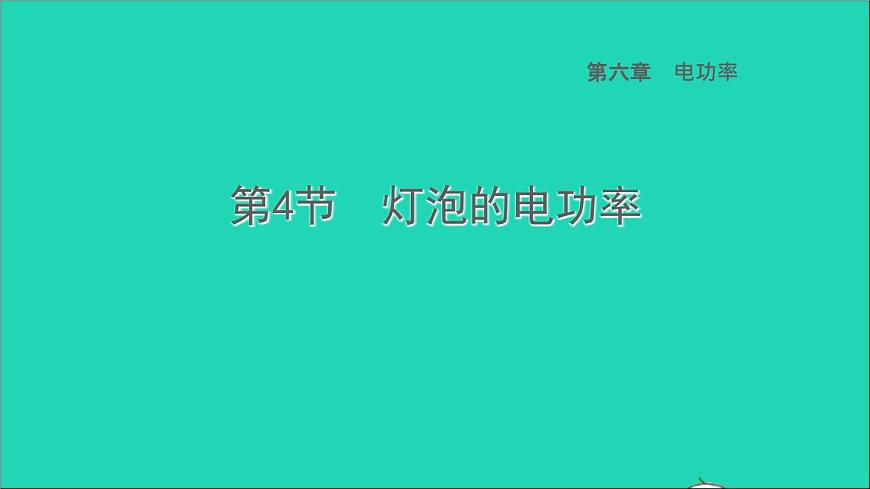

    2022九年級物理上冊第6章電功率6.4燈泡的電功率習題課件新版教科版

    • 4.3 MB
    • 2022-08-22 18:11
    • 160
    • 0
    • 教習網2972821
    加入資料籃
    立即下載
    2022九年級物理上冊第6章電功率6.4燈泡的電功率習題課件新版教科版第1頁
    1/27
    2022九年級物理上冊第6章電功率6.4燈泡的電功率習題課件新版教科版第2頁
    2/27
    2022九年級物理上冊第6章電功率6.4燈泡的電功率習題課件新版教科版第3頁
    3/27
    2022九年級物理上冊第6章電功率6.4燈泡的電功率習題課件新版教科版第4頁
    4/27
    2022九年級物理上冊第6章電功率6.4燈泡的電功率習題課件新版教科版第5頁
    5/27
    2022九年級物理上冊第6章電功率6.4燈泡的電功率習題課件新版教科版第6頁
    6/27
    2022九年級物理上冊第6章電功率6.4燈泡的電功率習題課件新版教科版第7頁
    7/27
    2022九年級物理上冊第6章電功率6.4燈泡的電功率習題課件新版教科版第8頁
    8/27

    初中物理滬教版九年級上冊第六章 壓力與壓強6.4 阿基米德原理習題課件ppt

    展開

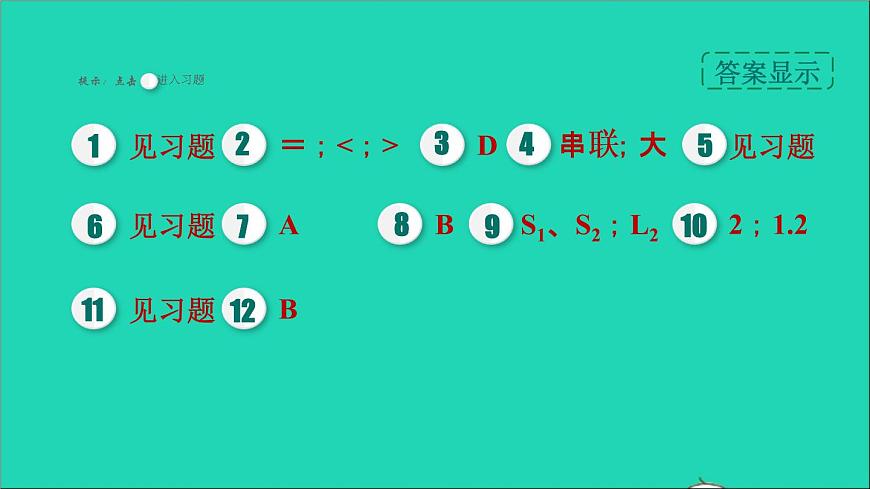

    這是一份初中物理滬教版九年級上冊第六章 壓力與壓強6.4 阿基米德原理習題課件ppt,共27頁。PPT課件主要包含了答案顯示,串聯大,見習題,S2L2,正常工作,額定功率,額定電壓,解如圖所示,“50Ω05A”,答案212等內容,歡迎下載使用。

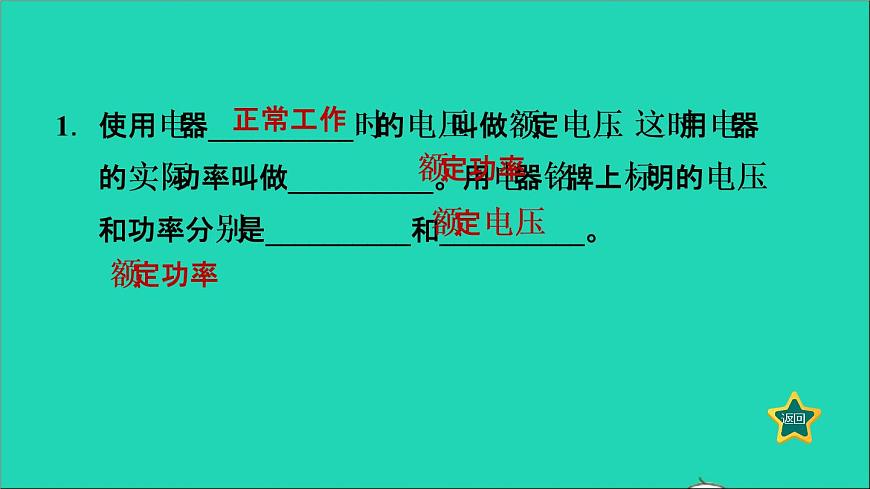

    1.使用電器__________時的電壓叫做額定電壓,這時用電器的實際功率叫做__________。用電器銘牌上標明的電壓和功率分別是__________和__________。

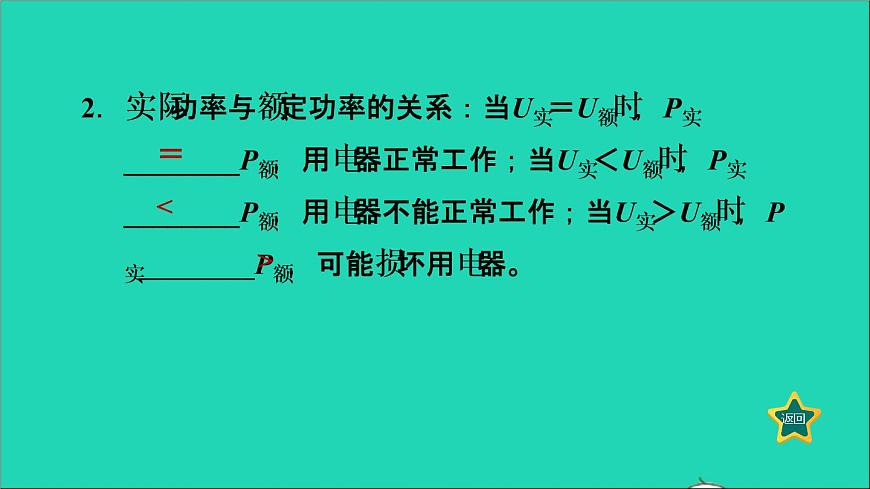

    2.實際功率與額定功率的關系:當U實=U額時,P實________P額,用電器正常工作;當U實<U額時,P實________P額,用電器不能正常工作;當U實>U額時,P實________P額,可能損壞用電器。

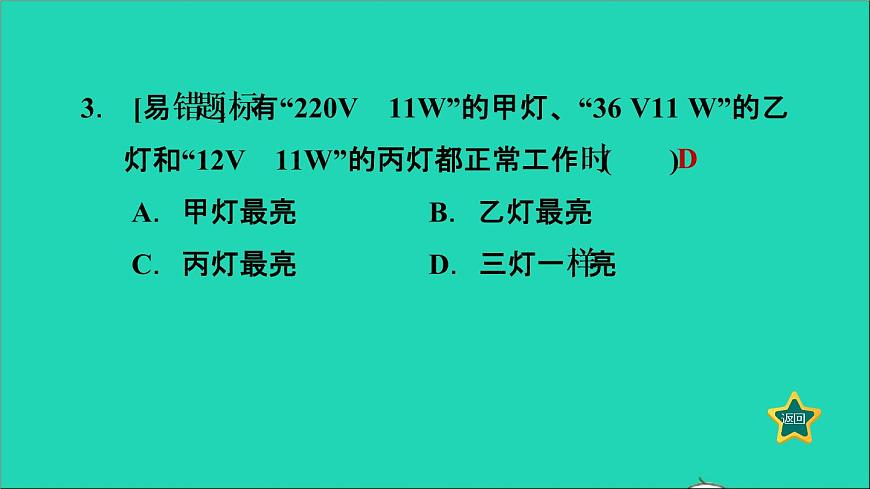

    3. [易錯題]標有“220V 11W”的甲燈、“36 V11 W”的乙燈和“12V 11W”的丙燈都正常工作時(  ) A.甲燈最亮 B.乙燈最亮 C.丙燈最亮 D.三燈一樣亮

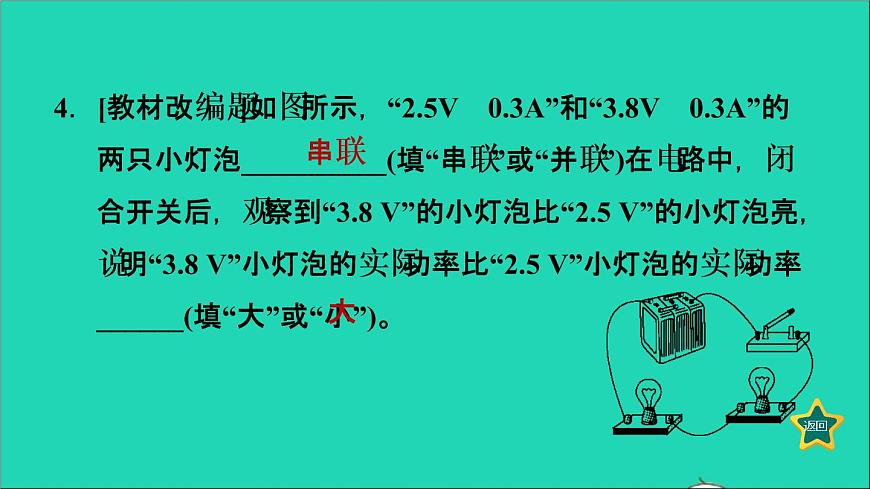

    4.[教材改編題]如圖所示,“2.5V 0.3A”和“3.8V 0.3A”的兩只小燈泡__________(填“串聯”或“并聯”)在電路中,閉合開關后,觀察到“3.8 V”的小燈泡比“2.5 V”的小燈泡亮,說明“3.8 V”小燈泡的實際功率比“2.5 V”小燈泡的實際功率______(填“大”或“小”)。

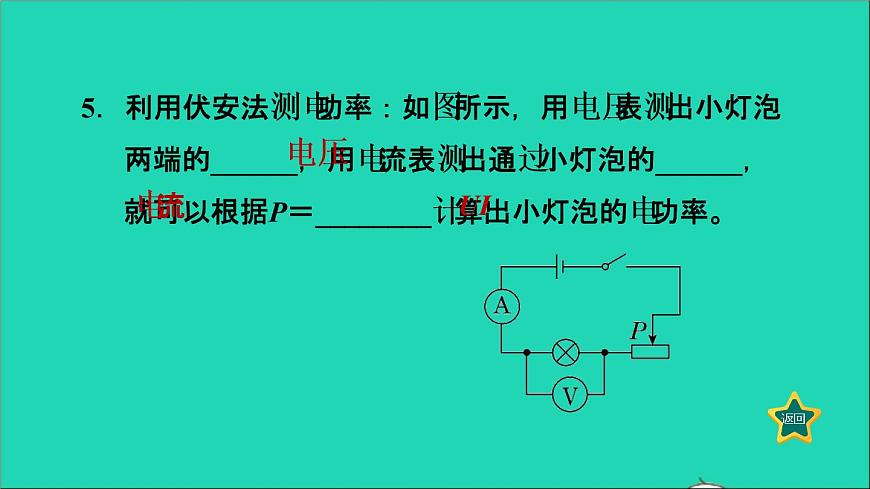

    5.利用伏安法測電功率:如圖所示,用電壓表測出小燈泡兩端的______,用電流表測出通過小燈泡的______,就可以根據P=________計算出小燈泡的電功率。

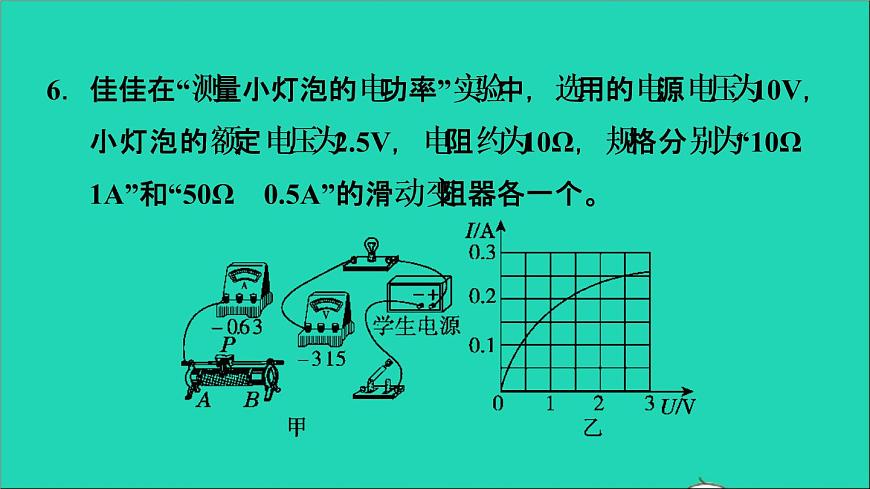

    6.佳佳在“測量小燈泡的電功率”實驗中,選用的電源電壓為10V,小燈泡的額定電壓為2.5V,電阻約為10Ω,規格分別為“10Ω 1A”和“50Ω 0.5A”的滑動變阻器各一個。
    (1)如圖甲所示是她連接的部分實驗電路,請你幫她完成電路的連接。要求:兩電表量程選取合適,滑片向左移動時燈泡變亮。
    (2)實驗中應選擇規格為____________的滑動變阻器。
    (3)佳佳調節滑動變阻器分別測出小燈泡兩端的電壓分別為1V、2V、2.5V,觀察小燈泡的發光情況,并記錄三種情況下通過小燈泡的電流,算出小燈泡的實際功率,并求出了平均值,以減小誤差。請你指出佳佳在實驗中的不妥之處:_________________________________________。
    【點撥】燈泡的實際功率與實際電壓有關,不同電壓下的功率不同,求不同電壓下的平均功率沒有意義;此次實驗只研究了實際電壓低于或等于額定電壓的情況,沒有研究實際電壓略高于額定電壓的情況。
    【答案】求了電功率的平均值,沒有測出燈泡在實際電壓略高于額定電壓時的電功率
    (4)實驗設計修訂后,佳佳組進行實驗,她們根據測出的數據,畫出了小燈泡的電流—電壓關系圖像如上圖乙所示。由圖像可以判斷,小燈泡的額定功率為________W。
    【點撥】由圖像可知,當電壓為額定電壓2.5V時,電流為0.25A,則燈的額定電功率P=UI=2.5V×0.25A=0.625W。
    7.[2021·廣東]如圖中,燈泡L1、L2分別標有“6V 3W”“6V 6W”字樣,電源電壓不變,開關S閉合。①只閉合S1,燈泡L1、L發光;②只閉合S2,燈泡L2、L發光。燈泡L在②中比在①中(設燈絲電阻不變)(  ) A.電功率較大,亮度較亮 B.電功率較小,亮度較暗 C.電功率相同,亮度相同 D.電功率較大,亮度較暗
    8.[2021·黑龍江]將“220V 60W”的燈泡L1和“220V 40W”的燈泡L2串聯在220V的電源上,組成閉合電路(設燈絲電阻不變),則下列說法正確的是(  ) A.燈泡L1比燈泡L2亮 B.燈泡L2比燈泡L1亮 C.兩燈泡的總功率大于40W D.兩燈泡的實際功率都變?yōu)槠漕~定功率的一半
    9.[2021·盤錦改編]如圖所示的電路中,電源電壓3V不變,燈L1標有“3V 3W”字樣,燈L2標有“3V 1.5W”字樣。若使L1、L2都正常發光,需閉合開關________;只閉合開關S3時,________電功率較大。(不考慮燈絲電阻的變化)
    10.如圖所示為電阻A和B的I-U圖像。若將A、B并聯接入電源兩端,閉合開關后,測得干路電流為0.6A,則電源電壓是________V,整個電路的電功率為________W。
    【點撥】若將A、B并聯接入電源兩端,閉合開關后,測得干路電流為0.6A,根據并聯電路的特點,從圖中可知此時電源電壓為2V,通過A、B的電流分別為0.4A和0.2A;整個電路的電功率P=UI=2V×0.6A=1.2W。
    11. [2021·紹興改編]在“測量小燈泡的功率”實驗中,電源為2節干電池,小燈泡標有“2.5 V”字樣。
    (1)按圖甲方式連接好電路,小敏剛要閉合開關時,同組同學提醒她操作中有一個不妥之處,請你幫他指出:______________________________________。
    【點撥】為保護電路,閉合開關前滑動變阻器滑片應置于阻值最大位置。
    滑動變阻器的滑片沒有置于阻值最大位置
    (2)之后,小敏閉合開關進行實驗,當電壓表示數為2.5V時,電流表示數如圖乙所示,則小燈泡的額定功率為________W。
    【點撥】電流表選用小量程,示數為0.42A,則小燈泡的額定功率為P=UI=2.5V×0.42A=1.05W。
    (3)實驗結束后,小組同學對測量結果進行誤差分析,考慮到電壓表中也有電流通過,該電路所測小燈泡的額定功率與真實值相比________(填“偏大”或“偏小”)。
    【點撥】由圖知,電壓表與小燈泡并聯,所測電壓較準確,而電流表測通過小燈泡和電壓表的電流,所測電流偏大,由P=UI可知所測小燈泡的額定功率與真實值相比偏大。
    (4)實驗中小敏還發現:燈絲的電阻值不是定值,原因是_____________________________________________。
    【點撥】燈泡兩端電壓增大時,燈絲溫度升高,電阻會變大。
    燈泡兩端電壓增大時,燈絲的溫度升高,電阻變大
    12. [科學思維][2021·濟寧]如圖所示,電源電壓保持不變,滑動變阻器R1的最大阻值為20Ω,小燈泡的電阻RL=8Ω,R2<RL,閉合開關S,當滑片P置于b端時,小燈泡的實際功率為2W,忽略溫度對小燈泡電阻的影響,則滑片P置于a端時小燈泡的實際功率可能是(  ) A.10W B.15W C.25W D.30W
