?5.1 透鏡

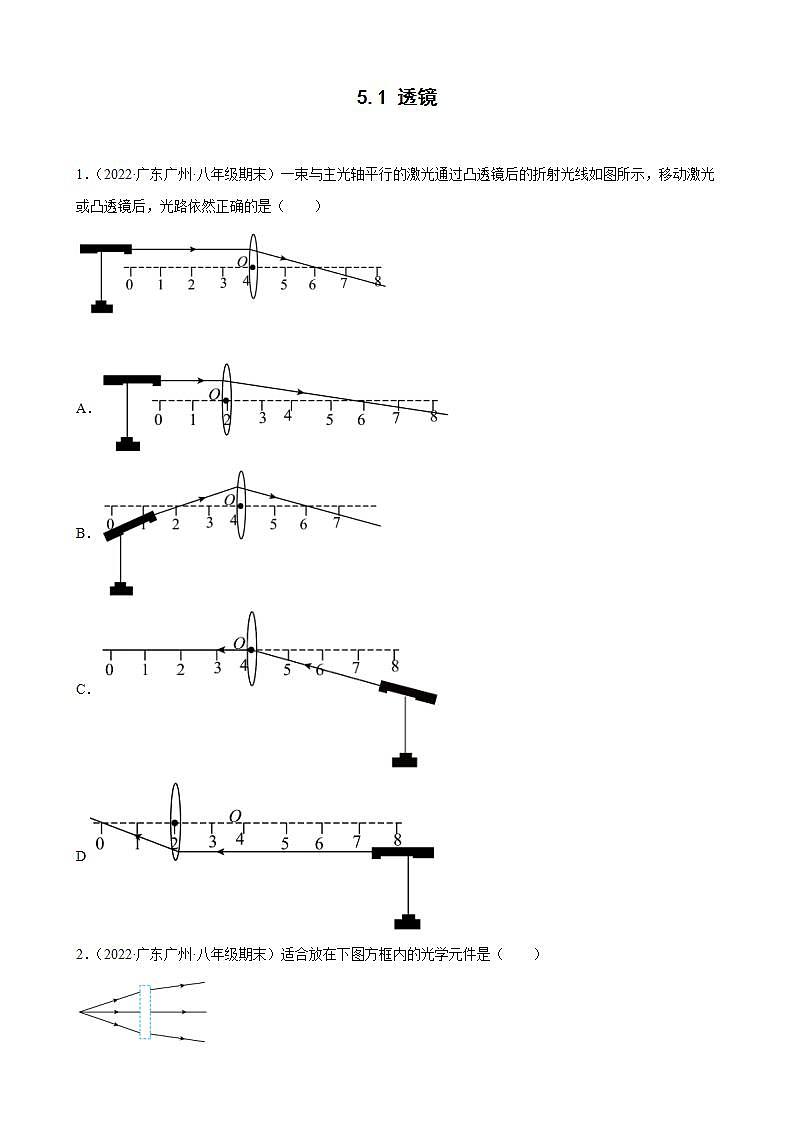

1．（2022·廣東廣州·八年級期末）一束與主光軸平行的激光通過凸透鏡后的折射光線如圖所示，移動激光或凸透鏡后，光路依然正確的是（　?。?br />

A．
B．
C．
D
2．（2022·廣東廣州·八年級期末）適合放在下圖方框內的光學元件是（　　）

A． B． C． D．

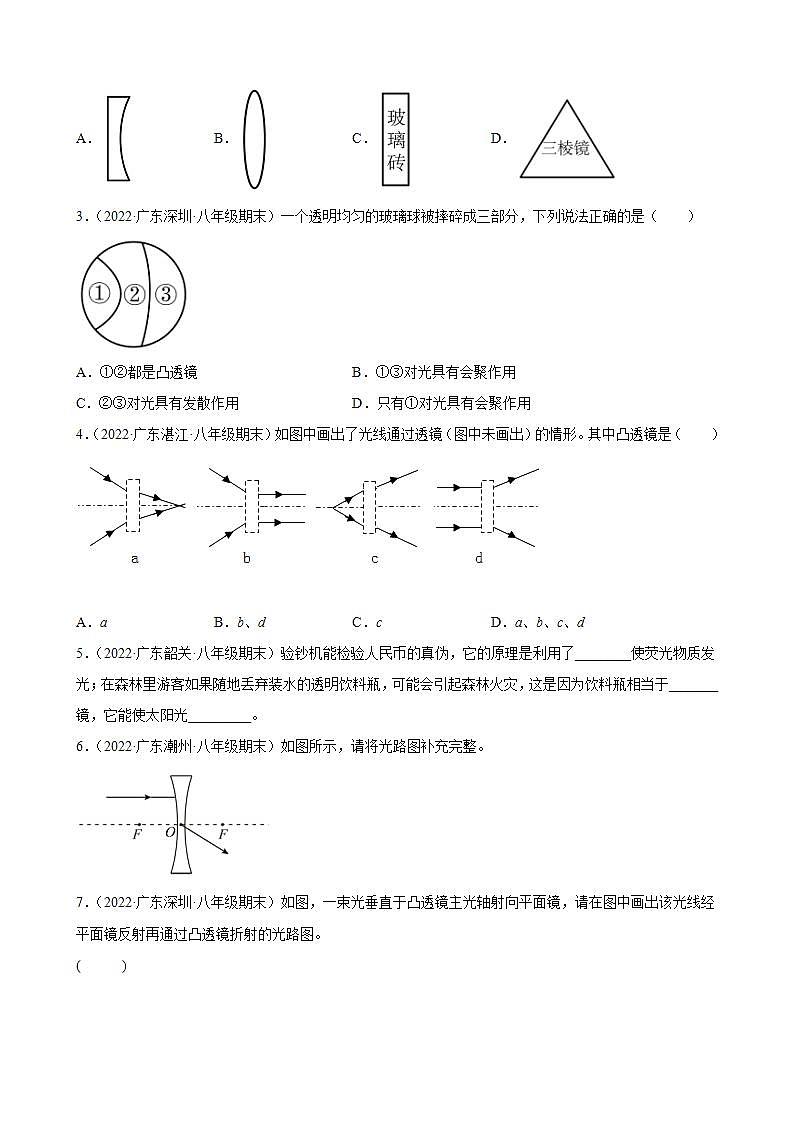

3．（2022·廣東深圳·八年級期末）一個透明均勻的玻璃球被摔碎成三部分，下列說法正確的是（　?。?br />
A．①②都是凸透鏡 B．①③對光具有會聚作用
C．②③對光具有發散作用 D．只有①對光具有會聚作用
4．（2022·廣東湛江·八年級期末）如圖中畫出了光線通過透鏡（圖中未畫出）的情形。其中凸透鏡是（　?。?br />

A．a(chǎn) B．b、d C．c D．a(chǎn)、b、c、d
5．（2022·廣東韶關·八年級期末）驗鈔機能檢驗人民幣的真?zhèn)危脑硎抢昧薩_______使熒光物質發光；在森林里游客如果隨地丟棄裝水的透明飲料瓶，可能會引起森林火災，這是因為飲料瓶相當于_______鏡，它能使太陽光_________。
6．（2022·廣東潮州·八年級期末）如圖所示，請將光路圖補充完整。

7．（2022·廣東深圳·八年級期末）如圖，一束光垂直于凸透鏡主光軸射向平面鏡，請在圖中畫出該光線經平面鏡反射再通過凸透鏡折射的光路圖。
( )

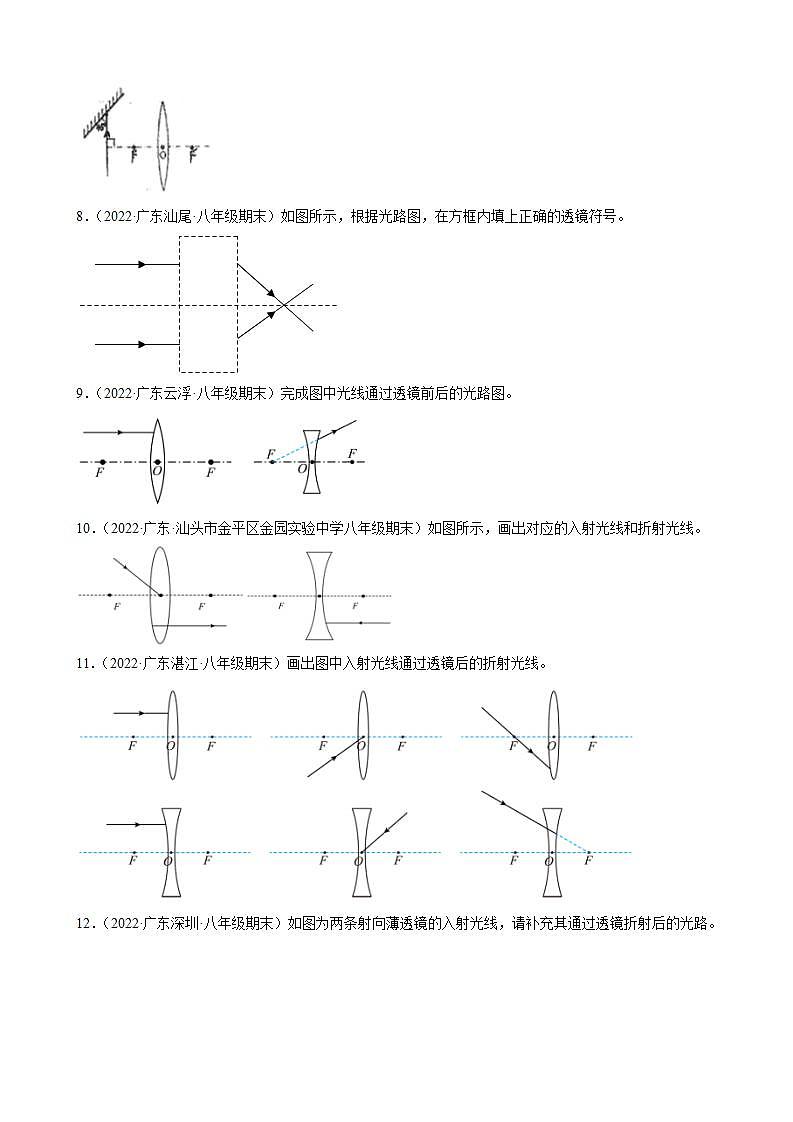

8．（2022·廣東汕尾·八年級期末）如圖所示，根據光路圖，在方框內填上正確的透鏡符號。

9．（2022·廣東云浮·八年級期末）完成圖中光線通過透鏡前后的光路圖。

10．（2022·廣東·汕頭市金平區金園實驗中學八年級期末）如圖所示，畫出對應的入射光線和折射光線。

11．（2022·廣東湛江·八年級期末）畫出圖中入射光線通過透鏡后的折射光線。

12．（2022·廣東深圳·八年級期末）如圖為兩條射向薄透鏡的入射光線，請補充其通過透鏡折射后的光路。

13．（2022·廣東肇慶·八年級期末）如圖所示，請補充完整凸透鏡的兩條入射光線。

14．（2022·廣東廣東·八年級期末）（1）如圖所示，投影儀膠片上發光點S發出一條光線，經凸透鏡折射和平面鏡的反射后，水平射到屏幕上。請你完成該光路，并標出凸透鏡下方焦點F的位置________。

（2）檢查視力的時候，如圖，視力表放在被測者頭部的后上方，被測者識別對面墻上鏡子里的像，請畫出人眼看到視力表上字母E的光路圖（圖中“?”代表字母E），保留作圖痕跡________。

（3）在室溫20℃的房間內，將一溫度計的玻璃泡上面包著少量的酒精棉，請在圖中畫出溫度計的示數變化的大致圖像________。

15．（2022·廣東揭陽·八年級期末）請在圖中畫出從光源S射向透鏡的兩束光的折射光路；

16．（2022·廣東韶關·八年級期末）如圖所示，CCˊ是凸透鏡的主光軸，O點光心，F(xiàn)是焦點。請畫出光線A、B通過凸透鏡后的光路圖。

17．（2022·廣東河源·八年級期末）如圖所示，請畫出入射光線經過透鏡后的折射光線。
( )

18．（2022·廣東·平遠縣平遠中學八年級期末）請在圖中畫出入射光線。
( )

19．（2022·廣東茂名·八年級期末）請在圖中完成過焦點F的光線經過凸透鏡的光路圖．
( )

20．（2022·廣東韶關·八年級期末）作出如圖所示中的折射光線。

21．（2022·廣東江門·八年級期末）（1）根據已給出的入射光線a及其出射光線b，請在方框內畫出一個適當類型的透鏡，并畫出入射光線c的出射光線；

（2）如圖所示，請：①畫出圖中由發光點S發出的兩條光線經過凸透鏡后的折射光線；②確定發光點S的像點并在圖中用S′標出來；

（3）如圖所示，水池的側壁上安裝了一盞小射燈A，站在水池旁邊上的小杰（眼睛在C點）看到小射燈的像在水中B點的位置。請你畫出：
①水面的位置；
②小射燈A發出的一條光線經過水面反射后進入小杰眼睛（即圖中的C點）的光路圖（請保留必要的作圖痕跡）；
③②中的入射光線經水面折射后的大致光路。

22．（2022·廣東惠州·八年級期末）（1）如圖所示，護林員利用一塊平面鏡使此時的太陽光水平射向山洞中P點，請你通過作圖標出平面鏡的位置_______。
（2）如圖所示，點光源S發出的兩束光照射到半圓形的玻璃磚中，請畫出兩束光線分別進入玻璃磚的光路圖_______。
（3）如圖示，兩透鏡的焦點正好完全重合，請完成光路圖_______。

23．（2022·廣東·連州市教育局教研室八年級期末）請作出a、b兩條光線通過透鏡之后的光路圖。

24．（2022·廣東汕頭·八年級期末）有一點光源S，它發出的一條光線經平面鏡反射后，反射光線為a，如圖，同時點光源S在平面鏡中的像與凸透鏡的焦點F重合，請在圖中畫出：①凸透鏡的焦點F；②點光源S的位置；③光線a經過凸透鏡后的折射光線。

25．（2022·廣東湛江·八年級期末）（1）如圖甲所示，一束光從空氣斜射到玻璃的表面，請畫出進入玻璃的折射光線；
（2）請在圖乙中畫出入射光線經凸透鏡后的折射光線；
（3）如圖丙所示，從點光源S射出的一條光線經P處的平面鏡反射后，反射光線射向凹透鏡的焦點方向。請畫出平面鏡，并作出反射光線經凹透鏡折射后的光線。

26．（2022·廣東云浮·八年級期末）（1）如圖所示，根據圖中的入射光線和法線，畫出大致方向的折射光線；

（2）如圖所示，請利用平面鏡成像的特點，根據物體AB在平面鏡中所成的像A′B，′在圖中畫出物體AB的位置，保留作圖痕跡；

（3）在如圖所示的光路圖中，分別填入合適的透鏡（填符號或簡圖）。

27．（2022·廣東廣州·八年級期末）（1）一束光從空氣斜著射入水中的光路如圖甲所示．請利用相關光學知識在圖乙中畫出一束光斜射到水面時的折射光線，并標出折射角的大小。


（2）如圖所示，從點光源A發出的一束光沿射向平面鏡MN，經反射后的光線沿射向另一平面鏡（圖中未畫出），再經反射后沿CD射出．請畫出光源A在平面鏡中的像（保留作圖痕跡），并畫出平面鏡。


（3）完成圖中的光路圖．圖中O為凸透鏡的光心，F(xiàn)為其焦點。

28．（2022·廣東深圳·八年級期末）如圖所示，由水中發出一條射向空氣的折射光線OA射向凹透鏡，請作出水中的入射光線和經過凹透鏡后的折射光線。

29．（2022·廣東·平遠縣平遠中學八年級期末）如圖所示，MN為凸透鏡的主光軸，A為蠟燭，A′為蠟燭在光屏上所成的像，根據透鏡成像規律畫出凸透鏡及其焦點的位置。

30．（2022·廣東汕頭·八年級期末）在圖1中完成凸透鏡光路圖，在圖2中完成凹透鏡光路圖。

31．（2022·廣東湛江·八年級期末）請在圖中畫出光線AO的折射光線和BC的入射光線。

32．（2022·廣東潮州·八年級期末）如圖所示，—束光射向凸透鏡經折射后，折射光線射到一個平面鏡上．請在圖中畫出射向凸透鏡這束入射光和經平面鏡反射的光路，并標出反射角的度數．

33．（2022·廣東揭陽·八年級期末）請在下圖中畫出入射光線或折射光線．

34．（2022·廣東佛山·八年級期末）如圖所示，請畫出物體AB通過凸透鏡所成的像A'B'。

35．（2022·廣東佛山·八年級期末）如圖所示，請作出凹透鏡的入射光線。

36．（2022·廣東廣州·八年級期末）（1）圖中的區域Ⅰ和區域Ⅲ是同種均勻介質A，區域Ⅱ是另一種均勻介質B，圖中所示兩介質界面S1、S2互相平行，一束單色光從區域Ⅰ介質A穿過界面S1從點O1進入?yún)^(qū)域Ⅱ的介質B中。


①介質A和介質B中，一種是空氣，另一種是有機玻璃，則介質______是空氣（選填“A”或“B”）；
②畫出光線經過界面S2從點O2進入?yún)^(qū)域Ⅲ的折射光路圖______；
（2）用“”表示凸透鏡，光線a、b是從某光源上的同一點S發出來的兩條光線通過凸透鏡后的折射光線，F(xiàn)是凸透鏡的焦點，如圖所示。

①請畫出光線a、b的入射光線和點s______；
②光源通過凸透鏡后成______的像（選填對應的字母）。
A．倒立???????B．正立???????C．縮小???????D．放大???????E.等大???????F.實???????G。虛
37．（2022·廣東廣州·八年級期末）（1）如圖所示，是一束光由空氣斜射入某種透明介質時，在界面上發生反射和折射的光路，則入射光線一定是______，入射角的大小為______。請在圖中合適位置畫出法線與分界面并標注出來______；

（2）在如圖的方框內填入適當?shù)耐哥R______。

38．（2022·廣東廣州·八年級期末）（1）如圖，光源S發出一束光射向平面鏡上的O點，反射光線抵達P點，請依據以上信息：

①請畫出平面鏡以及光源S的像（保留作圖痕跡）________；
②當光源遠離平面鏡時，光源的像________（選填“變大”、“不變”或“變小”）
（2）用“”表示凸透鏡，物體上的一點A發出的三條光線a、b、c射向凸透鏡，a、b的折射光線已畫出，如圖所示。

①該凸透鏡的焦距為______；
②畫出光線c的折射光線；
畫出物體的像_____；
④這時像是_______。（填寫對應的選項號）
A．放大實像??????????B．等大實像??????????C．縮小實像
D．放大虛像??????????E．等大虛像??????????F．縮小虛像

參考答案：
1．D
【解析】
A．一束與主光軸平行的激光通過凸透鏡后的折射光線如圖所示，則該凸透鏡焦距為兩個單位長度，且焦距不變；而A中入射光線也平行主光軸但折射光線卻過四個單位長度，故A錯誤；
B．根據光折射時光路具有可逆性，B中入射光線過焦點，折射光線應平行主光軸，而B中折射光線過另一側焦點，故B錯誤；
C．入射光線過圓心，傳播方向不改變，而C中折射光線沿主光軸，故C錯誤；
D．入射光線平行主光軸，折射光線過另一側焦點，故D正確。
故選D。
2．B
【解析】

由圖得，該透鏡對光線具有會聚作用，因此是凸透鏡，故B符合題意，ACD不符合題意。
故選B。
3．B
【解析】
A．由透鏡的定義可知，中間比邊緣厚的透鏡叫做凸透鏡，中間比邊緣薄的透鏡叫做凹透鏡，故由圖中可知，①③的中間比邊緣厚，是凸透鏡；②的中間比邊緣薄，是凹透鏡，故A錯誤；
BCD．由A中可知，①③是凸透鏡，對光有會聚作用；②是凹透鏡，對光有發散作用，故可知B正確，CD錯誤。
故選B。
4．C
【解析】
從四個光線通過透鏡的情形可知，a、b、d的折射光線相對于入射光線是發散的，所以都是凹透鏡，只有c是凸透鏡，且入射光線是從凸透鏡的焦點以內發出的，折射光線變得會聚了。
故選C。
5．???? 紫外線???? 凸透???? 會聚
【解析】
[1]紫外線具有熒光效應，能使熒光物質發光，驗鈔機就是利用紫外線的這個性質工作的。
[2][3]在森林里游客如果隨地丟棄裝水的透明飲料瓶，可能會引起森林火災，這是因為裝有水的飲料瓶呈中間厚邊緣薄的形狀而且透明，相當于凸透鏡；它能使太陽光會聚于其焦點，使焦點的光最集中，溫度最高，有可能點燃枯草、枯枝和樹葉等易燃物。
6．
【解析】
過凹透鏡光心的光線其傳播方向不變，平行于主光軸的光線經凹透鏡折射后折射光線反向延長通過焦點，如下圖所示：

7．
【解析】

過入射點作平面鏡的垂線即為平面鏡的法線，過入射點作入射光線關于法線的對稱光線即為反射光線，由于入射光線與平面鏡夾角為45°，那么入射角為
90°-45°=45°,
即入射光線與反射光線夾角為
245°=90°，
又因為入射光垂直于凸透鏡主光軸，所以經平面鏡反射的光線與凸透鏡主光軸平行，然后光線經凸透鏡折射后過焦點。
8．
【解析】
將入射光線進行延長，延長得到的光線與折射光線進行比較，圖中的折射光線比起入射光線更加靠近主光軸，所以這個透鏡對光線有會聚作用，因此填凸透鏡，如圖所示

9．
【解析】
平行于主光軸的光線經凸透鏡折射后折射光線經過凸透鏡的焦點，平行主光軸的光線經凹透鏡折射后的光線的反向延長線過凹透鏡的焦點，如下所示：

10．
【解析】
過光心的光線經凸透鏡后傳播方向不改變，通過焦點的光線經凸透鏡折射后將平行于主光軸，平行于主光軸的光線經凹透鏡折射后的光線的反向延長線過焦點，如圖所示：

11．

【解析】
凸透鏡的三條特殊光線的傳播規律：平行于主光軸的光線經凸透鏡折射后將過焦點；通過光心的光線經凸透鏡折射后傳播方向不改變；通過焦點的光線經凸透鏡折射后將平行于主光軸。凹透鏡的三條特殊光線的傳播規律：平行于主光軸的光線經凹透鏡折射后，其折射光線的反向延長線過焦點；過光心的光線經凹透鏡折射后傳播方向不改變；延長線過另一側焦點的光線經凹透鏡折射后將平行于主光軸。如圖所示：

12．
【解析】
通過薄凸透鏡光心的光線傳播方向不變，平行于主光軸的光線經薄凸透鏡折射后過凸透鏡的焦點，如下所示：

13．
【解析】
凸透鏡對光線有會聚作用，根據光路可逆，從焦點發出的光經凸透鏡后會平行于主光軸，穿過凸透鏡光心的光方向不變，如圖所示：

14．???? ???? ????
【解析】
（1）已知反射光線和鏡面的夾角為45°，則反射角為
90°-45°=45°
過反射點做出法線，根據反射光線與入射光線分居法線兩側，反射角等于入射角，在法線的下側做出入射光線，此時的入射光線是發光點S發出一條光線經凸透鏡折射后的折射光線，因此光線與主光軸平行，連接點S與折射點，即為入射到凸透鏡的入射光線，此入射光線與主光軸的交點即為凸透鏡下方焦點F的位置，如圖所示：


（2）根據像和物連線與鏡面垂直，由圖中“?”E向平面鏡作垂線并延長，根據像和物到平面鏡距離相等，找到圖中“?”的像E′點，連接眼睛和像點E′，交平面鏡于O點，連接EO即入射光線，O與眼睛的連線為反射光線。如圖所示：

（3）因室內溫度為20℃，所以溫度計開始示數是20℃，當將浸有少量酒精的棉花裹在溫度計的玻璃泡上時，隨著酒精的迅速蒸發，會帶走一部分熱量，溫度計的示數會降低，但當酒精蒸發完后，溫度計的示數會上升，最終與室溫相同。如圖：

15．
【解析】
平行于主光軸的光線經凸透鏡折射后將過焦點，過光心的光線經凸透鏡折射后傳播方向不改變，如圖所示

16．
【解析】
根據過凸透鏡焦點的光線經凸透鏡后平行于主光軸射出；過光心的光線傳播方向不變，作圖如下

17．
　
【解析】
平行于主光軸的光線折射后通過焦點；過焦點的光線折射后平行于主光軸。如圖所示：

平行于主光軸的光線經凹透鏡折射后的光線的反向延長線過焦點，通過光心的光線折射后方向不改變。如圖所示：

18．
【解析】
延長線過另一側焦點的光線經凹透鏡折射后將平行于主光軸，平行于主光軸的光線經凹透鏡折射后，其折射光線的反向延長線過焦點，如圖所示：

19．
【解析】
根據過焦點的光線經凸透鏡折射后折射光線平行于主光軸，如圖所示：

20．
【解析】
平行于主光軸的光線經凸透鏡折射后將過焦點，過光心的光線經凸透鏡后傳播方向不變，故折射光線如下圖：

21．（1）；（2） ；（3）
【解析】
（1）圖中出射光線b比入射光線a發散一些，說明該透鏡對光有發散作用，該透鏡是凹透鏡，平行于主光軸的光線c經凹透鏡折射后，其折射光線的反向延長線過焦點，如圖所示：

（2）過光心的光線經凸透鏡折射后傳播方向不改變，平行于主光軸的光線經凸透鏡折射后將過焦點；據此畫出兩條折射光線，再將兩條折射光線反向延長，反向延長線的交點即為發光點S的像點S′，如圖所示：


（3）B點是A在水中像的位置，根據平面鏡成像的特點可知，A和B關于水面是對稱的，線段AB的中垂線為水面的位置；連接BC與水面相交O點，連接AO為入射光線，OC為反射光線，過O點畫出法線，與水面垂直，AO從空氣入射到水中，折射角小于入射角，折射光線會靠近法線，折射光線為OD，如圖所示：

22．???? ???? ????
【解析】
（1）[1]根據光的反射定律可知，反射角等于入射角，故可作出反射光線與入射光線之間的角平分線，即為法線；法線垂直于反射鏡面，因此作出法線的垂線所在位置即為平面鏡的位置，作圖如下。


（2）[2]左側的光線斜著由空氣射向玻璃磚，根據光的折射定律可知，此時折射角小于入射角，故作出的折射光線AO偏向法線；右側光線由空氣垂直射向玻璃磚表面后，根據光的折射定律可知，光線的折射角等于0°，因此折射光線所在直線與如何光線重合；結合以上，作圖如下。


（3）[3]根據凹透鏡對光線的折射規律可知，當光線指向凹透鏡焦點射向凹透鏡后，產生的折射光線將平行于該凹透鏡的主光軸射出；根據凸透鏡對光線的折射規律可知，當平行于凸透鏡主光軸的光線射向凸透鏡后，產生的折射光線將射向該凸透鏡的焦點；結合以上，可作圖如下。

23．
【解析】
在凸透鏡成像中，平行于凸透鏡主光軸的光線過另一邊焦點，過光心的光線不發生偏轉，如圖所示

24．
【解析】
因為反射光線好像是從虛像上發出的，反向延長光線a，與主光軸的交點為凸透鏡的焦點F；已知點光源S在平面鏡中的像與凸透鏡的焦點F重合，所以焦點F的位置也是發光點S的像S′的位置；畫出像S′（F）的對稱點，可得點光源的位置S；光線a過凸透鏡的焦點，經凸透鏡后折射光線平行于主光軸，如圖所示：

25．（1）；（2）；（3）
【解析】
（1）光從空氣斜射到玻璃的表面，根據光的折射定律可知，折射角小于入射角，折射光線靠近法線，如下圖所示：

（2）平行于主光軸的光線經過凸透鏡折射后會經過焦點F，過光心的光線經凸透鏡后傳播方向不變，如下圖所示：

（3）根據光的反射規律，反射角等于入射角，因此法線是入射光線和反射光線夾角的角平分線，先作反射光線和入射光線夾角的角平分線，即為法線，法線與平面鏡始終垂直，因此過P點作法線的垂線，這就是平面鏡的位置。射向凹透鏡焦點的光線經凹透鏡折射后將平行于主光軸，如下圖所示：

26．（1）；（2）；（3）
【解析】
（1）由圖可知，光從水斜射入空氣，根據光的折射定律可知，光從水或其他介質斜射入空氣，折射光線遠離法線，如下圖所示：

（2）平面鏡所成的像與物關于平面鏡對稱， 分別作出A′和B′關于平面鏡的對稱點A、B，連接AB，在A端標上箭頭，如下圖所示：

（3）由圖中光線可知，經過左邊透鏡時，光線被發散了，故左邊是一個凹透鏡，經過右邊透鏡時光線被會聚了，故右邊是凸透鏡，如下圖所示：

27．（1） ；（2） ；（3）
【解析】
（1）由甲圖知道，光從空氣斜射入水中時，入射角等于45°，折射角等于32°，根據光路的可逆知道，光從水中斜射入空氣中時，入射角等于32°，則折射角等于45°，據此在法線右側的空氣中畫出折射光線，光路圖如下


（2）根據平面鏡成像的特點，作出A點關于平面鏡MN的對稱點A′，即光源A在平面鏡中的像；根據題意知道，反射光線經M'N'反射后沿CD射出，根據光的反射定律，首先，作∠BCD的平分線，即法線；過入射點C做法線的垂線，即為平面鏡M'N'，光路如下圖


（3）平行于主光軸的光線經凸透鏡折射后將過焦點，通過光心的光線經凸透鏡折射后方向不變，故光路圖如下

28．
【解析】
根據光的折射規律可知，光從水中斜射入空氣中，折射角大于入射角，所以先做出法線，然后作出入射光線，其中入射角小于折射角；經凹透鏡折射的光線，其入射光線的延長線交于凹透鏡的焦點，所以其經過凹透鏡折射后平行于主光軸射出。如下圖所示：

29．
【解析】
通過光心的光線傳播方向不變，連接蠟燭A和像A′即為過光心的光線，與主光軸的交點即為凸透鏡的位置。從蠟燭A做一條平行主光軸的光，經凸透鏡折射后過焦點，且在A′處會聚成像。如圖所示

30．
【解析】
在圖1中，平行于主光軸的光線經凸透鏡折射后將過焦點；通過焦點的光線經凸透鏡折射后將平行于主光軸，故如下圖所示：

在圖2中，平行于主光軸的光線經凹透鏡折射后，其折射光線的反向延長線過焦點；過凹透鏡光心的光線傳播方向不改變；延長線過另一側焦點的光線經凹透鏡折射后將平行于主光軸，如圖所示：

31．
【解析】
根據凹透鏡的三條特殊光線的光路圖可知，過光心的光線其傳播方向不變；指向另一側焦點的光線經凹透鏡折射后折射光線平行于主光軸，據此畫出光線AO的折射光線和BC的入射光線，如圖所示。

32．
【解析】
經凸透鏡的折射光線過焦點，入射光線平行于主光軸畫；過平面鏡的入射點垂直鏡面作出法線,求出入射角為60°,則反射角為60°，在法線右側作出反射光線，標出反射角如圖：

33．
【解析】
要正確作出圖中兩條入射光線或折射光線，必須知道凸透鏡的三條特殊光線：過焦點的光線、平行于主光軸的光線、過光心的光線經凸透鏡折射后如何傳播？透鏡對光線有會聚作用，物體位于2倍焦距時，像也位于2倍焦距；從焦點發出的光線經凸透鏡折射后與主光軸平行，如下圖：

34．
【解析】
根據凸透鏡成像規律，物體AB在一倍焦距以內，成正立放大的虛像。過A點分別作出平行于主光軸和過光心的兩條特殊光線，這兩條光線的折射光線的反向延長線交于點A'，過點A'作主光軸的垂線即為像A'B'。如圖所示

35．
【解析】
對于凹透鏡，延長線過另一側焦點的光線經凹透鏡折射后，折射光線平行于主光軸；平行于主光軸的光線經凹透鏡折射后折射，光線反向延長通過焦點，如圖所示：

36．???? B???? ???? ???? A、D、F
【解析】
（1）[1]由光的折射定律可知，光從有機玻璃射入空氣中時，折射角大于入射角，由圖可知，光從區域Ⅰ介質A穿過界面S1從點O1進入?yún)^(qū)域Ⅱ的介質B中后，折射角變大，故介質B是空氣。
[2]光線經過界面S2從點O2進入?yún)^(qū)域Ⅲ時，折射角小于入射角，根據光的折射定律畫出折射光線即可，如圖所示

（2）[3]平行于主光軸的光線經凸透鏡折射后將過焦點，通過光心的光線經凸透鏡折射后方向不變，據此畫出對應的入射光線；這兩條入射光線的交點為點光源S的位置，如圖所示

[4]由上一空的圖像可知，光源位于一倍焦距到二倍焦距之間，根據凸透鏡成像規律可知，光源經過凸透鏡后成倒立、放大的實像，故選A、D、F。
37．???? BO???? ???? ????
【解析】
（1）[1][2][3]當光線從空氣射入其它透明介質時，折射角小于入射角。
假設AO或CO是入射光線。則OC或OA為反射光線，OB為折射光線。根據圖中的角度關系可知，此時的折射光線與法線重合，不可能。如圖

假設AO或CO是入射光線，若OB為反射光線，則OC或OA為折射光線，折射光線與入射光線在法線同側，不可能，如圖

假設BO是入射光線，若OC是反射光鐵，OA是折射光線，折射角小于入射角，可能，如下左圖；若OA為反射光線，OC是折射光線，折射角小于入射角，可能，如下右圖

可見，BO一定是入射光線，OA、OC是反射光線也可能是折射光線；此時反射光線與入射光線之間的夾角都為150°，入射角為。
（2）[4]左圖中，光線經過透鏡變的遠離了主光軸，對光線起到了發散作用，應填凹透鏡；
右圖中，光線經過透鏡變的靠近了主光軸，對光線起到了會聚作用，應填凸透鏡。如圖所示

38．???? ???? 不變???? 4.0???? ???? D
【解析】
（1）① [1]連接OP并反向延長，為反射光線，過O點做平分線OOˊ，即法線，過O做OOˊ的垂線MN，即平面鏡所在位置。過S做MN的垂線與OP的反向延長線的交點即S的像點Sˊ，

② [2]由平面鏡成像特點知道，平面鏡所成的像與物大小相同，所以，當光源遠離平面鏡時，光源的像大小不變。
（2）[3]由于平行于主光軸的光線過另一側的焦點，過光心的光線傳播方向不變，所以，由圖知道，光線a平行于主光軸，經折射后與主光軸的交點是凸透鏡的焦點，即焦距是
7.0cm-3.0cm=4.0cm
[4][5]由于光線c過光心，所以光線傳播方向不變，由于AB的物距小于焦距，所以AB通過凸透鏡成正立放大的虛像，把光線a、c的折射光線反向延長，它們的交點Bˊ即是B的像點，過Bˊ做主光軸的垂線，交主光軸與Aˊ點， AˊBˊ即物體的像，光路如下圖
