初中第十二章 簡單機械綜合與測試單元測試一課一練

這是一份初中第十二章 簡單機械綜合與測試單元測試一課一練，共26頁。試卷主要包含了單選題，填空題，作圖題，實驗探究題，計算題等內容，歡迎下載使用。
學校:___________姓名：___________班級：___________考號：___________

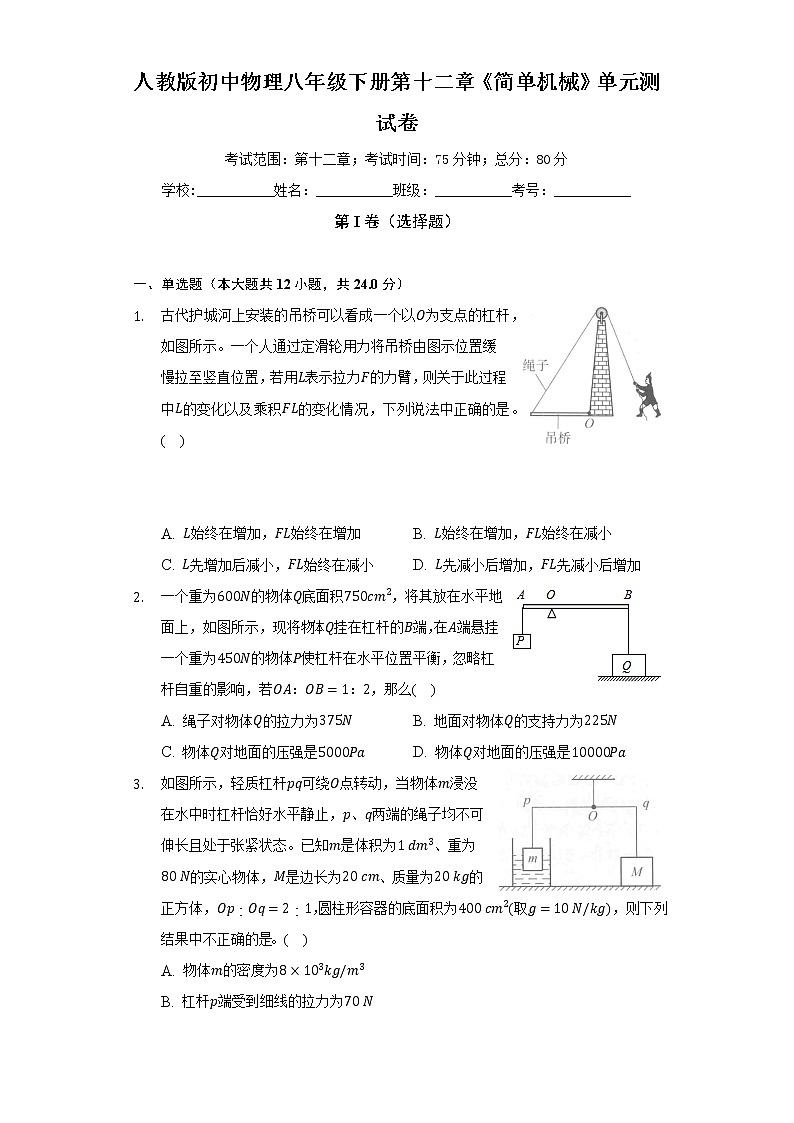

第I卷（選擇題）
一、單選題（本大題共12小題，共24.0分）
古代護城河上安裝的吊橋可以看成一個以O(shè)為支點的杠桿，如圖所示。一個人通過定滑輪用力將吊橋由圖示位置緩慢拉至豎直位置，若用L表示拉力F的力臂，則關于此過程中L的變化以及乘積FL的變化情況，下列說法中正確的是。( )
A. L始終在增加，F(xiàn)L始終在增加B. L始終在增加，F(xiàn)L始終在減小
C. L先增加后減小，F(xiàn)L始終在減小D. L先減小后增加，F(xiàn)L先減小后增加
一個重為600N的物體Q底面積750cm2，將其放在水平地面上，如圖所示，現將物體Q掛在杠桿的B端，在A端懸掛一個重為450N的物體P使杠桿在水平位置平衡，忽略杠桿自重的影響，若OA：OB=1：2，那么( )
A. 繩子對物體Q的拉力為375NB. 地面對物體Q的支持力為225N
C. 物體Q對地面的壓強是5000PaD. 物體Q對地面的壓強是10000Pa
如圖所示，輕質杠桿pq可繞O點轉動，當物體m浸沒在水中時杠桿恰好水平靜止，p、q兩端的繩子均不可伸長且處于張緊狀態。已知m是體積為1 dm3、重為80 N的實心物體，M是邊長為20 cm、質量為20 kg的正方體，Op︰Oq=2︰1，圓柱形容器的底面積為400 cm2(取g=10 N/kg)，則下列結果中不正確的是。( )
A. 物體m的密度為8×103kg/m3
B. 杠桿p端受到細線的拉力為70 N
C. 物體M對地面的壓強為1.5×103Pa
D. 物體m浸沒在水中前后，水對容器底的壓強增大了2×103Pa

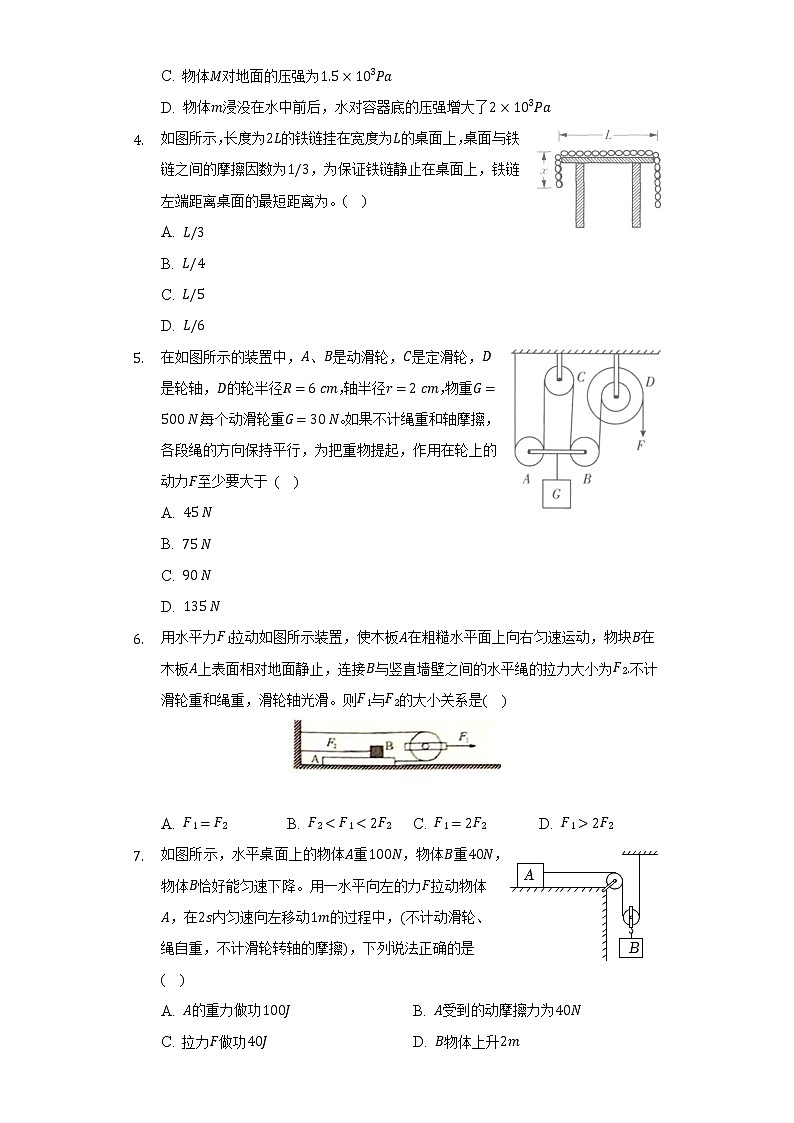

如圖所示，長度為2L的鐵鏈掛在寬度為L的桌面上，桌面與鐵鏈之間的摩擦因數為1/3，為保證鐵鏈靜止在桌面上，鐵鏈左端距離桌面的最短距離為。( )
A. L/3
B. L/4
C. L/5
D. L/6
在如圖所示的裝置中，A、B是動滑輪，C是定滑輪，D是輪軸，D的輪半徑R=6 cm，軸半徑r=2 cm，物重G=500 N，每個動滑輪重G=30 N。如果不計繩重和軸摩擦，各段繩的方向保持平行，為把重物提起，作用在輪上的動力F至少要大于 ( )
A. 45 N
B. 75 N
C. 90 N
D. 135 N
用水平力F1拉動如圖所示裝置，使木板A在粗糙水平面上向右勻速運動，物塊B在木板A上表面相對地面靜止，連接B與豎直墻壁之間的水平繩的拉力大小為F2.不計滑輪重和繩重，滑輪軸光滑。則F1與F2的大小關系是( )
A. F1=F2B. F2”“2F2。
故選：D。
在平衡力的作用下，物體保持靜止或勻速直線運動狀態。對動滑輪、物塊B和木板A進行受力分析，明確各自受哪些力，方向如何，確定大小關系。
此題考查了運動和力的關系及力的作用相互性的應用，正確對物體進行受力分析，明確物體受力情況，是解答此題的關鍵。
7.【答案】C
【解析】解：A、物體A重100N，重力方向豎著向下，在這個方向上物體A沒有移動距離，所以根據W=Gh可知重力做功為0，故A錯誤；
B、當A向右做勻速直線運動，A水平方向上受到水平向右的拉力和向左的摩擦力為一對平衡力，由動滑輪省一半的力，故f=12GB=12×40N=20N，故B錯誤；
C、當A向左做勻速直線運動，水平方向上受到水平向左的拉力、向右的摩擦力、B對A的拉力，由于滑動摩擦力的大小跟壓力大小和接觸面的粗糙程度有關，因壓力不變，接觸面的粗糙程度不變，故摩擦力不變，所以向右的摩擦力為：f=20N。
A向左做勻速直線運動，受到平衡力的作用，A受到的水平向左的拉力為：F=f+12GB=20N+20N=40N，
拉力F做功：W=Fs=40N×1m=40J，故C正確；
D、右下的滑輪為動滑輪，當用一水平向左的力F拉動物體A在2s內勻速向左移動1m的過程中，A移動的距離為B升高高度的2倍，B上升了hB=1m2=0.5m，故D錯誤。
故選：C。
A、根據W=Gh計算A的重力做功；
B、當A向右做勻速直線運動，分析其受力情況，根據二力平衡和動滑輪省一半的力分析；
C、當A向左做勻速直線運動，分析其受力情況，根據滑動摩擦力的大小跟壓力大小和接觸面的粗糙程度有關可知摩擦力不變，根據力的平衡求出A受到的水平向左的拉力；根據W=Fs求出拉力F做功；
D、右下的滑輪為動滑輪，根據動滑輪的特點，A移動的距離為B升高高度的2倍。
本題考查動滑輪的使用，力的平衡及功的計算、影響摩擦力大小的因素，考查知識點較多，難點是求A所受的摩擦力，關鍵是對物體進行受力分析。
8.【答案】D
【解析】
【分析】

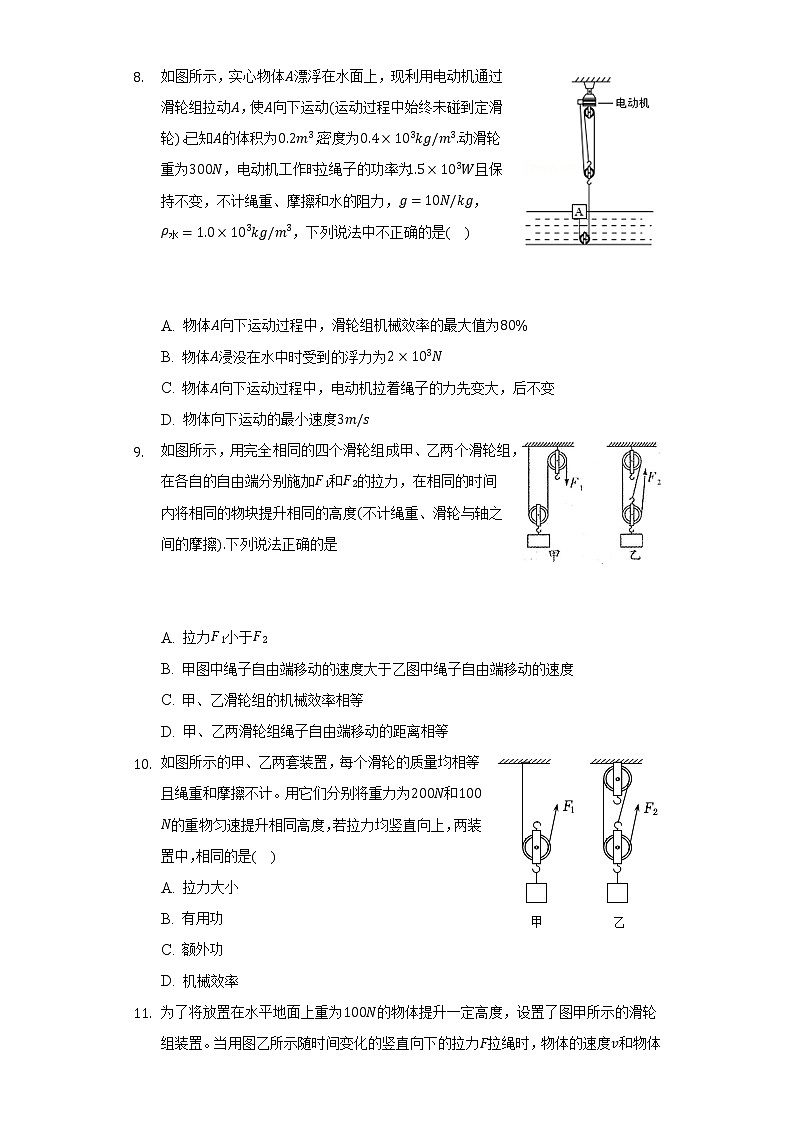

本題涉及到滑輪組繩子拉力的計算、浮力的計算、滑輪組的機械效率等，考查的知識點多，用到的公式多，難點是求最大拉力，明確滑輪組有3段繩子承擔，當A完全浸沒時繩子對物體A拉力最大是關鍵。
(1)利用ρ=mV求A的質量，再利用G=mg求A的重力；A浸沒在水中V排=VA，利用阿基米德原理求A浸沒在水中受到的浮力；當A完全浸沒時繩子對物體A拉力最大，電動機對繩子的拉力F=13(F浮?G+G動)，利用P=Fv求繩子自由端運動的最小速度；物體向下移動速度v=13v繩；
(2)拉力F=13(F浮?G+G動)，物體A向下運動過程中，浮力先變大、后不變，電動機拉著繩子的力先變大，后不變；
(3)當A完全浸沒時，滑輪組受到的拉力最大，滑輪組的機械效率最大，有用功W有用=(F浮?G)h，總功W總=Fs=13(F浮?G+G動)3h=(F浮?G+G動)h，滑輪組機械效率等于有用功與總功之比。
【解答】
解：
BD、由ρ=mV可得A的質量：mA=ρAVA=0.4×103kg/m3×0.2m3=80kg；
A的重力：GA=mAg=80kg×10N/kg=800N；
A浸沒在水中V排=VA=0.2m3，
A浸沒在水中受到的浮力：F浮=ρ水gV排=1.0×103kg/m3×10N/kg×0.2m3=2×103N；
當A完全浸沒時繩子對物體A的拉力最大，電動機對繩子的拉力也最大，不計繩重、摩擦和水的阻力，則電動機對繩子的最大拉力：F=13(F浮?G+G動)=13(2×103N?800N+300N)=500N，
由P=Wt=Fst=Fv可得，繩子自由端運動的最小速度：v繩=PF=1.5×103W500N=3m/s；
則物體向下運動的最小速度：v=13v繩=13×3m/s=1m/s；故B正確，D錯誤；
C、電動機對繩子的拉力F=13(F浮?G+G動)，物體A向下運動過程中，浮力先變大、后不變，所以電動機拉著繩子的力先變大，后不變，故C正確；
A、當A完全浸沒后，滑輪組受到的拉力最大，此時滑輪組的機械效率最大，有用功：W有用=(F浮?G)h，
總功：W總=Fs=13(F浮?G+G動)×3h=(F浮?G+G動)h，
滑輪組機械效率的最大值：η=W有用W總×100%=(F浮?G)h(F浮?G+G輪)h×100%=F浮?GF浮?G+G輪×100%=2×103N?800N2×103N?800N+300N×100%=80%，故A正確。
9.【答案】C
【解析】
【分析】
本題考查滑輪組中相關量的計算，不計摩擦和繩重時拉力的求法。
(1)由圖可知，兩滑輪組的繩子的有效股數n，不計繩重及摩擦，拉力F=1n(G物+G動)比較兩滑輪組拉力的大小關系；
(2)由圖可知，兩滑輪組的繩子的有效股數n，繩子自由端移動的速度等于物體升高速度的n倍，據此比較甲、乙繩子自由端移動的速度關系；
(3)不計繩重、滑輪與軸之間的摩擦，滑輪組的機械效率η=W有W總=G物hFs=G物hFnh=G物Fn=G物G物+G動，據此比較甲、乙滑輪組的機械效率；
(4)由滑輪組的結構知道承擔物重的繩子股數n，則繩子自由端移動的距離s=nh；
【解答】
A.不計繩重及摩擦，因為拉力F=1n(G物+G動)，n1=2，n2=3，
所以繩端的拉力：F1=12(G物+G動)，F(xiàn)2=13(G物+G動)，所以F1>F2，故A錯誤；
B.由圖知，n甲=2，n乙=3，甲滑輪組繩子自由端移動的速度v甲=2v物，乙滑輪組繩子自由端移動的速度v乙=3v物，所以甲繩子自由端移動速度小于乙繩的自由端移動的速度，故B錯誤；
C.不計繩重、滑輪與軸之間的摩擦，滑輪組的機械效率η=W有W總=G物hFs=G物hFnh=G物Fn=G物G物+G動，物體和動滑輪重力相等，所以甲、乙滑輪組的機械效率相等，故C正確；
D.因為繩子自由端移動的距離s=nh，n1=2，n2=3，提升物體的高度h相同，所以s1=2h，s2=3h，則s1≠s2，故D錯誤；
10.【答案】C
【解析】解：(1)每個滑輪的質量均相等且繩重和摩擦不計，由圖可知，甲圖n=2，而乙圖n=3，所以F甲=G動+200N2，F(xiàn)乙=G動+100N3。故A錯誤。
(2)克服重力所做的功就是有用功，即W=Gh，也就是重力乘以重物被舉高的高度，W甲=200N×h，W乙=100N×h，W甲不等于W乙，故B錯誤。
(3)繩重和摩擦不計，所以克服動滑輪所做的功就是額外功，W額=G動h，也就是動滑輪的重力乘以其上升的高度，由于每個滑輪的質量均相等且被提升相同高度，所以兩裝置中，額外功相同。故C正確。
(4)η=W有W總=W有W額+W有，W額相同，而有用功不同，所以機械效率不同，故D錯誤。
故選：C。
(1)繩重和摩擦不計，拉力大小利用F=G動+G物n來計算；
(2)克服重力所做的功就是有用功，即W=Gh；
(3)由題知，繩重和摩檫不計，使用滑輪組做的額外功等于提升動滑輪做的功，由于每個滑輪的質量相等，將重物勻速提升相同高度，做的額外功相等；
(4)機械效率的大小利用η=W有W總=W有W額+W有來判斷。
本題考查了關于滑輪組的拉力大小，有用功，額外功，機械效率的相關計算，是一道綜合性很強的題。
11.【答案】C
【解析】
【分析】
(1)已知滑輪組繩子的段數n和拉力F拉，物體靜止，設滑輪組對物體的拉力F′，其關系為F拉=13(F′+G動)；地面對物體的支持力等于物體對地面的壓力，等于物體的重力G減去整個滑輪組對物體的拉力F′；
(2)由圖丙確定出1～2s時物體的運動狀態；
(3)由F?t圖象得出在2～3s內的拉力F，由v?t圖象得出重物上升的速度，求出拉力F的作用點下降的速度，利用P=Fv求拉力做功功率；
(4)知道拉力F和物重G大小，以及S與h的關系，利用效率求滑輪組的機械效率。
本題是一道力學綜合題，涉及到功率、機械效率的計算，能從題目提供的圖中得出相關信息是解答本題的關鍵。
【解答】
A.由圖乙可知，在0～1s內，拉力F=30N，取動滑輪和重物為研究對象，受到向下的重力G和G動，向上的支持力F支，及三根繩子向上的拉力F′作用，處于靜止狀態，
地面對重物的支持力：F支=G?F′=G?3F拉+G動=100N?3×30N+G動=G動+10N，故A正確，不符合題意；
B.由圖丙可知，在1～2s內物體速度在增加，做加速運動，故B正確，不符合題意
C.由圖可知在2～3s內，重物做勻速運動，v3=2.50m/s，拉力F3=40N，
因為從動滑輪上直接引出的繩子股數(承擔物重的繩子股數)n=3，
所以拉力F的作用點下降的速度v3′=3v3=3×2.50m/s=7.5m/s，
拉力做功功率(總功率)：
P總=F3V3′=40N×7.5m/s=300W，故C錯誤，符合題意；
D.2～3s時滑輪組的機械效率：
η=W有用W總=Gh3F3h3=Gh3F3·3h=G3F3=100N3×40N≈83.33％，故D正確，不符合題意。
故選C。

12.【答案】B
【解析】
【分析】
(1)忽略繩重及一切阻力，圖甲的機械效率，η=W有用W總×100％=GhFs×100％=GhFnh×100％=GnF×100％可求拉力F1的大??；
(2)根據F1=12(G+G動)可求動滑輪的重力；再根據η=W有用W總×100％=GhGh+G動h×100％=GG+G動×100％可求用圖乙繞法勻速提升400N重物時，機械效率的大?。?br>(3)(4)分別用兩種繞法勻速提升相同重物時，有用功相同，忽略繩重及一切阻力，克服動滑輪做的功是額外功，額外功相同，總的總功相同，機械效率相同。
理解機械效率的含義，明確額外功的產生原因，能分析出額外功相同是正確解答本題的關鍵。
【解答】
解：A、忽略繩重及一切阻力，用圖甲繞法勻速提升重為900N的物體時，機械效率為90%，
圖甲中n=2，由η=W有用W總×100％=GhFs×100％=GhFnh×100％=GnF×100％可得拉力F1的大?。?br>F1=Gnη=900N2×90%=500N，故A錯誤；
B、圖甲中，根據F1=12(G+G動)可得動滑輪的重力：
G動=2F1?G=2×500N?900N=100N；
忽略繩重及一切阻力，
滑輪組的機械效率η=W有用W總×100％=GhGh+G動h×100％=GG+G動×100％，則用圖乙繞法勻速提升400N重物時，其機械效率為：
η′=G′G′+G動×100％=400N400N+100N×100%=80%，故B正確；
CD、分別用兩種繞法勻速提升相同重物時，有用功相同，忽略繩重及一切阻力，克服動滑輪做的功是額外功，因同一滑輪組中動滑輪的重不變、提升高度相同，額外功相同，總功相同(即F1和F2做功相同)，機械效率也相同，故CD錯誤；
故選B。
13.【答案】100 200
【解析】解：
(1)由乙圖可知，當提升貨物重G=100N時，η=50%，
不考慮繩重和摩擦，滑輪組的機械效率η=W有用W總=W有用W有用+W額=GhGh+G輪h=GG+G輪，
即：50%=100N100N+G輪，
解得動滑輪重：G輪=100N；
(2)當運送3件貨物時，貨物的總重G′=3×100N=300N，
由圖甲可知n=2，不考慮繩重和摩擦，此時繩子的拉力：
F′=12(G′+G輪)=12×(300N+100N)=200N。
故答案為：100；200。
(1)不計繩子重和摩擦，動滑輪不變，取物重G=100N，由圖乙知道此時的機械效率為50%，利用η=W有用W總=W有用W有用+W額=GhGh+G輪h=GG+G動求動滑輪重；
(2)當運送3件貨物時，求出貨物重，不考慮繩重和摩擦，此時拉力F=12(G+G輪)。
本題考查了使用滑輪組機械效率公式的應用和拉力的計算，能從圖象中得出相關信息是本題的關鍵。
14.【答案】2.5
80％

【解析】注意分析題目所述的各物體運動距離的關系。
15.【答案】杠桿 0.1R
【解析】解：
(1)兩圓盤材質都是均勻的，可把兩個圓心的相連的線段看成杠桿；
所以整個裝置可以看成杠桿模型。
(2)大小圓盤的重力之比為：

由杠桿平衡的條件，G大：G小=4：1，
則力臂L大：L小=1：4；
且距O點的距離為該線段的15，而支點位置應在兩個圓心相連的線段上，
所以整體重心離大圓盤圓心的距離是15×(R?12R)=0.1R；
故答案為：(1)杠桿；(2)0.1R。
兩圓盤材質都是均勻的，可把兩個圓心的相連的線段看成杠桿，再利用杠桿平衡的條件，計算出整體重心的位置，從而判斷整體重心離大圓盤圓心的距離。
此題考查的是杠桿模型，確定重心位置，且較難的題目，通常需要先找出各部分重心再確定整體的重心，難度較大。
16.【答案】省力 180
【解析】解：
(1)獨輪車在使用過程中，動力臂為1m，阻力臂為0.3m，動力臂大于阻力臂，是省力杠桿，費距離；
所以獨輪車是省力杠桿。
(2)由FL1=GL2，即：F×1m=600N×0.3m；
解得F=180N；
由此人向上的力為180N。
故答案為：(1)省力；(2)180N。
(1)判斷杠桿在使用過程中，動力臂和阻力臂的大小關系，再判斷它是屬于哪種類型的杠桿。獨輪車在使用過程中，動力臂大于阻力臂，是省力杠桿，費距離；
(2)知道阻力、阻力臂、動力臂，利用杠桿的平衡條件，求動力大小。
此題考查的是杠桿的分類和特點，主要包括以下幾種：①省力杠桿，動力臂大于阻力臂，省力但費距離；②費力杠桿，動力臂小于阻力臂，費力但省距離；③等臂杠桿，動力臂等于阻力臂，既不省距離也不省力；以及杠桿平衡的條件的應用。
17.【答案】
【解析】
【分析】
根據重力的方向是豎直向下的，過重心做豎直向下的力即可。根據杠桿的平衡條件，力臂越長，作用力越小的思路，先確定最長的力臂，然后根據力與力臂垂直的關系確定杠桿的最小作用力。本題考查重力示意圖的畫法、杠桿中最小力的作圖，畫杠桿中最小作用力的關鍵是找出最長的力臂，一般以支點到動力作用點的距離作為動力臂最長。
【解答】
過電熱水壺的重心B，沿豎直向下的方向畫一條有向線段，用G表示，即為其所受重力示意圖；連接OA就是最長的動力臂，根據杠桿平衡的條件，要使杠桿平衡，動力方向向上，據此可畫出最小的動力F；如圖所示。

18.【答案】解：找到支點O及F2的作用線，從支點開始向力的作用線作垂線，并標出力臂，如圖所示：

【解析】力臂即點到線的距離。找到支點、力的作用線，再作支點到力的作用線的垂線段。
畫力臂的方法是：一找點(支點)，二作線(力的作用線)，點向線作垂線。
19.【答案】(1)便于測量力臂 (3)小于 左(4)ρ水L1L2 (5)<
【解析】杠桿在水平位置平衡時，力臂與杠桿均水平，便于測量力臂；將裝滿水的礦泉水瓶懸掛在D點時，BC對電子秤的壓力F=mg，由杜桿平衡條件得mg×OA=ρ水gV×L1…①，將裝滿待測液體的礦泉水瓶仍懸掛在D點，BC對電子秤的壓力F′=m′g，有m′g×OA=ρ水gV×L1…②，因m′
