2022年河北省中考物理試卷解析版

這是一份2022年河北省中考物理試卷解析版，共43頁。試卷主要包含了選擇題，填空及簡答題，實驗探究題，計算應用等內容，歡迎下載使用。

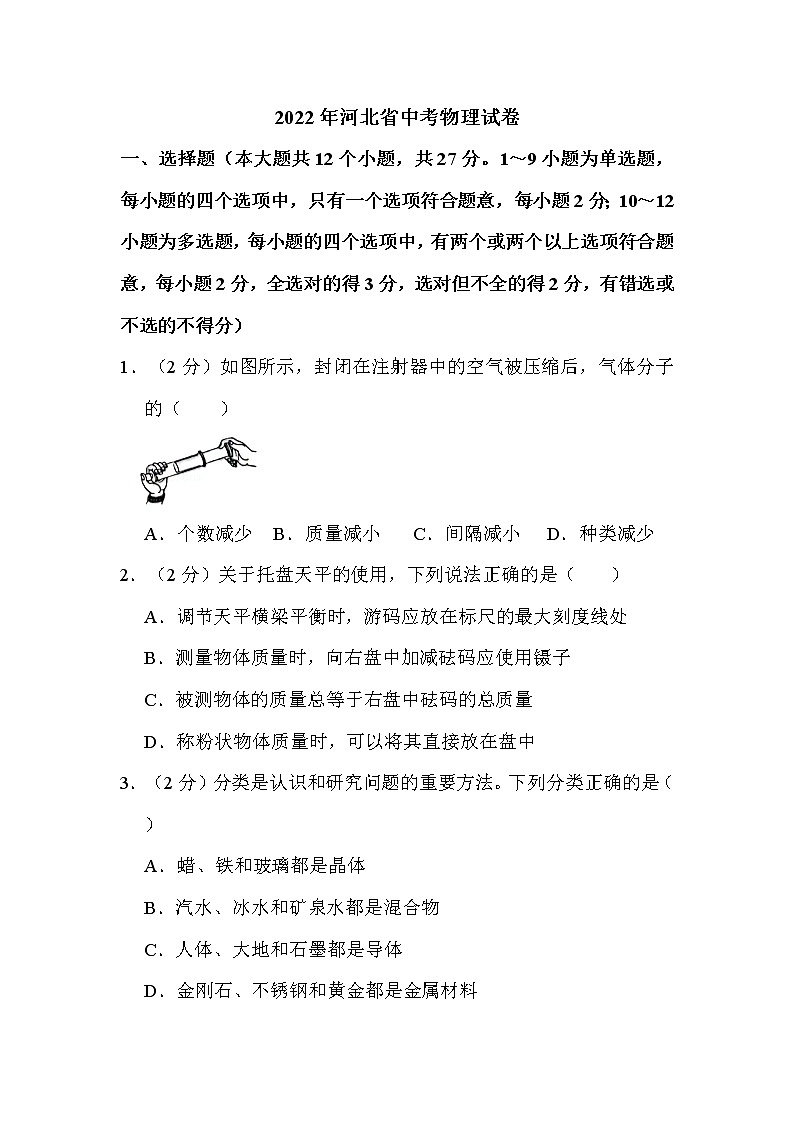

?2022年河北省中考物理試卷
一、選擇題（本大題共12個小題，共27分。1～9小題為單選題，每小題的四個選項中，只有一個選項符合題意，每小題2分；10～12小題為多選題，每小題的四個選項中，有兩個或兩個以上選項符合題意，每小題2分，全選對的得3分，選對但不全的得2分，有錯選或不選的不得分）
1．（2分）如圖所示，封閉在注射器中的空氣被壓縮后，氣體分子的（　　）

A．個數減少 B．質量減小 C．間隔減小 D．種類減少
2．（2分）關于托盤天平的使用，下列說法正確的是（　?。?br /> A．調節天平橫梁平衡時，游碼應放在標尺的最大刻度線處
B．測量物體質量時，向右盤中加減砝碼應使用鑷子
C．被測物體的質量總等于右盤中砝碼的總質量
D．稱粉狀物體質量時，可以將其直接放在盤中
3．（2分）分類是認識和研究問題的重要方法。下列分類正確的是（　　）
A．蠟、鐵和玻璃都是晶體
B．汽水、冰水和礦泉水都是混合物
C．人體、大地和石墨都是導體
D．金剛石、不銹鋼和黃金都是金屬材料

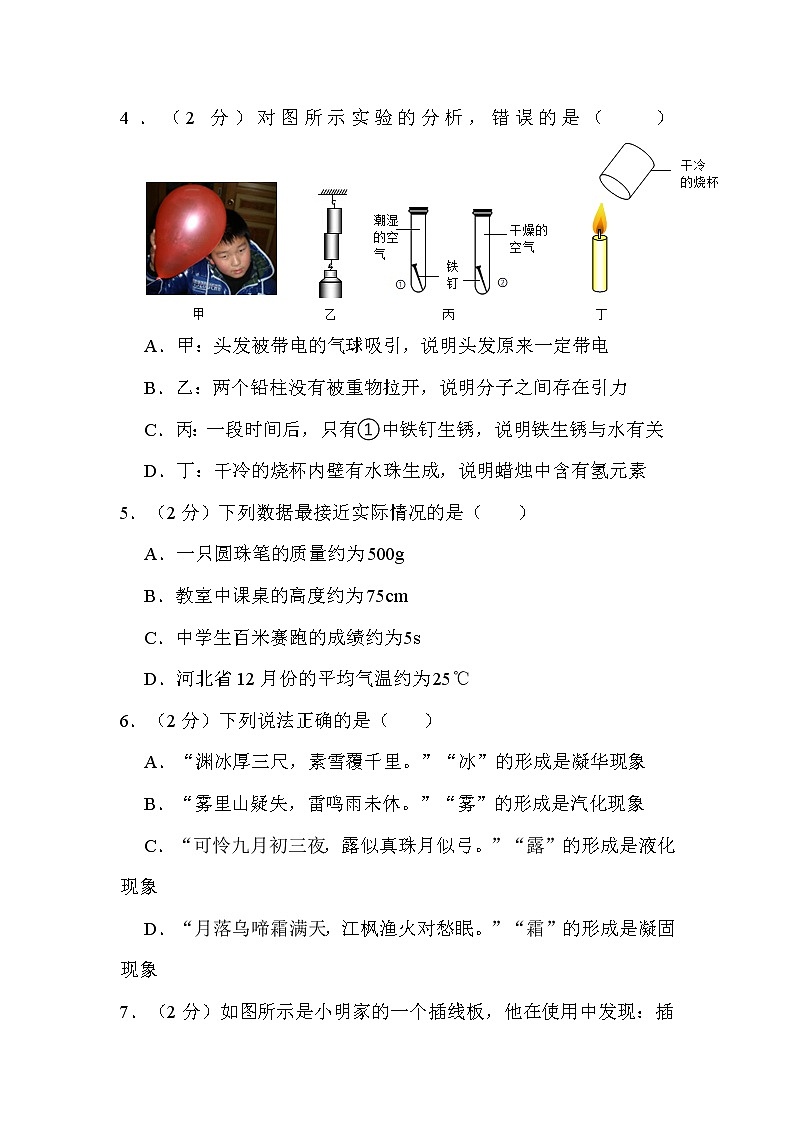

4．（2分）對圖所示實驗的分析，錯誤的是（　?。?br /> A．甲：頭發被帶電的氣球吸引，說明頭發原來一定帶電
B．乙：兩個鉛柱沒有被重物拉開，說明分子之間存在引力
C．丙：一段時間后，只有①中鐵釘生銹，說明鐵生銹與水有關
D．?。焊衫涞臒瓋?nèi)壁有水珠生成，說明蠟燭中含有氫元素
5．（2分）下列數據最接近實際情況的是（　?。?br /> A．一只圓珠筆的質量約為500g
B．教室中課桌的高度約為75cm
C．中學生百米賽跑的成績約為5s
D．河北省12月份的平均氣溫約為25℃
6．（2分）下列說法正確的是（　　）
A．“淵冰厚三尺，素雪覆千里?！薄氨钡男纬墒悄A現象
B．“霧里山疑失，雷鳴雨未休。”“霧”的形成是汽化現象
C．“可憐九月初三夜，露似真珠月似弓?！薄奥丁钡男纬墒且夯F(xiàn)象
D．“月落烏啼霜滿天，江楓漁火對愁眠?！薄八钡男纬墒悄态F(xiàn)象

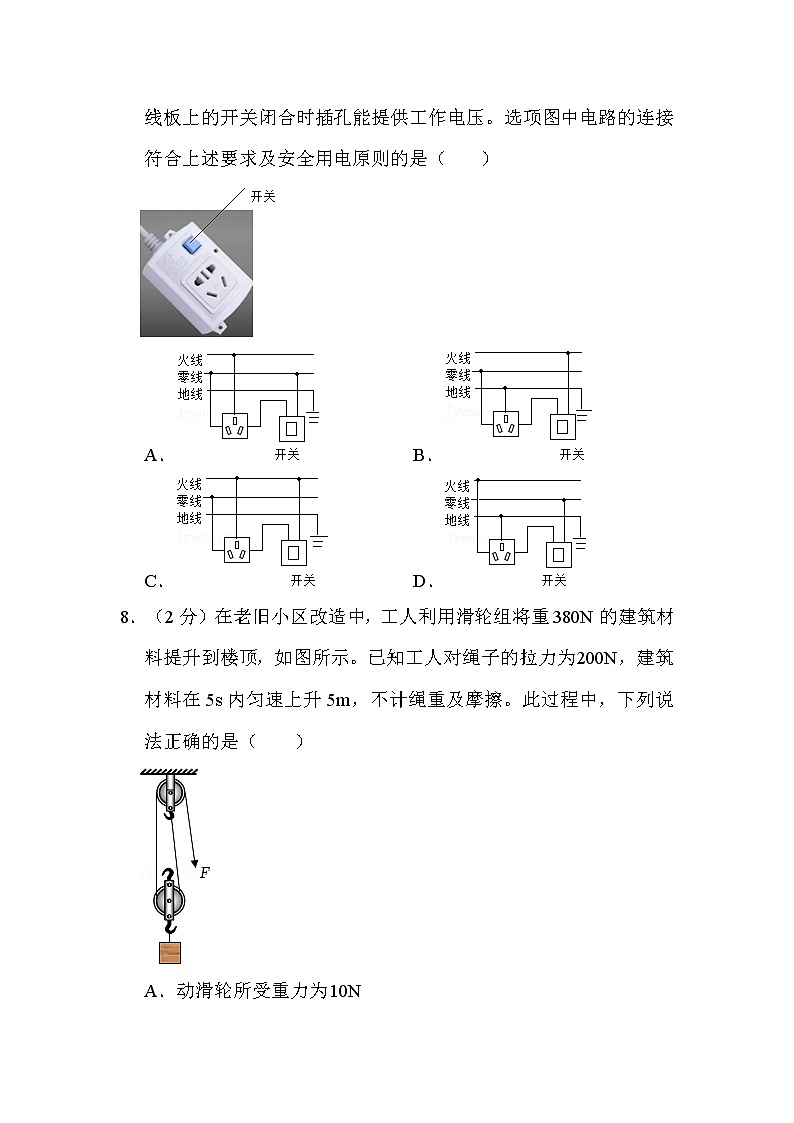

7．（2分）如圖所示是小明家的一個插線板，他在使用中發現：插線板上的開關閉合時插孔能提供工作電壓。選項圖中電路的連接符合上述要求及安全用電原則的是（　?。?br />
A． B．
C． D．
8．（2分）在老舊小區改造中，工人利用滑輪組將重380N的建筑材料提升到樓頂，如圖所示。已知工人對繩子的拉力為200N，建筑材料在5s內勻速上升5m，不計繩重及摩擦。此過程中，下列說法正確的是（　?。?br />
A．動滑輪所受重力為10N
B．滑輪組所做的有用功為2000J
C．工人所用拉力的功率為380W
D．滑輪組的機械效率為95%
9．（2分）2022年5月14日，一架國產C919大飛機（如圖所示）從浦東機場起飛，經過三個多小時的飛行后安全降落，這標志著即將交付的首架C919大飛機首飛試驗成功。下列說法正確的是（　?。?br />
A．飛機在升空過程中，飛行員的重力勢能逐漸增大
B．飛機從起飛到安全降落的整個過程中，飛行員的動能一直保持不變
C．飛機從起飛到安全降落的整個過程中，飛機的機械能一直保持不變
D．飛機降落后，在水平跑道上滑行過程中，飛機的動能轉化為重力勢能
（多選）10．（3分）如圖所示的四幅圖中，不能利用流體壓強與流速的關系解釋的是（　?。?br /> A．用吸管將飲料吸到嘴里
B．熱氣球騰空而起
C．向燒瓶澆冷水，停止沸騰的水又沸騰了
D．往b管中吹氣，a管中的水面上升
（多選）11．（3分）小明利用如圖所示的裝置探究凸透鏡成像的規律。將蠟燭放在凸透鏡左側適當位置，調整光屏到凸透鏡的距離，使?fàn)T焰在光屏上成清晰的像，分別測出物距u和像距v，實驗數據如下表。
實驗次數
1
2
3
4
5
物距u/cm
60
30
20
15
12
像距v/cm
12
15
20
30
60
下列說法正確的是（　?。?br /> A．該凸透鏡的焦距為20cm
B．從第1次實驗到第5次實驗，成在光屏上的像越來越大
C．當u＝45cm時，移動光屏，可在光屏上成倒立、縮小的清晰實像
D．第5次實驗后，在貼近凸透鏡左側放一眼鏡片，向右移動光屏，能在光屏上成清晰的像，則眼鏡片對光起會聚作用
（多選）12．（3分）如圖所示的電路中，電源電壓不變，小燈泡L上標有“12V 12W”字樣，滑動變阻器R0的最大阻值為20Ω，a、b為電流表、電壓表其中之一，且不相同。只閉合開關S1，滑片P置于左端，電流表示數為1A；再閉合開關S2、S3，移動滑片P，電流表示數始終為1A。已知燈泡電阻隨溫度升高而增大。下列說法正確的是（　　）

A．a(chǎn)為電壓表
B．電源電壓為12V
C．只閉合開關S1，若電流表示數為0.5A，則滑動變阻器接入電路的阻值為12Ω
D．將a與R0互換，開關均閉合，移動滑片P，滑動變阻器功率的最小值為7.2W
二、填空及簡答題（本大題共5個小題：每空1分，共13分）
13．（3分）2022年2月4日，來自河北省阜平縣大山深處的44名孩子，在北京冬奧會開幕式上用希臘語唱起《奧林匹克頌》，如圖所示。他們用歌聲走出了大山，走到了世界面前。孩子們的天籟之音是由他們的聲帶 　 　產生的。我們能夠從伴奏中分辨出不同樂器發出的聲音，是由于它們發出聲音的 　 　不同。世界各地的部分電視用戶是利用衛星接收和發射的 　 　信號來收看現場畫面的。

14．（2分）在勞動課上，小明利用鉗子反復彎折鐵絲，彎折處鐵絲的溫度升高，這是通過 　 　的方式改變鐵絲內能的。如圖所示，在剪斷鐵絲的過程中，鉗子是一個 　 ?。ㄟx填“省力”或“費力”）杠桿。

15．（3分）雨過天晴，地面上會出現建筑物的影子，影子是由于 　 　形成的。通過地面上一層薄薄的積水還可以看到建筑物的像，如圖所示，像的大小與建筑物的大小 　 　。一些建筑物外部采用了玻璃幕墻作為裝飾，強光照射到玻璃幕墻時會發生 　 　反射，造成“光污染”。

16．（3分）如圖所示，甲、乙兩列高鐵列車相向行駛，以甲車為參照物，乙車是 　 　的。行駛的列車不提供動力后還能繼續向前運動，原因是 　 　。目前我國正在打造比飛機還快的“超級高鐵”，若“超級高鐵”以4000km/h的速度沿地球赤道繞一圈所用時間約為 　 　h。（已知地球赤道周長約為40000km）
17．（2分）一家火鍋店用某種材質的紙折成火鍋，加上水，放在點燃的天然氣爐上涮菜，如圖所示。天然氣屬于 　 ?。ㄟx填“可再生”或“不可再生”）能源。紙鍋中的水在沸騰過程中溫度 　 ?。ㄟx填“繼續升高”或“保持不變”），該溫度低于紙的著火點。若紙鍋中水的質量為1kg，水溫從20℃升高到100℃，則水需要吸收 　 　J的熱量。[已知水的比熱容為4.2×103J/（kg?℃）]

三、實驗探究題（本大題共3個小題：18題4分，19題6分，20題7分，共17分）
18．（4分）如圖是小明做“探究什么情況下磁可以生電”的實驗裝置。
（1）實驗時，小明通過觀察 　 　來判斷電路中是否產生感應電流。
（2）小明進行了如圖乙所示的5次操作，其中能產生感應電流的是 　 ?。ㄟx填所有符合要求的操作序號）。
（3）完成實驗后，小明認為實驗現象不太明顯，請你提出一條改進措施：　 　。
（4）利用“磁生電”工作的裝置有 　 　（選填“電鈴”“揚聲器”“動圈式話筒”或“電磁起重機”）。
19．（6分）小明在做“研究影響摩擦力大小的因素”實驗時，利用一套器材依次完成如圖所示的實驗，其中甲、乙圖中長木板正面朝上，丙圖中長木板反面朝上，長木板的反面比正面粗糙。
（1）小明提出如下猜想：①滑動摩擦力的大小與接觸面所受的壓力有關；②滑動摩擦力的大小與接觸面的粗糙程度有關。如果小明要驗證猜想①，他應該選擇 　 　兩圖所示的實驗來操作；如果小明要驗證猜想②，他應該選擇 　 　兩圖所示的實驗來操作。
（2）實驗中，小明用彈簧測力計水平拉動木塊，使它沿水平長木板做勻速直線運動，此時彈簧測力計對木塊的拉力與木塊受到的滑動摩擦力大小相等，這是利用了 　 　的知識。
（3）小明分別對猜想①②進行了實驗驗證。在圖甲、丙實驗中彈簧測力計的示數分別為0.8N、1.2N，在圖乙實驗中，彈簧測力計的示數如圖丁所示，示數為 　 　N。
小明多次實驗后得出結論：接觸面所受的壓力越大，滑動摩擦力越大；接觸面越粗糙，滑動摩擦力越大。
（4）許多情況下摩擦是有用的，人們常常設法增大它。請寫出一個通過增加接觸面的粗糙程度來增大摩擦的實例：　 　。
（5）實驗后，小明和同學們對實驗中存在的問題進行了交流，改進了實驗方案，設計了如圖戊所示的實驗裝置：將彈簧測力計固定不動、木塊掛在彈簧測力計的掛鉤上，不拉木塊，改為使長木板與木塊相對運動。再次驗證了猜相①②得出相同結論。針對實驗改進，同學們提出了以下觀點，其中不正確的是 　 ?。ㄟx填序號）。
A.改進后，拉動長木板時不必保持勻速運動，更易于操作
B.改進后、測力計示數較穩定，容易讀出正確的數值
C.改進后、木塊穩定時受到的滑動摩擦力小于彈簧測力計對木塊的拉力
20．（7分）在“探究通過導體的電流與電壓和電阻的關系”實驗中，小明利用可調電壓電源（可調為1.5V、3.0V、4.5V、6.0V之一）、5個定值電阻（阻值分別為5Ω、10Ω、15Ω、20Ω、30Ω）、滑動變阻器（10Ω 1A）、電壓表和電流表做了如下實驗：

（1）他根據圖甲所示電路圖連接成了圖乙所示的實物電路，其中只有一根導線連接錯誤，請?jiān)谶@根導線上打“×”，并用筆重新畫一根正確連接的導線。（連線不要交叉）
（2）改正圖乙電路后，閉合開關前，滑動變阻器的滑片應置于 　 　端。
（3）實驗時小明設計了如下表格，通過表格可以看出，他的實驗?zāi)康氖翘骄客ㄟ^導體的電流與 　 　的關系。
實驗次數
1
2
3
4
5
R/Ω
5
10
15
20
30
I/A





（4）小明將電源電壓調為3V時，按（3）設計的方案進行實驗。
①圖丙是第2次實驗時電流表的示數，示數為 　 　A。
②當其中某個定值電阻接入電路時，無法滿足實驗條件，這個定值電阻的阻值為 　 　Ω。
（5）小明根據實驗數據描繪出了如圖丁所示的圖象，可以得出結論：　 　。
【拓展】小紅利用現有器材又做了下面的實驗：
①按圖甲連接電路，將電源電壓調到某個值，在電路安全條件下閉合開關，移動滑片直到電壓表示數為2.5V。
②保持滑片不動，換接入另一個定值電阻，調節電源電壓，在電路安全條件下閉合開關，發現電壓表示數恰好為2.5V。通過以上實驗現象可以推斷：此時滑動變阻器接入電路的阻值為 　 　Ω。
四、計算應用（本大題共2個小題：21題6分，22題7分，共13分）
21．（6分）質地均勻的長方體放在水平地面上，密度為1.5×103kg/m3，邊長如圖甲所示。另有一高為0.35m、底面積為2×10﹣2m2的薄壁圓筒形容器放在水平地面上，容器內盛有0.3m深的某種液體，如圖乙所示。將長方體由平放變?yōu)樨Q放，長方體對水平地面的壓強變化量與液體對容器底部的壓強恰好相等。（g取10N/kg）
（1）求長方體的質量；
（2）在圖甲中作出長方體所受重力的示意圖（“O”點為長方體的重心）；
（3）求液體的密度；
（4）在豎放的長方體上水平截取一部分，并將截取部分放入容器中，能使液體對容器底部的壓強最大且截取部分的質量最小，求截取部分所受的浮力。

22．（7分）如圖所示，電源電壓為18V，R0為定值電阻，R為滑動變阻器，電流表量程為“0～0.6A”，電壓表量程為“0～15V”。閉合開關S，移動滑片，當滑片移至滑動變阻器中點時，電流表的示數為0.36A，電壓表的示數為3.6V。
（1）求R0的阻值；
（2）求滑動變阻器的最大阻值；
（3）在保證電路安全的情況下，電路消耗的最大功率為P1；將電壓表改接在R兩端，電路消耗的最小功率為P2。求P1：P2。


2022年河北省中考物理試卷
參考答案與試題解析
一、選擇題（本大題共12個小題，共27分。1～9小題為單選題，每小題的四個選項中，只有一個選項符合題意，每小題2分；10～12小題為多選題，每小題的四個選項中，有兩個或兩個以上選項符合題意，每小題2分，全選對的得3分，選對但不全的得2分，有錯選或不選的不得分）
1．（2分）如圖所示，封閉在注射器中的空氣被壓縮后，氣體分子的（　?。?br />
A．個數減少 B．質量減小 C．間隔減小 D．種類減少
【解答】解：物質是由分子或原子組成的，注射器中的空氣被封閉后，它的的分子個數不會減少、氣體分子的種類和質量也不會發生變化，但是由于分子間有間隔，空氣被壓縮后，分子間的間隔減小了，故ABD錯誤、C正確。
故選：C。
【點評】本題難度不大，掌握分子的基本性質及利用分子的基本性質分析和解決問題的方法是解答此類題的關鍵。
2．（2分）關于托盤天平的使用，下列說法正確的是（　　）
A．調節天平橫梁平衡時，游碼應放在標尺的最大刻度線處
B．測量物體質量時，向右盤中加減砝碼應使用鑷子
C．被測物體的質量總等于右盤中砝碼的總質量
D．稱粉狀物體質量時，可以將其直接放在盤中
【解答】解：A、調節天平橫梁平衡時，游碼應移到標尺左端的零刻度線處，故A錯誤；
B、測量物體質量時，向右盤中加減砝碼應使用鑷子，而不能直接用手拿砝碼，故B正確；
C、被測物體的質量等于右盤砝碼的質量加上游碼在標尺上對應的刻度值，故C錯誤；
D、稱粉狀物體質量時，不能直接放在天平盤上，故D錯誤。
故選：B。
【點評】該題考查了天平的使用方法和讀數方法，屬于基本技能，要求學生必須掌握。
3．（2分）分類是認識和研究問題的重要方法。下列分類正確的是（　?。?br /> A．蠟、鐵和玻璃都是晶體
B．汽水、冰水和礦泉水都是混合物
C．人體、大地和石墨都是導體
D．金剛石、不銹鋼和黃金都是金屬材料
【解答】解：
A、蠟、玻璃都是非晶體，鐵是晶體，故A錯誤；
B、汽水、礦泉水是混合物，冰水不是混合物，故B錯誤；
C、人體、大地和石墨都容易導電，是導體，故C正確；
D、不銹鋼和黃金都是金屬材料，金剛石不是金屬材料，故D錯誤。
故選：C。
【點評】此題屬于綜合題，運用有金屬材料和非金屬材料的區別、明確常見的導體和絕緣體、知道晶體與非晶體的區別、明確混合物的概念；可解答。
4．（2分）對圖所示實驗的分析，錯誤的是（　?。?br /> A．甲：頭發被帶電的氣球吸引，說明頭發原來一定帶電
B．乙：兩個鉛柱沒有被重物拉開，說明分子之間存在引力
C．丙：一段時間后，只有①中鐵釘生銹，說明鐵生銹與水有關
D．?。焊衫涞臒瓋?nèi)壁有水珠生成，說明蠟燭中含有氫元素
【解答】解：
A、頭發被帶電的氣球吸引，說明頭發可能帶與氣球相反的電荷，也可能不帶電，故A錯誤；
B、兩個鉛柱沒有被重物拉開，這是因?yàn)榉肿又g存在相互作用的引力，故B正確；
C、潮濕的環境中含有較多的水，只有①中鐵釘生銹，說明鐵生銹與水有關，故C正確；
D、將干冷的燒杯罩在蠟燭的火焰上方，內壁出現小水珠，說明蠟燭燃燒生成水，從而說明蠟燭中含有氫元素，故D正確。
故選：A。
【點評】本題考查了帶電體的性質、分子動理論等內容，難度不大。
5．（2分）下列數據最接近實際情況的是（　?。?br /> A．一只圓珠筆的質量約為500g
B．教室中課桌的高度約為75cm
C．中學生百米賽跑的成績約為5s
D．河北省12月份的平均氣溫約為25℃
【解答】解：
A、一只圓珠筆的質量約為50g，故A不符合實際；
B、中學生的身高在160cm左右，課桌的高度接近中學生身高的一半，在75cm左右，故B符合實際；
C、男子百米世界紀錄略小于10s，中學生百米成績不可能小于10s，一般在15s左右，故C不符合實際；
D、河北省12月份的平均氣溫約為0℃，故D不符合實際。
故選：B。
【點評】物理學中，對各種物理量的估算能力，是我們應該加強鍛煉的重要能力之一，這種能力的提高，對我們的生活同樣具有很大的現實意義。
6．（2分）下列說法正確的是（　?。?br /> A．“淵冰厚三尺，素雪覆千里?！薄氨钡男纬墒悄A現象
B．“霧里山疑失，雷鳴雨未休?！薄办F”的形成是汽化現象
C．“可憐九月初三夜，露似真珠月似弓。”“露”的形成是液化現象
D．“月落烏啼霜滿天，江楓漁火對愁眠。”“霜”的形成是凝固現象
【解答】解：
A、“冰”是由水凝固形成的，故A錯誤；
BC、“霧”、“露”都是由水蒸氣液化形成的，故B錯誤，C正確；
D、“霜”是空氣中的水蒸氣凝華形成的，故D錯誤。
故選：C。
【點評】分析生活中的熱現象屬于哪種物態變化，關鍵要看清物態變化前后，物質各處于什么狀態；另外對六種物態變化的吸熱和放熱情況也要有清晰的認識。
7．（2分）如圖所示是小明家的一個插線板，他在使用中發現：插線板上的開關閉合時插孔能提供工作電壓。選項圖中電路的連接符合上述要求及安全用電原則的是（　?。?br />
A． B．
C． D．
【解答】解：插線板上的開關閉合時插孔能提供工作電壓，這說明開關控制三孔插座；三孔插座的接法：上孔接地線、左孔接零線、右孔接火線，為了用電的安全，開關接在右孔與火線之間，故B正確。
故選：B。
【點評】根據用電器之間是否相互影響是判斷用電器串聯和并聯的方法之一；家庭電路中，開關控制用電器，開關一定接在用電器和火線之間，既能控制用電器，又能保證使用安全。
8．（2分）在老舊小區改造中，工人利用滑輪組將重380N的建筑材料提升到樓頂，如圖所示。已知工人對繩子的拉力為200N，建筑材料在5s內勻速上升5m，不計繩重及摩擦。此過程中，下列說法正確的是（　?。?br />
A．動滑輪所受重力為10N
B．滑輪組所做的有用功為2000J
C．工人所用拉力的功率為380W
D．滑輪組的機械效率為95%
【解答】解：
A、由圖可知，有2段繩子拉著動滑輪，不計繩重及摩擦，根據F＝（G+G動）可知，動滑輪的重力為：G動＝nF﹣G＝2×200N﹣380N＝20N，故A錯誤；
B、有用功為：W有用＝Gh＝380N×5m＝1900J，故B錯誤；
C、繩端移動的距離s＝2h＝2×5m＝10m，
拉力做的總功W總＝Fs＝200N×10m＝2000J，
拉力的功率：P＝＝＝200W，故C錯誤；
D、該滑輪組的機械效率：η＝＝×100%＝95%，故D正確。
故選：D。
【點評】本題雖然是選擇題，實質是一綜合計算題，考查了使用滑輪組有用功、總功、功率、滑輪組的機械效率以及動滑輪重的計算，要求學生熟練掌握和應用公式及其變形式。
9．（2分）2022年5月14日，一架國產C919大飛機（如圖所示）從浦東機場起飛，經過三個多小時的飛行后安全降落，這標志著即將交付的首架C919大飛機首飛試驗成功。下列說法正確的是（　　）

A．飛機在升空過程中，飛行員的重力勢能逐漸增大
B．飛機從起飛到安全降落的整個過程中，飛行員的動能一直保持不變
C．飛機從起飛到安全降落的整個過程中，飛機的機械能一直保持不變
D．飛機降落后，在水平跑道上滑行過程中，飛機的動能轉化為重力勢能
【解答】解：
A、飛機在升空過程中，飛行員的質量不變，高度變大，重力勢能諑漸增大，故A正確；
B、飛機從起飛到安全降落的整個過程中，飛行員的質量不變，速度發生了變化，動能發生了變化，故B錯誤；
C、飛機從起飛到安全降落的整個過程中，質量不變，速度先變大后變小，動能先變大后變?。桓叨认茸兇蠛笞冃?，機械能先變大后變小，故C錯誤；
D、飛機降落后，在水平跑道上滑行過程中，飛機的質量不變，高度不變，重力勢能不變，速度變小，動能減小，不是動能轉化為重力勢能，故D錯誤。
故選：A。
【點評】本題考查了動能、重力勢能和機械能的變化，明確影響動能和重力勢能大小的因素是解題的關鍵。
（多選）10．（3分）如圖所示的四幅圖中，不能利用流體壓強與流速的關系解釋的是（　?。?br /> A．用吸管將飲料吸到嘴里
B．熱氣球騰空而起
C．向燒瓶澆冷水，停止沸騰的水又沸騰了
D．往b管中吹氣，a管中的水面上升
【解答】解：
A、用吸管吸飲料的原理是：先把吸管內的空氣吸走，在外界大氣壓的作用下，飲料被壓進吸管里，利用了大氣壓強，不能利用流體壓強與流速的關系解釋，故A符合題意；
B、熱氣球升空，是因?yàn)闊峥諝獾拿芏缺瓤諝獾拿芏刃。瑹釟馇蚴艿降母×Υ笥谥亓?，利用的是空氣的浮力，不能利用流體壓強與流速的關系解釋，故B符合題意；
C、向瓶底澆冷水，瓶內壓強變小，水的沸點降低，停止沸騰的水又沸騰了，不能利用流體壓強與流速的關系解釋，故C符合題意；
D、a管中水面上升，是因?yàn)橄騜管中吹氣時，a管上方的空氣流速增大、壓強減小，故D不符合題意。
故選：ABC。
【點評】本題考查了大氣壓的應用、沸點與氣壓的關系、浮力的利用、流體的壓強跟流速的關系等，是一道綜合題。
（多選）11．（3分）小明利用如圖所示的裝置探究凸透鏡成像的規律。將蠟燭放在凸透鏡左側適當位置，調整光屏到凸透鏡的距離，使?fàn)T焰在光屏上成清晰的像，分別測出物距u和像距v，實驗數據如下表。
實驗次數
1
2
3
4
5
物距u/cm
60
30
20
15
12
像距v/cm
12
15
20
30
60
下列說法正確的是（　　）
A．該凸透鏡的焦距為20cm
B．從第1次實驗到第5次實驗，成在光屏上的像越來越大
C．當u＝45cm時，移動光屏，可在光屏上成倒立、縮小的清晰實像
D．第5次實驗后，在貼近凸透鏡左側放一眼鏡片，向右移動光屏，能在光屏上成清晰的像，則眼鏡片對光起會聚作用
【解答】解：
A、根據表格中的數據可知，當u＝20cm時，v＝20cm，則u＝v＝2f，所以焦距為10cm，故A錯誤；
B、從第1次實驗到第5次實驗，物距始終大于焦距，物距變小，像距變大，像變大，故B正確；
C、當u＝45cm時，物距大于二倍焦距，移動光屏，可在光屏上成倒立、縮小的清晰實像，故C正確；
D、第5次實驗后，在貼近凸透鏡左側放一眼鏡片，向右移動光屏，能在光屏上成清晰的像，這說明像推遲會聚了，該眼鏡片是凹透鏡，對光起發散作用，故D錯誤。
故選：BC。
【點評】本題主要考查凸透鏡的成像規律、近視眼的對光線的作用，難度不大，是中考的熱點。
（多選）12．（3分）如圖所示的電路中，電源電壓不變，小燈泡L上標有“12V 12W”字樣，滑動變阻器R0的最大阻值為20Ω，a、b為電流表、電壓表其中之一，且不相同。只閉合開關S1，滑片P置于左端，電流表示數為1A；再閉合開關S2、S3，移動滑片P，電流表示數始終為1A。已知燈泡電阻隨溫度升高而增大。下列說法正確的是（　?。?br />
A．a(chǎn)為電壓表
B．電源電壓為12V
C．只閉合開關S1，若電流表示數為0.5A，則滑動變阻器接入電路的阻值為12Ω
D．將a與R0互換，開關均閉合，移動滑片P，滑動變阻器功率的最小值為7.2W
【解答】解：A、只閉合開關S，滑片P置于左端，電路為燈泡L的簡單電路；開關都閉合，移動滑片P，電流表示數始終為IA，說明b為電流表，把滑動變阻器短路了，導致滑動變阻器失去調節作用，則a為電壓表，故A正確；
B、燈泡額定電流為I額＝＝＝1A；
只閉合開關S，滑片P置于左端，則電路中只接燈泡，而電流表示數為1A，則燈泡電壓為電源電壓，即12V，故B正確；
C、只閉合開關Sp，若電流表示數為0.5A，則燈泡溫度不為額定電流時的溫度，電阻也不為額定電流時的電阻，為未知。則無法計算滑動變阻器接入電路的阻值，故C錯誤；
D、將a與R0互換，開關均閉臺，則電路為滑動變阻器和燈泡并聯，互不影響，根據公式P＝可知，移動滑片P，滑動變阻器接入電路的阻值最大時，功率最小，為Pmin＝＝＝7.2W，故D正確。
故選ABD。
【點評】本題考查歐姆定律的應用和電功率的計算，綜合性強，難度適中。
二、填空及簡答題（本大題共5個小題：每空1分，共13分）
13．（3分）2022年2月4日，來自河北省阜平縣大山深處的44名孩子，在北京冬奧會開幕式上用希臘語唱起《奧林匹克頌》，如圖所示。他們用歌聲走出了大山，走到了世界面前。孩子們的天籟之音是由他們的聲帶 　振動　產生的。我們能夠從伴奏中分辨出不同樂器發出的聲音，是由于它們發出聲音的 　音色　不同。世界各地的部分電視用戶是利用衛星接收和發射的 　電磁波　信號來收看現場畫面的。

【解答】解：孩子們的天籟之音是由他們的聲帶振動產生的；因?yàn)椴煌臉菲靼l(fā)出聲音的音色不同，所以我們可以通過它們的音色判斷樂器的種類；世界各地的部分電視用戶是利用衛星接收和發射的電磁波信號來收看現場畫面的。
故答案為：振動；音色；電磁波。
【點評】本題考查了聲音的產生、聲音的特征，以及電磁波的應用，基礎題。
14．（2分）在勞動課上，小明利用鉗子反復彎折鐵絲，彎折處鐵絲的溫度升高，這是通過 　做功　的方式改變鐵絲內能的。如圖所示，在剪斷鐵絲的過程中，鉗子是一個 　省力?。ㄟx填“省力”或“費力”）杠桿。

【解答】解：（1）彎折鐵絲時，人對鐵絲做功，機械能轉化為內能，物體的內能增大，溫度升高，分子熱運動更加劇烈，這是通過做功的方式改變鐵絲的內能；
（2）鋼絲鉗在使用過程中，動力臂大于阻力臂，是省力杠桿。
故答案為：做功；省力。
【點評】本題考查了改變內能的方法和杠桿的分類，我們要能夠根據我們學過的物理知識來解決我們生活中的實際問題。
15．（3分）雨過天晴，地面上會出現建筑物的影子，影子是由于 　光的直線傳播　形成的。通過地面上一層薄薄的積水還可以看到建筑物的像，如圖所示，像的大小與建筑物的大小 　相等　。一些建筑物外部采用了玻璃幕墻作為裝飾，強光照射到玻璃幕墻時會發生 　鏡面　反射，造成“光污染”。

【解答】解：（1）影子是沿直線傳播的光被不透明的建筑物擋住，在建筑物后面的地面上光照不到的地方形成影子；
（2）通過地面上一層薄薄的積水還可以看到建筑物的像，是平面鏡成像，像的大小與建筑物的大小相等；
（3）當強烈的太陽光照射到玻璃幕墻的表面時，會發生鏡面反射，反射光線非常集中，炫目的光會干擾人們的正常生活，造成“光污染”。
故答案為：光的直線傳播；相等；鏡面。
【點評】本題考查光的直線傳播、平面鏡成像以及光的鏡面反射，難度不大。
16．（3分）如圖所示，甲、乙兩列高鐵列車相向行駛，以甲車為參照物，乙車是 　運動　的。行駛的列車不提供動力后還能繼續向前運動，原因是 　列車具有慣性　。目前我國正在打造比飛機還快的“超級高鐵”，若“超級高鐵”以4000km/h的速度沿地球赤道繞一圈所用時間約為 　10　h。（已知地球赤道周長約為40000km）
【解答】解：甲、乙兩列高鐵列車相向行駛過程中，以甲車為參照物，乙車的位置不斷變化，所以是運動的；
行駛的列車不提供動力后還能繼續向前運動，原因是列車具有慣性，要保持原來的運動狀態；
由v＝得，
“超級高鐵”所用時間約為t＝＝＝10h。
故答案為：運動；列車具有慣性；10。
【點評】此題考查了運動和靜止的相對性、慣性現象及速度變形公式的運用，是一道力學綜合題。
17．（2分）一家火鍋店用某種材質的紙折成火鍋，加上水，放在點燃的天然氣爐上涮菜，如圖所示。天然氣屬于 　不可再生?。ㄟx填“可再生”或“不可再生”）能源。紙鍋中的水在沸騰過程中溫度 　保持不變?。ㄟx填“繼續升高”或“保持不變”），該溫度低于紙的著火點。若紙鍋中水的質量為1kg，水溫從20℃升高到100℃，則水需要吸收 　3.36×105　J的熱量。[已知水的比熱容為4.2×103J/（kg?℃）]

【解答】解：（1）天然氣不能源源不斷地從自然界獲得，也不可重復利用，故天然氣屬于不可再生能源；
（2）水沸騰時吸收熱量，溫度保持不變；
（3）水吸收的熱量：
Q吸＝cmΔt＝4.2×103J/（kg?℃）×1kg×（100℃﹣20℃）＝3.36×105J。
故答案為：不可再生；保持不變；3.36×105。
【點評】本題考查了能源的分類、水沸點的特點以及吸熱公式的應用等知識，屬于基礎知識的考查。
三、實驗探究題（本大題共3個小題：18題4分，19題6分，20題7分，共17分）
18．（4分）如圖是小明做“探究什么情況下磁可以生電”的實驗裝置。
（1）實驗時，小明通過觀察 　電流表的指針是否偏轉　來判斷電路中是否產生感應電流。
（2）小明進行了如圖乙所示的5次操作，其中能產生感應電流的是 ?、佗邰堋。ㄟx填所有符合要求的操作序號）。
（3）完成實驗后，小明認為實驗現象不太明顯，請你提出一條改進措施：　換一個磁性更強的磁體　。
（4）利用“磁生電”工作的裝置有 　動圈式話筒?。ㄟx填“電鈴”“揚聲器”“動圈式話筒”或“電磁起重機”）。
【解答】解：
（1）實驗時，通過觀察電流表的指針是否偏轉，來確定電路中是否產生感應電流，這用到了轉換法；
（2）①當導體AB水平向右運動時，會切割磁感線，產生感應電流；
②當導體AB豎直向上運動時，不會切割磁感線，不會產生感應電流；
③當導體AB斜向上運動時，會切割磁感線，產生感應電流；
④磁體水平向左運動時，會切割磁感線，產生感應電流；
⑤磁體豎直向上運動時，不會切割磁感線，不會產生感應電流；
綜合分析會產生感應電流的是：①③④；
（3）實驗現象不太明顯，說明感應電流太小，故需要增大感應電流；增大感應電流的方法：①換一個磁性更強的磁體；②加快導體AB切割磁感線的運動速度；③將導體AB換成多匝線圈；
（4）揚聲器是把電信號轉化為聲信號，利用通電導體在磁場中受力原理；電鈴、電磁起重機的主要部件是電磁鐵，利用電流的磁效應；動圈式話筒是把聲信號轉變成電信號的，聲信號的振動帶動線圈在磁場中振動，產生電流，是電磁感應原理。
故答案為：（1）電流表的指針是否偏轉；（2）①③④；（3）換一個磁性更強的磁體；（4）動圈式話筒。
【點評】本題主要考查學生對電磁感應現象的了解和掌握，難度中等，是中考的熱點。產生感應電流的條件注意三點：一是“閉合電路”，電路必須是完整的回路，二是“一部分導體”，不是全部的導體都在參與運動，三是“切割磁感線運動”，導體的運動必須是切割磁感線的，正切、斜切都可以，但不能不切割。
19．（6分）小明在做“研究影響摩擦力大小的因素”實驗時，利用一套器材依次完成如圖所示的實驗，其中甲、乙圖中長木板正面朝上，丙圖中長木板反面朝上，長木板的反面比正面粗糙。
（1）小明提出如下猜想：①滑動摩擦力的大小與接觸面所受的壓力有關；②滑動摩擦力的大小與接觸面的粗糙程度有關。如果小明要驗證猜想①，他應該選擇 　甲、乙　兩圖所示的實驗來操作；如果小明要驗證猜想②，他應該選擇 　乙、丙　兩圖所示的實驗來操作。
（2）實驗中，小明用彈簧測力計水平拉動木塊，使它沿水平長木板做勻速直線運動，此時彈簧測力計對木塊的拉力與木塊受到的滑動摩擦力大小相等，這是利用了 　二力平衡　的知識。
（3）小明分別對猜想①②進行了實驗驗證。在圖甲、丙實驗中彈簧測力計的示數分別為0.8N、1.2N，在圖乙實驗中，彈簧測力計的示數如圖丁所示，示數為 　1.0　N。
小明多次實驗后得出結論：接觸面所受的壓力越大，滑動摩擦力越大；接觸面越粗糙，滑動摩擦力越大。
（4）許多情況下摩擦是有用的，人們常常設法增大它。請寫出一個通過增加接觸面的粗糙程度來增大摩擦的實例：　鞋底的花紋　。
（5）實驗后，小明和同學們對實驗中存在的問題進行了交流，改進了實驗方案，設計了如圖戊所示的實驗裝置：將彈簧測力計固定不動、木塊掛在彈簧測力計的掛鉤上，不拉木塊，改為使長木板與木塊相對運動。再次驗證了猜相①②得出相同結論。針對實驗改進，同學們提出了以下觀點，其中不正確的是 　C　（選填序號）。
A.改進后，拉動長木板時不必保持勻速運動，更易于操作
B.改進后、測力計示數較穩定，容易讀出正確的數值
C.改進后、木塊穩定時受到的滑動摩擦力小于彈簧測力計對木塊的拉力
【解答】解：（1）要驗證滑動摩擦力的大小與接觸面所受的壓力有關，應保持接觸面的粗糙程度相同，使接觸面受到壓力不同，所以應選擇甲和乙；
要驗證滑動摩擦力的大小與接觸面的粗糙程度有關，應保持壓力相同，使接觸面的粗糙程度不同，所以應選擇乙和丙；
（2）用彈簧測力計水平拉動木塊，使它沿長木板做勻速直線運動，木塊處于平衡狀態，在水平方向受到的滑動摩擦力和拉力是一對平衡力，由二力平衡的知識可知，彈簧測力計對木塊的拉力與木塊受到的滑動摩擦力大小相等；
（3）由圖丁知，彈簧測力計分度值為0.1N，示數為1.0N；
（4）通過增加接觸面的粗糙程度來增大摩擦的實例：鞋底的花紋，是在壓力一定時，通過增大接觸面的粗糙程度來增大摩擦力；
（5）將彈簧測力計固定不動，易于讀數，誤差小，木塊掛在彈簧測力計的掛鉤上，不拉木塊，改為使長木板與木塊相對運動，木塊處于靜止?fàn)顟B(tài)，水平方向受到的拉力與摩擦力是一對平衡力，所以木塊受到的滑動摩擦力等于彈簧測力計的拉力，這樣便于操作，故AB正確，C錯誤。
故答案為：（1）甲、乙；乙、丙；（2）二力平衡；（3）1.0；（4）鞋底的花紋；（5）C。
【點評】本題是研究影響摩擦力大小因素的實驗，考查了實驗原理、彈簧測力計讀數、增大摩擦力的應用以及對實驗的改進，注意控制變量法的使用。
20．（7分）在“探究通過導體的電流與電壓和電阻的關系”實驗中，小明利用可調電壓電源（可調為1.5V、3.0V、4.5V、6.0V之一）、5個定值電阻（阻值分別為5Ω、10Ω、15Ω、20Ω、30Ω）、滑動變阻器（10Ω 1A）、電壓表和電流表做了如下實驗：

（1）他根據圖甲所示電路圖連接成了圖乙所示的實物電路，其中只有一根導線連接錯誤，請?jiān)谶@根導線上打“×”，并用筆重新畫一根正確連接的導線。（連線不要交叉）
（2）改正圖乙電路后，閉合開關前，滑動變阻器的滑片應置于 　左　端。
（3）實驗時小明設計了如下表格，通過表格可以看出，他的實驗?zāi)康氖翘骄客ㄟ^導體的電流與 　導體電阻　的關系。
實驗次數
1
2
3
4
5
R/Ω
5
10
15
20
30
I/A





（4）小明將電源電壓調為3V時，按（3）設計的方案進行實驗。
①圖丙是第2次實驗時電流表的示數，示數為 　0.2　A。
②當其中某個定值電阻接入電路時，無法滿足實驗條件，這個定值電阻的阻值為 　30　Ω。
（5）小明根據實驗數據描繪出了如圖丁所示的圖象，可以得出結論：　在導體兩端的電壓一定時，通過導體的電流與導體的電阻成反比　。
【拓展】小紅利用現有器材又做了下面的實驗：
①按圖甲連接電路，將電源電壓調到某個值，在電路安全條件下閉合開關，移動滑片直到電壓表示數為2.5V。
②保持滑片不動，換接入另一個定值電阻，調節電源電壓，在電路安全條件下閉合開關，發現電壓表示數恰好為2.5V。通過以上實驗現象可以推斷：此時滑動變阻器接入電路的阻值為 　4　Ω。
【解答】解：（1）由圖乙可知，圖中定值電阻沒有接入電路，定值電阻應串聯在電路中與電壓表并聯，電流從電壓表的正接線柱流入，負接線柱流出，如圖所示：；
（2）為了保護電路，閉合開關實驗前，應將滑動變阻器的滑片移到最大阻值處，由圖知，滑片右側電阻絲接入電路，所以滑片應移到阻值最大的左端；
（3）由表中數據可知，小明改變的是定值電阻的阻值，因此探究通過導體的電流與導體電阻的關系；
（4）①由圖乙可知，電流表的量程為0～0.6A，分度值為0.02A，由丙圖電流表的指針位置可知，讀數為0.2A；
②由表中數據可知，第2次所用定值電阻的阻值為10Ω，由歐姆定律可知，定值電阻兩端的電壓始終保持UV＝IR＝0.2A×10Ω＝2V，
根據串聯電路電壓的規律，變阻器分得的電壓：U滑＝U﹣UV＝3V﹣2V＝1V，電壓表示數為變阻器分得的電壓的＝2倍，根據分壓原理，當變阻器連入電路中的電阻最大為10Ω時，定值電阻的阻值為：R＝2×10Ω＝20Ω，因此定值電阻的阻值不能超過20Ω，故30Ω的定值電阻無法滿足實驗條件；
（5）由圖丁可知，I﹣的圖象為過原點的一條直線，因此電流與電阻的倒數成正比，故可得結論：在導體兩端的電壓一定時，通過導體的電流與導體的電阻成反比；
【拓展】根據電壓表的示數為2.5V，可以排除電源電壓為1.5V，
由串聯電路的電壓特點可知，當電源電壓為3V時，滑動變阻器兩端的電壓為：U滑＝U﹣UV＝3V﹣2.5V＝0.5V，
當電源電壓為4.5V時，滑動變阻器兩端的電壓為：U滑＝U﹣UV＝4.5V﹣2.5V＝2V，
當電源電壓為6V時，滑動變阻器兩端的電壓為：U滑＝U﹣UV＝6V﹣2.5V＝3.5V，
由串聯電路的分壓原理可知：滑動變阻器接入電路的電阻與定值電阻的阻值之比分別為：＝＝＝，＝＝＝，＝＝＝，
由題意可知，兩次實驗中滑動變阻器接入電路的阻值不變，因此兩次實驗中定值電阻的阻值之比可能為：＝＝，＝＝，＝＝，
由器材中的5個定值電阻的阻值可知，只有5Ω和20Ω滿足上述條件，故兩次的電源電壓分別為3V和4.5V，
因?yàn)榛瑒?dòng)變阻器的最大阻值為10Ω，結合＝和＝可知，定值電阻R1＝20Ω，R2＝5Ω，
因此滑動變阻器接入電路的阻值：R滑＝×20Ω＝4Ω。
故答案為：（1）如圖所示；（2）左；（3）導體電阻；（4）30；（5）在導體兩端的電壓一定時，通過導體的電流與導體的電阻成反比；【拓展】4。

【點評】本題探究通過導體的電流與電壓和電阻的關系，考查電路連接、注意事項、控制變量法和歐姆定律的應用以及分析圖象歸納結論的能力。
四、計算應用（本大題共2個小題：21題6分，22題7分，共13分）
21．（6分）質地均勻的長方體放在水平地面上，密度為1.5×103kg/m3，邊長如圖甲所示。另有一高為0.35m、底面積為2×10﹣2m2的薄壁圓筒形容器放在水平地面上，容器內盛有0.3m深的某種液體，如圖乙所示。將長方體由平放變?yōu)樨Q放，長方體對水平地面的壓強變化量與液體對容器底部的壓強恰好相等。（g取10N/kg）
（1）求長方體的質量；
（2）在圖甲中作出長方體所受重力的示意圖（“O”點為長方體的重心）；
（3）求液體的密度；
（4）在豎放的長方體上水平截取一部分，并將截取部分放入容器中，能使液體對容器底部的壓強最大且截取部分的質量最小，求截取部分所受的浮力。

【解答】解：（1）長方體的體積V＝0.1m×0.1m×0.3m＝3×10﹣3m3；
長方體的質量m＝ρV＝1.5×103kg/m3×3×10﹣3m3＝4.5kg；
（2）重力方向?yàn)樨Q直向下，作用點在重心上，根據力的示意圖的畫法作圖，故作圖如圖所示；
（3）當長方體水平放置時，長方體對水平地面的壓強p1＝＝＝＝1500Pa；
當長方體豎直放置時，長方體對水平地面的壓強p2＝＝＝＝4500Pa；
長方體對水平地面的壓強變化量Δp＝p2﹣p1＝4500Pa﹣1500Pa＝3000Pa；
液體的密度ρ液＝＝＝1.0×103kg/m3；
（4）使液體對容器底部的壓強最大，則要使液面上升到容器上表面；V排＝2×10﹣2m2×（0.35m﹣0.3m）＝10﹣4m3；
由于液體密度小于物體密度，所以物體沉底，物體受到的浮力F?。溅岩篻V排＝1.0×103kg/m3×10N/kg×10﹣4m3＝1N。
答：（1）長方體的質量是4.5kg；
（2；
（3）液體的密度是1.0×103kg/m3；
（4）截取部分所受的浮力是1N。
【點評】本題考查了密度公式的計算、重力的方向、液體壓強和浮力的計算。綜合性較強。
22．（7分）如圖所示，電源電壓為18V，R0為定值電阻，R為滑動變阻器，電流表量程為“0～0.6A”，電壓表量程為“0～15V”。閉合開關S，移動滑片，當滑片移至滑動變阻器中點時，電流表的示數為0.36A，電壓表的示數為3.6V。
（1）求R0的阻值；
（2）求滑動變阻器的最大阻值；
（3）在保證電路安全的情況下，電路消耗的最大功率為P1；將電壓表改接在R兩端，電路消耗的最小功率為P2。求P1：P2。

【解答】解：（1）由圖知，兩電阻串聯，電壓表測R0兩端電壓，電流表測電路中電流，
由歐姆定律可得，R0＝＝＝10Ω；
（2）由歐姆定律可得，電路的總電阻：
R總＝＝＝50Ω，
滑片在中點，由串聯電路的電阻規律有：
R＝R總﹣R0＝50Ω﹣10Ω＝40Ω，
所以變阻器的最大值R＝80Ω；
（3）當滑動變阻器左滑時，電路中電阻變小，電流變大，電路中電流最大為I大＝0.6A，
此時電壓表示數U0＝I大R0＝0.6A×10Ω＝6V＜15V，電路安全，符合題意；
當電壓表改接在R兩端，當滑片滑到最右端時，電壓表示數最大為15V，由分壓原理知，此時變阻器連入電路的阻值最大，電路中電流最小，
I小＝I0＝＝＝0.3A，
電流最小，電源電壓一定，電路消耗功率最小，
所以＝＝＝＝。
答：（1）R0的阻值為10Ω；
（2）滑動變阻器的最大阻值為40Ω；
（3）在保證電路安全的情況下，電路消耗的最大功率和最小功率比為2：1。
【點評】本題考查了串聯電路特點、歐姆定律以及電功率計算公式的靈活應用，正確分析計算出電路的最大和最小電流是關鍵，難度適中。
