初中物理中考復習 精品解析：2021年河北省中考物理試題（解析版）

這是一份初中物理中考復習 精品解析：2021年河北省中考物理試題（解析版），共17頁。試卷主要包含了選擇題，填空及簡答題，實驗探究題，計算應用題等內容，歡迎下載使用。

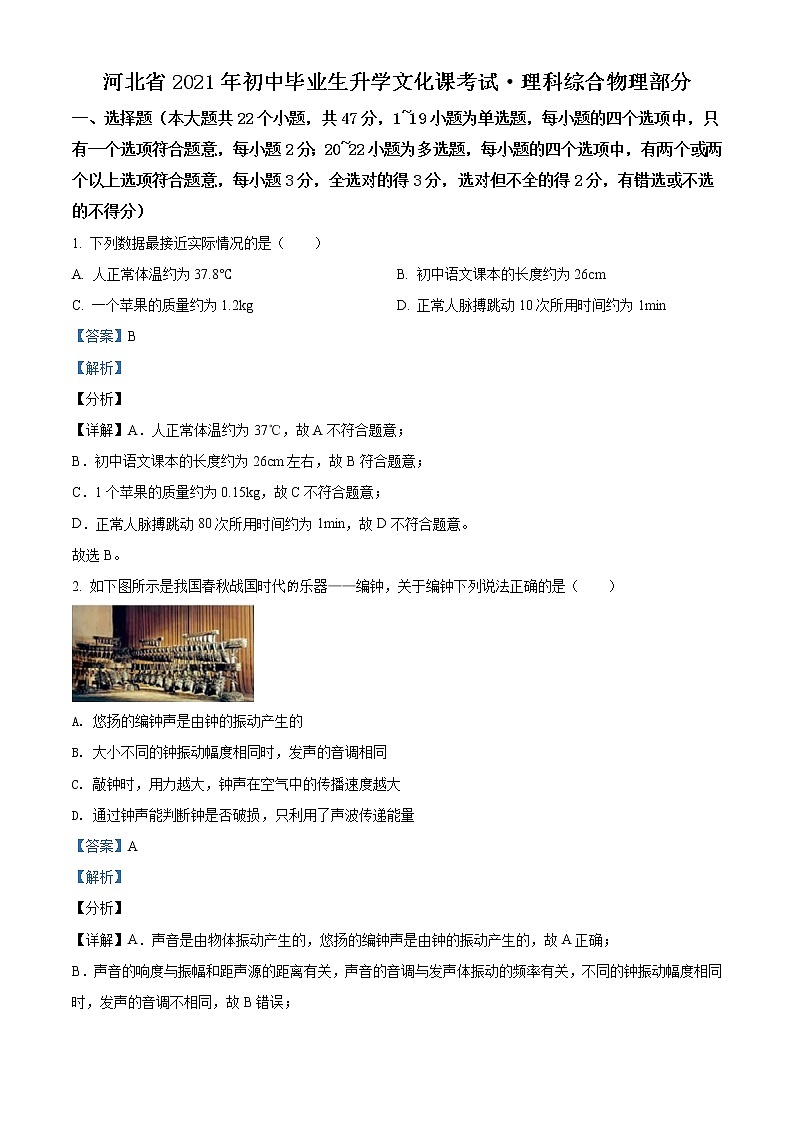

河北省2021年初中畢業生升學文化課考試·理科綜合物理部分一、選擇題（本大題共22個小題，共47分，1~19小題為單選題，每小題的四個選項中，只有一個選項符合題意，每小題2分；20~22小題為多選題，每小題的四個選項中，有兩個或兩個以上選項符合題意，每小題3分，全選對的得3分，選對但不全的得2分，有錯選或不選的不得分）1. 下列數據最接近實際情況的是（　?。?/span>A. 人正常體溫約為37.8℃ B. 初中語文課本的長度約為26cmC. 一個蘋果的質量約為1.2kg D. 正常人脈搏跳動10次所用時間約為1min【答案】B【解析】【分析】【詳解】A．人正常體溫約為37℃，故A不符合題意；B．初中語文課本的長度約為26cm左右，故B符合題意；C．1個蘋果的質量約為0.15kg，故C不符合題意；D．正常人脈搏跳動80次所用時間約為1min，故D不符合題意。故選B。2. 如下圖所示是我國春秋戰國時代樂器——編鐘，關于編鐘下列說法正確的是（　?。?/span>A. 悠揚的編鐘聲是由鐘的振動產生的B. 大小不同的鐘振動幅度相同時，發聲的音調相同C. 敲鐘時，用力越大，鐘聲在空氣中的傳播速度越大D. 通過鐘聲能判斷鐘是否破損，只利用了聲波傳遞能量【答案】A【解析】【分析】【詳解】A．聲音是由物體振動產生的，悠揚的編鐘聲是由鐘的振動產生的，故A正確； B．聲音的響度與振幅和距聲源的距離有關，聲音的音調與發聲體振動的頻率有關，不同的鐘振動幅度相同時，發聲的音調不相同，故B錯誤； C．敲鐘時，用力越大，鐘的振幅越大，響度越大。聲音的傳播速度與介質和溫度等因素有關，聲音的傳播速度與響度無關，聲音在空氣中的傳播速度是不變的，故C錯誤；D．聲音可傳遞信息和能量，通過鐘聲能判斷鐘是否破損，利用了聲波傳遞信息，故D錯誤。故選A。3. 下列光現象與物理知識對應正確的是（　?。?/span>A. 在平靜的湖面看到藍天白云——光的直線傳播B. 游泳池注水后看上去好像變淺了——光的反射C. 日出時，看到在地平線以下的太陽——光的折射D. 陽光透過樹葉間的縫隙射到地面上，形成圓形光斑——光的反射【答案】C【解析】【分析】【詳解】A．在平靜的湖面看到藍天白云是光的反射現象，故A錯誤；B．游泳池注水后看上去好像變淺了是光的折射現象，故B錯誤；C．日出時，看到在地平線以下的太陽是光的折射現象，故C正確；D．陽光透過樹葉間的縫隙射到地面上，形成圓形光斑是光的直線傳播現象，故D錯誤。故選C。4. 圖所示是探究電磁感應的實驗裝置，關于電磁感應現象，下列說法正確的是（　?。?/span>A. 奧斯特發現了電磁感應現象B. 利用電磁感應現象制作了電動機C. 導線在磁場中沿不同方向運動，導線中都會有感應電流產生D. 如果磁感線和切割磁感線方向都變得相反，導線中感應電流的方向不發生改變【答案】D【解析】【分析】【詳解】A．法拉第發現了電磁感應現象，故A錯誤；B．利用電磁感應現象制作了發電機，故B錯誤；C．導線在磁場中沿與磁感線平行方向運動，導線中不會有感應電流產生，故C錯誤；D．如果磁感線和切割磁感線方向都變得相反，由右手定則得，導線中感應電流的方向不發生改變，故D正確。故選D。5. 如圖所示的做法中符合安全用電原則的是（　　）A. 用濕抹布擦發光的燈泡B. 發現有人觸電迅速切斷電源C. 用手指觸碰插座的插孔D. 多個大功率用電器同時用一個插座【答案】B【解析】【分析】【詳解】A．用濕抹布擦發光的燈泡，水可以導電，有可能會造成觸電事故，故A不符合題意；B．發現有人觸電時，應該立即切斷電源，可防止救人時引發新的觸電事故，故B符合題意；C．安全用電要求不接觸低壓帶電體，不靠近高壓帶電體，故C不符合題意；D．一個插線板供多個大功率用電器同時工作，易造成干路電流過大而發生過載，故D不符合題意。故選B。6. 我國北方秋、冬兩季的清晨，樹枝上常出現霧凇，那么霧凇是怎么形成的？小明做了如圖所示實驗來進行探究，將冰塊放于易拉罐中并加入適量的鹽，用筷子攪拌一會兒，發現易拉罐內有冰與鹽水混合物，底部出現了白霜，則下列說法正確的是（　?。?/span>A. 霧凇是水蒸氣凝華形成的 B. 白霜是水蒸氣凝固形成的C. 霧凇形成過程中放出熱量 D. 易拉罐內冰與鹽水混合物的溫度低于0℃【答案】ACD【解析】【分析】【詳解】A．霧凇是水蒸氣遇冷放熱凝華成固態的冰晶附在樹枝上形成的，故A正確；B．白霜是水蒸氣遇到冷的瓶底凝華形成的，故B錯誤；C．霧凇是凝華形成的，凝華過程中放出熱量，故C正確；D．一個標準氣壓下，水的凝固點為0℃，水蒸氣要凝華成小冰晶需要溫度降低到0℃，且需要不斷放熱。將冰塊放于易拉罐中并加入適量的鹽，用筷子攪拌一會兒，發現易拉罐內有冰與鹽水混合物，底部出現了白霜，說明易拉罐內冰與鹽水混合物的溫度低于0℃。故D正確。故選ACD。7. 圖所示能夠說明流體壓強與流速關系的是（　　）A. 攔河壩設計成上窄下寬B. 向下吹氣，乒乓球不下落C. 用吸盤搬運玻璃D. 站在安全線以外候車【答案】BD【解析】【分析】【詳解】A．因為液體的壓強隨深度的增加而增大，攔河壩設計成上窄下寬，會更好的保護攔河壩，故A不符合題意；B．用漏斗向下吹氣，乒乓球不落下，漏斗上方的空氣流動速度變大，壓強變小，故B符合題意；C．用吸盤搬運玻璃，在使用吸盤時，吸盤內的空氣會被抽出，大氣壓能把吸盤緊緊的壓在玻璃上，故C不符合題意；D．列車在行駛時，周圍的空氣流動速度變大，壓強會變小，為了保護候車乘客的安全，需要站在安全線以外候車，故D符合題意。故選BD。8. 如圖所示電路，電源電壓不變，滑動變阻器R2的最大阻值與R1的阻值均為R0，a、b、c分別為電阻（阻值均為R0）、電流表、電壓表其中之一，且不相同。當S1、S3閉合時，移動滑片P，電路中消耗的功率始終為I02R0，下列有關說法正確的是（　　）A. b一定是電流表，c一定是電壓表B. 開關都閉合時，電路消耗功率為2I02R0C. 只閉合S1，若b為電壓表，P向右移動，b的示數可能變小D. 將a、c互換，開關都閉合時，電路中的電流可能為3I0【答案】BD【解析】【分析】【詳解】A．當S1、S3閉合時，電阻R1開路。移動滑片P，電路中消耗的功率始終為I02R0，說明此時電路中滑動變阻器被短路，故c一定是電流表。若a是電壓表，則整個電路相當于開路，故不符合題意，因此a是電阻，b是電壓表，故A錯誤；B．開關都閉合時，電阻與R1并聯，滑動變阻器被短路，電路的總電阻為電路中的電流電路消耗功率為故B正確；C．只閉合S1，電阻R1開路，滑動變阻器 R2與電阻串聯。若b為電壓表，電壓表測量滑動變阻器R2電壓，P向右移動，R2接入的阻值變大，b的示數會變大，故C錯誤；D．將a、c互換，開關都閉合時，電阻R1被短路，電阻與滑動變阻器R2并聯，當動變阻器R2接入的電阻為 時，電路中的電流為3I0，故D正確。故選BD。二、填空及簡答題（本大題共9個小題，第25小題3分，其他小題每空1分，共31分）9. 2021年5月15日7時18分，我國自主研發的“天問一號”探測器穩穩著陸在火星上，使我國成為世界上第二個成功著陸火星的國家。地面控制中心通過發射______向“天問一號”傳達指令。指南針是我國古代四大發明之一，指南針能夠指南北，是因為指南針受到了______的作用。【答案】    ①. 電磁波    ②. 地磁場【解析】【分析】【詳解】[1]電磁波可以傳遞信息，且可以在真空中傳播，地面控制中心通過發射電磁波向“天問一號”傳達指令。[2]磁場對放入其中的磁體會產生力的作用。指南針本身有磁性，放入地磁場中，受到地磁場的作用，總是指示南北方向。10. 圖所示是一幅撐桿跳高的圖片，關于撐竿跳高運動涉及的物理知識，回答下列問題。（1）問題：運動員對竿的力的作用效果是什么？回答：___________。（2）請從機械能角度提出一個問題并回答。問題：___________？回答：___________。【答案】    ①. 力可以使物體發生形變    ②. 見解析    ③. 見解析【解析】【分析】【詳解】（1）[1]由圖可知，竿變彎，說明力可以使物體發生形變。（2）[2][3]問題：運動員從最低點到最高點動能和重力勢能如何轉化？回答：動能轉化為重力勢能。11. 斧子的斧頭變松了，人們常用撞擊斧柄下端緊套在斧柄上（如圖所示），這是因為______，這樣斧頭就會牢牢地套在斧柄上了，斧柄下端撞擊木墩時，以斧柄為參照物，斧頭是______（選填“運動”或“靜止”）的。請在圖中畫出斧頭所受重力的示意圖。（    ）【答案】    ①. 斧頭具有慣性    ②. 運動    ③. 【解析】【分析】【詳解】[1]一切物體都有保持原來運動狀態不變的性質叫慣性。斧柄和斧頭原來都是運動的，當斧柄下端撞擊到木墩時，斧柄突然停止運動，由于斧頭具有慣性，斧頭原保持原來的運動狀態繼續運動，這樣斧頭就會牢牢地套在斧柄上了。[2]斧柄下端撞擊木墩時，以斧柄為參照物，斧頭相對于斧柄的位置發生了變化，故斧頭是運動的。[3]斧頭受到豎直向下的重力的作用，作用點在斧頭的重心，斧頭所受重力的示意圖如下圖所示：12. 小明用相同的酒精燈給質量相等的甲、乙兩種物質加熱。根據測量數據描繪溫度—時間的圖像如圖所示，由圖可知，甲物質比熱容______（選填“>”“<”或“=”）乙物質比熱容，用酒精燈給物體加熱，物體內能增大，溫度升高，這是通過______方式實現的。實驗完成后，酒精燈中剩余酒精的熱值______（選填“變大”、“變小”或“不變”）。【答案】    ①. <    ②. 熱傳遞    ③. 不變【解析】【分析】【詳解】[1]根據比熱容公式Q=cmΔt，質量相等的甲、乙兩種物質，加熱相同時間，吸收的熱量相同，從圖中可知，甲的溫度升高得較高，那么甲的比熱容較小，即甲物質比熱容小于乙物質比熱容。[2]改變物體內能有做功和熱傳遞兩種方式，給物體加熱時，溫度升高，內能增大，這是通過熱傳遞的方式實現的。[3]熱值是燃料本身的屬性，不會隨燃料質量的變化而變化，故選填不變。13. 太陽能是______（選填“可再生”或“不可再生”）能源，直接利用太陽能可有效地減少碳排放，圖所示是一輛低碳化未來汽車，車頂部裝有高效光電轉換器，它可將________能轉化為電能；車輪輪轂其實是風力發電機，可以把捕捉到的風能轉化為_________能。【答案】    ①. 可再生    ②. 太陽    ③. 電【解析】【分析】【詳解】[1]太陽能取之不盡用之不竭，且清潔無污染，屬于可再生能源。[2]光電轉換器的作用是將太陽能轉變?yōu)殡娔堋?/span>[3]風力發電機的作用是將風能轉變?yōu)殡娔堋?/span>三、實驗探究題（本大題共4小題；第32小題4分，第33小題6分，第34、35小題各7分，共24分）14. 小明用凸透鏡、蠟燭、光屏和光具座等器材，探究凸透鏡成像的規律。
 （1）實驗時，使___________同一水平高度。（2）當蠟燭、凸透鏡、光屏在圖所示位置時，光屏上出現了等大清晰的像，此凸透鏡的焦距為_______cm。（3）保持凸透鏡位置不動，在（2）實驗基礎上，想要在光屏上得到縮小清晰的燭焰像，接下來的操作是_______。（4）保持凸透鏡位置不動，把蠟燭移到45cm處，無論怎樣移動光屏，光屏上始終接收不到像，小明觀察像的方法是_______。【答案】    ①. 蠟燭燭焰、凸透鏡光心、光屏中心    ②. 10.0    ③. 將蠟燭和光屏均向左移動合適的距離    ④. 在凸透鏡右側合適位置直接觀察【解析】【分析】【詳解】（1）[1]實驗時，為了使像成在光屏的中央，蠟燭燭焰、凸透鏡光心、光屏中心應該在同一高度上。（2）[2]根據凸透鏡成像規律可知，當物體在二倍焦距時，物體和像等大，所以此時則該凸透鏡的焦距為10.0cm。（3）[3]根據凸透鏡成像規律可知，當像為倒立縮小實像時，物體在二倍焦距之外，所以需要將蠟燭向左移動，根據“物遠像近像變小”可知，光屏也應該向左移動。（4）[4]保持凸透鏡位置不動，把蠟燭移到45cm處，此時蠟燭在一倍焦距以內，成虛像，光屏上觀察不到像，需要在凸透鏡右側合適位置通過透鏡直接觀察。15. 小明和小紅對具有吸水性的小石塊的密度進行了測量。（已知）（1）小明的實驗過程如下： ①將天平放置于水平桌面上，游碼放到標尺左端的零刻度線處，天平上指針的位置如圖所示，下一步的操作是______；②用調節好的天平測出小石塊的質量為m；③往量筒中倒入適量的水，讀出水面對應的刻度值為；④用細線系好小石塊將其浸沒在量筒里的水中，讀出水面對應的刻度值為；⑤小石塊的密度：=______；（2）小紅的實驗過程如下：①將用細線系好的小石塊掛在彈簧測力計下，測出小石塊重為G；②將掛在彈簧測力計下的小石塊______在水中，讀出彈簧測力計示數為F；③小石塊的密度：=______；（3）對小明和小紅的實驗進行分析與論證，可知小明實驗的測量值比小石塊密度的真實值______（選填“偏大”或“偏小”）。為了使測量結果更準確，可以在完成小明的實驗步驟②后，將______，再繼續進行實驗。【答案】    ①. 向左調節平衡螺母，使天平平衡    ②.     ③. 完全浸沒    ④.     ⑤. 偏大    ⑥. 具有吸水性的小石塊浸沒在水中吸足水【解析】【分析】【詳解】（1）[1]從圖中可以看出分度尺向右偏，說明右邊更重，左邊輕，所以需要將平衡螺母向左邊調節，使得左右兩邊平衡，天平水平平衡。[2]根據題意，小石塊的質量直接由天平測出，質量為m，而體積是使用量筒將固體浸入液體中間接測出，易知，小石塊的體積為根據密度計算公式可得，小石塊的密度為（2）[3]因為測量密度時需要測量質量和密度，質量可以根據測量出來的重力進行計算獲得，所以還需要體積，因為物體在完全浸沒時排開液體體積與物體體積相等，所以在只有彈簧測力計的情況下，可以通過測量完全浸沒時的浮力來進行體積計算，所以應該將小石塊完全浸沒在水中。[4]根據可知，物體的質量為因為物體完全浸沒時彈簧測力計的示數為F，根據稱重法計算浮力可知，此時物體受到的浮力為根據阿基米德原理可得，物體排開液體的體積也即物體體積為根據密度計算公式可得，小石塊的密度為（3）[5]因為干燥的石頭具有吸收性，能夠吸收水分，所以測量體積時由于石頭吸收掉一部分水分，從而使得測得的偏小，所以計算出來的石塊體積偏小，密度偏大。[6]因為密度的偏差來源于石塊吸收水分使得體積偏小，所以在測量完質量后，應該讓石塊充分吸收水分，然后再進行體積測量。16. 小明利用圖所示的電路來探究串聯電路的部分特點，已知R1=2Ω，R2=4Ω，R3=5Ω，R4=10Ω，電源電壓可調。（1）請根據圖所示電路圖用筆畫線代替導線將圖所示實物圖補充完整；（此時電源電壓為3V）（    ）（2）電路連接完成后，閉合開關S，發現電壓表、電流表均無示數；小明又將電壓表并聯在R2兩端，閉合開關S，發現電壓表有示數，電流表無示數，則電路中一定存在的故障是______（選填字母）；A．R1處短路          B．R2處斷路          C．電流表處短路（3）排除故障后，繼續實驗，實驗中，小明調節了電源電壓，換用了規格不同的電阻，分別將電壓表并聯在AB、BC和AC兩端，收集的數據如下表。 I/AUAB/VUBC/VUAC/V1R1與R2串聯0.51232R2與R3串聯0.20.811.83R3與R4串聯0.31.534.54R1與R4串聯 156①表格中第4次實驗空格處的數據為______；②探究串聯電路中電壓的關系時，分析表中數據可得其規律是______；③探究串聯電路中電阻的關系時，分析表中數據可得其規律是______；④探究串聯電路中電壓與電阻關系時，分析表中數據可得其關系是______；【拓展】完成實驗后，小紅連接了如圖所示電路，已知R0>R1，調整電源電壓，將電壓表分別并聯在AB、BC和AC兩端，電壓表指針三次偏轉中，其中一次滿偏，一次偏轉的角度為滿偏的三分之二，則所有符合上述情況的R0的最大值與最小值之比是______。【答案】    ①.     ②. B    ③. 0.5    ④. 串聯電路中總電壓等于各部分電路電壓之和    ⑤. 串聯電路中總電阻等于各電阻之和    ⑥. 串聯電路中，電壓之比等于電阻之比（串聯電路中，電壓與電阻成正比或串聯電路中，電阻越大，其兩端電壓越大）    ⑦. 13∶3【解析】【分析】【詳解】（1）[1]由圖可知，兩端組的總阻值為電路中的電流為所以電流表選用0～0.6A量程，如圖（2）[2]電路連接完成后，閉合開關S，發現電壓表、電流表均無示數，說明電路中出現斷路，小明又將電壓表并聯在R2兩端，閉合開關S，發現電壓表有示數，電流表無示數，說明電阻R2斷路，故B符合題意，AC不符合題意。故選B。（3）①[3]R1與R4串聯時，電路中的總電阻為電源電壓為6V，根據可知，電路中的電流為②[4]探究串聯電路中電壓的關系時，由表格數據可知可得其規律是：串聯電路中總電壓等于各部分電路電壓之和。③[5]探究串聯電路中電阻的關系時，分析表格數據可知，以此類推，可得其規律是：串聯電路中總電阻等于各電阻之和。④[6]探究串聯電路中電壓與電阻關系時，由表格數據可知，即以此類推，可知：串聯電路中，電壓之比等于電阻之比（串聯電路中，電壓與電阻成正比或串聯電路中，電阻越大，其兩端電壓越大）。[7] 已知R0>R1，調整電源電壓，將電壓表分別并聯在AB、BC和AC兩端，電壓表指針三次偏轉中，其中一次滿偏，一次偏轉的角度為滿偏的三分之二，則所有符合上述情況的的電壓組合為13V、2V、15V；5V、10V、15V；2V、3V、5V；1V、2V、3V；四組數值中，第一組時，根據串聯電路電壓規律，R0阻值最大第三組時，根據串聯電路電壓規律，R0阻值最小則所有符合上述情況的R0的最大值與最小值之比是四、計算應用題（本大題共3個小題；第36小題5分，第37小題6分，第38小題7分，共18分，解答時，要求有必要的文字說明、公式和計算步驟等，只寫最后結果不得分）17. 圖甲是一輛起重車的圖片，起重車的質量為9.6t，有四個支撐腳，每個支撐腳的面積為0.3m2，起重時汽車輪胎離開地面。圖乙是起重車吊臂上的滑輪組在某次作業中將質量為1200kg的貨物勻速提升，滑輪組上鋼絲繩的拉力F為5000N，貨物上升過程中的s-t圖像如圖丙所示。（不考慮繩重，g取10N/kg），求：（1）提升貨物過程中起重車對水平地面的壓強；（2）拉力F的功率；（3）提升貨物過程中滑輪組的機械效率。
 【答案】（1）；（2）3750W；（3）【解析】【分析】【詳解】解（1）提升貨物過程中起重車的總重為提升重物時，受力面積為提升貨物過程中起重車對水平地面壓強（2）物體的速度為繩子的速度為拉力F的功率（3）提升貨物過程中滑輪組的機械效率答：（1）提升貨物過程中起重車對水平地面的壓強為；（2）拉力F的功率為；（3）提升貨物過程中滑輪組的機械效率。18. 如圖所示，小燈泡L規格為“5V 1W”，R0=50Ω，電源電壓不變，電流表的量程為“0~0.6A”、“0~3A”。閉合開關，小燈泡L正常發光。（1）求R0的功率和電源電壓；（2）拆除小燈泡L，從規格分別為“10Ω 1A”、“100Ω 0.5A”的滑動變阻器中選擇其中之一，以及若干導線連入電路，選擇哪種規格的變阻器電路消耗的功率最大？最大功率是多少？【答案】（1），；（2）“100Ω 0.5A”；12W【解析】【分析】【詳解】（1）分析電路，閉合開關，小燈泡和電阻串聯，電流表測該電路電流。小燈泡正常發光，流過小燈泡的電流流過R0的電流R0的功率R0兩端電壓電源電壓（2）由題意知，滑動變阻器和定值電阻并聯時，電路消耗的功率可實現最大，當“10Ω 1A”接入電路時，流過10Ω電阻的最小電流1.5A大于該電阻允許的最大電流1A，該電阻會被損壞，故舍去。所以選擇“100Ω 0.5A”的滑動變阻器接入電路時電路消耗的功率可達到最大，此時流過100Ω電阻的最大電流I滑max=0.5A。流過電阻的電流干路最大電流Imax=I滑max+IR0=0.5A+0.3A=0.8A電路最大功率Pmax=U電Imax=15V×0.8A=12W答：（1）R0的功率為；電源電壓為；（2）選擇“100Ω 0.5A”變阻器電路消耗的功率最大；最大功率是12W。
