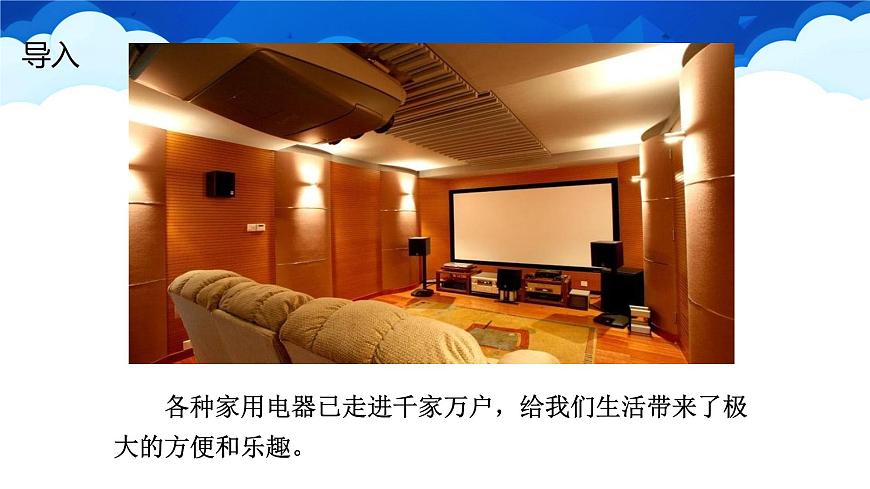

各種家用電器已走進千家萬戶，給我們生活帶來了極大的方便和樂趣。

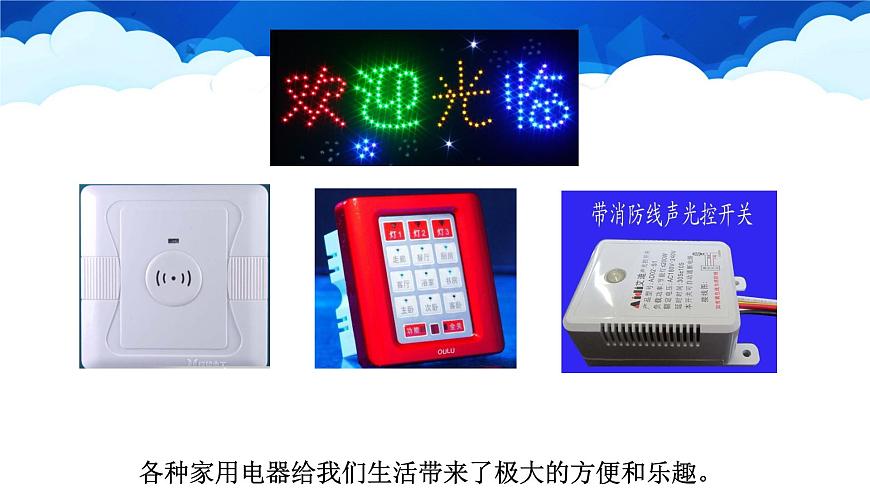

各種家用電器給我們生活帶來了極大的方便和樂趣。

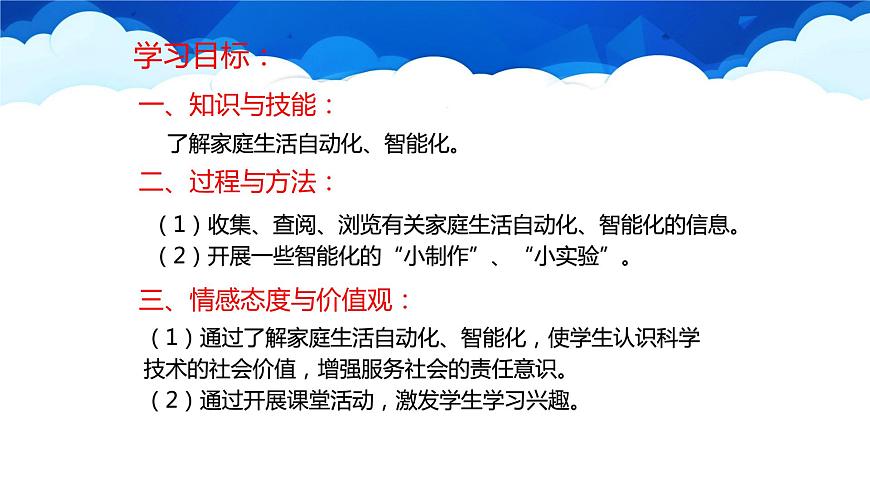

（1）收集、查閱、瀏覽有關家庭生活自動化、智能化的信息。（2）開展一些智能化的“小制作”、“小實驗”。
三、情感態度與價值觀：
（1）通過了解家庭生活自動化、智能化，使學生認識科學技術的社會價值，增強服務社會的責任意識。（2）通過開展課堂活動，激發學生學習興趣。
了解家庭生活自動化、智能化。
學點　住宅樓道燈的自動控制

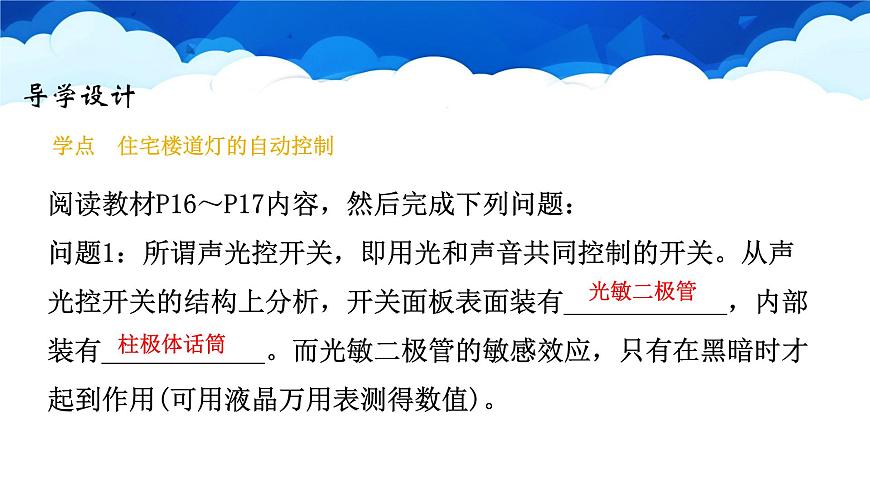

閱讀教材P16～P17內容，然后完成下列問題：問題1：所謂聲光控開關，即用光和聲音共同控制的開關。從聲光控開關的結構上分析，開關面板表面裝有____________，內部裝有____________。而光敏二極管的敏感效應，只有在黑暗時才起到作用(可用液晶萬用表測得數值)。

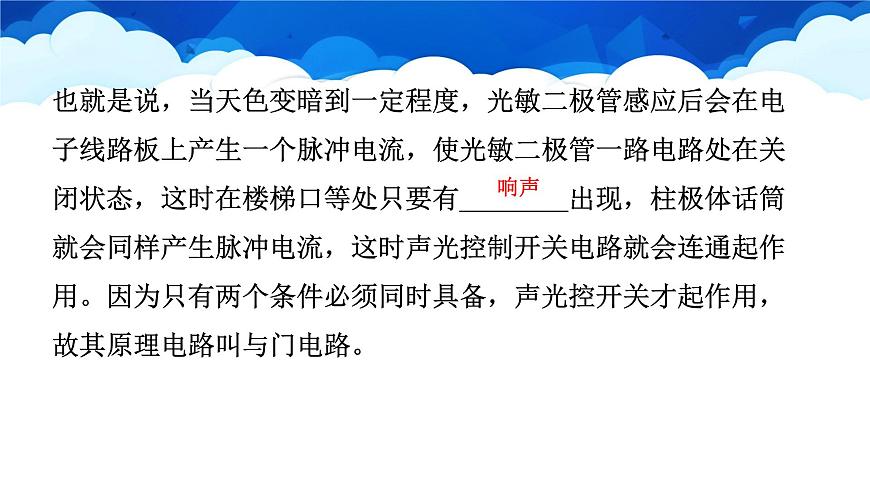

也就是說，當天色變暗到一定程度，光敏二極管感應后會在電子線路板上產生一個脈沖電流，使光敏二極管一路電路處在關閉狀態，這時在樓梯口等處只要有________出現，柱極體話筒就會同樣產生脈沖電流，這時聲光控制開關電路就會連通起作用。因為只有兩個條件必須同時具備，聲光控開關才起作用，故其原理電路叫與門電路。

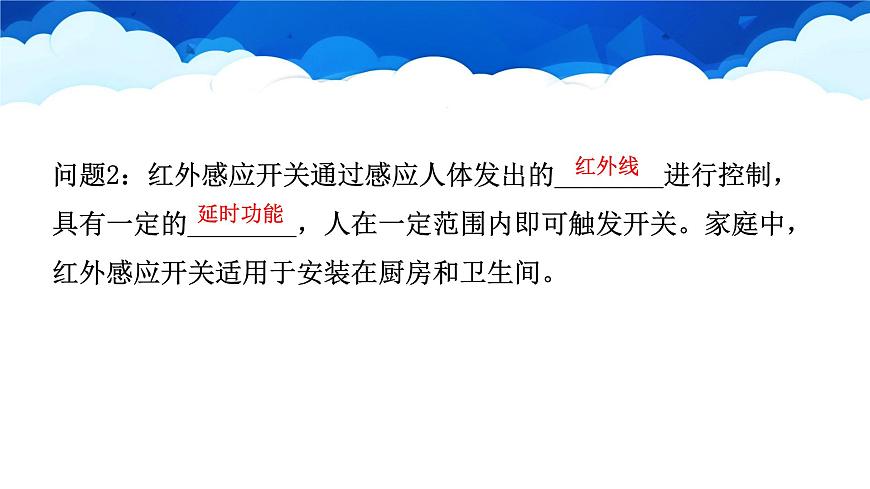

問題2：紅外感應開關通過感應人體發出的________進行控制，具有一定的________，人在一定范圍內即可觸發開關。家庭中，紅外感應開關適用于安裝在廚房和衛生間。
類型一　家庭生活自動化

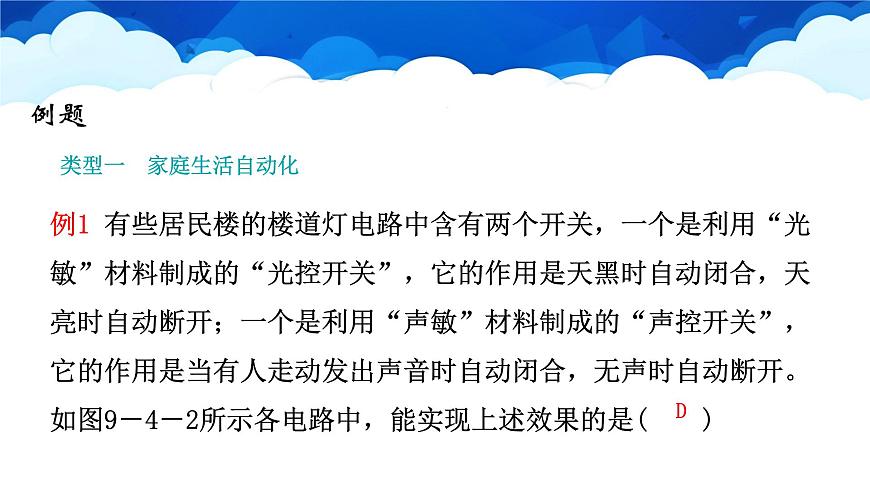

例1 有些居民樓的樓道燈電路中含有兩個開關，一個是利用“光敏”材料制成的“光控開關”，它的作用是天黑時自動閉合，天亮?xí)r自動斷開；一個是利用“聲敏”材料制成的“聲控開關”，它的作用是當有人走動發出聲音時自動閉合，無聲時自動斷開。如圖9－4－2所示各電路中，能實現上述效果的是(　　)
[解析] 電路中開關控制用電器時，開關和用電器是串聯的；光控開關和聲控開關同時控制一盞燈，符合光線暗到一定程度，而且有一定的聲音時電燈才發光，兩個開關和燈泡應該是串聯的。圖A中，只要天黑時，不論有沒有人走動，燈泡都發光，不符合題意；圖B中，只要有人走動或只要天黑時，燈泡都發光，不符合題意；圖C中，只要有人走動，無論天黑或天亮，燈泡都發光，不符合題意；圖D中，有人走動，并且天黑時，燈泡才能發光，符合題意。
類型二　家庭生活智能化
(1)使用該水龍頭時，感應窗發出的紅外線照射到手上發生了_______，感應窗內的紅外線接收管接收到信號后控制出水。(2)當手一直處在感應范圍內時，該水龍頭在連續出水4 s后即自動停水6 s，如此反復。林紅同學用20 s洗一次手，則使用該水龍頭比使用持續出水的普通水龍頭能節水________mL。(設水龍頭的出水量均為30 mL/s)
[解析] (1)感應窗發出紅外線，照射到手上，發生反射，改變傳播方向，重新被感應窗接收，控制出水情況。(2)據題意可知，水龍頭出水4 s，停水6 s，則20 s的時間內，水龍頭出水時間是8 s，停水時間是12 s，則節水量是V＝30 mL/s×12 s＝360 mL。
1．在聲控和光控電燈中起到自動控制作用的那部分元件，主要是用__________材料制成的。
2．冰箱的壓縮機由一只溫控開關自動控制的電動機帶動，冷藏室中的照明燈由冰箱的門控制，它們組成的電路是串聯電路還是并聯電路呢？請寫出你的猜想和判斷方法。你的猜想是：________________；你的判斷方法是：__________________________________________________________________________________________________________________________________________________________________________。
觀察當照明燈亮?xí)r，壓縮機是否也在工作。若壓縮機不工作，則兩者是并聯的；若壓縮機在工作，再馬上擰下照明燈觀察，此時壓縮機不工作，則兩者是串聯的，此時壓縮機還在工作，則兩者是并聯的
