2020-2021學年第2節 家庭電路電流過大的原因綜合訓練題

這是一份2020-2021學年第2節 家庭電路電流過大的原因綜合訓練題，共5頁。試卷主要包含了關于保險絲,下列說法正確的是，閱讀下列材料,回答文后問題等內容，歡迎下載使用。

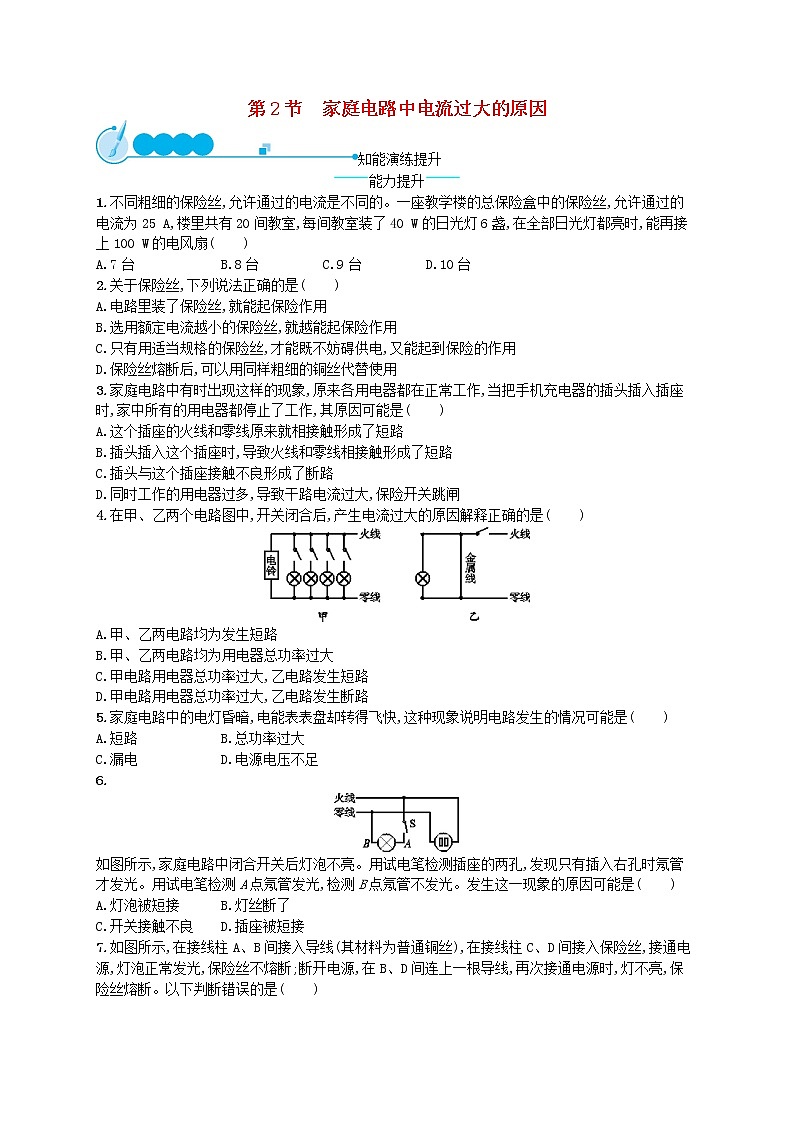

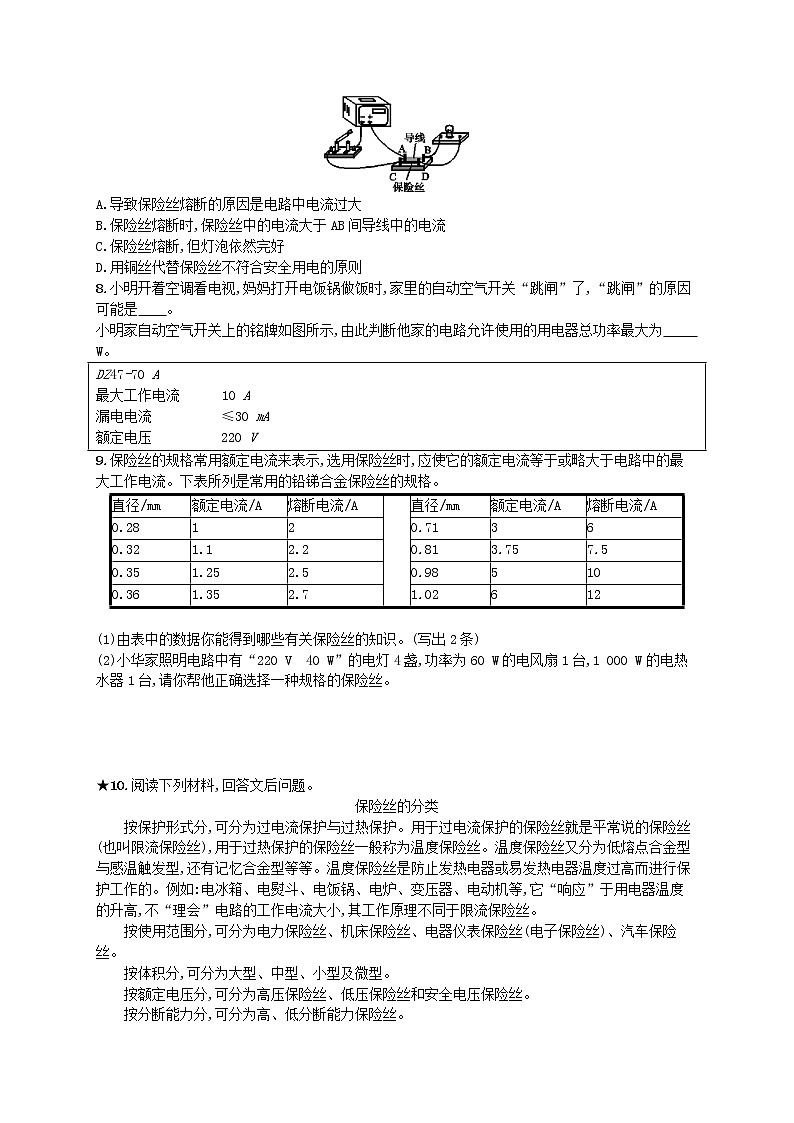

第2節　家庭電路中電流過大的原因知能演練提升能力提升1.不同粗細的保險絲,允許通過的電流是不同的。一座教學樓的總保險盒中的保險絲,允許通過的電流為25 A,樓里共有20間教室,每間教室裝了40 W的日光燈6盞,在全部日光燈都亮?xí)r,能再接上100 W的電風扇(　　)A.7臺 B.8臺 C.9臺 D.10臺2.關于保險絲,下列說法正確的是(　　)A.電路里裝了保險絲,就能起保險作用B.選用額定電流越小的保險絲,就越能起保險作用C.只有用適當規格的保險絲,才能既不妨礙供電,又能起到保險的作用D.保險絲熔斷后,可以用同樣粗細的銅絲代替使用3.家庭電路中有時出現這樣的現象,原來各用電器都在正常工作,當把手機充電器的插頭插入插座時,家中所有的用電器都停止了工作,其原因可能是(　　)A.這個插座的火線和零線原來就相接觸形成了短路B.插頭插入這個插座時,導致火線和零線相接觸形成了短路C.插頭與這個插座接觸不良形成了斷路D.同時工作的用電器過多,導致干路電流過大,保險開關跳閘4.在甲、乙兩個電路圖中,開關閉合后,產生電流過大的原因解釋正確的是(　　)A.甲、乙兩電路均為發生短路B.甲、乙兩電路均為用電器總功率過大C.甲電路用電器總功率過大,乙電路發生短路D.甲電路用電器總功率過大,乙電路發生斷路5.家庭電路中的電燈昏暗,電能表表盤卻轉得飛快,這種現象說明電路發生的情況可能是(　　)A.短路 B.總功率過大C.漏電 D.電源電壓不足6.如圖所示,家庭電路中閉合開關后燈泡不亮。用試電筆檢測插座的兩孔,發現只有插入右孔時氖管才發光。用試電筆檢測A點氖管發光,檢測B點氖管不發光。發生這一現象的原因可能是(　　)A.燈泡被短接 B.燈絲斷了C.開關接觸不良 D.插座被短接7.如圖所示,在接線柱A、B間接入導線(其材料為普通銅絲),在接線柱C、D間接入保險絲,接通電源,燈泡正常發光,保險絲不熔斷;斷開電源,在B、D間連上一根導線,再次接通電源時,燈不亮,保險絲熔斷。以下判斷錯誤的是(　　)A.導致保險絲熔斷的原因是電路中電流過大B.保險絲熔斷時,保險絲中的電流大于AB間導線中的電流C.保險絲熔斷,但燈泡依然完好D.用銅絲代替保險絲不符合安全用電的原則8.小明開著空調看電視,媽媽打開電飯鍋?zhàn)鲲垥r(shí),家里的自動空氣開關“跳閘”了,“跳閘”的原因可能是 　。 小明家自動空氣開關上的銘牌如圖所示,由此判斷他家的電路允許使用的用電器總功率最大為　　　　W。 DZ47-70 A最大工作電流　　　10 A漏電電流 ≤30 mA額定電壓 220 V9.保險絲的規格常用額定電流來表示,選用保險絲時,應使它的額定電流等于或略大于電路中的最大工作電流。下表所列是常用的鉛銻合金保險絲的規格。直徑/mm額定電流/A熔斷電流/A 直徑/mm額定電流/A熔斷電流/A0.28120.71360.321.12.20.813.757.50.351.252.50.985100.361.352.71.02612 (1)由表中的數據你能得到哪些有關保險絲的知識。(寫出2條)(2)小華家照明電路中有“220 V　40 W”的電燈4盞,功率為60 W的電風扇1臺,1 000 W的電熱水器1臺,請你幫他正確選擇一種規格的保險絲。    ★10.閱讀下列材料,回答文后問題。保險絲的分類按保護形式分,可分為過電流保護與過熱保護。用于過電流保護的保險絲就是平常說的保險絲(也叫限流保險絲),用于過熱保護的保險絲一般稱為溫度保險絲。溫度保險絲又分為低熔點合金型與感溫觸發型,還有記憶合金型等等。溫度保險絲是防止發熱電器或易發熱電器溫度過高而進行保護工作的。例如:電冰箱、電熨斗、電飯鍋、電爐、變壓器、電動機等,它“響應”于用電器溫度的升高,不“理會”電路的工作電流大小,其工作原理不同于限流保險絲。按使用范圍分,可分為電力保險絲、機床保險絲、電器儀表保險絲(電子保險絲)、汽車保險絲。按體積分,可分為大型、中型、小型及微型。按額定電壓分,可分為高壓保險絲、低壓保險絲和安全電壓保險絲。按分?jǐn)嗄芰Ψ?可分為高、低分?jǐn)嗄芰ΡｋU(xiǎn)絲。(1)家庭電路中的保險絲按保護形式分,有　　　　　　　　　　和　　　　　　　　　　兩種。平時家庭電路中接在總開關后的保險絲屬于　　　　　　　　　　,也叫　　　　　　　　　　;而加在電爐旁的保險絲屬于　　　　　　　　,也叫　　　　　　　　　　。 (2)安全電壓保險絲若接入家庭電路的保險盒中,則保險絲　　　　。 (3)關于保險絲下列說法正確的是(　　)A.溫度保險絲和限流保險絲的工作原理相同B.電力保險絲、電器儀表保險絲是按額定電壓分類的C.大型、中型、小型及微型是按保險絲體積分類的D.高、低分?jǐn)嗄芰ΡｋU(xiǎn)絲是按使用范圍分類的探究創新★11.一臺冷熱兩用空調,其銘牌如下表所示。問:電源電壓220 V頻率50 Hz額定制冷功率1 280 W額定制熱功率1 380 W (1)若用空調提高室溫,開機后,電路中的電能表的示數由168 kW·h運轉到168.69 kW·h時,空調待機,則空調工作多長時間?(2)空調正常工作時,電路中的保險絲的額定電流不應小于多少?
知能演練·提升1.A　P總=U總I總=220 V×25 A=5 500 W,P實=20×6×40 W=4 800 W,P風扇=P總-P實=700 W,=7(臺)。2.C　電路中的保險絲在電流過大時起保護作用,它不僅允許電路中用電器正常工作,還要起到保險作用,所以它的選擇是有要求的,應讓保險絲的額定電流等于或略大于用電器正常工作的電流。3.B　若是插座處原來有短路,則在沒有插入手機充電器之前,電路就已經出現了短路,室內用電器不會正常工作,故選項A錯誤;若是插頭插入這個插座導致火線和零線相接觸形成了短路,則室內所有的用電器全部停止工作,若不及時斷電會發生火災,故選項B正確;若是充電器的插頭與插座斷路,則充電器不工作,不會影響室內其他用電器,故選項C錯誤;手機充電器的功率很小,使用后不會導致干路中總電流過大、保險開關跳閘,故選項D錯誤。4.C　家庭電路中電流過大總共有兩個原因,分別是短路和總功率過大。圖甲中用電器總功率等于各個用電器功率之和,并聯的用電器越多,總功率越大,根據公式P=UI,電流會非常大,故甲電路用電器總功率過大;圖乙中金屬線將火線和零線接通,造成短路,電流直接通過導線,由于導線電阻很小,導致電流過大,故乙電路發生短路。5.B　電燈昏暗說明電燈仍在工作,即不是短路,整個線路沒有產生電火花或有線頭裸露在外,即不漏電。從已知條件來判斷不能確定總電源的電壓是否不足。當電路中用電器總功率過大時,干路電流變大,導線上有電阻,導線上分擔電壓變大,總電壓不變時,燈分擔的實際電壓變小,達不到燈正常工作時的電壓,也達不到正常發光時的功率,所以電燈昏暗。6.B　閉合開關后燈泡不亮,說明電路很可能斷路,若燈泡被短接或插座被短接,則整個電路發生短路,造成電路總開關斷開,氖管不可能發光,選項A、D錯誤;若開關接觸不良,則試電筆接觸A點時,氖管不可能發光,選項C錯誤;燈絲斷了,小燈泡斷路,氖管在A點仍能發光,在B點不發光,故選項B正確。7.B　斷開電源,在B、D間連上一根導線,再次接通電源時,燈發生短路,不亮,保險絲熔斷,是由于電流過大導致的,故A正確;此時保險絲和導線串聯,故電流相等,故B錯誤;由于燈泡發生短路,所以雖然保險絲熔斷,但燈泡是完好的,故C正確;據安全用電的知識可知,絕對不能用銅絲代替保險絲,故D正確。8.解析 由題圖可知,小明家安裝的空氣開關只能允許使用的用電器總功率為2 200 W,空調、電飯鍋都是大功率用電器,同時使用時“跳閘”是因過載造成。答案 電路中總功率過大　2 2009.解析 (1)①保險絲的熔斷電流是額定電流的2倍;②直徑越大的保險絲,熔斷電流和額定電流越大。(2)P總=40 W×4+60 W+1 000 W=1 220 W;干路中的電流I==5.55 A。選擇直徑是1.02 mm的保險絲較合適。答案 見解析10.解析 安全電壓是不高于36 V的電壓,將此保險絲接入220 V的家庭電路,它會熔斷。溫度保險絲和限流保險絲的工作原理不同;電力保險絲和電器儀表保險絲是按使用范圍分類的;高、低分?jǐn)嗄芰ΡｋU(xiǎn)絲是按分?jǐn)嗄芰Ψ诸惖?大型、中型、小型及微型則是按保險絲體積分類的。答案 (1)過電流保護　過熱保護　過電流保護限流保險絲　過熱保護　溫度保險絲(2)熔斷(3)C11.解析 (1)設空調工作時間為t,則空調消耗電能應為W=168.69 kW·h-168 kW·h=0.69 kW·h,t==0.5 h。(2)若空調正常工作,則應滿足既制冷又制熱,則功率應選擇1 380 W,根據I==6.27 A,故電路中保險絲額定電流不應小于6.27 A。答案 (1)0.5 h(2)6.27 A
