初中物理魯教版 (五四制)九年級上冊第三節 串聯和并聯說課ppt課件

這是一份初中物理魯教版 (五四制)九年級上冊第三節 串聯和并聯說課ppt課件，共20頁。PPT課件主要包含了自主探究，方式小組合作，串聯和并聯1，串聯和并聯，電流特點，工作特點，思考燈泡能串聯嗎，開關特點，路徑特點，電流至少有兩條通路等內容，歡迎下載使用。

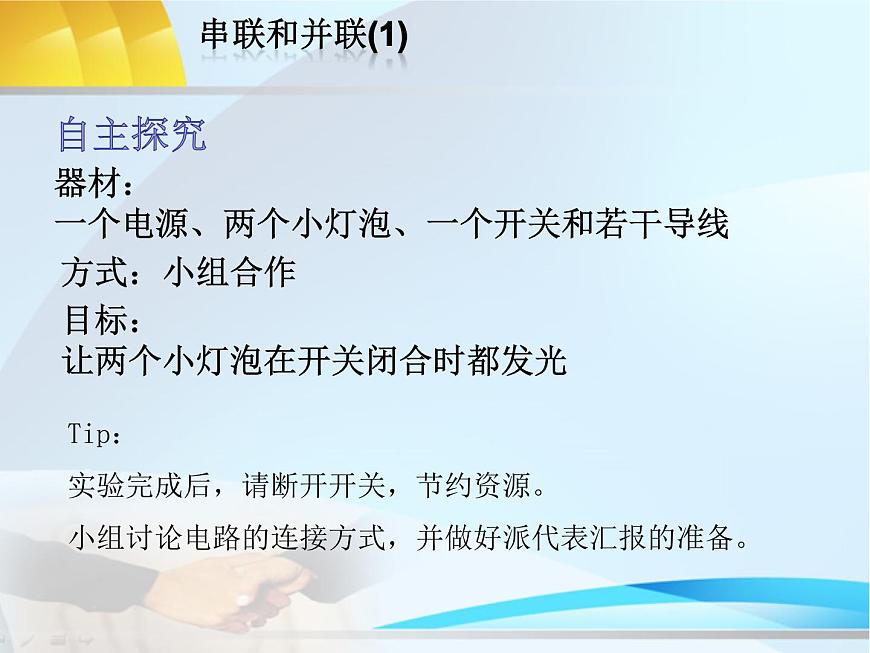

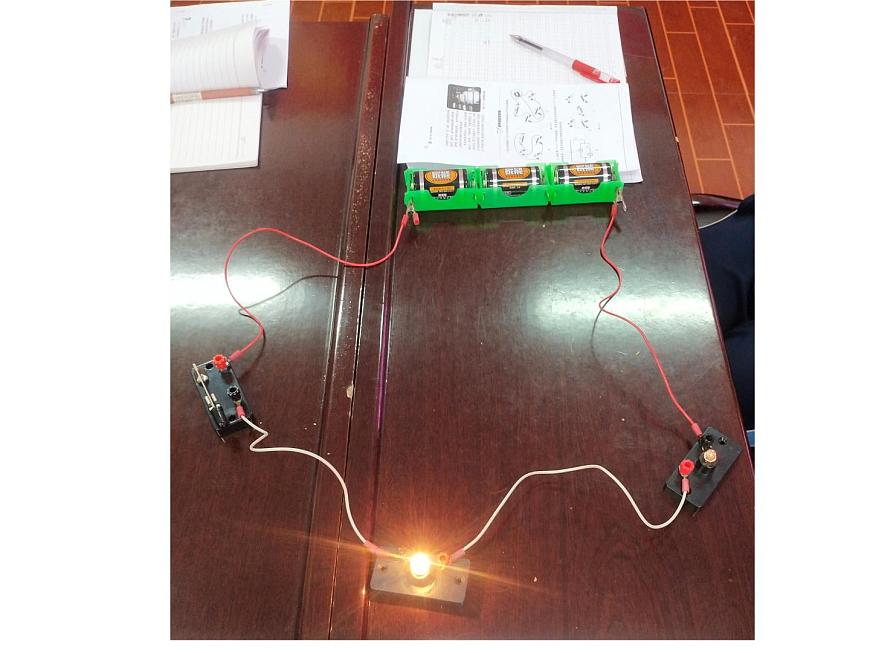

器材：一個電源、兩個小燈泡、一個開關和若干導線
目標：讓兩個小燈泡在開關閉合時都發光
Tip：實驗完成后，請斷開開關，節約資源。小組討論電路的連接方式，并做好派代表匯報的準備。

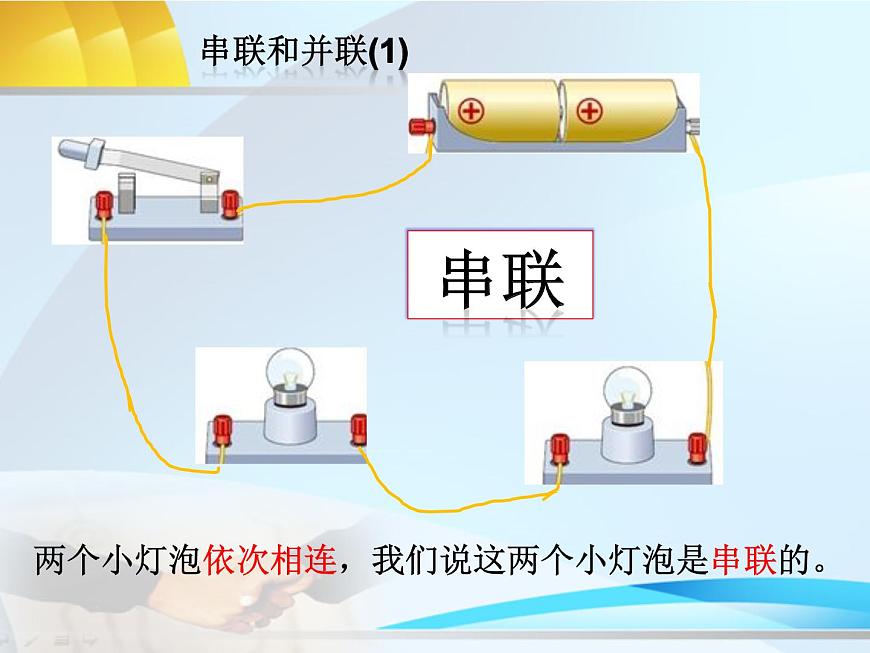

兩個小燈泡依次相連，我們說這兩個小燈泡是串聯的。

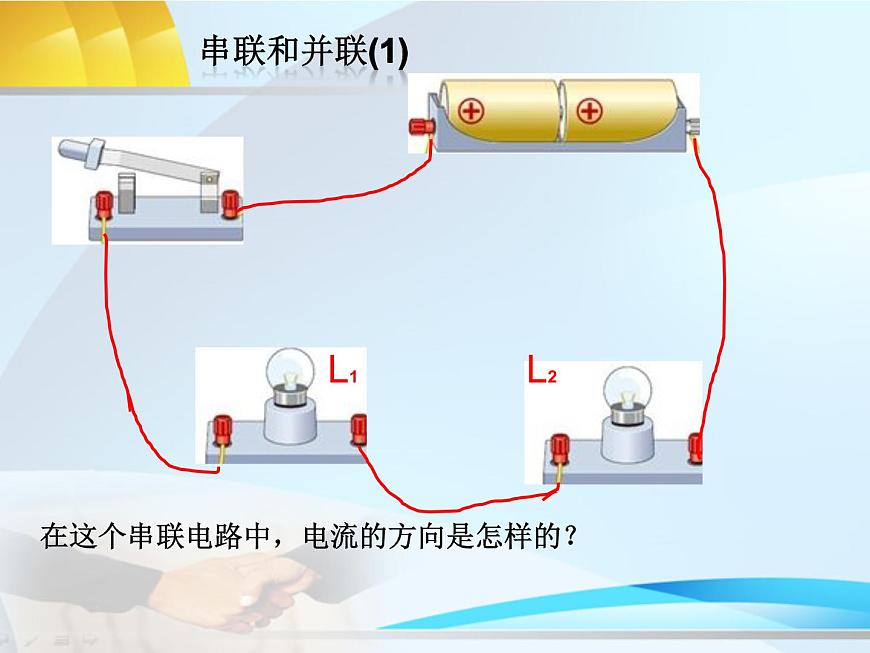

在這個串聯電路中，電流的方向是怎樣的？

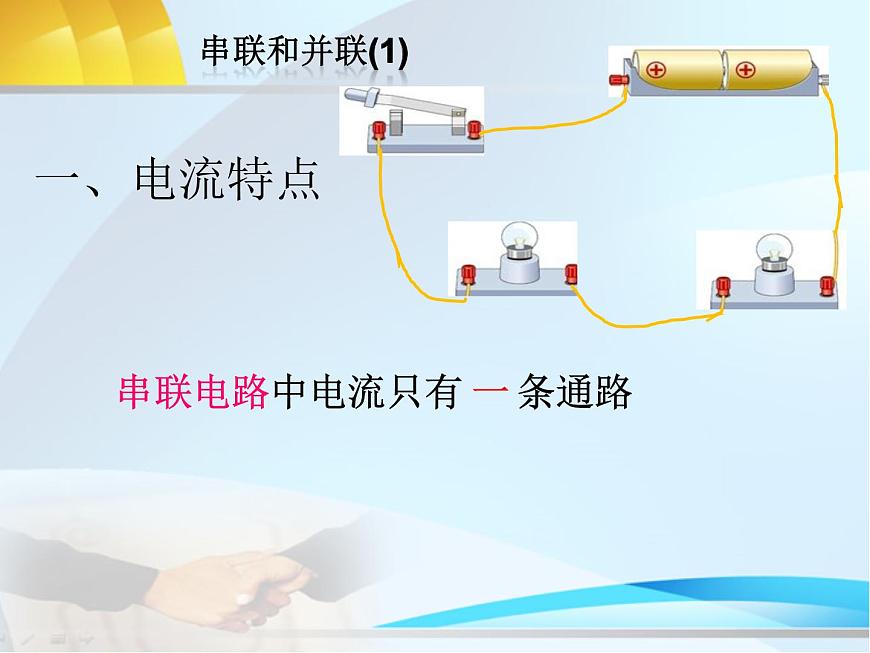

串聯電路中電流只有 條通路
只要電路中有一個地方發生斷路，電路中就不會有電流。
在串聯電路中，一個用電器斷路，其它用電器不能繼續工作。
開關位置的改變不影響它對用電器的控制作用。
請根據電流方向，將這個實物圖轉化成電路圖。
串聯電路中，開關控制所有用電器

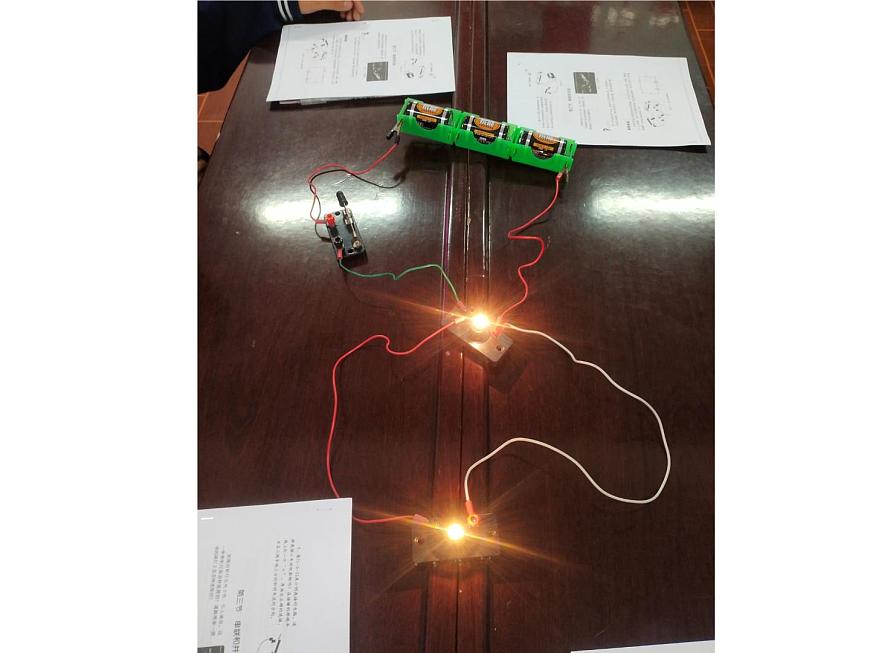

兩個小燈泡的兩端分別連在一起，我們說這兩個小燈泡是并聯的。
請根據這個并聯電路實物圖，畫出電路圖。
一條支路上的用電器斷路，另一條支路上的用電器能夠繼續工作。
并聯電路中，各支路的用電器互不影響，
并聯電路中，干路上的開關可控制所有用電器，
支路開關只能控制其所在支路的用電器。
思考： 這些燈泡怎么連接？
思考：總是同時亮同時滅，為什么？
開關裝在并聯電路的干路上，控制所有燈泡。
用電器之間相互影響，一個斷路，其它不能繼續工作。
各支路用電器互不影響，一條支路上的用電器斷路，另一條支路上的用電器能繼續工作
控制所有用電器，位置改變不影響控制作用
干路開關控制所有用電器，支路開關只控制所在支路的用電器。
1、電視、冰箱等家用電器是怎么連接的？為什么？
并聯，因?yàn)殡娨暀C(jī)壞了，冰箱還能繼續工作。
2、節日里，五彩繽紛的小彩燈是串聯還是并聯？
每一串中，小燈泡和小燈泡之間是串聯；
