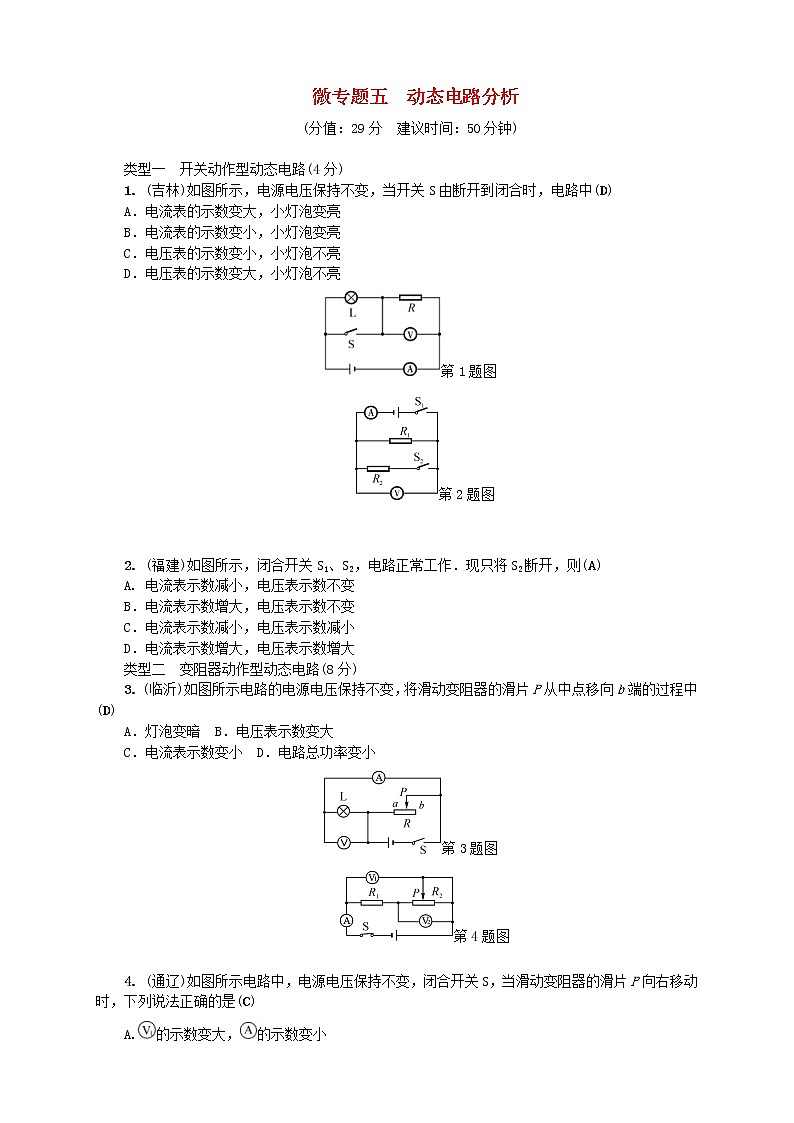

類型一 開關動作型動態電路(4分)
1. (吉林)如圖所示，電源電壓保持不變，當開關S由斷開到閉合時，電路中(D)
A．電流表的示數變大，小燈泡變亮
B．電流表的示數變小，小燈泡變亮
C．電壓表的示數變小，小燈泡不亮
D．電壓表的示數變大，小燈泡不亮
第1題圖
第2題圖
2. (福建)如圖所示，閉合開關S1、S2，電路正常工作．現只將S2斷開，則(A)
A. 電流表示數減小，電壓表示數不變
B．電流表示數增大，電壓表示數不變
C．電流表示數減小，電壓表示數減小
D．電流表示數增大，電壓表示數增大
類型二 變阻器動作型動態電路(8分)
3. (臨沂)如圖所示電路的電源電壓保持不變，將滑動變阻器的滑片P從中點移向b端的過程中(D)
A．燈泡變暗 B．電壓表示數變大
C．電流表示數變小 D．電路總功率變小
第3題圖
第4題圖
4. (通遼)如圖所示電路中，電源電壓保持不變，閉合開關S，當滑動變阻器的滑片P向右移動時，下列說法正確的是(C)
A.的示數變大，的示數變小
B.的示數變大，的示數變小
C.與的示數差和的示數的比值一定不變
D.與的示數差和的示數的比值一定大于1

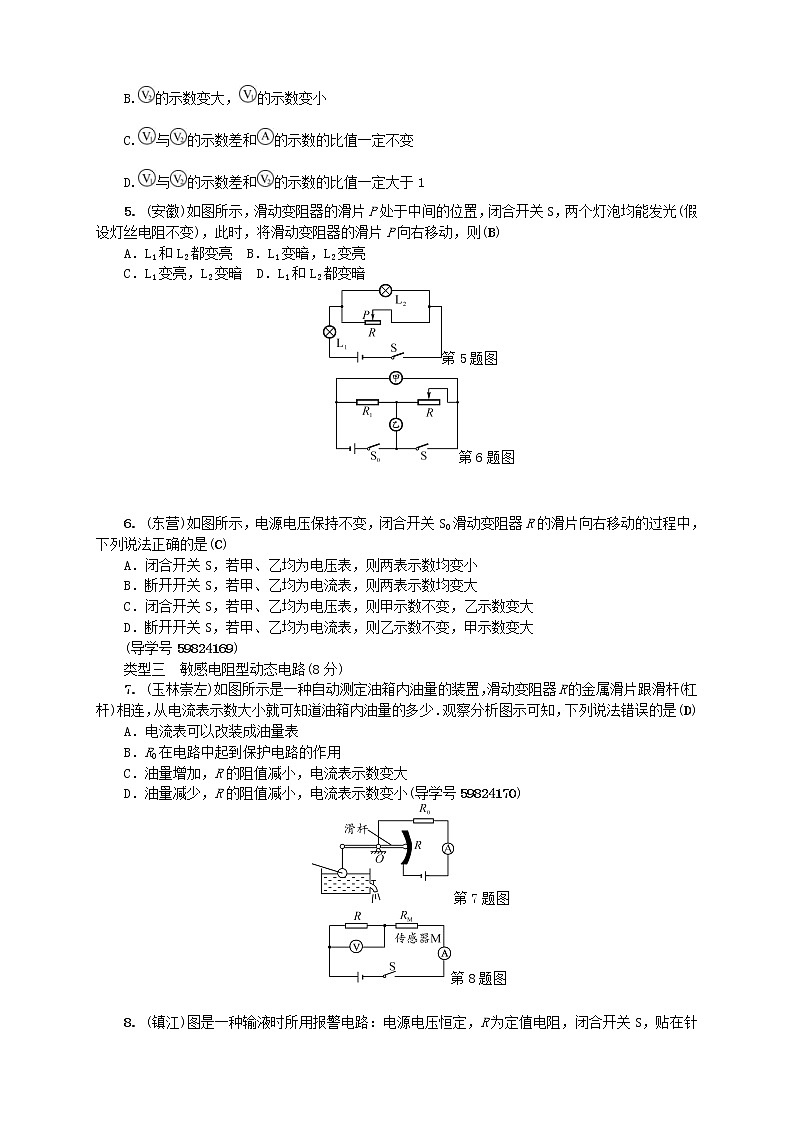

5. (安徽)如圖所示，滑動變阻器的滑片P處于中間的位置，閉合開關S，兩個燈泡均能發光(假設燈絲電阻不變)，此時，將滑動變阻器的滑片P向右移動，則(B)
A．L1和L2都變亮 B．L1變暗，L2變亮
C．L1變亮，L2變暗 D．L1和L2都變暗
第5題圖
第6題圖
6. (東營)如圖所示，電源電壓保持不變，閉合開關S0滑動變阻器R的滑片向右移動的過程中，下列說法正確的是(C)
A．閉合開關S，若甲、乙均為電壓表，則兩表示數均變小
B．?dāng)嚅_開關S，若甲、乙均為電流表，則兩表示數均變大
C．閉合開關S，若甲、乙均為電壓表，則甲示數不變，乙示數變大
D．?dāng)嚅_開關S，若甲、乙均為電流表，則乙示數不變，甲示數變大
(導學號59824169)
類型三 敏感電阻型動態電路(8分)
7. (玉林崇左)如圖所示是一種自動測定油箱內油量的裝置，滑動變阻器R的金屬滑片跟滑桿(杠桿)相連，從電流表示數大小就可知道油箱內油量的多少．觀察分析圖示可知，下列說法錯誤的是(D)
A．電流表可以改裝成油量表
B．R0在電路中起到保護電路的作用
C．油量增加，R的阻值減小，電流表示數變大
D．油量減少，R的阻值減小，電流表示數變小(導學號59824170)
第7題圖
第8題圖
8. (鎮江)圖是一種輸液時所用報警電路：電源電壓恒定，R為定值電阻，閉合開關S，貼在針口處的傳感器M接觸到從針口處漏出的藥液后，其電阻RM發生變化，導致的示數增大而觸發警報器(圖中未畫出)報警，則M接觸藥液后(B)
A．M的電阻RM變大
B．電路消耗的總功率變大
C.與的示數乘積不變
D.與的示數之比變大
9. (大慶)某興趣小組為了研究電子溫控裝置，連接成如圖所示電路，R1為熱敏電阻，熱敏電阻的阻值隨溫度的升高而減小，閉合開關，當溫度降低時，下列說法中正確的是(D)
A．電壓表和電流表示數均變大
B．電壓表和電流表示數之比不變
C．電壓表和電流表的乘積不變
D．電壓表變化量和電流表變化量之比不變
10. (陜西)如圖甲所示，電源電壓恒為6 V，R為熱敏電阻，其阻值隨溫度變化如圖乙所示，R0是阻值為10 Ω的定值電阻，閉合開關S，通過分析，下列說法錯誤的是(D)
第10題圖
第11題圖
A．圖甲中的R0有保護電路的作用
B．溫度升高時，電壓表的示數會變小
C．溫度為40 ℃時，電流表的示數為0.2 A
D．溫度降低時，電壓表與電流表示數的比值變小
(導學號59824171)
類型四 動態電路相關計算(9分)
11. (西寧)如圖甲所示，粗細均勻的電阻絲AB通過滑片連入電路(電阻絲的阻值不隨溫度變化)，小燈泡的額定電壓為6 V．閉合開關S后，滑片P從最左端A滑到最右端B的過程中，小燈泡的I-U圖像關系如圖乙所示．則下列計算結果正確的是(D)
A．電源電壓為9 V
B．小燈泡的額定功率為3 W
C．電阻絲AB的最大阻值為6 Ω
D．滑片P在A、B兩端時小燈泡的電功率之比為1∶8(導學號59824172)
12. (聊城)(多選)如甲圖所示的電路中，電源電壓為16 V恒定不變，R0為定值電阻，R為滑動變阻器，閉合開關S后，在滑片P滑動的過程中，電壓表與電流表示數的變化關系如圖乙所示，根據圖像信息可知，下列判斷正確的是(ABD)
A．R0的阻值是10 Ω
B．電路的最大總功率是25.6 W
C．R0的最小功率是3.2 W
D．滑動變阻器的最大阻值是70 Ω
(導學號59824173)
13. (棗莊)如圖所示，電源電壓恒為5 V，電壓表量程為“0～3 V”，電流表量程為“0～0.6 A”，滑動變阻器規格為“20 Ω 1 A”，小燈泡標有“3 V 1.8 W”字樣．閉合開關，在電路安全的情況下，(不考慮燈絲電阻的變化)則下列說法正確的是(C)
A．滑動變阻器的阻值允許調節的范圍是0～20 Ω
B．電流表示數的變化范圍是0.1 A～0.6 A
C．電壓表示數的變化范圍是1 V～3 V
D．小燈泡的最小功率是1 W
14. (重慶B卷)圖甲為一個超聲波加濕器，圖乙為其內部濕度監測裝置的簡化電路圖．已知電源電壓為12 V，定值電阻R0的阻值為30 Ω，電流表的量程為0～200 mA，電壓表的量程為0～9 V．濕敏電阻R的阻值隨濕度RH變化的關系圖像如圖丙所示，其阻值最大為120 Ω(圖中未畫出)．則在電路安全工作的前提下，計算可得出(C)
A．R的電流最小值為80 mA
B．R的電功率最大值為0.9 W
C．R0的電功率最小值為0.3 W
D．裝置能監測濕度最大值為90%
(導學號59824174)
