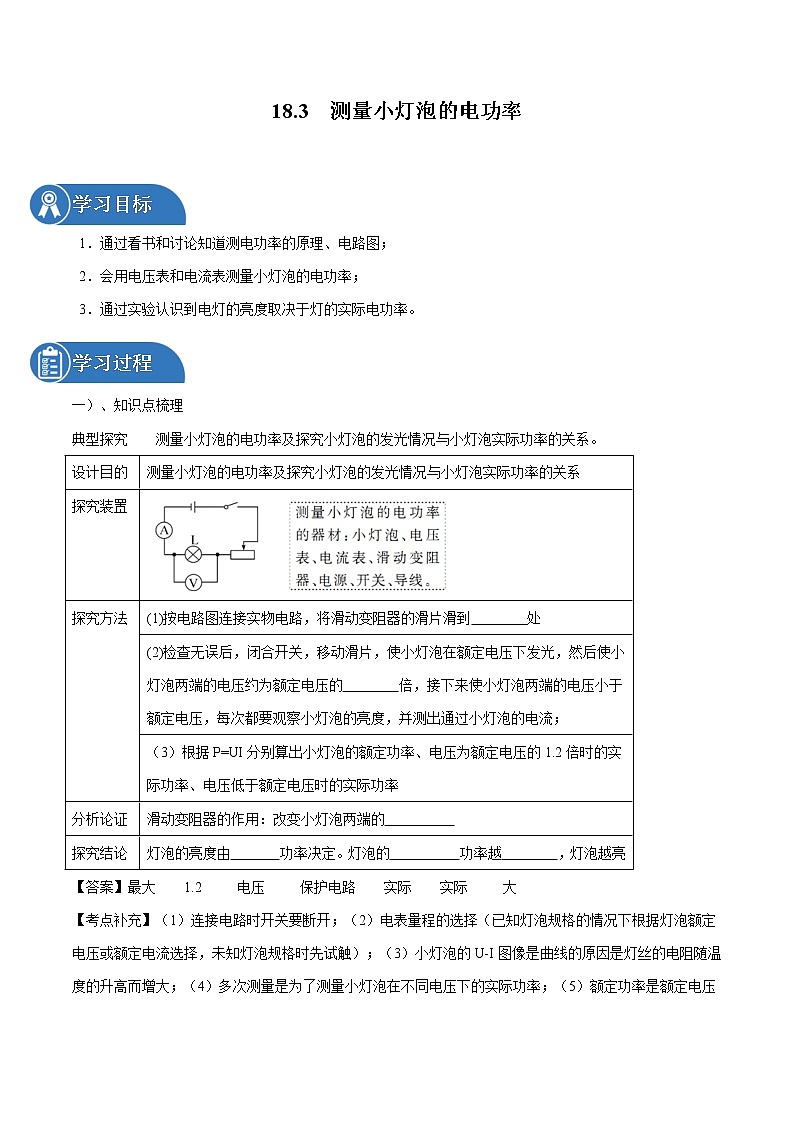

?18.3 測量小燈泡的電功率

學習目標
1．通過看書和討論知道測電功率的原理、電路圖；
2．會用電壓表和電流表測量小燈泡的電功率；
3．通過實驗認識到電燈的亮度取決于燈的實際電功率。

學習過程
一）、知識點梳理
典型探究 測量小燈泡的電功率及探究小燈泡的發光情況與小燈泡實際功率的關系。
設計目的
測量小燈泡的電功率及探究小燈泡的發光情況與小燈泡實際功率的關系
探究裝置

探究方法

(1)按電路圖連接實物電路，將滑動變阻器的滑片滑到 處
(2)檢查無誤后，閉合開關，移動滑片，使小燈泡在額定電壓下發光，然后使小燈泡兩端的電壓約為額定電壓的 倍，接下來使小燈泡兩端的電壓小于額定電壓，每次都要觀察小燈泡的亮度，并測出通過小燈泡的電流；
（3）根據P=UI分別算出小燈泡的額定功率、電壓為額定電壓的1.2倍時的實際功率、電壓低于額定電壓時的實際功率
分析論證
滑動變阻器的作用：改變小燈泡兩端的
探究結論
燈泡的亮度由 功率決定。燈泡的 功率越 ，燈泡越亮
【答案】最大 1.2 電壓 保護電路 實際 實際 大
【考點補充】（1）連接電路時開關要斷開；（2）電表量程的選擇（已知燈泡規格的情況下根據燈泡額定電壓或額定電流選擇，未知燈泡規格時先試觸）；（3）小燈泡的U-I圖像是曲線的原因是燈絲的電阻隨溫度的升高而增大；（4）多次測量是為了測量小燈泡在不同電壓下的實際功率；（5）額定功率是額定電壓下求得的電功率，不能用求平均值的方法計算。

學習檢測
例1．在“測量小燈泡的電功率”的實驗中，實驗室提供如下器材：電源（電壓恒為6V）、電壓表和電流表各一個、額定電壓為2.5V的待測小燈泡L（電阻約為10Ω）、滑動變阻器兩個（R甲：“10Ω 1A”；R乙：“50Ω 0.5A”）、開關S、導線若干；
實驗次數
電壓U/V
電流I/A
1
1.5
0.18
2
2.5
0.24
3
3.0
0.28
（1）該實驗的原理是電功率P=______；
（2）實驗中，應選用的滑動變阻器是______（選填“R甲”或“R乙”）；
（3）選用滑動變阻器后，請你根據以上器材設計一個測量小燈泡電功率的實驗電路圖，并畫在虛線框內；______
（4）某小組在實驗中記錄了3組小燈泡的電流隨電壓變化的情況，如上表所示，完成實驗后小組進一步求得該小燈泡正常發光時的電阻為______Ω（保留到小數點后一位）。

【答案】UI R乙 10.4
【解析】
（1） 該實驗的原理是電功率
P=UI
（2） 電源電壓恒為6V，燈的額定電壓為2.5V，電阻約為10Ω，由歐姆定律，燈的額定電流約為

根據串聯電路電壓的規律及歐姆定律，燈正常發光時變阻器連入電路的電阻

實驗中，應選用的滑動變阻器是R乙。

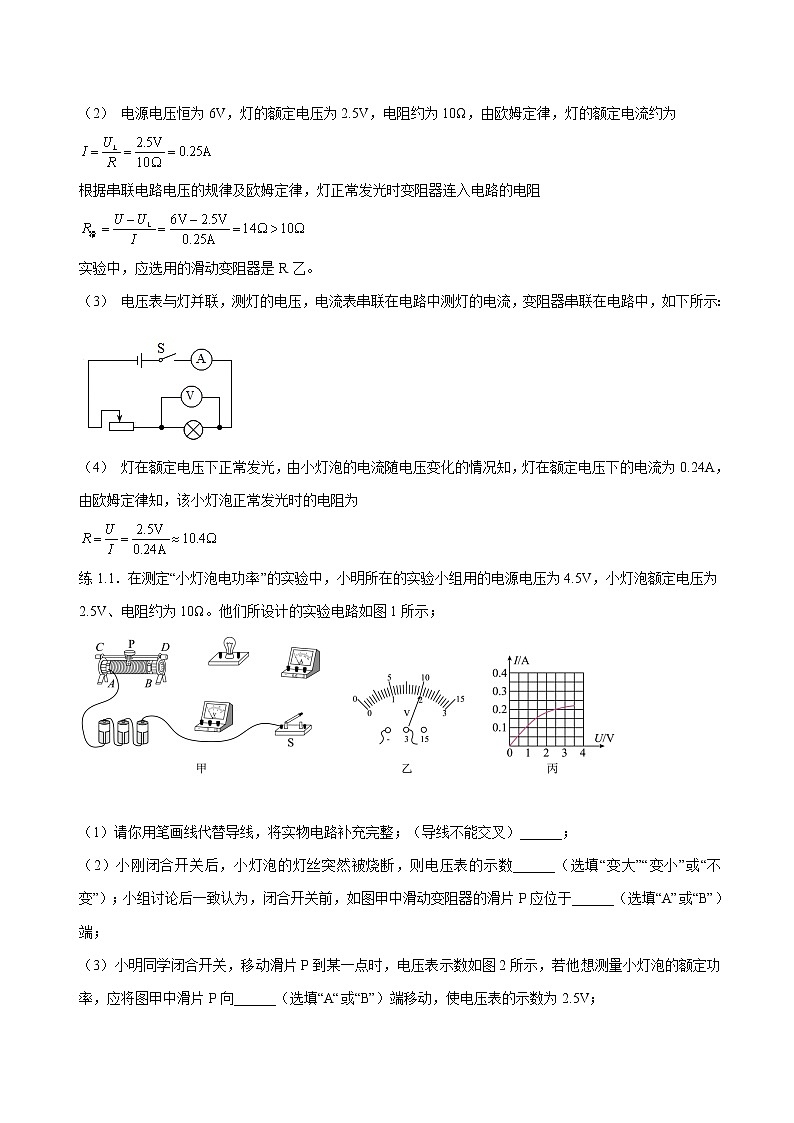

（3） 電壓表與燈并聯，測燈的電壓，電流表串聯在電路中測燈的電流，變阻器串聯在電路中，如下所示：

（4） 燈在額定電壓下正常發光，由小燈泡的電流隨電壓變化的情況知，燈在額定電壓下的電流為0.24A，由歐姆定律知，該小燈泡正常發光時的電阻為

練1.1．在測定“小燈泡電功率”的實驗中，小明所在的實驗小組用的電源電壓為4.5V，小燈泡額定電壓為2.5V、電阻約為10Ω。他們所設計的實驗電路如圖1所示；


（1）請你用筆畫線代替導線，將實物電路補充完整；（導線不能交叉）______；
（2）小剛閉合開關后，小燈泡的燈絲突然被燒斷，則電壓表的示數______（選填“變大”“變小”或“不變”）；小組討論后一致認為，閉合開關前，如圖甲中滑動變阻器的滑片P應位于______（選填“A”或“B”）端；
（3）小明同學閉合開關，移動滑片P到某一點時，電壓表示數如圖2所示，若他想測量小燈泡的額定功率，應將圖甲中滑片P向______（選填“A“或“B”）端移動，使電壓表的示數為2.5V；
（4）小麗同學移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖3所示的I-U圖象，根據圖象信息，可計算出小燈泡的額定功率是______W；該圖象不是直線，主要原因是______。
【答案】 變大 B A 0.5 燈的電阻隨溫度的變化而變化
【解析】
（1） 變阻器按一上一下連入電路中與燈串聯，小燈泡額定電壓為2.5V，故電壓表選用小量程與燈并聯，電阻約為10Ω，由歐姆定律，燈的額定電流約為

故電流表選用小量程與燈串聯，如圖所示

（2） 小剛閉合開關后，小燈泡的燈絲突然被燒斷，則電壓表串聯在電路中，電壓表與電源連通測電源電壓，根據串聯電路電壓的規律，故電壓表的示數變大。
[3]為保護電路，小組討論后一致認為，閉合開關前，如圖甲中滑動變阻器的滑片P應位于阻值最大處的B端；
（3） 燈在額定電壓下正常發光，由圖2可知，電壓選用小量程，分度值為0.1V，示數為2V，2V小于燈的額定電壓2.5V，應增大燈的電壓，根據串聯電路電壓的規律，應減小變阻器的電壓，由分壓原理，應減小變阻器連入電路中的電阻大小，故滑片向A端移動，直到電壓表示數為額定電壓2.5V。
（4） 根據繪制成圖3所示的I﹣U圖象知，燈在額定電壓下的電流為0.2A，小燈泡的額定功率是
P=UI=2.5V×0.2A=0.5W
該圖象不是直線，則說明燈的電阻不是一個定值，主要原因是：燈的電阻隨溫度的變化而變化。
練1.2．在測定“小燈泡電功率”的實驗中，電源電壓為4.5V，小燈泡額定電壓為2.5V、小燈泡正常發光時電阻約為10Ω。
（1）請你用筆畫線代替導線，將圖甲中的實物電路連接完整______。


（2）小葉同學閉合開關，移動滑片P到某一點時，電壓表示數（如圖乙所示），若他想測量小燈泡的額定功率，應將圖甲中滑片P向______（選填“A”或“B”）端移動。
（3）小向同學移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖丙所示的I﹣U圖像，根據圖像信息，可計算出小燈泡的額定功率是______W。
（4）小勇同學在實驗中連接好電路，閉合開關，發現：
A：移動變阻器滑片P，發現小燈泡始終不亮，電壓表有示數，電流表無示數，原因可能是______；
B：移動變阻器滑片P，發現小燈泡變亮，電壓表示數反而變小，原因是______。
（5）實驗結束后，小明整理實驗器材時，發現滑動變阻器的BP部分比PC部分熱，這是因為______。
【答案】 B 0.5 小燈泡斷路 電壓表與滑動變阻器并聯了 BP部分與PC部分串聯，電流相等，并且BP部分比PC部分電阻大，根據焦耳定律可知，在通電時間相等的情況下，BP部分產生的熱量多
【解析】
（1） 燈泡的額定電流約為

則電流表的量程為0～0.6A，且與燈泡串聯，如下圖所示


（2） 由圖2可知，電壓表的量程為0～3V，分度值為0.1V，示數為2.2V，為測量小燈泡的額定功率，需要使電壓表的示數從2.2V增大到2.5V，根據串聯電路的分壓特點可知，滑片向B端移動減小接入電路中的電阻。
（3） 由圖丙所示I﹣U圖像可知，燈泡額定電壓

所對應的電流

則燈泡的額定功率
P=UI=2.5×0.2A=0.5W
（4） A、閉合開關，移動變阻器滑片P，發現小燈泡始終不亮，電壓表有示數，電流表無示數，原因可能是小燈泡斷路。
B、在移動滑片時，燈泡逐漸變亮（燈兩端的電壓增大），而電壓表的示數變小，說明電壓表不是接在小燈泡的兩端，而是電壓表與滑動變阻器并聯了。
（5） BP部分與PC部分串聯，電流相等，并且BP部分比PC部分電阻大，根據焦耳定律可知，在通電時間相等的情況下，BP部分產生的熱量多。
練1.3．某興趣小組在測量額定電壓為2.5伏小燈泡電功率的實驗中，實驗電路如圖甲所示。
實驗次數
1
2
3
4
電壓U/伏
1.0
2.0
3.0
4.0
電流I/安
0.10
0.17
0.23
0.25
（1）閉合開關前，應將滑動變阻器滑片P移到______；
（2）實驗時，電壓表和電流表讀數記錄下表中，實驗結束后，同學們想知道小燈泡的額定功率，卻發現沒有測小燈泡正常工作時的電流，能否利用表中數據求出小燈泡的額定功率？______有同學認為可利用表中某組數據求出電阻R，再利用P額＝求出小燈泡的額定功率，請判斷是否可行 ______并說明理由______。

【答案】最右端 不能 不可行 因為小燈泡的電阻隨溫度的變化而變化
【解析】
（1） 為了保護電路，閉合開關前，滑動變阻器的滑片位于最大電阻處，應將滑動變阻器滑片P移到最右端。
（2） 由于燈泡的電阻隨著溫度的升高而增大，利用表中某組數據求出電阻R，再利用P額＝求出小燈泡的額定功率是不可行的，表格中的數據并沒有其額定電壓，所以只根據表格中的數據不能準確地計算出燈泡的額定功率。
練1.4．某實驗小組的同學用如圖所示器材測量小燈泡的電功率，已知電源電壓恒為6V不變，待測燈泡的額定電壓為3.8V，功率估計在1.1W左右。

（1）請在圖甲中用筆畫線代替導線，使其成為完整的實驗電路______。
（2）請根據實物圖在虛線框內畫出對應電路圖______。
（3）連接電路時，開關應該______。
（4）閉合開關前，滑動變阻器滑片P應該位于______（選填“A”或“B”）端。
（5）閉合開關，同學們發現，電流表沒有示數，燈泡不亮，電壓表示數接近電源電壓，此時電路故障為______。
（6）故障排除后，閉合開關，調節滑動變阻器的滑片P，使燈泡正常發光，此時電流表示數如圖乙所示，為______A，則待測燈泡的額定功率為______W。
【答案】 斷開 B 小燈泡斷路 0.3 1.14
【解析】
（1） 將電壓表并聯在小燈泡兩端，待測燈泡的額定電壓為3.8V，所以電壓表應選擇0～15V的量程，如下圖所示：

（2） 根據實物圖可知燈泡、滑動變阻器和電流表串聯，電壓表并聯在燈泡兩端，所以對應電路圖為：

（3） 為了保護電路，連接電路時，開關應該處于斷開狀態。
（4） 為了防止電路中電流過大，閉合開關前，滑動變阻器滑片P應該位于阻值最大處，應離A接線柱最遠，P應該位于B端。
（5） 閉合開關，同學們發現，電流表沒有示數，燈泡不亮，這說明電路中出現斷路，電壓表示數接近電源電壓，這說明電壓表可以連接在電源的兩端，中間沒有斷路，此時電路故障為小燈泡斷路。
（6） 如圖電流表的量程為0﹣0.6A，分度值為0.02A，電流表的示數為0.3A；待測燈泡的額定電壓為3.8V，燈泡正常發光電流表的示數為0.3A，則待測燈泡的額定功率
P＝UI＝3.8V×0.3A＝1.14W
練1.5．在測小燈泡電功率的實驗中，某校物理興趣小組設計了如圖甲所示的實驗電路，所測小燈泡標有“2.5V”字樣，電阻約為10Ω，電源電壓恒為6V。

（1）請用筆畫線代替導線，將甲圖中電路連接成完整的測小燈泡電功率的電路，要求滑片P向右滑動時，電流表示數變大（連線時導線不允許交叉）（_______）
（2）連接電路時，開關應當___________。閉合開關前，滑動變阻器應當調到 ___________端（選填“A”或“B”）。閉合開關，移動滑動變阻器的滑片P，發現電流表有示數，電壓表無示數，原因可能是 ___________（選填數字編號）
①電流表斷路
②小燈泡短路
③小燈泡燈絲斷了
④滑動變阻器短路
（3）排除故障后，調節滑動變阻器使小燈泡正常發光，此時電流表的示數如圖乙所示，則小燈泡的額定功率是 ___________W。
（4）興趣小組同學又將小燈泡換為5Ω、10Ω、15Ω、20Ω的定值電阻，用來探究電流與電阻的關系。先將5Ω電阻接入電路，調節滑動變阻器的滑片使電壓表示數為2V，現將定值電阻由5Ω換成10Ω，應將滑動變阻器的滑片向 ___________移動（選填“左”或“右”），否則電壓表的示數會 ___________（選填“小于”或“等于”）2V，經過實驗發現，當導體電壓一定時，通過導體的電流與導體的電阻成 ___________比。
【答案】 斷開 A ② 0.65 左 大于 反
【解析】
（1） 實驗中燈泡應與滑動變阻器串聯；若滑動變阻器的滑片向右移動時，電流表示數變大，說明滑動變阻器接入電路的阻值變小，即滑片向右移動時，接入電路的電阻絲長度變短，故電路如下圖

（2） 連接電路時，為保證電路安全，開關應處于斷開狀態，滑動變阻器滑片位于最大阻值處，所以滑片應調到A端。
電流表有示數，說明電源、開關、電流表、滑動變阻器是通路，電壓表無示數說明燈泡或者電壓表短路，故選②。
（3） 電流表接的量程為0﹣0.6A，分度值為0.02A，故乙圖中讀數為0.26A，此時小燈泡的功率為
P=UI=2.5V×0.26A=0.65W
（4） 根據串聯電路電壓的規律，把電阻從5Ω換成10Ω，且保持電壓表示數不變，應增大變阻器的電壓，由分壓原理，應增大變阻器連入電路中的電阻，故滑片應向左滑。否則電壓表示數會大于2V，根據歐姆定律知道，當導體電壓一定時，通過導體的電流與導體的電阻成反比。
例2．在“測定小燈泡電功率”的實驗中，小燈泡額定電壓為2.5V。

（1）圖甲中有一根導線連接錯誤，請在錯誤的導線上畫“×”，并在圖中改正______；
（2）正確連接電路后，閉合開關，移動滑動變阻器的滑片，發現小燈泡始終不亮，兩電表無示數。為判斷故障，將電壓表與滑動變阻器并聯，電壓表有示數，則電路發生故障的原因是______；
（3）排除故障后，閉合開關，移動滑動變阻器的滑片到某一點，電壓表示數如圖乙所示為______V；
（4）如表所示，小華在進行實驗數據處理時，算出了小燈泡的平均功率，你認為這樣處理數據是______（選填“合理”或“不合理”）的，理由是______；
實驗序號
電壓U/V
電流I/A
功率P/W
平均功率P/W
1
2.0
0.26
0.52
0.69
2
2.5
0.28
0.70
3
2.8
0.30
0.84
（5）下列描述小燈泡電功率P隨滑動變阻器阻值R變化情況的圖象中，正確的是______（選填字母）。

【答案】 滑動變阻器斷路 2.2 不合理 燈在不同電壓下的功率不同，求平均值沒有意義 B
【解析】
（1）[1]原電路中，電壓表串聯接入電路中，而滑動變阻器與小燈泡并聯，這兩處是錯誤的，電壓表應與小燈泡并聯，滑動變阻器與小燈泡串聯，如圖所示：
。
（2） 小燈泡不亮，兩電表無示數，電路可能有斷路發生，將電壓表與滑動變阻器并聯，發現電壓表有示數，此時電壓表兩接線柱到電源兩極間是通路，則說明與電壓表并聯的滑動變阻器斷路。
（3） 由圖乙知，電壓表使用03V量程，分度值為0.1V，所以電壓表示數為2.2V。
（4） 燈在不同電壓下的功率不同，計算小燈泡的平均功率沒有意義，因此這樣處理數據是不合理的。
（5） 隨著滑動變阻器接入電路中電阻的增大，電路中的電流減小，小燈泡的電壓減小，電功率減小，不是線性關系，故選B。
練2.1．在“測定小燈泡的電阻”的實驗中，同學們選用圖甲所示的器材，其中電源電壓為6V，小燈泡額定電壓為2.5V（燈絲電阻約為12Ω）。

（1）請你用筆畫線代替導線，將圖甲所示的實物電路連接完整；（_______）
（2）閉合開關前，應將圖甲中所示的滑動變阻器的滑片滑到___________（選填“A”或“B”）端；
（3）閉合開關，滑動變阻器的滑片移動到某一位置時，電壓表的示數如圖乙所示，此時燈泡兩端的電壓是___________V；為了測量小燈泡的額定功率，應將滑動變阻器的滑片向_______ （選填“A”或“B”）端移動；
（4）下表是小明同學記錄的實驗數據。
實驗序號
電壓U/V
電流I/A
電阻R/Ω
1
1.0
0.14
7.1
2
1.4
0.19
7.4
3
1.7
0.22
7.7
4
2.0
0.25
8.0
5
2.5
0.30
8.3
那么小燈泡正常發光時的功率為___________W；
（5）小明同學發現小燈泡燈絲的電阻是變化的，請你根據所學知識分析原因___________。
【答案】 A 2.2 B 0.75 燈泡兩端電壓升高，燈泡變亮，燈絲溫度升高，導致電阻增大
【解析】
（1） 在探究小燈泡的電阻時，電壓表應測小燈泡兩端的電壓，且小燈泡的額定電壓為2.5V，所以電壓表選用小量程。電路連接如下：

（2） 閉合開關前，應將變阻器的滑片置于阻值最大處，那么圖甲中，滑片應置于A端。
（3） 由圖乙知，電壓表所選量程為0~3V，對應的分度值為0.1V，示數為2.2V。
小燈泡的額定電壓為2.5V，要測量小燈泡的額定功率，應讓小燈泡在額定電壓下工作，據串聯電路的分壓特點，此時應將滑片向B端移動，讓變阻器接入電路的阻值變小，分去的電壓變小，則小燈泡兩端的電壓才能變成2.5V。
（4） 由表格數據知，小燈泡兩端的電壓為2.5V時，通過的電流為0.30A，那么小燈泡正常發光時的功率
P=UI=2.5V×0.30A=0.75W
（5） 由表格數據知，小燈泡的電阻隨著電壓的增大而增大，而電壓增大時，燈絲的溫度升高，導致其電阻增大。
練2.2．小東按圖中所示的電路探究“電流跟電壓的關系”。他利用兩節新干電池與規格適當?shù)幕瑒幼冏杵鞔?lián)組成可調電壓電源。

（1）請將如圖所示的實物電路補充完整。要求：變阻器滑片向右移動時，電流表示數增大。（________）
（2）實驗中，采用了___________的研究方法。
（3）實驗中，多次改變滑動變阻器連入電路中的電阻值，分別測出通過電阻的電流和對應的電壓值。如下表。
電壓
0.5
1.0
2.0
2.5
3.0
電流
0.1
0.2
0.4
0.5
0.6
根據表中數據能得出的結論：___________。
（4）完成實驗后，他還想利用該電路測量小燈泡的額定功率（額定電壓下的功率）。于是，他斷開開關，將圖中的電阻換成一個額定電壓為的燈泡，小東接下來的操作應該是：①___________；②___________；③將滑動變阻器滑片移到端，閉合開關，調節滑片直到觀察到電壓表示數為，記錄對應的電流表示數。
【答案】 控制變量 電阻一定時，電流與電壓成正比 電源上在串聯一節干電池 把電壓表量程改為0~15V
【解析】
（1） 變阻器滑片向右移動時，電流表示數增大，即變阻器的電阻變小，應把滑動變阻器接線柱B接在電路中，如圖所示
。
（2） 探究“電流跟電壓的關系”實驗中，應保證電阻阻值不變，改變電阻兩端電壓，觀察電流的變化，采用了控制變量的研究方法。
（3） 由表中數據可知，每組對應的電壓值和電流值的比值是相等的，所以可以得出結論：電阻一定時，電流與電壓成正比。
（4） 測量額定電壓為小燈泡的額定功率，需讓小燈泡的實際電壓為3.8V，圖中電源為兩節干電池，電壓為3V，不能是小燈泡實際電壓等于額定電壓，所以電源應再串聯一節干電池，并且電壓表選用量程應大于3.8V，目前選擇量程為0~3V，所以應把電壓表量程改為0~15V，故小東接下來的操作應該是：電源上在串聯一節干電池，把電壓表量程改為0~15V。
練2.3．小雨同學進行“測量小燈泡的電功率”實驗，現有器材：額定電壓為6V的同規格小燈泡（電阻約為25Ω）若干個，電壓為12V的電源1個，電流表、電壓表、開關各1個，規格分別為“20Ω 1A”和“50Ω 0.5A”的滑動變阻器各1個，導線若干。
（1）連接電路時開關應_________，在閉合開關前，變阻器的滑片應放在_________端（填“左”或“右”），實驗中應選擇規格為“___________”的滑動變阻器；
（2）圖1中已經連接了部分電路，請用筆畫線代替導線，將電路連接完整；（_______）
（3）小雨正確連接好電路后，閉合開關，移動滑動變阻器的滑片，發現小燈泡始終不亮，電壓表有示數，電流表示數為0，經檢查電表完好，則故障可能是___________；

（4）故障排除后，再次閉合開關，移動滑動變阻器的滑片到某一位置時，小燈泡正常發光，此時電流表的示數如圖2所示，則電流表的示數為___________A，小燈泡的額定功率是___________W；
（5）在實驗過程中，曾出現即使將滑動變阻器調至電阻最小的位置，燈泡微弱發光，兩表示數很小的現象，小雨檢查時碰了一下燈座上的接線柱，突然燈泡變亮了，兩表示數也變大了。小軍認為這是接觸不良造成的，為什么接觸不良就會出現這種現象呢？小雨依據歐姆定律分析，接觸不良的地方___________變大，導致電路中的電流變小，從而出現上述實驗現象。
【答案】斷開 右 “50Ω 0.5A” 小燈泡斷路 0.24 1.44 電阻
【解析】
（1）連接電路時，開關應斷開，才能避免接線時出現短路對電路元件造成損壞。
在閉合開關前，變阻器的滑片應放在阻值最大的位置，即圖1中變阻器的最右端。
由題意知，小燈泡正常工作時的電流

而規格為20Ω 1A的變阻器的最大阻值比小燈泡正常工作時的電阻還要小，電源電壓為12V，則無法通過調節滑片位置讓小燈泡正常工作，所以應選擇規格為50Ω 0.5A的變阻器。
（2）在探究小燈泡的額定功率的實驗中，電壓表應并聯在小燈泡兩端，小燈泡的額定電壓為6V，則電壓表應選大量程。電路連接如下

（3）電路連接正確，閉合開關，移動變阻器的滑片，小燈泡不亮，而電表完好，電流表示數為0，是電路中出現了斷路，而電壓表有示數，說明電壓表與電源是接通的，所以出現斷路的是小燈泡。
（4）由圖2知，電流表的量程為小量程，對應分度值是0.02A，示數為0.24A。
[7]小燈泡的額定功率
P=UI額=6V×0.24A=1.44W
（5）在實驗中即使調節滑片到變阻器阻值最小處，燈泡發光仍微弱，兩電表示數很小，這說明電路是通路，但電路中的電流很小，據歐姆定律知，此時電路中的總電阻很大。而觸碰燈座上的接線柱，燈泡變亮，電阻會變大是接觸不良造成的。
練2.4．小紅利用如圖所示電路“測量小燈泡的電阻”，實驗器材：兩節新干電池、小燈泡（額定電壓為2.5V）、滑動變阻器、電流表、電壓表、開關、導線若干；

（1）實驗原理是______；
（2）小紅按圖正確連接電路，閉合開關后發現燈泡不亮，電壓表示數為3V，則電路故障可能是______；
（3）排除故障后，閉合開關，發現燈泡依然不亮，電流表、電壓表均有示數，接下來他應該進行的操作是下列選項中的：______；（只填字母）
A．更換小燈泡
B．移動滑動變阻器的滑片
（4）小紅連續移動滑動變阻器，得到如下實驗數據；
實驗次數
1
2
3
4
電壓/V
1.0
1.4
2.0
2.5
電流/A
0.18
1.00
0.26
0.30
電阻/Ω




①在分析實驗數據時，發現一個數據有明顯錯誤，這個數據是______，此時燈泡的電阻應該為______Ω；
②小紅分析數據時發現燈泡的電阻是變化的，原因是______；
③根據數據表格還可以計算小燈泡的額定功率為______W。
【答案】 燈泡斷路 B 1.00 7 燈泡電阻隨溫度的升高而增大 0.75
【解析】
（1）測量小燈泡的電阻，要測燈泡兩端的電壓和通過燈泡的電流，利用公式計算出燈泡的電阻，故實驗原理為：。
（2）閉合開關后發現燈泡不亮，電壓表示數為3V，因電源電壓為3V（兩節干電池串聯電壓為3V），說明電壓表串聯在電路中，與電源正負極相連，電路故障可能是燈泡斷路。
（3）排除故障后，閉合開關，發現燈泡依然不亮，電流表、電壓表均有示數，可能是由于電路電阻太大，電路電流太小，燈泡實際功率太小造成的，可以移動滑動變阻器的滑片，觀察小燈泡是否發光，故B符合題意，A不符合題意。
故選B。
（4）①由表格數據可知，電流表選用的是小量程，電流表的示數不可能為1.00A，故數據1.00是錯誤的，錯誤的原因在于選用小量程卻按大量程讀數，根據電流表大小量程之比為5∶1，正確的電流大小應為0.20A，此時電壓為1.4V，根據歐姆定律可得小燈泡的電阻為

②通過分析可知，燈泡兩端電壓變大時燈泡電阻也是變大的，原因是燈泡兩端電壓增大，通過的電流增大，燈絲溫度升高，導致燈絲電阻增大，即燈泡電阻隨溫度的升高而增大。
③由表中數據可知，小燈泡的額定電壓為2.5V，額定電流為0.30A，根據功率公式可得小燈泡的額定功率為
P額＝U額I額＝2.5V×0.30A＝0.75W
練2.5．在“測量小燈泡的電功率”實驗中，電源電壓為6V保持不變，所用小燈泡的額定電壓為2.5V，小燈泡的電阻約為10Ω。

（1）用筆畫線代替導線，將圖甲的實物圖連接完整，要求滑動變阻器滑片P向右滑動時小燈泡變亮；（_______）
（2）閉合開關S前，應將滑動變阻器的滑片P移到最 ___________端（選填“左”或“右”）；
（3）閉合開關S后，發現小燈泡不亮，但電流表和電壓表均有示數，接下來首先應該操作的是 ___________（選填序號）
A．檢查電路是否斷路
B．檢查電路是否短路
C．移動滑動變阻器的滑片P，觀察小燈泡是否發光
（4）故障排除后，移動變阻器的滑片當電壓表的示數為2.5V時，電流表的示數如圖乙所示，則小燈泡的額定功率是 ___________W；
（5）根據測出的數據，畫出了小燈泡的電流與電壓變化的關系圖象，如圖丙所示，發現圖線是彎曲的，其主要原因是 ___________；
（6）若將小燈泡換成定值電阻，該電路還可以進行的實驗有 ___________（請寫出一個即可）。
【答案】 左 C 0.6 小燈泡的電阻受溫度的影響 伏安法測量電阻
【解析】
（1）滑動變阻器采用一上一下的連接方式，滑動變阻器的滑片P向右滑動時小燈泡變亮，說明滑動變阻器接入電路的電阻減小，故選擇右下接線柱，連接電路如圖所示：

（2）為了保護電路，閉合開關前，應將滑動變阻器的滑片P移到最大電阻處，即最左端。
（3）小燈泡不亮，但電流表有示數，說明電路是通路，電壓表也有示數，說明與電壓表并聯的小燈泡沒有出現短路，可能的原因是電路中總電阻太大，小燈泡兩端的電壓和通過的電流太小導致燈泡不亮，故接下來首先應該操作的是移動滑動變阻器的滑片P，觀察小燈泡是否發光。
故選C。
（4）如圖乙所示，電流表選用的是小量程，分度值為0.02A，電流表的示數為0.24A，此時燈泡電壓為額定電壓2.5V，根據功率公式計算燈泡的額定功率
P=UI=2.5V×0.24A=0.6W
（5）根據測出的數據，畫出了小燈泡的電流與電壓變化的關系圖象，如圖丙所示，發現圖線是彎曲的，其主要原因是小燈泡的電阻受溫度的影響。
（6）若將小燈泡換成定值電阻，用電壓表測量電壓，電流表測量電路中的電流，根據歐姆定律可以測量電阻。
例3．在“測量小燈泡的電功率”的實驗中，小燈泡的額定電壓為2.5V，電源為2節干電池。
（1）根據圖甲所示電路圖，用筆畫線代替導線將圖乙中的電路連接完整______。

（2）正確連接電路后，閉合開關前，滑動變阻器的滑片應置于最______（選填“左”或“右”）端。
（3）排除電路的故障后，閉合開關，移動滑動變阻器的滑片，測得如下所示的三組數據。當電壓表的示數為2.5V時，電流表示數如圖丙所示，請把電流表的示數填入下列表格中。
實驗次數
1
2
3
電壓表實數/V
2
2.5
3
電流表/A
0.34
______
0.44
小燈泡的亮度
暗
亮
很亮
分析上表，可以發現小燈泡亮度是變化的，小燈泡的亮度是由______（選填“實際功率”或“額定功率”）決定的；該燈泡的額定功率是_____W。
【答案】 右 1.0 實際功率 1.0
【解析】
（1）小燈泡的額定電壓為2.5V，故電壓表選用小量程與燈泡并聯；根據（3）表中電流大小，電流表選用小量程與燈泡串聯，變阻器按一上一下連入電路中，如下所示：

（2）正確連接電路后，閉合開關前，為保護電路，滑動變阻器的滑片應置于阻值最大處，即最右端。
（3）當電壓表的示數為2.5V時，電流表示數如圖丙所示，電流表選用小量程，分度值為0.02A，電流為0.4A，表格中應填0.4。
根據表中數據，第1次燈泡的實際功率為
P=UI=2V×0.34A=0.68W
第2次燈泡的實際功率為
PL=ULIL=2.5V×0.4A=1.0W
同理，第3次燈泡的實際功率為1.32W，結合表中燈泡的發光情況，故可知小燈泡的亮度是由燈泡的實際功率決定的。
燈泡在額定電壓下的功率為額定功率，故第2次燈泡的實際功率即該燈泡的額定功率，故即該燈泡的額定功是1.0W。
練3.1．一只小燈泡的額定電壓為2.5V，正常發光時的電流約為0.3A，小明想測量這個小燈泡的額定功率，實驗室中有如下器材，一個電壓表、一個電流表，一個開關，電源、滑動變阻器、導線若干；

電壓U/V
1
2.5
2.8
電流I/A
0.18

0.28
（1）請你用筆畫線代替導線，將電路連接完整；______
（2）電路正確連接后，閉合開關，發現小燈泡不亮，電流表無示數，電壓表有示數，出現這一故障的原因可能是______；
（3）排除故障后，小明進行了三次測量，測量數據如上表；當小燈泡正常發光時，電流表示數如圖乙所示，此時小燈泡的額定功率為______W；小明根據表中的數據，計算出了三次小燈泡的電阻，發現三次電阻均不相同，原因是______；
（4）完成上述測量后，小明不用電壓表，用如圖丙所示的電路也可測量已知額定電流的小燈泡的額定功率，已知小燈泡的額定電流為I額，定值電阻的阻值為R0，實驗步驟如下，請補充完整：
①閉合開關S、S2，斷開開關S1，調節滑動變阻器，使電流表讀數為______；
②閉合開關S、S1，斷開開關S2，保持滑動變阻器滑片位置不變，記錄下此時電流表的示數為I；
③小燈泡的額定功率的表達式為P額＝______。
【答案】 燈泡斷路 0.65 燈絲的電阻隨溫度的升高而增大 I額 （I﹣I額）R0I額
【解析】
（1）變阻器按一上一下連入電路中，正常發光時的電流約為0.3A，故電流表選用小量程串聯在電路中，小燈泡的額定電壓為2.5V，故電壓表選用小量程與燈并聯，如圖所示

（2）電路正確連接后，閉合開關，發現小燈泡不亮，電流表無示數，電路可能斷路，電壓表有示數，則說明電壓表與電源連通，出現這一故障的原因可能是燈泡斷路。
（3）當小燈泡正常發光時，電流表示數如圖乙所示，電流表選用小量程，分度值為0.02A，電流為0.26A，燈泡的額定電壓為2.5V，則小燈泡的額定功率為
P＝UI＝2.5V×0.26A＝0.65W
由表中數據知，通過燈的電流隨電壓的增大而變大，根據P＝UI，燈的功率變大，燈泡變亮，燈絲的溫度升高，因小燈泡燈絲的電阻隨溫度的升高而增大，故燈的電阻變大。
（4）①閉合開關S、S2，斷開S1，調節滑動變阻器R的滑片P，使電流表示數為I額。
②閉合開關S、S1，斷開開關S2，保持滑動變阻器滑片位置不變，記錄下此時電流表的示數為I。
③在①中，電流表測燈的電流，燈正常發光；在②中，電流表測干路電路，并聯并聯電路電流的規律，定值電阻R0的電流為
I0＝I﹣I額
由歐姆定律的變形公式，定值電阻R0的電壓為
U＝I0R0＝（I﹣I額）R0
根據并聯電路電壓的規律，燈泡兩端的電壓等于定值電阻的電壓，所以燈泡的額定電功率為P額＝U0I額＝（I﹣I額）R0I額
練3.2．利用如圖所示的電路測量額定電壓為2.5V的小燈泡的額定功率。

（1）用筆畫線代替導線將圖甲中的電路連接完整，要求滑片P向右移動時燈泡變暗；______
（2）連接電路時，開關應______，滑片P應位于______（選填“A”或“B”）端；
（3）連接電路后，閉合開關，發現燈泡較亮，電壓表和電流表的示數均較大；無論怎樣移動滑片P，此現象都不發生改變，則出現這種現象的原因可能是______；
（4）改正電路后，移動滑片P至某一位置，電壓表示數為2V，要測量小燈泡的額定功率，應將滑片向______移；當電壓表的示數為2.5V時，電流表的示數如圖乙所示，則小燈泡的額定功率為______W；
（5）繼續調節滑動變阻器，使電壓表的示數達到3.0V，燈泡強烈發光，此時燈泡的實際功率______（選填“小于”或“等于”或“大于”）1.44W；
（6）利用這些器材還可進行的實驗是______；若把小燈泡換成一個定值電阻，還可探究______的關系。
【答案】 斷開 B 滑動變阻器短路 左 1 小于 測量小燈泡的電阻 電流與電壓
【解析】
（1）根據滑片P向右移動時燈泡變暗，說明P向右移動變阻器阻值要變大，確定變阻器左下接線柱連入電路中與燈串聯，根據燈的額定電壓為2.5V，確定電壓表選用小量程與燈并聯，如下圖所示：

（2）連接電路時，開關應斷開連接好電路；閉合開關前，滑動變阻器的滑片應調到阻值最大處，由于滑動變阻器接左下接線柱，則應將滑片移至B端。
（3）由于電流表有示數，故障可能是短路，再考慮電壓表，電壓表有示數，則與電壓表并聯的部分不會短路，與電壓表并聯以外的部分不會斷路，所以應該是與電壓表并聯以外的部分短路，則故障是滑動變阻器短路。
（4）電壓表示數為2V，要測量小燈泡的額定功率，需要使電壓表示數增加為2.5V，所以要減小滑動變阻器的電壓，根據串聯分壓原理可知應將滑動變阻器接入電路電阻變小，所以將滑片向左移；由圖乙知，電流表示數為0.4A，則小燈泡的額定功率為

（5）根據可知，在電阻不變時，電功率與電壓的平方成正比，電壓表的示數達到3.0V時，為小燈泡額定電壓2.5V的1.2倍，若燈的電阻不變，則燈泡的實際功率為

但因燈的電阻隨溫度的升高而變大，根據，故此時燈泡的實際功率小于1.44W。
（6）利用這些器材還可以用電壓表，電流表分別把燈泡的電壓，電流測出，用來測量小燈泡的電阻；若把小燈泡換成一個定值電阻，就可以用來探究在電阻一定時，電流與電壓的關系。
練3.3．小明連接了如圖所示的實驗電路。

（1）請你根據圖所示的實物電路連接情況在虛線框內畫出相應的電路圖；______
（2）連接電路前，開關應該處于 ______（“閉合”或“斷開”）狀態；
（3）閉合開關前，滑動變阻器的滑片P應放在 ______（“左”或“右”）端。閉合開關后，向右移動換片P，電流表示數變 ______（“大”或“小”），燈泡變 ______（“亮”或“暗”）。
【答案】 斷開 左 大 亮
【解析】
（1）按照實物圖，從電源正極依次畫出開關、電流表、燈泡、滑動變阻器，然后到電源負極，電壓表接在燈泡兩端，如圖所示

（2）連接電路前，為了保護電路中的各元件，開關應該處于斷開狀態。
（3）閉合開關前，為了保護電路，滑動變阻器的阻值應處在最大值，即滑片P應放在左端。
閉合開關后，向右移動換片P，滑動變阻器接入電路中的電阻減小，由歐姆定律可知，電源電壓一定時，電路中的電流變大，電流表示數變大。
燈泡和滑動變阻器串聯在電路中，電路中的電流變大，通過燈泡的電流變大，由可知，燈泡實際功率變大、燈泡變亮。
練3.4．小成想要測定小燈泡的額定功率，他選用了以下器材：標有“”字樣的小燈泡老師告訴他，該小燈泡正常工作電流在左右，電源為6V的恒穩蓄電池，量程為“”與“”的電流表，量程為“”與“”的電壓表，開關，導線?？墒窃谶x擇滑動變阻器時他猶豫了，因為有三種規格的滑動變阻器，分別標有“”、“”、“”字樣。


（1）估算一下，請你幫小成選擇一只合適的滑動變阻器_________；
（2）如圖甲所示，小成連接了一部分電路后又糾結了，請你在不改變他已經連接部分的前提下，再幫他連接完整；（____）
（3）連接完整后，小成按正確程序操作，閉合開關S，發現燈泡不亮。電流表指針偏轉明顯，而電壓表指針幾乎不動，仔細檢查，連接無誤。那么出現該狀況的原因應該是___________。
A．電壓表內部斷路了
B．燈泡的燈絲斷了
C．燈座內部出現了短路
D．滑動變阻器的電阻線斷了
（4）在老師的指點下，小成自己排除了故障，再閉合開關S，燈泡亮了，但發光很暗，觀察電壓表示數，僅有，這時小成應將滑片P向___________端選填“A”或“B”適當滑動；
（5）當小燈泡兩端的電壓達到額定電壓后，電流表的示數如圖乙所示，小佳測得小燈泡的額定功率是___________。
（6）完成上述實驗后，又找來了一個阻值為的電阻和兩個開關，并借助部分現有的實驗器材，設計了如圖丙所示的電路，也測出了額定電壓為的小燈泡的額定功率。請完成下列的實驗步驟：
①先閉合再閉合開關___________，移動滑片，當電壓表的示數為___________時，停止移動滑片；
②保持滑片的位置不動，斷開開關再閉合開關___________，讀出此時電壓表的示數為U；
③燈泡額定功率的表達式為P=_________ 用已知量和測量量表示。
【答案】” A
【解析】
（1）[1]燈泡正常工作時的電壓為2.5V，燈泡與滑動變阻器串聯，則滑動變阻器的電壓為

燈泡正常工作時的電流為0.3A，根據歐姆定律可得燈泡正常工作時滑動變阻器的電阻為

即滑動變阻器連入電路的電阻至少為11.67Ω，又正常工作時的電流0.3A
