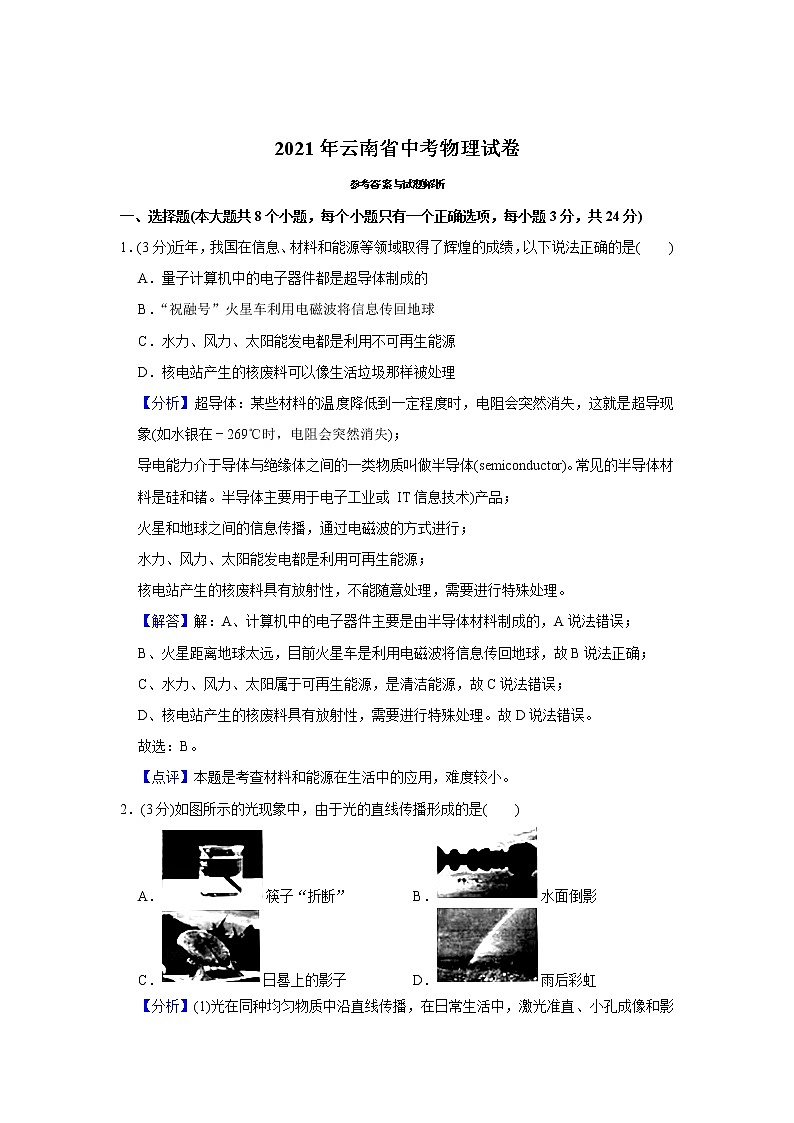

2021年云南省中考物理試題含解析（教師用）

這是一份2021年云南省中考物理試題含解析（教師用），共26頁。試卷主要包含了選擇題，填空題，作圖，綜合題要求等內容，歡迎下載使用。
參考答案與試題解析
一、選擇題(本大題共8個小題，每個小題只有一個正確選項，每小題3分，共24分)
1．(3分)近年，我國在信息、材料和能源等領域取得了輝煌的成績，以下說法正確的是( )
A．量子計算機中的電子器件都是超導體制成的
B．“祝融號”火星車?yán)秒姶挪▽⑿畔骰氐厍?br>C．水力、風力、太陽能發電都是利用不可再生能源
D．核電站產生的核廢料可以像生活垃圾那樣被處理
【分析】超導體：某些材料的溫度降低到一定程度時，電阻會突然消失，這就是超導現象(如水銀在﹣269℃時，電阻會突然消失)；
導電能力介于導體與絕緣體之間的一類物質叫做半導體(semicnductr)。常見的半導體材料是硅和鍺。半導體主要用于電子工業或 IT信息技術)產品；
火星和地球之間的信息傳播，通過電磁波的方式進行；
水力、風力、太陽能發電都是利用可再生能源；
核電站產生的核廢料具有放射性，不能隨意處理，需要進行特殊處理。
【解答】解：A、計算機中的電子器件主要是由半導體材料制成的，A說法錯誤；
B、火星距離地球太遠，目前火星車是利用電磁波將信息傳回地球，故B說法正確；
C、水力、風力、太陽屬于可再生能源，是清潔能源，故C說法錯誤；
D、核電站產生的核廢料具有放射性，需要進行特殊處理。故D說法錯誤。
故選：B。
【點評】本題是考查材料和能源在生活中的應用，難度較小。
2．(3分)如圖所示的光現象中，由于光的直線傳播形成的是( )
A．筷子“折斷”B．水面倒影
C．日晷上的影子D．雨后彩虹
【分析】(1)光在同種均勻物質中沿直線傳播，在日常生活中，激光準直、小孔成像和影子的形成等都表明光在同一種均勻介質中是沿直線傳播的；
(2)當光照射到物體界面上時，有一部分光被反射回來發生反射現象，例如：平面鏡成像、水中倒影等；
(3)當光從一種介質斜射入另一種介質時，傳播方向會偏折，發生折射現象，如：看水里的魚比實際位置淺等。
【解答】解：A、筷子“折斷”屬于光的折射，故A不符合題意；
B、水中倒影屬于平面鏡成像，是光的反射形成的，故B不符合題意；
C、日晷上的影子是由于光的直線傳播，故C符合題意；
D、雨后彩虹像，是光的折射形成的，故D不符合題意；
故選：C。
【點評】本題考查光的直線傳播的具體生活實例，需要利用生活和物理之間的聯系進行判斷；能否區分三種光現象：光的直線傳播、光的反射、光的折射，是本題的解題關鍵。

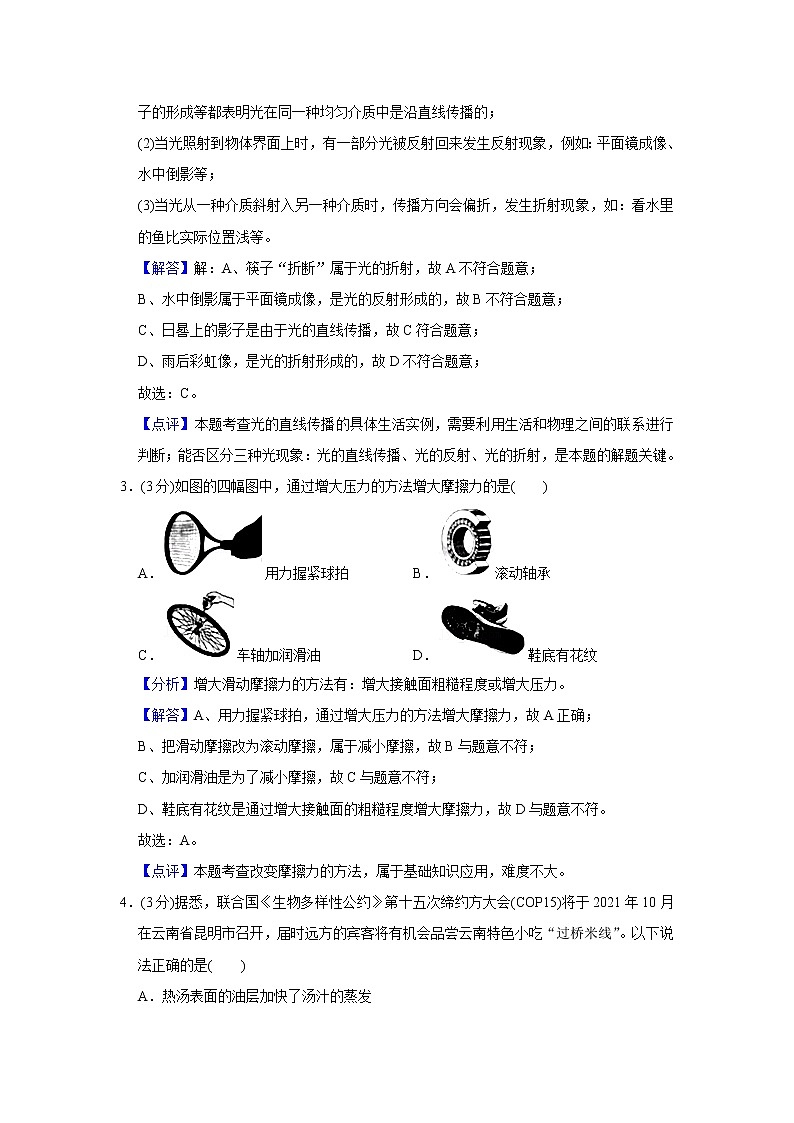

3．(3分)如圖的四幅圖中，通過增大壓力的方法增大摩擦力的是( )
A．用力握緊球拍B．滾動軸承
C．車軸加潤滑油D．鞋底有花紋
【分析】增大滑動摩擦力的方法有：增大接觸面粗糙程度或增大壓力。
【解答】A、用力握緊球拍，通過增大壓力的方法增大摩擦力，故A正確；
B、把滑動摩擦改為滾動摩擦，屬于減小摩擦，故B與題意不符；
C、加潤滑油是為了減小摩擦，故C與題意不符；
D、鞋底有花紋是通過增大接觸面的粗糙程度增大摩擦力，故D與題意不符。
故選：A。
【點評】本題考查改變摩擦力的方法，屬于基礎知識應用，難度不大。
4．(3分)據悉，聯合國《生物多樣性公約》第十五次締約方大會(COP15)將于2021年10月在云南省昆明市召開，屆時遠方的賓客將有機會品嘗云南特色小吃“過橋米線”。以下說法正確的是( )
A．熱湯表面的油層加快了湯汁的蒸發

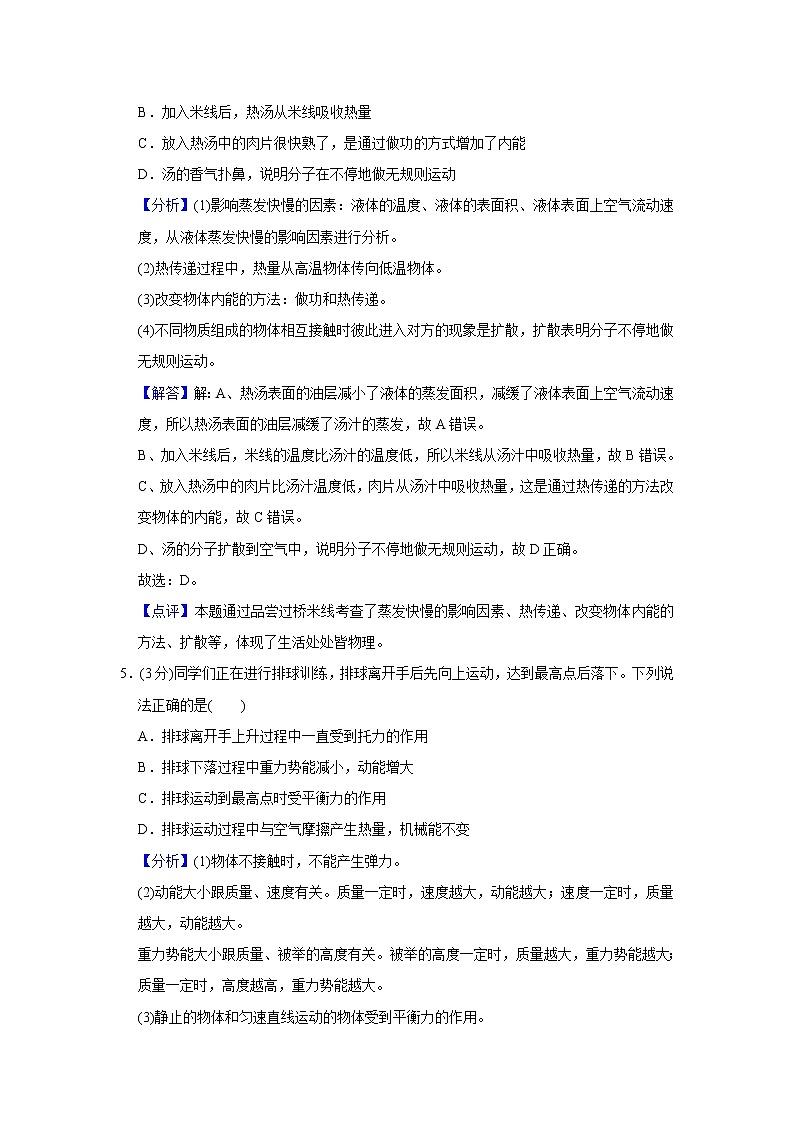

B．加入米線后，熱湯從米線吸收熱量
C．放入熱湯中的肉片很快熟了，是通過做功的方式增加了內能
D．湯的香氣撲鼻，說明分子在不停地做無規則運動
【分析】(1)影響蒸發快慢的因素：液體的溫度、液體的表面積、液體表面上空氣流動速度，從液體蒸發快慢的影響因素進行分析。
(2)熱傳遞過程中，熱量從高溫物體傳向低溫物體。
(3)改變物體內能的方法：做功和熱傳遞。
(4)不同物質組成的物體相互接觸時彼此進入對方的現象是擴散，擴散表明分子不停地做無規則運動。
【解答】解：A、熱湯表面的油層減小了液體的蒸發面積，減緩了液體表面上空氣流動速度，所以熱湯表面的油層減緩了湯汁的蒸發，故A錯誤。
B、加入米線后，米線的溫度比湯汁的溫度低，所以米線從湯汁中吸收熱量，故B錯誤。
C、放入熱湯中的肉片比湯汁溫度低，肉片從湯汁中吸收熱量，這是通過熱傳遞的方法改變物體的內能，故C錯誤。
D、湯的分子擴散到空氣中，說明分子不停地做無規則運動，故D正確。
故選：D。
【點評】本題通過品嘗過橋米線考查了蒸發快慢的影響因素、熱傳遞、改變物體內能的方法、擴散等，體現了生活處處皆物理。
5．(3分)同學們正在進行排球訓練，排球離開手后先向上運動，達到最高點后落下。下列說法正確的是( )
A．排球離開手上升過程中一直受到托力的作用
B．排球下落過程中重力勢能減小，動能增大
C．排球運動到最高點時受平衡力的作用
D．排球運動過程中與空氣摩擦產生熱量，機械能不變
【分析】(1)物體不接觸時，不能產生彈力。
(2)動能大小跟質量、速度有關。質量一定時，速度越大，動能越大；速度一定時，質量越大，動能越大。
重力勢能大小跟質量、被舉的高度有關。被舉的高度一定時，質量越大，重力勢能越大；質量一定時，高度越高，重力勢能越大。
(3)靜止的物體和勻速直線運動的物體受到平衡力的作用。
(4)摩擦生熱是機械能轉化為內能，機械能減少，內能增加。
【解答】解：A、排球和手之間是彈力，產生彈力時不能離開物體，故排球離開手上升過程中，排球不受手的托力作用，故A錯誤。
B、排球下落過程中，排球的質量不變，高度減小，重力勢能減小，速度增大，動能增大，故B正確。
C、排球運動到最高點，不能保持靜止?fàn)顟B(tài)，排球只受重力作用，所以排球在最高點不受平衡力作用，故C錯誤。
D、排球運動過程中與空氣摩擦產生熱量，這是摩擦生熱，機械能轉化為內能，機械能減少，內能增加，故D錯誤。
故選：B。
【點評】通過排球訓練考查了重力勢能、動能、彈力、平衡力、能量轉化等，體現了體育運動中包含了很多的物理知識。
6．(3分)對如圖所示四幅圖的說明中，錯誤的是( )
A．圖中地球磁場的N極在地理北極的附近
B．圖中電風扇的工作原理是通電導體在磁場中受到力的作用
C．圖中電磁起重機吸起大量鋼鐵是利用電流的磁效應
D．圖中搖動發電機的手柄，線圈快速轉動、切割磁感線，小燈泡發光
【分析】(1)地球是一個大磁體，地磁的南、北極與地理的南、北極正好相反，而且不重合；
(2)通電導體在磁場中受力運動，據此制成了電動機；
(3)電器起重機利用電流的磁效應工作，通過控制電流的通斷，可以控制電磁鐵磁性的有無；
(4)當閉合電路中的部分導體做切割磁感線運動時，電路中可以產生感應電流，這就是電磁感應現象。
【解答】解：
A、地球是個巨大的磁體，S極在地理的北極附近，N極在地理的南極附近，二者并不完全重合，故A錯誤；
B、電風扇的主要部件是電動機，其工作原理是通電導體在磁場中受到力的作用，故B正確；
C、電磁起重機的主要部件是電磁鐵，其工作時利用了電流的磁效應，故C正確；
D、搖動發電機的手柄，線圈在磁場中做切割磁感線運動，會產生感應電流，小燈泡發光，這是電磁感應現象，故D正確。
故選：A。
【點評】能準確的判斷出電與磁這一章中的實驗原理是解決該題的關鍵。
7．(3分)將規格都是“220V 150W”的一臺電風扇、一臺電視機和一只電烙鐵分別接入家庭電路中，正常工作相同時間，以下說法正確的是( )
A．三個用電器均能將電能全部轉化為內能
B．根據R＝可計算出三個用電器的電阻相等
C．三個用電器消耗的電能一樣多
D．三個用電器產生的熱量相等
【分析】家庭電路的電壓是220V，將三個用電器分別接入家庭電路中，這三個用電器都在額定電壓下工作，實際功率等于額定功率，由W＝Pt可知相同時間內三個電器消耗電能的關系；從每個電器工作時的能量轉化上分析，電烙鐵是純電阻用電器，可利用公式R＝計算其電阻，但不能計算電風扇和電視機的電阻。
【解答】解：
AB、電烙鐵工作時，能將電能全部轉化為內能；電風扇、電視機工作時，其消耗的電能不只是轉化為內能，還會轉化為機械能或光能和聲能；
雖然三個用電器的規格相同，但公式R＝只適用于純電阻用電器，即利用該公式能計算電烙鐵的電阻，不能計算電風扇和電視機的電阻，事實上它們的電阻也是不相同的，故AB錯誤；
C、三個電器都在額定電壓下工作，實際功率相同都是100W，由W＝Pt可知相同時間內三個電器消耗的電能一樣多，故C正確；
D、電風扇工作時，電能轉化為內能和機械能；電視機工作時，電能轉化為內能、光能和聲能；電烙鐵工作時，電能全部轉化為內能；且相同時間內三個電器消耗的電能相同，因此相同時間內，電烙鐵產生的熱量最多，故D錯誤。
故選：C。
【點評】用電器工作的過程就是電流做功的過程，也是電能轉化成其他形式能的過程，電流通過電器做了多少功，就有多少電能轉化成其他形式的能；
本題中學生容易誤認為三個電器在相同時間內電流產生的熱量一樣多，這是由于不了解每個用電器工作時的能量轉化造成的。
8．(3分)如圖甲所示，用動滑輪將正方體物塊從裝有水的容器底部緩慢勻速提起，拉力F隨提升高度h變化的關系如圖乙所示。物塊完全離開水面后，動滑輪的機械效率為87.5%，繩重和摩擦忽略不計。下列選項正確的是( )
A．物塊的邊長為0.6m
B．動滑輪重為300N
C．提升物塊完全離開水面前，動滑輪的機械效率大于87.5%
D．將物塊提升至上表面與水面相平的過程中拉力F做的功為1650J
【分析】(1)動滑輪繩子的有效股數為2，根據圖乙讀出物塊浸沒時繩子的拉力，繩重和摩擦忽略不計，根據F＝(G+G動﹣F浮)得出等式；根據圖乙讀出物塊完全離開水面后繩子的拉力，根據F＝(G+G動)得出等式，然后聯立等式即可求出物塊受到的浮力，根據F浮＝ρ液gV排求出物體排開水的體積即為物塊的體積，利用V＝L3求出物塊的邊長；
(2)繩重和摩擦忽略不計，物塊完全離開水面后，根據η＝×100%＝×100%＝×100%表示出動滑輪的機械效率，然后聯立等式即可求出物塊的重力和動滑輪的重力；
(3)繩重和摩擦忽略不計，提升物塊完全離開水面前，根據η＝×100%＝×100%＝×100%求出滑輪組的機械效率，然后得出答案；
(4)將物塊提升至上表面與水面相平的過程中，根據圖乙得出物體上升的高度和拉力F，根據s＝nh求出繩子自由端移動的距離，利用W＝Fs求出此過程中拉力F做的功。
【解答】解：
A.動滑輪繩子的有效股數n＝2，由圖乙可知，物塊浸沒時繩子的拉力F1＝1375N，
繩重和摩擦忽略不計，由F＝(G+G動﹣F浮)可得：1375N＝(G+G動﹣F浮)﹣﹣﹣﹣①
當物塊完全離開水面后繩子的拉力F2＝2000N，
由F＝(G+G動)可得：2000N＝(G+G動)﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由①②可得：F?。?250N，
因物體浸沒時排開液體的體積和自身的體積相等，
所以，由F浮＝ρ液gV排可得，物塊的體積：V＝V排＝＝＝0.125m3，
由V＝L3可得，物塊的邊長：L＝＝＝0.5m，故A錯誤；
B.繩重和摩擦忽略不計，物塊完全離開水面后，動滑輪的機械效率：
η＝×100%＝×100%＝×100%，即87.5%＝×100%﹣﹣﹣﹣﹣③
由②③可得：G＝3500N，G動＝500N，故B錯誤；
C.繩重和摩擦忽略不計，提升物塊完全離開水面前，滑輪組的機械效率：
η′＝×100%＝×100%＝×100%＝×100%≈81.8%，
則動滑輪的機械效率小于87.5%，故C錯誤；
D.將物塊提升至上表面與水面相平的過程中，由圖乙可知，物體上升的高度h＝0.6m，拉力F＝1375N，
繩子自由端移動的距離：s＝nh＝2×0.6m＝1.2m，
此過程中拉力F做的功W＝Fs＝1375N×1.2m＝1650J，故D正確。
故選：D。
【點評】本題考查了滑輪組拉力公式和滑輪組機械效率公式、阿基米德原理、做功公式的綜合應用，分清有用功和總功以及從圖像中獲取有用的信息是關鍵。
二、填空題(本大題共10個小題，每小題2分，共20分)
9．(2分)音樂課上，同學們飽含深情地演唱“我和我的祖國，一刻也不能分割……”，歌聲是由聲帶 振動 產生的。在需要安靜環境的醫院、學校附近禁止鳴笛是在 聲源 處減弱噪聲。
【分析】聲音的產生是由于發聲的物體在振動。
控制噪聲污染的措施：在聲源處減弱噪聲；在傳播過程中減弱噪聲；在人耳處減弱噪聲。
【解答】解：歌聲是由聲帶的振動而產生的；學校附近禁止鳴笛是在聲源處減弱噪聲。
故答案為：振動；聲源。
【點評】本題考查聲音產生的原因及控制噪聲污染的措施，屬于基礎知識，難度較小。
10．(2分)由蘋果下落得到啟示，提出“宇宙間的物體大到天體，小到塵埃，都存在相互吸引的力”觀點的科學家是 牛頓 。被踢出去的足球能在草地上繼續滾動是因?yàn)樽闱蚓哂?慣性 。
【分析】宇宙間的物體大到天體，小到塵埃，都存在相互吸引的力，這就是萬有引力，是由科學家牛頓提出來的。
一切物體都具有保持勻速直線運動狀態或靜止?fàn)顟B(tài)的性質叫慣性。
【解答】解：宇宙間的物體大到天體，小到塵埃，都存在相互吸引的力，這就是萬有引力，是由科學家牛頓提出來的。
一切物體都具有保持勻速直線運動狀態或靜止?fàn)顟B(tài)的性質叫慣性。踢出去的足球能繼續滾動，是由于足球具有慣性。
【點評】本題考查慣性定律，屬于基礎知識考查。
11．(2分)2020年12月17日，嫦娥五號探測器帶回1731g月壤，“可上九天攬?jiān)隆钡膲粝胱兂闪爽F(xiàn)實。與在月球上相比，帶回的月壤樣品質量 不變 (選填“變大”、“變小”或“不變”)。通常情況下，玻璃杯、塑料瓶、不銹鋼勺、陶瓷碗等物品中， 不銹鋼 是導體。
【分析】質量：物體所含物質的多少。質量是物體的屬性，不隨位置、狀態等的改變而改變。
導體：不容易導電的物體。常見的導體有金屬、石墨、鹽溶液等。
【解答】將月壤帶回地球，質量不會隨位置的改變而改變。
玻璃杯、塑料瓶和陶瓷碗是絕緣體；不銹鋼是金屬屬于導體。
【點評】本題考查質量的特點及導體的辨別，屬于基礎知識，難度較小。
12．(2分)我國自主研發設計、制造的世界首臺高溫超導高速磁浮列車，設計時速620千米，合 172 m/s(結果保留整數)。列車進站時，車體附近氣體流速快，壓強 小 ，為避免候車乘客被“吸”向列車，乘客必須站在安全線以外的區域候車。
【分析】1km＝1000m,1h＝3600s，流體流速越大的地方壓強越小。
【解答】解：時速620千米，即620km/h＝≈172m/s；
列車進站時，車體附近氣體流速快，壓強很小，人外側的壓強大于內側壓強，人在內外壓強差的作用下，被壓向列車出現事故。
故答案為：172；小。
【點評】本題考查速度的單位換算、流體壓強與流速的關系，屬于基礎題。
13．(2分)新冠肺炎疫情中使用負壓救護車救治和轉運感染者，“負壓”就是通過技術手段使車內氣壓 小于 外界氣壓，使新鮮空氣流入車內，而車內被污染的空氣通過無害化處理后排出，最大限度地減少醫護人員與病人交叉感染。救護車疾馳而過，以路旁的樹木為參照物，醫護人員和患者都是 運動 的。
【分析】負壓救護車：通過技術手段使車內氣壓小于外界氣壓，使新鮮空氣流入車內，而車內被污染的空氣通過無害化處理后排出。
參照物：研究機械運動時，人們事先選定的、假設不動的，作為基準的物體。
【解答】解：負壓救護車：通過技術手段使車內氣壓小于外界氣壓，使新鮮空氣流入車內，而車內被污染的空氣通過無害化處理后排出。
參照物：研究機械運動時，人們事先選定的、假設不動的，作為基準的物體。救護車疾馳而過，以路旁的樹木為參照物，醫護人員和患者都是運動的。
【點評】本題考查大氣壓及參照物應用，難度不大。
14．(2分)如圖甲所示，用毛皮摩擦過的橡膠棒接觸驗電器的金屬球時，金屬箔片張開，則金屬箔片和橡膠棒帶 同種 (選填“同種”或“異種”)電荷。如圖乙所示，根據圖中的電流方向，可以判斷通電螺線管左端的磁極是 極。
【分析】(1)毛皮摩擦過的橡膠棒帶負電，是因?yàn)槊なル娮?，橡膠棒得到電子。
(2)運用安培定則可判斷螺線管的磁極。
【解答】解：(1)毛皮摩擦過的橡膠棒帶負電，接觸驗電器后，一部分電子轉移到金屬箔片上，金屬箔片帶上負電，所以橡膠棒和箔片帶同種電荷。
(2)運用安培定則，用右手握住螺線管，彎曲的四指指向電流方向，大拇指指向左端，所以左端是螺線管的N極。
故答案為：同種；N。
【點評】知道橡膠棒的帶電性質，會使用安培定則，可解答此題。
15．(2分)民間俗語“霜降有霜，米谷滿倉”，霜的形成屬于 凝華 過程(填物態變化名稱)。如圖所示，用相同的酒精燈分別對質量、初溫均相同的煤油和蓖麻油加熱相同時間，觀察到蓖麻油比煤油的溫度變化大，說明 煤油 的比熱容更大。
【分析】凝華：氣態變?yōu)楣虘B(tài)的過程，該過程會放熱。
比熱容：單位質量某物質，溫度變化1℃，吸收或放出的熱量。相同質量的不同物質，初溫相同，比熱容大的物質吸收相同的熱量溫度變化較慢。
【解答】解：霜是由于水蒸氣遇冷凝華為固體的形成的。
質量相同的不同物質，初溫相同，吸收相同的熱量，比熱容小的物質升溫較快，比熱容大的物質升溫較慢，蓖麻油比煤油溫度變化大，故煤油的比熱容更大。
故答案為：凝華；煤油。
【點評】本題考查自然現象中的凝華現象和比熱容的概念，難度較小。
16．(2分)用焦距為10cm的凸透鏡探究成像規律，如圖所示，燭焰在光屏上成清晰的像，則光屏到凸透鏡的距離可能是 18 cm(選填“8”、“18”或“28”)；把近視鏡片放在蠟燭和凸透鏡之間，應將光屏向 右 (選填“左”或“右”)調節，才能在光屏上重新成清晰的像。
【分析】(1)當物距大于像距時成倒立縮小的實像，此時物距大于二倍焦距，像距在一倍焦距和二倍焦距之間；
(2)近視鏡是凹透鏡，對光線具有發散作用。
【解答】解：由圖可知，此時物距大于像距，在光屏上成像，說明成的是倒立縮小的實像，為照相機的應用，物距應該大于二倍焦距，像距在一倍焦距和二倍焦距之間，即應大于10cm小于20cm，所以此時的像距可能是18cm；
近視鏡是凹透鏡，對光線具有發散作用，會延遲光的會聚，所以把近視鏡片放在蠟燭和凸透鏡之間，應將光屏向右移動。
故答案為：18；右。
【點評】此題考查了凸透鏡成像規律的探究及應用，關鍵是熟記成像規律的內容，并做到靈活運用。
17．(2分)如圖所示，燈泡L1標有“6V 3W”、L2標有“6V 2W”字樣，電源電壓6V恒定不變。閉合開關S，忽略溫度對燈絲電阻的影響，則甲、乙兩電路中流過L1的電流I1：I1′＝ 2：5 ，L2消耗的實際功率P2 ＜ P2′(選填“＞”、“＝”或“＜”)。
【分析】根據R＝分別求出兩盞燈泡的電阻；根據串聯電路的電阻關系求出甲的總電阻，根據歐姆定律、電功率公式分別求出通過兩個燈泡的電流，得出比值的大小；
根據燈泡L2兩端電壓的變化判定實際功率的變化。
【解答】解：根據P＝可知，燈泡L1的電阻為：R1＝＝＝12Ω；燈泡L2的電阻為：R2＝＝＝18Ω；
甲圖中兩個燈泡串聯，則此時的總電阻為：R＝R1+R2＝12Ω+18Ω＝30Ω；
甲電路中的電流即通過燈泡L1的電流為：I1＝＝＝0.2A；
乙圖中的電源電壓為6V，兩個燈泡并聯，則燈泡L1正常發光，通過燈泡L1的電流為：I'1＝＝＝0.5A；
則甲、乙兩電路中流過L1的電流I1：I1′＝0.2A：0.5A＝2：5；
根據串聯電路的電壓關系可知，甲中L2兩端電壓小于電源電壓，乙中L2兩端電壓等于電源電壓，由于L2兩端電壓變大，電阻不變，根據P＝可知，L2消耗的實際功率變大，即P2＜P2′。
故答案為：2：5；＜。
【點評】本題考查了歐姆定律的應用、電功率公式的應用，知道燈泡兩端電壓的變化是解題的關鍵。
18．(2分)如圖所示，水中有一支長14cm、底部嵌有鐵塊的蠟燭，露出水面的長度為1cm，點燃蠟燭，至蠟燭熄滅時，水對容器底部產生的壓強 變小 (選填“變大”、“變小”或“不變”)。熄滅時蠟燭所剩長度為 4 cm。(ρ蠟＝0.9×103kg/m3)
【分析】物體漂浮是浮力等于重力，根據蠟燭重力的變化判定浮力的變化，根據阿基米德原理判定蠟燭排開的水的體積的變化，根據p＝ρgh分析容器底部受到壓強的變化；
根據漂浮時，浮力等于重力，在本題中為G蠟+G鐵＝F?。紾排水，據此可得到G鐵的表達式；蠟燭被水熄滅時剩下的長度設為L，到與水面平齊處即被水熄滅，即此時懸浮，可知G蠟剩+G鐵＝G排水′，分別代入后得到蠟燭剩余的長度。
【解答】解：蠟燭漂浮在水面上，受到的浮力等于重力，點燃蠟燭，至蠟燭熄滅時，蠟燭自身的重力減小，受到的浮力變小，根據阿基米德原理公式F?。溅岩篻V排可知，蠟燭排開的水的體積變小，液面會下降，根據p＝ρgh可知容器底部受到水的壓強變??；
ρ蠟＝0.9×103kg/m3＝0.9g/cm3，h蠟＝14cm，h排＝13cm；
設燭的截面積為S，則蠟燭的重力為G蠟＝m蠟g＝ρ蠟V蠟g＝ρ蠟h蠟Sg；
設鐵塊的重量為G鐵，又因漂浮，故G蠟+G鐵＝G排水＝ρ水V排g＝ρ水Sh排g，
則有ρ蠟h蠟Sg+G鐵＝ρ水Sh排g，
0.9g/cm3×14cm×Sg+G鐵＝1.0g/cm3×S×13cm×g
則G鐵＝0.4g/cm2×Sg，
蠟燭熄滅時設燭長為L，因蠟燭燃燒到與水面平齊處即被水熄滅，故此時蠟燭和鐵塊共同處于懸浮狀態，
則有：G蠟剩+G鐵＝G排水′，
即：ρ蠟LSg+G鐵＝ρ水LSg
ρ蠟LSg+0.4g/cm2×Sg＝ρ水LSg
L＝＝＝4cm。
故答案為：變?。?。
【點評】此題考查了有關物體的浮沉條件及阿基米德原理的應用，關鍵要把握兩點：①?zèng)]熄滅前是漂浮，浮力等于總重力；②蠟燭剛熄滅時，是懸浮，浮力等于重力。
注意兩狀態下的浮力不相同。
三、作圖、實驗及探究題(本大題共4個小題，共31分)
19．(1分)如圖所示，木塊的長度為 3.40 cm。
【分析】使用刻度尺測量物體長度時，要觀察是否從0刻度線量起，起始端沒從0開始，要以某一刻度當作“0”刻度，讀出末端刻度值，減去前面的刻度即為物體長度，注意刻度尺要估讀到分度值的下一位。
【解答】解：
由圖知：
刻度尺上1cm之間有10個小格，所以一個小格代表1mm，即刻度尺的分度值為1mm；
木塊左側與0刻度線對齊，右側在3.4cm中間，估讀為3.40cm，所以木塊的長度為L＝3.40cm。
故答案為：3.40。
【點評】此題考查的是刻度尺的讀數，在物理實驗和實際生活中經常使用刻度尺，我們要熟練掌握其使用和讀數方法。
20．(4分)在圖中，畫出動力F的力臂L。
【分析】已知支點O和動力F，先畫出動力的作用線，然后過支點向動力作用線作垂線段就得到動力臂L。
【解答】解：杠桿能繞O點轉動，即O為支點，過O點向動力F作用線作垂線段，即為其力臂L，如圖所示：
【點評】本題考查了力臂的畫法，注意力臂為支點到力的作用線的距離，為一垂線段，不是直線。
21．(4分)如圖所示，按照安全用電原則，用筆畫線代替導線，將開關、燈泡接入家庭電路中。
【分析】連接家庭電路時，火線首先進入開關，然后再入燈泡頂端的金屬點，零線直接接燈泡的螺絲口。
【解答】解：圖中開關與燈泡已相連，火線連接開關，零線直接接燈泡的螺絲口，這樣在斷開開關時，切斷火線，能避免觸電事故發生。如圖所示：
【點評】本題考查家庭電路的連接，屬于一道基礎題。
22．(7分)如圖1所示，用兩根完全相同的蠟燭和一塊厚玻璃板探究“平面鏡成像的特點”。
(1)用透明玻璃板代替平面鏡的目的是可以確定像的 位置 。實驗中有同學從蠟燭一側透過玻璃板看到像有“重影”，其原因可能是玻璃板的前后表面都發生了光的 反 射。改善“重影”問題的辦法是 用較薄的玻璃板 。解決問題后，移動點燃的蠟燭，多次測量并分析得出結論。
(2)小明發現上述實驗中難于準確測量像和物到玻璃板的距離，且未用大小不同的物體進行多次實驗，就得出了像與物大小的關系，于是他換用一些完全相同的木塊進行實驗。
①如圖2甲所示，將一組木塊置于玻璃板前，改變?cè)摻M木塊的位置，進行三次實驗，用筆在白紙上標記出每次像和物的位置，如圖2乙所示。根據對應頂點就能準確測出相應的距離，再將白紙沿 GH (選填“EF”或“GH”)對折，若像和物的對應頂點都 重合 ，則證明平面鏡所成的像和物具有對稱性。
②如圖3所示，用疊加的方法改變物的大小進行實驗，記錄數據如下表。分析可知平面鏡所成的像與物的大小 相等 。
(3)某小組在較暗的環境中實驗時，發現木塊的像較暗、不易辨識，聯系日常照鏡子的經驗，解決方法是 照亮木塊 (選填“照亮木塊的像”或“照亮木塊”)。
【分析】(1)利用玻璃板透明的特點，可以觀察到玻璃板的另一側，便于找到像的位置；玻璃板代替平面鏡巧妙地解決了確定像的位置和大小兩個問題，較厚的玻璃板兩面，都可以成像，會出現了兩個不重合的像，從而影響實驗效果；
(2)平面鏡成像時，像和物體到平面鏡的距離相等，像和物體關于鏡面對稱，像和物體的大小相等；
(3)人眼能夠看清物體，是因?yàn)槲矬w有光線進入人眼，探究平面鏡成像是觀察的是木塊反射的光。
【解答】解：(1)透明的玻璃板，可以觀察到玻璃板的另一側，便于觀察并確定像的位置；
玻璃板的前后表面都會發生反射現象，造成重影；
玻璃板如果薄，兩個像距離近，測量誤差小，實驗效果好，所以為了改善“重影”，可以選擇較薄的玻璃板；
(2)①實驗中應該將實驗數據沿平面鏡的位置對折，即為GH，若像和物的對應頂點都重合，說明平面鏡所成的像和物具有對稱性；
②分析表格數據可知，玻璃板前后木塊的個數始終相等，說明平面鏡所成的像與物的大小相等；
(3)物體成像要清晰，就必須讓木塊有足夠光線射向平面鏡才能成像，所以應該照亮木塊。
故答案為：(1)位置；反；用較薄的玻璃板；(2)①GH；重合；②相等；(3)照亮木塊。
【點評】對于平面鏡成像的特點，只要掌握扎實，牢記相關的知識，答案不難得出。
23．(8分)用如圖甲所示的電路探究“通過導體的電流與電壓的關系”，電源電壓為3V，定值電阻R的阻值為10Ω，滑動變阻器R′的最大阻值為20Ω。
(1)用筆畫線代替導線把圖乙所示的實物圖連接完整，要求滑片P向右移動時電流表示數變小。
(2)閉合開關前將滑動變阻器的滑片調至B端的目的是 保護電路 。閉合開關，移動滑片，發現電流表無示數，電壓表示數接近電源電壓。若電路僅有一處故障，故障是 定值電阻斷路 。
(3)排除故障后，調節滑動變阻器，記錄數據如表。請?jiān)趫D丙所示的坐標紙中把未標出的兩個點描出來并畫出I﹣U圖像。
分析圖像可得：電阻一定時，通過導體的電流與導體兩端的電壓成正比。
(4)若探究“通過導體的電流與電阻的關系”，需要用到阻值為5Ω、10Ω、15Ω、20Ω、25Ω的電阻。將10Ω的電阻換成15Ω后，若保持電壓表的示數為1.5V不變，應將滑動變阻器的滑片向 端移動。換用25Ω的電阻進行實驗時，發現無論怎樣移動滑片，都無法使電壓表的示數達到1.5V，原因是滑動變阻器的最大阻值 過小 (選填“過大”或“過小”)。
【分析】(1)連接電路時要求滑片P向右移動時電流表示數變小，說明電阻變大，滑動變阻器要接左半段，故接入滑動變阻器的A接線柱。
從電源的正極出發，經開關、滑動變阻器，先經過電流表還是先經過定值電阻，要看電流表的正負接線柱，根據連接情況，如果先經過定值電阻再經過電流表，電流會電流表的正接線柱流入，從負接線柱流出，違背電流表的正確使用，故先經過電流表，然后經過定值電阻，回到電源負極。
(2)滑動變阻器接入電路的電阻越大，電路電流越小，滑動變阻器起到保護電路的作用。
判斷電路故障：先通過電流表判斷電路是通路還是斷路，如果電流是斷路，再通過電壓表來判斷，如果電壓表無示數，說明電壓表并聯之外的部分是斷路，如果電壓表有示數并且接近電源電壓，說明電壓表并聯的部分是斷路。
(3)在I﹣U圖像描出電壓和電流的對應點，并且用線連接起來。
(4)串聯電路中各電阻分擔電壓，導體兩端的電壓之比等于電阻之比，根據這個特點分析滑動變阻器滑片的移動方向和定值電阻為25Ω時，電壓表不能達到1.5V的原因。
【解答】解：(1)滑片P向右移動時電流表示數變小，說明電阻變大，滑動變阻器要接左半段，故接入滑動變阻器的A接線柱。
如圖，從電源正極出發，經開關、滑動變阻器，先經過電流表的正接線柱，從電流表負接線柱流出，再經過定值電阻，回到電源的負極，此時電壓表與定值電阻并聯，電壓表測量定值電阻兩端的電壓，電路連接如下圖。
(2)閉合開關前將滑動變阻器的滑片調至B端，滑動變阻器接入電路的電阻最大，電路電流最小，滑動變阻器起到保護電路的作用。
閉合開關，移動滑片，發現電流表無示數，說明電路是斷路，電壓表示數接近電源電壓，說明電壓表并聯的部分是斷路，故障是定值電阻斷路。
(3)在I﹣U圖像上描出(2.0V，0.20A)，(2.4V，0.24A)，用線連接各點，如圖。
根據圖像可以得到：電阻一定時，通過導體的電流與導體兩端的電壓成正比。
(4)定值電阻和滑動變阻器串聯在3V電源上，定值電阻兩端的電壓是1.5V，則滑動變阻器兩端的電壓是1.5V，滑動變阻器和定值電阻的阻值之比是1:1，當定值電阻是10Ω時，滑動變阻器的電阻是10Ω，當定值電阻是15Ω時，滑動變阻器的電阻也是15Ω，故滑動變阻器滑片向B端移動使滑動變阻器的阻值變大。
當定值電阻是25Ω時，滑動變阻器的電阻也應該是25Ω，才能保持電壓表示數是1.5V，由于滑動變阻器的阻值是20Ω，電壓表的示數總是大于1.5V，所以無法使電壓表的示數達到1.5V。
故答案為：(1)如上圖；(2)保護電路；定值電阻斷路；(3)如上圖；(4)B；過小。
【點評】本題通過探究電流跟電壓的關系考查了電路故障、電路連接、滑動變阻器的選擇等，考查很全面，是一道很典型的習題，要熟練掌握。
24．(7分)某小組探究“浮力的大小與排開液體所受重力的關系”。
(1)彈簧測力計使用前要先進行 校零 。
(2)實驗步驟如圖1所示，甲、乙、丁、戊中彈簧測力計的示數分別為F1、F2、F3、F4。由圖甲和丁可知物體受到的浮力F?。?F1﹣F3 。
(3)以下選項中若 成立，則可以得出浮力的大小與排開液體所受重力的關系。
A.F1﹣F2＝F3﹣F4
B.F1﹣F3＝F4﹣F2
C.F3﹣F2＝F1﹣F4
(4)另一小組利用兩個相同的彈簧測力計A和B、飲料瓶和吸管組成的溢水杯、薄塑料袋(質量忽略不計)對實驗進行改進，裝置如圖2所示。向下移動水平橫桿，使重物緩慢浸入盛滿水的溢水杯中，觀察到A的示數逐漸 變小 ，B的示數逐漸 變大 ，且A、B示數的變化量 相等 (選填“相等”或“不相等”)。
(5)比較兩種實驗方案，改進后的優點是 BC (多選)
A.測力計A的示數就是物體所受浮力的大小
B.實驗器材生活化，測力計固定、示數更穩定
C.能同步觀察測力計A、B示數的變化
【分析】(1)彈簧測力前要檢查指針與零刻度線是否對齊，若不對齊，要調整至對齊，這一步驟叫校零；
(2)物體位于空中時彈簧測力計的示數即為其重力，又知道物體浸沒時彈簧測力計的示數，根據稱重法求出物體受到的浮力；
(3)根據圖乙和圖戊可知空燒杯的重力和物體浸沒時排開液體與燒杯的總重力可求排開液體的重力，比較物體受到的浮力與排開液體的重力關系進行解答；
(4)如圖2所示，向下移動水平橫桿，使重物緩慢浸入盛滿水的溢水杯中，重物排開水的體積變大，受到的浮力變大，根據稱重法F?。紾﹣F′可知彈簧測力計A的示數變化；重物排開水的體積越大時薄塑料袋內水的重力越大，即彈簧測力計B的示數越大，薄塑料袋的質量忽略不計時，根據阿基米德原理可知彈簧測力計A、B示數的變化量關系；
(5)改進后的優點從增加實驗器材的目的來分析。
【解答】解：(1)彈簧測力計使用前指針要指向零刻度線，如果沒指向零刻度線，需要校零；
(2)由圖甲可知物體的重力G＝F1，由圖丁可知物體浸沒時彈簧測力計的示數F′＝F3，則物體受到的浮力F?。紾﹣F′＝F1﹣F3；
(3)由圖乙可知空燒杯的重力為F2，由圖戊可知物體浸沒時排開液體與燒杯的總重力為F4，則物體浸沒時排開液體的重力G排＝F4﹣F2，
當F?。紾排即F1﹣F3＝F4﹣F2可知，物體受到浮力的大小與排開液體所受重力相等；
(4)如圖2所示，向下移動水平橫桿，使重物緩慢浸入盛滿水的溢水杯中，重物排開水的體積變大，受到的浮力變大，由稱重法F?。紾﹣F′可知彈簧測力計A的示數變小，
重物排開水的體積越大時薄塑料袋內水的重力越大，即彈簧測力計B的示數越大，薄塑料袋的質量忽略不計時，由阿基米德原理可知，彈簧測力計A、B示數的變化量相等；
(5)比較兩種實驗方案可知，改進后：
A.由稱重法F浮＝G﹣F′可知，彈簧測力計A的示數等于物體的重力減去受到的浮力，故A錯誤；
B.由圖2的實驗裝置和器材(兩個相同的彈簧測力計A和B、飲料瓶和吸管組成的溢水杯、薄塑料袋)可知，實驗器材生活化，測力計固定、示數更穩定，故B正確；
C.薄塑料袋不計質量，能同步觀察測力計A、B示數的變化，從而得出物體受到浮力的大小與排開液體所受重力的關系，故C正確。
故答案為：(1)校零；(2)F1﹣F3；(3)B；(4)變??；變大；相等；(5)BC。
【點評】本題主要是考查學生科學探究的能力、分析能力、觀察能力以及對阿基米德原理的理解等，弄清楚實驗裝置中每一個儀器的作用和目的是關鍵。
四、綜合題(本大愿共3個小題，共25分)要求：(1)語言表述簡練、準確；(2)寫出必要的運算和推理過程(3)帶單位計算；(4)計算結果若有近似，均保留兩位小數。
25．(8分)自行車騎行是生活中一種環保的出行方式。如圖所示，小明騎自行車出行的途中，沿直線勻速經過一段長100m的平直路面，用時20s。該過程中前后輪與地面的總接觸面積為20cm2。若小明的質量為55kg，自行車重150N，騎行時受到的阻力為總重的0.03倍。(ρ水＝1.0×103kg/m3，g＝10N/kg)
(1)求騎行時車對水平地面的壓強；
(2)該壓強相當于多高水柱產生的壓強？
(3)求騎行過程中動力做的功及功率。
【分析】(1)小明和自行車對水平地面的壓力等于他們的重力；由壓強公式p＝可以求出自行車對地面的壓強；
(2)根據液體壓強公式p＝ρ液gh進行計算；
(3)自行車勻速行駛時處于平衡狀態，受到的牽引力和阻力是一對平衡力，二力大小相等，根據W＝Fs求出此過程中動力做的功；再根據功率公式P＝求出功率。
【解答】解：(1)小明的重力為：G小明＝mg＝55kg×10N/kg＝550N，
小明和自行車對地面的壓力為：F＝G小明+G自行車＝550N+150N＝700N，
自行車前后輪與地面的總接觸面積為：S＝20cm2＝2×10﹣3m2；
騎行時自行車對地面的壓強為：p＝＝＝3.5×105Pa；
(2)根據液體壓強公式p＝ρ液gh可知：h＝＝＝35m；
(3)騎行時自行車受到的阻力為：f＝0.03(G小明+G自行車)＝0.03×700N＝21N，
由于自行車在做勻速直線運動，所以自行車受到的牽引力與阻力為一對平衡力，即：F＝f＝21N，
所以騎行過程中動力做的功為：W＝Fs＝21N×100m＝2100J，
騎行過程中動力做的功的功率為：P＝＝＝105w。
故答案為：(1)求騎行時車對水平地面的壓強為3.5×105Pa；
(2)該壓強相當于35m高水柱產生的壓強；
(3)騎行過程中動力做的功為2100J，功率為105w。
【點評】本題主要考查了壓強公式、液體壓強公式以及做功公式和功率公式的應用，難度不大。
26．(9分)中國首次火星探索任務“天問一號”探測器的成功發射，是我國綜合國力和創新能力提升的重要標志。如圖所示是某火箭發射時的場景，目前運載火箭一般使用液態氫作為燃料、液態氧作為助燃劑。火箭燃料的發展如表1所示，表2是一些燃料的熱值。
表1
表2
(1)使用氫作為燃料的主要優點是： 熱值大 和 無污染 。
(2)某火箭發射時攜帶了3×104kg液態氫燃料，這些燃料完全燃燒最多能將多少千克初溫為20℃的水加熱至沸騰？[c水＝4.2×103J/(kg?℃)，當?shù)卮髿鈮簽?標準大氣壓]
(3)氫能源車的發動機工作時將液態氫轉化為氫氣在氣缸中燃燒。某次測試中，一輛氫能源車以70kW的功率勻速行駛0.5h，消耗了2kg燃料，求該發動機的效率。
【分析】(1)運載火箭采用液態氫作為火箭的燃料，原因是液態氫具有較高的熱值，完全燃燒相同質量的氫時，可以釋放出更多的熱量，另外氫氣燃燒的生成物是水，不會造成污染；
(2)根據Q＝mq計算3×104kg液態氫完全燃燒釋放的熱量，根據比熱容公式的變形m＝計算水的質量；
(3)根據W＝Pt計算氫能源車所做的功，根據Q＝mq計算2kg液態氫完全燃燒釋放的熱量，根據機械效率公式η＝100%計算該發動機的效率。
【解答】解：(1)運載火箭采用液態氫作為火箭的燃料，原因是液態氫具有較高的熱值，完全燃燒相同質量的氫時，可以釋放出更多的熱量，另外氫氣燃燒的生成物是水，不會造成污染；
(2)3×104kg液態氫完全燃燒釋放的熱量：Q＝mq＝3×104kg×1.4×108J/kg＝4.2×1012J，
一標準大氣壓下水的沸點為100℃，
水的質量為：m′＝＝＝1.25×107kg；
(3)氫能源車所做的功為：W＝Pt＝70000W×0.5×3600s＝1.26×108J，
2kg燃料完全燃燒釋放的熱量：Q′＝m″q＝2kg×1.4×108J/kg＝2.8×108J，
該發動機的效率為：η＝100%＝100%＝45%。
答：(1)熱值大；無污染；
(2)這些燃料完全燃燒最多能將1.25×107kg初溫為20℃的水加熱至沸騰；
(3)該發動機的效率為45%。
【點評】本題考查了學生對燃料熱值的了解、燃燒放熱公式、比熱容公式、機械效率公式的掌握和運用，綜合性強。
27．(8分)交通安全要求廣大司機“開車不喝酒，喝酒不開車”，酒后駕駛存在許多安全隱患。某科技興趣小組設計了一種簡易的酒精檢測儀，其電路原理如圖2甲所示。電源電壓為12V，R1是氣敏電阻，其阻值隨呼氣酒精濃度K的變化關系如圖2乙所示，R2為滑動變阻器。檢測前對檢測儀進行“調零”，即調節滑動變阻器使電流表的示數為0.1A，調零后變阻器滑片位置保持不變。查閱到相關資料如圖1。
(1)求“調零”后變阻器R2接入電路的阻值；
(2)檢測前R2工作10s消耗的電能；
(3)對某司機進行檢測時，電流表示數為0.16A，依據信息窗資料，通過計算判斷該司機屬于非酒駕、酒駕還是醉駕。
【分析】(1)檢測前對檢測儀進行“調零”，即調節滑動變阻器使電流表的示數為0.1A，調零后變阻器滑片位置保持不變。由乙圖可知此時酒精濃度K為0，故此時R1阻值為100Ω；根據R＝計算串聯電路的總電阻，再由串聯電阻的特點計算R2的阻值；
(2)圖甲兩電阻為純電阻電路，由W＝I2Rt計算電功即為消耗的電能；
(3)據R＝計算串聯電路的總電阻，再由串聯電阻的特點計算R1的阻值，對應圖乙曲線找到相應的呼氣酒精濃度K，并計算血液酒精濃度M，判斷屬于非酒駕、酒駕還是醉駕。
【解答】解：(1)由題意可知：U＝12V，I＝0.1A，R1＝100Ω
串聯總電阻：R總＝＝＝120Ω，
變阻器R2的阻值：R2＝R總﹣R1＝120Ω﹣100Ω＝20Ω；
(2)檢測前R2在10s消耗的電能：W＝I2R2t＝(0.1A)2×20Ω×10s＝2J；
(3)當I＝0.16A，R2＝20Ω時
串聯總電阻：R′總＝＝＝75Ω；
R′1的阻值為：R′1＝R′總﹣R2＝75Ω﹣20Ω＝55Ω；
對應乙圖此時K＝12.5×10﹣3/100mL，此時酒精濃度為：
M＝12.5×10﹣3/100mL×2200＝27.5mg/100mL，該司機屬于酒駕。
答：(1)“調零”后變阻器R2接入電路的阻值20Ω；
(2)檢測前R2工作10s消耗的電能2J；
(3)該司機屬于酒駕。
【點評】本題是考查串聯電路的特點、歐姆定律應用和電功的計算，屬于中等難度計算題。
聲明：試題解析著作權屬菁優網所有，未經書面同意，不得復制發布
日期：2021/7/14 19:09:27；用戶：OLD&BLACK；郵箱：rFmNtzxsL940RswDfvavB8ux_Y@；學號：37168561

菁優網APP 菁優網公眾號 菁優網小程序木塊的位置
保持不變
物的大小(玻璃板前木塊的個數/個)
1
2
3
像的大小(玻璃板后木塊的個數/個)
1
2
3
序號
1
2
3
4
5
電壓U/N
1.2
2.0
2.2
2.4
2.8
電流I/A
0.12
0.20
0.22
0.24
0.28
第1代
第2代
第3代
第4代
燃料
氧氣和汽油混合
偏二甲肼
煤油
液態氫
氧化劑
四氧化二氮
液態氧
液態氧
燃料
熱值
燃料
熱值
汽油
4.6×107J/kg
煤油
4.6×107J/kg
柴油
4.3×107J/kg
氫
1.4×108J/kg
