2021年山西省中考物理試題含解析（教師用）

這是一份2021年山西省中考物理試題含解析（教師用），共23頁。試卷主要包含了單選題，作圖題，實驗探究題，計算題，綜合題等內容，歡迎下載使用。

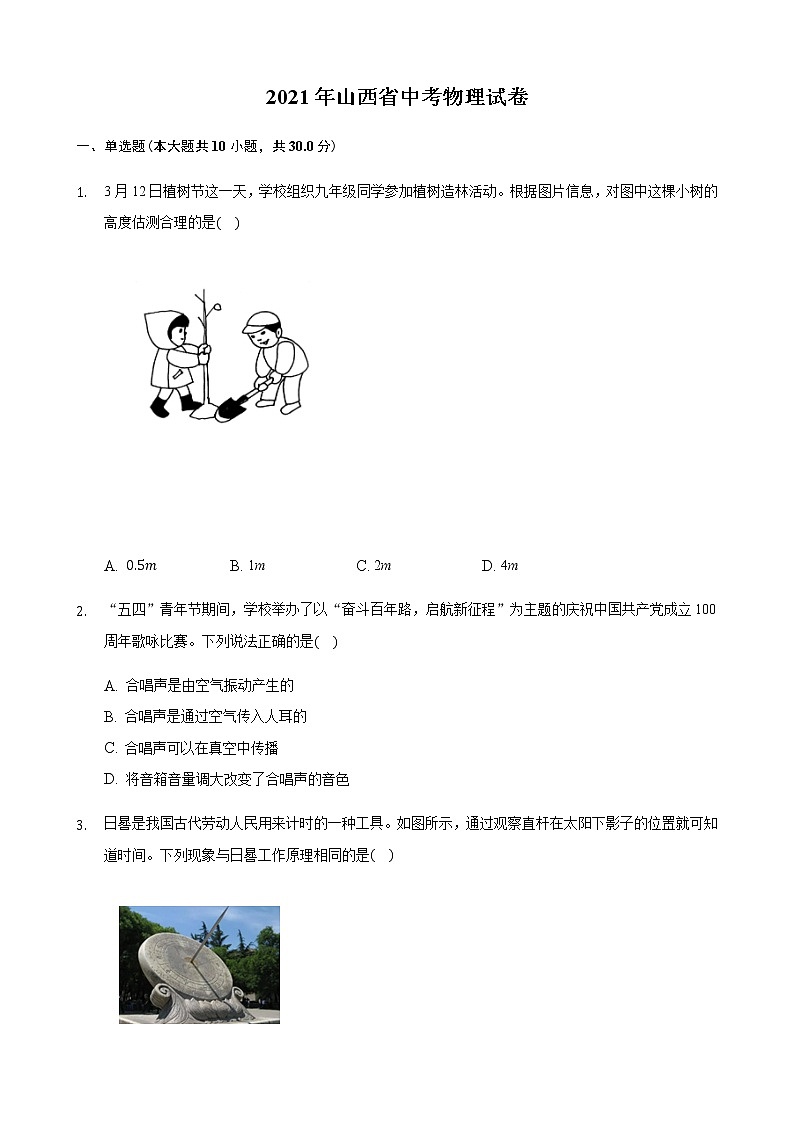

3月12日植樹節這一天，學校組織九年級同學參加植樹造林活動。根據圖片信息，對圖中這棵小樹的高度估測合理的是( )
A. 0.5mB. 1mC. 2mD. 4m
“五四”青年節期間，學校舉辦了以“奮斗百年路，啟航新征程”為主題的慶祝中國共產黨成立100周年歌詠比賽。下列說法正確的是( )
A. 合唱聲是由空氣振動產生的
B. 合唱聲是通過空氣傳入人耳的
C. 合唱聲可以在真空中傳播
D. 將音箱音量調大改變了合唱聲的音色
日晷是我國古代勞動人民用來計時的一種工具。如圖所示，通過觀察直桿在太陽下影子的位置就可知道時間。下列現象與日晷工作原理相同的是( )

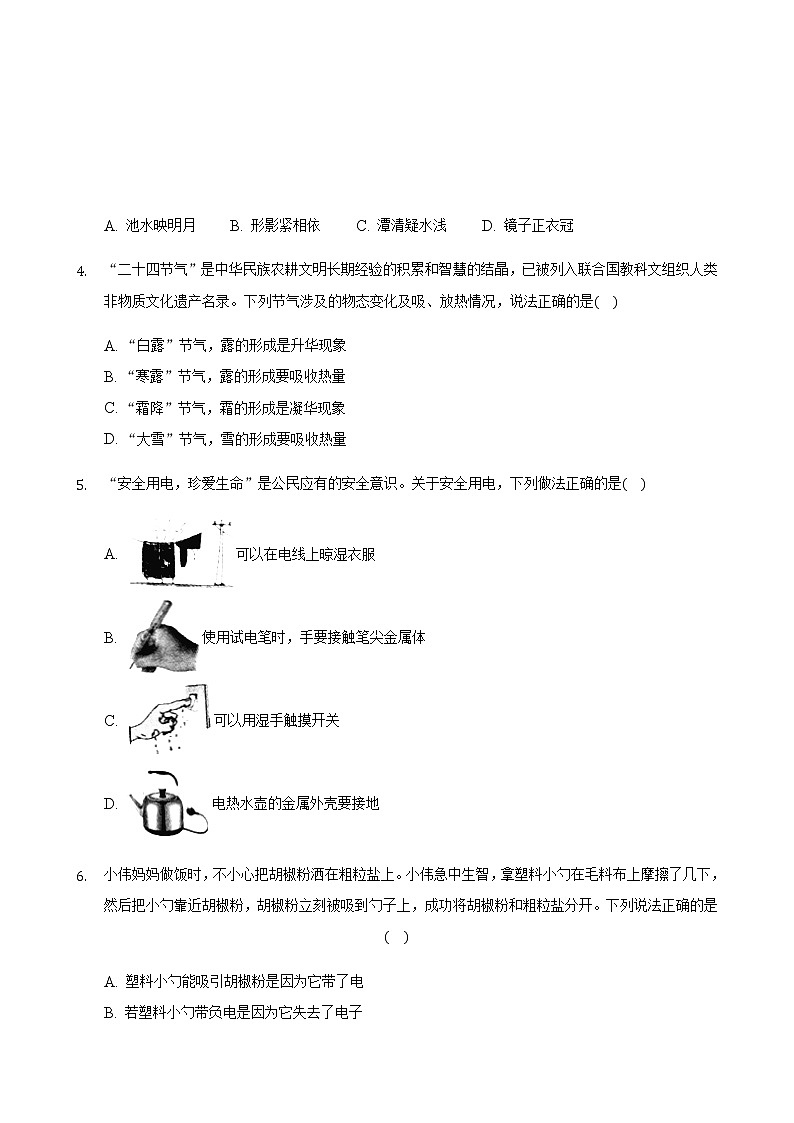

A. 池水映明月B. 形影緊相依C. 潭清疑水淺D. 鏡子正衣冠
“二十四節氣”是中華民族農耕文明長期經驗的積累和智慧的結晶，已被列入聯合國教科文組織人類非物質文化遺產名錄。下列節氣涉及的物態變化及吸、放熱情況，說法正確的是( )
A. “白露”節氣，露的形成是升華現象
B. “寒露”節氣，露的形成要吸收熱量
C. “霜降”節氣，霜的形成是凝華現象
D. “大雪”節氣，雪的形成要吸收熱量
“安全用電，珍愛生命”是公民應有的安全意識。關于安全用電，下列做法正確的是( )
A. 可以在電線上晾濕衣服
B. 使用試電筆時，手要接觸筆尖金屬體
C. 可以用濕手觸摸開關
D. 電熱水壺的金屬外殼要接地
小偉媽媽做飯時，不小心把胡椒粉灑在粗粒鹽上。小偉急中生智，拿塑料小勺在毛料布上摩擦了幾下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功將胡椒粉和粗粒鹽分開。下列說法正確的是( )

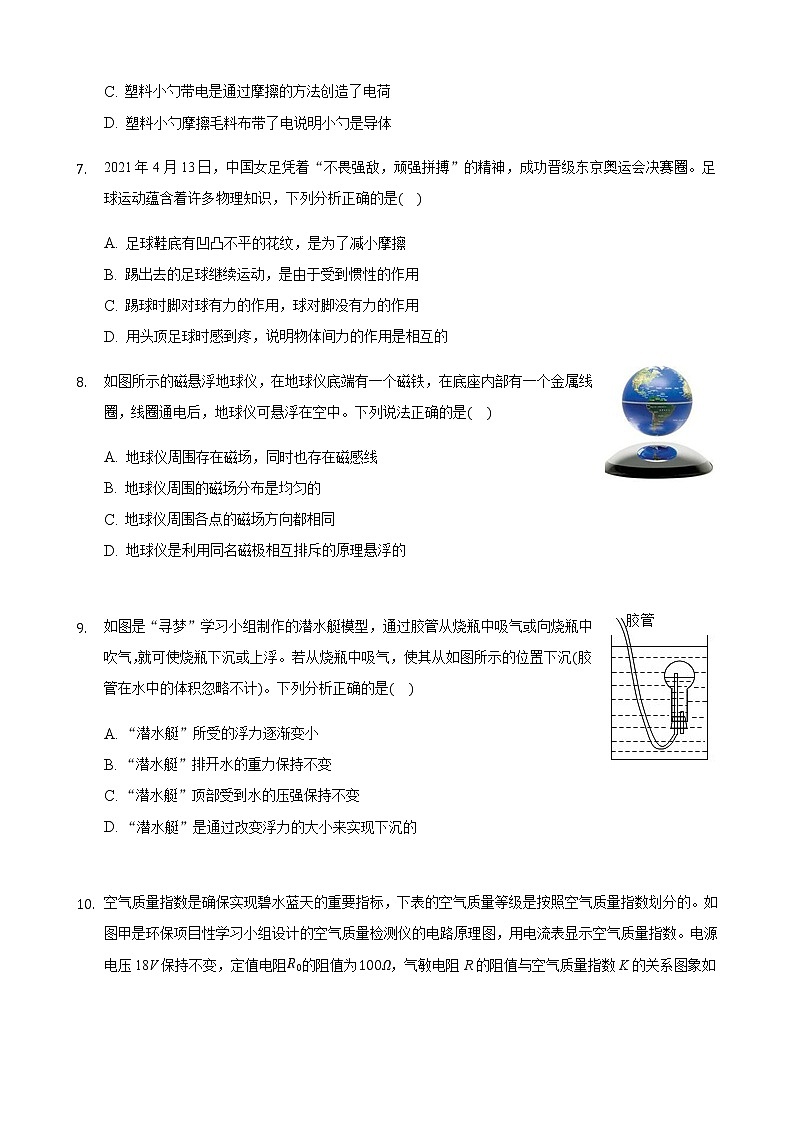

A. 塑料小勺能吸引胡椒粉是因?yàn)樗鼛Я穗?br>B. 若塑料小勺帶負電是因?yàn)樗チ穗娮?br>C. 塑料小勺帶電是通過摩擦的方法創造了電荷
D. 塑料小勺摩擦毛料布帶了電說明小勺是導體
2021年4月13日，中國女足憑著“不畏強敵，頑強拼搏”的精神，成功晉級東京奧運會決賽圈。足球運動蘊含著許多物理知識，下列分析正確的是( )
A. 足球鞋底有凹凸不平的花紋，是為了減小摩擦
B. 踢出去的足球繼續運動，是由于受到慣性的作用
C. 踢球時腳對球有力的作用，球?qū)δ_沒有力的作用
D. 用頭頂足球時感到疼，說明物體間力的作用是相互的
如圖所示的磁懸浮地球儀，在地球儀底端有一個磁鐵，在底座內部有一個金屬線圈，線圈通電后，地球儀可懸浮在空中。下列說法正確的是( )
A. 地球儀周?chē)嬖诖艌?chǎng)，同時也存在磁感線
B. 地球儀周?chē)拇艌?chǎng)分布是均勻的
C. 地球儀周?chē)鼽c(diǎn)的磁場方向都相同
D. 地球儀是利用同名磁極相互排斥的原理懸浮的
如圖是“尋夢”學習小組制作的潛水艇模型，通過膠管從燒瓶中吸氣或向燒瓶中吹氣，就可使燒瓶下沉或上浮。若從燒瓶中吸氣，使其從如圖所示的位置下沉(膠管在水中的體積忽略不計)。下列分析正確的是( )
A. “潛水艇”所受的浮力逐漸變小
B. “潛水艇”排開水的重力保持不變
C. “潛水艇”頂部受到水的壓強保持不變
D. “潛水艇”是通過改變浮力的大小來實現下沉的
空氣質量指數是確保實現碧水藍天的重要指標，下表的空氣質量等級是按照空氣質量指數劃分的。如圖甲是環保項目性學習小組設計的空氣質量檢測儀的電路原理圖，用電流表顯示空氣質量指數。電源電壓18V保持不變，定值電阻R0的阻值為100Ω，氣敏電阻R的阻值與空氣質量指數K的關系圖象如圖乙所示。下列說法正確的是( )

A. 氣敏電阻R的阻值隨空氣質量指數增大而增大
B. 空氣污染的程度越小，電路中的電流越大
C. 電路中電流為0.1A時，對應的空氣質量等級為良
D. 當空氣質量指數為300時，R0消耗的電功率為2.7W
二、作圖題(本大題共1小題，共2.0分)
中醫藥文化是中華民族悠久歷史文化的重要組成部分。如圖是用切刀將黃芪切片的示意圖，請你在圖中畫出施加在手柄上A點最小力F的示意圖及其力臂L。
三、實驗探究題(本大題共5小題，共24.0分)
在探究“凸透鏡成像的規律”實驗中：

(1)將蠟燭、凸透鏡和光屏依次放在光具座上，點燃蠟燭后，調整蠟燭、凸透鏡和光屏的高度，使?fàn)T焰、凸透鏡和光屏三者的中心大致在______ 。
(2)將蠟燭和光屏移動到如圖甲所示的位置時，光屏上出現了燭焰倒立、等大的實像，此凸透鏡的焦距為_(kāi)_____ cm。
(3)改變蠟燭位置，移動光屏到如圖乙所示的位置時，光屏上恰好得到一個清晰的像，生活中的______ (選填“照相機”、“投影儀”或“放大鏡”)就是利用這樣的成像原理工作的。保持凸透鏡位置不變，將蠟燭向左移動到10cm處，為了在光屏上得到清晰的像，應把光屏向______ (選填“左”或“右”)移動。
小偉在地質公園進行研學活動時，撿到一塊形狀不規則的小礦石。他想知道小礦石的密度，設計如下實驗方案
(1)實驗時，應將天平放在______ 臺上。圖甲是小偉在調節天平時的情景，請你指出他在操作上的錯誤之處______ 。
(2)糾正上述錯誤后，小偉用調好的天平測小礦石的質量。當右盤中所加砝碼和游碼位置如圖乙所示時，天平橫梁水平平衡，則小礦石的質量為_(kāi)_____ g。
(3)在量筒內先倒入適量的水，然后將小礦石放入量筒中，如圖丙所示，則小礦石的體積是______ cm3，小礦石的密度是______ kg/m3。
(4)小偉將小礦石放入量筒中時，在量筒壁上濺了幾滴水，所測的礦石密度會______ (選填“偏大”、“偏小”或“不變”)。
“圓夢”學習小組在“測量小燈泡的電功率”實驗中，小燈泡額定電壓為2.5V。
(1)請你用筆畫線代替導線，將圖甲中的實物電路連接完整(導線不得交叉)。(其他接法合理即可)
(2)正確連接電路后，閉合開關，發現電流表指針不動。但用手按住開關，發現電流表指針擺動，出現這種現象的原因是______ 。
(3)排除故障后，閉合開關，移動滑動變阻器滑片，當小燈泡正常發光時，電流表的示數如圖乙所示，則小燈泡的額定功率是______ W。
(4)小組的同學在實驗中又測出了幾組數據，請你幫他們?cè)O(shè)計一個實驗記錄表格。
下雪天，小明在放學回家的路上，看到環衛工人向雪中撒鹽，引發了他的思考：雪的熔點可能與所含雜質的多少有關。小明知道，同種物質的凝固點和它的熔點相同。于是，他回家拿鹽水做了實驗，并得到如下實驗數據。
(1)請你根據表中的數據，在圖中繪制出鹽水凝固點隨濃度變化的圖象。
(2)分析實驗數據可獲取的信息有：______ (寫出一條即可)。
(3)為了減少因路面積雪造成的交通事故，請你再列舉一條具體措施：______ 。
生活中常用的合金是一種復合材料，復合材料通常是由起搭建作用的基體材料和分散于其中的增強材料兩部分組成。由于兩種材料的共同作用，使合金具有不同特性。下表提供了黃銅和青銅兩種合金的部分信息。
現有兩卷粗細相同的黃銅線和青銅線，請你添加合適的器材，設計一個實驗方案，比較黃銅和青銅的導電性哪個強？
(1)實驗器材：______ 。
(2)實驗步驟：______ 。
(3)實驗結論：______ 。
四、計算題(本大題共2小題，共9.0分)
2021年5月15日，“祝融號”火星車在火星上留下了屬于中國的第一道印記，如圖甲所示。發射前，火星車在水平地面上進行測試時，受到的摩擦力為200N，其速度v與時間t的關系圖象如圖乙所示?；鹦擒?chē)的質量為240kg，車輪與地面接觸的總面積約為0.2m2。(空氣阻力忽略不計，g取10N/kg)求：

(1)火星車靜止時，對水平地面的壓強。
(2)火星車做勻速直線運動時，牽引力做的功。
小偉家的電熱飲水機通過旋鈕開關可以實現加熱和保溫兩個擋位的切換。小偉查閱資料得到飲水機的部分信息如表。飲水機正常加熱7min，可將質量為1kg的水從20℃加熱到沸騰(標準大氣壓)，然后轉入保溫狀態。請你結合小偉的調查研究，解決下列問題：
(1)在圖中虛線框內畫出導線、電阻R1和電阻R2三個元件的符號，將飲水機的電路圖連接完整。(旋鈕開關位于a、a點，表示a與a接通)
(2)加熱過程中，飲水機的加熱效率。[水的比熱容4.2×103J/(kg?℃)]
五、綜合題(本大題共5小題，共15.0分)
1666年，英國物理學家______ 用玻璃三棱鏡將太陽光分解成各種顏色的光，這種現象叫______ ，從此揭開了光的顏色之謎。
小麗在朋友圈分享了自己外出旅行時的照片，其中兩張是坐在平直行駛車內連續拍攝的照片，如圖所示。網友判斷小麗乘坐的車正在向東行駛。請你分析網友的判斷是______ (選填“正確”或“錯誤”)的，理由是______ 。
《流浪地球》是根據我省作家劉慈欣的同名小說改編的一部科幻電影。小陽看完這部電影后，興奮地在日記本上寫下：“假如上萬座行星發動機同時啟動，使地球突然向前加速時……”請你從物理學角度展開想象，站在“流浪地球”上的你將會______ ，其原因是______ 。
閱讀短文，回答問題。
2020年，中國科技成就讓世人矚目，一大批對國家經濟和社會發展有重大影響的標志性科技創新成果不斷涌現。
[材料一]7月12日，我國自主研發的首臺單機容量達10兆瓦的海上風力發電機組正式運行。該風力發電機采用雙驅電動變槳系統調節葉片方向，能最大限度捕獲風能。每臺每年發電約4×107kW?h，可為國家發展和居民生活提供更多清潔能源。
[材料二]12月12日，鄭太高速鐵路全線建成通車。動車組采用全新鋁合金車體，超尖流線型車頭。相鄰鋼軌兩端采用了擠壓無縫焊接。中國高鐵將以更先進的技術確立在世界的領先地位。
[材料三]嫦娥五號著陸器用鉆具“鉆取”約0.5kg月球地下樣品，用采樣器“表取”約1.5kg月球表面樣品。從取樣到封裝，歷經19小時。12月17日，嫦娥五號在大氣中拖著長長的尾焰將月球樣品成功帶回地球。
(1)若每戶每年平均用電2000度，則每臺海上風力發電機每年發電可供______ 戶家庭正常使用。
(2)嫦娥五號“表取”的月球表面樣品，帶回地球后質量約為_(kāi)_____ kg。嫦娥五號在大氣中拖著尾焰是通過______ 方式使其內能增加。
(3)請你從以上材料中，提出一個相關的物理問題，并指出對應的物理知識。
溫馨提示：不得與第(1)、(2)問內容及以下示例重復。
示例：物理問題：風力發電機的工作原理是什么？
物理知識：電磁感應。
物理問題：______ ？
物理知識：______ 。(物理知識與問題對應，且沒有科學性錯誤均可得分)
貨車超載容易造成交通隱患，所以交通管理部門規定，貨車每一車軸的平均承載質量不得超過10t。請你說出貨車超載帶來的一個危害，并應用所學的物理知識解釋其原因。
答案和解析
1.【答案】C
【解析】解：九年級同學的身高約1.7m，小樹的高度略大于身高，接近2m。
故ABD錯誤，C正確。
故選：C。
結合對生活中物體長度的估計，可得出答案。
常識性了解常見物體的長度，可解答此題。
2.【答案】B
【解析】解：A、聲音是由物體的振動產生的，聽到的合唱聲是由人的聲帶的振動產生的，故A錯誤；
B、聲音的傳播需要介質，合唱聲是通過空氣傳入現場觀眾的耳朵，故B正確；
C、聲音的傳播需要介質，真空不能傳聲，所以合唱聲不可以在真空中傳播，故C錯誤；
D、調大音箱的音量主要是為了增大聲音的響度，故D錯誤。
故選：B。
(1)聲音是由物體振動產生的，振動停止發聲也停止；
(2)(3)根據聲音傳播需要介質，介質包括氣體、液體和固體，而真空不能傳聲；
(4)音調是指聲音的高低，和發聲體的振動頻率有關；響度是指聲音的大小，和發生體的振幅有關；不同發聲體的音色是不同的。
此題考查了聲音的產生、聲音的傳播、以及聲音的三要素，是一道聲學基礎題。
3.【答案】B
【解析】解：A、池水映明月，光的反射原理，不符合題意；
B、形影緊相依，光的直線傳播原理，符合題意；
C、潭清疑水淺，光的折射原理，不符合題意；
D、鏡子正衣冠，光的反射原理，不符題意；
故選：B。
日晷：古代一種利用太陽投射的影子來測定時刻的裝置。利用光在同種均勻介質中沿直線傳播的原理。
本題考查光的直線傳播、光的折射、光的反射的應用，屬于應用知識，同學們注重理解原理。
4.【答案】C
【解析】解：A、露是空氣中的水蒸氣遇冷液化為液態的小水滴，故A錯誤；
B、露是空氣中的水蒸氣遇冷液化為液態的小水滴，此過程放熱，故B錯誤；
C、霜是空氣中的水蒸氣遇冷凝華為固體的冰晶，故C正確；
D、雪是空氣中的水蒸氣遇冷凝華為固態的冰晶，此過程中放熱，故D錯誤。
故選：C。
(1)物質由氣態直接變?yōu)楣虘B(tài)叫凝華，物質由固態直接變?yōu)闅鈶B(tài)叫升華；由氣態變?yōu)橐簯B(tài)叫液化，由液態變?yōu)闅鈶B(tài)叫汽化；由固態變?yōu)橐簯B(tài)叫熔化，由液態變?yōu)楣虘B(tài)叫凝固。
(2)六種物態變化過程中，都伴隨著吸熱或放熱；其中放出熱量的物態變化有：凝固、液化、凝華；吸熱的有：熔化、汽化、升華。
分析生活中的熱現象屬于哪種物態變化，關鍵要看清物態變化前后，物質各處于什么狀態；另外對六種物態變化的吸熱和放熱情況也要有清晰的認識。
5.【答案】D
【解析】解：A、在電線上晾濕衣服，電線上的絕緣層有可能破損，從而使人體和帶電體接觸，就會造成觸電事故，十分危險。故A不正確；
B、使用試電筆時，必須用手接觸到筆尾的金屬體，不要接觸筆尖金屬體。故B不正確；
C、用濕手按用電器插頭，由于水有導電性，很容易使人觸電。故C不正確；
D、帶有金屬外殼的用電器，外殼必須接地。故D正確。
故選：D。
(1)(3)水是導體，接觸帶電體容易發生觸電；
(2)使用試電筆時，必須用手接觸到筆尾的金屬體；
(4)帶有金屬外殼的用電器，外殼必須接地。
本題考查了學生對安全用電知識的了解與掌握，平時學習時多了解、多積累，提高安全意識，不能違反。
6.【答案】A
【解析】解：A、塑料小勺在毛料布上摩擦了幾下，塑料小勺能吸引胡椒粉是因?yàn)樗鼛Я穗姡蔄正確；
B、塑料小勺和毛料布在摩擦的過程中，若塑料小勺帶負電是因?yàn)樗玫搅穗娮樱蔅錯誤；
C、摩擦起電的實質是電荷的轉移，所以塑料小勺帶電不是創造了電荷，而是發生了電荷的轉移，故C錯誤；
D、塑料小勺不容易導電，所以塑料小勺是絕緣體，故D錯誤。
故選：A。
兩種不同物質組成的物體相互摩擦后，物體能吸引輕小物體的現象是摩擦起電；
摩擦起電的實質是電荷的轉移，失去電子的物體帶正電，得到電子的物體帶負電；
容易導電的物體叫做導體，比如金屬；不容易導電的物體叫做絕緣體，比如塑料。
本題主要考查了摩擦起電的實質，是一道基礎題。
7.【答案】D
【解析】解：A、足球鞋底有凹凸不平的花紋，是在壓力一定時，通過增大接觸面的粗糙程度來增大摩擦力，故A錯誤；
B、踢出去的足球繼續運動，是由于足球具有慣性，慣性不是力，不能說受到慣性的作用，故B錯誤；
C、物體間力的作用是相互的，踢球時腳對球有力的作用，球?qū)δ_也有力的作用，故C錯誤；
D、頭頂足球，頭給足球一個力，物體間力的作用是相互的，足球給頭一個力，所以頭感到疼，故D正確。
故選：D。
(1)增大摩擦的方法：增大壓力，增大接觸面的粗糙程度；
(2)物體保持原來運動狀態不變的性質叫慣性；
(3)物體間力的作用是相互的。
本題通過足球比賽考查了增大摩擦的方法、物體間力的作用是相互的、慣性等，體育運動中包含了很多的物理知識，需要認真觀察，細心領會。
8.【答案】D
【解析】解：
A、在地球儀底端有一個磁鐵，則地球儀周?chē)嬖诖艌?chǎng)，但不存在磁感線，磁感線是人們?yōu)榱诵蜗蠓奖愕孛枋龃艌?chǎng)而假想的曲線，故A錯誤；
B、磁鐵周?chē)拇艌?chǎng)分布是不均勻的，越靠近磁鐵的磁極，磁場越強，即地球儀周?chē)拇艌?chǎng)分布不是均勻的，故B錯誤；
C、地球儀周?chē)拇鸥芯€是從N極出來回到S極的，且磁場的分布是不均勻的，所以各點的磁場方向不一定相同，故C錯誤；
D、磁懸浮地球儀之所以能懸浮在空中，是利用了同名磁極相互排斥的原理，故D正確。
故選：D。
(1)磁場是真實存在的，而磁感線不是真實存在的；
(2)磁鐵周?chē)拇艌?chǎng)分布是不均勻的；
(3)磁體周?chē)拇艌?chǎng)方向不一定相同；
(4)磁懸浮地球儀的工作原理是同名磁極相互排斥。
本題考查了磁體周?chē)拇艌?chǎng)、磁極間的相互作用規律，屬于基礎題。
9.【答案】B
【解析】接：A、吸氣時，瓶?jī)?nèi)氣壓減小，大氣壓將燒瓶外的水壓入燒瓶?jī)?nèi)，水進入燒瓶中自重增大，但V排不變，浮力不變，故A錯誤；
B、由阿基米德原理可知“潛水艇”排開水的重力等于“潛水艇”受到的浮力，由A可知，浮力不變，故B正確；
C、“潛水艇”下沉過程中，頂部到水面的深度越來越大，所以頂部受到的水的壓強越來越大，故C錯誤；
D、吸氣時，瓶?jī)?nèi)氣壓減小，大氣壓將燒瓶外的水壓入燒瓶?jī)?nèi)，水進入燒瓶中自重增大，但V排不變，浮力不變，當G總>F浮時，“潛水艇”就會下沉，所以“潛水艇”不是通過改變浮力的大小來實現下沉的，而是通過改變自重的大小來實現下沉的，故D錯誤。
故選：B。
(1)根據阿基米德原理F浮=ρ液V排g判斷浮力變化；
(2)阿基米德原理：物體排開液體的重力等于物體浸入液體受到的浮力；
(3)根據p=ρgh分析壓強變化；
(4)“潛水艇”通過改變自重的方式來實現沉浮。
本題以自制“潛水艇”為背景，綜合考查了阿基米德原理公式的理解、液體壓強的計算和潛艇沉浮的應用，理解操作目的和裝置結構是解答此題得關鍵。
10.【答案】C
【解析】解：A、由圖乙知，氣敏電阻R的阻值隨空氣質量指數增大而減小，故A錯誤；
B、由表可知，空氣污染的程度越小，空氣質量指數越小，由圖象知，氣敏電阻R的阻值越大，
由圖甲知，氣敏電阻R與定值電阻R0串聯，電流表測電路中電流，所以電路中電流I=UR0+R，電源電壓保持不變，R的阻值變大，所以電流中電流變小，故B錯誤；
C、I=UR0+R，電路中電流為0.1A時有：0.1A=18V100Ω+R，解得R=80Ω，由圖象知，空氣質量指數K在51～100之間，對應的空氣質量等級為良，故C正確；
D、由圖象知，當空氣質量指數為300時，R=20Ω，電路中電流：I'=UR0+R'=18V100Ω+20Ω=0.15A，
R0消耗的電功率：P0=I2R0=(0.15A)2×20Ω=0.45W，故D錯誤。
故選：C。
(1)由圖乙可判斷氣敏電阻的阻值與空氣質量指數的關系；
(2)由表格知，空氣污染的程度越小，空氣質量指數越小，由圖象知，R的阻值變化，根據串聯電路特點和歐姆定律判斷電路中電流變化；
(3)根據串聯電路特點和歐姆定律計算電路中電流為0.1A時R連入電路的阻值，由圖乙知此時空氣質量指數K值，再根據表格數據判斷空氣質量的等級；
(4)由圖象讀出空氣質量指數為300時R的阻值，再計算此時電路中電流，根據P=I2R計算R0消耗的電功率。
本題考查了串聯電路特點、歐姆定律以及電功率公式的應用，關鍵是能從表格和圖象有獲取有用信息，體現了物理在實際生活中的應用。
11.【答案】解：由杠桿平衡條件F1L1=F2L2可知，在阻力跟阻力臂的乘積一定時，動力臂越長，動力越??；
圖中支點在O點，要求在A點用力，連接OA，則OA就是最長的動力臂L；由題意可知，要在A點用最小的力F將黃芪切片時，杠桿應按順時針轉動，則動力應垂直于力臂L向下，據此可畫出最小動力F的示意圖。如圖所示：
【解析】(1)力臂的概念：力臂是指從支點到力的作用線的距離；
(2)杠桿平衡條件：動力×動力臂=阻力×阻力臂(F1L1=F2L2)，在阻力跟阻力臂的乘積一定時，動力臂越長，動力越小。
本題的解題關鍵是通過杠桿的平衡條件得出：在阻力跟阻力臂的乘積一定時，動力臂越長，動力越小的結論。
12.【答案】同一高度 10.00 照相機 左
【解析】解：(1)將蠟燭、凸透鏡和光屏依次放在光具座上，點燃蠟燭后，調整蠟燭、凸透鏡和光屏的高度，使?fàn)T焰、凸透鏡和光屏三者的中心大致在同一高度；
(2)圖甲可知：物距=像距=2f=20.00cm，則f=10.00cm，即焦距為10.00cm；
(3)圖乙中光屏上成倒立縮小的實像，應用在照相機上；當蠟燭遠離透鏡，光屏要靠近透鏡，即向左移動。
答案為：(1)同一高高度；(2)10.00；(3)照相機；左。
凸透鏡成像規律實驗中：使焰心、光心、光屏中心三者在同一高度；物距=像距=2f時，測焦距；物距大于2倍焦距，成倒立縮小的實像，應用在照相機；當蠟燭遠離透鏡，光屏要靠近透鏡，即蠟燭和光屏的移動方向相同。
本題考查凸透鏡成像規律實驗，屬于基本實驗考查，難度不大。
13.【答案】水平 沒有將游碼移至橫梁標尺左端的零刻度線處 52 20 2.6×103 偏大
【解析】解：(1)在調節天平水平平衡時，應先將天平放在水平臺上，并將游碼撥到標尺左端的零刻線處，該同學未將游碼撥到標尺左端的“0”刻度線處；
(2)如圖乙所示，標尺的分度值是0.2g，則小礦石的質量：m=50g+2g=52g；
(3)如圖丙，量筒中水的體積：V1=20mL，礦石和水的總質量：V2=40mL，礦石的體積：V=V2-V1=40mL-20mL=20mL=20cm3，
根據公式ρ=mV得，礦石的密度：ρ石=mV=52g20cm3=2.6g/cm3=2.6×103kg/m3；
(4)小軍將小礦石放入量筒中時，筒壁上濺了幾滴水，水和小礦石的總體積減小，求出小礦石的體積偏小，小礦石的質量測量是準確的，所以小礦石密度測量值偏大。
故答案為：(1)水平；沒有將游碼移至橫梁標尺左端的零刻度線處；(2)52；(3)20；2.6×103；(4)偏大。
(1)調節平衡前，先將天平放在水平臺上，游碼置于標尺左端的零刻線處，然后調節平衡螺母，使天平水平平衡；
(2)天平水平平衡時，物體的質量等于右盤砝碼的質量加游碼在標尺上所對的刻度值；
(3)礦石浸沒時，排開水的體積和小礦石的體積相等；再根據密度公式求出木塊的密度；
(4)分析小礦石測量體積的大小，再分析小礦石密度測量值大小。
本題考查了天平的正確使用、質量測量、體積測量、密度測量值的偏大偏小分析等。
14.【答案】開關接觸不良(答案合理即可) 0.7
【解析】解：(1)由電功率的計算公式P=UI可知，要想測出小燈泡的電功率，我們就需要測出它兩端的電壓及通過它的電流。所以我們要將電壓表與小燈泡并聯以測出它兩端的電壓，將電流表與小燈泡串聯測出通過它的電流。已知小燈泡的額定電壓為2.5V，所以電壓表要用0～3V量程；由圖乙接線可知，電流表選用的是0～0.6A量程?；瑒?dòng)變阻器要按照“一上一下”的原則串聯在電路中。
(2)正確連接電路后，閉合開關，發現電流表指針不動，說明電路處于斷路狀態。但用手按住開關，發現電流表指針擺動，說明電路時斷時續。由此可知是開關存在問題。
(3)當小燈泡兩端的電壓為2.5V時，燈泡正常發光。由圖乙可知，此時電流表的示數為0.28A，故小燈泡的額定功率為P=UI=2.5V×0.28A=0.7W。
(4)在測量小燈泡電功率的實驗中，我們至少要測量三次：①燈泡兩端電壓低于額定電壓時的電功率；②燈泡兩端電壓等于額定電壓時的電功率；③燈泡兩端電壓略高于額定電壓時的電功率。所以設計的表格中實驗次數至少為3次。由公式P=UI可知，除要記錄電壓外，還要記錄電流和電功率。此外，我們知道，小燈泡的亮度是由其實際功率決定的，所以燈泡的亮度也是我們需要記錄的內容。
故答案為：(1)如下圖所示；(2)開關接觸不良；(3)0.7；(4)如下表所示。
(1)測量小燈泡電功率的原理是P=UI。
(2)小燈泡兩端的電壓等于其額定電壓時，燈泡正常發光，此時的電功率等于其額定功率。
本題的難點在于表格的設計。很多同學在設計表格時，會忽略“燈泡亮度”，而燈泡的亮度正是我們?cè)趯?shí)驗時要重點觀察的內容，是我們得出實驗結論“燈泡的亮度與其額定功率有關”的必要條件。若忽略這點，會導致失分。
15.【答案】鹽水的凝固點隨濃度的增大先降低后升高 在車輪上安裝防滑鏈
【解析】解：(1)在圖像上描出(0,0)(4,-5)(8,-11)(12,-14)(16,-18)(20,-22)(24,-25)(28,-22)各點，用光滑的曲線連接起來，如圖。
(2)由凝固點和鹽水濃度的變化圖像知，鹽水的濃度增大，鹽水的凝固點先降低后升高。
(3)路面積雪造成路面摩擦力減小，要增大摩擦力，故在車輪上安裝防滑鏈來增大摩擦力或在路面上撒鹽加快積雪熔化。
故答案為：(1)如上圖；(2)鹽水的凝固點隨濃度的增大先降低后升高；(3)在車輪上安裝防滑鏈(答案不唯一)。
(1)從圖像上描出鹽水濃度和凝固點的對應點，然后用光滑的曲線連接起來。
(2)根據凝固點和鹽水濃度的變化圖像分析兩者的關系。
(3)路面上有積雪造成路面摩擦力減小，從增大摩擦力方法進行分析或從撒鹽來加快積雪熔化。
本題通過實驗考查了凝固點跟雜質的關系，積雪容易造成交通事故，利用所學的物理知識來解決生活中一些問題。
16.【答案】?jī)晒?jié)干電池、開關、定值電阻、電流表、導線 ①截取長度相同的黃銅線與青銅線(長度要較長)；②利用導線將兩節干電池、開關、定值電阻、電流表、黃銅線串聯起來，閉合開關，記錄電流表的示數I1；③斷開開關，用青銅線取代黃銅線接入電路中，閉合開關，記錄電流表的示數I2。④比較I1、I2的大小 若I1>I2，則說明黃銅線的導電能力強；若I1I2，則說明黃銅線的導電能力強；若I1300
空氣質量等級
優
良
輕度污染
中度污染
重度污染
嚴重污染
鹽水濃度/%
0
4
8
12
16
20
24
28
凝固點/℃
0
-5
-11
-14
-18
-22
-25
-22
合金
基體材料
增強材料
特性
應用
黃銅
銅
鋅
易加工
儀表
青銅
銅
錫
耐磨
齒輪
額定電壓U/V
220
加熱功率P1/W
1000
保溫功率P2/W
100
電阻R1/Ω
435.6
電阻R2/Ω
48.4
