透人教版八年級上冊鏡及其應用 考點梳理

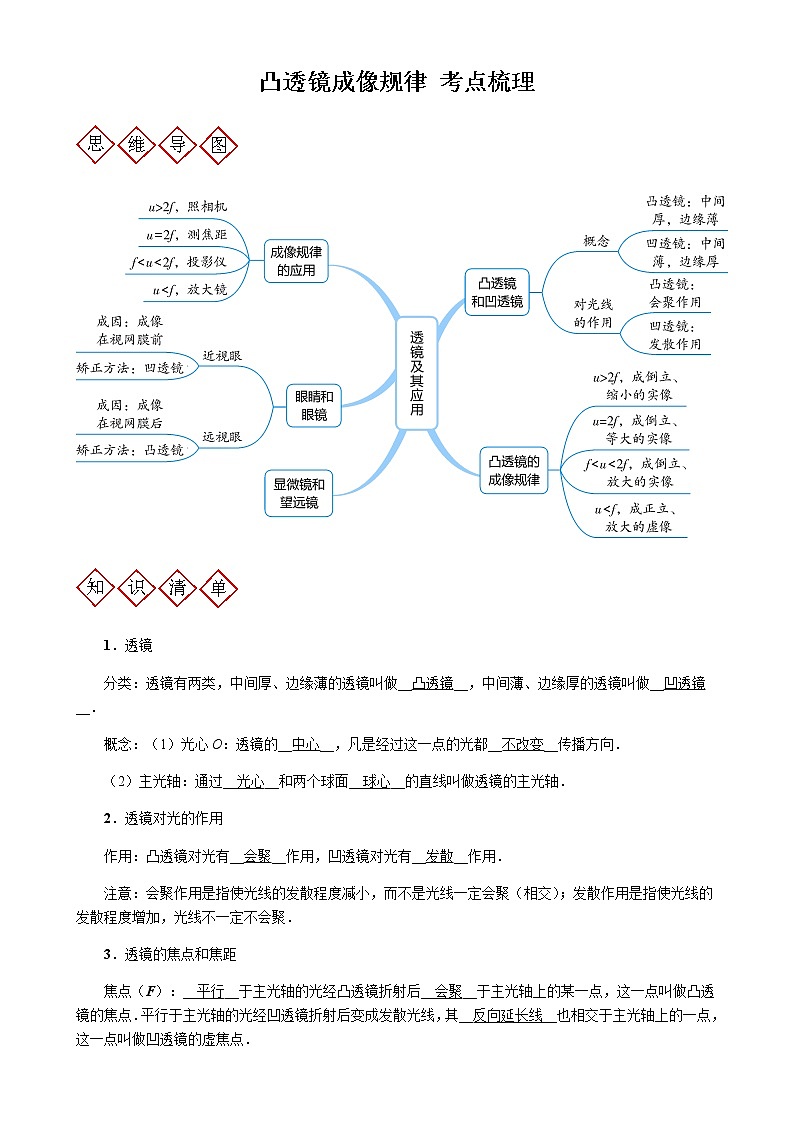

凸透鏡成像規律 考點梳理 1．透鏡 分類：透鏡有兩類，中間厚、邊緣薄的透鏡叫做__凸透鏡__，中間薄、邊緣厚的透鏡叫做__凹透鏡__． 概念：（1）光心O：透鏡的__中心__，凡是經過這一點的光都__不改變__傳播方向． （2）主光軸：通過__光心__和兩個球面__球心__的直線叫做透鏡的主光軸． 2．透鏡對光的作用 作用：凸透鏡對光有__會聚__作用，凹透鏡對光有__發散__作用． 注意：會聚作用是指使光線的發散程度減小，而不是光線一定會聚（相交）；發散作用是指使光線的發散程度增加，光線不一定不會聚． 3．透鏡的焦點和焦距 焦點（F）：__平行__于主光軸的光經凸透鏡折射后__會聚__于主光軸上的某一點，這一點叫做凸透鏡的焦點．平行于主光軸的光經凹透鏡折射后變成發散光線，其__反向延長線__也相交于主光軸上的一點，這一點叫做凹透鏡的虛焦點． 焦距：__焦點__到__光心__的距離． 三條特殊光線：平行過焦點，過焦點平行，過光心不變． 4．照相機 　 結構：其鏡頭相當于一個__凸透鏡__，膠卷相當于__光屏__． 成像特點：__倒立__、__縮小__的__實__像． 5．投影儀 結構：其鏡頭相當于一個凸透鏡，平面鏡是用來改變光的傳播方向的． 成像特點：相對于物體來說，像是__倒立__、__放大__的__實__像． 說明：投影儀中平面鏡的作用是改變光的傳播方向，凸透鏡的作用是會聚光，光源位于凹面鏡的焦點處，光源發出的光線經凹面鏡反射后，再經凸透鏡會聚，使照射在投影片上的光更強一些． 6．放大鏡　 原理：實質是一個短焦距的__凸__透鏡． 成像特點：相對于物體來說，像是__正立__、__放大__的__虛__像． 7．實像和虛像　 實像：由實際光線會聚而成的__能__（填“能”或“不能”）在光屏上呈現的像． 虛像：由實際光線的反向延長線相交而成的__不能__（填“能”或“不能”）在光屏上呈現的像． 說明：凸透鏡成實像時，物像__異__側；成虛像時，物像__同__側．（填“同”或“異”） 8．探究凸透鏡成像規律的實驗 實驗?zāi)康模禾骄肯竦奶搶?shí)、大小、正倒與__物距__的關系． 實驗器材：__蠟燭__、凸透鏡、__光屏__和__光具座__等． 物理量：物體到凸透鏡的距離叫__物距__，用字母u表示；像到凸透鏡的距離叫__像距__，用字母v表示． 注意：在擺放儀器時，要使?fàn)T焰、凸透鏡和光屏中心大致在同一高度，只有這樣才能使?fàn)T焰成的像落在光屏的中央，便于觀察． 9．凸透鏡成像規律及應用 　口訣：一倍焦距分虛實，二倍焦距分大??；物近像遠像變大，焦距以內反變化． 10．眼睛 視物原理：人的眼球好比一架照相機，__晶狀體__和__角膜__相當于一個凸透鏡，視網膜相當于__光屏__，物體在上面成__倒立__、__縮小__的實像． 眼睛的調節：當睫狀體放松時，晶狀體比較__薄__，眼睛可以看清__遠處__的物體；當睫狀體收縮時，晶狀體變__厚__，對光的偏折能力__變大__，可以看清__近處__的物體． 近點和遠點：依靠眼睛調節所能看到的最近和最遠的兩個極限點分別叫__近點__和__遠點__．正常眼睛的觀察距離大約是10 cm至__無限遠__，最佳的明視距離為__25__cm. 11．近視眼和遠視眼 　 近視眼成因及矯正：近視眼看不清遠處物體，是因?yàn)榫铙w太__厚__，折光能力太__強__，像成在視網膜的__前__面，應佩戴__凹透鏡__矯正． 遠視眼成因及矯正：遠視眼看不清近處的物體，原因是晶狀體太__薄__，折光能力太__弱__，或者眼球在前后方向上太短，因此來自近處某點的光會聚在視網膜后，需要用__凸透鏡__矯正． 注意：遠視眼鏡的度數為正數，近視眼鏡的度數為負數． 12．顯微鏡 結構：鏡筒的兩端各有一組__透鏡__，每一組的作用都相當于一個__凸透鏡__，靠近眼睛的叫__目鏡__，靠近被觀察物體的叫__物鏡__． 成像特點：顯微鏡的物鏡相當于一個投影儀的鏡頭，成倒立、__放大__的__實__像，顯微鏡的目鏡相當于一個放大鏡，成正立、__放大__的__虛__像． 注意：通過顯微鏡，我們觀察到的物體的像與物體上下顛倒，左右互換．如果我們將物體向左移動，則像向右移動． 說明：反光鏡的作用是增加光的強度，便于觀察物體． 13．望遠鏡 結構：望遠鏡的物鏡相當于一個照相機的鏡頭，成倒立、__縮小__的__實__像，望遠鏡的目鏡相當于一個放大鏡，成正立、__放大__的__虛__像． 視角：物體的兩端到人眼處所夾的角叫__視角__．物體越__大__，物體與人眼的距離越__小__，其視角就越大． 考點1 對透鏡的理解 測焦距的方法：用凸透鏡正對太陽，調整凸透鏡到紙的距離，使紙上形成 最小 、最亮 的光斑，那么這個光斑在凸透鏡的焦點上 考點2 關于兩種透鏡三條特殊的光線 平行于主光軸的光經凸透鏡后，將會聚在焦點上；平行于主光軸的光經凹透鏡折射后，反向延長線將交于異側虛焦點上。 從焦點出發的光，通過凸透鏡后，必平行于主光軸射出；入射光線的延長線相交于虛焦點，通過凹透鏡后，必平行于主光軸射出。 通過光心的光線，其傳播方向不改變。 考點3 對照相機、投影儀和放大鏡成像特點的理解 一、照相機 （1）照相機成像原理。如圖所示，制作一個模型相機，紙筒A的一端蒙上一層半透明紙，相當于照相膠片，紙筒B的一端嵌上了一個凸透鏡，紙筒A放在較暗的室內，將B端朝向明亮的室外，眼睛觀察半透明紙，適當調節B筒在A筒中的深度，就可以在半透明紙上得到室外景物的清晰、倒立的像。 （2）照相機成像特點 ①物距大于像距（）； ②物近像遠像變大，物遠像近像變??； ③像和物體在鏡頭兩側； ④照相機成倒立、縮小的實像。 （3）照相機的使用 為了使遠近不同的景物都能在膠片上形成清晰的像，需要調節鏡頭到膠片的距離。 ①拍攝近處景物時，鏡頭往前伸，即增大膠片與鏡頭之間的距離； ②拍攝遠處景物時，鏡頭往后縮，即減小膠片與鏡頭之間的距離； ③若想使拍攝的景物的像大一些，可以減小景物與鏡頭之間的距離；若想拍攝的景物多一些，可以增大景物與鏡頭之間的距離。 二、投影儀 （1）投影儀成像原理。投影儀上有一個相當于凸透鏡的鏡頭，來自投影片上圖案的光，通過凸透鏡后會聚成像，再經過平面鏡改變光的傳播方向，將像投射到屏幕上。 （2）投影儀的構造 凹面鏡：利用其對光有會聚作用，反射聚光后射向螺紋透鏡； 螺紋透鏡：利用其對光有會聚作用將投影片各部分均勻照亮； 投影片：投影片上有文字或圖案，相當于用來成像的物體； 鏡頭：相當于一個凸透鏡，起到成像的作用； 平面鏡：用來改變光路，使射向天花板的光能在屏幕上成像（若沒有平面鏡，所成的像會呈現在天花板上）； 屏幕：相當于光屏，用來顯示投影儀所成的像，供觀眾觀看。 （3）投影儀成像特點 ①投影片到鏡頭的距離小于鏡頭到屏幕的距離（）； ②投影片離鏡頭越近時，屏幕上所成的像越大，像到鏡頭的距離越大； ③投影儀在屏幕上所成的像比投影片上圖案大； ④投影片和它的像在鏡頭的兩側； ⑤投影片在屏幕上所成的像是倒立、放大的實像。三、放大鏡 （1）放大鏡成像 放大鏡是凸透鏡，是最常用的光學儀器之一，放大鏡能把細小的物體放大，將放大鏡放在物體上方合適的位置，透過放大鏡我們可以看到一個正立、放大的虛像。 （2）放大鏡成像原理 放大鏡的原理：，成正立、放大的虛像 （3）放大鏡成像特點 ①被觀察物體被放大了； ②物像同側； ③物近像近像變小，物遠像遠像變大； ④如果放大鏡物距達到一定的程度，所成的虛像便消失了； ⑤物體通過放大鏡所成的像是正立、放大的虛像。 （4）放大鏡的使用 物體放在1倍焦距以內的地方； 物體離凸透鏡越近，所成的像越?。?物體離凸透鏡越遠，所成的像越大。 考點4 虛像與實像的區別 相同點：無論是實像還是虛像，都能用眼睛看到，也都能用相機排成照片。 不同點： ①實像是由實際光線會聚而成的，虛像不是實際光線會聚而成的，而是實際光線的反向延長線的交點； ②實像總是倒立的（上下倒、左右倒）；虛像總是正立的； ③實像能用光屏承接，虛像不能。小孔成像、照相機、幻燈機、投影儀成的是實像；平面鏡、放大鏡、凹透鏡、凹面鏡、凸面鏡成的是虛像。虛像不是人的幻覺，虛像也能用肉看看見，用相機拍攝，但不能用光屏承接。 圖1 實像 圖2 虛像 考點5 對實驗操作過程的理解 1.凸透鏡成像時的三個物理量 （1）焦距：凸透鏡的焦點到關心的距離，用表示； （2）物距：物體到凸透鏡光心的距離，用表示； （3）像距：像到透鏡光心的距離，用表示； 2.實驗：探究凸透鏡成像的規律（像的大小、正倒、虛實） （1）實驗器材：凸透鏡（）、蠟燭、光屏、光具座（帶刻度尺） （2）實驗裝置：調節燭焰、透鏡、光屏的中心，使它們的三者中心在同一高度上（共軸調節，為了使?fàn)T焰的像成在光屏的中央）。 注意：不能說成是三者中心在同一直線上。 （3）進行實驗： ①把蠟燭放在距凸透鏡光心 大于二倍焦距 的地方，移動光屏，直到光屏上出現明亮、清晰的燭焰的像，觀察并記錄像的大小和正倒，同時測出此時的物距和像距。 注意語言的敘述方式：明亮、清晰。 ②把蠟燭向凸透鏡方向移動，讓蠟燭與凸透鏡光心的距離 等于二倍焦距 ，移動光屏，直到光屏上出現明亮、清晰的燭焰的像，觀察并記錄此時像的大小和正倒，并測出此時的物距和像距。 ③把蠟燭再靠近凸透鏡，讓蠟燭與凸透鏡光心的距離 在一倍焦距和二倍焦距之間 ，移動光屏，直到光屏上出現明亮、清晰的燭焰的像，觀察并記錄此時像的大小和正倒，測出此時的物距和像距。 ④將蠟燭繼續靠近凸透鏡，讓蠟燭 在凸透鏡的焦點上 ，移動光屏，觀察光屏上是否能成像。 ⑤把蠟燭移動到 凸透鏡的1倍焦距以內 ，移動光屏，觀察光屏上是否能成像。如果不能，可以從光屏這一側透過凸透鏡用眼晴直接觀察像的特點，并記錄，在1倍焦距之內改變物距，多次實驗。 （4）實驗數據和記錄結果 （5）分析論證 （6）實驗結論： 口訣：凸透鏡成像規律（實像） 一倍焦距分虛實，二倍焦距分大?。晃镞h(yuǎn)像近像變小，物近像遠像變大。 （7）歸納總結 （1）凸透鏡所成的實像都是倒立的，且物、像位于凸透鏡的兩側；凸透鏡所成的虛像都是正立的，且物、像位于凸透鏡的同側。 （2）—倍焦距處是實像和虛像的分界點，當物距大于一倍焦距時成實像，當物距小于一倍焦距時成虛像。 （3）二倍焦距處是成放大實像和縮小實像的分界點，當物距大于二倍焦距時成縮小實像，當物距等于二倍焦距時成等大的實像，當物距大于一倍焦距小于二倍焦距時成放大的實像。 （4）凸透鏡成實像時，隨著物距的變小，像和像距都變大；凸透鏡成虛像時，隨著物距的變小，像和像距都變小。（物近像近像變小） 考點6 凸透鏡成像規律考點的綜合解讀 1.實驗中光屏上不能成像的原因 ①蠟燭在1倍焦距內，凸透鏡成虛像，不能呈現在光屏上。 ②蠟燭在焦點上，凸透鏡沒有成像。 ③蠟燭到凸透鏡的距離稍大于1倍焦距，成像在很遠的地方，光屏無法移動到該位置。 ④蠟燭、凸透鏡、光屏三者中心不在同一高度，像不在光屏上。 2.凸透鏡成像規律的應用 用照相機照相時，要使膠片上的像大一些，應使被照物體離鏡頭近一些，同時使膠片離鏡頭遠一些，即鏡頭前伸。（成實像：物近像遠像變大） 使用投影儀時，要使屏幕上的像小一些，應使投影片離鏡頭遠一些，同時屏幕離鏡頭近一些。（成實像：物遠像近像變小） 使用放大鏡觀察物體時，要想讓被觀察物體大一些，應使被觀察物體離放大鏡稍遠一些。（成虛像：物遠像遠像變大） 3.高斯成像公式（選學） 透鏡成像的物距、像距和焦距之間的關系還可以用公式定量表示出來： 4.當透鏡被紙遮住一部分以后，所成的像有什么變化？ 如圖所示，能成完整的像，只是像的亮度變暗了。 5.像不在光屏中央位置，如何調節？ 當光屏上的像偏上時，有三種調節方法：（方法：燭焰、透鏡中心、燭焰的像三者在一條線上） ①將光屏上調；②將凸透鏡下調；③將蠟燭上調。 6.光屏上能成清晰像時，對調蠟燭和光屏的位置，光屏上仍能成清晰的像（光路可逆） 7.焦距的測量及判斷 ①用平行光垂直照射到凸透鏡上，在凸透鏡的另一側用光屏承接到最小最亮的點，這個點到凸透鏡光心的距離即為焦距；②一定蠟燭和光屏，是光屏上成倒立、等大的實像，此時物距等于二倍焦距（） 8.凸透鏡成像和平面鏡成像的區別 凸透鏡可以成實像，也可以成虛像，平面鏡成的是虛像。除了正立倒立的區別以外，還有一個不同： 平面鏡成的虛像是“翻轉”（數學里的軸對稱），正立是正立，但左右相反，相對位置發生了改變； 凸透鏡成的實像是“旋轉”（數學里的中心對稱），相對位置沒發生改變； 凸透鏡成的虛像，左右不相反，相對位置沒發生改變。 序號物距與焦 距的關系像的性質正倒大小實虛與物位置關系像距與焦 距的關系應用1u>2f倒縮小實異側f
