高中人教版 (2019)第一章 安培力與洛倫茲力3 帶電粒子在勻強磁場中的運動優秀ppt課件

這是一份高中人教版 (2019)第一章 安培力與洛倫茲力3 帶電粒子在勻強磁場中的運動優秀ppt課件，文件包含13帶電粒子在勻強磁場中的運動課件pptx、13帶電粒子在勻強磁場中的運動練習含答案docx、13帶電粒子在勻強磁場中的運動教案docx、media1mp4、media2mp4、media3mp4、帶電粒子在勻強磁場中的偏轉運動的實驗asf、帶電粒子在勻強磁場中的運動swf等8份課件配套教學資源，其中PPT共26頁， 歡迎下載使用。

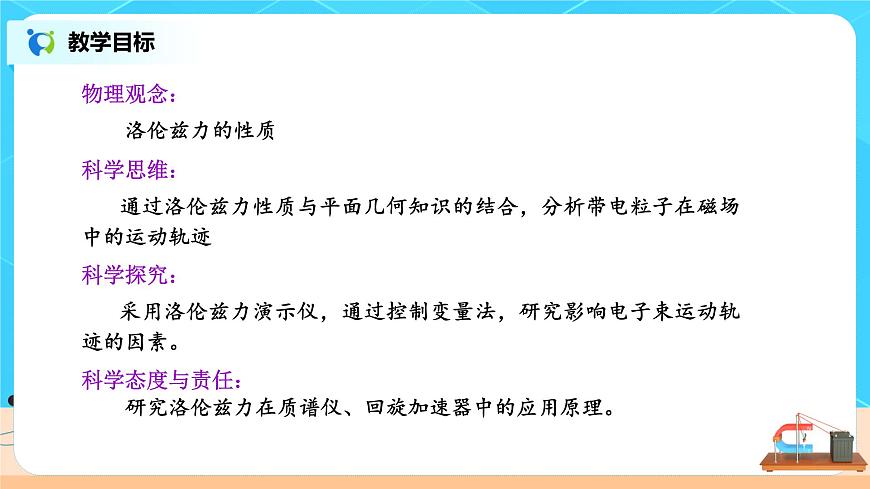

物理觀念： 洛倫茲力的性質科學思維： 通過洛倫茲力性質與平面幾何知識的結合，分析帶電粒子在磁場中的運動軌跡科學探究： 采用洛倫茲力演示儀，通過控制變量法，研究影響電子束運動軌跡的因素?？茖W(xué)態度與責任： 研究洛倫茲力在質譜儀、回旋加速器中的應用原理。
磁場對運動電荷的作用力

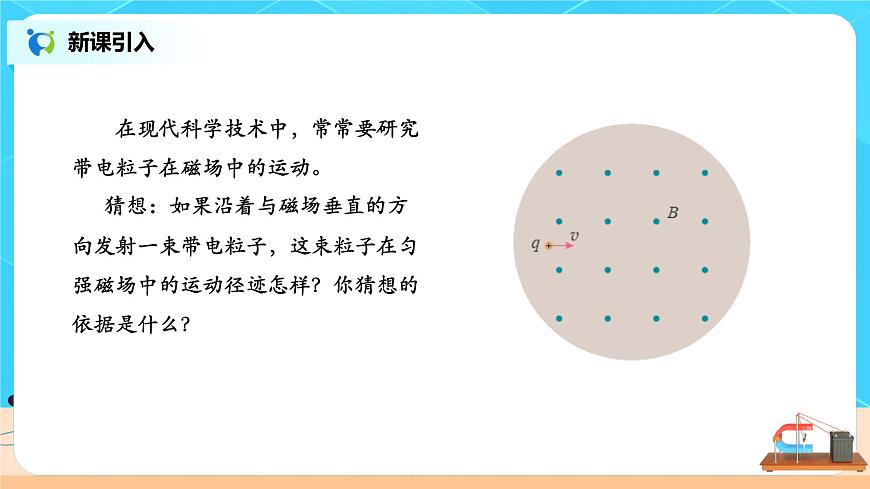

　　在現代科學技術中，常常要研究帶電粒子在磁場中的運動。 猜想：如果沿著與磁場垂直的方向發射一束帶電粒子，這束粒子在勻強磁場中的運動徑跡怎樣？你猜想的依據是什么？
電荷在磁場中只受洛倫茲力
洛倫茲力的方向始終與運動方向垂直
只改變速度方向不改變速度大小
電荷在勻強磁場中做勻速圓周運動
提供電荷做勻速圓周運動的向心力
重力與洛倫茲力相比可以忽略
一、帶電粒子在勻強磁場中運動的軌跡分析

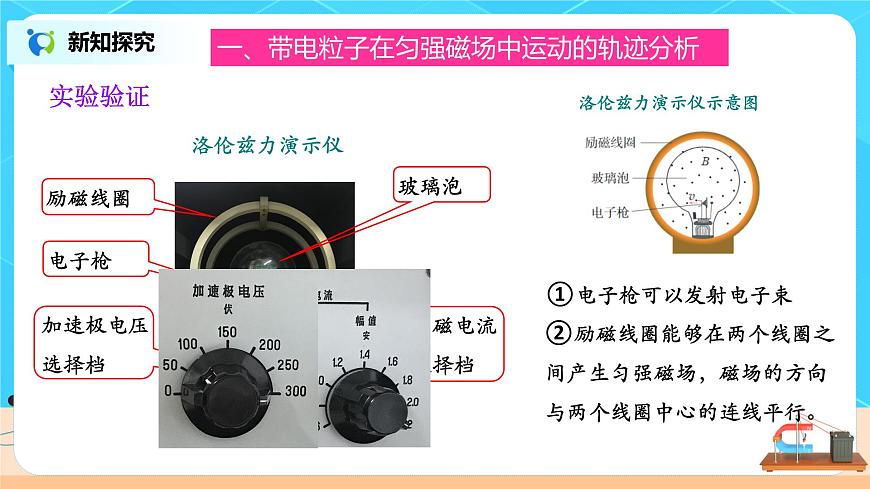

②勵磁線圈能夠在兩個線圈之間產生勻強磁場，磁場的方向與兩個線圈中心的連線平行。
①電子槍可以發射電子束

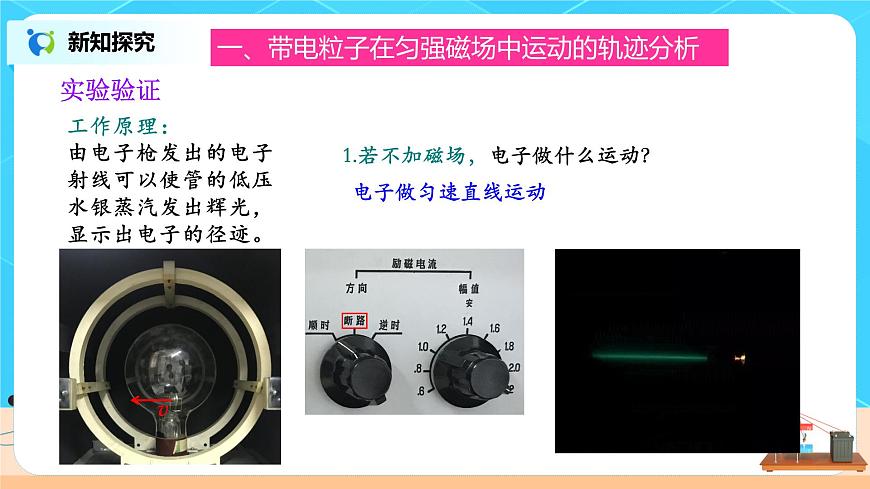

1.若不加磁場，電子做什么運動？
由電子槍發出的電子射線可以使管的低壓水銀蒸汽發出輝光，顯示出電子的徑跡。
2.若電子以垂直于磁場方向的速度射入，做什么運動？
二、帶電粒子在磁場中做圓周運動的半徑和周期
電荷做勻速圓周運動的向心力由洛倫茲力提供
周期跟軌道半徑和運動速度無關
實驗：軌跡半徑r與粒子速度v、磁感強度B的關系
在勻強磁場中，一個帶電粒子做勻速圓周運動，如果又順利垂直進入另一磁感應強度是原來磁感應強度一半的勻強磁場，則(　　)A．粒子的速率加倍，周期減半B．粒子的速率不變，軌道半徑減半C．粒子的速率不變，周期變?yōu)樵瓉淼?倍D．粒子的速率減半，軌道半徑變?yōu)樵瓉淼?倍
(多選)如圖所示，在x>0，y>0的空間中有恒定的勻強磁場，磁感應強度的方向垂直于xOy平面向里，大小為B，現有四個相同的帶電粒子，由x軸上的P點以不同初速度平行于y軸射入此磁場，其出射方向如圖所示，不計重力影響，則(　　)A.初速度最大的粒子是沿①方向出射的粒子B.初速度最大的粒子是沿②方向出射的粒子C.在磁場中運動經歷時間最長的是沿③方向出射的粒子D.在磁場中運動經歷時間最長的是沿④方向出射的粒子
(多選)如圖所示，左、右邊界分別為PP′、QQ′的勻強磁場的寬度為d，磁感應強度大小為B，方向垂直紙面向里.一個質量為m、電荷量為q的微觀粒子，沿圖示方向以速度v0垂直射入磁場.欲使粒子不能從邊界QQ′射出，粒子入射速度v0的最大值可能是(　　)
如圖所示，半徑為R的圓形區域內有垂直于紙面向里的勻強磁場.重力不計、電荷量一定的帶電粒子以速度v正對著圓心O射入磁場，若粒子射入、射出磁場點間的距離為R，則粒子在磁場中的運動時間為(　　)
如圖所示，質量均為m，電荷量大小均為q的正、負離子均從磁場邊界上的一點A以與磁場邊界夾角為30°的初速度v0射入到磁場中，然后分別從邊界上的B點和C點射出，已知磁感應強度大小為B，方向垂直紙面向里，正、負離子重力不計.求：(1)AB、AC的長度；(2)正、負離子在磁場中運動時間之比.
帶電粒子在勻強磁場中的三種運動形式：
除洛侖茲力外其他力均忽略不計(或平衡)
(2)當v⊥B時，所受洛侖茲力提供向心力，做勻速圓周運動；
(3)當v與B不平行、不垂直時，將v分解為平行B和垂直B的v∥和v⊥，則電荷在平行于B的方向上做勻速直線運動，在垂直于B的平面內做勻速圓周運動 。合運動為等距螺線運動。
(1)當v∥B時，所受洛侖茲力為零，做勻速直線運動；
(周期與速度無關，只與其比荷有關)
處理帶電粒子在磁場中的運動問題時通常要按以下三步進行：(1)畫軌跡：即確定圓心，畫出軌跡并通過幾何方法求半徑；(2)找聯系：軌道半徑與磁感應強度、運動速度相聯系，偏轉角度與圓心角、運動時間相聯系，運動的時間與周期相聯系；(3)用規律：運用牛頓第二定律和勻速圓周運動的規律，特別是周期公式、半徑公式．
1.如圖所示，MN為鋁質薄平板，鋁板上方和下方分別有垂直于紙面的勻強磁場(未畫出)．一帶電粒子從緊貼鋁板上表面的P點垂直于鋁板向上射出，從Q點穿越鋁板后到達PQ的中點O.已知粒子穿越鋁板時，其動能損失一半，速度方向和電荷量不變．不計重力．鋁板上方和下方的磁感應強度大小之比為(　　)A．1∶2 B．2∶1 C.2∶2 D.2∶1
2.如圖所示，一束電荷量為e的電子以垂直于磁感應強度B并垂直于磁場邊界的速度v射入寬度為d的勻強磁場中，穿出磁場時速度方向和原來的射入方向的夾角為θ＝60°，求電子的質量和穿越磁場的時間．
3. 如圖所示，一個質量為m、電荷量為－q、不計重力的帶電粒子從x軸上的P(a,0)點以速度v，沿與x軸正方向成60°的方向射入第一象限內的勻強磁場中，并恰好垂直于y軸射出第一象限，求：(1)勻強磁場的磁感應強度B的大?。?2)穿過第一象限的時間．
4.如圖，空間存在方向垂直于紙面(xOy平面)向里的磁場．在x≥0 區域，磁感應強度的大小為B0；x＜0區域，磁感應強度的大小為λB0(常數λ＞1)．一質量為m、電荷量為q(q＞0)的帶電粒子以速度v0從坐標原點O沿x軸正向射入磁場，此時開始計時，當粒子的速度方向再次沿x軸正向時，求：(不計重力) (1)粒子運動的時間； (2)粒子與O點間的距離．
