高中人教版 (2019)3 無線電波的發射和接收說課ppt課件

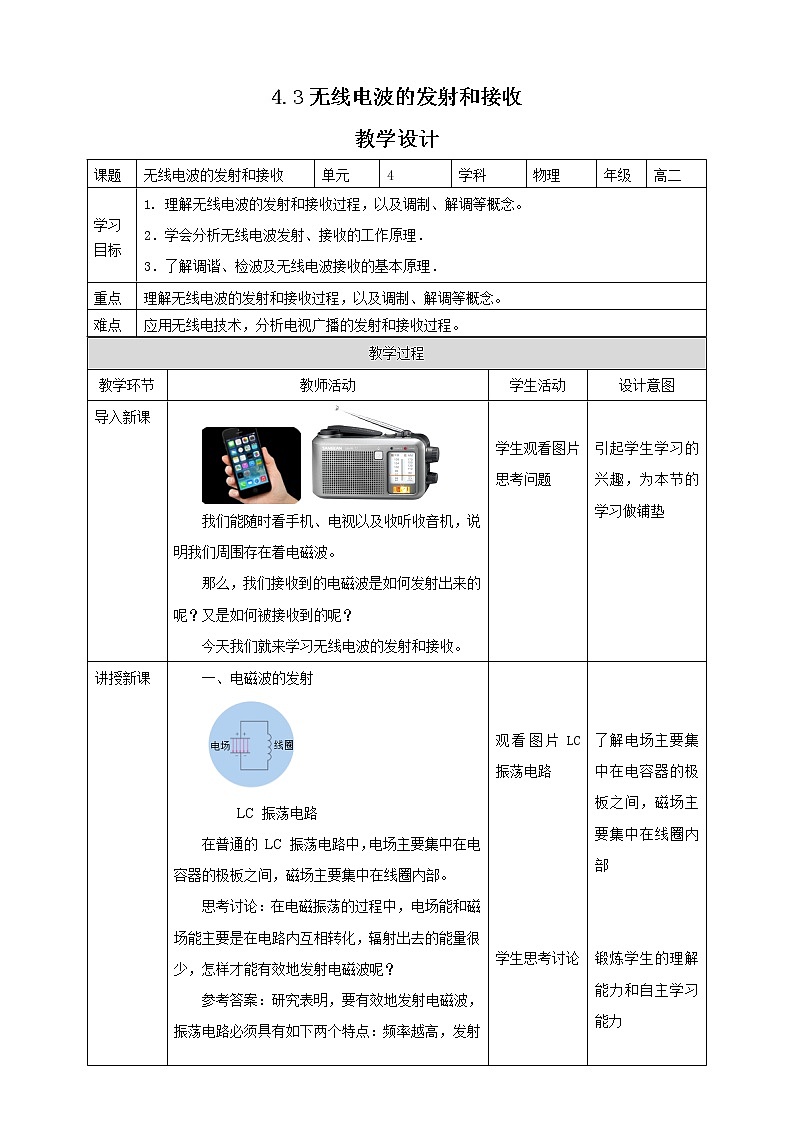

這是一份高中人教版 (2019)3 無線電波的發射和接收說課ppt課件，文件包含43無線電波的發射和接收課件pptx、43無線電波的發射和接收教學設計doc、43無線電波的發射和接收練習doc等3份課件配套教學資源，其中PPT共28頁， 歡迎下載使用。

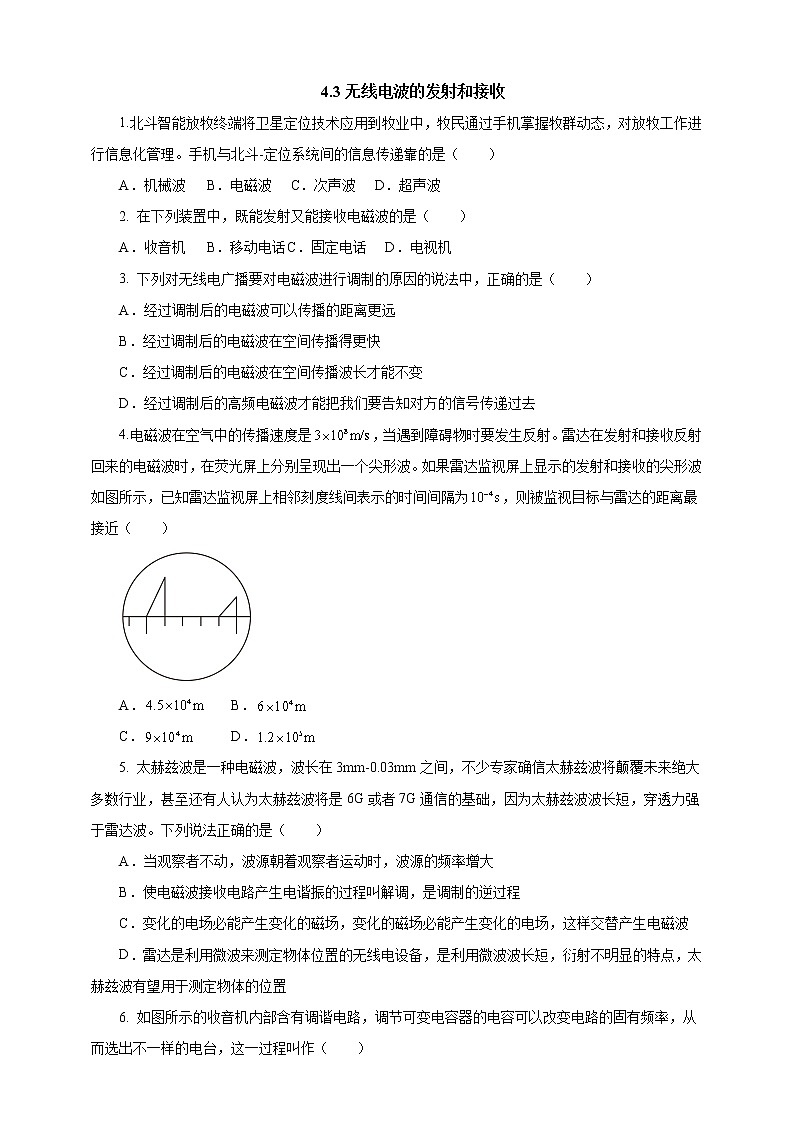

4.3無線電波的發射和接收1.北斗智能放牧終端將衛星定位技術應用到牧業中，牧民通過手機掌握牧群動態，對放牧工作進行信息化管理。手機與北斗-定位系統間的信息傳遞靠的是（　?。?/span>A．機械波  B．電磁波  C．次聲波  D．超聲波2. 在下列裝置中，既能發射又能接收電磁波的是（　?。?/span>A．收音機  B．移動電話 C．固定電話   D．電視機3. 下列對無線電廣播要對電磁波進行調制的原因的說法中，正確的是（　?。?/span>A．經過調制后的電磁波可以傳播的距離更遠B．經過調制后的電磁波在空間傳播得更快C．經過調制后的電磁波在空間傳播波長才能不變D．經過調制后的高頻電磁波才能把我們要告知對方的信號傳遞過去4.電磁波在空氣中的傳播速度是，當遇到障礙物時要發生反射。雷達在發射和接收反射回來的電磁波時，在熒光屏上分別呈現出一個尖形波。如果雷達監視屏上顯示的發射和接收的尖形波如圖所示，已知雷達監視屏上相鄰刻度線間表示的時間間隔為，則被監視目標與雷達的距離最接近（??）A． B．C．     D．5. 太赫茲波是一種電磁波，波長在3mm-0.03mm之間，不少專家確信太赫茲波將顛覆未來絕大多數行業，甚至還有人認為太赫茲波將是6G或者7G通信的基礎，因?yàn)樘掌澆úㄩL短，穿透力強于雷達波。下列說法正確的是（　?。?/span>A．當觀察者不動，波源朝著觀察者運動時，波源的頻率增大B．使電磁波接收電路產生電諧振的過程叫解調，是調制的逆過程C．變化的電場必能產生變化的磁場，變化的磁場必能產生變化的電場，這樣交替產生電磁波D．雷達是利用微波來測定物體位置的無線電設備，是利用微波波長短，衍射不明顯的特點，太赫茲波有望用于測定物體的位置6. 如圖所示的收音機內部含有調諧電路，調節可變電容器的電容可以改變電路的固有頻率，從而選出不一樣的電臺，這一過程叫作（　?。?/span>

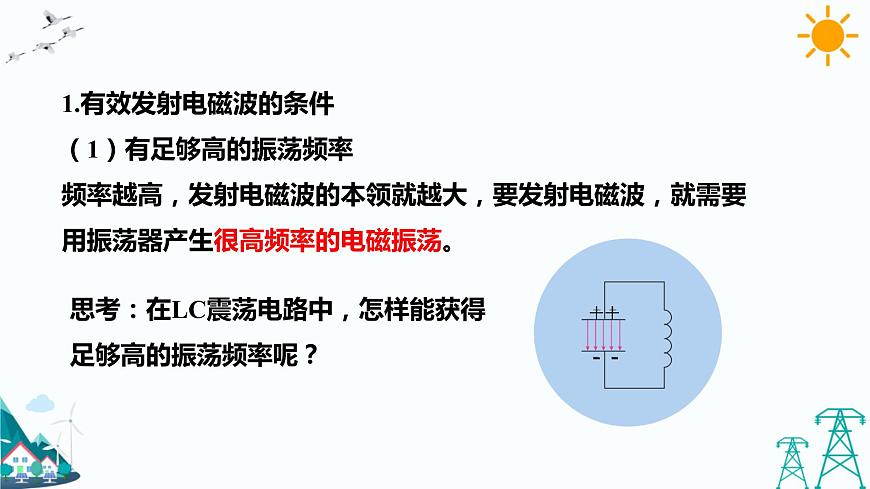

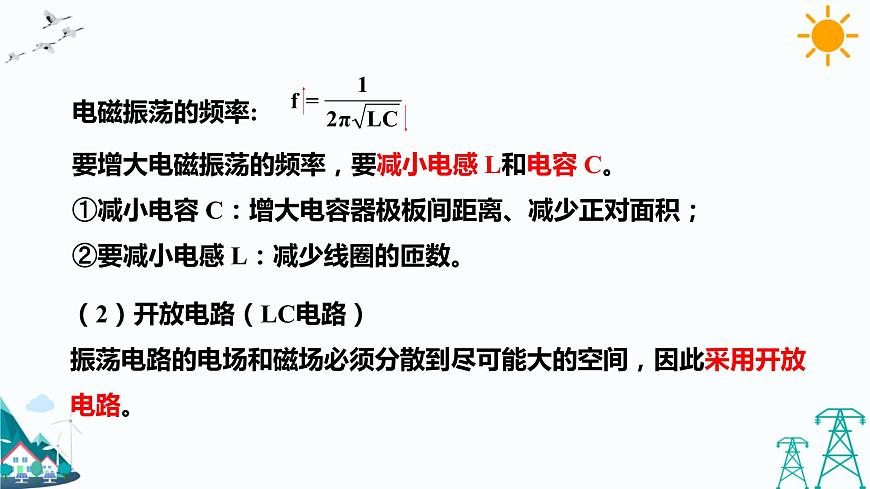

    A．調諧  B．調頻  C．調幅  D．調制7. 如圖為磁共振無線充電的示意圖，當接收電路的固有頻率與發射電路線圈產生的磁場振動頻率一致的時候，產生磁共振，從而進行能量的傳遞。該過程類似于無線電發射與接收環節中的（　?。?/span>A．調幅   B．調頻 C．調諧   D．解調8. 使用藍牙耳機接聽手機來電，信號傳輸示意圖如圖所示。藍牙通信的電磁波（　?。?/span>A．是藍光B．波長比手機通信的電磁波短C．在真空中的傳播速度大小為D．在真空中的傳播速度比手機通信的電磁波速度小9.一品牌雙波段（中、短波段）收音機的接收電路原理簡化結構如圖所示，通過切換開關和旋轉可變電容器動片來改變回路中的電感和電容，從而實現接收不同波段的信號。則（　　）A．調制過程是指通過調節、，使接收電路的固有頻率與接收到的電磁波的頻率相等B．接收電路的固有頻率與需要接收的電磁波頻率不相等時，接收電路將無法接收該電磁波C．使S接且動片完全旋入，可接收到波長最短的電磁波D．使S從打到，同時動片旋出，接收到的電磁波頻率可能不變10. 關于高頻電視信號的發射和接收，下列說法中不正確的是（　?。?/span>A．要使電視機的屏幕上有圖像，必須要有解調過程B．音頻電流的頻率比較低，不能直接用來發射電磁波C．當接收電路的固有頻率與收到的電磁波的頻率相同時，接收電路產生的振蕩電流最強D．為了使振蕩電路有效地向空間輻射能量，必須是閉合電路11. 電視廣播的發射和接收（1）電視廣播信號是一種無線電信號，實際傳播中需要通過載波將信號調制成_____信號再進行傳播。（2）高頻電視信號的三種傳播方式：地面_____傳輸、有線網絡傳輸以及_____傳輸。（3）電視信號的接收：電視機接收到的高頻電磁波信號經過_____將得到的電信號轉變?yōu)閳D像信號和伴音信號。 12. 無線電波的發射（1）要有效地發射電磁波，振蕩電路必須具有的兩個特點：①要有_____的振蕩頻率，頻率越高，發射電磁波的本領越大。②振蕩電路的電場和磁場必須分散到盡可能大的空間，因此采用_____電路。（2）實際應用中的開放電路，線圈的一端用導線與_____相連，這條導線叫作地線；線圈的另一端與高高地架在空中的_____相連。（3）電磁波的調制：在電磁波發射技術中，使載波隨各種_____而改變的技術。①調幅（AM）：使高頻電磁波的_____隨信號的強弱而變的調制方法。②調頻（FM）：使高頻電磁波的_____隨信號的強弱而變的調制方法。13. 電視:（1）攝影機把圖像變成_____。（2）發射機把電信號加載到頻率很高的_____上。（3）發射天線將_____信號發射到空中。（4）電視機的接收天線把_____信號接收下來。（5）電視機把_____信號取出并_____。（6）顯像管將_____信號還原為____。14. 某電臺在某地區的發射頻率為95.8MHz，某車載調頻收音機的LC振蕩電路由自感系數為的線圈和可變電容器構成，可變電容器的最大電容是2pF，電容器動片完全旋出時，電容變?yōu)?/span>1.125pF，則這一LC振蕩電路能否接收到該電臺的節目？    15. LC振蕩電路的電容C=556 pF，電感L=1 mH，若能向外發射電磁波，則其周期是多少？電容器極板所帶電荷量從最大變?yōu)榱?，?jīng)過的最短時間是多少？                      參考答案1.【答案】B【詳解】手機與北斗定位系統間的信息傳遞靠的是電磁波。故選B。2.【答案】B【詳解】AD．收音機和電視機只能接收電磁波，故AD錯誤；B．移動電話可發射和接收電磁波，故B正確；C．固定電話接收和發送的是電流信號，故C錯誤。故選B。3.【答案】D【詳解】A．調制是把要發射的低頻信號“加”到高頻電磁波上去，與傳播距離的遠近無關，故A錯誤；B．電磁波的波速接近光速，并且調制不影響電磁波在空氣中的傳播速度，故B錯誤；C．由可知波長與波速和傳播頻率均有關，故C錯誤；D．要把電磁波有效發射出去，必須有足夠高的頻率，經過調制后的波具有較高頻率，從而把我們要告知對方的信息有效的傳播出去，故D正確。故選D。4.【答案】B【詳解】讀圖可知電磁波發射到接收的總時間為 ，單程的時間為由得故選B。5.【答案】D【詳解】A．多普勒效應，聲源頻率不變，觀察者接受到的頻率發生改變，故A錯誤；B．使電磁波接收電路產生電諧振的過程叫調諧，解調是調制的逆過程，故B錯誤；C．均勻變化的電場產生恒定的磁場，周期性變化的電場產生周期性變化的磁場，均勻變化的磁場產生恒定的電場，周期性變化的磁場產生周期性變化的電場，故C錯誤；D．雷達測物體位置就是利用無線電波中的微波，波長短，衍射不明顯，有利于波的直線傳播，有利于確定物體位置，太赫茲波，波長更短，可能有利于測物體位置，故D正確。故選D。6.【答案】A【詳解】調節可變電容器的電容可以改變電路的固有頻率，使它與要接收的電臺的電磁波的頻率相同，這個電磁波在調諧電路里激起較強的電流，從而選出了這個電臺。這一過程叫作調諧。故選A。7.【答案】C【詳解】電子調諧是指調節一個振蕩電路的頻率使它與另一個正在發生振蕩的振蕩電路（或電磁波）發生諧振，所以C正確；ABD錯誤；故選C。8.【答案】B【詳解】A．藍牙通信用的電磁波不在可見光頻率范圍內，不是光信號。故A錯誤；B．藍牙通信比手機通信的電磁波頻率高，波長短。故B正確；C．電磁波在真空中的傳播速度約為。故C錯誤；D．藍牙通信和手機通信使用的都是電磁波，在真空中傳播速度相同。故D錯誤。故選B。9.【答案】D【詳解】A．調諧過程是通過調節、，使接收電路的固有頻率與接收到的電磁波的頻率相等，故A錯誤；B．接收電路的固有頻率與需要接收的電磁波頻率不相等時，該電磁波在接收電路中引起的振蕩電流不強，但仍可接收到該電磁波，故B錯誤；CD．頻率越大接收到的波長越短，接時小，動片完全旋入時大，由公式知，接收電路的固有頻率可能不變，可接收到波長可能保持不變且不是最短的；同理，接時大，動片完全旋出時小，接收電路的固有頻率可能不變，接收到的電磁波頻率可能不變，故C錯誤；故D正確。故選D。10.【答案】D【詳解】A．電視機顯示圖像時，必須通過檢波過程，把有效的信號從高頻信號中取出來，否則就不能顯示，故A不符題意；B．一般的音頻電流的頻率比較低，不能直接用來發射電磁波，故B不符題意；C．電磁波接收原理是一種叫電諧振的現象，與機械振動中的共振有些相似，當接收電路的固有頻率與收到的電磁波的頻率相同時，接收電路產生的振蕩電流最強，故C不符題意；D．為了使振蕩電路有效地向空間輻射能量，必須采用開放電路和高頻發射，故D符合題意；故選D。11.【答案】高頻    無線電    衛星    解調  12.【答案】足夠高    開放    大地    天線    信號    振幅    頻率13.【答案】電信號    電磁波    高頻    高頻    圖像    放大    圖像    圖像    【詳解】(1)[1]攝影機把圖像變成電信號。(2)[2]發射機把電信號加載到頻率很高的電磁波上。(3)[3]發射天線將高頻信號發射到空中。(4)[4]電視機的接收天線把高頻信號接收下來。(5)[5][6]電視機把圖像信號取出并放大。(6)[7][8]顯像管將圖像信號還原為圖像。14.【答案】能【詳解】LC振蕩電路的周期公式為又聯立，可得電容器動片完全旋出時，正對面積最小，電容器電容最小，對應接收電磁波的頻率最大，有當電容器電容取最大值時，對應接收電磁波的頻率最小，有所以95.8MHz介于最大頻率和最小頻率之間，能接收到該電臺的節目。15.【答案】4.68×10-6 s，1.17×10-6 s【詳解】解：由振蕩電路的周期公式可得T=2π=2×3.14×s≈4.68×10-6 sLC振蕩電路周期，即是其發射的電磁波的周期，電容器極板上所帶電荷量從最大變?yōu)榱?，?jīng)過的最短時間為，則t==1.17×10-6 s
