精品解析：2020年吉林省第二實驗中學中考二模物理試題（解析版+原卷版）

這是一份精品解析：2020年吉林省第二實驗中學中考二模物理試題（解析版+原卷版），文件包含精品解析2020年吉林省第二實驗中學中考二模物理試題原卷版doc、精品解析2020年吉林省第二實驗中學中考二模物理試題解析版doc等2份試卷配套教學資源，其中試卷共17頁， 歡迎下載使用。

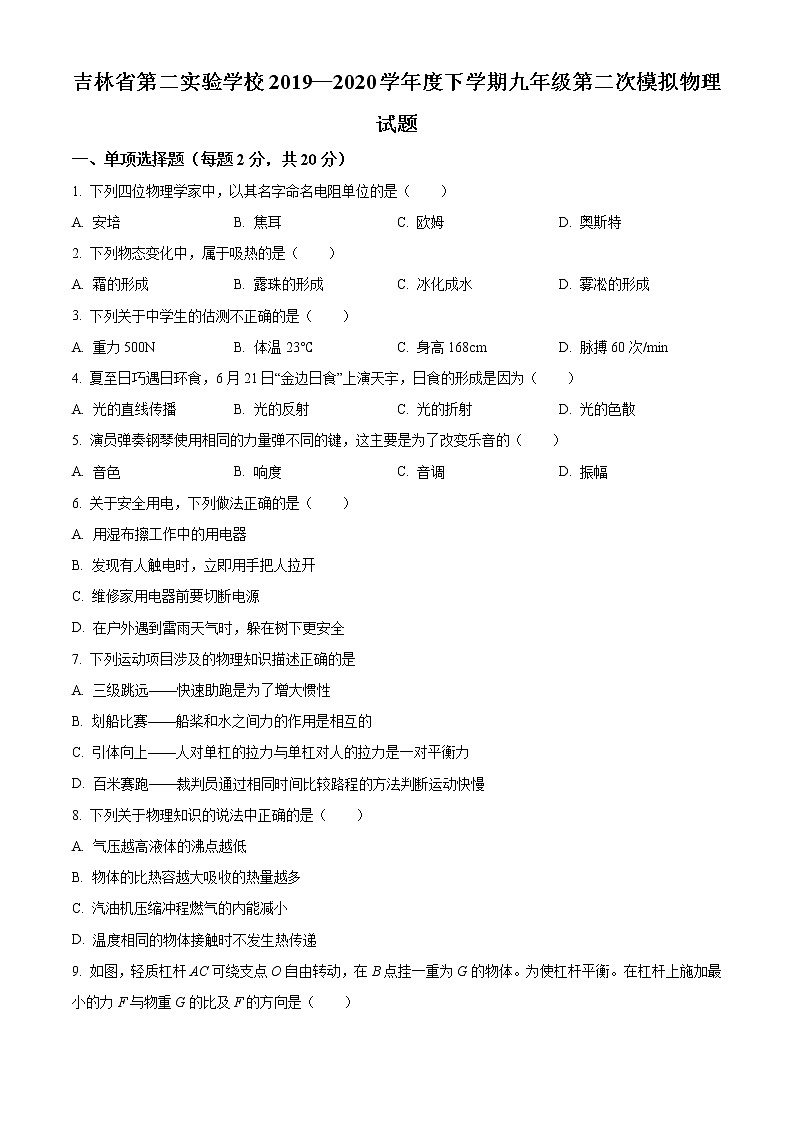

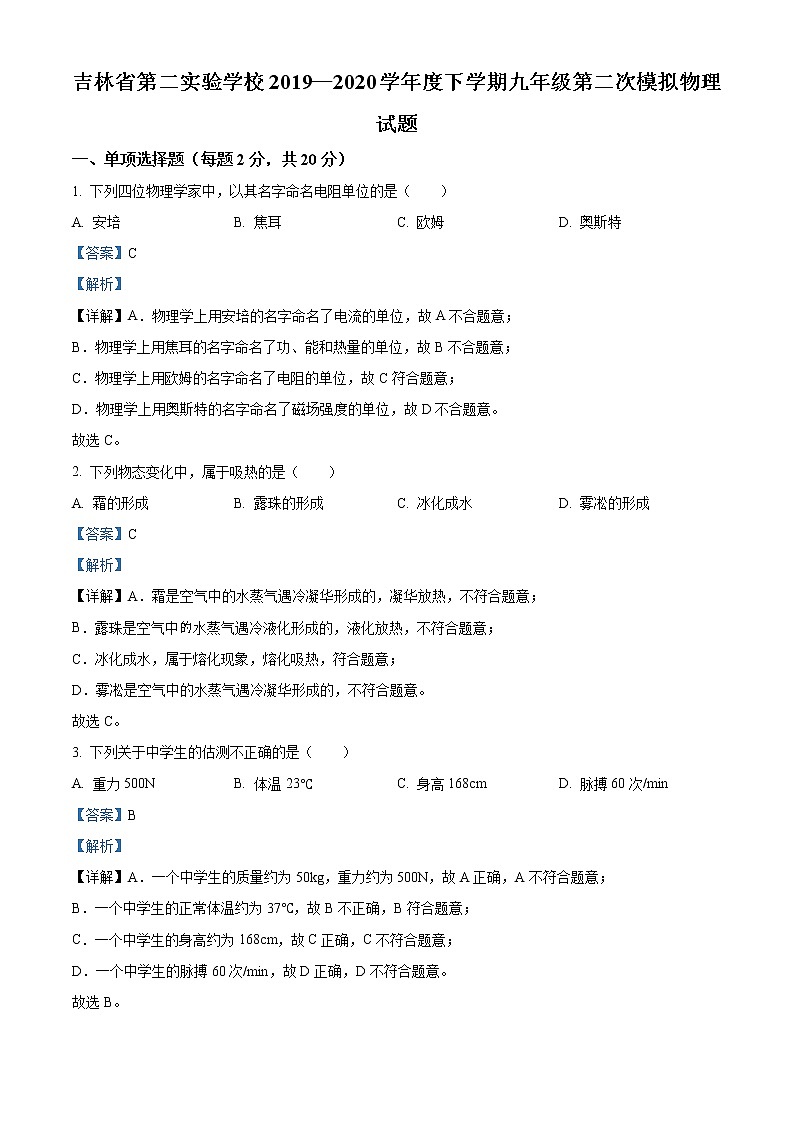

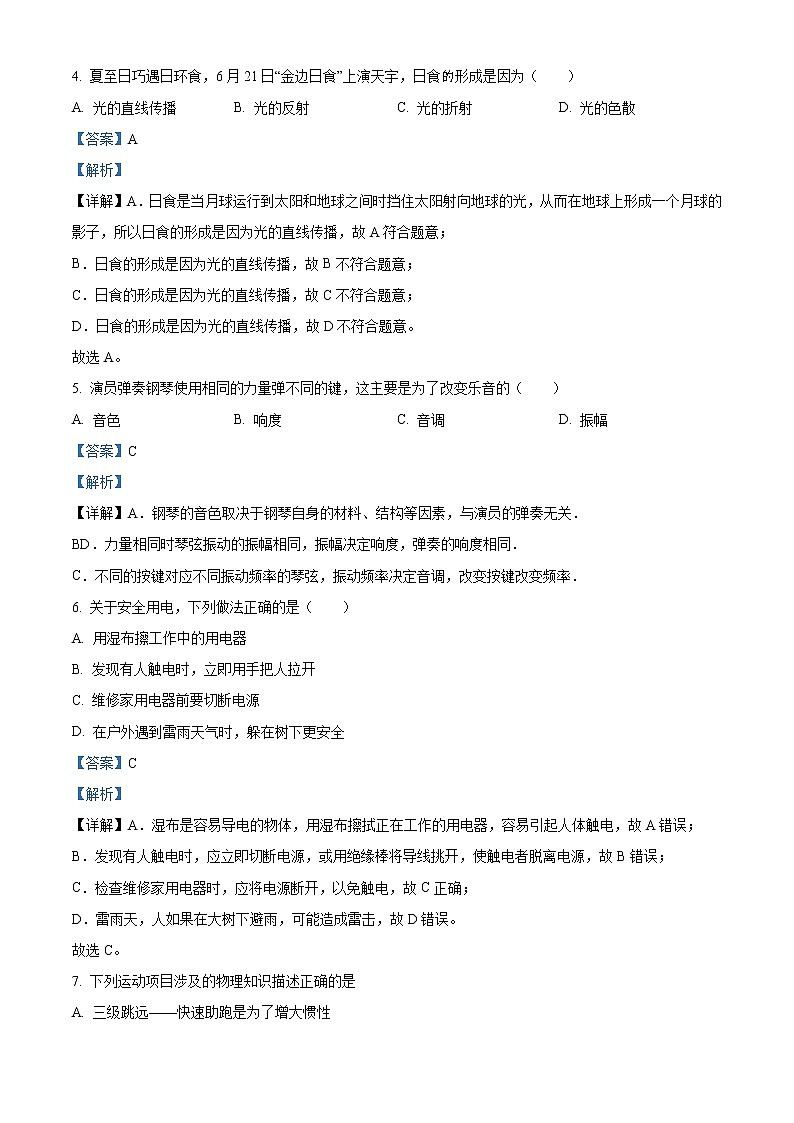

吉林省第二實驗學校2019—2020學年度下學期九年級第二次模擬物理試題一、單項選擇題（每題2分，共20分）1. 下列四位物理學家中，以其名字命名電阻單位的是（　　）A. 安培 B. 焦耳 C. 歐姆 D. 奧斯特【答案】C【解析】【詳解】A．物理學上用安培的名字命名了電流的單位，故A不合題意；B．物理學上用焦耳的名字命名了功、能和熱量的單位，故B不合題意；C．物理學上用歐姆的名字命名了電阻的單位，故C符合題意；D．物理學上用奧斯特的名字命名了磁場強度的單位，故D不合題意。故選C。2. 下列物態變化中，屬于吸熱的是（　?。?/span>A. 霜的形成 B. 露珠的形成 C. 冰化成水 D. 霧凇的形成【答案】C【解析】【詳解】A．霜是空氣中的水蒸氣遇冷凝華形成的，凝華放熱，不符合題意；B．露珠是空氣中水蒸氣遇冷液化形成的，液化放熱，不符合題意；C．冰化成水，屬于熔化現象，熔化吸熱，符合題意；D．霧凇是空氣中的水蒸氣遇冷凝華形成的，不符合題意。故選C。3. 下列關于中學生的估測不正確的是（　　）A. 重力500N B. 體溫23℃ C. 身高168cm D. 脈搏60次/min【答案】B【解析】【詳解】A．一個中學生的質量約為50kg，重力約為500N，故A正確，A不符合題意；B．一個中學生的正常體溫約為37℃，故B不正確，B符合題意；C．一個中學生的身高約為168cm，故C正確，C不符合題意；D．一個中學生的脈搏60次/min，故D正確，D不符合題意。故選B。4. 夏至日巧遇日環食，6月21日“金邊日食”上演天宇，日食形成是因?yàn)椋ā　。?/span>A. 光的直線傳播 B. 光的反射 C. 光的折射 D. 光的色散【答案】A【解析】【詳解】A．日食是當月球運行到太陽和地球之間時擋住太陽射向地球的光，從而在地球上形成一個月球的影子，所以日食的形成是因?yàn)楣獾闹本€傳播，故A符合題意；B．日食的形成是因?yàn)楣獾闹本€傳播，故B不符合題意； C．日食的形成是因?yàn)楣獾闹本€傳播，故C不符合題意；D．日食的形成是因?yàn)楣獾闹本€傳播，故D不符合題意。故選A。5. 演員彈奏鋼琴使用相同的力量彈不同的鍵，這主要是為了改變樂音的（    ）A. 音色 B. 響度 C. 音調 D. 振幅【答案】C【解析】【詳解】A．鋼琴的音色取決于鋼琴自身的材料、結構等因素，與演員的彈奏無關．BD．力量相同時琴弦振動的振幅相同，振幅決定響度，彈奏的響度相同．C．不同的按鍵對應不同振動頻率的琴弦，振動頻率決定音調，改變按鍵改變頻率．6. 關于安全用電，下列做法正確的是（　?。?/span>A. 用濕布擦工作中的用電器B. 發現有人觸電時，立即用手把人拉開C. 維修家用電器前要切斷電源D. 在戶外遇到雷雨天氣時，躲在樹下更安全【答案】C【解析】【詳解】A．濕布是容易導電的物體，用濕布擦拭正在工作的用電器，容易引起人體觸電，故A錯誤；B．發現有人觸電時，應立即切斷電源，或用絕緣棒將導線挑開，使觸電者脫離電源，故B錯誤；C．檢查維修家用電器時，應將電源斷開，以免觸電，故C正確；D．雷雨天，人如果在大樹下避雨，可能造成雷擊，故D錯誤。故選C。7. 下列運動項目涉及的物理知識描述正確的是A. 三級跳遠——快速助跑是為了增大慣性B. 劃船比賽——船槳和水之間力的作用是相互的C. 引體向上——人對單杠的拉力與單杠對人的拉力是一對平衡力D. 百米賽跑——裁判員通過相同時間比較路程的方法判斷運動快慢【答案】B【解析】【詳解】A．跳遠運動員在起跳前要助跑是為了利用慣性，但慣性的大小只與物體的質量有關，所以助跑不能增大慣性，故A錯誤；

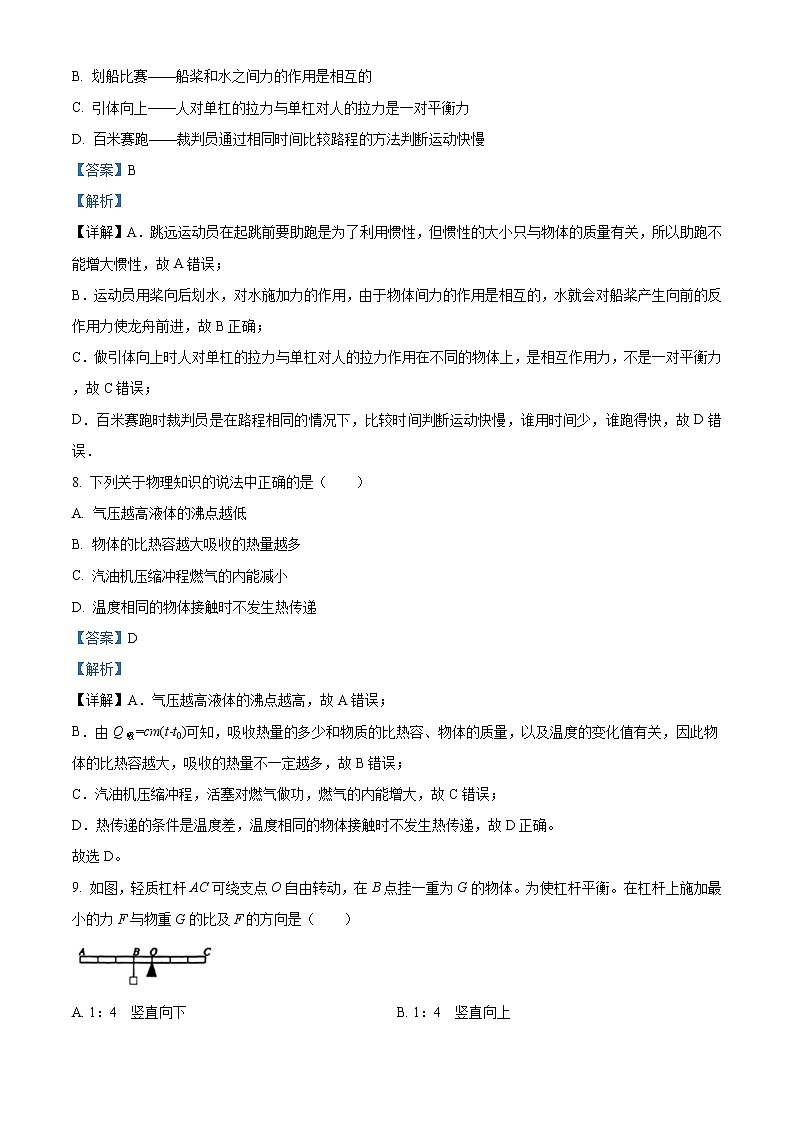

B．運動員用槳向后劃水，對水施加力的作用，由于物體間力的作用是相互的，水就會對船槳產生向前的反作用力使龍舟前進，故B正確；
C．做引體向上時人對單杠的拉力與單杠對人的拉力作用在不同的物體上，是相互作用力，不是一對平衡力，故C錯誤；

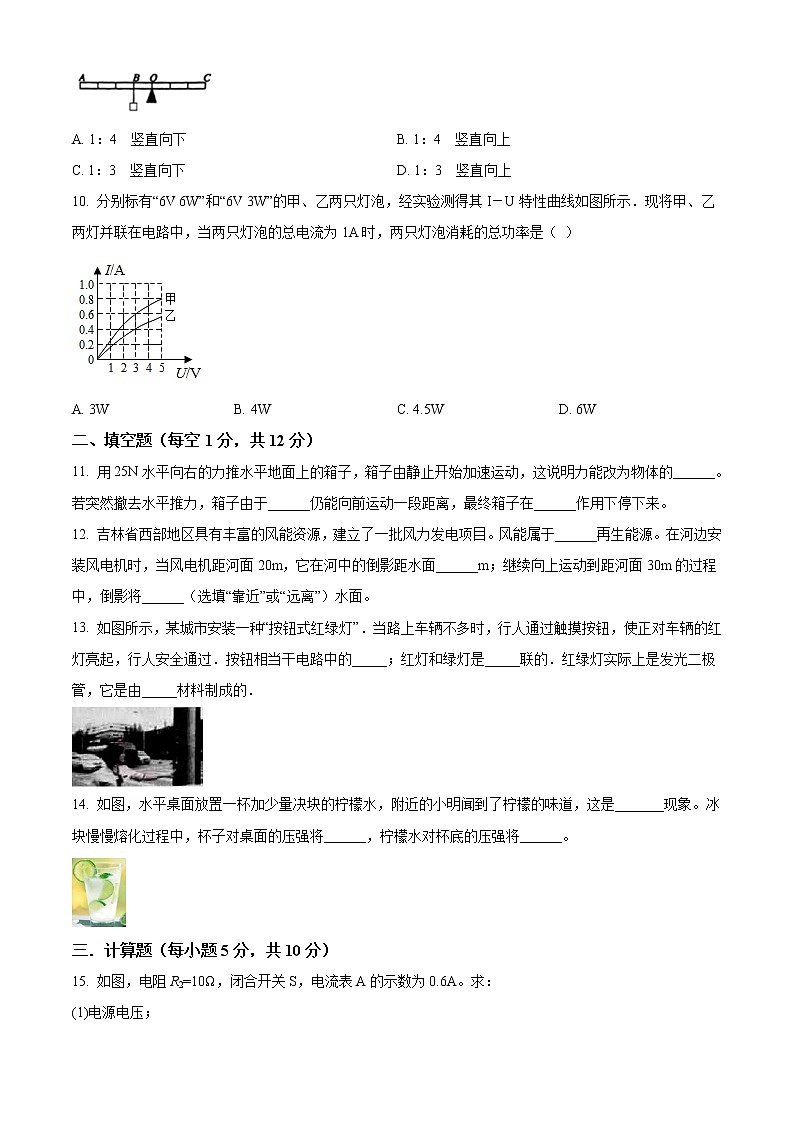

D．百米賽跑時裁判員是在路程相同的情況下，比較時間判斷運動快慢，誰用時間少，誰跑得快，故D錯誤．8. 下列關于物理知識的說法中正確的是（　?。?/span>A. 氣壓越高液體的沸點越低B. 物體的比熱容越大吸收的熱量越多C. 汽油機壓縮沖程燃?xì)獾膬?nèi)能減小D. 溫度相同的物體接觸時不發生熱傳遞【答案】D【解析】【詳解】A．氣壓越高液體的沸點越高，故A錯誤；B．由Q吸=cm(t-t0)可知，吸收熱量的多少和物質的比熱容、物體的質量，以及溫度的變化值有關，因此物體的比熱容越大，吸收的熱量不一定越多，故B錯誤；C．汽油機壓縮沖程，活塞對燃?xì)庾龉Γ細獾膬?nèi)能增大，故C錯誤；D．熱傳遞的條件是溫度差，溫度相同的物體接觸時不發生熱傳遞，故D正確。故選D。9. 如圖，輕質杠桿AC可繞支點O自由轉動，在B點掛一重為G的物體。為使杠桿平衡。在杠桿上施加最小的力F與物重G的比及F的方向是（　?。?/span>A. 1：4  豎直向下 B. 1：4  豎直向上C. 1：3  豎直向下 D. 1：3  豎直向上【答案】B【解析】【詳解】A．根據杠桿的平衡條件，要使杠桿上施加的力F最小，則要使F的力臂最大，結合圖像分析可知，當F作用在A點，方向豎直向上，能達到F的力臂最大為l1=4格，G的力臂為l2=1格，此時由杠桿的平衡條件有Fl1=Gl2F:G=l2：l1=1：4故A不符合題意；B．由以上分析可知，B符合題意；C．由以上分析可知，C不符合題意；D．由以上分析可知，D不符合題意。故選B。10. 分別標有“6V 6W”和“6V 3W”的甲、乙兩只燈泡，經實驗測得其I－U特性曲線如圖所示．現將甲、乙兩燈并聯在電路中，當兩只燈泡的總電流為1A時，兩只燈泡消耗的總功率是（ ）A. 3W B. 4W C. 4.5W D. 6W【答案】A【解析】【詳解】由題意知，兩燈泡并聯，則它們兩端的電壓相等，且兩個燈泡的電流之和為1A，由圖象知，當兩燈泡兩端的電壓為3V，通過甲燈泡的電流為0.6A，通過乙燈泡的電流為0.4A時符合，則兩個燈泡消耗的總功率為：P=UI=3V×1A=3W．故選A．二、填空題（每空1分，共12分）11. 用25N水平向右的力推水平地面上的箱子，箱子由靜止開始加速運動，這說明力能改為物體的______。若突然撤去水平推力，箱子由于______仍能向前運動一段距離，最終箱子在______作用下停下來。【答案】    (1). 運動狀態    (2). 慣性    (3). 摩擦力或阻力【解析】【詳解】[1]用25N水平向右的力推水平地面上的箱子，箱子由靜止開始加速運動，這說明力能改為物體的運動狀態。[2]若突然撤去水平推力，箱子由于慣性仍能向前運動一段距離。[3]最終箱子在摩擦力或阻力作用下停下來。12. 吉林省西部地區具有豐富的風能資源，建立了一批風力發電項目。風能屬于______再生能源。在河邊安裝風電機時，當風電機距河面20m，它在河中的倒影距水面______m；繼續向上運動到距河面30m的過程中，倒影將______（選填“靠近”或“遠離”）水面。【答案】    (1). 可    (2). 20    (3). 遠離【解析】【詳解】[1]風能能夠從自然界中源源不斷的獲取，屬于可再生能源。[2]平面鏡成的像和物體到平面鏡的距離相等，當風電機距河面20m，它在河中的倒影距水面是20m。[3]繼續向上運動到距河面30m的過程中，遠離河面，由平面鏡成像的特點可知倒影將遠離河面。13. 如圖所示，某城市安裝一種“按鈕式紅綠燈”．當路上車輛不多時，行人通過觸摸按鈕，使正對車輛的紅燈亮起，行人安全通過．按鈕相當干電路中的_____；紅燈和綠燈是_____聯的．紅綠燈實際上是發光二極管，它是由_____材料制成的．【答案】    (1). 開關    (2). 并    (3). 半導體【解析】【詳解】按鈕相當干電路中的開關，起到通斷電路的作用；紅燈和綠燈能夠獨立工作，所以它們是并聯的；二極管具有單項導電性，是由半導體材料制成的．【考點定位】電路；導電性14. 如圖，水平桌面放置一杯加少量決塊的檸檬水，附近的小明聞到了檸檬的味道，這是_______現象。冰塊慢慢熔化過程中，杯子對桌面的壓強將______，檸檬水對杯底的壓強將______。【答案】    (1). 擴散    (2). 不變    (3). 不變【解析】【詳解】[1]水平桌面放置一杯加少量決塊的檸檬水，附近的小明聞到了檸檬的味道，這是擴散現象。[2]冰塊慢慢熔化過程中，杯子和杯子里面的物質的質量不變，重力不變，則杯子對桌面的壓力不變，所以杯子對桌面的壓強將不變。[3]由于冰塊是漂浮在水面上的，在冰塊慢慢熔化過程中，杯子里檸檬水的深度不變，而檸檬水的密度也不變，所以由p=ρgh分析可知檸檬水對杯底的壓強將不變。三．計算題（每小題5分，共10分）15. 如圖，電阻R2=10Ω，閉合開關S，電流表A的示數為0.6A。求：(1)電源電壓；(2)通電10s，電阻R2產生的熱量。【答案】(1)6V；(2)36J【解析】【詳解】(1)由電路圖可知，兩個電阻并聯，電流表測量通過R2的電流。電源電壓U=U2=I2R2=0.6A×10Ω=6V(2)通電10s，電阻R2產生的熱量Q2=I22R2t=(0.6A)2×10Ω×10s=36J答：(1)電源電壓是6V；(2)通電10s，電阻R2產生的熱量是36J。16. 如圖，斜面長s=10m，高h=4m，用沿斜面向上的拉力F，將一個重為100N的物體由斜面底端勻速拉到頂端。運動過程中物體克服摩擦力做了100J的功。求：(1)運動過程中克服物體重力做功；(2)斜面的機械效率。【答案】(1)400J；(2)80%【解析】【詳解】(1)運動過程中克服物體的重力做的功W有=Gh=100N×4m=400J(2)斜面的機械效率=80%答：(1)運動過程中克服物體重力做的功是400J；(2)斜面的機械效率是80%。四．綜合題（第18、20題各4分，第17、19、21、22題各5分，共28 分）17. 如圖甲是“探究海波熔化時溫度變化規律”的實驗裝置。(1)如圖乙溫度計的示數為______℃；(2)根據數據繪制出海波的溫度—時間圖象。如圖丙，海波熔化過程對應圖象中的______段（選填“AB”或“BC”），其熔化過程中，吸收熱量，溫度______；(3)用質量為m1的海波做實驗，繪制的海波的溫度—時間圖像如圖丁中的a。若用質量為m2（m2＞m1）的海波做實驗，得到的圖線可能是圖丁中的______（選填“b”“c”或“d”）。【答案】    (1). 46    (2). BC    (3). 不變    (4). c【解析】【詳解】(1)[1]溫度計上10℃之間有10個小格，所以一個小格代表的溫度是1℃，即此溫度計的分度值為1℃，溫度計示數為46℃。(2)[2][3]如丙圖，海波在BC段吸收熱量，溫度保持不變，所以BC段海波處于熔化過程；熔化過程中海波吸收的熱量用來熔化，溫度保持不變。(3)由題可知，其他條件不變，僅將海波的質量增加，海波的熔點是不變的，但是b、d表示熔點都變了，所以bd錯誤，c正確。18. 探究“凸透鏡成像規律及應用”：(1)用平行光正對凸透鏡照射，移動光屏，在光屏上得到一個最小最亮的光斑，如圖甲，則該凸透鏡的焦距為______cm。(2)實驗時需調整燭焰、凸透鏡及光屏三者的中心，使其大致在______上。(3)如圖乙，將點燃的蠟燭移到10cm刻度線處，再移動光屏，直到在光屏上成一個清晰的像為止，生活中______就是利用這一成像原理來工作的。(4)若此時保持蠟燭和光屏位置不變，將凸透鏡向______移動，光屏上會再次成一個清晰的像。(5)在(4)基礎上，小紅將自己的近視鏡放到蠟燭和透鏡之間，光屏上之前清晰的像變得模糊，將光屏向______移動，又可以在光屏上看到清晰的像。【答案】    (1). 10    (2). 同一高度    (3). 照相機    (4). 左    (5). 右【解析】【詳解】(1)[1]由圖知焦點到凸透鏡的距離為10cm，則該凸透鏡的焦距為10cm。(2)[2]為了便于實驗研究使像成在光屏的中間，實驗時需調整燭焰、凸透鏡及光屏三者的中心，使其大致在同一高度上。(3)[3]由圖知此時凸透鏡成倒立縮小的實像，生活中照相機就是利用這一成像原理來工作的。(4)[4]若此時保持蠟燭和光屏位置不變，將凸透鏡向左移動，根據光路可逆，當新物距等于原來的像距時，新像距也等于原來的物距，此時光屏上會再次成一個清晰的像。(5)[5]在(4)基礎上，小紅將自己的近視鏡放到蠟燭和透鏡之間，由于凹透鏡對光有發散作用，光屏上之前清晰的像變得模糊，將光屏向右移動，增大像距，又可以在光屏上看到清晰的像。19. 如圖甲為測定額定電壓為“2.5V”小燈泡電功率的實驗電路，電源電壓恒為3V不變。(1)請用筆劃線代替導線，將圖甲中的實物圖連接完整______。(2)閉合開關前，滑片應移到滑動變阻器的最______端。(3)正確連接好電路，閉合開關，發現燈泡不亮，電流表有示數，電壓表無示數；移動滑片，發現除了電流表示數改變外。其余均無變化。則故障可能是小燈泡______。(4)排除故障后，移動滑片，記下多組對應電壓表和電流表的示數，并繪制成圖乙的I—U圖象，小燈泡的額定功率為______W。(5)實驗過程中，當電壓表示數為1V時，滑動變阻器連入電路中的阻值為______Ω。【答案】    (1).     (2). 左    (3). 短路    (4). 0.75    (5). 10【解析】【詳解】(1)[1]用筆劃線代替導線，將圖甲中的實物圖連接完整如圖所示：(2)[2]為了保護電路，閉合開關前，滑片應移到滑動變阻器的最左端，即阻值最大處。(3)[3]正確連接好電路，閉合開關，發現燈泡不亮，電流表有示數，移動滑片，發現電流表示數改變，說明電路是通路的；而電壓表無示數，說明與電壓表并聯的元件短路了，即故障可能是小燈泡短路。(4)[4]由圖乙可知，當小燈泡兩端的電壓等于額定電壓2.5V時，電流為0.3A，由P=UI計算可得小燈泡的額定功率為0.75W。(5)[5]由圖乙可知，當小燈泡兩端的電壓UL=1V時，電路的電流為I=0.2A，此時滑動變阻器兩端的電壓為UR=U-UL=3V-1V=2V滑動變阻器的電阻為R===10Ω20. 如圖是“探究物體的動能與哪些因素有關”的實驗裝置。實驗中讓鋼球從斜槽的某個位置由靜止?jié)L下，撞擊水平面上的木塊。(1)實驗中研究對象是______（選填“鋼球”或“木塊”）；(2)實驗中物體動能的大小是通過______來反映的；(3)在探究動能與速度的關系時，要保持鋼球的______不變，讓鋼球從不同的高度滾下；(4)若讓不同的鋼球從斜槽同一高度由靜止開始滾下，目的是探究物體的動能與物體的______的關系。【答案】    (1). 鋼球    (2). 木塊移動的距離    (3). 質量    (4). 質量【解析】【詳解】(1)[1]探究動能的實驗時，采用了轉換法，通過木塊被推動距離s的大小，比較鋼球?qū)δ緣K做功的多少，判斷鋼球動能的大小，故研究對象是鋼球。(2)[2]由(1)可知鋼球動能的大小通過木塊被推動距離s的大小來反映。(3)[3]在探究動能與速度的關系時，要保持小球的質量不變，改變小球的速度，所以應讓小球從不同的高度滾下，以不同的速度推動木塊移動。(4)[4]若讓不同質量的鋼球從斜槽同一高度由靜止開始滾下，速度是相同的，質量不同，所以探究的是物體的動能與物體的質量的關系。21. 小明用如圖甲的電路，探究“通過導體的電流與電阻的關系”，電源電壓為6V，定值電阻的阻值分別為5Ω、10Ω、15Ω、20Ω，現將4次實驗的電流和電阻值描繪在圖乙中。(1)實驗過程中，移動變阻器滑片時，眼睛應觀察______表的示數；(2)實驗中，他所選擇的變阻器是______；A.10Ω 0.5A    B.20Ω 1A    C.50Ω 2A(3)乙圖中陰影部分面積表示的物理量是______，它的值為______；(4)四次實驗中，電路總功率的最大值與最小值之比為______。【答案】    (1). 電壓    (2). C    (3). 電壓或定值電阻兩端電壓    (4). 2V    (5). 4∶1【解析】【詳解】(1)[1]在研究通過導體的電流與導體電阻的關系的實驗中，需要保持電阻兩端的電壓不變，故實驗過程中，移動變阻器滑片時，眼睛應注視電壓表，使電壓表的示數保持不變。(2)[2]由圖乙可知，實驗中當R=20Ω時，I=0.1A，則電壓表的示數UR=IR=0.1A×20Ω=2V因R和R′串聯，故滑動變阻器兩端的電壓U滑=U?UR=6V?2V=4V則即滑動變阻器阻值至少為40Ω，滑動變阻器的規格選50Ω 2A，故C正確。故選C。(3)[3][4]陰影部分為橫、縱坐標的乘積，即陰影部分的面積為S=U=IR=0.2A×10Ω=2V即測量的是電壓（定值電阻兩端的電壓）。(4)[5]由乙圖可知電路中最大電流Imax=0.4A，最小電流Imin=0.1A，故最大總功率Pmax=UImax，最小總功率Pmin=UImin，最大功率和最小功率比值22. 物理社團的同學們用力傳感器探究影響浮力大小的因素，如圖甲，將力傳感器安裝在鐵架臺上，其下方固定一輕質細硬桿（力傳感器顯示硬桿對其力的大?。矖U下方固定一塑料塊，硬桿始終保持豎直靜止?fàn)顟B(tài)，緩慢向大燒杯中注水，力傳感器的示數隨大燒杯中水的深度的變化規律如圖乙。(1)請?jiān)趫D甲中畫出塑料塊所受重力的示意圖______；(2)如圖乙，燒杯中水的深度由4cm上升到12cm過程中，觀察并分析傳感器示數的變化可知，浮力大小與______有關，當塑料塊浸沒時所受浮力為F1；(3)將燒杯中水倒出并擦干實驗器材后，向大燒杯中緩慢注入酒精，當塑料塊剛好浸沒時，塑料塊所受浮力為F2；則F1______F2，可得出浮力大小與液體密度有關；（ρ酒=0.8×103kg/m3）(4)分析實驗數據，可得出該塑料塊的密度為______kg/m3。【答案】    (1).     (2). 物體排開液體的體積    (3). 大于或＞    (4). 0.8×103【解析】【詳解】(1)[1]由乙圖可知物體重力為8N，畫重力示意圖時，畫重心（密度均勻物體為幾何中心），從重心引豎直向下的帶箭頭線段，標注，如圖（圖見答案）所示。(2)[2]由圖乙分析可知，燒杯中水的深度為4cm時，塑料塊下表面剛好接觸水面；當上升到12cm時，塑料塊所受浮力剛好等于重力；即燒杯中水的深度由4cm上升到12cm過程中，塑料塊排開液體的體積一直變大，且浮力等于重力減去拉力，拉力變小，故浮力變大，所以浮力大小與排開液體體積有關。(3)[3]在水和酒精中浸沒時，塑料塊排開液體體積相同，液體密度不同且水密度大于酒精密度，由阿基米德原理可知塑料塊在水中浸沒時受到的浮力大于在酒精中浸沒時受到的浮力。(4)[4]由(2)繼續分析可知當塑料塊完全浸沒在水中時浮力大于重力，且完全浸沒輕質硬桿受到物塊向上的支持力為2N，故塑料塊受到的浮力為由阿基米德原理可得故，塑料塊的密度為
