精品解析:2021年江蘇省蘇州新區實驗初中中考二模物理試題(解析版+原卷版)
展開
這是一份精品解析:2021年江蘇省蘇州新區實驗初中中考二模物理試題(解析版+原卷版),文件包含精品解析2021年江蘇省蘇州新區實驗初中中考二模物理試題原卷版doc、精品解析2021年江蘇省蘇州新區實驗初中中考二模物理試題解析版doc等2份試卷配套教學資源,其中試卷共43頁, 歡迎下載使用。

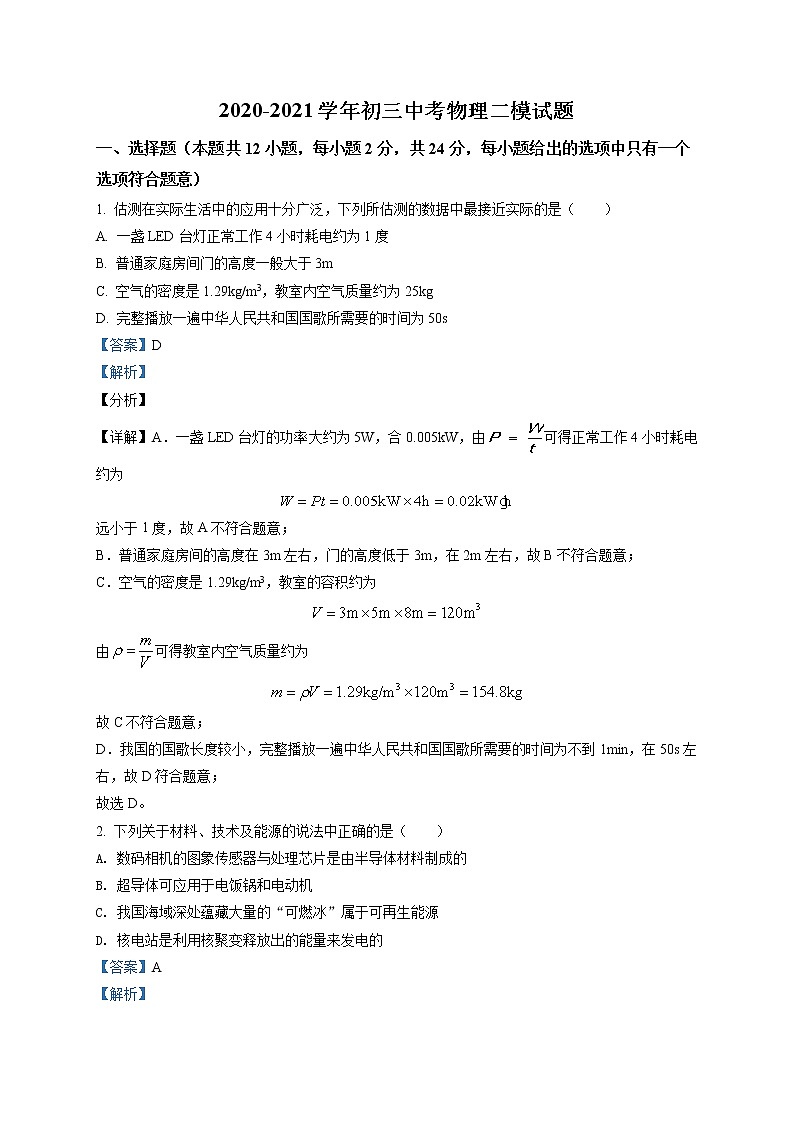

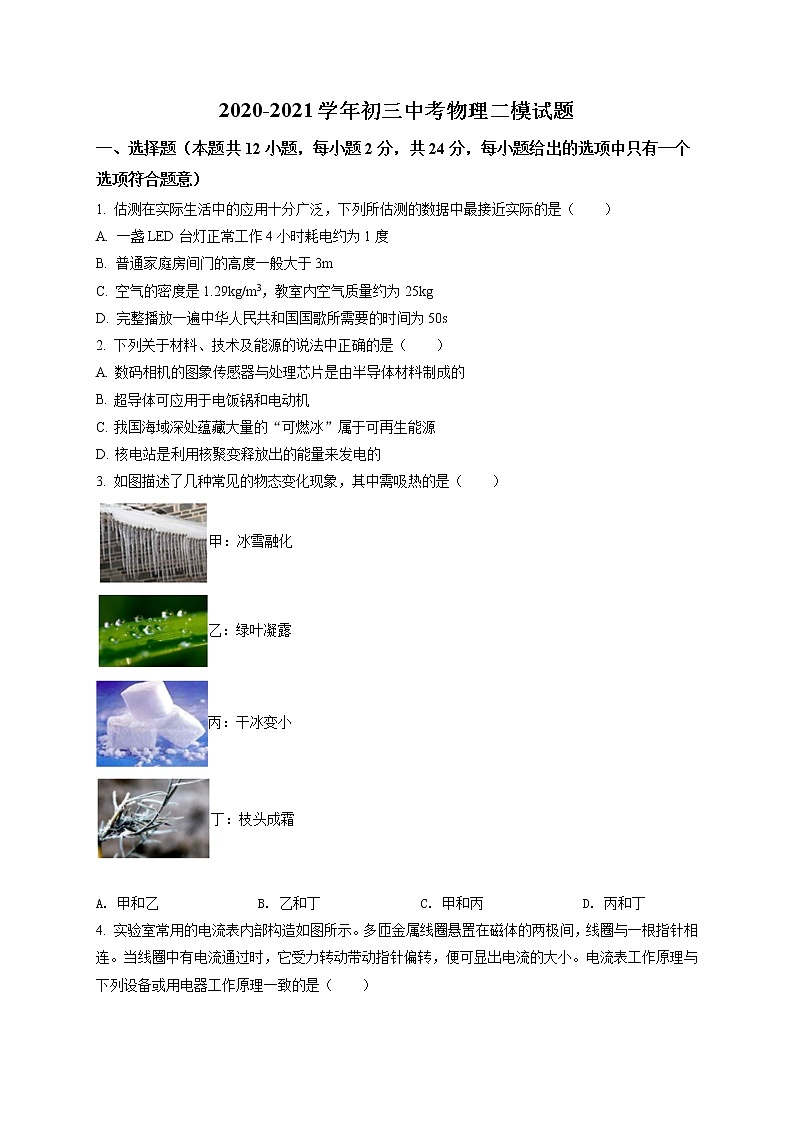

?2020-2021學年初三中考物理二模試題
一、選擇題(本題共12小題,每小題2分,共24分,每小題給出的選項中只有一個選項符合題意)
1. 估測在實際生活中的應用十分廣泛,下列所估測的數據中最接近實際的是( ?。?br />
A. 一盞LED臺燈正常工作4小時耗電約為1度
B. 普通家庭房間門的高度一般大于3m
C. 空氣的密度是1.29kg/m3,教室內空氣質量約為25kg
D. 完整播放一遍中華人民共和國國歌所需要的時間為50s
【答案】D
【解析】
【分析】
【詳解】A.一盞LED臺燈的功率大約為5W,合0.005kW,由可得正常工作4小時耗電約為
遠小于1度,故A不符合題意;
B.普通家庭房間的高度在3m左右,門的高度低于3m,在2m左右,故B不符合題意;
C.空氣的密度是1.29kg/m3,教室的容積約為
由可得教室內空氣質量約為
故C不符合題意;
D.我國的國歌長度較小,完整播放一遍中華人民共和國國歌所需要的時間為不到1min,在50s左右,故D符合題意;
故選D。
2. 下列關于材料、技術及能源的說法中正確的是( ?。?br />
A. 數碼相機的圖象傳感器與處理芯片是由半導體材料制成的
B. 超導體可應用于電飯鍋和電動機
C. 我國海域深處蘊藏大量的“可燃冰”屬于可再生能源
D. 核電站是利用核聚變釋放出的能量來發電的
【答案】A
【解析】
【分析】

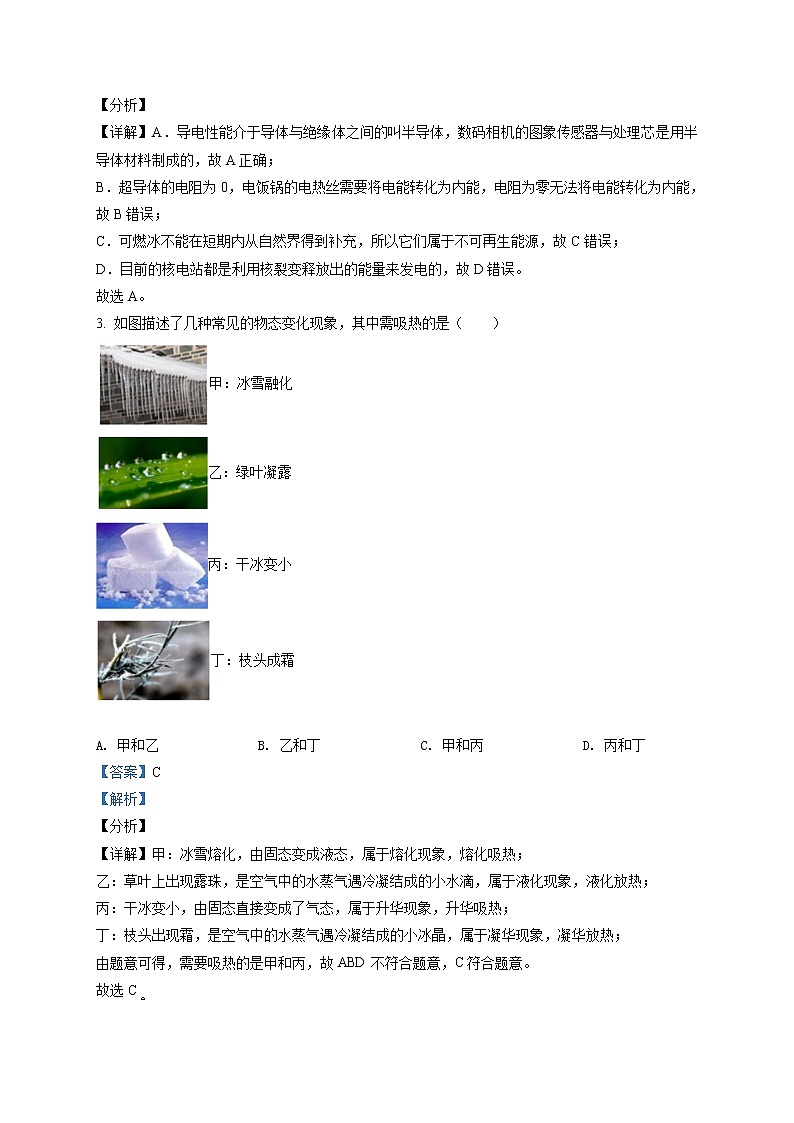

【詳解】A.導電性能介于導體與絕緣體之間的叫半導體,數碼相機的圖象傳感器與處理芯是用半導體材料制成的,故A正確;
B.超導體的電阻為0,電飯鍋的電熱絲需要將電能轉化為內能,電阻為零無法將電能轉化為內能,故B錯誤;
C.可燃冰不能在短期內從自然界得到補充,所以它們屬于不可再生能源,故C錯誤;
D.目前的核電站都是利用核裂變釋放出的能量來發電的,故D錯誤。
故選A。
3. 如圖描述了幾種常見的物態變化現象,其中需吸熱的是( ?。?br />
甲:冰雪融化
乙:綠葉凝露
丙:干冰變小
?。褐︻^成霜
A. 甲和乙 B. 乙和丁 C. 甲和丙 D. 丙和丁
【答案】C
【解析】
【分析】
【詳解】甲:冰雪熔化,由固態變成液態,屬于熔化現象,熔化吸熱;
乙:草葉上出現露珠,是空氣中的水蒸氣遇冷凝結成的小水滴,屬于液化現象,液化放熱;
丙:干冰變小,由固態直接變成了氣態,屬于升華現象,升華吸熱;
丁:枝頭出現霜,是空氣中的水蒸氣遇冷凝結成的小冰晶,屬于凝華現象,凝華放熱;
由題意可得,需要吸熱的是甲和丙,故ABD不符合題意,C符合題意。
故選C

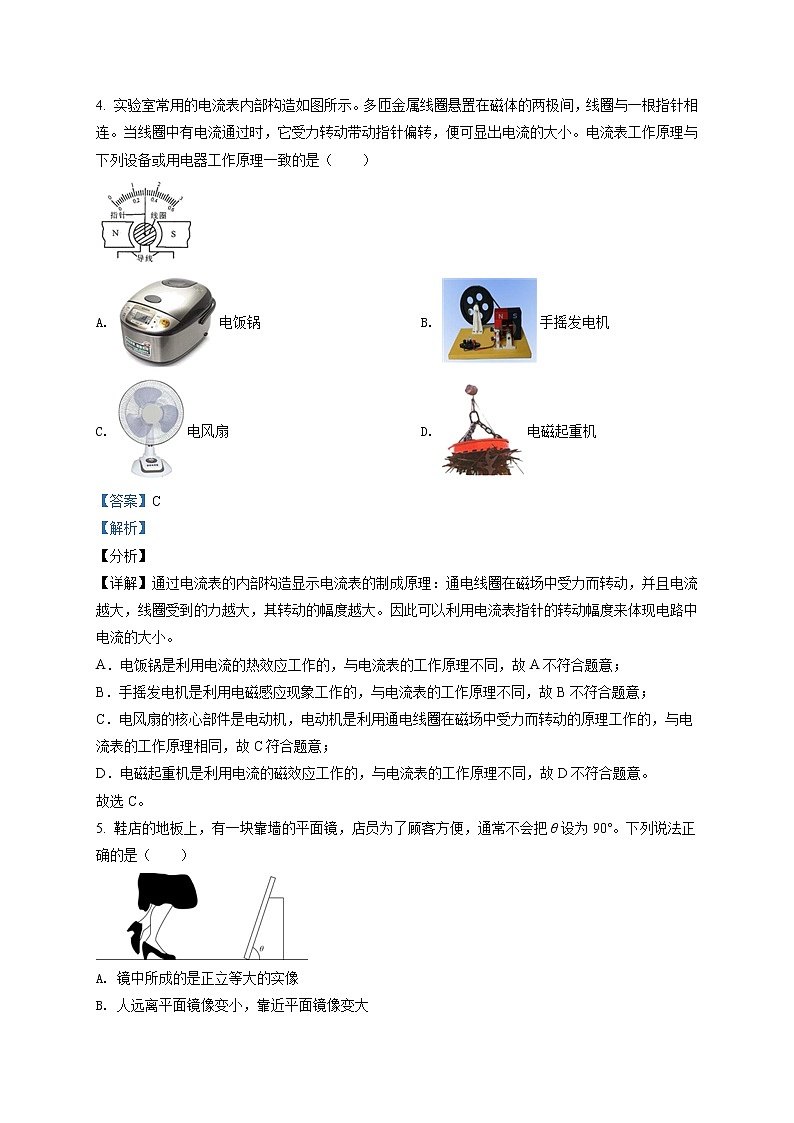

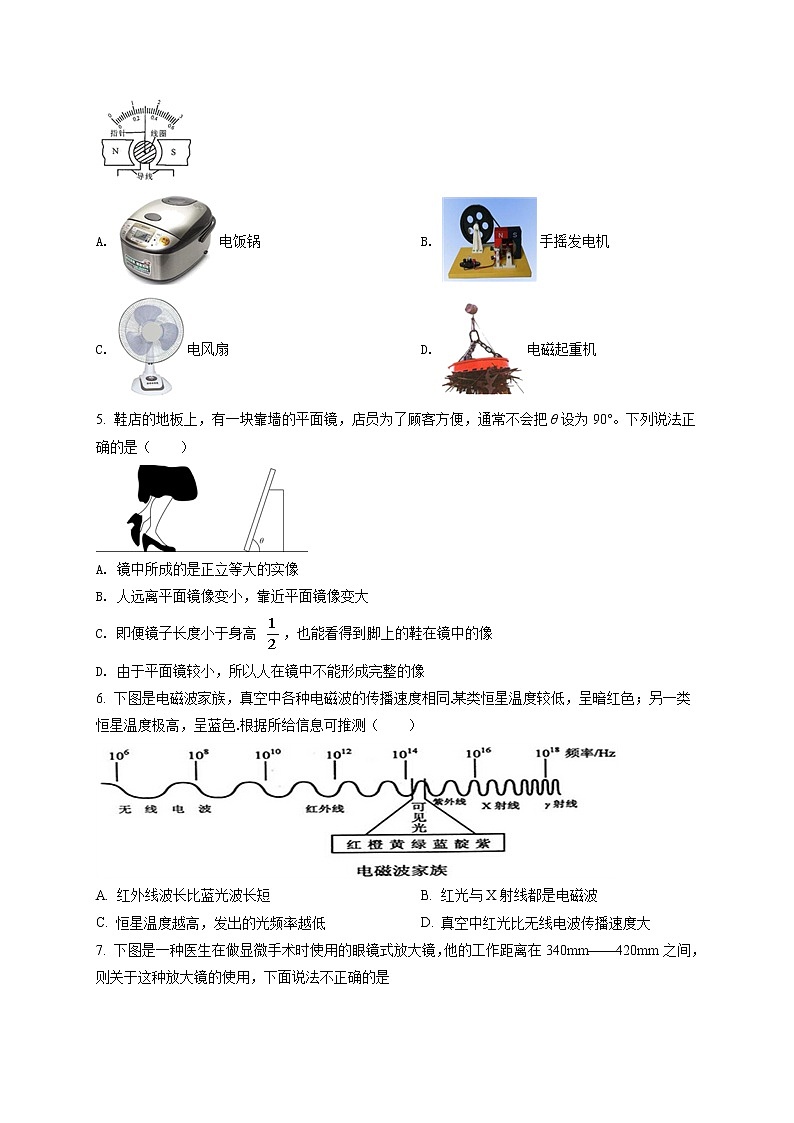

4. 實驗室常用的電流表內部構造如圖所示。多匝金屬線圈懸置在磁體的兩極間,線圈與一根指針相連。當線圈中有電流通過時,它受力轉動帶動指針偏轉,便可顯出電流的大小。電流表工作原理與下列設備或用電器工作原理一致的是( ?。?br />
A. 電飯鍋 B. 手搖發電機
C. 電風扇 D. 電磁起重機
【答案】C
【解析】
【分析】
【詳解】通過電流表的內部構造顯示電流表的制成原理:通電線圈在磁場中受力而轉動,并且電流越大,線圈受到的力越大,其轉動的幅度越大。因此可以利用電流表指針的轉動幅度來體現電路中電流的大小。
A.電飯鍋是利用電流的熱效應工作的,與電流表的工作原理不同,故A不符合題意;
B.手搖發電機是利用電磁感應現象工作的,與電流表的工作原理不同,故B不符合題意;
C.電風扇的核心部件是電動機,電動機是利用通電線圈在磁場中受力而轉動的原理工作的,與電流表的工作原理相同,故C符合題意;
D.電磁起重機是利用電流的磁效應工作的,與電流表的工作原理不同,故D不符合題意。
故選C。
5. 鞋店的地板上,有一塊靠墻的平面鏡,店員為了顧客方便,通常不會把θ設為90°。下列說法正確的是( )
A. 鏡中所成的是正立等大的實像
B. 人遠離平面鏡像變小,靠近平面鏡像變大
C. 即便鏡子長度小于身高 ,也能看得到腳上的鞋在鏡中的像
D. 由于平面鏡較小,所以人在鏡中不能形成完整的像
【答案】C
【解析】
【詳解】A.鏡中所成的是正立等大的虛像,故A錯誤;
B.像與物的大小相等,人遠離平面鏡或靠近平面鏡像不變,故B錯誤;
C.平面鏡傾斜,腳反射的光線經過平面鏡反射后可以射入人眼中,如圖所示,即便鏡子長度小于身高一半也可以,故C正確;
D.平面鏡所成像的大小完整程度與鏡面大小無關,故D錯誤。
故選C。
6. 下圖是電磁波家族,真空中各種電磁波的傳播速度相同.某類恒星溫度較低,呈暗紅色;另一類恒星溫度極高,呈藍色.根據所給信息可推測( )
A. 紅外線波長比藍光波長短 B. 紅光與X射線都是電磁波
C. 恒星溫度越高,發出的光頻率越低 D. 真空中紅光比無線電波傳播速度大
【答案】B
【解析】
【詳解】A.由于光波的速度是一定的,頻率越高波長越短,紅外線的頻率低,波長大,故A錯誤,不符合題意;
B.X射線雖然不是可見光,但仍然屬于電磁波,故B正確,符合題意;
C.溫度越高,發出的光的頻率越高,故C錯誤,不符合題意;
D.真空中各種電磁波的傳播速度相同,所以D錯誤,不符合題意.

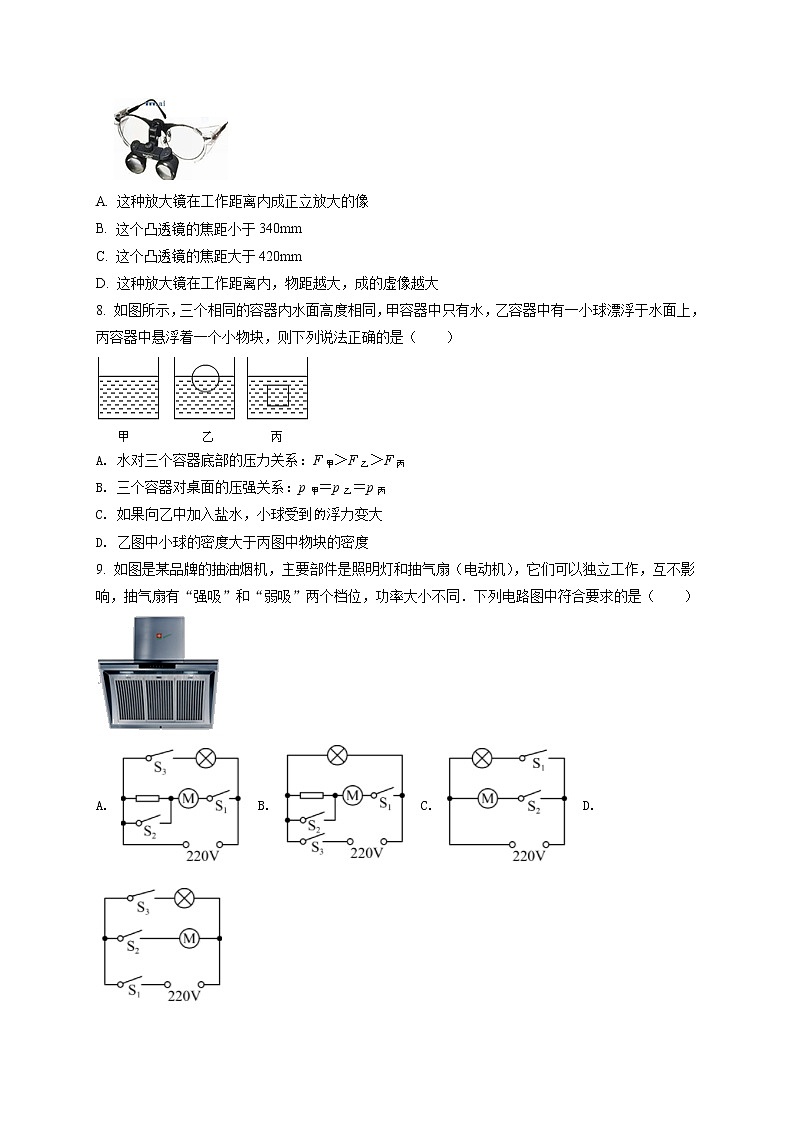

7. 下圖是一種醫生在做顯微手術時使用的眼鏡式放大鏡,他的工作距離在340mm——420mm之間,則關于這種放大鏡的使用,下面說法不正確的是
A. 這種放大鏡在工作距離內成正立放大的像
B. 這個凸透鏡的焦距小于340mm
C. 這個凸透鏡的焦距大于420mm
D. 這種放大鏡在工作距離內,物距越大,成的虛像越大
【答案】B
【解析】
【分析】
【詳解】A.放大鏡所成的像是正立、放大的虛像,故A正確,不符合題意;
BC.放大鏡工作時,物體應放在焦點以內,故這個凸透鏡的焦距大于420mm,故B不正確,符合題意,C正確,不符合題意;
D.在放大鏡成像的范圍內,物遠像遠像變大,即物距越大,成的虛像就越大,故D正確,不符合題意。
故選B。
8. 如圖所示,三個相同的容器內水面高度相同,甲容器中只有水,乙容器中有一小球漂浮于水面上,丙容器中懸浮著一個小物塊,則下列說法正確的是( ?。?br />
A. 水對三個容器底部的壓力關系:F甲>F乙>F丙
B. 三個容器對桌面的壓強關系:p甲=p乙=p丙
C. 如果向乙中加入鹽水,小球受到的浮力變大
D. 乙圖中小球的密度大于丙圖中物塊的密度
【答案】B
【解析】
【分析】
【詳解】A.由題意可知,水的密度p與深度h都相同由液體壓強公式
p=pgh
可知,
P甲=P乙=P丙
由p=可知,水對容器底的壓力
F=pS
由于壓強與容器底面積都相同,則水對容器底的壓力
F甲=F乙=F丙
故A錯誤;
B.在乙容器中,根據作用力和反作用力可知,容器(包括水和玻璃杯)施加給木塊一個豎直向上的浮力F浮,木塊會反過來施加給容器(包括水和玻璃杯)一個豎直向下的壓力F壓,而且
F壓=F浮
這個壓力會通過容器傳導給桌面。木塊因為漂浮,所以
F浮=G木=G排
所以,
甲容器對于桌面的壓力=G水+G杯
乙容器對桌面的壓力=G水'+G排=G水'+G木+G杯
因為
G水=G水'+G排
因此,甲容器對于桌面的壓力等于乙容器對桌面的壓力,同理甲容器對于桌面的壓力等于丙容器對桌面的壓力,三個容器對桌面的壓力F相等,三個容器的底面積S相等,由p=可知,三個容器對桌面的壓強相等,故B正確;
C.小球漂浮在乙容器中,向乙容器中加入鹽水,液體密度增大,小球仍然漂浮在液面上,那么小球受到的浮力等于小球的重力,小球的重力沒變,小球受到的浮力不變,故C錯誤;
D.乙圖中小球在乙容器中漂浮,p球Pb
(2)[2]礦泉水和內部水的總質量
礦泉水瓶靜止時漂浮,則受到的浮力
[3][4]向礦泉水瓶中緩慢注入100g水后,礦泉水和內部水的總重增大,仍處于漂浮狀態,所受浮力變大,排開水的體積變大,瓶蓋所處深度變大,受到水的壓強變大。增大的重力等于排開水的重力,根據G=mg可知,溢出水的質量等于注入礦泉水瓶的水的質量。
[5]將礦泉水瓶內的水抽出一部分,礦泉水和內部水的總重減小,所受浮力減小,減小的浮力等于抽出水的重力,故排開水的體積等于抽出水的體積,所以將抽出的水輕倒入溢水杯中,不會溢出。
20. 小麗家中的電能表表盤如圖所示,則小麗家已消耗的電能為______kW?h,可以同時使用的用電器總功率不能超過______W,若電冰箱單獨正常工作一天(24小時),(電冰箱的主要技術參數見表),電能表鋁盤轉______圈。在使用電冰箱的過程中,小麗發現電冰箱門打開時,冰箱內照明燈亮,壓縮機有時在工作,由此判斷,冰箱的壓縮機和照明燈是______聯的。
海爾BC-11OB電冰箱
額定電壓
220V
工作頻率
50Hz
額定功率
100W
耗電量
0.8KW·h/24h
【答案】 ①. 16.6 ②. 4400 ③. 480 ④. 并
【解析】
【分析】
【詳解】[1]由電能表圖可知,小麗家已消耗的電能為16.6kW?h。
[2]電能表的工作電壓為
U=220V
由圖可知允許通過電能表的最大電流為
I最大=20A
由功率公式可得,允許使用的用電器的最大總功率為
P最大=UI最大=220V×20A=4400W
[3]根據表中數據可知,電冰箱一天消耗0.8kW·h電能,600r/(kW·h)表示電路每消耗1kW·h電能時,電能表轉盤轉600圈,所以消耗0.8kW·h電能時,轉盤的圈數為
n=600r/(kW·h)×0.8kW·h=480r
[4]因為冰箱的壓縮機和照明燈工作時互不影響,所以它們是并聯的。
21. 我國研制的大客機C919搭載某渦輪噴氣發動機,它的熱效率和推進效率比一般客機高,所謂熱效率是指發動機獲得的機械能與燃料完全燃燒產生的內能之比,而推進效率則是指發動機對飛機的推力所做的功與發動機獲得的機械能之比。
速度v/m/s
100
200
300
400
500
阻力f/N
0.9×104
3.6×104
8.1×104
1.44×105
2.25×105
(1)飛機飛行時所受阻力f與運行速度v的關系如表,則它們之間的數量關系;
(2)若飛機以200m/s的水平速度勻速巡航0.5h過程中,消耗燃油1080kg,則此過程,飛機克服阻力所做的功為多少J;若發動機的熱效率為40%,則發動機的推進效率為多少?(燃油熱值q=5.0×107J/kg)
【答案】(1)f=()2×0.9×104N;(2)1.296×1010,60%
【解析】
分析】
【詳解】解:(1)當v=100m/s時
f=()2×0.9×104N=0.9×104N
當v=200m/s時
f=()2×0.9×104N=3.6×104N
當v=300m/s時
f=()2×0.9×104N=8.1×104N
當v=400m/s時
f=()2×0.9×104N=1.44×105N
當v=500m/s時
f=()2×0.9×104N=2.25×105N
所以,飛機飛行時所受阻力f與運行速度v的關系
f=()2×0.9×104N
(2)飛機水平勻速巡航時,處于平衡狀態,受到平衡力的作用,發動機巡航推力與受到的阻力平衡力,大小相等,故f=F=3.6×104N;燃料完全燃燒放出的熱量
Q=mq=1080kg×5×107J/kg=5.4×1010J
根據得發動機獲得的機械能
W機械=ηQ放=40%×5.4×1010J=2.16×1010J
發動機巡航的距離為
s=vt=200m/s×0.5×3600s=360000m
飛機克服阻力所做的功(推力所做的功)
W推力=Fs=3.6×104N×360000m=1.296×1010J
發動機的推進效率
答:(1)飛機飛行時所受阻力f與運行速度v的關系為f=()2×0.9×104N。
(2)飛機克服阻力所做的功為1.296×1010J,發動機的推進效率為60%。
三、解答題(共49分)
22. 完成以下作圖
(1)圖(1)中ABO可看成杠桿,O為支點,請在圖中畫出該杠桿的動力臂和所受阻力的示意圖______。
(2)如圖(2)所示,請畫出由燭焰S點發出的光經過凸透鏡折射后的兩條折射光線,并確定發光點S的像點S′的位置______。
(3)閉合開關,小磁針靜止,請在圖(3)中標出電源的“+”、“-”極,并標出磁感線的方向______。
(4)請用筆畫線,將圖(4)中的調光臺燈、開關和插座按照安全用電的原則接入家庭電路中,要求:S1旋轉開關)單獨控制臺燈,S2單獨控制插座______。
【答案】 ①. ②. ③. ④.
【解析】
【分析】
【詳解】(1)[1]動力指的是作用在杠桿上的力,而不是通過定滑輪的力為動力,過支點O作動力作用線的垂線段,過B點作豎直向下的阻力,如圖所示:
(2)[2]過光心的光線經凸透鏡折射后傳播方向不改變,平行于主光軸的光線經凸透鏡折射后將過焦點,兩條折射光線的反向延長線的焦點即為發光點S的像點S′如圖所示:
(3)[3]由圖知,小磁針的右端為N極,根據異名磁極相互吸引可知,通電螺線管的左端為S極,右端為N極。因為在磁體外部,磁感線總是從N極發出,回到S極,所以圖中磁感線的方向是指向左的。根據安培定則,伸出右手使大拇指指向螺線管的N極,則四指彎曲所指的方向為電流的方向,所以電流從螺線管的右端流入,則電源的右端為正極,左端為負極,如圖所示:
(4)[4]根據題目可知,此時變阻器必須與臺燈串聯,從安全用電的角度分析,S2為單獨三孔插座的開關,則S2應與三孔插座串聯,三孔插座的接法為,上接地線,左接零線,右接火線,如圖所示:
23. 如圖所示,是用動滑輪運送建筑材料A的示意圖,在卷揚機對繩子的拉力F作用下,使重900N的建筑材料A以0.2m/s的速度勻速豎直上升,動滑輪的機械效率η為90%,不計繩重和滑輪與軸的摩擦。求:
(1)拉力F做功的功率P;
(2)動滑輪所受的重力G0。
【答案】(1)200W;(2)100N
【解析】
【分析】
【詳解】解:(1)動滑輪繩子的有效股數n=2,動滑輪的機械效率
解得F=500N,卷揚機拉繩子的速度
v繩=nv物=2×0.2m/s=0.4m/s
拉力F做功的功率
P=Fv繩=500N×0.4m/s=200W
(2)動滑輪所受的重力
G0=nF-G=2×500N-900N=100N
答:(1)拉力F做功的功率200W;
(2)動滑輪所受的重力100N。
24. 如圖所示,電源電壓保持不變,小燈泡L標有“5V,2.5W”的字樣,滑動變阻器R1的最大阻值為60Ω,定值電阻R2的阻值為20Ω,電壓表量程為0~3V,電流表量程為0~0.6A,燈絲電阻不隨溫度變化,求:
(1)小燈泡L正常發光時的阻值為多少?
(2)當S1、S2和S3都閉合,滑動變阻器的滑片滑到a點時,小燈泡L恰好正常發光,此時定值電阻R2的電功率為多少?
(3)保證電路安全時,該電路消耗的最小電功率。
【答案】(1)10Ω;(2)1.25W;(3)0.5W
【解析】
【分析】
【詳解】解:(1)小燈泡L正常發光時的阻值
(2)當S1、S2和S3都閉合,滑動變阻器的滑片滑到a點時,R2與L并聯,因并聯電路中各支路兩端的電壓相等,且小燈泡L恰好正常發光,所以,電源的電壓5V,此時定值電阻R2的電功率
(3)當只閉合S1、S3時R1與R2串聯,當只閉合S2、S3時R1與L串聯,因串聯電路中總電壓等于各分電壓之和,所以,當電壓表的示數U滑=3V時,R2或L兩端的電壓分別為
U2=U-U滑=5V-3V=2V
UL′=U-U滑=5V-3V=2V
因串聯電路中各處的電流相等,所以,電路中的電流分別為
當電路中的電流為0.1A時,電路消耗的總功率最小,則電路消耗的最小功率
P小=UI1=5V×0.1A=0.5W
答:(1)小燈泡L正常發光時的阻值為10Ω;
(2)定值電阻R2的電功率為1.25W;
(3)保證電路安全時,該電路消耗的最小電功率為0.5W。
25. 在探究凸透鏡成像規律時,小明在光具座上依次擺放了蠟燭、凸透鏡、光屏,并調節它們中心在一高度上。
(1)如圖甲,當他將蠟燭、光屏位置固定后,左右移動透鏡,發透鏡在①②兩個位置時,屏上都能得到倒立的像,則鏡在①位置相比在②位置時,所上得到的像 _______ (選填“較大”或“較小”)。
(2)當他將透鏡和光屏的位置固定后,發現無論怎么移動蠟燭,在屏上都不能得到像(光具座足夠長),為了在屏上得到清晰的像,他應將凸透鏡 _______ (選填“靠近”或“遠離”)光屏移動一些。經過調整,在屏上得到了清晰的像,他發現若將凸透鏡用紙遮住,屏上將得到 _______ (選填“完整”或“一半”)的像;若將蠟燭稍微上移,屏上的像將 _______ (選填“上移”或“下移”)。
(3)如圖乙,他把“上”形狀的遮光板放在蠟燭和凸透鏡之間,則屏上觀察到的形狀是 _______ 。
A.上 B.C。D。下
【答案】 ①. 較小 ②. 遠離 ③. 完整 ④. 下移 ⑤. C
【解析】
【分析】(1)凸透鏡成像時,光屏上能呈現的像都是實像,實像都是倒立的。凸透鏡成實像時,物距減小,像距增大,像變大;
(2)從實際角度考慮物距、焦距關系,蠟燭和光屏的距離關系等即可得出原因;當遮住凸透鏡的一部分,通過的光線變少了,經凸透鏡折射會聚成像,像的大小不變,像變暗;將蠟燭稍微上移,光屏上的像會下移,將透鏡上移可以使像回到原來位置;
(3)凸透鏡成像時,像與物上下、左右均倒(是互換的)。
【詳解】(1)[1]光屏上能接到像,像是實像,實像都是倒立的;當凸透鏡在①處時,物距小,像距大,成的是放大的像,成像原理和投影機原理一樣;當凸透鏡在②處時,物距大,像距小,成的是縮小的像,故與鏡在①位置相比在②位置時,所上得到的像較?。?br />
(2)[2]在燭焰、透鏡和光屏三者的中心在同一高度的情況下,當他將透鏡和光屏的位置固定后,發現無論如何移動蠟燭,光屏上都得不到像。根據凸透鏡成像規律可知,凸透鏡成實像時,像距都大于焦距?,F(xiàn)在光屏上不成像,則意味著光屏與凸透鏡間距離小于焦距,要想在光屏上得到像,應該使光屏與透鏡距離大于焦距,所以透鏡應遠離光屏;
[3]遮住凸透鏡的下半部,物體上任一點射向凸透鏡的上半部,經凸透鏡折射后,照樣能會聚成像,像的大小不發生變化,折射光線減少,會聚成的像完整但變暗;
[4]若將蠟燭稍微上移,屏上的像將下移;
(3)[5]凸透鏡成像時,成的實像,與原物體相比,上下顛倒、左右相反,故選C。
【點睛】解決本題的關鍵是:(1)凸透鏡成像是三種情況和應用,以及凸透鏡成實像時,物距減小,像距增大,像變大。
(2)凸透鏡成實像時,無論遮住凸透鏡的上部、下部、中間,都不能改變像的大小,但是像變暗,凸透鏡遮住的越多,像越暗。
26. 如圖所示,甲、乙、丙三圖中的裝置完全相同。燃料的質量、燒杯內的液體質量和初始溫度也都相同,當燃料燃燒完時,立即讀取相應溫度計的讀數,分別為T甲、T乙和T丙,且有T甲>T乙>T丙。
(1)燃料1的熱值q1與燃料2的熱值q2相比,有q1______q2(選填“>”、“=”或“”、“=”或“T乙>T丙,液體b沒有沸騰,則ca______cb(選填“>”、“=”、“ ②. < ③.
T乙
則
由圖甲、乙所示實驗可知,兩燒杯中的液體種類即比熱容c、質量m都相等,由熱量公式
可知
Q甲>Q乙
燃料燃燒釋放的熱量被燒杯中的液體吸收,則燃料釋放的熱量大小為
Q1>Q2
由于甲乙兩實驗所使用的燃料質量m相同而種類不同,由
Q=mq
可知
q1>q2
(2)[2]甲、丙所示實驗中所用燃料種類與質量相同,則燃料燃燒釋放的熱量相等,即
Q甲=Q丙
燃料燃燒釋放的熱量被燒杯中的液體吸收,則
Qa=Qb
甲、丙兩實驗燒杯中液體的初溫相等,末溫
T甲>T丙
則
即
又因為兩者質量相等,由
可得,兩種液體的比熱容為
故有
caT乙>T丙
液體b沒有沸騰,甲、丙所示實驗所用的燃料相同,則吸收相等的熱量時,a液體升高的溫度大于b液體升高的溫度,a、b兩液體質量相同,由熱量公式
可知,甲液體a的比熱容小于液體b的比熱容。
27. 小明同學在“探究浮力大小與哪些因素有關”的實驗中:(已知ρ水=1.0×103kg/m3)
(1)如圖甲、乙,先用彈簧測力計吊著石塊,彈簧測力計的示數為l.8N,然后讓石塊完全浸沒在水中,彈簧測力計的示數變?yōu)?N.則石塊受到水的浮力為_________N;
(2)如圖丙,用彈簧測力計緩慢將石塊拉出水面,隨著石塊露出水面的體積越來越大,觀察到彈簧測力計的示數也越來越大,則石塊受到水的浮力越來越____(選填“大”或“小”).說明浮力的大小與_____有關;
(3)通過比較圖乙和圖______,可以探究浮力大小跟液體密度是否有關;
(4)他通過上述實驗又計算出該小石塊的密度為___________g/cm3.
【拓展】同組的小紅同學,繼續用如圖所示的方法測出了物塊B的密度,她的具體操作如下:將物塊B放入漂浮于水面的小燒杯中,小燒杯杯底距水面高度h1=25cm; 將物塊B取出后系在燒杯底靜止后,小燒杯杯底距水面高度h2=15cm;剪斷細繩后物塊B沉入杯底,此時小燒杯杯底距水面高度h3=10cm,則物塊B的密度為____________kg/m3.
【答案】 ①. 0.8 ②. 小 ③. 石塊浸入水中的體積(或排開液體的體積) ④. 丁 ⑤. 2.25 ⑥. 1.5×103
【解析】
【詳解】(1)由稱重法知道,石塊受到的浮力是:F浮 =G-F=1.8N-1N=0.8N;
(2)由于石塊受到的浮力是F浮=G-F,而石塊的重力G不變,所以,隨著用彈簧測力計緩慢將石塊拉出水面,測力計示數F越來越大,即石塊受到的浮力越來越?。挥纱苏f明浮力的大小與石塊浸入水中的體積有關;
(3)由圖乙和丁知道,物體都浸沒在液體中,所排開液體的體積相同,但液體的密度不同,所以可以探究浮力與液體密度的關系;
(4)根據基米德原理F浮=ρ液gV排知道, ,又因為當石塊浸沒在水中時,V石 =V排 ,G=mg=ρVg,所以石塊密度是: =2.25×103 kg/m3=2.25 g/cm3
【拓展】由下圖甲知道,金屬塊B和小燒杯做為一個整體,由于處于靜止狀態,故受到的重力與受到的浮力為一對平衡力,即G杯 +GB =ρ水 gV排 =ρ水gSh1 -----①,
由圖乙知道,金屬塊B和小燒杯做為一個整體,由于處于靜止狀態,故受到的重力與受到的浮力為一對平衡力,即G杯 +GB =ρ水gVB +ρ水 gSh2 -----②,
由圖丙知道,以杯為研究對象,由于處于靜止狀態,故受到重力與受到的浮力為一對平衡力,G杯 =ρ水 gV排′=ρ水 gSh3----③
由①②③解得: ,ρ水gSh1 =ρ水gVB +ρ水 gSh2,即 ,
所以,金屬塊B的密度是: =1.5×103 kg/m3.
28. 在“測量小燈泡額定功率”的實驗中,實驗器材有:兩節新干電池、電流表、電壓表、額定電壓為2.5V的小燈泡,滑動變阻器、開關,導線若干,實物電路如圖甲所示。
(1)如圖甲中有一根導線連接錯誤,請在導線上畫“×”并在圖上改正(導線不能交叉)______;
(2)改正錯誤后進行實驗,當小燈泡兩端電壓達到2.5V時,電流表的示數如圖乙所示,則小燈泡L1的額定功率為______W;
(3)完成上面實驗后,小明又設計了如圖丙所示的電路,測出了額定電流為I額小燈泡L2的額定功率。實驗方案如下:(電源電壓不變,滑動變阻器R1的最大阻值為R1,滑動變阻器R2的最大阻值為R2)
①只閉合開關S和S2,移動R1滑片,使電流表示數為I額;
②只閉合開關S和S1,保持R1滑片位置不動,移動R2滑片,使電流表的示數為I額。保持滑動變阻器R2的滑片位置不動,將另一個滑動變阻器滑片移到最左端,電流表的示數為I1,再將此滑動變阻器的滑片移到最右端,電流表的示數為I2,則小燈泡額定功率的表達式P額=______;(用I額、I1、I2、R1、R2中的字母表示)
(4)如圖丁所示,是探究“電流與電阻的關系”時設計的電路圖。R1、R2、R3三個定值電阻的阻值分別為5Ω、10Ω、20Ω,電源電壓為4.5V恒定不變,S1為單刀三擲開關:
①閉合開關S,S1接1時,此時電流表示數如圖戊所示為______A。當開關S1接2時,需要將滑動變阻器的滑片P向______(填“左”或“右“)移動,直到電壓表的示數為______V時,再記錄電流表的示數;
②實驗時,如果選擇了一個標有“30Ω0.5A”字樣的滑動變阻器。那他在設計實驗時。在保證電路安全的前提下,定值電阻兩端的電壓取值范圍為______V到______V。
【答案】 ①. ②. 0.625 ③. ④. 0.4 ⑤. 右 ⑥. 2 ⑦. 1.8 ⑧. 2.5
【解析】
【分析】
【詳解】(1)[1]原電路中,燈與滑動變阻器并聯,電壓表串聯在電路中是錯誤的,滑動變阻器應與燈串聯,電壓表與燈并聯,如下所示:
。
(2)[2]由圖乙知,當小燈泡兩端電壓達到2.5V時,電流為0.25A,則小燈泡L1的額定功率為
P=UI=2.5V×0.25A=0.625W
(3)[3]①閉合開關S和S2,移動R1滑片,使電流表的示數為I額;②只閉合開關S和S1,保持R1滑片位置不動,移動R2滑片,使電流表的示數為I額,保持變阻器R2的滑片位置不動,將另一個滑動變阻器滑片移到最左端,電流表的示數為I1,再將此滑動變阻器的滑片移到最右端,電流表的示數為I2;在①中,R1與燈串聯,燈正常發光,在②中,R1與R2串聯,因為電路中電流仍為I額,根據等效替代法,所以R2=RL;保持R2滑片位置不動,將另一個滑動變阻器(R1)滑片移到最左端,電流表的示數為I1,再將此滑動變阻器(R1)的滑片移到最右端,電流表的示數為I2,由串聯電路特點和歐姆定律可得
U=I1R2=I2(R1+R2)
解得:。
小燈泡額定功率的表達式為
(4)①[4]閉合開關S,S1接1時,此時電流表示數如圖戊所示,電流表選用小量程,分度值為0.02A,電流為0.4A。
[5][6]由歐姆定律,電阻的電壓為
當開關S1接2時,即10Ω電阻連入電路中,根據串聯分壓原理可知,將定值電阻由5Ω改接成10Ω的電阻,電阻增大,其分得的電壓增大;探究電流與電阻的實驗中應控制電壓不變,即應保持電阻兩端的電壓不變,根據串聯電路電壓的規律可知應增大滑動變阻器分得的電壓,由分壓原理,應增大滑動變阻器連入電路中的電阻,所以滑片應向右端移動,使電壓表的示數為2V時,再記錄電流表的示數。
②[7]由串聯電路的規律及分壓原理有
方程左邊為一定值,故右邊也為一定值,當變阻器連入電路的電阻最大時,對應的定值電阻應最大,此時,電阻的電壓最小,可得
解得:UV=1.8V,控制的最小電壓為1.8V。
[8]電流表選用小量程(0~0.6A),實驗中選擇了一個標有“30Ω 0.5A”字樣的滑動變阻器,電路允許通過的最大電流為0.5A,對應的定值電阻為5Ω,由歐姆定律,控制的電壓最大值為
UV大=I大R1=0.5A×5Ω=2.5V
定值電阻兩端的電壓取值范圍為1.8V到2.5V。
29. 閱讀短文,回答問題:
掃地機器人
如圖甲所示為一款能自動清掃地面的掃地機器人。機器人通過電動機旋轉產生高速氣流,將灰塵、雜物吸入集塵盒;其防滑輪皮采用凸凹材質制成;底部安裝有塑料刷,用于清掃吸附在地板上的灰塵及輕小物體;前端裝有感應器,通過發射、接收超聲波或紅外線來偵測障礙物。當剩余電量減為電池容量的20%時,機器人會主動尋找充電器充電。表一為某掃地機器人的部分參數。電池容量指放電電流與放電總時間的乘積。
表一:
額定工作電壓
12V
額定功率
30W
電池容量
2500mAh
工作噪音
