人教版九年級全冊第3節 串聯和并聯同步練習題

這是一份人教版九年級全冊第3節 串聯和并聯同步練習題，共18頁。試卷主要包含了單選題，填空題，解答題，作圖題等內容，歡迎下載使用。

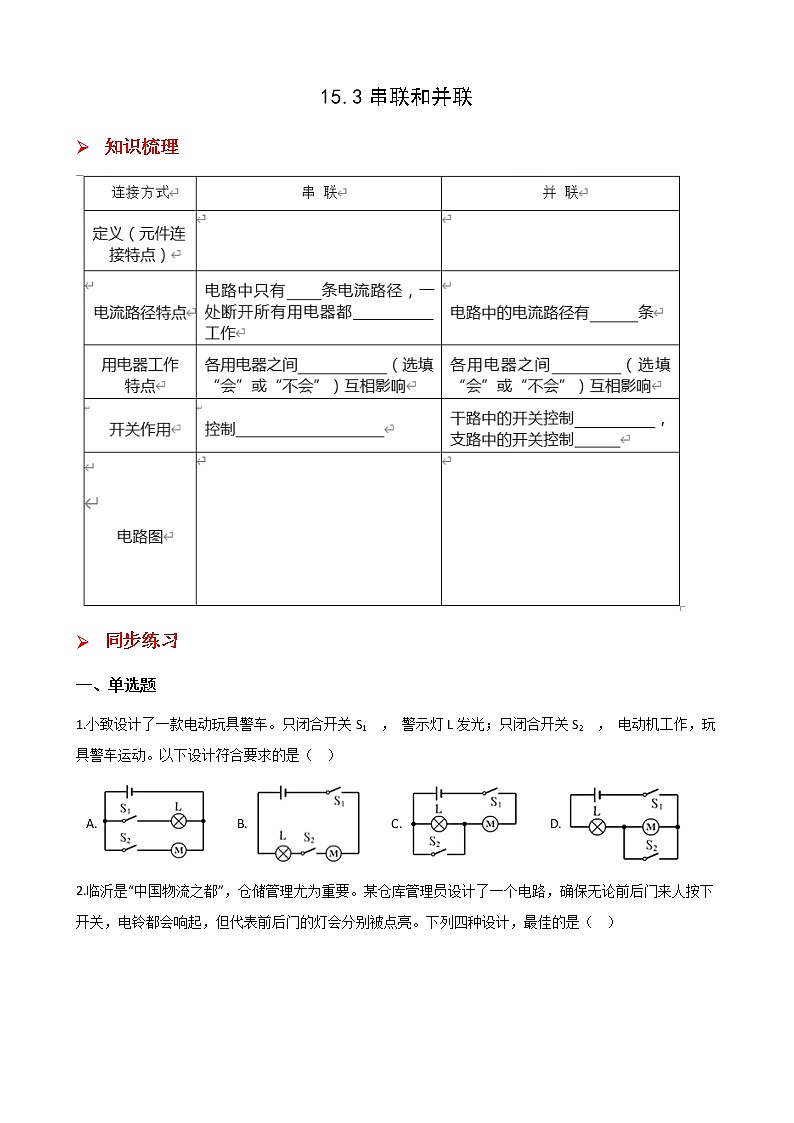

?15.3串聯和并聯
? 知識梳理

? 同步練習
一、單選題
1.小致設計了一款電動玩具警車。只閉合開關S1 ， 警示燈L發光；只閉合開關S2 ， 電動機工作，玩具警車運動。以下設計符合要求的是（?? ）
A.?????????B.?????????C.?????????D.?

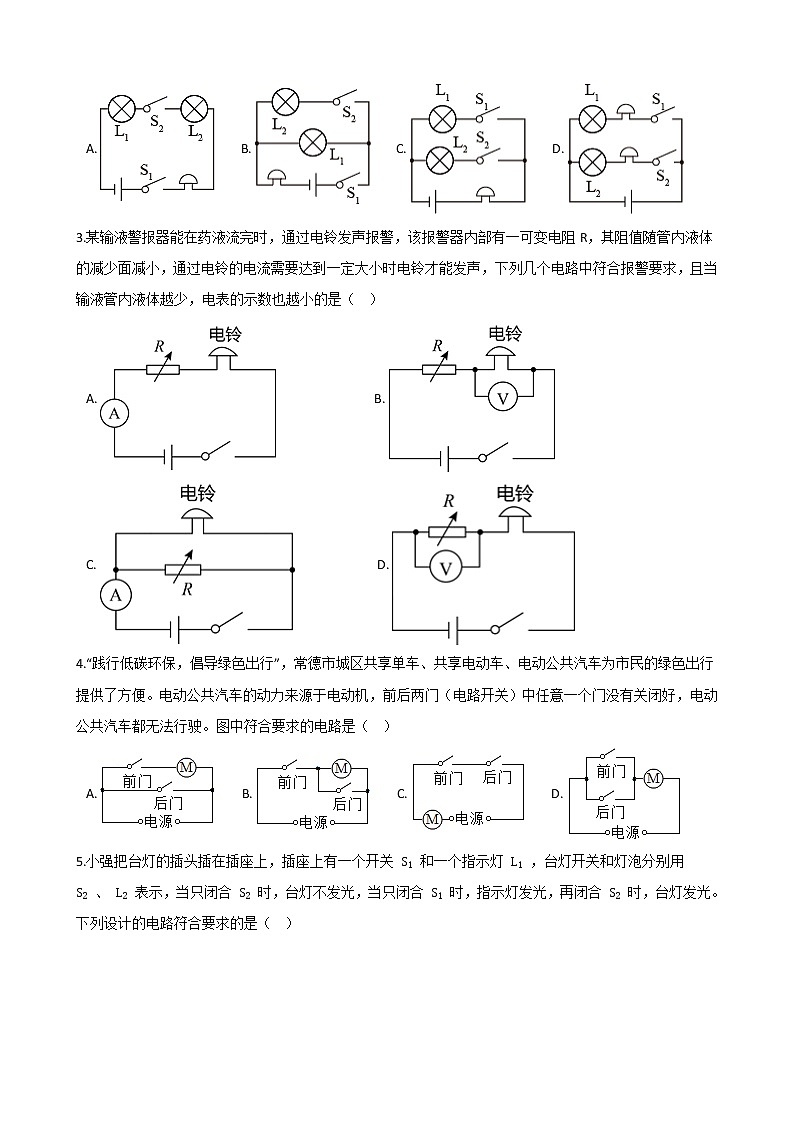

2.臨沂是“中國物流之都”，倉儲管理尤為重要。某倉庫管理員設計了一個電路，確保無論前后門來人按下開關，電鈴都會響起，但代表前后門的燈會分別被點亮。下列四種設計，最佳的是（?? ）
A.????????B.????????C.????????D.?
3.某輸液警報器能在藥液流完時，通過電鈴發聲報警，該報警器內部有一可變電阻R，其阻值隨管內液體的減少面減小，通過電鈴的電流需要達到一定大小時電鈴才能發聲，下列幾個電路中符合報警要求，且當輸液管內液體越少，電表的示數也越小的是（?? ）
A.???????????????????????????????B.?
C.???????????????????????????D.?
4.“踐行低碳環保，倡導綠色出行”，常德市城區共享單車、共享電動車、電動公共汽車為市民的綠色出行提供了方便。電動公共汽車的動力來源于電動機，前后兩門（電路開關）中任意一個門沒有關閉好，電動公共汽車都無法行駛。圖中符合要求的電路是（?? ）
A.????????B.????????C.????????D.?
5.小強把臺燈的插頭插在插座上，插座上有一個開關 S1 和一個指示燈 L1 ，臺燈開關和燈泡分別用 S2 、 L2 表示，當只閉合 S2 時，臺燈不發光，當只閉合 S1 時，指示燈發光，再閉合 S2 時，臺燈發光。下列設計的電路符合要求的是（?? ）
A.?????????????????????????????????????B.?
C.????????????????????????????????D.?

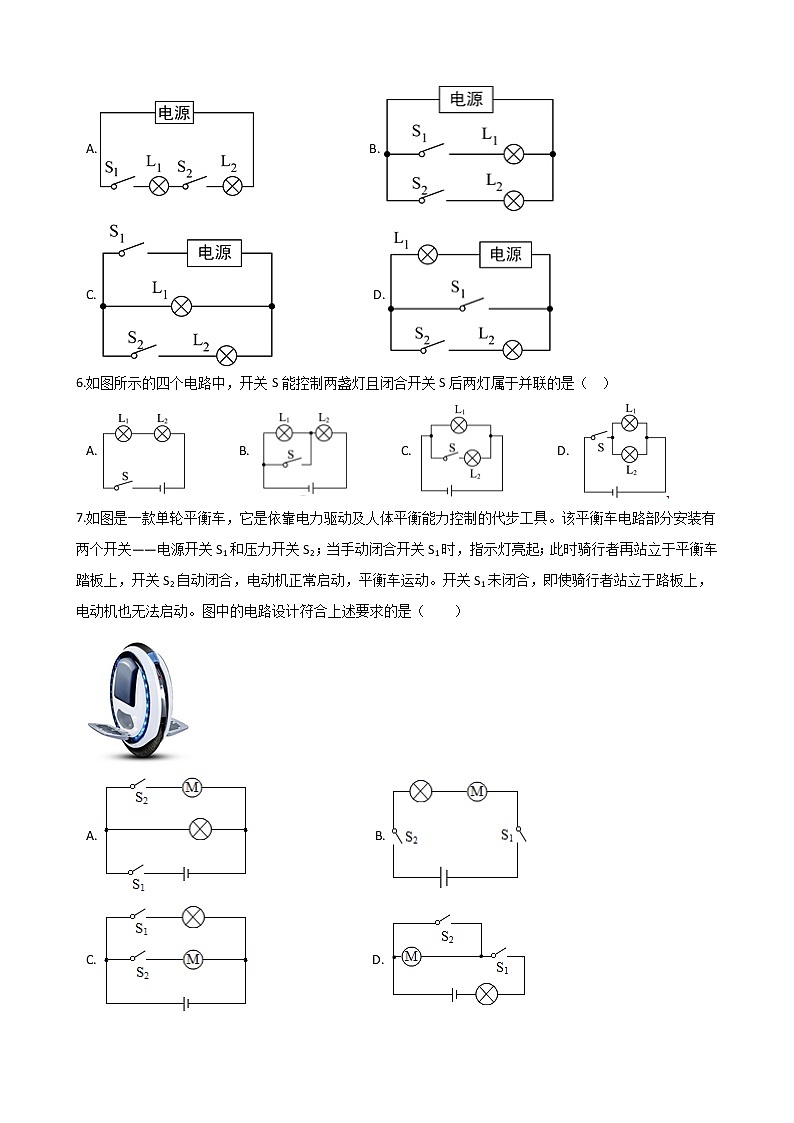

6.如圖所示的四個電路中，開關S能控制兩盞燈且閉合開關S后兩燈屬于并聯的是（?? ）
A.??????????????B.??????????????C.??????????????D.?
7.如圖是一款單輪平衡車，它是依靠電力驅動及人體平衡能力控制的代步工具。該平衡車電路部分安裝有兩個開關——電源開關S1和壓力開關S2；當手動閉合開關S1時，指示燈亮起；此時騎行者再站立于平衡車踏板上，開關S2自動閉合，電動機正常啟動，平衡車運動。開關S1未閉合，即使騎行者站立于路板上，電動機也無法啟動。圖中的電路設計符合上述要求的是（　?。?

A.????????????????????????????????????????B.?
C.???????????????????????????????????????D.?
8.《中國詩詞大會》第四季冠軍賽在兩位理工科才女之間展開，比賽中用到了搶答器，如圖所示，其原理是：任意位選手技下?lián)尨疰I時顯示屏亮燈（紅燈或綠燈）同時揚聲器發出聲音。以下符合這一要求的電路是（　?。?
A.????????????????????????????????????????B.?
C.????????????????????????????????????????D.?
9.如圖所示是一個有蓋的木盒，電路的部分連接情況隱藏在盒內。閉合開關時，兩只燈泡都亮了，斷開開關時，兩只燈泡都熄滅?，F(xiàn)在有以下4種操作：、

⑴擰下燈泡L1；
⑵拆除導線a；
⑶擰下燈泡L2；
⑷拆除導線b。其中2種操作均可判斷燈泡連接方式的為（　?。?br /> A.?(1)(2)??????????????????????????????????B.?(1)(3)??????????????????????????????????C.?(2)(3)??????????????????????????????????D.?(2)(4)
10.小明發現家里的垃圾桶敞口放置，既有異味又不衛生，他設計一個簡易的感應式垃圾桶。其工作原理如下：“啟動”開關閉合后，指示燈亮起，垃圾桶才能正常使用；扔垃圾時“感應”開關自動閉合桶蓋緩緩打開；扔垃圾后“感應”開關自動斷開，桶蓋閉合。下列電路符合要求的是（　　）
A.??????????????????????????????B.?
C.???????????????????????????????????????D.?
11.下列是通過對一些直接感知的現象進行合理的推測而得出的無法直接感知的事實，其中合理的是（?? ）
A.?現象：掃地時塵土飛揚推測：分子在永不停息地運動
B.?現象：輕質小球甲、乙靠近時相互吸引推測：甲、乙兩球一定帶異種電荷
C.?現象：教室內的日光燈同時亮、滅推測：日光燈一定是串聯的
D.?現象：某電路中兩燈泡兩端的電壓相等推測：燈泡可能串聯，也可能并聯
12.電路知識在生活中有很多應用，例如許多汽車裝有日間行車燈以提高行車安全。當車啟動時， S1 閉合，日間行車燈 L1 立即亮起；再閉合 S2 ，車前大燈 L2 也亮起。下列電路圖能實現上述功能的是（?? ）

A.????????????????????????B.?
C.??????????????????????????????D.?
13.如圖所示的電路中，閉合開關 S1 、 S2 ，電流表、燈泡 L1 、 L2 均能正常工作，則下列說法正確的是（ ??）

A.?開關 S1 閉合， S2 斷開，電源外部電流流向為
B.?開關 S1 、 S2 都閉合，燈泡 L1 和 L2 并聯
C.?開關 S1 、 S2 都閉合，通過燈泡 L1 的電流一定大于通過燈泡 L2 的電流
D.?閉合 S1 、 S2 中任意一個開關，都會有燈泡發光
14.下面是小強同學對身邊的一些電路工作情況進行觀察分析得出的判斷，其中不正確的是（?? ）
A.?冰箱制冷壓縮機和照明燈有時同時工作，有時單獨工作，因此它們是并聯的
B.?馬路兩旁的路燈，晚上同時亮，早上同時熄，它們是串聯的
C.?家里的臺燈與其控制開關是串聯的
D.?調節臺燈亮度的電位器與燈泡串聯連入電路
15.下列給出的用電器中，連接方式屬于串聯的是(??? )
A.?烘托節日氣氛的小彩燈——滿天星
B.?道路兩旁的路燈
C.?家中的電視和電腦等家用電器
D.?教室里的照明用的日光燈
16.如圖所示是一個有蓋的木盒，電路的部分連接情況隱藏在盒內。閉合開關時，兩只燈泡都亮了，斷開開關時，兩只燈泡都熄滅?，F(xiàn)在有以下4種操作：(1)擰下燈泡L1；(2)拆除導線a；(3)擰下燈泡L2；(4)拆除導線b。其中2種操作均可判斷燈泡連接方式的為（?? ）

A.?(1)(2)??????????????????????????????????B.?(1)(3)??????????????????????????????????C.?(2)(3)??????????????????????????????????D.?(2)(4)
17.一個電路中有兩盞電燈L1和L2 ， 則下列判斷正確的是(?? ?)
A.?若開關斷開，兩燈同時熄滅，則兩燈連接方式一定為串聯
B.?若一盞燈暗，另一盞燈亮，則能判斷是串聯還是并聯
C.?若測得通過每盞電燈的電流不相等，則兩燈的連接方式一定為并聯
D.?若測得通過每盞燈的電流都相等，則兩燈的連接方式一定為串聯
18.如圖是一臺能正常工作的電冰箱的簡化電路圖，M是壓縮機用的電動機，L是電冰箱內的照明燈泡，下列說法中錯誤的是（?? ）

A.?電動機和燈泡是并聯的???????????????????????????????????????B.?冰箱工作時，外殼要接地
C.?冷藏室門打開時，燈開關斷開?????????????????????????????D.?食物放入冰箱內，溫度降低，內能減小
二、填空題
19.如圖所示的電路中，要使兩燈串聯，應閉合開關________；要使兩燈并聯，應閉合開關________，若同時閉合開關________，會造成短路．

20.汽車轉彎時，同側的前后兩個轉向燈會同時閃亮，偶爾也有在轉彎時只亮前燈或后燈，這兩個轉向燈的連接方式為________；不亮的燈出現的故障是________。
21.如圖電路中，若使L1和L2串聯，應閉合開關________；若使L1和L2并聯，應閉合開關________；若閉合開關________，將燒毀電源。

22.如圖所示，某城市安裝一種“按鈕式紅綠燈”。當路上車輛不多時，行人通過觸摸按鈕，使正對車輛的紅燈亮起，行人安全通過，按鈕相當于電路中的________，紅燈和綠燈是________聯的。太陽能電池可以將光能轉化為________。

三、解答題
23.一個開關控制著兩品燈，它們的連線在墻壁里，在沒有任何儀器的情況下，怎樣判斷這兩盞燈是串聯還是并聯？
24.電冰箱內冷凍室的壓縮機 （電動機）和冷藏室的照明燈是串聯的還是并聯的？并說出判斷的理由。
四、作圖題
25.某保密室有三道門，關上一道門相當于閉合一個開關。只要有一道門沒有關上紅色和綠色的指示燈都會發光。當三道門都關上時，紅燈會熄滅，只有綠燈會發光。請設計出符合要求的電路圖畫在虛線的方框內，并根據所設計的電路圖在圖中用筆畫線將實物連接成符合要求的電路。（要求：連線不能交叉，線頭接在接線柱上。）

26.高鐵內如果兩個相鄰的洗手間都有人并且門都鎖住時，紅燈亮表示“有人”，如果兩洗手間都沒有人或者只有一個洗手間有人時，紅燈不亮表示可以使用。請設計電路將下圖連接起來。

27.如圖所示，有燈泡L1、L2 ， 開關S、電源、電壓表、電流表，滑動變阻器和導線若干，要求：L1、L2并聯，開關控制整個電路，電流表測總電流，電壓表測L2的電壓，滑動變阻器的滑片向右移動，L1變亮。請畫出電路圖并連接實物圖。

答案解析部分
一、單選題
1. A
解答：A．燈泡和電動機并聯，只閉合開關S1 ， 警示燈L發光，只閉合開關S2 ， 電動機工作，A符合題意；
B．燈泡和電動機串聯，兩個開關都閉合時，燈泡發光，電動機工作，B不符合題意；
CD．只閉合開關S1 ， 燈泡發光，電動機工作，只閉合開關S2 ， 兩個用電器都不工作，CD不符合題意。
故答案為：A。

分析：電路的基本連接方式有兩種，一種是串聯，一種是并聯，兩個串聯的用電器相互影響，兩個并聯的用電器互不影響；結合題目給出的電路的要求，結合選項設計電路即可。
2. C
解答：無論前后門來人按下開關，電鈴都會響起，但代表前后門的燈會分別被點亮，電鈴最好放在干路上，兩個燈并聯，各用一個開關控制，比使用兩個電鈴更加簡便。
故答案為：C。

分析：并聯電路中，各用電器互不影響，可以單獨工作；串聯電路各用電器互相影響。
3. D
解答：A．R的阻值隨管內液體的減少而減小，當輸液管內液體越少，電流表的示數會增大，A不符合題意；
B．R阻值隨管內液體的減少而減小，當輸液管內液體越少，電流會越大，電鈴發聲，電壓表測電鈴兩端電壓，示數會增大，B不符合題意；
C．R與電鈴并聯，R值隨管內液體的減少而減小時，對電鈴不影響，電流表示數為干路電流，示數增大，C不符合題意；
D．R阻值隨管內液體的減少而減小，當輸液管內液體越少，電流會越大，電鈴發聲，電壓表測R兩端電壓，串聯分壓，其示數會減小，D符合題意。
故答案為：D。

分析：電路的基本連接方式有兩種，一種是串聯，一種是并聯，兩個串聯的用電器相互影響，兩個并聯的用電器互不影響；結合題目給出的電路的要求，結合選項設計電路即可
4. C
解答：A．若后門沒有關好，汽車可以行使，后門關好后，電動機短路，無法行駛，A不符合題意；
B．若后門沒有關好，汽車可以行使，后門關好后，電動機短路，無法行駛，B不符合題意；
C．只有前門和后門同時關上，C符合題意；
D．前門或者后門只要關上一個，汽車就行使，D不滿足題意。
故答案為：C。

分析：電路的基本連接方式有兩種，一種是串聯，一種是并聯，兩個串聯的用電器相互影響，兩個并聯的用電器互不影響；結合題目給出的電路的要求，結合選項設計電路即可。
5. D
解答：A．圖中指示燈、臺燈、兩開關串聯，只有兩開關同時閉合，指示燈、臺燈才能亮，A 不符合題意；
B．圖中指示燈、臺燈并聯，開關S1控制指示燈，開關S2控制臺燈，開關S1閉合指示燈亮，開關S2閉合臺燈亮，B 不符合題意；
C．圖中S2與臺燈串聯后與開關S1并聯，再與指示燈串聯，開關S1閉合臺燈被短路，C 不符合題意；
D．圖中S2與臺燈串聯后與指示燈并聯，再與開關S1串聯，當只閉合 S2 時，臺燈不發光，當只閉合 S1 時，指示燈發光，再閉合 S2 時，臺燈發光，古D符合題意。
故答案為：D 。

分析：電路的基本連接方式有兩種，一種是串聯，一種是并聯，兩個串聯的用電器相互影響，兩個并聯的用電器互不影響；結合題目給出的電路的要求，結合選項設計電路即可。
6. D
解答：A．開關S能控制兩盞燈但閉合開關S后兩燈屬于串聯，A不符合題意；
B．開關S能閉合后，燈L1短路，B不符合題意；
C．閉合開關S后兩燈屬于并聯但開關S只能控制燈L2 ， C不符合題意；
D．兩燈并聯后與開關串聯，開關可以控制兩燈，D符合題意。
故答案為：D。

分析：并聯電路中，各用電器在不同的支路上，各用電器互不影響。
7. A
解答：由題意可知，指示燈和電動機并聯，S1控制干路，開關S2控制電動機；
A．圖中指示燈和電動機并聯，S1控制干路，開關S2控制電動機，A符合題意；
B．圖中指示燈和電動機串聯，B不符合題意；
C．圖中S1和開關S2分別控制支路，C不符合題意；
D．圖中指示燈和電動機串聯，D不符合題意。
故答案為：A。

分析：電路的基本連接方式有兩種，一種是串聯，一種是并聯，兩個串聯的用電器相互影響，兩個并聯的用電器互不影響；結合題目給出的電路的要求，結合選項設計電路即可。
8. A
解答：由題意知，當任意選手按下?lián)尨疰I時，顯示屏燈亮，同時揚聲器發出聲音，則揚聲器接在干路上，兩燈可獨立工作互不影響，紅燈或綠燈分別與搶答器串聯，控制相應的燈，可單獨工作，故兩燈并聯。
故答案為：A。

分析：電路的基本連接方式有兩種，一種是串聯，一種是并聯，兩個串聯的用電器相互影響，兩個并聯的用電器互不影響；結合題目給出的電路的要求，結合選項設計電路即可。
9. B
解答：并聯電路各支路互不影響；串聯電路某處發生斷路，則整個電路都不工作。因此，可以用分別拆除用電器的方法來判斷電路的連接方式，若拆除一個用電器，不影響另一個，則是并聯，反之就是串聯。
故答案為：B。
分析：并聯電路各支路互不影響；串聯電路某處發生斷路，則整個電路都不工作。
10. C
解答：A B．“啟動”開關閉合后，指示燈亮起，垃圾桶才能正常使用；說明“啟動”開關在干路上，扔垃圾時“感應”開關自動閉合桶蓋緩緩打開；扔垃圾后“感應”開關自動斷開，桶蓋閉合，說明感應開關是控制桶蓋的關閉，即電動機，AB不符合題意；
C D．若為D，當“啟動”開關閉合時，電動機被短路，無法工作，D不符合題意，而 C能保證“啟動”開關閉合后，指示燈亮，而“感應”開關控制電動機，C符合題意。
故答案為：C。

分析：電路的基本連接方式有兩種，一種是串聯，一種是并聯，兩個串聯的用電器相互影響，兩個并聯的用電器互不影響；結合題目給出的電路的要求，結合選項設計電路即可。
11. D
解答：A．塵土不是分子，不能說明分子在不停地做無規則運動，A不符合題意；
B．帶電體能夠吸引不帶電的輕小物體，因此根據“輕質小球甲、乙靠近時相互吸引”不能推測：甲、乙兩球一定帶異種電荷，B不符合題意；
C．教室內的日光燈之間是并聯的，工作時互不影響，同時亮、滅，是因為日光燈受總開關的控制，C不符合題意；
D．兩個完全相同的燈泡在串聯電路中分得的電壓相同；并聯電路中各支路兩端的電壓相等，所以兩個燈泡的連接可能是串聯也可能是并聯，D符合題意。
故答案為：D。

分析：串聯電路中，各用電器兩端的電壓之和等于電源電壓，用電器分得的電壓與電阻成正比；并聯電路中，各支路兩端的電壓都相等，等于電源電壓。
12. A
解答：A．由電路圖知可知，只閉合 S1 時，日間行車燈 L1 亮，再閉合 S2 時，車前大燈 L2 亮，A符合題意；
B．由電路圖知，只閉合 S1 時，兩燈都亮，再閉合 S2 時， L1 被短路，B不符合題意；
C．由電路圖知，兩開關串聯，只有兩開關都閉合時燈泡才亮，C不符合題意；
D．由電路圖知，兩開關并聯，閉合任意一個開關燈泡亮，D不符合題意。
故答案為：A。

分析：能獨立工作的用電器是并聯電路，干路開關控制所有用電器，支路開關控制支路用電器。
13. B
解答：A、由電路圖可知，開關S1閉合，S2斷開，電源外部電流流向為d→c→b→a，A不符合題意；
B、由電路圖可知，閉合開關S1和S2 ， L1與L2首首相連、尾尾相連，兩燈是并聯的，B符合題意；
C、開關S1、S2都閉合，L1與L2并聯，由于不知道兩燈泡的情況，不能判斷通過燈泡L1的電流與通過燈泡L2電流的關系，C不符合題意；
D、開關S1在干路上，控制所有用電器，開關S2控制燈泡L1 ， 故只閉合S1 ， 燈泡L2發光，S1、S2都閉合，兩燈泡都發光，只閉合S2的兩燈泡都不發光，D不符合題意．
故答案為：B．

分析：電路的基本連接方式有兩種，一種是串聯，一種是并聯，兩個串聯的用電器相互影響，兩個并聯的用電器互不影響。
14. B
解答：A．并聯電路各用電器可以獨立工作、互不影響，冰箱制冷壓縮機和照明燈有時同時工作，有時單獨工作，因此它們是并聯的，A正確，不符合題意；
B．馬路兩旁的路燈，晚上同時亮，早上同時熄，是因為控制路燈的開關接在干路中，同時控制所有用電器，不能說路燈是串聯的，B錯誤，符合題意；
C．用電器和控制它的開關需要串聯接入，所以家里的臺燈與其控制開關是串聯的，C正確，不符合題意；
D．串聯電路是分壓電路，調節臺燈亮度的電位器與燈泡串聯連入電路才可以調節燈泡兩端的電壓，進而調節燈泡的亮度，D正確，不符合題意。
故答案為：B。

分析：電路的基本連接方式有兩種，一種是串聯，一種是并聯，兩個串聯的用電器相互影響，兩個并聯的用電器互不影響；路燈雖同時亮同時滅，但是為并聯關系。
15. A
解答：小彩燈是在一條電線上連接的彩色燈泡，一個燈泡損壞，則其他燈泡不能正常工作，所以其連接方式為串聯．在實際生活中，多數電器的連接方式都是并聯，防止因為一個部件的損壞而導致整個系統的不可用，A符合題意．
故答案為：A．

分析：電路的基本連接方式有兩種，一種是串聯，一種是并聯，兩個串聯的用電器相互影響，兩個并聯的用電器互不影響。
16. B
解答：并聯電路各支路互不影響；串聯電路某處發生斷路，則整個電路都不工作。因此，可以用分別拆除用電器的方法來判斷電路的連接方式，若拆除一個用電器，不影響另一個，則是并聯，反之就是串聯。
故答案為：B。

分析：串聯電路中各用電器互相影響，并聯電路用電器互不影響，可以判斷電路的連接方式。
17. C
解答：A.斷開開關，兩燈都熄滅，電路可能串聯，可能并聯，此時開關在干路上，A不符合題意；
B.若一燈亮，一燈暗，不能判斷電路的連接方式，因為燈泡的亮暗和電功率有關，和連接方式無關，B不符合題意；
C.若通過燈泡的電流不相等，則電路一定是并聯的，因為串聯電路電流處處相等，C符合題意；
D.若每盞燈泡的電流相等，則電路可能串聯，也可能并聯，D不符合題意；
故答案為：C.
分析：串聯電路中電流處處相等，并聯電路中支路電流可能相等，可能不等；串聯電路中開關可以控制所有用電器，并聯電路中，干路開關控制所有用電器。
18. C
解答：A．如圖，有多條支路，且電動機和燈泡在兩條支路上，故是并聯，A選項正確，A選項不符合題意；
B．冰箱是三孔插頭，大型家電，故外殼需要接地，B選項正確，B不符合題意；
C．冷藏室門打開，燈開關閉合，燈亮，C選項錯誤，C選項符合題意；
D．食物放入冰箱內，溫度降低，內能減小，D選項正確，D選項不符合題意。
故答案為：C。

分析：用電器工作時，電流通過，電路閉合；各用電器分別連接在電源上，是并聯電路。
二、填空題
19. S1；S2 S3；S1 S2
解答：使兩個燈串聯，即兩個燈首尾相接然后連入電路，所以應斷開S2、S3 ， 閉合開關S1；
使兩個燈并聯，則把兩個燈首首相接，尾尾相接，再連入電路，所以應斷開S1 ， 閉合開關S3、S2；
若同時閉合開關S1、S2 ， 會用導線不經過用電器而直接將電源的正負兩極相連，而造成短路，是絕對不允許的．

分析：各用電器順次連接是串聯電路，各用電器并列連接的電路是并聯電路。
20. 并聯；斷路
解答：汽車轉彎時，同側的前后兩個轉向燈會同時閃亮，偶爾也有在轉彎時只亮前端或后端，那這兩個轉向燈的連接方式為并聯。不亮的燈出現的故障是斷路。
故答案為：并聯；斷路
分析：除了節日小彩燈之外，幾乎所有的用電器之間的連接都為并聯。如果出現短路故障，那么所有的燈都會不亮，那只可能是斷路。
21. S2；S1、S3；S1、S2、S3
解答：如圖電路中，若使L1和L2串聯，則電流的路徑只有一條，電流要分別經過L1和L2 ， 應閉合開關S2。若使L1和L2并聯，則電流的路徑有兩條，兩條電流分別經過兩個燈泡，應閉合開關S1、S3。若同時閉合開關三個開關S1、S2、S3 ， 則電源的兩端被導線相連，電源會短路，將燒毀電源。
分析：閉合不同的開關，電流流動回路不同，結合電流的流向判斷電阻的串并聯關系即可。
22. 開關；并；電能
解答：行人通過觸摸按鈕，使正對車輛的紅燈亮起，則按鈕相當于電路中的開關。由于紅燈和綠燈可以獨立工作，互不影響，所以紅燈和綠燈是并聯連接的。太陽能電池可以將光能轉化為電能。
分析：電路的基本結構包含電源、用電器、開關和導線，開關控制電路的通斷，電路的基本連接方式有兩種，一種是串聯，一種是并聯，兩個串聯的用電器相互影響，兩個并聯的用電器互不影響；太陽能電池板將太陽能轉化為電能。
三、解答題
23. 解：根據并聯時用電器互不影響，申聯時用電器互相影響可得：取下一個燈泡，如果另一個燈亮，這兩盞燈就是并聯的，如果另一個燈不亮，這兩盞燈就是串聯的。
分析：并聯時用電器互不影響，申聯時用電器互相影響。
24. 解：壓縮機與照明燈是并聯的；因為它們可以獨立工作，互不影響。（或即使電動機沒有工作，打開冷藏室門時，燈也可以發光、即使冷藏室的燈不發光，電動機也可工作）
分析：電路的基本連接方式有兩種，一種是串聯，一種是并聯，兩個串聯的用電器相互影響，兩個并聯的用電器互不影響。
四、作圖題
25. 解：如圖所示：
??? ????
解答：只要有一道門沒有關上紅色和綠色的指示燈都會發光。當三道門都關上時，紅燈會熄滅，只有綠燈會發光，即兩燈串聯，開關閉合時將紅燈短路，如圖所示：

將電路圖接成實物圖，如圖所示：


分析：電路的基本連接方式有兩種，一種是串聯，一種是并聯，兩個串聯的用電器相互影響，兩個并聯的用電器互不影響；結合題目給出的電路的要求，結合選項設計電路即可。
26.
解答：由題知，兩個洗手間都有人并鎖?。磧蓚€開關都閉合）時紅燈亮，兩個洗手間都沒有人或者只有一個有人（即兩個開關都斷開或一個開關斷開）時紅燈不亮，所以，兩洗手間的插銷開關相互影響、不能獨立工作，即兩開關應串聯，然后與電源、紅燈串聯組成電路，如下圖所示：
。

分析：電路的基本連接方式有兩種，一種是串聯，一種是并聯，兩個串聯的用電器相互影響，兩個并聯的用電器互不影響。
27. 解：如圖所示：

解答：燈泡L1、L2并聯，開關控制整個電路，開關在干路上；電流表測總電流，電流表也在干路上；滑動變阻器的滑片向右移動，燈泡L1變亮，說明變阻器與燈串聯，且滑動變阻器滑片右邊的電阻連入電路；因電壓表測燈泡L2的電壓，最后將電壓表與L2并聯，如下圖所示：


分析：電路的基本連接方式有兩種，一種是串聯，一種是并聯，兩個串聯的用電器相互影響，兩個并聯的用電器互不影響；結合題目給出的電路的要求，結合選項設計電路即可。
