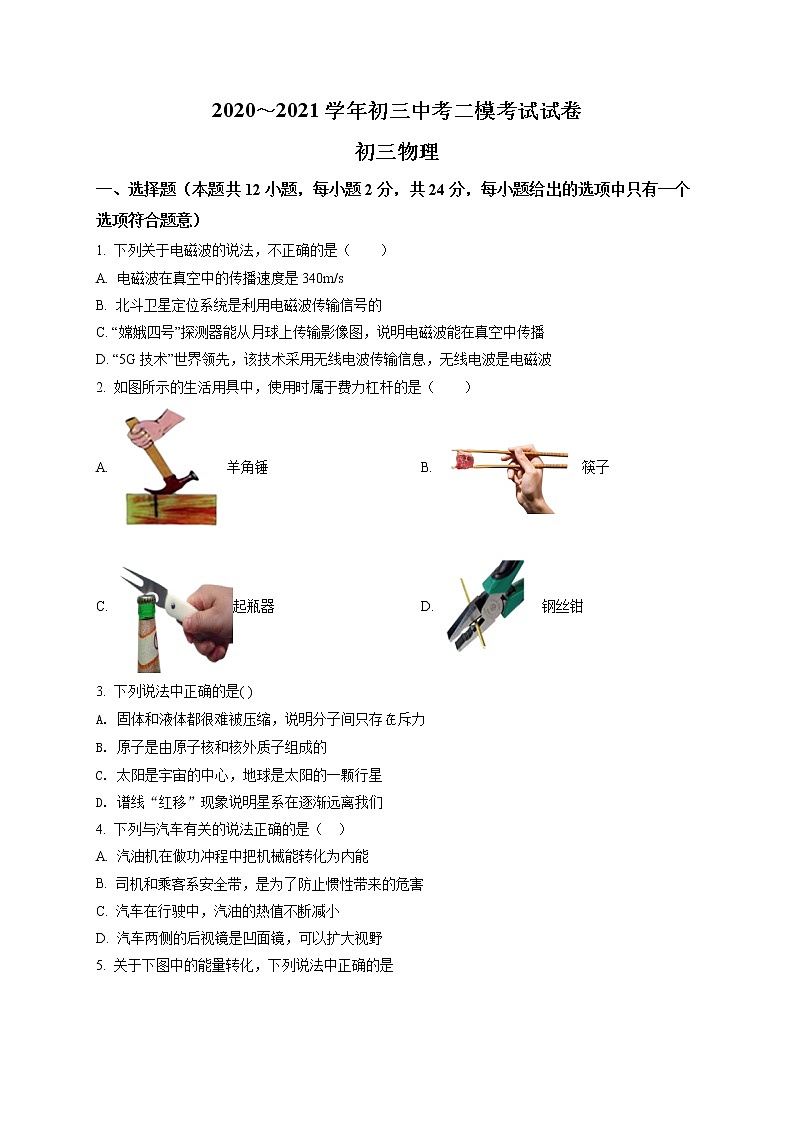

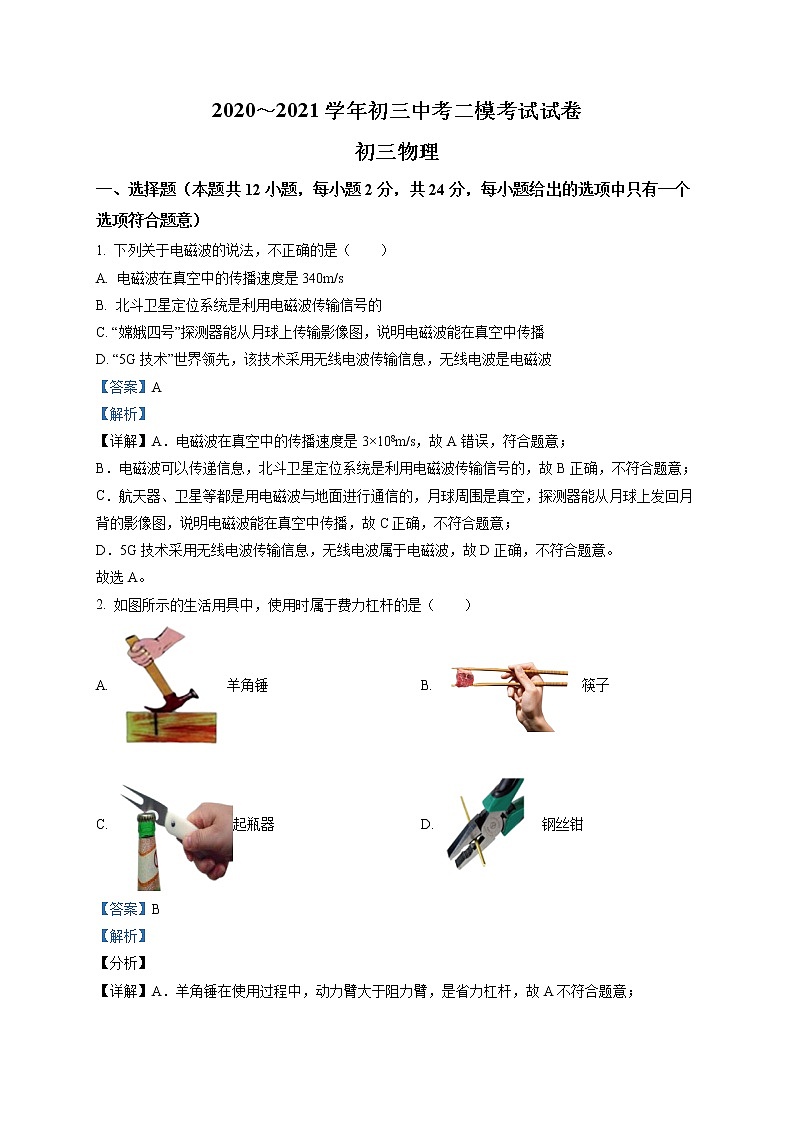

?2020～2021學年初三中考二?？荚囋嚲?br /> 初三物理
一、選擇題（本題共12小題，每小題2分，共24分，每小題給出的選項中只有一個選項符合題意）
1. 下列關于電磁波的說法，不正確的是（　　）
A. 電磁波在真空中的傳播速度是340m/s
B. 北斗衛星定位系統是利用電磁波傳輸信號的
C. “嫦娥四號”探測器能從月球上傳輸影像圖，說明電磁波能在真空中傳播
D. “5G技術”世界領先，該技術采用無線電波傳輸信息，無線電波是電磁波
【答案】A
【解析】
【詳解】A．電磁波在真空中的傳播速度是3×108m/s，故A錯誤，符合題意；
B．電磁波可以傳遞信息，北斗衛星定位系統是利用電磁波傳輸信號的，故B正確，不符合題意；
C．航天器、衛星等都是用電磁波與地面進行通信的，月球周圍是真空，探測器能從月球上發回月背的影像圖，說明電磁波能在真空中傳播，故C正確，不符合題意；
D．5G技術采用無線電波傳輸信息，無線電波屬于電磁波，故D正確，不符合題意。
故選A。
2. 如圖所示的生活用具中，使用時屬于費力杠桿的是（　?。?br /> A. 羊角錘 B. 筷子
C. 起瓶器 D. 鋼絲鉗
【答案】B
【解析】
【分析】
【詳解】A．羊角錘在使用過程中，動力臂大于阻力臂，是省力杠桿，故A不符合題意；

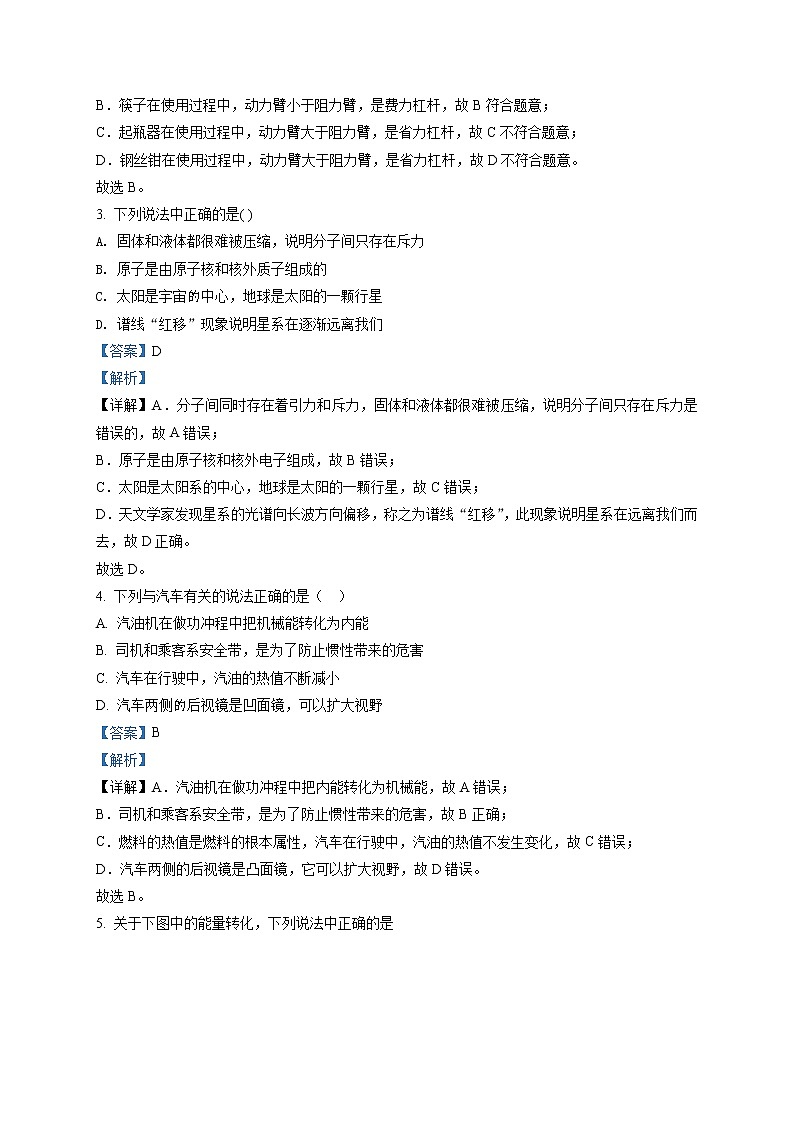

B．筷子在使用過程中，動力臂小于阻力臂，是費力杠桿，故B符合題意；
C．起瓶器在使用過程中，動力臂大于阻力臂，是省力杠桿，故C不符合題意；
D．鋼絲鉗在使用過程中，動力臂大于阻力臂，是省力杠桿，故D不符合題意。
故選B。
3. 下列說法中正確的是( )
A. 固體和液體都很難被壓縮，說明分子間只存在斥力
B. 原子是由原子核和核外質子組成的
C. 太陽是宇宙中心，地球是太陽的一顆行星
D. 譜線“紅移”現象說明星系在逐漸遠離我們
【答案】D
【解析】
【詳解】A．分子間同時存在著引力和斥力，固體和液體都很難被壓縮，說明分子間只存在斥力是錯誤的，故A錯誤；
B．原子是由原子核和核外電子組成，故B錯誤；
C．太陽是太陽系的中心，地球是太陽的一顆行星，故C錯誤；
D．天文學家發現星系的光譜向長波方向偏移，稱之為譜線“紅移”，此現象說明星系在遠離我們而去，故D正確。
故選D。
4. 下列與汽車有關的說法正確的是（ ）
A. 汽油機在做功沖程中把機械能轉化為內能
B. 司機和乘客系安全帶，是為了防止慣性帶來的危害
C. 汽車在行駛中，汽油的熱值不斷減小
D. 汽車兩側后視鏡是凹面鏡，可以擴大視野
【答案】B
【解析】
【詳解】A．汽油機在做功沖程中把內能轉化為機械能，故A錯誤；
B．司機和乘客系安全帶，是為了防止慣性帶來的危害，故B正確；
C．燃料的熱值是燃料的根本屬性，汽車在行駛中，汽油的熱值不發生變化，故C錯誤；
D．汽車兩側的后視鏡是凸面鏡，它可以擴大視野，故D錯誤。
故選B。

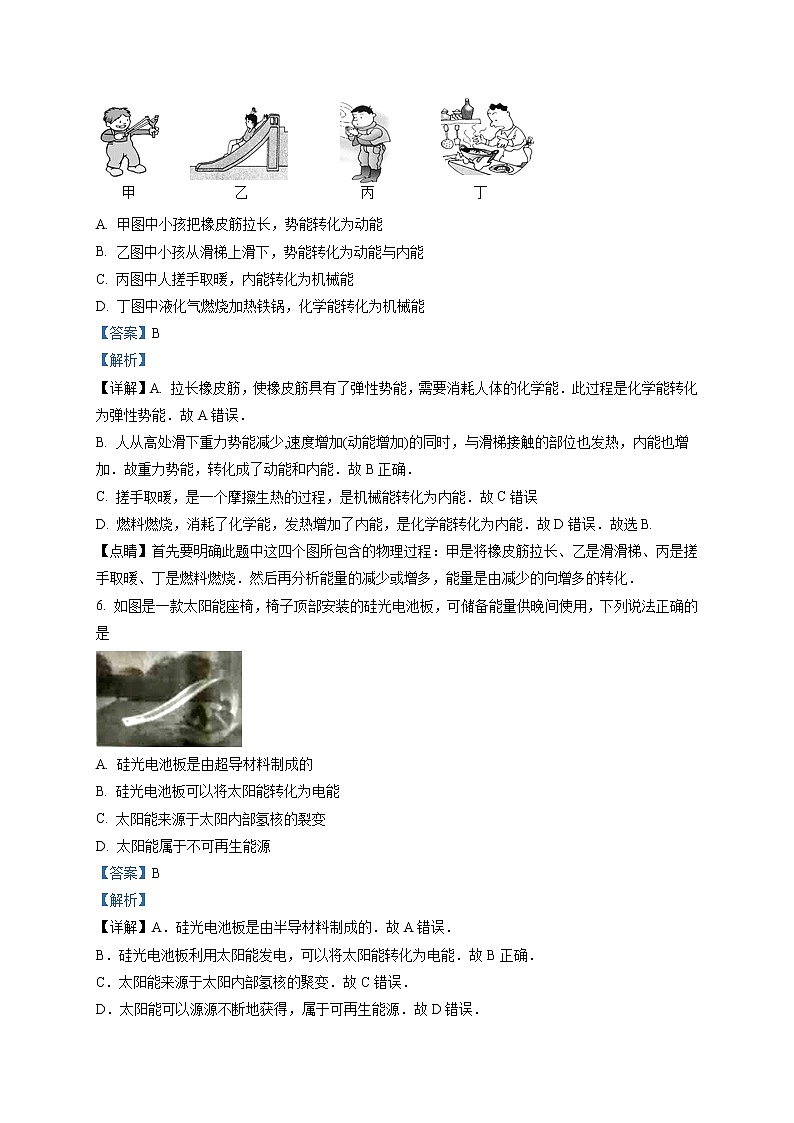

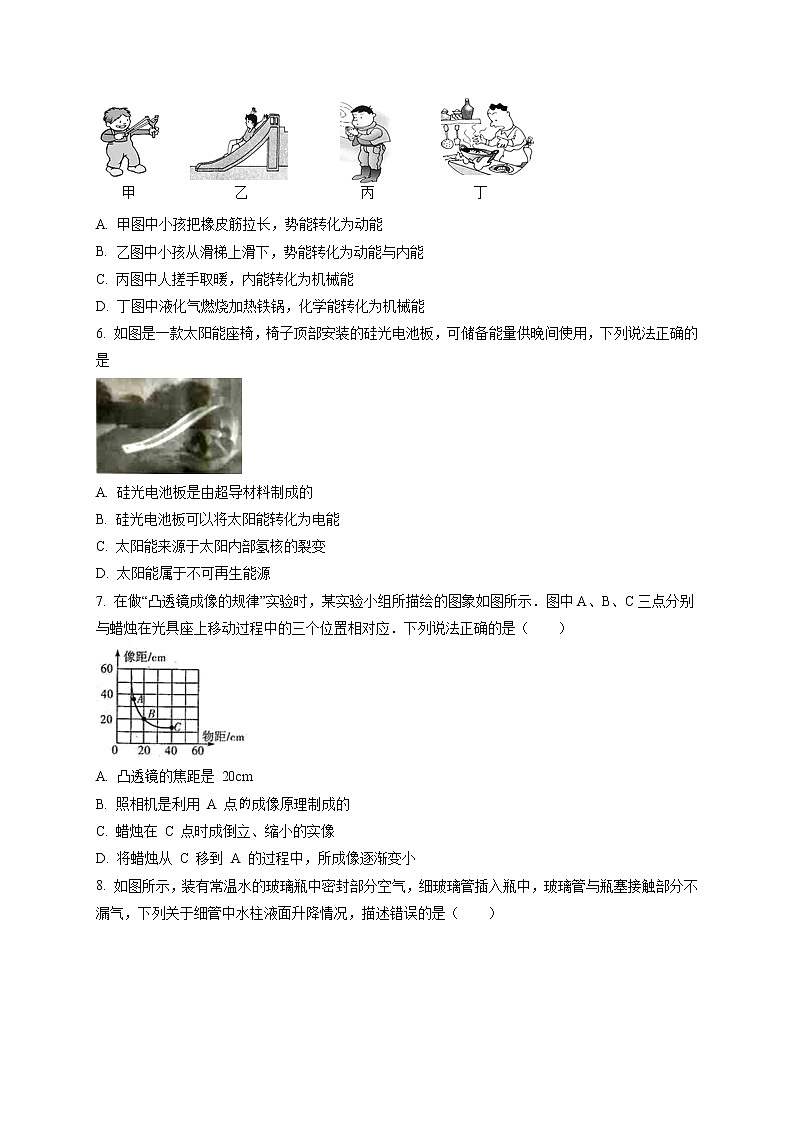

5. 關于下圖中的能量轉化，下列說法中正確的是

A. 甲圖中小孩把橡皮筋拉長，勢能轉化為動能
B. 乙圖中小孩從滑梯上滑下，勢能轉化為動能與內能
C. 丙圖中人搓手取暖，內能轉化為機械能
D. 丁圖中液化氣燃燒加熱鐵鍋，化學能轉化為機械能
【答案】B
【解析】
【詳解】A. 拉長橡皮筋，使橡皮筋具有了彈性勢能，需要消耗人體的化學能．此過程是化學能轉化為彈性勢能．故A錯誤．
B. 人從高處滑下重力勢能減少,速度增加(動能增加)的同時，與滑梯接觸的部位也發熱，內能也增加．故重力勢能，轉化成了動能和內能．故B正確．
C. 搓手取暖，是一個摩擦生熱的過程，是機械能轉化為內能．故C錯誤
D. 燃料燃燒，消耗了化學能，發熱增加了內能，是化學能轉化為內能．故D錯誤．故選B.
【點睛】首先要明確此題中這四個圖所包含的物理過程：甲是將橡皮筋拉長、乙是滑滑梯、丙是搓手取暖、丁是燃料燃燒．然后再分析能量的減少或增多，能量是由減少的向增多的轉化．
6. 如圖是一款太陽能座椅，椅子頂部安裝的硅光電池板，可儲備能量供晚間使用，下列說法正確的是

A. 硅光電池板是由超導材料制成的
B. 硅光電池板可以將太陽能轉化為電能
C. 太陽能來源于太陽內部氫核的裂變
D. 太陽能屬于不可再生能源
【答案】B
【解析】
【詳解】A．硅光電池板是由半導材料制成的．故A錯誤．
B．硅光電池板利用太陽能發電，可以將太陽能轉化為電能．故B正確．
C．太陽能來源于太陽內部氫核的聚變．故C錯誤．
D．太陽能可以源源不斷地獲得，屬于可再生能源．故D錯誤．
7. 在做“凸透鏡成像的規律”實驗時，某實驗小組所描繪的圖象如圖所示．圖中A、B、C三點分別與蠟燭在光具座上移動過程中的三個位置相對應．下列說法正確的是（　?。?br />
A. 凸透鏡的焦距是 20cm
B. 照相機是利用 A 點的成像原理制成的
C. 蠟燭在 C 點時成倒立、縮小的實像
D. 將蠟燭從 C 移到 A 的過程中，所成像逐漸變小
【答案】C
【解析】
【詳解】A．由圖象知道，當u＝20cm，v＝20cm，由凸透鏡成像規律知道，當u=v=2f＝20cm時，成倒立、等大的實像，所以凸透鏡的焦距是：f＝10cm，故A錯誤；，
B．當蠟燭在A點時，由圖象知道，2f＞u＞f，成倒立、放大實像，是幻燈機和投影儀的原理，故B錯誤；
C．當蠟燭在C點時，由圖象知道，u＞2f，成倒立、縮小的實像，應用于照相機，故C正確；
D．將蠟燭從C移動到A的過程中，物距變小，由凸透鏡成像規律知道，此時像距應該變大，同時像變大，故D錯誤．

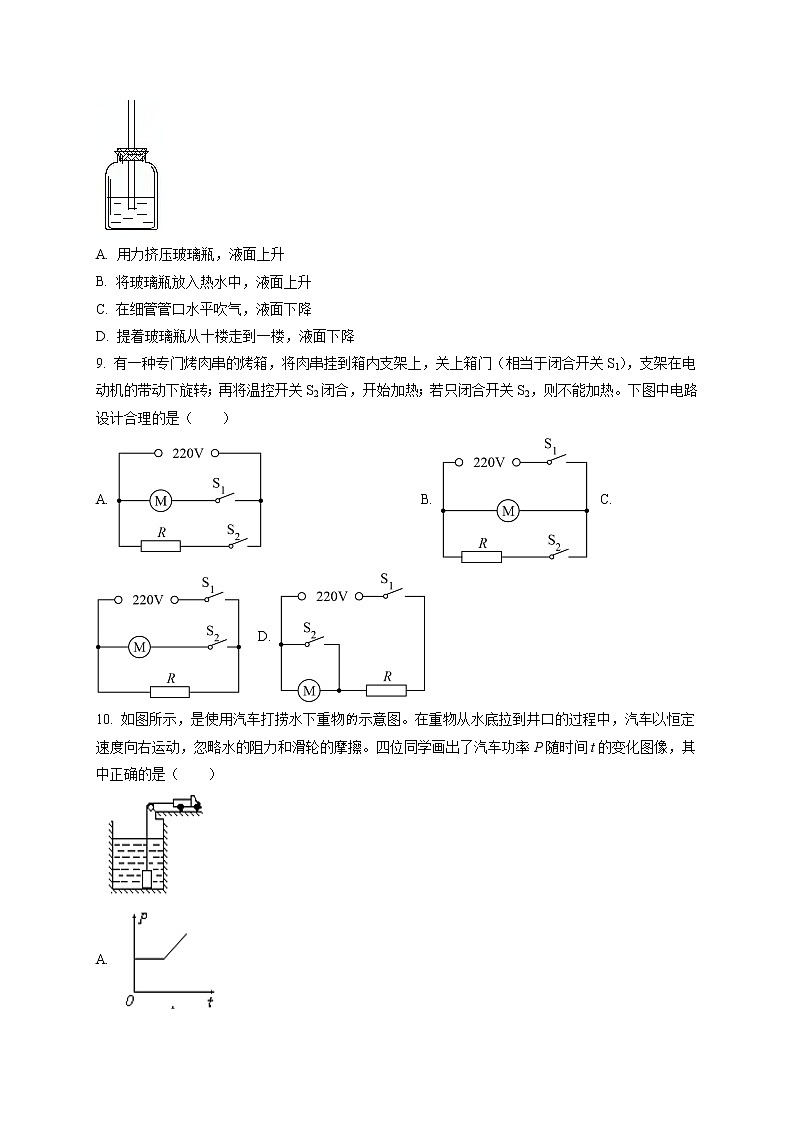

8. 如圖所示，裝有常溫水的玻璃瓶中密封部分空氣，細玻璃管插入瓶中，玻璃管與瓶塞接觸部分不漏氣，下列關于細管中水柱液面升降情況，描述錯誤的是（　?。?br />
A. 用力擠壓玻璃瓶，液面上升
B. 將玻璃瓶放入熱水中，液面上升
C. 在細管管口水平吹氣，液面下降
D. 提著玻璃瓶從十樓走到一樓，液面下降
【答案】C
【解析】
【詳解】A．用力擠壓玻璃瓶，瓶變扁容積變小，細管中水面高度上升，故A正確，不符合題意；
B．將玻璃瓶放入熱水中，瓶?jī)?nèi)氣體受熱體積增大，壓強增大，外界壓強不變，在瓶?jī)?nèi)液面上升，氣壓的作用下，會有一部分水被壓入玻璃管，因此管內水柱的液面上升，故B正確，不符合題意；
C．在細管管口水平吹氣，管上方空氣的流速增大，壓強減小，管中液體受到向上的壓強大于向下的壓強，液面上升，故C錯誤，符合題意；
D． 提著玻璃瓶從十樓走到一樓，瓶?jī)?nèi)空氣的壓強不變，而外界大氣壓隨高度的減小而增大，在外界氣壓的作用下，液面下降，故D正確，不符合題意。
故選C。
9. 有一種專門烤肉串的烤箱，將肉串掛到箱內支架上，關上箱門（相當于閉合開關S1），支架在電動機的帶動下旋轉；再將溫控開關S2閉合，開始加熱；若只閉合開關S2，則不能加熱。下圖中電路設計合理的是（　?。?br /> A. B. C. D.
【答案】B
【解析】
【分析】
【詳解】由題意知，電動機和加熱功能的工作互不干擾，所以電路應是并聯連接，而開關S1閉合，電動機工作，加熱功能不工作，再閉合S2加熱功能工作，只閉合S2，不能加熱，那么S2只控制加熱功能，S1控制整個電路，故ACD不符合題意，B符合題意。
故選B。
10. 如圖所示，是使用汽車打撈水下重物的示意圖。在重物從水底拉到井口的過程中，汽車以恒定速度向右運動，忽略水的阻力和滑輪的摩擦。四位同學畫出了汽車功率P隨時間t的變化圖像，其中正確的是（　　）

A.
B.
C.
D.
【答案】C
【解析】
【詳解】汽車勻速運動，重物也勻速運動，在重物露出水面前，浮力不變，F(xiàn)=G-F浮，所以拉力不變，根據P=Fv可知：汽車的功率不變；在物體露出水面而沒完全露出時，浮力減小，F(xiàn)=G-F浮，所以拉力增大，根據P=Fv可知：汽車的功率增大；在物體完全露出液面時，F(xiàn)=G，拉力不變，根據P=Fv可知：汽車的功率不變；綜上所述，汽車的功率先不變，再增大，最后又不變。故選C。
11. 如圖所示，在光滑的水平臺面上，一輕彈簧左端固定，右端連接一金屬小球，O點是彈簧保持原長時小球的位置。開始時通過小球壓縮彈簧到A位置（已知AO=OB），釋放小球，研究小球在水平方向上的受力和運動情況，則（　?。?br />
A. 小球從A運動到O的過程中所受彈力方向向右、速度先增大后減小
B. 小球從O運動到B的過程中所受彈力方向向左、速度不斷減小
C. 小球運動到B點時將停止運動并保持靜止
D. 小球在運動過程中所受彈力的方向保持不變
【答案】B
【解析】
【詳解】A．小球從A運動到O的過程中，彈簧恢復原狀，此時小球所受彈力方向向右，將彈性勢能轉化為動能，速度不斷增大，故A不符合題意；
B．小球從O運動到B的過程中，彈簧被拉開，此時小球所受彈力方向向左，球的動能轉化為彈簧的彈性勢能，速度不斷減小，故B符合題意；
C．小球運動到B點時，由于動能全部轉化為彈性勢能，速度為零，此時受到彈簧向左的彈力作用，不會保持靜止，故C不符合題意；
D．小球在運動過程中所受彈力的方向先向右后向左，是變化的，故D不符合題意。
故選B。
12. 如圖甲所示的電路中，電源電壓恒定，燈泡L標有“6V 6W”，R0為定值電阻。閉合開關S，電壓表V1的示數為U1，電壓表V2的示數為U2，將滑動變阻器的滑片P由某一端點移動到某一位置過程中，U2與U1的變化關系如圖乙所示，滑動變阻器的滑片P分別在上述端點、上述位置時消耗的電功率相等，下列判斷正確的是（ ）

A. 電源電壓為12V
B. 滑動變阻器的最大阻值為7Ω
C. R在原端點時消耗的功率為7W
D. 電路允許消耗的最大功率為12W
【答案】C
【解析】
【詳解】A．根據燈泡L標有“6V 6W”信息，可由功率計算公式計算出額定狀態下燈泡通過的額定電流為

額定工作時燈泡的電阻為

閉合開關S，兩個電阻與燈泡串聯，電壓表V1測量定制電阻R0與燈泡兩端電壓，電壓表V2測量定制電阻R0兩端電壓；根據串聯電路電阻分壓特點，及U2與U1的變化關系圖可知，當滑片P接入電阻最大時，此時兩個電壓表的示數最?。换琍移動到某一位置時，電壓表V1、V2示數分別為12V與6V，此時小燈泡達到額定工作狀態，由于燈泡、定制電阻R0的兩端電壓相同，故定制電阻阻值為

當滑片P接入電阻最大時，電壓表V1、V2示數分別為5V與3V，電路電流為

由于滑動變阻器的滑片P分別在上述端點、上述位置時消耗的電功率相等，則

代入數據得

則電源電壓為

故A錯誤；
B．當滑片P接入電阻最大時，電壓表V1、V2示數分別為5V與3V，則滑動變阻器阻值為

故B錯誤；
C．R在原端點時消耗的功率為

故C正確；
D．滑片P移動到某一位置時，電壓表V1、V2示數分別為12V與6V，此時小燈泡達到額定工作狀態，此時電路允許消耗的功率最大，為

故D錯誤。
故選C。
二、填空題（本題共10小題，每空1分，共26分）
13. 小明正在家里學習，窗外傳來吉他聲，他是根據聲音的______判斷這是吉他聲；他關上窗戶，這是在______控制噪聲。
【答案】 ①. 音色 ②. 在傳播途中
【解析】
【分析】
【詳解】[1]音色是表示聲音所具有的特色，不同物體振動有不同的特點，吉他相對于其它樂器，有不同的材料和結構，可以根據其獨有的音色進行區分。
[2]減弱噪聲的途徑有：在傳播過程中減弱噪聲，在聲源處減弱噪聲，在人耳處減弱噪聲。關上窗戶，是在傳播途中控制噪聲。
14. 某品牌空調器使用的是新型制冷劑R600a是一種對臭氧層破壞較小、極容易汽化又容易液化的物質，它在室內汽化時吸熱，在室外液化時_______．壓縮機通過使制冷劑不斷發生液化和汽化，將室內的內能搬至室外，制冷劑在室外液化的方式是__________（選填“降低溫度”或“壓縮體積”）．
【答案】 ①. 放熱 ②. 壓縮體積
【解析】
【詳解】空調器制冷時，液態的制冷劑R600a經毛細管進入蒸發器（室內機）汽化成氣體，吸熱；在壓縮機中將氣態的R600a壓縮體積而液化為的液態R600a，并經冷凝器毛細管放熱，將室內的熱搬到室外．

15. “嫦娥一號”探月衛星在距月球表面200km高度經過多次“剎車制動”，最終繞月球做勻速圓周運動，衛星“剎車制動”時，噴射高溫氣體方向應與其前進方向_____（相同/相反），此時高溫氣體對衛星施加制動力，這說明_____。在繞月球做勻速圓周運動時，衛星的運動狀態____（選填“改變”或“不變”）。
【答案】 ①. 相同 ②. 力的作用是相互的 ③. 改變
【解析】
【分析】
【詳解】[1][2]衛星“剎車制動”時，沿運動方向噴射高溫氣體，高溫氣體對衛星施加制動力，這說明力的作用是相互的。
[3]在繞月球做勻速圓周運動時，運動方向在不斷發生變化，故其運動狀態發生改變。
16. 用托盤天平和量筒測量一小石塊的密度，如圖甲所示是調節天平平衡時的情形，此時應將平衡螺母向______調，使橫梁平衡；圖乙和圖丙分別是測量石塊質量和體積時的情形，計算出石塊的密度是______kg/m3。若先用量筒測石塊的體積，接著用天平測石塊的質量，會導致測得石塊的密度______（偏大/偏小/不變）。


【答案】 ①. 右 ②. ③. 偏大
【解析】
【分析】
【詳解】[1]由甲知，指針左偏，應將平衡螺母向右調使橫梁平衡。
[2]由圖乙可知，其標尺上的分度值是0.2g，故石塊的質量是
50g+20g+1.4g=71.4g
量筒中水的體積是60cm3，放入石塊后的體積是80cm3；石塊的體積為20cm3。石塊的密度

[3]若先測石塊的體積，將石塊從量筒中取出會帶著一些水，使得測得的質量偏大，由可知測量的密度值偏大。
17. 晚唐詩人描寫酷夏的詩句有“綠樹陰濃夏日長，樓臺倒影入池塘”，從物理學的角度，詩句中“陰濃”的形成說明了________；而“樓臺倒影”則由于光的反射所形成的________像（填“虛”或“實”）。
【答案】 ①. 光在同種均勻介質中沿直線傳播 ②. 虛像
【解析】
【分析】
【詳解】[1]“陰濃”是樹的影子，是光在同種均勻介質中沿直線傳播形成的。
[2]“樓臺倒影”是樓臺通過水面所成的虛像，屬平面鏡成像現象，所成的像是正立的虛像。
18. 如圖是被稱為沒有鏈條的混合動力電動自行車，此車既可以給鋰電池直接充電獲得能量，也可以通過騎行者踩腳踏板發電。充電時充電線會發熱，這是電流的______效應。騎行者踩腳踏板發電的原理是利用了______現象。發電過程是______能轉化為電能。

【答案】 ①. 熱 ②. 電磁感應 ③. 機械
【解析】
【分析】
【詳解】[1]充電時充電線會發熱是將電能轉化為內能，這是電流的熱效應。
[2][3]騎行者踩腳踏板發電的原理是通過切割磁感線產生感應電流，利用了電磁感應現象，該過程將機械能轉化為電能。
19. 用兩個相同的“熱得快”，分別給質量、初溫都相同的甲、乙兩種液體同時加熱，兩液體的溫度隨時間變化關系的圖像如圖．根據圖像可知，甲液體的比熱容________(填“大于”、“小于”或“等于”)乙液體的比熱容．如果乙液體是水，那么質量為500 g，初溫為20 ℃的乙液體吸收1.89×105 J的熱量，乙液體的溫度升高了________℃（氣壓為一標準大氣壓）。

【答案】 ①. 小于 ②. 80
【解析】
【分析】
【詳解】[1]如圖加熱相同時間時，即吸收相等的熱量時，甲液體升高的溫度高，且兩液體質量相等，根據

可知甲液體的比熱容小于乙液體的比熱容。
[2]乙液體的末溫為

氣壓為一標準大氣壓時，水的沸點為100℃，到達沸點后繼續吸熱溫度不再升高，所以水溫只能升高到100℃，即乙液體升高的溫度為

20. 如圖所示，用50 N的水平力F將重10 N的物體A壓在豎直的墻壁上使其靜止，物體A與墻壁的接觸面積為100 cm2，則A對墻壁的壓強為_(kāi)__________Pa；增大對A的壓力時，A與墻面的摩擦力的大小會___________（選填“增大”“不變”或“減小”）。

【答案】 ①. 5×103 ②. 不變
【解析】
【分析】
【詳解】[1]因固體可以大小不變的傳遞壓力，所以，物體對豎直墻壁的壓力F=50N，物體對墻壁的壓強
=5×103Pa
[2]物體在豎直方向上受到重力和墻壁對它的摩擦力，因物體壓在豎直墻上處于平衡狀態，這兩個力是一對平衡力，所以，物體受到摩擦力等于重力，即
f=G=10N
增大對A的壓力時，物體A處于靜止?fàn)顟B(tài)，重力和摩擦力是平衡力，重力不變，A與墻面的摩擦力大小不變。
21. 如圖所示電路，電源電壓不變，電燈L 標有“6V 1.2W“字樣．當開關S1、S2均閉合時，電燈L 恰能正常發光，電流表示數為0.5A．則：

⑴ 電動機兩端電壓為_(kāi)______V，通過電動機的電流為_(kāi)______A．
⑵ 通電1min 電路消耗電能_______J．
【答案】 ①. 6 ②. 0.3 ③. 180
【解析】
【詳解】（1）并聯電路電壓相等等于電源電壓，小燈泡正常發光，電壓即為額定電壓6V，電動機電壓等于小燈泡電壓也為6V；
通過小燈泡電流就是額定電流：
=0.2A，
并聯干路電流等于個支路電流之和．所以通過電動機電流為：
0.5A-0.2A=0.3A；
（2）電路消耗的電能是整個電路，
，

22. 紅外線測溫儀測的電路原理圖如圖乙所示。左右兩個電源電壓均為9V，R0是阻值為10Ω的定值電阻，R1是熱敏電阻，其阻值會隨著溫度的改變而改變。當人體體溫高于37.3℃時，紅燈亮發出報警。R1隨人體溫度輻射的紅外線變化關系如圖所示。


（1）電路中R0的作用是_________，從測溫儀前面通過的同學體溫越高，電流表的示數越_____；
（2）當體溫是36.5℃時，電流表的示數為_(kāi)_______；
（3）同學經過測溫儀時，電流表示數顯示0.36A，測溫儀_______（會/不會）發出報警。
【答案】 ①. 保護電路 ②. 大 ③. 0.33A ④. 會
【解析】
【分析】
【詳解】（1）[1]左邊電路中，R1與R0串聯，電流表測電路的電流，當R1過小時，電路的電流過大會損壞電路元件，故電路中R0的作用是保護電路。
[2]測溫儀前面通過的同學體溫越高，由表中數據可知熱敏電阻越小，由電阻的串聯規律，電路的總電阻越小，由歐姆定律，電流表的示數越大。
（2）[3]當體溫是36.5℃時，由表中數據可知熱敏電阻R1=17Ω，根據電阻的串聯和歐姆定律，電流表的示數

（3）[4]經過測溫儀時，電流表示數顯示0.36A，根據歐姆定律和串聯電阻的規律
R′1==15Ω
由表中數據，此時對應的人體溫度為37.5℃，高于37.3℃，故測溫儀是會發出報警。
三、解答題（本題共11小題，共計50分，其中第24題、第25題需要寫出必要的解答過程）
23. （1）一種多功能LED臺燈，如圖所示。S1閉合LED燈亮，USB接口可給手機充電；S1斷開，燈滅，USB接口仍能正常使用；安全開關S2位于臺燈底部的前端，當臺燈傾斜或離開桌面時S2自動斷開，燈熄滅，USB接口仍能正常使用；請用筆畫線代替導線在圖中連接完成電路________。

（2）如圖，根據通電螺線管外部的磁感線方向，標出圖中電源的正極和小磁針靜止時的N極________。

（3）一人站在電梯上隨電梯一起勻速上升，如圖所示，在圖中畫出人的受力示意圖________。

（4）如圖丙，O為支點，L1為動力F1的力臂，請作出此杠桿的動力F1和阻力F2的示意圖_______。

【答案】 ①. ②. ③. ④.
【解析】
【分析】
【詳解】（1）[1]S1是控制LED燈的開關，所以S1與LED燈串聯；由題知，即使S1斷開，USB接口也能正常使用，說明LED燈與USB接口互不影響，則它們是并聯的，且開關在燈所在支路；全開關S2位于臺燈底部的前端，當臺燈傾斜，S2離開桌面時，它會自動斷開，切斷臺燈的電源，所以S1、S2串聯，由此連接電路如圖所示：

（2）[2]在磁體外部，磁感線是從N極出發，回到S極，由磁感線的方向可知通電螺線管左側為N極，右側為S極；則由安培定則可得電流由左側流入，即電源左側正極。由磁極間相互作用可知小磁針的左側為N極，右側為S極。如圖：

（3）[3]因?yàn)槿苏驹趧蛩偕仙碾娞萆希允艿降闹亓椭С至κ且粚?duì)平衡力；過重心作豎直向下的力（即重力）和豎直向上的力（即支持力）；注意兩條線段長度要相等，如圖所示：

（4）[4]阻力F2是重物對杠桿的拉力，作用點在杠桿上，方向豎直向下；過力臂L1的右端，作垂直于L1的直線，與杠桿的交點為力F1的作用點，方向斜向右上方；如圖所示：

24. 如圖是工人利用滑輪組提升重為810N物體的示意圖，某段過程中物體勻速上升的速度為0.1m/s，工人拉力F的功率為90W，物體上升10s拉力F克服滑輪組的摩擦做的功是60J，不計繩重．求：

（1）工人拉繩子的速度；
（2）滑輪組的機械效率；
（3）滑輪組中的動滑輪的重力．
【答案】（1）0.3m/s；（2）90%；（3）30N
【解析】
【詳解】（1）由圖可知，n=3，繩端移動的速度：v繩=nv物=3×0.1m/s=0.3m/s；
（2）根據P===Fv可得，工人的拉力：F===300N，滑輪組的機械效率：η=×100%=×100%=×100%=×100%=90%；
（3）重物上升的高度：h=vt=0.1m/s×10s=1m，拉力做的有用功：W有用=Gh=810N×1m=810J，拉力做的總功：W總=Fs=Fnh=300N×3×1m=900J，提升動滑輪做的額外功：W輪=W總﹣W有用﹣Wf=900J﹣810J﹣60J=30J，由W輪=G輪h可得，動滑輪的重：G輪===30N．
25. 如圖所示的電路中，電源電壓恒定不變，電壓表的量程為，電流表的量程為，燈上標有“”字樣（不考慮燈絲電阻隨溫度的變化），定值電阻。當只閉合開關、，調節滑片至距端一處時，燈正常工作；當只閉合開關、，調節滑片至中點處時，電流表示數為，求：
(1)燈泡的電阻；
(2)電源電壓；
(3)在保證電路各元件安全的情況下，只閉合開關、時，燈消耗的電功率范圍。

【答案】（1）；（3）；（3）
【解析】
【詳解】(1)由可得，燈泡的電阻

(2)當只閉合開關、，調節滑片至距端一處時，與串聯，因串聯電路中各處的電流相等，所以，由可得，電路中的電流

因串聯電路中總電阻等于各分電阻之和，所以，由可得，電源的電壓
①
當只閉合開關、，調節滑片至中點處時，與串聯，電流表測電路中的電流，則電源的電壓
②
由①②可得
，
(3)只閉合開關、時，與串聯，電壓表測兩端的電壓，電流表測電路中的電流，此時燈泡可以正常發光，其最大功率為，當電壓表的示數時，滑動變阻器接入電路中的電阻最大，電路中的電流最小，燈泡的功率最小，此時燈泡兩端的電壓

燈消耗的最小電功率

所以，燈消耗的電功率范圍為
答：(1)燈泡的電阻為；
(2)電源電壓為；
(3)在保證電路各元件安全的情況下，只閉合開關、時，燈消耗的電功率范圍為。
26. 在“探究光的反射規律”的實驗中，

(1)小亮進行如圖甲所示的實驗，讓一束光貼著紙板射到平面鏡上，將紙板沿向后折，此時在面上看不到反射光線，如圖乙所示。此實驗現象說明______；
(2)在圖甲所示的實驗中，需要多次改變?nèi)松涔饩€的方向（即改變?nèi)肷浣堑拇笮。?，其目的是______；
(3)在圖甲所示的實驗中，如果讓光線逆著的方向射向鏡面，會看到反射光線沿著方向射出，這表明______；
(4)在圖甲所示的實驗中，如果紙板沒有與平面鏡垂直放置，當光線貼著紙板沿入射時，______（選填“能”或“不能”）在紙板上看到反射光。
【答案】 ①. 入射光線、反射光線、法線在同一平面上 ②. 多次實驗，得到普遍規律 ③. 光路可逆 ④. 不能
【解析】
【詳解】[1](1) 紙板沒有沿向后折時，反射面與入射面在同一平面上，可以同時看到入射光線、反射光線、法線； 讓一束光貼著紙板射到平面鏡上，將紙板沿向后折，此時在面上看不到反射光線，說明入射光線、反射光線、法線在同一平面上。
(2)[2]一次實驗得到的實驗結論可能是實驗結果具有偶然性，多次改變?nèi)松涔饩€的方向（即改變?nèi)肷浣堑拇笮。?，進行多次實驗，得到反射角與入射角的普遍規律。
(3)[3] 光線沿著的方向射向鏡面，會看到反射光線沿著方向射出。如果讓光線逆著的方向射向鏡面，會看到反射光線沿著方向射出，這表明光路可逆。
(4)[4] 如果紙板沒有與平面鏡垂直放置，當光線貼著紙板沿入射時，法線不在紙板上，由于入射光線、法線、反射光線在同一平面上，所以不能在紙板上看到反射光。
27. 圖甲是探究“固體熔化過程的規律”實驗裝置圖。


（1）實驗中通過燒杯中的水對試管加熱，目的是________；
（2）每隔1min記錄一次物質的溫度及狀態，作出如圖乙所示的溫度隨時間變化的圖像，由圖乙可知該物質是______（選填“晶體”或“非晶體”），該物質在BC段內能_______（選填“增加”、“不變”或“減少”）；
（3）比較圖乙中AB段與CD段可知：該物質在______（填“固態”或“液體”）時的吸熱能力更強。
【答案】 ①. 受熱均勻 ②. 晶體 ③. 增加 ④. 液體
【解析】
【分析】
【詳解】（1）[1]實驗中不直接給試管加熱，而是通過燒杯中的水對試管加熱，這是用水浴法使物質均勻受熱。
（2）[2]由圖乙可知，該物質熔化過程中溫度保持不變，故該物質是晶體。
[3]該物質在BC段處于熔化的過程中，雖然溫度不變，但是需要吸收熱量，內能增加。
（3）[4]如圖乙所示，CD段已完全熔化為液體，但物質質量不變，AB段與CD段溫度升高量相同，AB段加熱時間是CD段的一半，可知物質在AB段吸收的熱量是CD段的一半，則該物質在液體時的吸熱能力更強。
28. 在“探究浮力的大小跟哪些因素有關”的實驗中，某同學用彈簧測力計、圓柱體、兩個裝有適量水和鹽水的同樣的燒杯，對浸在液體中的圓柱體所受的浮力進行了探究，實驗裝置和每次實驗中彈簧測力計的示數如圖所示，請按要求回答下列問題：


（1）如圖甲所示，圓柱體的重力為_(kāi)_______N；
（2）分析圖甲、乙、丙：當物體逐漸浸入水中時，所受到的浮力________（選填“增大”、“減小”或“不變”），當物體浸沒時，所受到的浮力為_(kāi)___N，由甲、乙、丙可知，浮力的大小與____有關；
（3）由________三張圖可知浮力大小與物體浸沒在液體中的深度無關。
（4）由圖中數據可知，圓柱體的密度是________kg/m3；
（5）結合了以上數據及圖戊，得出了鹽水的密度為_(kāi)_______kg/m3。
【答案】 ①. 3.0 ②. 增大 ③. 2 ④. 排開液體的體積 ⑤. 甲丙丁 ⑥. ⑦.
【解析】
【分析】
【詳解】（1）[1]圖甲中彈簧測力計的分度值為0.2N，圓柱體的重力即彈簧測力計的示數為3.0N。
（2）[2]乙圖物體浸在水中時受到的浮力
F浮水乙=G-F1=3.0N-2.4N=0.6N
丙圖物體浸在水中時受到的浮力
F浮水丙=G-F2=3.0N-1N=2N
故分析圖甲、乙、丙：當物體逐漸浸入水中時，所受到的浮力增大。
[3]當物體浸沒時，所受到的浮力為
F浮水=F浮水丙=2N
[4]由甲、乙、丙可知，排開液體的體積變大，受到的浮力變大，浮力的大小與物體排開液體的體積有關。
（3）[5]探究浮力大小與物體浸沒在液體中的深度有無關系，應控制液體種類相同，深度不同，故應選擇甲丙丁三圖。
（4）[6]圓柱體的體積
V柱=V排=
圓柱體的密度
ρ柱=
（5）[7]由圖甲、戊所示實驗可知，圓柱體浸沒在鹽水中所受浮力
F浮鹽水=G-F′=3N-0.8N=2.2N
浮力
F浮鹽水=ρ鹽水gV排
鹽水的密度
ρ鹽水=
29. 利用實驗室中以下器材：新干電池若干節、一個額定電壓是U0的小燈泡、四個定值電阻（5Ω、10Ω、15Ω、20Ω）、標有“20Ω、1A”字樣的滑動變阻器R1、最大阻值未知的滑動變阻器R2、電流表、電壓表、開關及導線若干，完成了下列電學實驗。
　　

（一）探究電流與電阻的關系
（1）如圖甲是小明設計的電路，還有兩根導線沒有接上，請你用筆畫線代替導線將電路連接完整________。開關閉合前，滑動變阻器的滑片應放到________（選填“A”或“B”）端；
（2）他正確連接電路后，利用這個電路測出的實驗數據繪制的I-R圖象如圖乙中A曲線所示，依據此圖像不能得出正確結論。請分析產生這種現象的原因是________；
（3）實驗中保持電壓表的示數為3V不變，為保證四個定值電阻單獨接入電路都能完成實驗，電源電壓的最大值是________V；
（二）測量小燈泡的額定功率
（4）小明將電路中的定值電阻換成小燈泡。閉合開關，發現燈不亮，電流表有示數，電壓表無示數；移動滑片，發現除了電流表示數改變外，其余均無變化。經檢查，電壓表完好，則故障可能是小燈泡____________________（選填“短路”或“斷路”）；
（5）小強不用電流表，他利用現有器材設計了如圖丁所示電路來測量額定電壓是U0的小燈泡的額定功率，以下是他的實驗過程，請幫他補充完整；
①正確連接電路，閉合開關_________，將滑動變阻器________（選填“R1”或“R2”）的滑片調到阻值最大處，移動另一個滑動變阻器的滑片直至電壓表的示數為_(kāi)____，此時小燈泡正常發光；
②只閉合開關S和S2，保持滑動變阻器R1和R2滑片位置不動，讀出電壓表的示數為U′。小燈泡的額定功率P額=________（用字母表示，滑動變阻器R1的最大阻值用R1表示）。
【答案】 ①. ②. A ③. 未控制R兩端電壓不變 ④. 6 ⑤. 短路 ⑥. S、S1 ⑦. R1 ⑧. U0 ⑨.
【解析】
【分析】
【詳解】（1）[1]在探究電流與電阻的關系的實驗中，電壓表應該并聯在定值電阻的兩端，滑動變阻器串聯在電路中，遵循一上一下的連接原則。如圖所示

[2]開關閉合前，滑動變阻器的滑片應處于最大阻值處，即應該遠離下接線柱，即圖中的A端。
（2）[3]由圖可知，根據U=IR可知，圖乙中A曲線中每個點的電壓不相等，而在探究電流與電阻的關系的實驗中，需要控制定值電阻兩端電壓相同，實驗中數據未控制R兩端電壓不變，所以不能得到正確結論。
（3）[4]保持電壓表的示數為3V不變，當接入定值電阻最大為20Ω時，電路電流

若此時滑動變阻器接入阻值最大，則電源電壓最大，由可得

即保持電壓表的示數為3V不變，為保證四個定值電阻單獨接入電路都能完成實驗，電源電壓的最大值是6V。
（4）[5]閉合開關，發現燈不亮，電流表有示數，則說明故障類型為短路，電壓表測量小燈泡電壓，電壓表無示數，說明小燈泡短路。
（5）[6][7][8][9]①正確連接電路，只閉合開關S、S1，將滑動變阻器R1的滑片調到阻值最大處，移動另一個滑動變阻器的滑片直至電壓表的示數為U0，此時小燈泡正常發光；
②只閉合開關S和S2，保持滑動變阻器R1和R2的滑片位置不動，讀出電壓表的示數為U′。
在①中電壓表只測量小燈泡兩端電壓，移動滑片直至電壓表的示數為U0，此時小燈泡正常發光，即小燈泡的額定電壓為U0；在②中電壓表測小燈泡與滑動變阻器R1的總電壓，因?yàn)楦麟娮璧拇笮『碗妷翰蛔?，燈仍然正常工作，根?jù)串聯電路電壓的規律可知，此時R1的電壓
U1=U′- U0
則此時小燈泡的額定電流

故小燈泡的額定功率

30. 空氣凈化器工作原理為：機器內風扇使室內空氣循環流動，污染的空氣通過機內的空氣過濾網后將各種污染物吸附。下表為空氣凈化器的參數。CADR是指潔凈空氣量，指單位時間通過凈化器過濾后，輸出的潔凈空氣總量，單位是m3/h，CADR值越大，其凈化效率越高。利用CADR值，可以評估其在運行一定時間后，去除室內空氣污染物的效果?？砂聪铝泄接?jì)算CADR=，（V：房間容積；t：空氣凈化器使房間污染物的濃度下降90%運行的時間）；凈化能效定義：CADR潔凈空氣量與額定功率的比值；凈化效率等于凈化前后空氣中有害氣體濃度的差與凈化前有害氣體濃度的百分比。
額定功率
60
CADR
600m3/h
聲強范圍
34~64dB
模式
睡眠
靜音
Ⅰ
Ⅱ
Ⅲ
強勁
凈化效率
>90%
能效比
11
工作擋位
待機
1擋
2擋
3擋
4擋
5擋
6擋
實際功率（）
0.9
23
44
75
103
123
148
凈化空氣量（m3/h）
﹣
120
240
360
500
610
760

（1）顆粒物接近帶有負電荷的金屬網時受到強烈的吸引力，這主要是因?yàn)開_______；
（2）下列說法錯誤的是______；
A.機器內的馬達工作時將電能主要轉化成了機械能
B.輸入凈化器中的功率越大，消耗的電能越多
C.氣流外側的顆粒物也被吸入凈化器，是因?yàn)闅饬魈幜魉俅髩簭?qiáng)小的緣故
D.凈化器的能效比越大，說明該凈化器CADR值越大，越節能
（3）該空氣凈化器工作擋位為3擋時，出風口的面積為0.2m2，則風速為_(kāi)_______m/s；
（4）單獨使用該凈化器10min，規格為2400imp/（kW·h）的電能表指示燈閃爍30次，則該空氣凈化器在________擋位工作，此時該空氣凈化器的能效比為_(kāi)_______m3/（h·）；
（5）利用氣敏電阻可以檢測空氣質量，如圖乙所示為檢測電路，定值電阻R0=10Ω，電源電壓恒為28V；如圖丙所示為氣敏電阻阻值隨空氣中有害氣體濃度β的變化曲線。現用此電路檢測該型號凈化器的凈化效率：凈化器啟動前，檢測電路中電流表的示數為0.7A，凈化器正常使用30min后，檢測電路的電流變?yōu)?.1A，則該空氣凈化器的實際凈化效率為_(kāi)_______%。
【答案】 ①. 帶電體吸引輕小物體 ②. B ③. 0.5 ④. 3 ⑤. 4.8 ⑥. 95
【解析】
【分析】
【詳解】（1）[1]帶有負電荷的光潔金屬網，能夠吸引不帶電的細小顆粒；這主要是因?yàn)閹щ婓w具有吸引輕小物體的性質。
（2）[2]A．機器內的馬達工作時，消耗電能，產生機械能，將電能主要轉化成了機械能，故A正確，不符合題意；
B．輸入凈化器中的功率越大，由于工作時間未知，所以根據W=Pt可知，不能判斷消耗電能的多少，故B錯誤；符合題意；
C．由于進風口流速大，則壓強小，在外界大氣壓作用下，氣流外側的顆粒物會被吸入凈化器，故C正確；不符合題意；
D．凈化器的能效比越大，即空氣凈化器潔凈空氣量與輸入功率的比值越大，所以，凈化效率越高，則CADR值越大，故D正確；不符合題意。
（3）[3]由表格數據可知，該空氣凈化器工作擋位為3檔時，凈化空氣量為360m3/h，即每小時凈化空氣360m3，已知出風口的面積為0.2m2?？諝庵拈L(zhǎng)度

則風速

（4）[4]電能表指示燈閃爍30次，凈化器消耗的電能

工作時間
t′=10min=600s
則凈化器消耗的電功率
P′=
查表可知，功率為75W時，該空氣凈化器在3擋位工作。
[5]由凈化器能效比的定義可得，此時該空氣凈化器的能效比

（5）[6]由電路圖可知，R0、R串聯，檢測電路中電流表的示數為I=0.7A，電路的總電阻
R總=
根據串聯電路電阻特點可知，氣敏電阻的阻值
R=R總-R0=40Ω-10Ω=30Ω
由圖丙可知，氣敏電阻阻值為30Ω時，此時空氣中有害氣體濃度是β1=2.0μg/m3。當檢測電路的電流變?yōu)镮′=0.1A，此時電路總電阻
R總′=
根據串聯電路電阻特點可知，氣敏電阻的阻值
R′=R總′-R0=280Ω-10Ω=270Ω
由圖丙可知，氣敏電阻阻值為270Ω時，此時空氣中有害氣體濃度是β2=0.1μg/m3。由題意知，凈化效率等于凈化前后空氣中有害氣體濃度的差與凈化前有害氣體濃度的百分比；則該空氣凈化器的實際凈化效率
