山西省2021-2022學年九年級上學期期中調研物理試題含解析

這是一份山西省2021-2022學年九年級上學期期中調研物理試題含解析，共16頁。試卷主要包含了選擇題，填空題，計算題，實驗,探究題，作圖題等內容，歡迎下載使用。

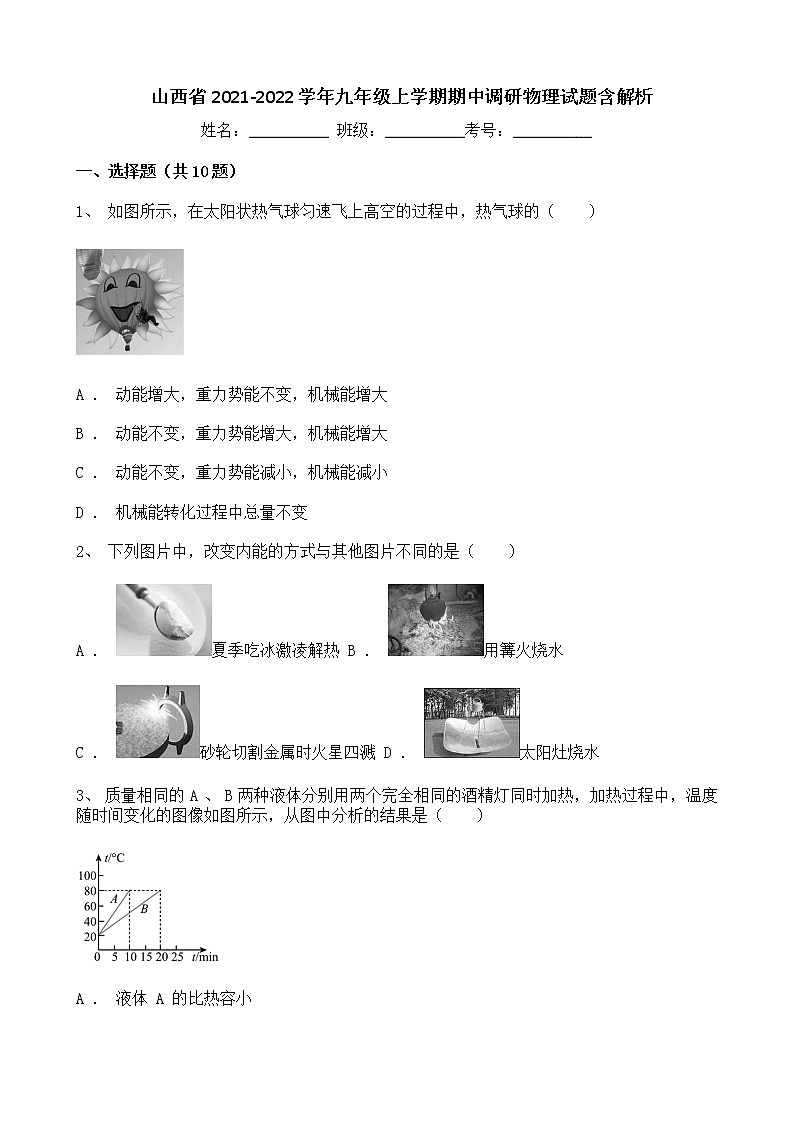

 山西省2021-2022學年九年級上學期期中調研物理試題含解析

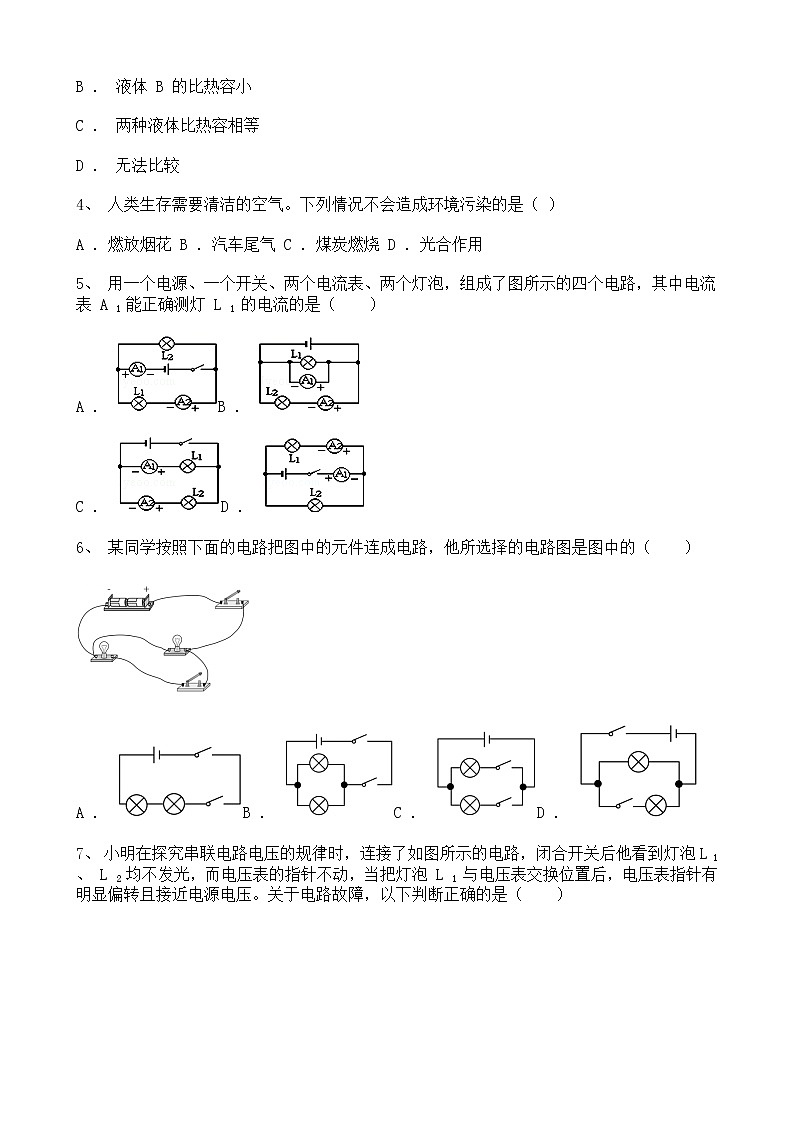

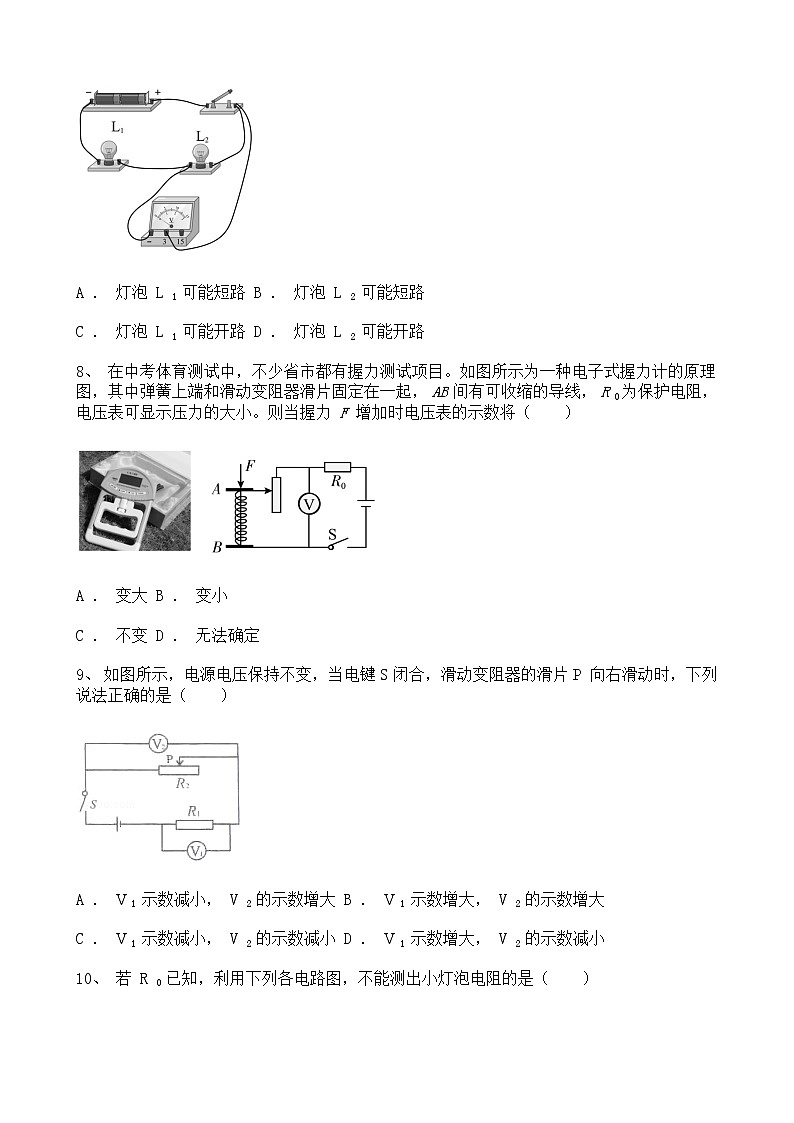

姓名：__________ 班級：__________考號：__________一、選擇題（共10題）1、 如圖所示，在太陽狀熱氣球勻速飛上高空的過程中，熱氣球的（　?。?A ． 動能增大，重力勢能不變，機械能增大 B ． 動能不變，重力勢能增大，機械能增大 C ． 動能不變，重力勢能減小，機械能減小 D ． 機械能轉化過程中總量不變 2、 下列圖片中，改變內能的方式與其他圖片不同的是（　?。?A ． 夏季吃冰激凌解熱 B ． 用篝火燒水 C ． 砂輪切割金屬時火星四濺 D ． 太陽灶燒水 3、 質量相同的 A 、 B 兩種液體分別用兩個完全相同的酒精燈同時加熱，加熱過程中，溫度隨時間變化的圖像如圖所示，從圖中分析的結果是（　?。?A ． 液體 A 的比熱容小 B ． 液體 B 的比熱容小 C ． 兩種液體比熱容相等 D ． 無法比較 4、 人類生存需要清潔的空氣。下列情況不會造成環境污染的是（ ） A ．燃放煙花 B ．汽車尾氣 C ．煤炭燃燒 D ．光合作用 5、 用一個電源、一個開關、兩個電流表、兩個燈泡，組成了圖所示的四個電路，其中電流表 A 1 能正確測燈 L 1 的電流的是（　　） A ． B ． C ． D ． 6、 某同學按照下面的電路把圖中的元件連成電路，他所選擇的電路圖是圖中的（　?。?A ． B ． C ． D ． 7、 小明在探究串聯電路電壓的規律時，連接了如圖所示的電路，閉合開關后他看到燈泡 L 1 、 L 2 均不發光，而電壓表的指針不動，當把燈泡 L 1 與電壓表交換位置后，電壓表指針有明顯偏轉且接近電源電壓。關于電路故障，以下判斷正確的是（　　） A ． 燈泡 L 1 可能短路 B ． 燈泡 L 2 可能短路 C ． 燈泡 L 1 可能開路 D ． 燈泡 L 2 可能開路 8、 在中考體育測試中，不少省市都有握力測試項目。如圖所示為一種電子式握力計的原理圖，其中彈簧上端和滑動變阻器滑片固定在一起， AB 間有可收縮的導線， R 0 為保護電阻，電壓表可顯示壓力的大小。則當握力 F 增加時電壓表的示數將（　?。?A ． 變大 B ． 變小 C ． 不變 D ． 無法確定 9、 如圖所示，電源電壓保持不變，當電鍵 S 閉合，滑動變阻器的滑片 P 向右滑動時，下列說法正確的是（　?。?A ． V 1 示數減小， V 2 的示數增大 B ． V 1 示數增大， V 2 的示數增大 C ． V 1 示數減小， V 2 的示數減小 D ． V 1 示數增大， V 2 的示數減小 10、 若 R 0 已知，利用下列各電路圖，不能測出小燈泡電阻的是（　　） A ． B ． C ． D ． 二、填空題（共11題）1、 據報道：某高樓突然降下大片碎玻璃， “玻璃雨”擊中數人致受傷，高空墜物傷人已經成為城市的一大隱患。其物理原理是：高樓的上的物體具有較大的 ______ ，在下落時會轉化為很大的 ______ ，把下面的行人砸傷。 2、 摩托車在行駛長時間后，往往因發熱而使其動力減小，科學家發現，在摩托車發動機外裝上一個水套，利用循環流動的水冷卻發動機，可以使發動機的動力持續穩定，這主要是由于 ____________ ，在循環過程中可以 ______ 更多的熱量。 3、 蕭敏同學用電飯煲做飯，片刻后聽到 “噗－噗－噗”的響聲，走近一看，發現水蒸氣沖動了鍋蓋。他用學過的物理知識解釋了這一現象：水蒸氣的內能轉化為鍋蓋的 __________ ，這一過程相當于熱機工作過程中的 _______ 沖程。 4、 據報道：鄭州市重點打造由 6 縱 6 橫 12 條河渠、 7 大 5 小 12 座水庫，以及 3 個湖泊、兩大濕地（鄭州黃河濕地和中牟雁鳴湖濕地）構成的鄭州水系，最終實現 “水通水清、健康安全、生態環保、人水和諧”的目標。整個生態水系建成之后，鄭州市的水面面積將由現在的 11.4 萬平方公里，增加到 2010 年的 29 萬平方公里，盛夏時能大大減弱周圍地區的 “熱島效應”。若人工湖泊湖水吸收一定熱量，水溫升高 1 ℃。若這些熱量被同等質量的砂石吸收（ c 砂石 < c 水 ），則砂石升高的溫度將 ____________ 1℃ 。（填 “大于”、“小于”或“等于”） 5、 花園住宅小區的單元梯口安裝了防盜門，并裝有電子對講系統。假設有客人要找 502 號房間的主人，他站在樓梯口按下有 502 的按鈕，則 502 房間里的門鈴就響了，主人在房間內接電話問清來人情況后，按下二個開關就能開啟樓梯防盜門。假如防盜門的開啟由電動機完成，而且電路中只有一個電源。根據 ______ 的現象，我們可以判斷電鈴和電動機是 ______ 連接的。 6、 如圖所示，電流表 A 1 的示數為 0.24A ，電流表 A 2 的示數為 0.58A ，則通過 L 1 的電流為 ________ 。 7、 太陽能是 21 世紀重點發展的能源之一。太陽能汽車是利用太陽能電池將接受到的太陽能轉化為電能，再利用電動機來驅動汽車的一種綠色環保汽車。一款太陽能實驗車，在晴朗的天氣，電池對著太陽時產生的電壓為 U=120V ，若每塊電池產生的電壓為 2V ，則至少需要 _____ 塊這樣的電池 _____ 聯才能提供。 8、 如圖所示是某地的高壓輸電線，我們會發現它的橫截面積要比家庭電路中的輸電線粗很多，其原理是：由于導線的電阻與導體的 ________ 有關，輸電線越粗，電阻就越 _____ ，輸電過程中的電能損耗就越小。 9、 如圖所示是家庭中常見調光臺燈上的調光旋鈕的內部電路，仔細觀察發現，這個旋鈕實際上是一個 ______ ，該臺燈旋鈕順時針旋轉時變亮，則應將 ______ 接線片接入電路。 10、 小明看到菜市場上的電子秤后，查電腦了解了電子秤的工作原理，知道了電子秤的原理圖，如圖所示，它可以反映彈簧上方金屬片受到壓力的大小。其中 R ˊ 是滑動變阻器， R 是定值電阻，電源電壓恒定不變，根據你所學的知識，你認為壓力表實際上是一個 _____ 表。當金屬片受到的壓力增大時，變阻器的阻值 ________ ，壓力表示數 ______ （選填 “ 變大 ” 、 “ 變小 ” 或 “ 不變 ” ）。 11、 如下圖所示的電路，電源電壓是 6V ， R 1 ＝ 5 Ω， R 2 ＝ 15 Ω，電路的總電阻是 ______ Ω，電路中的電流是 ______ A ，電壓表的示數是 ______ V 。 三、計算題（共2題）1、 安全、清潔、方便的太陽能越來越受到人們的重視和廣泛利用．如圖所示，一太陽能熱水器內裝有質量為 250kg ，溫度為 20℃ 的水，在陽光照射一段時間后，水溫升高到 80℃ ．（水的比熱容為 4.2×10 3 J/ （ kg?℃ ）、干木柴的熱值為 1.2×10 7 J/kg ） （ 1 ）水吸收的熱量是多少？ （ 2 ）這些能量相當于完全燃燒多少千克干木柴放出的熱量？ 2、 如圖所示，是紅星中學九年級物理課外實踐活動小組設計的風力測量?jī)x的電路示意圖。其電源電壓 U =3V ，電路保護電阻 R 1 =20Ω ，均勻電阻絲的阻值為 R 2 =30Ω ，金屬絲（電阻忽略不計）的上端固定在 O 點，下端系有一塊塑料片 A ，當風從右向左吹動塑料片時，金屬絲向左擺動并與電阻絲保持良好的接觸，風力表由電壓表改裝而成。 (1) 無風時，塑料片豎直下垂，電壓表示數是多少？電路中的電流是多少？ (2) 風力最強時，金屬絲滑至電阻絲的最左端，電壓表的示數是多少？ 四、實驗,探究題（共3題）1、 某同學學習了燃料的熱值后，自己設計了一個實驗來探究煤油和菜籽油的熱值大小關系，他實驗時組裝了如圖所示的兩套規格完全相同的裝置，并每隔 1 分鐘記錄了杯中水的溫度（見表）。 加熱的時間 /min 0 1 2 3 4 5 6 甲杯水溫 / ℃ 25 27 29 32 34 36 38 乙杯水溫 / ℃ 25 26 27 28 29 30 31 （ 1 ）在安裝、調整實驗器材時，科學合理的順序是（甲圖中）：先調整固定 ______ 的位置，再調整固定 ______ 的位置。（填 “ A ”或“ B ”） （ 2 ）為保證實驗結論的可靠，實驗時應控制兩套裝置中相同的量有加熱時間和水的 ______ 。 （ 3 ）通過表中記錄的數據，你認為煤油和菜籽油兩種燃料中，熱值較大的是 ______ 。 （ 4 ）該同學實驗前用天平測出了燒杯中水的質量及兩油燈中燃料的質量，并利用記錄的數據、公式 Q 吸 ＝ cm （ t － t 0 ）計算出了水吸收的熱量，他認為通過這些數據能準確地計算出煤油和菜籽油的熱值。你認為他的計算結果可靠嗎？ ______ ，為什么？ ______ 。 2、 物理課上，小明探究了串聯電路中電壓的規律，他還想知道并聯電路中的電壓有什么規律，于是在課后進行了以下探究： （ 1 ）提出問題：并聯電路中，各電燈兩端的電壓有什么關系？ （ 2 ）他的猜想是： _________________________________ ； （ 3 ）設計實驗 ∶ 如圖為兩個燈泡并聯的電路圖，用電壓表分別測量?jī)蓚€(gè)燈泡 L 1 、 L 2 以及電源兩端的電壓。 （ 4 ）進行實驗：按照電路圖連接電路，進行實驗測量，記錄實驗數據；換接電源，再做一次實驗，記錄實驗數據如下表。 實驗次數 L 1 兩端電壓 L 2 兩端電壓 電源電壓 1 1.3 1.3 1.3 2 2.5 2.5 2.5 （ 5 ）實驗結論： ________________________________ 。 （ 6 ）實驗評估：上述實驗中，小明只進行了兩次測量，得出的結論偶然性的機會很大。為了使實驗結論具有普遍性，你將建議小明怎樣做？ ______ 。 （ 7 ）實驗應用：如果電源電壓為 3V ，那么根據探究的結論，燈 L 1 兩端的電壓為 ______ V ，燈 L 2 兩端的電壓為 ________ V 。 3、 某同學設計了如圖所示的電路測量未知電阻 R X 的阻值。已知 R 0 為定值電阻， R 為滑動變阻器。 （ 1 ）開關 S 閉合前，應將滑動變阻器的滑片 P 置于 __________ 端（填 “ a ”或“ b ”），目的是 __________ 。 （ 2 ）閉合開關 S ，調節滑動變阻器，得到電壓表 V 1 的示數為 U 1 ，電壓表 V 2 的示數為 U 2 ，則被測的阻值 R x= ___________ 。 （ 3 ）該同學測量一次后，就計算出了該電阻的阻值，你認為該實驗結論的得出 _______ （選填 “妥當”或“不妥當”），理由是 __________________ 。 五、作圖題（共1題）1、 在下圖中請你以筆代線將根據甲圖中的電路圖連接好電路。（其中 A 1 的量程為 0~0.6A ， A 2 的量程為 0~3A ）  ============參考答案============一、選擇題1、 B 【詳解】 熱氣球勻速上升的過程中質量不變，速度不變，故動能不變，同時高度增加，重力勢能增大，故機械能增大。
故選 B 。 2、 C 【詳解】 3、 A 【詳解】 4、 D 【詳解】 ABC ．燃放煙花、汽車尾氣、煤炭燃燒都會產生一些有毒有害物質污染環境，故 A 、 B 、 C 不符合題意； D ．光合作用是綠色植物利用太陽光能將所吸收的二氧化碳和水合成有機物，并釋放氧氣的過程，對環境不會造成污染，故 D 符合題意。 故選 D 。 5、 C 【詳解】 用電流表測電流時，電流表必須和用電器串聯；且電流從電流表的 “+” 接線柱流入， “-” 流出。 A 中電流表 A 1 在干路上，且接線柱結反了； B 中電流表 A 1 與 L 1 并聯； D 中電流表 A 1 在干路上； C 是正確的。 故選 C 。 6、 D 【詳解】 用電流法分析可知，電路中的電流有分有合，是并聯，靠近正極的開關在干路上，下邊的開關控制左側燈泡，將實物圖中元件用相應電學符號代替后，按電路圖的要求畫成方方正正，且元件不能畫在拐角處即可，故選 D 。 故選 D 。 7、 C 【詳解】 A ．當燈泡 L 1 短路時，第一次閉合開關，燈泡 L 2 會發光且電壓表有示數，故 A 錯誤； B ．當燈泡 L 2 短路時，第一次閉合開關，燈泡 L 1 能夠發光，故 B 錯誤； C ．當燈泡 L 1 開路時，第一次閉合開關，電路處于斷路狀態， L 1 和 L 2 均不發光，電壓表無示數。當 L 1 與電壓表交換位置后，電壓表與 L 2 串聯在電路中，由于電壓表自身電阻很大，所以電壓表指針有明顯偏轉且接近電源電壓，故 C 正確； D ．當燈泡 L 2 開路時，第一次閉合開關，電壓表與 L 1 串聯，由于電壓表自身電阻很大，所以電壓表示數會接近電源電壓，故 D 錯誤。 故選 C 。 8、 A 【詳解】 當握力增大時，滑動變阻器接入電路的電阻變大，電路中的總電阻增大，電流減小，根據 U = IR ，則定值電阻兩端的電壓減小，根據串聯電路電壓規律可知，滑動變阻器兩端的電壓增大，電壓表測量滑動變阻器兩端電壓，即電壓表示數增大。 故選 A 。 9、 A 【詳解】 由電路圖可知，兩電阻串聯，電壓表 V 1 測 R 1 兩端的電壓， V 2 測滑動變阻器 R 2 兩端的電壓；當滑片 P 向右滑動時， R 2 接入電路的電阻變大，根據串聯電路分壓規律可知，滑動變阻器 R 2 兩端的電壓將升高，根據串聯電路電壓特點可知，則 R 1 兩端的電壓降低．即 V 1 示數減小， V 2 的示數增大．故選 A ． 10、 D 【詳解】 A ．圖中燈泡與滑動變阻器串聯，電壓表測量燈泡兩端的電壓 U ，電流表測量電路電流 I ，則燈泡的電阻 ，故 A 不符合題意； B ．圖中燈泡與已知電阻 R 0 并聯，并聯電路各支路電壓相等，電流表 A 1 測量經過燈泡的電流 I 1 ，電流表 A 2 測量經過 R 0 的電流 I 2 ，則燈泡的電阻 ，故 B 不符合題意； C ．圖中定值電阻 R 0 與燈泡串聯，電壓表 V 1 測量 R 0 兩端電壓 U 1 ，電壓表 V 2 測量燈泡兩端電壓 U 2 ，根據串聯電路電流處處相等可得，燈泡電阻 ，故 C 不符合題意； D ．圖中定值電阻 R 0 與燈泡串聯，電壓表 V 測量 R 0 兩端電壓 U ，電流表測量電路電流，電源電壓未知，不能求出小燈泡的電阻，故 D 符合題意。 故選 D 。 二、填空題1、 重力勢能 動能 【詳解】 2、 水的比熱容大 吸收 【詳解】 [1] [2] 摩托車長時間行駛，其發動機會發熱，選擇用水作為冷卻劑是因?yàn)樗慕禍匦Ч?，即同等條件下，水能夠吸收更多的熱量。根據比熱容的定義式 ，當質量 m 和溫度變化量 一定時，想要吸收更多的熱量 ，則需要使用比熱容 c 更大的物質，所以用水來作為冷卻劑是因?yàn)樗谋葻崛荽蟆?3、 機械能 做功 【詳解】 [1] [2] 水蒸氣沖動了鍋蓋，水蒸氣內能減小，鍋蓋機械能增大，在此過程中水蒸氣對鍋蓋做功，把內能轉化為機械能，所以相當于熱機的做功沖程。 4、 大于 【詳解】 相同質量的砂石和水吸收相同的熱量，根據物質比熱容的定義式 分析，水比砂石的比熱容大，水的溫度變化小，砂石升高的溫度大于水升高的溫度，即大于 1 ℃。 5、 電鈴響而電動機不工作 并聯 【詳解】 [1][2] 客人按門鈴后，鈴響，但門沒開，主人按鈴后，門開，鈴不響，說明防盜門的按鈕和鈴串聯，控制門鈴，主人房間的按鈕與電動機串聯，控制電動機，鈴與電動機都可以單獨工作，互不影響，它們是并聯。 6、 0.34A 【詳解】 分析該電路圖可知，燈泡 L 1 和 L 2 并聯，電流表 A 2 測量干路電流，電流表 A 1 測量通過 L 2 的電流。由并聯電路總電流等于各支路電流之和的規律可知，通過 L 1 的電流 7、 60 串 【詳解】 [1] [2] 根據串聯電路中的電壓規律可知，串聯電路的總電壓等于各部分電壓之和，每塊電池產生的電壓為 2V ，若要產生 120V 的總電壓，則需要將 60 塊這樣的電池串聯。 8、 橫截面積 小 【詳解】 [1] [2] 影響電阻大小的因素有導體的材料、長度、橫截面積和溫度。導線的橫截面積越大，電阻越小，所以高壓輸電線的橫截面積大，是為了減小電阻，減少電能的損耗。 9、 滑動變阻器 BC 【詳解】 [1] 調光旋鈕通過左右旋轉，改變了接入電路中電阻絲的長度，改變了電阻，因此實際上它是一個滑動變阻器，有的版本也叫電位器。 [2] 臺燈旋鈕順時針旋轉時變亮，說明順時針旋轉后通過燈泡的電流變大了，連入電路的電阻變小了，由圖可知，應接入的是 BC 接線片。 10、 電壓 變大 變大 【詳解】 [1][2][3] 由圖可知，金屬片受到的壓力增大時，滑片下移，滑動變阻器的電阻值變大，電路中的電流變小。根據歐姆定律可知， R 兩端的電壓變小，串聯電路兩端的總電壓一定，則滑動變阻器兩端的電壓變大。滑動變阻器兩端的電壓越大，表示彈簧受到的壓力越大，壓力表與電阻 R '并聯，所以壓力表實際上是一個電壓表。 11、 20 0.3 1.5 【詳解】 [1] 由電路圖可知，兩個電阻是串聯的，則電路的總電阻 [2] 電路中的電流是 [3] 串聯電路中電流處處相等，電壓表測的是 R 1 的電壓，則電壓表的示數 三、計算題1、 (1) 6.3×10 7 J (2)5.25kg 【分析】 （ 1 ）知道水的質量、水的初溫和末溫，根據吸熱公式計算水吸收的熱量； （ 2 ）求出了水吸收的熱量，由題知 Q 吸 =Q 放 ，利用 Q 放 =mq 計算需要完全燃燒多少干木柴． 【詳解】 (1) 水吸收的熱量： Q 吸 =cm 1 △t=4.2×10 3 J/(kg?℃)×250kg×(80℃?20℃)=6.3×10 7 J ， (2) 這些熱量相當于完全燃燒 m 2 千克干木柴放出的熱量， 由 Q 吸 =Q 放 =m 2 q 可得： m 2 = = =5.25kg. 答： (1) 水吸收的熱量是 6.3×10 7 J ； (2) 這些能量相當于完全燃燒 5.25kg 干木柴放出的熱量． 2、 (1)0 ， 0.06A ； (2)1.8V 【詳解】 解： (1) 無風時導線將電壓表短路，電壓表示數為 0 。 R 1 、 R 2 串聯，電路中的電流 (2) 風力最強時，金屬絲滑至電阻絲的最左端，電壓表測量 R 2 兩端電壓為 U = IR 2 = 0.06A×30Ω=1.8V 答： (1) 無風時，塑料片豎直下垂，電壓表示數為 0 ，電路中的電流是 0.06A 。 (2) 風力最強時，金屬絲滑至電阻絲的最左端，電壓表的示數是多少 1.8V 。 四、實驗,探究題1、 B A 質量 煤油 不可靠 燃燒過程中有熱量損失 【詳解】 （ 1 ） [1][2] 為了利用酒精燈的外焰給燒杯充分加熱，安裝器材時需要先固定 B 的位置，然后再調整 A 的位置，并且不要讓溫度計得玻璃泡碰到燒杯壁和燒杯底。 （ 2 ） [3] 為了保證實驗的可靠性，需要控制水的質量相同，這里采用了控制變量法。 （ 3 ） [4] 分析表格數據可知，甲杯水的溫度升高的較快，即煤油燃燒產生的熱量多，所以煤油的熱值大。 （ 4 ） [5][6] 因?yàn)槿剂先紵a(chǎn)生的熱量不能完全被水吸收、存在熱損失，所以直接計算得出的熱值比實際值要小，因此這樣的計算結果不可靠。 2、 并聯電路中，各電燈兩端的電壓相等 并聯電路的總電壓等于各支路兩端的電壓 應該換用不同規格的燈泡，進行多次實驗 3 3 【詳解】 （ 2 ） [1] 猜想是根據生活經驗和物理理論提出合理的猜想，小明可提出猜想：并聯電路中，各電燈兩端的電壓相等。 （ 5 ） [2] 分析實驗數據可知，在同一組實驗中， L 1 兩端電壓， L 2 兩端電壓和電源電壓相等，可以得出實驗結論：并聯電路的總電壓等于各支路兩端的電壓。 （ 6 ） [3] 為得出準確結論，排除結論的偶然性，應多次實驗，所以應該換用不同規格的燈泡，進行多次實驗。 （ 7 ） [4][5] 根據并聯電路的電壓特點，并聯電路的總電壓等于各支路兩端的電壓的結論可得出：燈 L 1 兩端的電壓為 3V ，燈 L 2 兩端的電壓也為 3V 。 3、 b 保護電路 不妥當 應該多次測量求平均值，減小誤差 【詳解】 （ 1 ） [1] [2] 在連接電路時，為了保護電路，避免電路中電流過大燒壞用電器，應該將滑動變阻器調至最大阻值處，即將滑片 P 調至 b 端。 （ 2 ） [3] 圖中電阻 R x 和 R 0 串聯，串聯電路各處電流相同，故 化簡得 （ 3 ） [4][5] 應該進行多次測量求平均值，減小誤差，所以這位同學只進行一次實驗就計算出未知電阻的阻值是不妥當?shù)摹?五、作圖題1、 【詳解】 根據電路圖，將燈泡 L 1 和 L 2 并聯，電流表 A 1 使用 “ 0~0.6A ”的量程，測量經過 L 1 的電流，電流表 A 2 使用 “ 0~3A ”量程，測量經過 L 2 的電流，連接電路如下：
