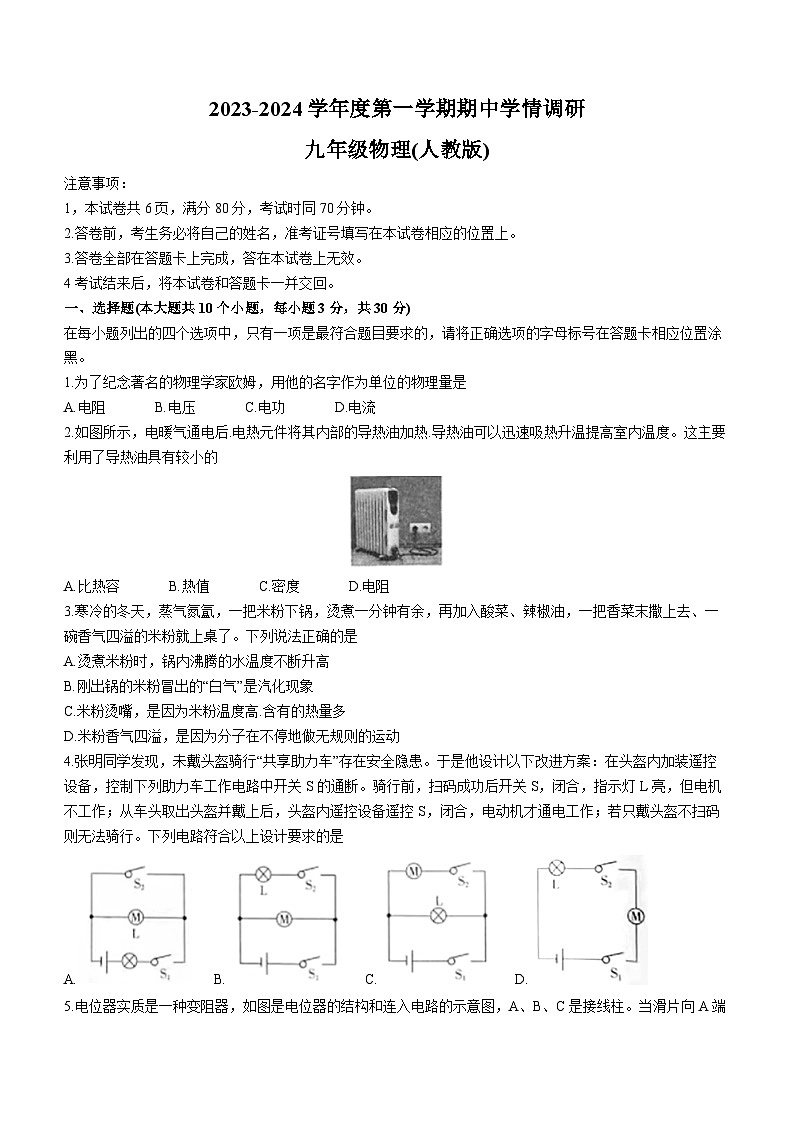

山西省朔州市右玉縣2023-2024學年九年級上學期11月期中物理試題

這是一份山西省朔州市右玉縣2023-2024學年九年級上學期11月期中物理試題，共9頁。試卷主要包含了由歐姆定律，如圖所示電路的電源電壓為1，3A B等內容，歡迎下載使用。
注意事項：
1，本試卷共6頁，滿分80分，考試時同70分鐘。
2.答卷前，考生務必將自己的姓名，準考證號填寫在本試卷相應的位置上。
3.答卷全部在答題卡上完成，答在本試卷上無效。
4考試結來后，將本試卷和答題卡一并交回。
一、選擇題(本大題共10個小題，每小題3分，共30分)
在每小題列出的四個選項中，只有一項是最符合題目要求的，請將正確選項的字母標號在答題卡相應位置涂黑。
1.為了紀念著名的物理學家歐姆，用他的名字作為單位的物理量是
A.電阻 B.電壓 C.電功 D.電流
2.如圖所示，電暖氣通電后.電熱元件將其內部的導熱油加熱.導熱油可以迅速吸熱升溫提高室內溫度。這主要利用了導熱油具有較小的
A.比熱容 B.熱值 C.密度 D.電阻
3.寒冷的冬天，蒸氣氮?dú)瑁话衙追巯洛?，燙煮一分鐘有余，再加入酸菜、辣椒油，一把香菜末撒上去、一碗香氣四溢的米粉就上桌了。下列說法正確的是
A.燙煮米粉時，鍋內沸騰的水溫度不斷升高
B.剛出鍋的米粉冒出的“白氣”是汽化現象
C.米粉燙嘴，是因?yàn)槊追蹨囟雀?含有的熱量多
D.米粉香氣四溢，是因?yàn)榉肿釉诓煌５刈鰺o(wú)規則的運動
4.張明同學發現，未戴頭盔騎行“共享助力車”存在安全隱患。于是他設計以下改進方案：在頭盔內加裝遙控設備，控制下列助力車工作電路中開關S的通斷。騎行前，掃碼成功后開關S，閉合，指示燈L亮，但電機不工作；從車頭取出頭盔并戴上后，頭盔內遙控設備遙控S，閉合，電動機才通電工作；若只戴頭盔不掃碼則無法騎行。下列電路符合以上設計要求的是
A. B. C. D.

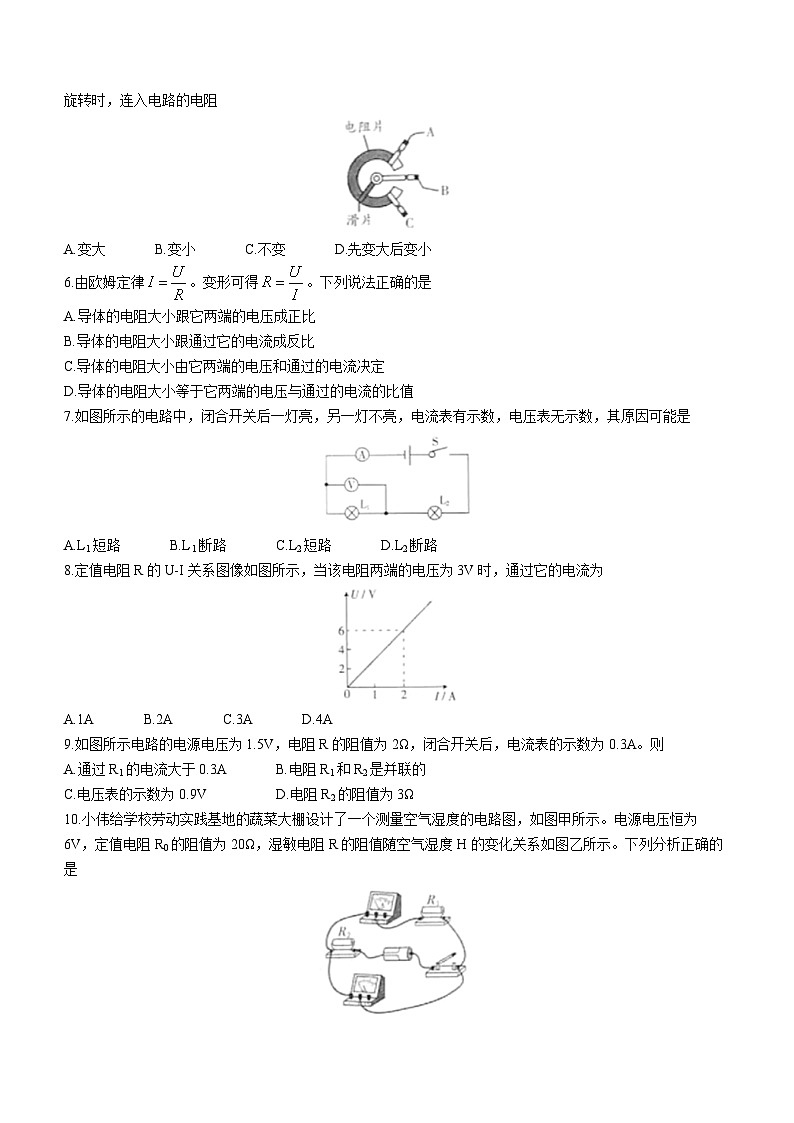

5.電位器實質是一種變阻器，如圖是電位器的結構和連入電路的示意圖，A、B、C是接線柱。當滑片向A端旋轉時，連入電路的電阻
A.變大 B.變小 C.不變 D.先變大后變小
6.由歐姆定律。變形可得。下列說法正確的是
A.導體的電阻大小跟它兩端的電壓成正比
B.導體的電阻大小跟通過它的電流成反比
C.導體的電阻大小由它兩端的電壓和通過的電流決定
D.導體的電阻大小等于它兩端的電壓與通過的電流的比值
7.如圖所示的電路中，閉合開關后一燈亮，另一燈不亮，電流表有示數，電壓表無示數，其原因可能是
A.L1短路 B.L1斷路 C.L2短路 D.L2斷路
8.定值電阻R的U-I關系圖像如圖所示，當該電阻兩端的電壓為3V時，通過它的電流為
A.1A B.2A C.3A D.4A
9.如圖所示電路的電源電壓為1.5V，電阻R的阻值為2Ω，閉合開關后，電流表的示數為0.3A。則
A.通過R1的電流大于0.3A B.電阻R1和R2是并聯的
C.電壓表的示數為0.9V D.電阻R2的阻值為3Ω

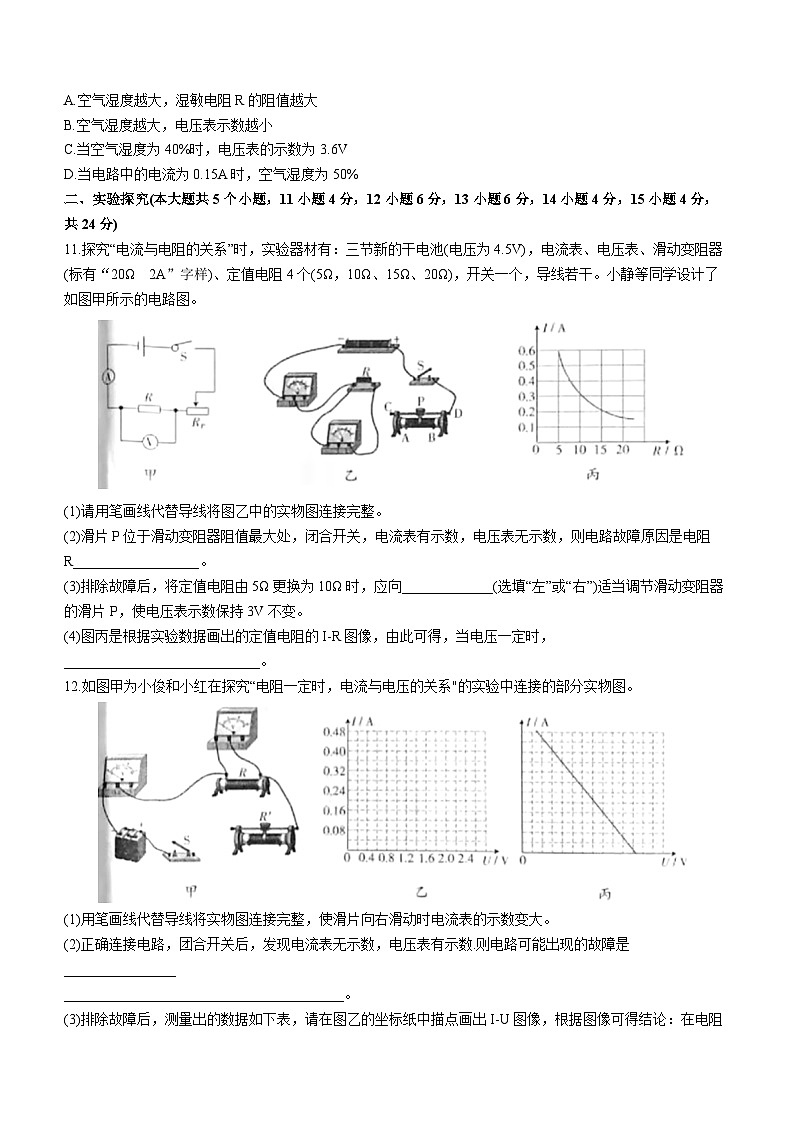

10.小偉給學校勞動實踐基地的蔬菜大棚設計了一個測量空氣濕度的電路圖，如圖甲所示。電源電壓恒為6V，定值電阻R0的阻值為20Ω，濕敏電阻R的阻值隨空氣濕度H的變化關系如圖乙所示。下列分析正確的是
A.空氣濕度越大，濕敏電阻R的阻值越大
B.空氣濕度越大，電壓表示數越小
C.當空氣濕度為40%時，電壓表的示數為3.6V
D.當電路中的電流為0.15A時，空氣濕度為50%
二、實驗探究(本大題共5個小題，11小題4分，12小題6分，13小題6分，14小題4分，15小題4分，共24分)
11.探究“電流與電阻的關系”時，實驗器材有：三節新的干電池(電壓為4.5V)，電流表、電壓表、滑動變阻器(標有“20Ω 2A”字樣)、定值電阻4個(5Ω，10Ω、15Ω、20Ω)，開關一個，導線若干。小靜等同學設計了如圖甲所示的電路圖。
(1)請用筆畫線代替導線將圖乙中的實物圖連接完整。
(2)滑片P位于滑動變阻器阻值最大處，閉合開關，電流表有示數，電壓表無示數，則電路故障原因是電阻R__________________。
(3)排除故障后，將定值電阻由5Ω更換為10Ω時，應向_____________(選填“左”或“右”)適當調節滑動變阻器的滑片P，使電壓表示數保持3V不變。
(4)圖丙是根據實驗數據畫出的定值電阻的I-R圖像，由此可得，當電壓一定時，____________________________。
12.如圖甲為小俊和小紅在探究“電阻一定時，電流與電壓的關系"的實驗中連接的部分實物圖。
(1)用筆畫線代替導線將實物圖連接完整，使滑片向右滑動時電流表的示數變大。
(2)正確連接電路，團合開關后，發現電流表無示數，電壓表有示數.則電路可能出現的故障是________________
________________________________________。
(3)排除故障后，測量出的數據如下表，請?jiān)趫D乙的坐標紙中描點畫出I-U圖像，根據圖像可得結論：在電阻一定時，電流與電壓____________________________。
(4)小俊和小紅分析圖像后得出了結論，為了使結論具有普遍性，小俊提出用剛才的實驗器材增加實驗次數，小紅提出換用不同的定值電阻重復前面的實驗。你覺得科學合理的是__________(選填“小設”或“小紅”)的方案。
(5)他們發現另外一組的同學畫出的圖像(如圖丙)所反映出的規律與自己的不同，請你分析該小組實驗中可能存在的問題是_________________________________________。
13.小明與小軍用兩節干電池作為電源.測量未知電阻Rx的阻值。
(1)小明設計如圖甲所示電路進行測量，請用筆畫線代替導線，在圖乙中替小明完成實驗電路的連接。
(2)閉合開關前，小明應將滑動變阻器的滑片置于_________(選填“A”或“B”)端。
(3)設計電路時，使用了滑動變阻器(0～20Ω)，其作用除了保護電路之外，還有_____________________________
_____________________________________________________。
(4)閉合開關，小明發現電壓表和電流表均無示數。經檢測，出現故障的元件為Rx或滑動變阻器中的一個，則故障原因是____________________________________________。
(5)排除故障后，閉合開關，觀察到電流表的示數很小，電壓表的示數接近3V，移動滑動變阻器的滑片，兩表示數無明顯變化，這是因?yàn)槲粗娮鑂x的阻值______________________________。
(6)請你幫他們?cè)O(shè)計一個記錄實驗數據的表格。
14.小夢在梳頭時發現，與頭發摩擦過的塑料梳子靠近水流時.能把水流吸引到一邊，如圖所示。小夢猜想，摩擦過的梳子對水流的吸引作用可能與摩擦次數、水流的粗細和水的溫度有關。于是，她找來角度測量?jī)x，刻度尺等工具進行多次實驗，實驗現象及數據記錄如下。
(1)實驗中，小夢是通過________________________來判斷梳子對水流的吸引作用。
(2)分析前三次實驗，小夢初步得出結論：摩擦過的梳子對水流的吸引作用與水的溫度無關。你認為此結論是否可靠?并說明原因。_____________________________________________________________________________
_______________________________________________________________________________________________。
(3)分析第2、3兩次實驗，可得出結論：____________________________________________________________。
第3、4次實驗是為了探究摩擦過的梳子對水流的吸引作用與______________________的關系。
15.某校物理環保興趣小組的同學們非常關注當?shù)氐沫h(huán)保問題。他們查閱有關資料了解到：如果生活和工業污水直接排入河流，會使水中的正負離子增多，所以水的導電性可以反映水的污染程度。他們?nèi)?lái)了河流的水樣和自來水進行導電性能的對比，請你幫他們完成實驗。實驗器材：電源、開關、導線、定值電阻，電流表、兩個金屬電極、兩個相同的燒杯，電子秤。
實驗步驟：______________________________________________________________________________________
_______________________________________________________________________________________________。
實驗結論：______________________________________________________________________________________。
三、綜合應用(本大題共7個小題，16、17小題各3分，18小題4分，19小題4分，20小題2分，21小題4分，22小題6分，共26分)
16.新鮮的月餅出爐時，空氣中彌漫著清香，這是___________現象。荷葉上的兩滴水珠相遇時，能匯合成一滴較大的水珠是因?yàn)榉肿又g存在____________(選填“引力”或“斥力”)，隨著太陽的照射，水珠會變小直至“消失”，這是通過____________的方式改變了水珠的內能。
17.如圖所示電路中，電源電壓保持不變，電阻R1與R2是___________聯的。已知R1：R2=2∶3。當開關S閉合時，R1、R2兩端的電壓之比為_(kāi)_________，電流表A1和A2的示數之比為_(kāi)______________。
18.閱讀材料，回答問題。
電吸附技術
電吸附是一種高效無污染的除鹽技術，已經逐漸成為水處理除鹽領域的研究熱點。電吸附的工作原理為：含有陰、陽離子的原液從一端進入由兩電極板相隔而成的空間時，在外加電場作用下，原液中的陰、陽離子就會分別被吸附在電極板上，暫時儲存起來，從而將原液中的離子分離，獲得濃度較低的原液。當吸附過程達到平衡時，再讓電極板上離子重新回到溶液中，達到脫附目的，從而獲得濃度較高的原液。
在電吸附過程中，離子的儲存、釋放是通過吸附、脫附而不是化學反應來實現的，故而能快速充放電，而且由于在充放電時僅產生離子的吸附、脫附，電極結構不會發生變化，所以其充放電次數沒有限制。電吸附技術不涉及電子的得失，用于給電極溶液界面的電極板充電的電壓僅為1.2V，所以電吸附和廄附是一個低電耗、易脫附、低成本的過程。
(1)電吸附技術對充放電次數沒有限制，原因是_____________________________________________________
_________________________________________________。
(2)吸附在正電極板上的是___________(選填“陽離子”或“陰離子”)，支持你判斷的依據是__________________
_________________________________________________________________。
(3)想要讓離子從電極板上脫附，可以采取的措施是__________________________________。
19.在干燥的天氣里用塑料梳子梳頭發，發現越梳頭發越蓬松，如圖甲所示.同時梳子還能吸引碎紙屑，如圖乙所示。請你用所學的物理知識解釋上述兩種現象產生的原因。
20.如圖所示的電路，請?jiān)谔摼€框里填上電表符號(選填”A”或“V”)，使開關S閉合后，電阻R1、R2都可正常工作。
溫馨提示：21、22小題解題過程要有必要的文字說明、計算公式和演算步驟，只寫最后結果不得分。
21.如圖所示.電路中電源電壓為3V，團合開關S后，電流表A的示數為I=0.9A，電流表A，的示數為I1=0.6A。求：
(1)通過電阻R2的電流；
(2)電阻R1、R2的阻值。
22.在如圖所示的電路中，電流表A1的示數是1.6A，電流表A2的示數為0.8A，電流表A3的示數如圖乙所示。試計算：
(1)通過燈泡L3的電流；
(2)通過燈泡L1和L2的電流；
(3)若L2兩端的電壓為3V，則L1兩端的電壓是多少?
2023-2024學年度第一學期期中學情調研
九年級物理(人教版)參考答案
一、選擇題(本大題共10個小題，每小題3分，共30分)
1-5AADCB 6-10DAADD
二、實驗探究(本大題共5個小題，11小題4分，12小題6分，13小題6分，14小題4分，1小題4分，共24分)
11、(1)；(2)短路；(3)右；(4)通過導體的電流與導體電阻成反比
12、(1)；(2)定值電阻R斷路；
(3)；成正比；(4)小紅
(5)電壓表接在了滑動變阻器R'的兩端
13、(1)(答案不唯一)；(2)A
(3)改變定值電阻兩端的電壓；(4)滑動變阻器斷路；(5)太大
(6)
14、(1)水流偏離豎直方向的角度。
(2)不可靠，沒有控制摩擦次數和水流的粗細相同。
(3)摩擦過的梳子對水流的吸引作用與摩擦次數無關。水流粗細
15、示例：
實驗步驟：用兩個燒杯分別裝入自來水和河流水，并放入電子秤保證兩個燒杯所盛水的質量一致。將電源、開關，導線、定值電阻，電流表.兩個金屬電極串聯，且保證兩個金屬電極在兩頭。然后將兩個金屬電極放入自來水燒杯兩端，閉合開關，記錄電流表的示數I1；再將兩個金屬電極放入河流水的燒杯兩端，閉合開關，記錄電流表的示數I2。
實驗結論：若I1>I2，則河流水的電阻更大；若I1
