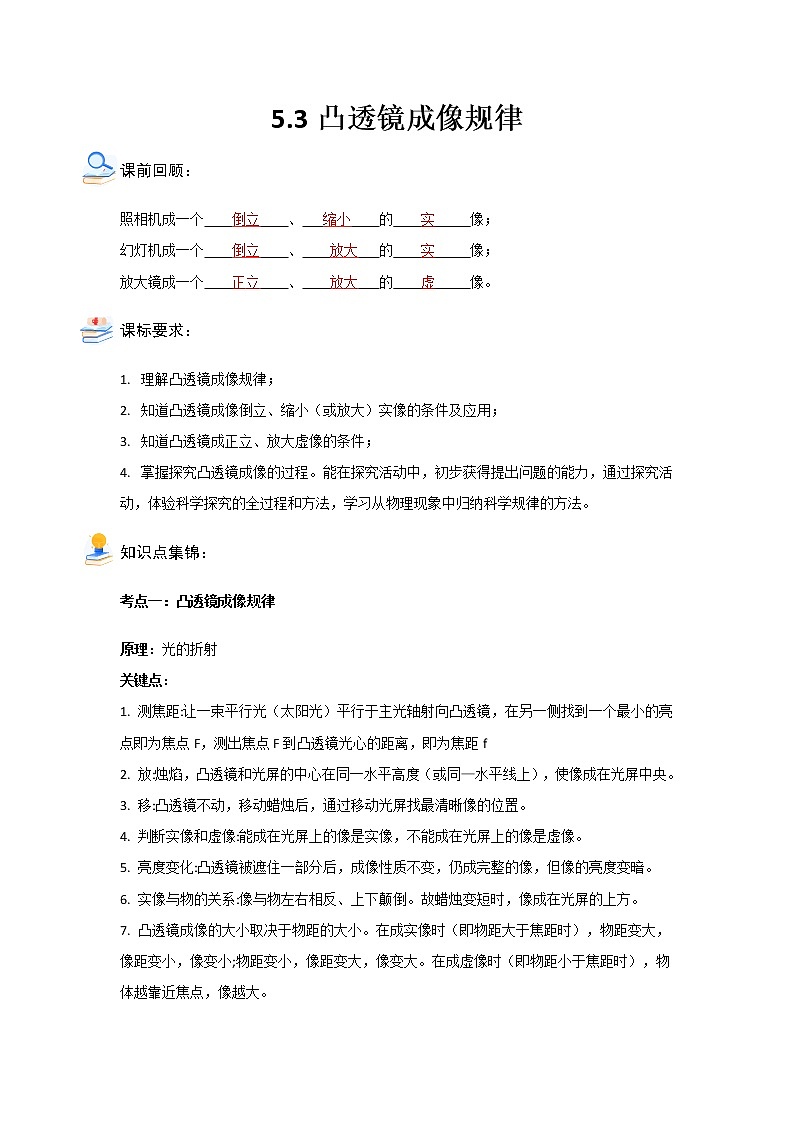

人教版八年級上冊第3節 凸透鏡成像的規律學案設計

這是一份人教版八年級上冊第3節 凸透鏡成像的規律學案設計，文件包含53凸透鏡成像規律2021-2022學年人教版八年級物理上冊docx、53凸透鏡成像規律2021-2022學年人教版八年級物理上冊答案版docx等2份學案配套教學資源，其中學案共11頁， 歡迎下載使用。
照相機成一個 、 的 的像；
幻燈機成一個 、 的 的像；
放大鏡成一個 、 的 的像。
課標要求：
理解凸透鏡成像規律；
知道凸透鏡成像倒立、縮?。ɑ蚍糯螅嵪竦臈l件及應用；
知道凸透鏡成正立、放大虛像的條件；
掌握探究凸透鏡成像的過程。能在探究活動中，初步獲得提出問題的能力，通過探究活動，體驗科學探究的全過程和方法，學習從物理現象中歸納科學規律的方法。
知識點集錦：
考點一：凸透鏡成像規律
原理：光的折射
關鍵點：
測焦距:讓一束平行光（太陽光）平行于主光軸射向凸透鏡，在另一側找到一個最小的亮點即為焦點F，測出焦點F到凸透鏡光心的距離，即為焦距f
放:燭焰，凸透鏡和光屏的中心在同一水平高度（或同—水平線上），使像成在光屏中央。
移:凸透鏡不動，移動蠟燭后，通過移動光屏找最清晰像的位置。
判斷實像和虛像:能成在光屏上的像是實像，不能成在光屏上的像是虛像。
亮度變化:凸透鏡被遮住一部分后，成像性質不變，仍成完整的像，但像的亮度變暗。
實像與物的關系:像與物左右相反、上下顛倒。故蠟燭變短時，像成在光屏的上方。
凸透鏡成像的大小取決于物距的大小。在成實像時（即物距大于焦距時），物距變大，像距變小，像變小;物距變小，像距變大，像變大。在成虛像時（即物距小于焦距時），物體越靠近焦點，像越大。
考點二：常見問題歸納
實驗室提供的凸透鏡的焦距有5cm、10cm和30cm，我們所選的透鏡最好在10cm—20cm之間，太大或太小都不方便。
一焦分虛實，二焦分大??；成實像時，物近像遠像變大；成虛像時，物近像近，像變小。
例題：探究成像規律的實驗中，將蠟燭、凸透鏡、光屏依次放在光具座上如圖所示，請回答以下問題：
遮住凸透鏡的一部分（或者用摔壞的一塊的透鏡），成像會發生什么改變？
如何測量焦距（兩種方法）？
蠟燭焰，凸透鏡，光屏應該怎么放置？這樣放置的原因是？
如果物距大于像距，會成一個什么像？小于，或等于呢？
蠟燭稍微遠離凸透鏡，所成像變模糊，如何移動光屏可以觀察到清晰的像？像會有什么變化？
第一次成一個縮小的像的時候，將光屏和蠟燭對調位置，會出現什么情況？說明了什么？
第一次成一個縮小的像的時候，保持光屏和蠟燭的位置不變，移動凸透鏡，能不能再次觀察到像？是一個什么樣的像？
實驗過程中，蠟燭變短，所成像會在光屏什么位置？如何調整？
在一次清晰成像后，在凸透鏡和光屏之間加入一個凹透鏡或者凸透鏡，或者換一個焦距大（或者?。┑耐哥R，應該如何移動光屏？
在觀察蠟燭的實像的時候，能不能用眼睛直接觀察？
無論怎么移動光屏都得不到像，原因是？應該怎樣觀察這個像？
顯微鏡和望遠鏡的目鏡和物鏡，分別相當于什么？
課后作業：
一、單項選擇題：
1. 將一個凸透鏡正對太陽光，在距凸透鏡10 cm處得到一個最小、最亮的光斑，若將一個物體放在凸透鏡前30 cm處，則可在凸透鏡的另一側得到一個( )
A. 倒立、縮小的實像
B. 倒立、放大的實像
C. 正立、縮小的實像
D. 正立、放大的虛像

2. 如圖所示，燭焰在光屏上成清晰的像．當把蠟燭向左移動一段距離，要在光屏上再次成一個清晰的像，應該( )
A. 保持凸透鏡不動，光屏向左移
B. 保持凸透鏡不動，光屏向右移
C. 保持凸透鏡和光屏都不動
D. 以上做法都不對

3. 如圖所示，是蠟燭通過凸透鏡在光屏上的成像情況，以下器材利用這一成像原理的是( )
A. 放大鏡
B. 電影放映機
C. 照相機
D. 投影儀

4. 小明在“探究凸透鏡成像規律”的實驗中，根據測得的數據得到了物距u跟像距v之間關系的圖像，如圖所示，則下列判斷正確的是（ ）

A．該凸透鏡的焦距是20cm
B．當u=15cm時，在光屏上能得到一個縮小的像
C．把物體從距凸透鏡15cm處移動到30cm處的過程中，像逐漸變小
D．當u=25cm時成放大的像，投影儀就是根據這一原理制成的
二、多項選擇題：
5. 如圖所示是照相機的成像示意圖，以下說法不正確的是（ ）

A．照相機的鏡頭是凸透鏡
B．照相機的鏡頭是凹透鏡
C．所成的像是倒立、縮小的實像
D．所成的像是正立、縮小的實像
6.在探究”凸透鏡成像規律”的實驗中，小峻同學進行了如下實驗：

（1）按如圖甲所示操作，測出本實驗所用凸透鏡的焦距為______cm。
（2）接著小峻調節蠟燭、凸透鏡和光屏的位置如圖乙所示，發現光屏上得到一個倒立、_________（選填“放大“縮小”或“等大”）的清晰實像，生活中的_______（選填“照相機”投影儀”或“放大鏡”）就是利用了這樣的成像原理。
（3）保持圖乙中蠟燭與凸透鏡的位置不變，在蠟燭和透鏡之間加一個近視眼鏡的鏡片，要得到清晰的像應該向________（選填“左”或“右”）移動光屏。

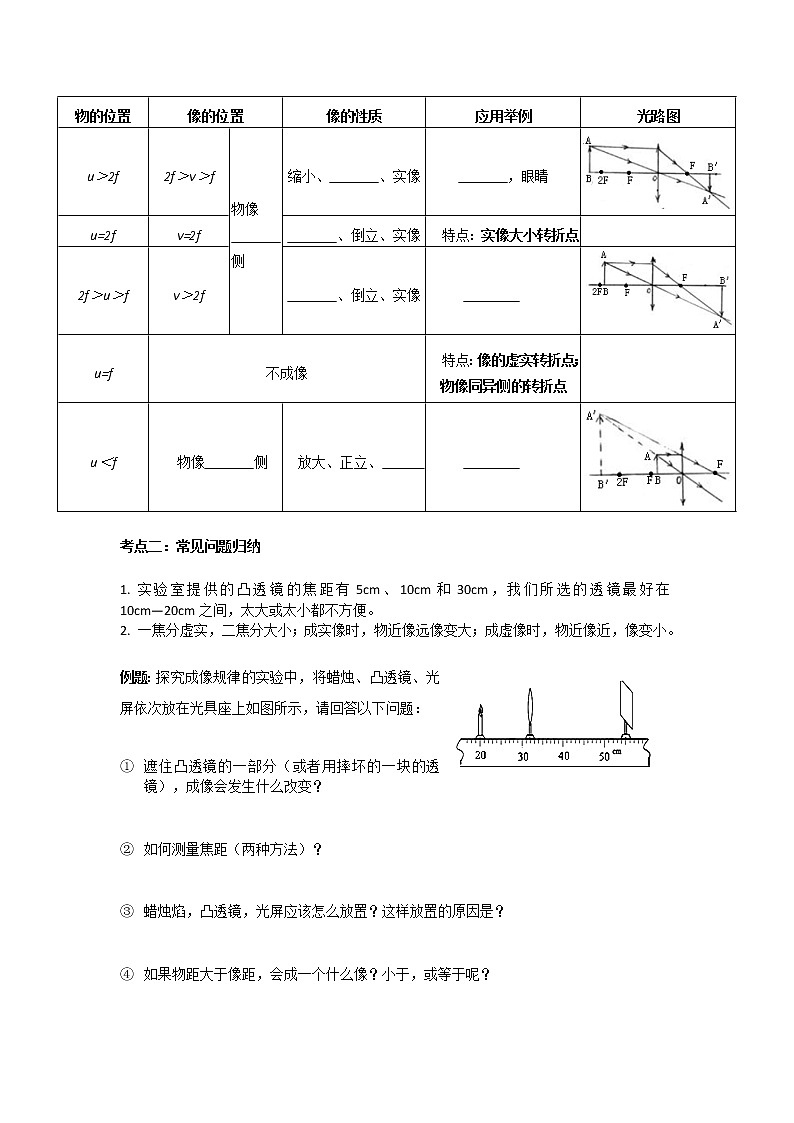

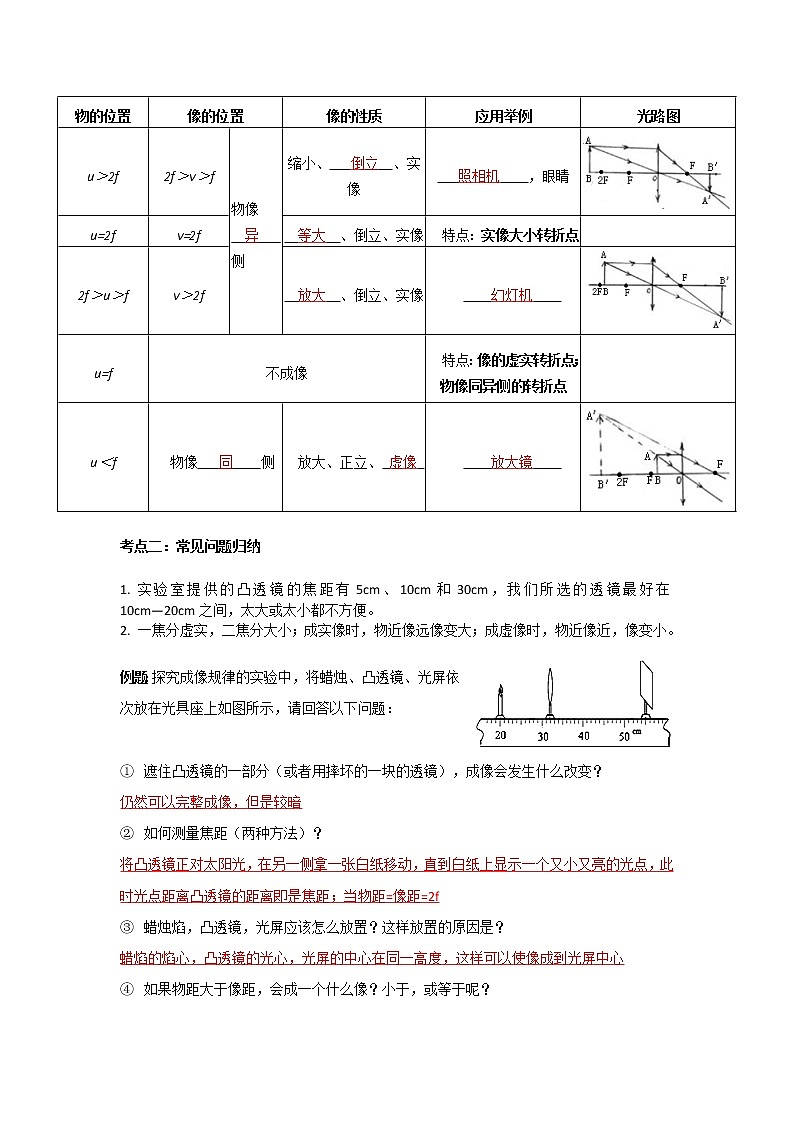

物的位置
像的位置
像的性質
應用舉例
光路圖
u＞2f
2f＞v＞f
物像
側
縮小、 、實像
，眼睛
u=2f
v=2f
、倒立、實像
特點：實像大小轉折點
2f＞u＞f
v＞2f
、倒立、實像

u=f
不成像
特點：像的虛實轉折點；物像同異側的轉折點
u＜f
物像 側
放大、正立、
