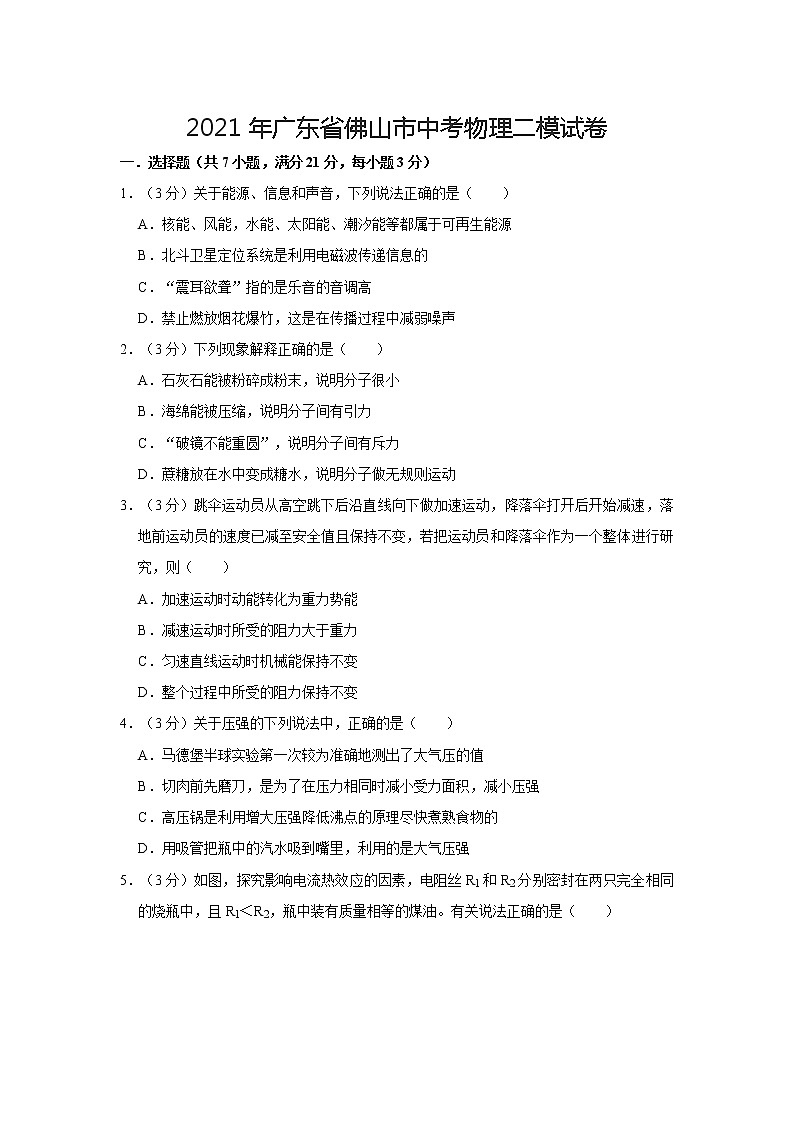

2021年廣東省佛山市中考物理二模試卷

這是一份2021年廣東省佛山市中考物理二模試卷，共21頁。試卷主要包含了生活中常見以下光學現象，金屬體等內容，歡迎下載使用。
1．（3分）關于能源、信息和聲音，下列說法正確的是（ ）
A．核能、風能，水能、太陽能、潮汐能等都屬于可再生能源
B．北斗衛星定位系統是利用電磁波傳遞信息的
C．“震耳欲聾”指的是樂音的音調高
D．禁止燃放煙花爆竹，這是在傳播過程中減弱噪聲
2．（3分）下列現象解釋正確的是（ ）
A．石灰石能被粉碎成粉末，說明分子很小
B．海綿能被壓縮，說明分子間有引力
C．“破鏡不能重圓”，說明分子間有斥力
D．蔗糖放在水中變成糖水，說明分子做無規則運動
3．（3分）跳傘運動員從高空跳下后沿直線向下做加速運動，降落傘打開后開始減速，落地前運動員的速度已減至安全值且保持不變，若把運動員和降落傘作為一個整體進行研究，則（ ）
A．加速運動時動能轉化為重力勢能
B．減速運動時所受的阻力大于重力
C．勻速直線運動時機械能保持不變
D．整個過程中所受的阻力保持不變
4．（3分）關于壓強的下列說法中，正確的是（ ）
A．馬德堡半球?qū)嶒?yàn)第一次較為準確地測出了大氣壓的值
B．切肉前先磨刀，是為了在壓力相同時減小受力面積，減小壓強
C．高壓鍋是利用增大壓強降低沸點的原理盡快煮熟食物的
D．用吸管把瓶中的汽水吸到嘴里，利用的是大氣壓強

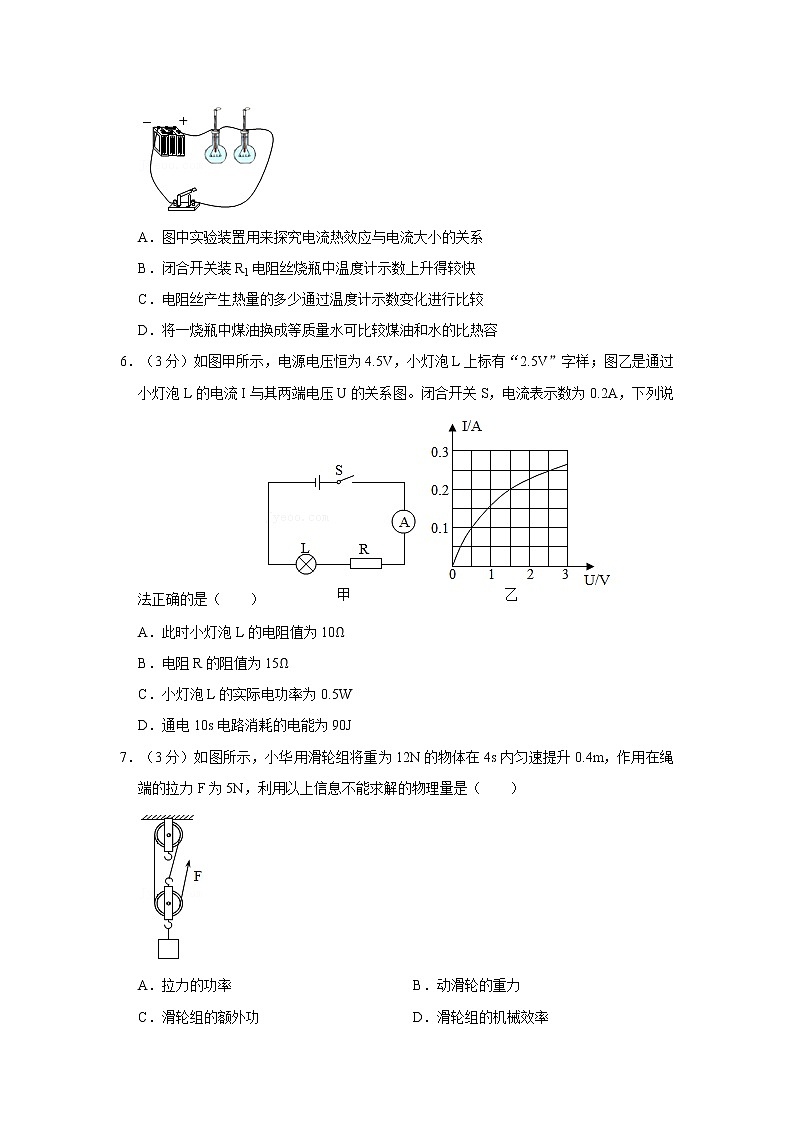

5．（3分）如圖，探究影響電流熱效應的因素，電阻絲R1和R2分別密封在兩只完全相同的燒瓶中，且R1＜R2，瓶中裝有質量相等的煤油。有關說法正確的是（ ）
A．圖中實驗裝置用來探究電流熱效應與電流大小的關系
B．閉合開關裝R1電阻絲燒瓶中溫度計示數上升得較快
C．電阻絲產生熱量的多少通過溫度計示數變化進行比較
D．將一燒瓶中煤油換成等質量水可比較煤油和水的比熱容
6．（3分）如圖甲所示，電源電壓恒為4.5V，小燈泡L上標有“2.5V”字樣；圖乙是通過小燈泡L的電流I與其兩端電壓U的關系圖。閉合開關S，電流表示數為0.2A，下列說法正確的是（ ）
A．此時小燈泡L的電阻值為10Ω
B．電阻R的阻值為15Ω
C．小燈泡L的實際電功率為0.5W
D．通電10s電路消耗的電能為90J
7．（3分）如圖所示，小華用滑輪組將重為12N的物體在4s內勻速提升0.4m，作用在繩端的拉力F為5N，利用以上信息不能求解的物理量是（ ）
A．拉力的功率B．動滑輪的重力
C．滑輪組的額外功D．滑輪組的機械效率

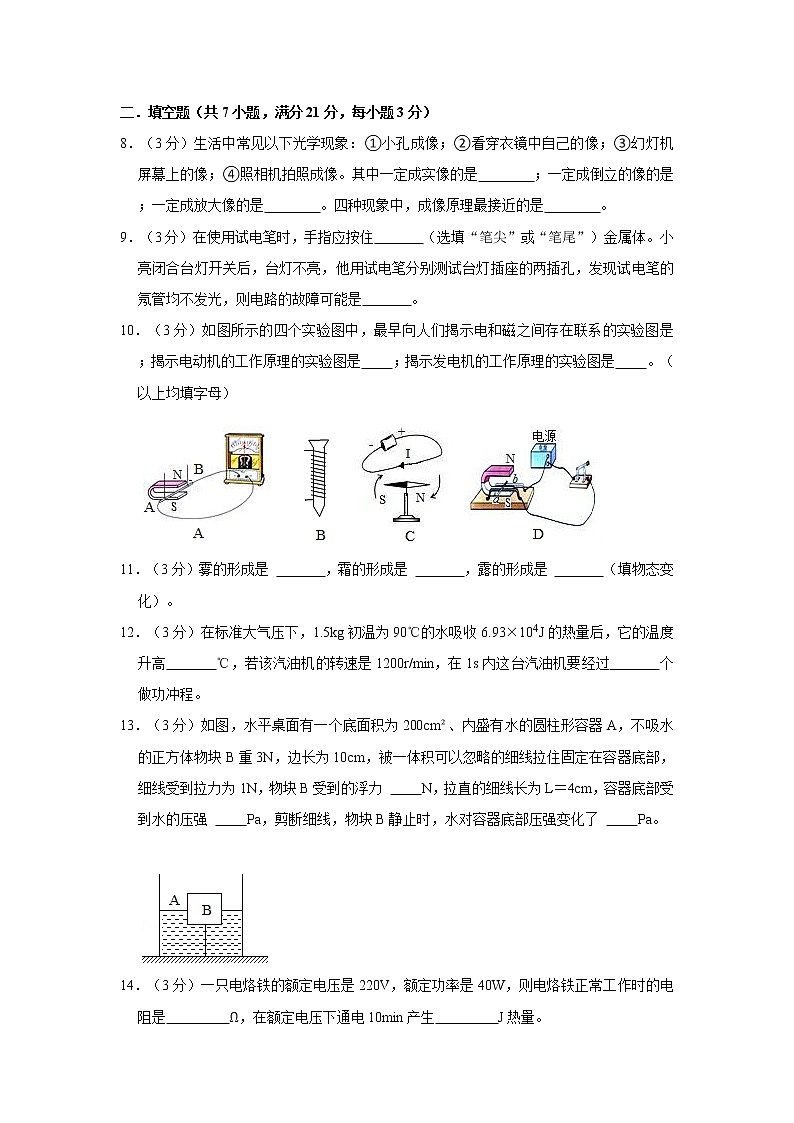

二．填空題（共7小題，滿分21分，每小題3分）
8．（3分）生活中常見以下光學現象：①小孔成像；②看穿衣鏡中自己的像；③幻燈機屏幕上的像；④照相機拍照成像。其中一定成實像的是 ；一定成倒立的像的是 ；一定成放大像的是 。四種現象中，成像原理最接近的是 。
9．（3分）在使用試電筆時，手指應按住 （選填“筆尖”或“筆尾”）金屬體。小亮閉合臺燈開關后，臺燈不亮，他用試電筆分別測試臺燈插座的兩插孔，發現試電筆的氖管均不發光，則電路的故障可能是 。
10．（3分）如圖所示的四個實驗圖中，最早向人們揭示電和磁之間存在聯系的實驗圖是 ；揭示電動機的工作原理的實驗圖是 ；揭示發電機的工作原理的實驗圖是 。（以上均填字母）
11．（3分）霧的形成是 ，霜的形成是 ，露的形成是 （填物態變化）。
12．（3分）在標準大氣壓下，1.5kg初溫為90℃的水吸收6.93×104J的熱量后，它的溫度升高 ℃，若該汽油機的轉速是1200r/min，在1s內這臺汽油機要經過 個做功沖程。
13．（3分）如圖，水平桌面有一個底面積為200cm2、內盛有水的圓柱形容器A，不吸水的正方體物塊B重3N，邊長為10cm，被一體積可以忽略的細線拉住固定在容器底部，細線受到拉力為1N，物塊B受到的浮力 N，拉直的細線長為L＝4cm，容器底部受到水的壓強 Pa，剪斷細線，物塊B靜止時，水對容器底部壓強變化了 Pa。
14．（3分）一只電烙鐵的額定電壓是220V，額定功率是40W，則電烙鐵正常工作時的電阻是 Ω，在額定電壓下通電10min產生 J熱量。
三．作圖題（共3小題，滿分7分）
15．（2分）如圖所示，人在水中看到空氣中有一個發光點S′，其實是由S發出的一束光，經過水面折射后到達了人的眼睛。
（1）畫出這個光路的入射光線、反射光線和折射光線。
（2）在光路圖中標出反射角。
16．（3分）在圖中，木塊靜止在地面上，畫出木塊受到的重力G和支持力F支。
17．（2分）根據通電螺線管的磁感線方向，在括號里分別標注出電源的“+”“﹣”極和靜止的小磁針的“N”“S”極。
四．填空題（共4小題，滿分20分）
18．（4分）如圖，物體長度是 cm，溫度計示數是 ℃，如圖丙停表的讀數為 s。
19．（3分）如圖所示是用來測量電能的儀表，這只電表此時的讀數是 kW?h，當電路中只有一個電飯煲接入電路，正常工作12min，發現此電能表的轉盤轉過了500轉。則這個電飯煲的額定功率是 W。
20．（6分）如圖，探究光的反射規律時，在平面鏡上垂直放置一塊光屏，光屏由可繞ON折轉的E、F兩塊板組成，讓一束光貼著光屏左側的E板沿AO方向射到O點，在右側F板上能看到反射光線OB。
（1）實驗時，能從光屏前各個不同方向看到光的傳播路徑，這是因?yàn)楣庠诠馄辽习l(fā)生了 （填“鏡面反射”或者“漫反射”）；
（2）若將F板向后折轉一定角度，則在F板上 （填“能”或者“不能”）看到反射光，說明 。
（3）某同學利用該套實驗器材，選擇入射角分別為15°、30°、45°的光線進行實驗，結果得到了不同的數據，如表所示，經檢查，三次實驗中的測量值都是準確的，但總結的規律卻與反射定律相違背，你認為其中的原因是 。
21．（7分）有一個阻值未知的定值電阻Rx（阻值6Ω～10Ω）和一個標有“0.3A”字樣的小燈泡（阻值約為10Ω），要求測出Rx的阻值和小燈泡的額定功率。
（1）圖甲是小明用伏安法測量Rx阻值的實物電路，電源電壓恒為3V，滑動變阻器規格是“10Ω 2A”。
①甲圖中有一根導線連接錯誤，請?jiān)谠搶?dǎo)線上畫“×”，并在圖上改正（所畫的導線不能交叉）。
②改正電路后，正確操作，當電壓表示數為1.8V時，電流表的示數如圖乙所示，則Rx阻值為 Ω。
（2）小華利用圖丙所示實物電路測出了小燈泡的額定功率。電阻箱R0的規格是“0～999.9Ω”，電源電壓約為6V。請?jiān)诳瞻滋幪钌线m當內容。
①斷開S2，閉合S1，調節電阻箱和滑動變阻器，直到 ，記下此時電阻箱的阻值。
②斷開S1，在M、N間接入一個元件后，正確操作可以完成測量任務。以下四個元件：
a.一根導線；
b.5Ω電阻；
c.30Ω電阻；
d.電阻箱。
其中符合要求的有 （填字母），操作過程中， （選填“需要”或“不需要”）調節滑動變阻器。
五．計算題（共2小題，滿分13分）
22．（6分）如圖所示，質地均勻的正方體物體Q位于足夠?qū)挼哪景錙B上，木板重不計，可繞O點轉動，在A處用細繩拴住呈水平狀，已知細繩所能承受的最大拉力為240N，OA＝50cm，OB＝300cm，物體Q的邊長為20cm，物體重G＝80N，求：
（1）物體對木板的壓強；
（2）物體Q從細繩處以0.1m/s的速度向B處移動，細繩剛好被拉斷時所用的時間。
23．（7分）如圖所示，R1為定值電阻，R2為滑動變阻器，其上標有“20Ω 1A”字樣，燈泡上標有“6V 3W”的字樣（不考慮燈泡燈絲的電阻變化）。只閉合S、S1，當移動滑片到中點位置時，燈泡正常發光；只閉合S、S2，當移動滑片到b端位置時，電壓表的示數為3V。求：
（1）電源電壓。
（2）電阻R1的阻值。
（3）閉合S、S1、S2，當移動滑片到a端位置時，電路中的總功率（計算結果取整數）。
六．綜合能力題（共3小題，滿分18分）
24．（5分）請閱讀《郭守敬望遠鏡》并回答問題。
郭守敬望遠鏡
“星漢燦爛，若出其里”。漫天星光絕大多數來自宇宙中的恒星。怎樣知道這些遙遠且熾熱的恒星的成分呢？用光譜!我們知道，陽光通過三棱鏡后會發生色散，形成一條按照一定順序排列的彩色光帶，我們稱之為光譜。太陽是恒星，因此太陽的光譜是一種恒星光譜。恒星光譜包含了恒星的很多“戶口”信息，比如化學成分、密度、氣壓、溫度、恒星年齡等。恒星光譜除了包含恒星自身的信息之外，還能告訴我們恒星以及它所在的星系是在遠離，還是在靠近我們，甚至還能告訴我們遠離或靠近的速度有多大。觀測表明，恒星或星系遠離我們的速度與它跟我們之間的距離成正比，根據恒星或星系遠離我們的速度可以知道這個恒星或星系距離我們有多遠。
光譜望遠鏡是獲取恒星光譜的有力工具。目前世界上最好的光譜望遠鏡是由中國天文學家自主研制的，以元代著名天文學家、數學家、水利工程專家郭守敬名字命名的“郭守敬望遠鏡”，如圖所示，它可以將接收到的恒星的光會聚后通過色散系統形成恒星光譜，進而獲取恒星的信息。它能夠同時觀測4000個天體，是當今世界上光譜獲取效率最高的望遠鏡。在剛剛過去的七年巡天觀測中（所謂“巡天觀測”，就好比是“給天上的星星做‘人口’普查“），郭守敬望遠鏡共獲取1125萬條光譜，成為世界上第一個獲取恒星光譜數突破千萬量級的天文望遠鏡。我國科學家通過對這些恒星光譜的分析，繪制成了一個包含636萬組恒星光譜參數的星表，重新確立了銀河系暈的內扁外圓的結構，并取得了其他一些令世界矚目的重大發現，這在某種程度上增強了人類尋找另一個“地球”和地外生命的信心!
日前，郭守敬望遠鏡已開啟新一輪的“霸氣”巡天觀測征程。使用郭守敬望遠鏡可以“普查”銀河系更多的恒星，以它的觀測能力，北半球天空仍然有約一億顆星可觀測，可以讓“普查”資料更全面、更詳細，更好地幫助我們了解銀河系的歷史、現狀和未來。
請根據上述材料，回答下列問題：
（1）恒星發出的光經郭守敬望遠鏡的光學系統形成恒星光譜的現象屬于光的 現象。
（2）我國科學家通過分析恒星光譜確立了 的內扁外圓新結構。
（3）已知“長蛇星Ⅱ系團”距離我們約33億光年，它遠離我們的速度約為6×104km/s，請你根據文中信息，估算遠離我們的速度約為4×104km/s的“牧夫座星系團”距離我們約 億光年。
25．（6分）為了鑒別一個機器零件是由什么金屬制成的，同學們進行了如下實驗：
（1）調節天平橫梁平衡時，指針指在如圖甲的位置。應將平衡螺母適當向 （選填“左“或“右”）調節。
（2）某同學測零件質量過程中，橫梁平衡時，右盤中的砝碼及游碼在標尺上的位置如圖乙所示，此時他突然想起，調節橫梁平衡之前，忘記將游碼移至標尺左端零刻度線處。于是，他取下砝碼和機器零件，將游碼向左移動，當游碼的示數為0.6g時，天平恰好平衡，則機器零件的質量為 g。
（3）用如圖丙的方法測出機器零件的體積為 cm3。
（4）利用測量出的準確數據，算出該機器零件的密度恰好和密度表中某種金屬的密度相同。
由此做出的鑒別結果是：
該機器零件可能是由這種金屬制成，還存在的其他可能有：
① ；
② 。
26．（7分）閱讀下列短文，回答問題
在3D打印筆中裝入塑料條，接通電源，等待一段時間后即可擠出熱熔的塑料，塑料在空氣中迅速冷卻變成特定的形態（如圖甲）。其內部電路如圖乙，R1、R2是相同的PTC發熱電阻。單個PTC的電阻與溫度的關系如圖丙。
PTC是一種新型的半導體陶瓷材料，它以鈦酸鋇為主，滲入多種物質后加工而成。目前家用的陶瓷暖風器、陶瓷電熱水壺等就是用這種材料做成的。
PTC有一個根據需要設定的溫度，低于這個溫度時，其電阻隨溫度的升高而減小，高于這個溫度時，電阻值則隨溫度的升高而增大，我們把這個設定的溫度叫“居里點溫度”，用PTC材料制成的電熱器具有發熱、控溫雙重功能，應用十分廣泛。
（1）打印筆工作時，PTC電阻發熱，塑料受熱會逐漸變軟變稀?？梢?，塑料 （選填“是”或“不是”）晶體；
（2）打印筆工作有快、慢兩擋，快擋打印時，圖中開關S1應處于 狀態，若此時溫度為250℃，打印筆的電功率是 ；
（3）打印筆正常工作時的溫度能自動穩定在250℃左右，結合圖丙信息，說明理由 ；
（4）家用固體電熱滅蚊器也是使用PTC陶瓷電熱元件，圖丁為其電阻隨溫度變化的圖像，由圖可知，該P(yáng)TC材料的居里點溫度為 ℃；
（5）家用固體電熱滅蚊器工作時的溫度基本恒定在165℃左右，若它的溫度高于165℃，電阻 ，功率 ，使其溫度降低（以上均填變化情況），反之，也能自動調節。因此用PTC材料制成的電熱器具有自動調節功能。
參考答案
一．選擇題（共7小題，滿分21分，每小題3分）
1．解：
A、太陽能、風能、水能、潮汐能，能夠源源不斷的從自然界得到的能源，是可再生能源；而核能短期內不能從自然界得到補充，是不可再生能源，故A錯誤；
B、北斗衛星定位系統是利用電磁波來傳遞信息的，故B正確；
C、“震耳欲聾”是指聲音響度很大，故C錯誤；
D、禁止燃放煙花爆竹，這是在聲源處減弱噪聲，故D錯誤。
故選：B。
2．解：A、石灰石能被粉碎成粉末，每一粉末顆粒仍包含有大量的石灰石分子，此現象不能說明分子很小，故A不符合題意。
B、海綿能被壓縮，是力使海綿發生了形變，不能說明分子間有引力，故B不符合題意。
C、“破鏡不能重圓”，是因?yàn)殓R子碎片接觸時達不到產生分子力作用的距離，不能說明分子間有斥力，故C不符合題意。
D、蔗糖放在水中變成糖水，是因?yàn)檎崽欠肿訑U(kuò)散進入到水中，說明分子做無規則運動，故D符合題意。
故選：D。
3．解：
A、加速運動時，整體的質量不變，速度變大，動能變大，高度變小，重力勢能變小，重力勢能轉化為動能，故A錯誤；
B、減速運動時合力的方向是向上的，所受的阻力大于重力，故B正確；
C、勻速直線運動時，整體的質量不變，高度變小，重力勢能變小，速度不變，動能不變，機械能為動能和勢能的和，所以機械能保持減小，故C錯誤；
D、加速運動時，合力的方向向下，阻力小于裝備的總重力；勻速直線運動時，阻力等于裝備的總重力；減速運動時阻力大于重力，所以阻力是變化的，故D錯誤。
故選：B。
4．解：A、馬德堡半球?qū)嶒?yàn)證明了大氣壓的存在，而托里拆利實驗測出了大氣壓的數值，故A錯誤；
B、切肉前先磨刀，是為了在壓力相同時減小受力面積，增大壓強，故B錯誤；
C、高壓鍋煮食物熟得快，是利用氣壓越大沸點越高的原理，故C錯誤；
D、用吸管從瓶子中吸汽水時，是利用大氣壓工作的。當吸氣時，吸管中的氣壓減小，汽水在大氣壓的作用下進入嘴里，故D正確；
故選：D。
5．解：A、由圖可知，兩電阻絲串聯，電流相同，通電時間也相同，但電阻不同，故該實驗探究的是電流產生的熱量與電阻的關系。故A錯誤；
B、由焦耳定律Q＝I2Rt可知，電流和通電時間相同時，電阻越大，放出的熱量越多，由于R1＜R2，故R2放出的熱量多，溫度計示數升的高。故B錯誤；
C、通電后電流通過電阻絲做功，產生熱量使煤油的溫度升高，通過觀察溫度計的示數大小來判斷電流產生的熱量的多少，這個研究方法可以稱之為轉換法。故C正確；
D、要比較水和煤油的比熱容，則應讓水和煤油的質量相等、吸收的熱量（加熱時間）相等，由溫度的變化大小得出比熱容的大小關系。故用相同質量的水代替煤油，兩瓶中都有相同阻值相同的電阻絲，電阻相等。故D錯誤。
故選：C。
6．解：由電路圖可知，L與R串聯，電流表測電路中的電流，
由圖象可知，電流表的示數為0.2A時，燈泡兩端的電壓UL＝1.5V，
由I＝可得，此時小燈泡的電阻：
RL＝＝＝7.5Ω，故A錯誤；
燈泡的實際功率：
PL＝ULI＝1.5V×0.2A＝0.3W，故C錯誤；
因串聯電路中總電壓等于各分電壓之和，
所以，電阻R兩端的電壓：
UR＝U﹣UL＝4.5V﹣1.5V＝3V，
則電阻R的阻值：
R＝＝＝15Ω，故B正確；
通電10s電路消耗的電能：
W＝UIt＝4.5V×0.2A×10s＝9J，故D錯誤。
故選：B。
7．解：A、由圖知，n＝3，繩子自由端移動的距離s＝nh＝3×0.4m＝1.2m，
拉力做的功（總功）：
W總＝Fs＝5N×1.2m＝6J，
拉力的功率：
P＝＝＝1.5W，所以拉力的功率可求，故A不符合題意；
B、不計繩重和摩擦，拉力F＝（G動+G），
動滑輪的重力：G動＝nF﹣G＝3×5N﹣12N＝3N，
因?yàn)轭}目沒有提供“不計繩重和摩擦”的條件，所以動滑輪重力不可求，故B符合題意；
C、拉力做的有用功：W有用＝Gh＝12N×0.4m＝4.8J，
額外功：W額＝W總﹣W有用＝6J﹣4.8J＝1.2J，所以滑輪組的額外功可求，故C不符合題意；
D、滑輪組的機械效率：
η＝＝×100%＝80%，所以滑輪組的機械效率可求，故D不符合題意，
故選：B。
二．填空題（共7小題，滿分21分，每小題3分）
8．解：①小孔成像，是由光的直線傳播形成的實像；②看穿衣鏡中自己的像，屬于平面鏡成像，成的是正立的虛像，是由光的反射形成的；③幻燈機屏幕上的像，屬于凸透鏡成像，成倒立、放大的實像；④照相機拍照成像，成倒立、縮小的實像；
其中一定成實像的是①③④；一定成倒立的像的是①③④；一定成放大像的是③；四種現象中，成像原理最接近的是③④，都屬于折射。
故答案為：①③④；①③④；③；③④。
9．解：使用試電筆時筆尖應該接觸被測導線，手指按住筆尾金屬體；
當測電筆分別測試電燈兩接線處和插座的兩孔時，測電筆的氖管都不發光，說明火線上沒有電，即火線斷路。
故答案為：筆尾；進戶火線斷了。
10．解：
A圖是探究電磁感應現象的實驗裝置，導體做切割磁感線運動且電路是閉合的，電路中才會產生感應電流，是發電機原理；
B圖是電磁鐵的實驗裝置；
C圖是奧斯特實驗的裝置，該實驗最早揭示了電和磁之間存在聯系；
D圖是在蹄形磁體的磁場中放置了一個通電的導體，通電導體運動，就說明了通電導體在磁場中會受力轉動，這是電動機的原理。
故答案為：C；D；A。
11．解：霧、露都是水蒸氣遇冷液化形成的液態小水滴；
霜是水蒸氣遇冷直接凝華形成的固態小冰晶。
故答案為：液化；凝華；液化。
12．解：（1）由Q吸＝cm（t﹣t0）可得，理論上水的末溫：
t＝+t0＝+90℃＝101℃，
因在標準大氣壓下水的沸點為100℃，水沸騰后溫度不變，
所以，水的實際末溫為100℃，則水升高的實際溫度△t＝100℃﹣90℃＝10℃；
（2）汽油機的轉速是1200r/min＝20r/s，即汽油機的飛輪每秒轉20轉，
因飛輪每轉2圈完成工作循環、對外做功1次，則在1s內這臺汽油機要完成10個工作循環，要經過10個做功沖程。
故答案為：10；10。
13．解：
（1）木塊受到豎直向上的浮力、豎直向下的重力和拉力作用，
根據力的平衡條件可得，木塊B受到的浮力：F浮＝GB+F拉＝3N+1N＝4N；
（2）由F?。溅裧V排可得，排開水的體積：
V排＝＝＝4×10﹣4m3，
木塊的底面積S木＝10cm×10cm＝100cm2＝1×10﹣2m2。
木塊浸入水中的深度：h′＝＝＝0.04m＝4cm，
則水的深度h＝h′+L＝4cm+4cm＝8cm＝0.08m，
容器底部受到水的壓強：
p＝ρ水gh＝1.0×103kg/m3×10N/kg×0.08m＝800Pa；
剪斷細線，物塊B靜止時，處于漂浮狀態，所受浮力F浮′＝G＝3N，
由F浮＝ρgV排可得，此時排開水的體積：
V排′＝＝＝3×10﹣4m3，
則水面下降的高度△h＝＝＝0.005m，
水對容器底部壓強變化量△p＝ρ水gh＝1.0×103kg/m3×10N/kg×0.005m＝50Pa。
故答案為：4；800；50。
14．解：（1）根據P＝UI＝可得它正常工作時的電阻：
R＝＝＝1210Ω；
（2）在額定電壓下，P＝P額＝40W，
則通電10min產生的熱量：Q＝W＝Pt＝40W×600s＝2.4×104J。
故答案為：1210；2.4×104。
三．作圖題（共3小題，滿分7分）
15．解：經分析，先連接人眼與發光點的像S'的連線，與水面交點為O，連接SO為入射光線，O與人眼連線為折射光線；過O作法線，根據反射角等于入射角畫出反射光線并標出反射角，如圖所示：
16．解：重力從重心豎直向下畫，標出符號G，支持力從重心豎直向上畫，標出符號F支，注意兩個力大小相等，所畫的長度要相等。如圖所示：
17．解：在磁體的外部磁感線從N極出來，回到S極，所以螺線管的左端為N極，右端為S極，根據安培定則可知，電源的左端為正極；根據磁極間的相互作用規律可知，小磁針的左端為N極，右端為S極，如圖所示：
四．填空題（共4小題，滿分20分）
18．解：由圖知：
①刻度尺上1cm之間有10個小格，所以一個小格代表的長度是0.1cm＝1mm，即此刻度尺的分度值為1mm；物體左側與0刻度線對齊，右側在2.3cm與2.4cm之間，估讀為2.34cm；
②溫度計上10℃之間有10個小格，所以一個小格代表的溫度是1℃，即此溫度計的分度值為1℃；“40”在“30”的上方，液柱最高處在兩者之間，所以顯示的溫度高于0℃，為36℃；
③在秒表的中間表盤上，“5”、“6”中間有兩個小格，所以一個小格代表0.5min，指針在“5”和“6”之間，偏向“6”一側，所以分針指示的時間為5min；
在秒表的大表盤上，1s之間有10個小格，所以一個小格代表0.1s，指針在37.5s處，所以秒針指示的時間為37.5s，即秒表的讀數為5min37.5s＝5×60s+37.5s＝337.5s。
故答案為：2.34；36；337.5。
19．解：
（1）電能表示數的單位是kW?h，最后一位為小數，所以此時的示數為：8815.6kW?h；
（2）2500r/kW?h表示電路中每消耗1kW?h的電能，電能表的轉盤轉2500轉，
則轉盤轉500轉，電飯煲消耗的電能：W＝kW?h＝0.2kW?h，
電飯煲的額定功率：P＝＝＝1kW＝1000W。
故答案為：8815.6；1000。
20．解：（1）實驗時從光屏前不同的方向都能看到光的傳播路徑，是由于光屏表面凹凸不平，光在這里發生了漫反射的緣故；
（2）若將F板向后折轉一定的角度，則在F板上不能看到反射光，在光屏上不能看到反射光，但此時的入射光線、反射光線仍在同一平面內；
（3）根據反射定律，反射角等于入射角，反射角是反射光線與法線的夾角，入射角是入射光線與法線的夾角，當入射角分別為15°、30°、45°時，反射光線與法線的夾角，即反射角也應分別是15°、30°、45°，不是75°，60°45°，而75°，60°，45°正好是反射光線與鏡面的夾角。
故答案為：（1）漫反射；（2）不能；入射光線、反射光線、法線在同一平面內；（3）該同學測量的是反射光線與平面鏡之間的夾角。
21．解：（1）①電流表應和待測電阻串聯，電壓表應和待測電阻并聯，待測電阻和變阻器串聯，電路圖如下：
②電流表選擇小量程，分度值為0.02A，電流為0.24A，待測電阻為Rx＝＝＝7.5Ω；
（2）①此時為串聯電路，調節電阻箱和滑動變阻器，直到電流表示數0.3A，此時燈泡正常發光。
②a、因?qū)Ь€電阻為0，小于燈泡正常工作的電阻（約10Ω），所以斷開S1，在M、N間接入導線，不調節變阻器，閉合S2，變阻箱R0阻值調大，使電流表示數等于0.3A，利用等效替代法，此時電阻箱R0增加的電阻值△R0等于燈泡正常工作時的電阻，可通過P＝I2△R0計算燈泡電功率；
b、因5Ω定值電阻的阻值小于燈泡正常工作的電阻（約10Ω），所以斷開S1，在M、N間接入5Ω定值電阻，不調節變阻器，閉合S2，變阻箱R0阻值調大，使電流表示數等于0.3A，利用等效替代法，此時電阻箱R0增加的電阻值△R0與5Ω定值電阻的阻值之和等于燈泡正常工作時的電阻，可通過P＝I2（△R0+5Ω）計算燈泡電功率；
c、斷開S1，在M、N間接入30Ω定值電阻，閉合S2，因電源電壓約6V，即使滑動變阻器的接入電阻為0，電路中的電流約為：Ic＝＝0.2A＜0.3A，不能求得燈泡的額定電功率；
d、斷開S1，不調節變阻箱和變阻器，利用等效替代法，在M、N間接入一個電阻箱R，閉合S2，使電流表示數等于0.3A，此時新接入電阻箱電阻等于燈泡電阻，可通過P＝I2R計算燈泡電功率；
故選：abd，同時不需要調節滑動變阻器。
故答案為：（1）①如上圖；②7.5；（2）①電流表示數為0.3A；②abd；不需要。
五．計算題（共2小題，滿分13分）
22．解：（1）物體對木板的壓力：F＝G＝80N，
物體與木板的接觸面積：S＝a2＝（20cm）2＝400cm2＝0.04m2，
物體對木板的壓強：p＝＝＝2000Pa；
（2）設物體到達C點剛好拉斷前瞬間，由杠桿平衡條件可得F最大?OA＝G?OC，
則OC＝＝＝150cm，
物體移動的距離s＝OC﹣OA﹣Q＝150cm﹣50cm﹣×20cm＝90cm＝0.9m，
由v＝可得，細繩剛好被拉斷時所用的時間t＝＝＝9s。
答：（1）物體對木板的壓強為2000Pa；
（2）細繩剛好被拉斷時所用的時間為9s。
23．解：（1）只閉合S、S1，燈泡和滑動變阻器串聯接入電路，當移動滑片到中點位置時，滑動變阻器接入電路的電阻：R2′＝R2＝＝10Ω，
此時燈泡正常發光，燈泡上標有“6V 3W”，燈泡兩端電壓為6V，通過燈泡的電流：I＝＝＝0.5A，
串聯電路各處電流相等，所以滑動變阻器兩端的電壓為：U2′＝IR2′＝0.5A×10Ω＝5V，
串聯電路總電壓等于各部分電壓之和，所以電源電壓：U＝UL+U2′＝6V+5V＝11V；
（2）只閉合S、S2，定值電阻和滑動變阻器串聯接入電路，當移動滑片到b端位置時，滑動變阻器接入電路最大阻值，
電壓表的示數為3V，電壓表測滑動變阻器兩端電壓，此時通過電路的電流：I′＝＝＝0.15A，
定值電阻兩端的電壓：U1＝U﹣Ub＝11V﹣3V＝8V，
定值電阻的阻值：R1＝＝≈53.3Ω；
（3）閉合S、S1、S2，當移動滑片到a端位置時，滑動變阻器接入電路的電阻為0，定值電阻和燈泡并聯接入電路，
定值電阻的功率為：P1＝＝≈2.27W，
小燈泡兩端電壓為11V，遠超過小燈泡額定電壓，小燈泡燒壞，所以燈泡的功率為0，電路的總功率等于R1消耗的電功率，即P＝P1＝2.27W≈2W。
答：（1）電源電壓為11V；
（2）電阻R1的阻值為53.3Ω；
（3）閉合S、S1、S2，當移動滑片到a端位置時，電路中的總功率為2W。
六．綜合能力題（共3小題，滿分18分）
24．解：（1）借助郭守敬望遠鏡的光學系統，恒星發出的光（復色光）可以分散成單色光，根據不同單色光波長的差別依次排列，形成光譜；
（2）由文中信息可知，我國科學家通過對這些恒星光譜的分析，繪制成了一個包含636萬組恒星光譜參數的星表，重新確立了銀河系暈的內扁外圓的結構；
（3）由題知，恒星或星系遠離我們的速度與它跟我們之間的距離成正比，即v1：v2＝s1：s2，
設“牧夫座星系團”距離我們約s億光年，
則可得 4×104km/s：6×104km/s＝s：33億光年，
解得s＝22，即“牧夫座星系團”距離我們約22億光年。
故答案為：（1）色散；（2）銀河系暈；（3）22。
25．解：（1）調節天平在水平面上平衡時要將平衡螺母向指針偏轉的相反方向調節，指針偏向分度盤的左側，所以應向右調節平衡螺母。
（2）如圖乙所示，標尺的分度值是0.2g，顯示的總質量：m總＝20g+20g+5g+3g＝48g，
稱量前，天平平衡時，游碼對應的示數為0.6g，所以物體的質量：m＝48g﹣0.6g＝47.4g；
（3）根據圖丙可知，量筒的分度值為1mL，水的體積V水＝50mL，水和零件的總體積V總＝56mL，則零件的體積V＝V總﹣V水＝56mL﹣50mL＝6mL＝6cm3，
（4）該機器零件可能是由這種金屬制成，還存在的其他可能有：
①由密度比這種金屬大和密度比這種金屬小的幾種物質混合而成的；
②由密度比這種金屬大的物質制成，其內部有空心部分。
故答案為：（1）右； （2）47.4；（3）6；（4）①由密度比這種金屬大和密度比這種金屬小的幾種物質混合而成的；
②由密度比這種金屬大的物質制成，其內部有空心部分。
26．解：（1）打印筆工作時，PTC電阻發熱，塑料受熱會逐漸變軟變稀，直至完全變成液態，這是非晶體熔化的現象，故塑料不是晶體；
（2）由電路圖可知，當開關S1斷開時，電路只有R1工作，電阻較大，根據P＝可知，此時電路消耗的功率較小，為慢擋；
當開關S1閉合時，兩電阻并聯，總電阻最小，根據P＝可知，此時總功率較大，為快擋；
由圖丙可知，溫度為250℃時，一個電阻為1210Ω，
則一個發熱體的功率P＝＝＝40W，
因?yàn)镽1、R2是相同的PTC發熱電阻，打印筆工作有快、慢兩擋。
所以打印筆的電功率P總＝2P＝2×40W＝80W；
（3）由圖可知，當溫度超過250℃時，電阻增大，功率減小，產熱減慢，溫度下降；
當溫度低于250℃時，電阻減小，功率增大，產熱加快，溫度上升。
（4）PTC有一個根據需要設定的溫度，低于這個溫度時，其電阻隨溫度的升高而減小，高于這個溫度時，電阻值則隨溫度的升高而增大，我們把這個設定的溫度叫“居里點溫度”，根據圖丁可知，該P(yáng)TC材料的居里點溫度為 100℃；
（5）（2）家用固體電熱滅蚊器工作時的溫度基本恒定在165℃左右，若它的溫度高于165℃時，由圖像可知，電阻會增大，電源電壓不變，由P＝可知功率會變小，功率減小，其溫度會降低；反之，也能自動調節。
故答案為：（1）不是；（2）閉合；80W；
（3）當溫度超過250℃時，電阻增大，功率減小，產熱減慢，溫度下降；當溫度低于250℃時，電阻減小，功率增大，產熱加快，溫度上升；
（4）100；（5）增大；減小。
實驗次數
入射角
反射角
1
15°
75°
2
30°
60°
3
45°
45°
