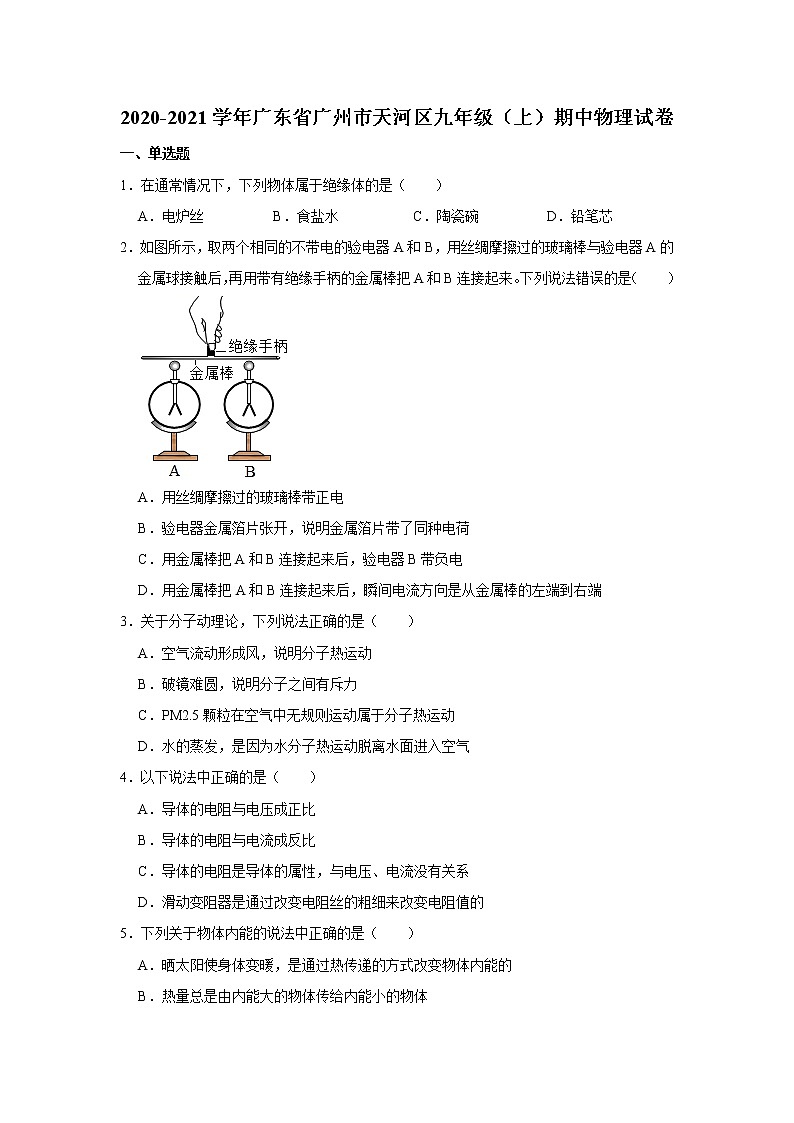

?2020-2021學年廣東省廣州市天河區九年級（上）期中物理試卷
一、單選題
1．在通常情況下，下列物體屬于絕緣體的是（　?。?br /> A．電爐絲 B．食鹽水 C．陶瓷碗 D．鉛筆芯
2．如圖所示，取兩個相同的不帶電的驗電器A和B，用絲綢摩擦過的玻璃棒與驗電器A的金屬球接觸后，再用帶有絕緣手柄的金屬棒把A和B連接起來。下列說法錯誤的是（　?。?br />
A．用絲綢摩擦過的玻璃棒帶正電
B．驗電器金屬箔片張開，說明金屬箔片帶了同種電荷
C．用金屬棒把A和B連接起來后，驗電器B帶負電
D．用金屬棒把A和B連接起來后，瞬間電流方向是從金屬棒的左端到右端
3．關于分子動理論，下列說法正確的是（　?。?br /> A．空氣流動形成風，說明分子熱運動
B．破鏡難圓，說明分子之間有斥力
C．PM2.5顆粒在空氣中無規則運動屬于分子熱運動
D．水的蒸發，是因?yàn)樗肿訜徇\(yùn)動脫離水面進入空氣
4．以下說法中正確的是（　?。?br /> A．導體的電阻與電壓成正比
B．導體的電阻與電流成反比
C．導體的電阻是導體的屬性，與電壓、電流沒有關系
D．滑動變阻器是通過改變電阻絲的粗細來改變電阻值的
5．下列關于物體內能的說法中正確的是（　　）
A．曬太陽使身體變暖，是通過熱傳遞的方式改變物體內能的
B．熱量總是由內能大的物體傳給內能小的物體
C．一塊0℃的冰熔化成0℃的水，內能減小
D．物體吸收熱量，內能變大，溫度一定升高

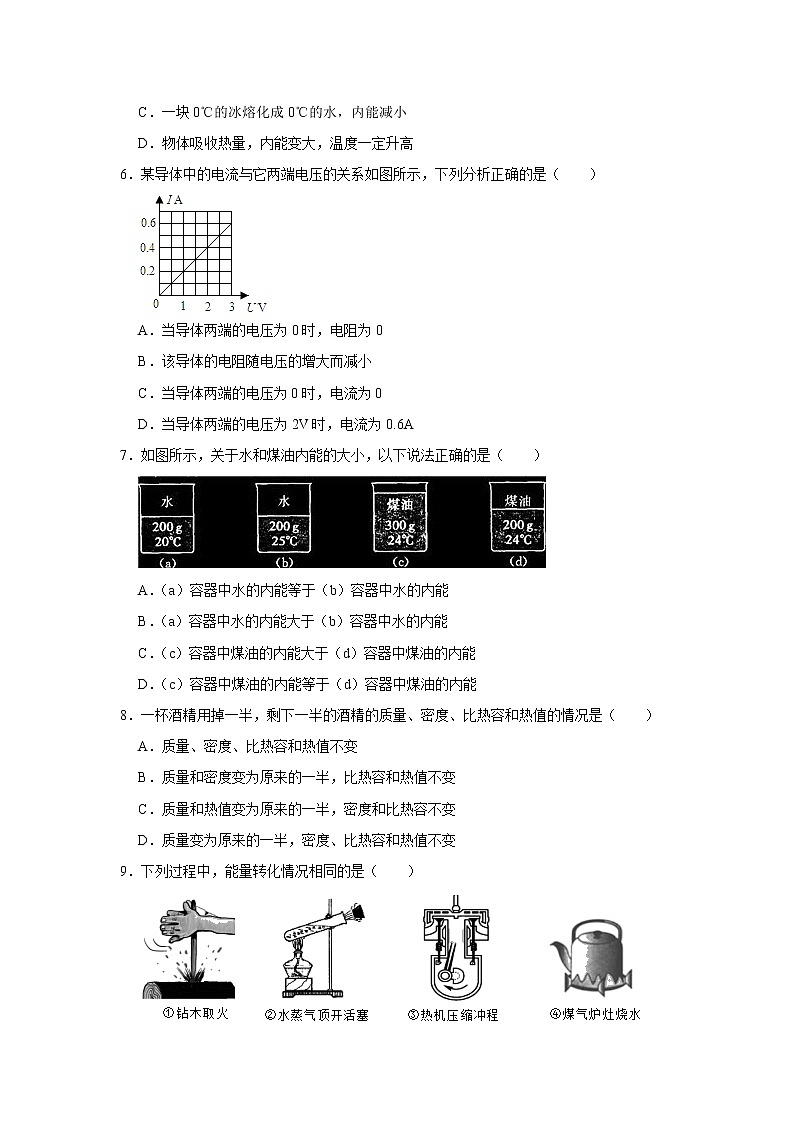

6．某導體中的電流與它兩端電壓的關系如圖所示，下列分析正確的是（　?。?br />
A．當導體兩端的電壓為0時，電阻為0
B．該導體的電阻隨電壓的增大而減小
C．當導體兩端的電壓為0時，電流為0
D．當導體兩端的電壓為2V時，電流為0.6A
7．如圖所示，關于水和煤油內能的大小，以下說法正確的是（　?。?br />
A．（a）容器中水的內能等于容器中水的內能
B．（a）容器中水的內能大于容器中水的內能
C．（c）容器中煤油的內能大于容器中煤油的內能
D．（c）容器中煤油的內能等于容器中煤油的內能
8．一杯酒精用掉一半，剩下一半的酒精的質量、密度、比熱容和熱值的情況是（　　）
A．質量、密度、比熱容和熱值不變
B．質量和密度變?yōu)樵瓉?lái)的一半，比熱容和熱值不變
C．質量和熱值變?yōu)樵瓉?lái)的一半，密度和比熱容不變
D．質量變?yōu)樵瓉?lái)的一半，密度、比熱容和熱值不變
9．下列過程中，能量轉化情況相同的是（　?。?br />
A．①③ B．②③ C．②④ D．③④

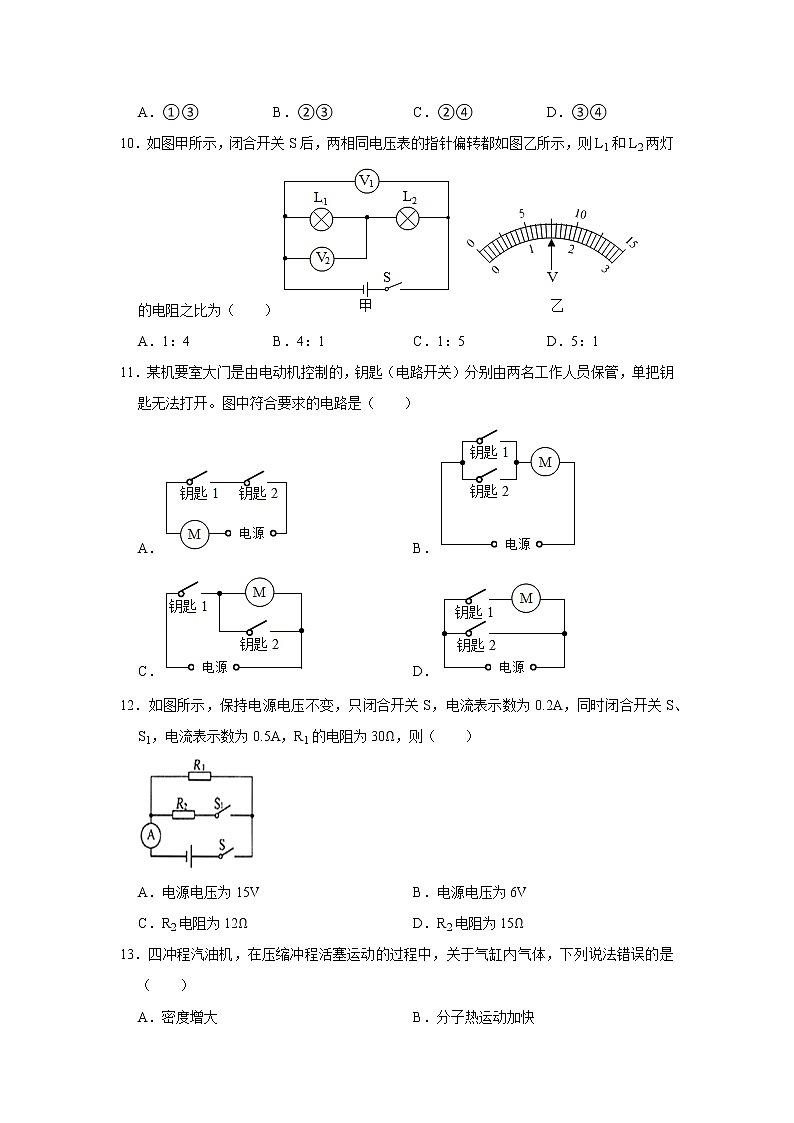

10．如圖甲所示，閉合開關S后，兩相同電壓表的指針偏轉都如圖乙所示，則L1和L2兩燈的電阻之比為（　?。?br /> A．1：4 B．4：1 C．1：5 D．5：1
11．某機要室大門是由電動機控制的，鑰匙（電路開關）分別由兩名工作人員保管，單把鑰匙無法打開。圖中符合要求的電路是（　　）
A． B．
C． D．
12．如圖所示，保持電源電壓不變，只閉合開關S，電流表示數為0.2A，同時閉合開關S、S1，電流表示數為0.5A，R1的電阻為30Ω，則（　　）

A．電源電壓為15V B．電源電壓為6V
C．R2電阻為12Ω D．R2電阻為15Ω
13．四沖程汽油機，在壓縮沖程活塞運動的過程中，關于氣缸內氣體，下列說法錯誤的是（　?。?br /> A．密度增大 B．分子熱運動加快
C．內能減少 D．溫度升高
二、填空題
14．家庭電路中所有用電器間連接方式屬于　 　聯；開關與被控制的燈泡之間屬于　 　聯；馬路上的路燈如果有一盞壞了，其它燈仍可正常工作，由此判斷路燈之間是　 　聯的。
15．如圖所示，用力將空氣壓縮引火儀的活塞迅速下壓，玻璃筒底部的干棉花冒煙燃燒，壓縮過程能量的轉化方式是　 　能轉化成　 　能。

16．如圖所示，將一根鐵絲用手快速反復彎折，鐵絲彎折處發熱，彎折越快、時間越長，鐵絲彎折處分子熱運動越　 　，溫度越　 　，這個實驗說明　 　可以改變物體的內能。

17．在“用滑動變阻器改變電路中的電流”實驗中，如圖所示，閉合電鍵前，應將滑片移動到位置　 ?。ㄟx填“a”或“b”）；閉合電鍵S，將滑片慢慢移動到變阻器中間位置，觀察到電流表的示數　 ?。ㄟx填“變大”、“不變”或“變小”）．實驗中，不能將滑片移動到變阻器阻值最小的位置，以防電源　 　。

18．如圖為四沖程汽油機工作過程中的示意圖，其中表示做功沖程的是 　 ??；做功沖程是將 　 　能轉化為 　 　能。

19．如右圖所示電路，電源由4節全新干電池串聯組成，當S1閉合，S2斷開時，電壓表示數為2.5V；則當S1斷開，S2閉合時，電壓表示數為　 　V；燈L1兩端的電壓為　 　V，燈L2兩端的電壓為　 　V。

三、作圖題
20．在如圖所示電路的“○”中填上適當?shù)碾姳矸?hào)，填上后要求燈L1和L2均能正常發光。

四、實驗題
21．如圖所示，按下列要求連接實物，并在虛線框內畫出相應的電路圖．

（1）用電流表測量通過小燈泡的電流；
（2）用電壓表測量小燈泡兩端的電壓；
（3）用滑動變阻器改變燈泡的亮度，當滑片向左移動時，燈泡變亮．
22．某小組通過實驗測量鉛筆芯電阻大小如圖1所示，請觀察鉛筆芯的異同，猜想：“電阻的大小與什么因素有關？”答：　 　、　 　。（寫出兩個因素即可）

（1）為了驗證猜想他們按如圖2所示的器材進行實驗，如果他們要研究導體的材料對電阻的影響，應選擇圖3中的　 　分別接入電路中的E、F之間。
實驗
序號
材料
長度
（米）
橫截面積
（米2）
電流
（安）
1
鎳鉻
1
S
0.4
2
鎳鉻
1
2S
0.8
3
鎳鉻
0.5
S
0.8
4
錳銅
1
S
0.7
他們繼續進行實驗后將數據記錄在表格中。
（2）分析比較實驗序號　 　中的數據及相關條件，可得出的初步結論是：同種材料、橫截面積相同的導體，長度越長，導體的電阻越大。
（3）分析比較實驗序號1、2中的數據及相關條件，可得出的初步結論是：　 　。
（4）在整個實驗中他們除了控制溫度保持不變外，還應控制　 　不變，才能通過電流大小來比較導體的電阻大小。

23．小明在學習“物質的比熱容”時，取相同質量的水和沙子，用相同的酒精燈加熱，測得它們升高的溫度如表，并在圖乙中作出沙子升高的溫度隨時間變化的圖線。
加熱時間/min
0.5
1.0
1.5
2.0
2.5
溫度/℃
水
2.0
4.0
6.0
8.0
10.0
沙子
4.3
7.9
15.2
18.4
21.5
（1）用溫度計測量水的初溫如圖甲所示，其讀數為　 　℃。
（2）實驗中選用相同的酒精燈加熱，可以認為相同時間內水和沙子　 　相同。
（3）請利用表中數據在圖乙中作出表示水升高的溫度隨時間變化規律的圖線。
（4）沙子在1.0～1.5min內升高的溫度有明顯異常，其主要原因是　 　。
（5）小明再用50g水和100g水做實驗，以吸收的熱量Q為縱坐標，升高的溫度△t為橫坐標，分別畫出50g水和100g水的Q﹣△t圖象。它們都是過原點的直線，即Q＝k△t．進一步分析，發現這兩條直線的k值與對應水的　 　之比相等。

24．在探究并聯電路電流規律的實驗中，圖甲是實驗的電路圖。

（1）在連接電路時，開關應處于　 　狀態，電流表應選　 　A的量程試觸。
（2）電流表應　 ?。ㄌ睢按?lián)”或“并聯”）在被測電路中。若要測量干路電流，則電流表應接在甲圖中的　 　點。
（3）小明同學在測量A處的電流時，發現電流表的指針偏轉如圖乙所示，原因是　 ??；在排除故障后，電流表的示數如圖丙所示，則電流表的示數為　 　。
（4）下表是小亮同學在實驗中用兩盞規格相同的小燈泡測得的實驗數據。由實驗數據小亮得出的實驗結論是：在并聯電路中，干路電流等于各支路電流之和，且各支路的電流相等。請指出小亮的探究過程的兩點不妥之處：
①　 ?、凇? 　
A點電流
B點電流
C點電流
0.16A
0.16A
0.32A
五、計算題
25．一個成年人參加一次長跑，身體消耗的能量約為8.4×106J，這些能量相當于完全燃燒0.7kg的干木柴才能得到。將這些干木材放在煤爐中用來燒水，可以使8kg的水溫度升高50℃，已知水的比熱容為4.2×103J/（kg?℃）。求：
（1）干木材的熱值；
（2）8kg的水溫度升高50℃所吸收的熱量；
（3）此煤爐燒水時的效率。
26．在如圖所示的電路中，電源電壓保持不變，燈泡L1的阻值為20Ω．閉合開關，電流表A1的示數為0.5A，電流表A2的示數為0.2A．（燈泡電阻不隨溫度變化）求：
（1）燈泡L1的電流；
（2）電源電壓U；
（3）燈泡L2的阻值。


參考答案
一、單選題
1．在通常情況下，下列物體屬于絕緣體的是（　?。?br /> A．電爐絲 B．食鹽水 C．陶瓷碗 D．鉛筆芯
【解答】解：陶瓷碗是絕緣體，電爐絲、鉛筆芯和食鹽水是導體；
故選：C。
2．如圖所示，取兩個相同的不帶電的驗電器A和B，用絲綢摩擦過的玻璃棒與驗電器A的金屬球接觸后，再用帶有絕緣手柄的金屬棒把A和B連接起來。下列說法錯誤的是（　?。?br />
A．用絲綢摩擦過的玻璃棒帶正電
B．驗電器金屬箔片張開，說明金屬箔片帶了同種電荷
C．用金屬棒把A和B連接起來后，驗電器B帶負電
D．用金屬棒把A和B連接起來后，瞬間電流方向是從金屬棒的左端到右端
【解答】解：AB、絲綢摩擦過的玻璃棒帶正電（玻璃棒缺少電子），當玻璃棒與驗電器A接觸后，驗電器A也帶上了正電，金屬箔片由于帶同種電荷相互排斥而張開，故AB正確；
CD、用帶絕緣柄的金屬桿將兩個驗電器的金屬球接觸時，B驗電器上自由電子向驗電器A轉移，B驗電器由于失去電子而帶正電；因?yàn)殡娮訋ж?fù)電，所以瞬間電流方向是由金屬棒的左端到右端，故C錯誤，D正確。
故選：C。
3．關于分子動理論，下列說法正確的是（　?。?br /> A．空氣流動形成風，說明分子熱運動
B．破鏡難圓，說明分子之間有斥力
C．PM2.5顆粒在空氣中無規則運動屬于分子熱運動
D．水的蒸發，是因?yàn)樗肿訜徇\(yùn)動脫離水面進入空氣
【解答】解：A、空氣流動形成風，屬于宏觀的機械運動，不能說明分子在不停地運動。故A錯誤；
B、破鏡難圓，是因?yàn)榉肿娱g距離超出分子力作用的范圍，不能說明分子之間有斥力，故B錯誤；
C、PM2.5顆粒是由許多分子構成，在空氣中無規則運動屬于機械運動，故C錯誤；
D、水的蒸發，是因?yàn)樗肿訜徇\(yùn)動脫離水面進入空氣，故D正確。
故選：D。
4．以下說法中正確的是（　?。?br /> A．導體的電阻與電壓成正比
B．導體的電阻與電流成反比
C．導體的電阻是導體的屬性，與電壓、電流沒有關系
D．滑動變阻器是通過改變電阻絲的粗細來改變電阻值的
【解答】解：
ABC、電阻是導體的阻礙電流的性質，其大小決定于導體的長度、橫截面積、材料和溫度，與電壓、電流無關；故AB錯、C正確；
D、滑動變阻器是通過改變電阻絲的長度來改變電阻值的，不是改變的粗細，故D錯
故選：C。
5．下列關于物體內能的說法中正確的是（　?。?br /> A．曬太陽使身體變暖，是通過熱傳遞的方式改變物體內能的
B．熱量總是由內能大的物體傳給內能小的物體
C．一塊0℃的冰熔化成0℃的水，內能減小
D．物體吸收熱量，內能變大，溫度一定升高
【解答】解：A、曬太陽使身體變暖，是通過熱傳遞的方式改變物體內能的，故A正確；
B、熱量總是由溫度高的物體傳給溫度低的物體，故B錯誤；
C、冰熔化成水，吸收熱量，溫度不變，內能增大，故C錯誤；
D、物體吸收熱量，內能變大，溫度不一定升高，例如，晶體熔化過程，吸收熱量，但溫度不變，故D錯誤。
故選：A。
6．某導體中的電流與它兩端電壓的關系如圖所示，下列分析正確的是（　?。?br />
A．當導體兩端的電壓為0時，電阻為0
B．該導體的電阻隨電壓的增大而減小
C．當導體兩端的電壓為0時，電流為0
D．當導體兩端的電壓為2V時，電流為0.6A
【解答】解：A、由圖象上看出，當導體兩端的電壓為0時，電流為0，但是電阻不為零，因?yàn)殡娮枋菍?dǎo)體本身的一種性質，與材料、長度、橫截面積以及溫度有關，與電壓和電流沒有關系，故該選項說法錯誤；
B、由圖象可求得導體的電阻為R=UI=1V0.2A=5Ω，并且不隨電壓的改變而改變，該選項說法錯誤；
C、電壓使電路中形成電流，因此電壓為零時，電流也為零，該選項說法正確；
D、當導體電壓為2V時，由圖象可以找到此時對應的電流0.4A，因此該選項說法錯誤。
故選：C。
7．如圖所示，關于水和煤油內能的大小，以下說法正確的是（　?。?br />
A．（a）容器中水的內能等于容器中水的內能
B．（a）容器中水的內能大于容器中水的內能
C．（c）容器中煤油的內能大于容器中煤油的內能
D．（c）容器中煤油的內能等于容器中煤油的內能
【解答】解：①（a）和中都是水并且水的質量都是相等的，所以內能的大小就取決于水的溫度，由于中的溫度高于中的，所以中的內能大。
②（c）和中都是煤油，溫度相同，所以內能的大小取決于質量，質量大得內能大，所以中的內能大。
故選：C。
8．一杯酒精用掉一半，剩下一半的酒精的質量、密度、比熱容和熱值的情況是（　?。?br /> A．質量、密度、比熱容和熱值不變
B．質量和密度變?yōu)樵瓉?lái)的一半，比熱容和熱值不變
C．質量和熱值變?yōu)樵瓉?lái)的一半，密度和比熱容不變
D．質量變?yōu)樵瓉?lái)的一半，密度、比熱容和熱值不變
【解答】解：（1）質量是指物體所含物質的多少；一杯酒精用掉一半后，其質量將減半。
（2）酒精的密度、比熱容和熱值，表示酒精的某種特性，是從不同的角度來描述酒精的特性，一般不發生變化；
綜上所述，一杯酒精用掉一半，則剩下的酒精密度、比熱容和熱值不變。故ABC錯誤，D正確。
故選：D。
9．下列過程中，能量轉化情況相同的是（　?。?br />
A．①③ B．②③ C．②④ D．③④
【解答】解：①鉆木取火，是將機械能轉化內能；
②水蒸氣頂開活塞，是水的內能轉化為活塞的機械能；
③熱機的壓縮沖程，是機械能轉化為內能的過程；
④煤氣爐灶燒水，是煤氣的化學能轉化為內能的過程；
故能量轉化相同的為①③。
故選：A。
10．如圖甲所示，閉合開關S后，兩相同電壓表的指針偏轉都如圖乙所示，則L1和L2兩燈的電阻之比為（　?。?br /> A．1：4 B．4：1 C．1：5 D．5：1
【解答】解：閉合S，L1和L2是串聯的，電壓表V1測量L1和L2的總電壓，電壓表V2測量L1的電壓，兩相同電壓表的指針偏轉相同，V2的示數與V1的示數之比是1：5。
U1U=IR1I(R1+R2)=15，
R1R2=14。
故選：A。
11．某機要室大門是由電動機控制的，鑰匙（電路開關）分別由兩名工作人員保管，單把鑰匙無法打開。圖中符合要求的電路是（　?。?br /> A． B．
C． D．
【解答】解：因?yàn)殡妱?dòng)機要兩把鑰匙同時控制，任何一把鑰匙都無法打開，所以兩把鑰匙串聯連接同時控制電動機，符合要求的電路只有選項A。
故選：A。
12．如圖所示，保持電源電壓不變，只閉合開關S，電流表示數為0.2A，同時閉合開關S、S1，電流表示數為0.5A，R1的電阻為30Ω，則（　?。?br />
A．電源電壓為15V B．電源電壓為6V
C．R2電阻為12Ω D．R2電阻為15Ω
【解答】解：
AB、由電路圖可知，只閉合開關S，只有R1連入電路中，此時電流示數為0.2A，
由I=UR可得，電源電壓：
U＝IR1＝0.2A×30Ω＝6V，故A錯誤，B正確；
CD、閉合開關S、S1，兩電阻并聯，電流表測干路電流，
并聯電路中各支路間互不影響，所以通過R1的電流不變，仍為0.2A，
由并聯電路的電流特點可得通過R2的電流：I2＝I′﹣I＝0.5A﹣0.2A＝0.3A，
由并聯電路的電壓特點知，U2＝U＝6V，
所以的R2阻值：R2=UI2=6V0.3A=20Ω，故CD錯誤。
故選：B。
13．四沖程汽油機，在壓縮沖程活塞運動的過程中，關于氣缸內氣體，下列說法錯誤的是（　　）
A．密度增大 B．分子熱運動加快
C．內能減少 D．溫度升高
【解答】解：在壓縮沖程中，活塞對氣缸內的氣體做功，氣體的質量不變，但體積變小，由密度公式可知?dú)怏w的密度增大，且氣體的內能增加，溫度升高，分子熱運動加快，故ABD正確，C錯誤。
故選：C。
二、填空題
14．家庭電路中所有用電器間連接方式屬于　并　聯；開關與被控制的燈泡之間屬于　串　聯；馬路上的路燈如果有一盞壞了，其它燈仍可正常工作，由此判斷路燈之間是　并　聯的。
【解答】解：家庭電路中各用電器之間為并聯連接，開關與被控制的用電器是串聯的；
因?yàn)椴⒙?lián)電路中各用電器既可以獨立工作，又互不影響，因此當馬路上的路燈如果有一盞壞了，其它燈仍可正常工作，可以說明路燈之間為并聯連接。
故答案為：并，串，并。
15．如圖所示，用力將空氣壓縮引火儀的活塞迅速下壓，玻璃筒底部的干棉花冒煙燃燒，壓縮過程能量的轉化方式是　機械　能轉化成　內　能。

【解答】解：
迅速向下壓活塞，活塞會壓縮空氣做功，機械能轉化為內能，使筒內空氣的內能增加、溫度升高，當溫度達到棉花的燃點時，棉花就會燃燒。
故答案為：機械；內。
16．如圖所示，將一根鐵絲用手快速反復彎折，鐵絲彎折處發熱，彎折越快、時間越長，鐵絲彎折處分子熱運動越　劇烈　，溫度越　高　，這個實驗說明　做功　可以改變物體的內能。

【解答】解：反復折鐵絲時，人對鐵絲做功，機械能轉化為鐵絲的內能，內能增大、溫度升高，是通過做功的方式改變物體的內能；由于溫度升高，所以此時的分子運動更為劇烈；
故答案為：劇烈；高；做功。
17．在“用滑動變阻器改變電路中的電流”實驗中，如圖所示，閉合電鍵前，應將滑片移動到位置　 ?。ㄟx填“a”或“b”）；閉合電鍵S，將滑片慢慢移動到變阻器中間位置，觀察到電流表的示數　變大?。ㄟx填“變大”、“不變”或“變小”）．實驗中，不能將滑片移動到變阻器阻值最小的位置，以防電源　短路　。

【解答】解：（1）閉合電鍵前，保護電路的滑動變阻器的滑片處于最大阻值的b端；
（2）電路為滑動變阻器的簡單電路，電流表測電路中的電流，將滑片慢慢移動到變阻器中間位置，接入電路中的電阻變小，根據歐姆定律可知電路中的電流變大，即電流表的示數變大；
（3）實驗中，不能將滑片移動到變阻器阻值最小的位置，以防電源短路，燒壞電源和電流表。
故答案為：b；變大；短路。
18．如圖為四沖程汽油機工作過程中的示意圖，其中表示做功沖程的是 　D??；做功沖程是將 　內　能轉化為 　機械　能。

【解答】解：
A、進氣門開啟，活塞下行，氣體流入汽缸，是吸氣沖程；
B、排氣門開啟，活塞上行，氣體流出汽缸，是排氣沖程；
C、兩氣門都關閉，活塞上行，汽缸容積變小，是壓縮沖程；
D、兩氣門都關閉，活塞下行，汽缸容積變大，是做功沖程；
所以表示做功沖程的是D，做功沖程將內能轉化為機械能。
故答案為：D；內；機械。
19．如右圖所示電路，電源由4節全新干電池串聯組成，當S1閉合，S2斷開時，電壓表示數為2.5V；則當S1斷開，S2閉合時，電壓表示數為　6　V；燈L1兩端的電壓為　2.5　V，燈L2兩端的電壓為　3.5　V。

【解答】解：（1）電源的電壓U＝4×1.5V＝6V；
（2）由電路圖可知，當S1閉合，S2斷開時和當S1斷開，S2閉合時，兩燈泡始終串聯；
當S1閉合，S2斷開時，電壓表測L1兩端的電壓，所以燈L1兩端的電壓U1＝2.5V；
當S1斷開，S2閉合時，電壓表測電源的電壓，所以電壓表的示數U＝6V；
燈L2兩端的電壓U2＝U﹣U1＝6V﹣2.5V＝3.5V。
故答案為：6；2.5；3.5。
三、作圖題
20．在如圖所示電路的“○”中填上適當?shù)碾姳矸?hào)，填上后要求燈L1和L2均能正常發光。

【解答】答：要使兩燈都能發光，上面的“○”中應填入電流表，這樣電流經過電流表發生分流，電流分別經過L1、L2，兩燈并聯且都能發光；下面的“○”中應填入電壓表，因?yàn)檫@個“○”與燈泡是并聯的。見答圖：

四、實驗題
21．如圖所示，按下列要求連接實物，并在虛線框內畫出相應的電路圖．

（1）用電流表測量通過小燈泡的電流；
（2）用電壓表測量小燈泡兩端的電壓；
（3）用滑動變阻器改變燈泡的亮度，當滑片向左移動時，燈泡變亮．
【解答】解：連接實物圖時，可以按電流流向法、先串并聯的原理進行連接，
即從電源的正極出發依次串聯開關、燈泡、滑動變阻器、電流表回到電源的負極，然后把電壓表并聯在燈泡的兩端，因?yàn)殡娫措妷簽?V，
所以電壓表選用0﹣3V的量程；
用電流表測燈泡中的電流，燈泡的電流較小，所以電流表選用小量程與燈串聯；
因?yàn)楫?dāng)滑片向左移動時，燈泡變亮，即滑片向左移動時電阻減小，所以滑動變阻器的A接線柱和電流表的“0.6A”接線柱接入電路中，D接線柱與燈泡左端接線柱相連，電流從電表的正極流入、負極流出，如下圖所示：
由實物圖可知，燈泡與滑動變阻器、電流表、開關、電源串聯在組成電路，然后電壓表并聯在燈泡兩端，如下圖所示：

22．某小組通過實驗測量鉛筆芯電阻大小如圖1所示，請觀察鉛筆芯的異同，猜想：“電阻的大小與什么因素有關？”答：　材料　、　長度　。（寫出兩個因素即可）

（1）為了驗證猜想他們按如圖2所示的器材進行實驗，如果他們要研究導體的材料對電阻的影響，應選擇圖3中的　A和B　分別接入電路中的E、F之間。
實驗
序號
材料
長度
（米）
橫截面積
（米2）
電流
（安）
1
鎳鉻
1
S
0.4
2
鎳鉻
1
2S
0.8
3
鎳鉻
0.5
S
0.8
4
錳銅
1
S
0.7
他們繼續進行實驗后將數據記錄在表格中。
（2）分析比較實驗序號　1、3　中的數據及相關條件，可得出的初步結論是：同種材料、橫截面積相同的導體，長度越長，導體的電阻越大。
（3）分析比較實驗序號1、2中的數據及相關條件，可得出的初步結論是：　同種材料、長度相同的導體，橫截面積越大，導體的電阻越小　。
（4）在整個實驗中他們除了控制溫度保持不變外，還應控制　導體兩端的電壓　不變，才能通過電流大小來比較導體的電阻大小。

【解答】解：由題意知：如圖1所示鉛筆芯材料、橫截面積、長度不同，電阻不同，由此可猜想，電阻的大小與導體的材料、長度、橫截面積有關；
故答案為：材料、長度、橫截面積。
（1）要研究導體的材料對電阻的影響，要控制導體的長度、橫截面積相同，而材料不同的導體進行實驗，由圖3 知，A和B滿足上述條件，故選A和B分別接入電路中的E、F之間。
故答案為：A和B。
（2）分析比較實驗序號1、3中的數據及相關條件，可得出的初步結論是：同種材料、橫截面積相同的導體，長度越長，導體的電阻越大。
故答案為：1、3
（3）分析比較實驗序號1、2中的數據及相關條件，可得出的初步結論是：同種材料、長度相同的導體，橫截面積越小，導體的電阻越大。
故答案為：同種材料、長度相同的導體，橫截面積越大，導體的電阻越小。
（4）在整個實驗中他們除了控制溫度保持不變外，還應控制電壓不變，才能通過電流大小來比較導體的電阻大小。
故答案為：導體兩端的電壓。
23．小明在學習“物質的比熱容”時，取相同質量的水和沙子，用相同的酒精燈加熱，測得它們升高的溫度如表，并在圖乙中作出沙子升高的溫度隨時間變化的圖線。
加熱時間/min
0.5
1.0
1.5
2.0
2.5
溫度/℃
水
2.0
4.0
6.0
8.0
10.0
沙子
4.3
7.9
15.2
18.4
21.5
（1）用溫度計測量水的初溫如圖甲所示，其讀數為　18　℃。
（2）實驗中選用相同的酒精燈加熱，可以認為相同時間內水和沙子　吸收熱量　相同。
（3）請利用表中數據在圖乙中作出表示水升高的溫度隨時間變化規律的圖線。
（4）沙子在1.0～1.5min內升高的溫度有明顯異常，其主要原因是　沙子受熱不均勻　。
（5）小明再用50g水和100g水做實驗，以吸收的熱量Q為縱坐標，升高的溫度△t為橫坐標，分別畫出50g水和100g水的Q﹣△t圖象。它們都是過原點的直線，即Q＝k△t．進一步分析，發現這兩條直線的k值與對應水的　質量　之比相等。

【解答】解：
（1）由圖知：溫度計的分度值為1℃；“20”在“10”的上方，液柱最高處在兩者之間，所以顯示的溫度高于0℃，為18℃；
（2）小麗選用了兩個火焰相同的酒精燈，分別給水和沙子加熱，這樣做的目的是使水和沙子在相同時間吸收相同的熱量；
（3）水升高的溫度隨時間變化規律的圖線如圖：

（4）由于沙子在1.0～1.5min內受熱不均勻，會導致沙子升高的溫度有明顯異常；
（5）根據Q＝cm△t可知，Q＝k△t中的k＝cm，則有k1＝cm1，k2＝cm2，
因?yàn)閗1k2=cm1cm2，所以k1k2=m1m2，即這兩條直線的k值與對應水的質量之比相等。
故答案為：（1）18；（2）吸收熱量；（3）如上圖；（4）沙子受熱不均勻；（5）質量。
24．在探究并聯電路電流規律的實驗中，圖甲是實驗的電路圖。

（1）在連接電路時，開關應處于　斷開　狀態，電流表應選　0～3　A的量程試觸。
（2）電流表應　串聯?。ㄌ睢按?lián)”或“并聯”）在被測電路中。若要測量干路電流，則電流表應接在甲圖中的　C　點。
（3）小明同學在測量A處的電流時，發現電流表的指針偏轉如圖乙所示，原因是　電流表正負接線柱接反了??；在排除故障后，電流表的示數如圖丙所示，則電流表的示數為　0.24A　。
（4）下表是小亮同學在實驗中用兩盞規格相同的小燈泡測得的實驗數據。由實驗數據小亮得出的實驗結論是：在并聯電路中，干路電流等于各支路電流之和，且各支路的電流相等。請指出小亮的探究過程的兩點不妥之處：
①　用的是同規格的燈泡?、凇≈挥幸唤M實驗數據　
A點電流
B點電流
C點電流
0.16A
0.16A
0.32A
【解答】解：
（1）在連接電路過程中，開關應該斷開；
為了選定電流表的量程，在無法估計待測電流大小的況下，應該先用電流表的大量程試觸一下，如果指針擺動角度小或超過滿刻度，則應換用較小或更大量程的電流表。
（2）電流表應串聯在被測電路中。若要測量干路電流，由電路圖可知，電流表應接在甲圖中的C點。
（3）閉合開關，由圖乙所示可知，電流表指針?lè)聪蚱D(zhuǎn)，這是由于電流表正負接線柱接反了造成的；
由如圖丙所示電流表可知，其量程為0～06A，分度值為0.02A，示數為0.24A。
（4）由題意可知，小亮同學使用的燈泡規格相同，由表中實驗數據可知，只進行了一次實驗，只測出了一組實驗數據，由于使用的燈泡規格相同，只進行了一次實驗，實驗結論不具有普遍性，為得出普遍結論，應使用不同規格的燈泡進行多次實驗，測出多組實驗數據。
故答案為：（1）斷開；0～3；（2）串聯；C；（3）電流表正負接線柱接反了；0.24A；（4）①用的是同規格的燈泡；②只有一組實驗數據。
五、計算題
25．一個成年人參加一次長跑，身體消耗的能量約為8.4×106J，這些能量相當于完全燃燒0.7kg的干木柴才能得到。將這些干木材放在煤爐中用來燒水，可以使8kg的水溫度升高50℃，已知水的比熱容為4.2×103J/（kg?℃）。求：
（1）干木材的熱值；
（2）8kg的水溫度升高50℃所吸收的熱量；
（3）此煤爐燒水時的效率。
【解答】解：
（1）由題知，完全燃燒0.7kg的干木柴放出的熱量Q放＝8.4×106J，
干木柴的熱值：
q=Q放m=8.4×106J0.7kg=1.2×107J/kg；
（2）8kg的水溫度升高50℃所吸收的熱量：
Q吸＝c水m水△t＝4.2×l 03 J/（kg?℃）×8kg×50℃＝1.68×106J。
（3）煤爐燒水時的效率：
η=Q吸Q放=1.68×106J8.4×106J×100%＝20%.
答：（1）干木材的熱值是1.2×107J/kg；
（2）8kg的水溫度升高50℃所吸收的熱量是1.68×106J。
（3）此煤爐燒水時的效率是20%.
26．在如圖所示的電路中，電源電壓保持不變，燈泡L1的阻值為20Ω．閉合開關，電流表A1的示數為0.5A，電流表A2的示數為0.2A．（燈泡電阻不隨溫度變化）求：
（1）燈泡L1的電流；
（2）電源電壓U；
（3）燈泡L2的阻值。

【解答】解：（1）由電路圖可知，兩燈泡并聯在電源兩端，電流表A1測干路電流，電流表A2測燈泡L2所在支路電流；
根據串聯電路電流的規律知，
燈泡L1的電流：I1＝I﹣I2＝0.5A﹣0.2A＝0.3A；
（2）因?yàn)镮=UR，
所以電源電壓U＝U1＝I1R1＝0.3A×20Ω＝6V，
（3）因?yàn)镮=UR，
所以電阻R2的阻值：R2=UI2=6V0.2A=30Ω；
答：（1）燈泡L1的電流為0.3A；
（2）電源電壓U為6V；
（3）燈泡L2的阻值為30Ω。
