2020－2021學年廣東省廣州市天河區九年級上學期期末物理檢測題（word版 含答案）

這是一份2020－2021學年廣東省廣州市天河區九年級上學期期末物理檢測題（word版 含答案），共10頁。試卷主要包含了填空題，選擇題，實驗題，計算題等內容，歡迎下載使用。

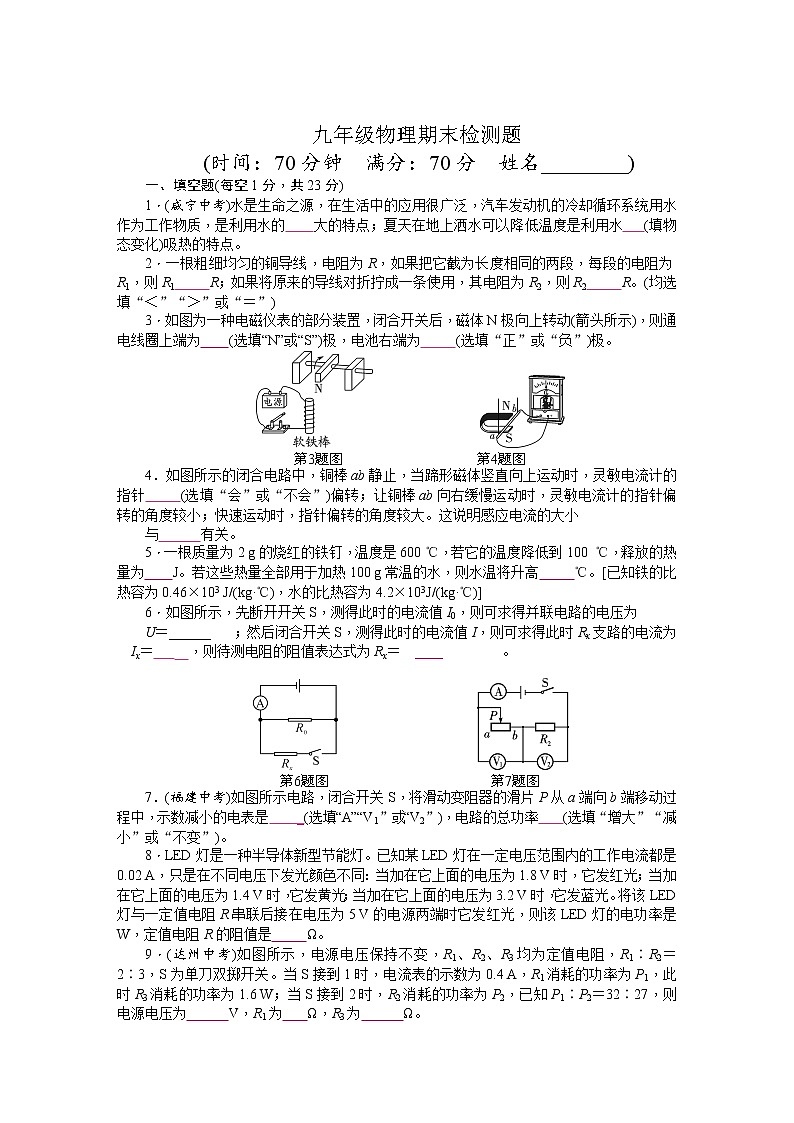

(時間：70分鐘 滿分：70分 姓名________)
一、填空題(每空1分，共23分)
1．(咸寧中考)水是生命之源，在生活中的應用很廣泛，汽車發動機的冷卻循環系統用水作為工作物質，是利用水的 大的特點；夏天在地上灑水可以降低溫度是利用水 (填物態變化)吸熱的特點。
2．一根粗細均勻的銅導線，電阻為R，如果把它截為長度相同的兩段，每段的電阻為R1，則R1 R；如果將原來的導線對折擰成一條使用，其電阻為R2，則R2 R。(均選填“＜”“＞”或“＝”)
3．如圖為一種電磁儀表的部分裝置，閉合開關后，磁體N極向上轉動(箭頭所示)，則通電線圈上端為 (選填“N”或“S”)極，電池右端為 (選填“正”或“負”)極。
eq \a\vs4\al(第3題圖) eq \a\vs4\al(第4題圖)
4．如圖所示的閉合電路中，銅棒ab靜止，當蹄形磁體豎直向上運動時，靈敏電流計的指針 (選填“會”或“不會”)偏轉；讓銅棒ab向右緩慢運動時，靈敏電流計的指針偏轉的角度較??；快速運動時，指針偏轉的角度較大。這說明感應電流的大小
與 有關。
5．一根質量為2 g的燒紅的鐵釘，溫度是600 ℃，若它的溫度降低到100 ℃，釋放的熱量為 J。若這些熱量全部用于加熱100 g常溫的水，則水溫將升高 ℃。[已知鐵的比熱容為0.46×103 J/(kg·℃)，水的比熱容為4.2×103J/(kg·℃)]
6．如圖所示，先斷開開關S，測得此時的電流值I0，則可求得并聯電路的電壓為
U＝______ ；然后閉合開關S，測得此時的電流值I，則可求得此時Rx支路的電流為Ix＝ ，則待測電阻的阻值表達式為Rx＝ ____ 。
eq \a\vs4\al(第6題圖) eq \a\vs4\al(第7題圖)
7．(福建中考)如圖所示電路，閉合開關S，將滑動變阻器的滑片P從a端向b端移動過程中，示數減小的電表是 _(選填“A”“V1”或“V2”)，電路的總功率 (選填“增大”“減小”或“不變”)。
8．LED燈是一種半導體新型節能燈。已知某LED燈在一定電壓范圍內的工作電流都是0.02 A，只是在不同電壓下發光顏色不同：當加在它上面的電壓為1.8 V時，它發紅光；當加在它上面的電壓為1.4 V時，它發黃光；當加在它上面的電壓為3.2 V時，它發藍光。將該LED燈與一定值電阻R串聯后接在電壓為5 V的電源兩端時它發紅光，則該LED燈的電功率是 W，定值電阻R的阻值是 Ω。
9．(達州中考)如圖所示，電源電壓保持不變，R1、R2、R3均為定值電阻，R1∶R2＝2∶3，S為單刀雙擲開關。當S接到1時，電流表的示數為0.4 A，R1消耗的功率為P1，此時R3消耗的功率為1.6 W；當S接到2時，R2消耗的功率為P2，已知P1∶P2＝32∶27，則電源電壓為 V，R1為 Ω，R3為 Ω。
eq \a\vs4\al(第9題圖) eq \a\vs4\al(第10題圖)

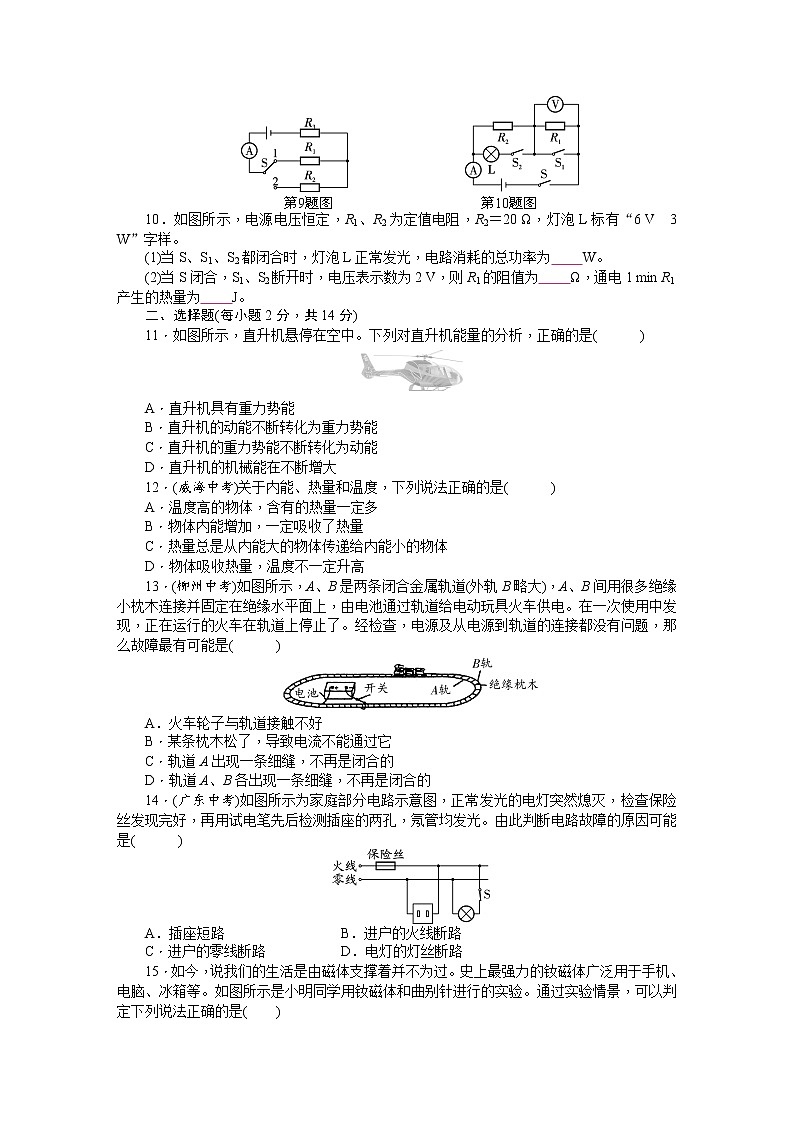

10．如圖所示，電源電壓恒定，R1、R2為定值電阻，R2＝20 Ω，燈泡L標有“6 V 3 W”字樣。
(1)當S、S1、S2都閉合時，燈泡L正常發光，電路消耗的總功率為 W。
(2)當S閉合，S1、S2斷開時，電壓表示數為2 V，則R1的阻值為 Ω，通電1 min R1產生的熱量為 J。
二、選擇題(每小題2分，共14分)
11．如圖所示，直升機懸停在空中。下列對直升機能量的分析，正確的是( )
A．直升機具有重力勢能
B．直升機的動能不斷轉化為重力勢能
C．直升機的重力勢能不斷轉化為動能
D．直升機的機械能在不斷增大
12．(威海中考)關于內能、熱量和溫度，下列說法正確的是( )
A．溫度高的物體，含有的熱量一定多
B．物體內能增加，一定吸收了熱量
C．熱量總是從內能大的物體傳遞給內能小的物體
D．物體吸收熱量，溫度不一定升高
13．(柳州中考)如圖所示，A、B是兩條閉合金屬軌道(外軌B略大)，A、B間用很多絕緣小枕木連接并固定在絕緣水平面上，由電池通過軌道給電動玩具火車供電。在一次使用中發現，正在運行的火車在軌道上停止了。經檢查，電源及從電源到軌道的連接都沒有問題，那么故障最有可能是( )
A．火車輪子與軌道接觸不好
B．某條枕木松了，導致電流不能通過它
C．軌道A出現一條細縫，不再是閉合的
D．軌道A、B各出現一條細縫，不再是閉合的
14．(廣東中考)如圖所示為家庭部分電路示意圖，正常發光的電燈突然熄滅，檢查保險絲發現完好，再用試電筆先后檢測插座的兩孔，氖管均發光。由此判斷電路故障的原因可能是( )
A．插座短路 B．進戶的火線斷路
C．進戶的零線斷路 D．電燈的燈絲斷路

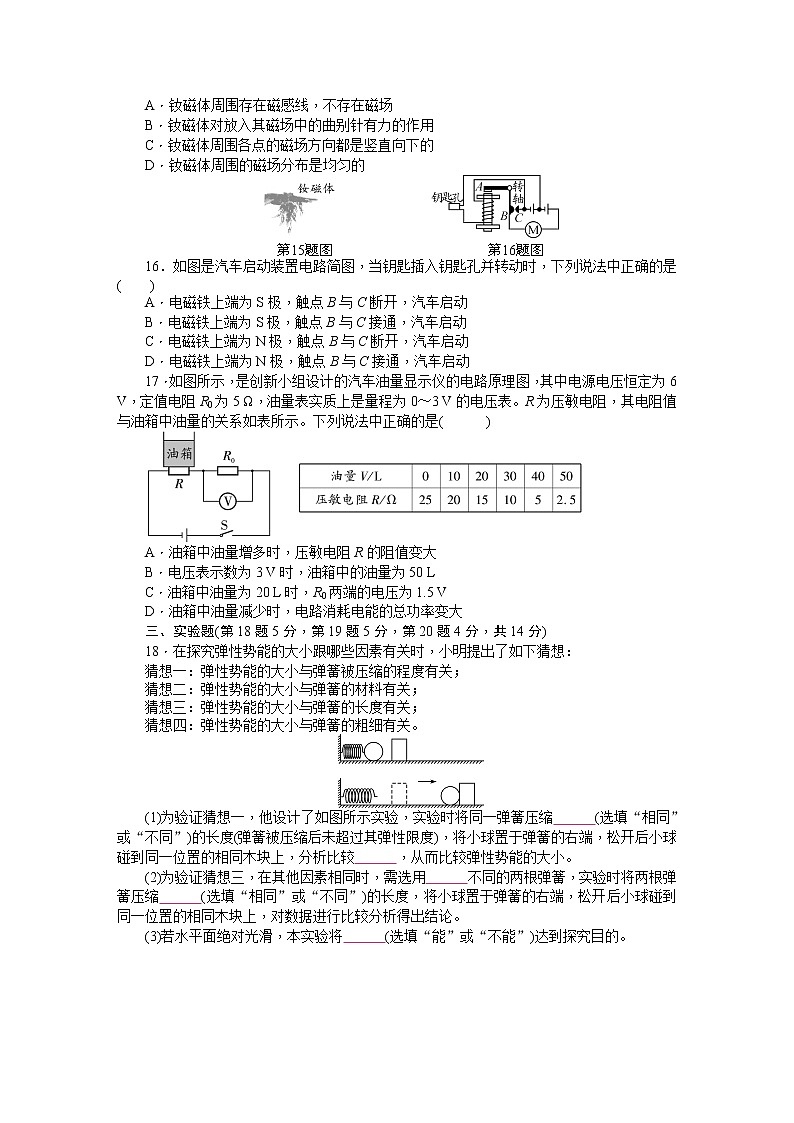

15．如今，說我們的生活是由磁體支撐著并不為過。史上最強力的釹磁體廣泛用于手機、電腦、冰箱等。如圖所示是小明同學用釹磁體和曲別針進行的實驗。通過實驗情景，可以判定下列說法正確的是( )
A．釹磁體周圍存在磁感線，不存在磁場
B．釹磁體對放入其磁場中的曲別針有力的作用
C．釹磁體周圍各點的磁場方向都是豎直向下的
D．釹磁體周圍的磁場分布是均勻的
eq \a\vs4\al(第15題圖) eq \a\vs4\al(第16題圖)
16．如圖是汽車啟動裝置電路簡圖，當鑰匙插入鑰匙孔并轉動時，下列說法中正確的是( )
A．電磁鐵上端為S極，觸點B與C斷開，汽車啟動
B．電磁鐵上端為S極，觸點B與C接通，汽車啟動
C．電磁鐵上端為N極，觸點B與C斷開，汽車啟動
D．電磁鐵上端為N極，觸點B與C接通，汽車啟動
17．如圖所示，是創新小組設計的汽車油量顯示儀的電路原理圖，其中電源電壓恒定為6 V，定值電阻R0為5 Ω，油量表實質上是量程為0～3 V的電壓表。R為壓敏電阻，其電阻值與油箱中油量的關系如表所示。下列說法中正確的是( )
A．油箱中油量增多時，壓敏電阻R的阻值變大
B．電壓表示數為3 V時，油箱中的油量為50 L
C．油箱中油量為20 L時，R0兩端的電壓為1.5 V
D．油箱中油量減少時，電路消耗電能的總功率變大
三、實驗題(第18題5分，第19題5分，第20題4分，共14分)
18．在探究彈性勢能的大小跟哪些因素有關時，小明提出了如下猜想：
猜想一：彈性勢能的大小與彈簧被壓縮的程度有關；
猜想二：彈性勢能的大小與彈簧的材料有關；
猜想三：彈性勢能的大小與彈簧的長度有關；
猜想四：彈性勢能的大小與彈簧的粗細有關。
(1)為驗證猜想一，他設計了如圖所示實驗，實驗時將同一彈簧壓縮 (選填“相同”或“不同”)的長度(彈簧被壓縮后未超過其彈性限度)，將小球置于彈簧的右端，松開后小球碰到同一位置的相同木塊上，分析比較 ，從而比較彈性勢能的大小。
(2)為驗證猜想三，在其他因素相同時，需選用 不同的兩根彈簧，實驗時將兩根彈簧壓縮 (選填“相同”或“不同”)的長度，將小球置于彈簧的右端，松開后小球碰到同一位置的相同木塊上，對數據進行比較分析得出結論。
(3)若水平面絕對光滑，本實驗將 (選填“能”或“不能”)達到探究目的。
19．(山西中考)在“探究電流與電阻的關系”實驗中：
(1)如圖甲所示，請你用筆畫線代替導線，將圖中電路連接完整(請勿更改原有導線，導線不得交叉)，要求：當滑動變阻器的滑片P向左移動時，電路中的電流變大。
(2)閉合開關后，發現電壓表有示數且接近電源電壓，電流表無示數，其原因可能
是 。
(3)實驗過程中，將5 Ω的電阻接入電路中，閉合開關，調節滑動變阻器滑片P至適當位置，此時電流表示數如圖乙所示，則電流表示數為 A。將5 Ω的電阻更換為10 Ω的電阻，閉合開關，應將滑動變阻器的滑片P向右端移動，使電壓表示數為 V。
20．(岳陽中考)利用圖甲測小燈泡的電阻，小燈泡的額定電壓為2.5 V，電源電壓恒定不變。
(1)閉合開關前，應將滑動變阻器的滑片P置于 (選填“A”或“B”)端，目的是保護電路。
(2)閉合開關后，發現小燈泡不亮，則接下來合理的操作是 (填字母代號)。
A．?dāng)嚅_開關，更換小燈泡
B．移動滑動變阻器，觀察小燈泡是否發光
(3)當小燈泡正常發光時，電流表示數如圖乙，則小燈泡正常發光時的電阻為 Ω(計算結果保留一位小數)。
(4)某同學根據記錄的部分實驗數據，計算出小燈泡的電阻，發現有一組測量數據存在錯誤。請指出錯誤數據的序號并說明判斷依據 。
四、計算題(第21題6分，第22題6分，第23題7分，共19分)
21．太陽能熱水器是直接利用太陽能給水加熱的裝置，下表是小明家的太陽能熱水器某天在陽光照射下的相關信息。
其中太陽輻射功率是指1 h內投射到1 m2面積上的太陽能。求：
(1)水在10 h內吸收的熱量；
(2)如果水吸收的熱量用天然氣來提供，需要完全燃燒多少m3的天然氣(天然氣的熱值為8.4×107 J/m3，天然氣完全燃燒放出的熱量全部被水吸收)；
(3)該太陽能熱水器的能量轉化效率。

22．(安徽中考)實際測量中使用的大量程電流表是由小量程電流表改裝而成的，圖中G是滿偏電流(即小量程電流表允許通過的最大電流)Ig＝1 mA的電流表，其電阻Rg＝100 Ω。如圖為某同學改裝后的電流表電路圖。R1，R2為定值電阻。若使用a和b兩個接線柱時，電表的量程為3 mA；若使用a和c兩個接線柱時，電表的量程為10 mA。求R1 、R2的阻值。

23．如圖是某電熱烘干箱的簡化電路圖，S是溫控開關，電源電壓為220 V，R1是發熱電阻絲，R2是阻值為110 Ω的電阻。開關S接“2”時是高溫?fù)?，R1的電功率是110 W；開關S接“1”時是低溫?fù)?。試求?br>(1)R1的阻值是多大？
(2)低溫?fù)鯐r，電路中的電流是多大？
(3)高溫?fù)鯐r，通電10 min，R1消耗的電能是多少？

九年級物理期末檢測題(二)
(時間：70分鐘 滿分：70分 姓名________)
一、填空題(每空1分，共23分)
1．(咸寧中考)水是生命之源，在生活中的應用很廣泛，汽車發動機的冷卻循環系統用水作為工作物質，是利用水的 比熱容 大的特點；夏天在地上灑水可以降低溫度是利用水汽化 (填物態變化)吸熱的特點。
2．一根粗細均勻的銅導線，電阻為R，如果把它截為長度相同的兩段，每段的電阻為R1，則R1 ＜ R；如果將原來的導線對折擰成一條使用，其電阻為R2，則R2 ＜ R。(均選填“＜”“＞”或“＝”)
3．如圖為一種電磁儀表的部分裝置，閉合開關后，磁體N極向上轉動(箭頭所示)，則通電線圈上端為 N (選填“N”或“S”)極，電池右端為 負 (選填“正”或“負”)極。
eq \a\vs4\al(第3題圖) eq \a\vs4\al(第4題圖)
4．如圖所示的閉合電路中，銅棒ab靜止，當蹄形磁體豎直向上運動時，靈敏電流計的指針 不會 (選填“會”或“不會”)偏轉；讓銅棒ab向右緩慢運動時，靈敏電流計的指針偏轉的角度較小；快速運動時，指針偏轉的角度較大。這說明感應電流的大小與 導體切割磁感線速度 有關。
5．一根質量為2 g的燒紅的鐵釘，溫度是600 ℃，若它的溫度降低到100 ℃，釋放的熱量為 460 J。若這些熱量全部用于加熱100 g常溫的水，則水溫將升高 1.1 ℃。[已知鐵的比熱容為0.46×103 J/(kg·℃)，水的比熱容為4.2×103J/(kg·℃)]
6．如圖所示，先斷開開關S，測得此時的電流值I0，則可求得并聯電路的電壓為U＝ I0R0 ；然后閉合開關S，測得此時的電流值I，則可求得此時Rx支路的電流為Ix＝ I－I0 ，則待測電阻的阻值表達式為Rx＝ eq \f(I0,I－I0)R0 。
eq \a\vs4\al(第6題圖) eq \a\vs4\al(第7題圖)
7．(福建中考)如圖所示電路，閉合開關S，將滑動變阻器的滑片P從a端向b端移動過程中，示數減小的電表是 V1__(選填“A”“V1”或“V2”)，電路的總功率 增大 (選填“增大”“減小”或“不變”)。
8．LED燈是一種半導體新型節能燈。已知某LED燈在一定電壓范圍內的工作電流都是0.02 A，只是在不同電壓下發光顏色不同：當加在它上面的電壓為1.8 V時，它發紅光；當加在它上面的電壓為1.4 V時，它發黃光；當加在它上面的電壓為3.2 V時，它發藍光。將該LED燈與一定值電阻R串聯后接在電壓為5 V的電源兩端時它發紅光，則該LED燈的電功率是 0.036 W，定值電阻R的阻值是 160 Ω。
9．(達州中考)如圖所示，電源電壓保持不變，R1、R2、R3均為定值電阻，R1∶R2＝2∶3，S為單刀雙擲開關。當S接到1時，電流表的示數為0.4 A，R1消耗的功率為P1，此時R3消耗的功率為1.6 W；當S接到2時，R2消耗的功率為P2，已知P1∶P2＝32∶27，則電源電壓為 12 V，R1為 20 Ω，R3為 10 Ω。
eq \a\vs4\al(第9題圖) eq \a\vs4\al(第10題圖)
10．如圖所示，電源電壓恒定，R1、R2為定值電阻，R2＝20 Ω，燈泡L標有“6 V 3 W”字樣。
(1)當S、S1、S2都閉合時，燈泡L正常發光，電路消耗的總功率為 4.8 W。
(2)當S閉合，S1、S2斷開時，電壓表示數為2 V，則R1的阻值為 10 Ω，通電1 min R1產生的熱量為 24 J。
二、選擇題(每小題2分，共14分)
11．如圖所示，直升機懸停在空中。下列對直升機能量的分析，正確的是( A )
A．直升機具有重力勢能
B．直升機的動能不斷轉化為重力勢能
C．直升機的重力勢能不斷轉化為動能
D．直升機的機械能在不斷增大
12．(威海中考)關于內能、熱量和溫度，下列說法正確的是( D )
A．溫度高的物體，含有的熱量一定多
B．物體內能增加，一定吸收了熱量
C．熱量總是從內能大的物體傳遞給內能小的物體
D．物體吸收熱量，溫度不一定升高
13．(柳州中考)如圖所示，A、B是兩條閉合金屬軌道(外軌B略大)，A、B間用很多絕緣小枕木連接并固定在絕緣水平面上，由電池通過軌道給電動玩具火車供電。在一次使用中發現，正在運行的火車在軌道上停止了。經檢查，電源及從電源到軌道的連接都沒有問題，那么故障最有可能是( A )
A．火車輪子與軌道接觸不好
B．某條枕木松了，導致電流不能通過它
C．軌道A出現一條細縫，不再是閉合的
D．軌道A、B各出現一條細縫，不再是閉合的
14．(廣東中考)如圖所示為家庭部分電路示意圖，正常發光的電燈突然熄滅，檢查保險絲發現完好，再用試電筆先后檢測插座的兩孔，氖管均發光。由此判斷電路故障的原因可能是( C )
A．插座短路 B．進戶的火線斷路
C．進戶的零線斷路 D．電燈的燈絲斷路
15．如今，說我們的生活是由磁體支撐著并不為過。史上最強力的釹磁體廣泛用于手機、電腦、冰箱等。如圖所示是小明同學用釹磁體和曲別針進行的實驗。通過實驗情景，可以判定下列說法正確的是( B )
A．釹磁體周圍存在磁感線，不存在磁場
B．釹磁體對放入其磁場中的曲別針有力的作用
C．釹磁體周圍各點的磁場方向都是豎直向下的
D．釹磁體周圍的磁場分布是均勻的
eq \a\vs4\al(第15題圖) eq \a\vs4\al(第16題圖)
16．如圖是汽車啟動裝置電路簡圖，當鑰匙插入鑰匙孔并轉動時，下列說法中正確的是( D )
A．電磁鐵上端為S極，觸點B與C斷開，汽車啟動
B．電磁鐵上端為S極，觸點B與C接通，汽車啟動
C．電磁鐵上端為N極，觸點B與C斷開，汽車啟動
D．電磁鐵上端為N極，觸點B與C接通，汽車啟動
17．如圖所示，是創新小組設計的汽車油量顯示儀的電路原理圖，其中電源電壓恒定為6 V，定值電阻R0為5 Ω，油量表實質上是量程為0～3 V的電壓表。R為壓敏電阻，其電阻值與油箱中油量的關系如表所示。下列說法中正確的是( C )
A．油箱中油量增多時，壓敏電阻R的阻值變大
B．電壓表示數為3 V時，油箱中的油量為50 L
C．油箱中油量為20 L時，R0兩端的電壓為1.5 V
D．油箱中油量減少時，電路消耗電能的總功率變大
三、實驗題(第18題5分，第19題5分，第20題4分，共14分)
18．在探究彈性勢能的大小跟哪些因素有關時，小明提出了如下猜想：
猜想一：彈性勢能的大小與彈簧被壓縮的程度有關；
猜想二：彈性勢能的大小與彈簧的材料有關；
猜想三：彈性勢能的大小與彈簧的長度有關；
猜想四：彈性勢能的大小與彈簧的粗細有關。
(1)為驗證猜想一，他設計了如圖所示實驗，實驗時將同一彈簧壓縮 不同 (選填“相同”或“不同”)的長度(彈簧被壓縮后未超過其彈性限度)，將小球置于彈簧的右端，松開后小球碰到同一位置的相同木塊上，分析比較 木塊被小球推動距離的遠近 ，從而比較彈性勢能的大小。
(2)為驗證猜想三，在其他因素相同時，需選用 長度 不同的兩根彈簧，實驗時將兩根彈簧壓縮 相同 (選填“相同”或“不同”)的長度，將小球置于彈簧的右端，松開后小球碰到同一位置的相同木塊上，對數據進行比較分析得出結論。
(3)若水平面絕對光滑，本實驗將 不能 (選填“能”或“不能”)達到探究目的。
19．(山西中考)在“探究電流與電阻的關系”實驗中：
(1)如圖甲所示，請你用筆畫線代替導線，將圖中電路連接完整(請勿更改原有導線，導線不得交叉)，要求：當滑動變阻器的滑片P向左移動時，電路中的電流變大。
(2)閉合開關后，發現電壓表有示數且接近電源電壓，電流表無示數，其原因可能是 電阻R斷路 。
(3)實驗過程中，將5 Ω的電阻接入電路中，閉合開關，調節滑動變阻器滑片P至適當位置，此時電流表示數如圖乙所示，則電流表示數為 0.3 A。將5 Ω的電阻更換為10 Ω的電阻，閉合開關，應將滑動變阻器的滑片P向右端移動，使電壓表示數為 1.5 V。
20．(岳陽中考)利用圖甲測小燈泡的電阻，小燈泡的額定電壓為2.5 V，電源電壓恒定不變。
(1)閉合開關前，應將滑動變阻器的滑片P置于 B (選填“A”或“B”)端，目的是保護電路。
(2)閉合開關后，發現小燈泡不亮，則接下來合理的操作是 B (填字母代號)。
A．?dāng)嚅_開關，更換小燈泡
B．移動滑動變阻器，觀察小燈泡是否發光
(3)當小燈泡正常發光時，電流表示數如圖乙，則小燈泡正常發光時的電阻為 8.9 Ω(計算結果保留一位小數)。
(4)某同學根據記錄的部分實驗數據，計算出小燈泡的電阻，發現有一組測量數據存在錯誤。請指出錯誤數據的序號并說明判斷依據 2，燈絲電阻隨溫度的升高而增大 。
四、計算題(第21題6分，第22題6分，第23題7分，共19分)
21．太陽能熱水器是直接利用太陽能給水加熱的裝置，下表是小明家的太陽能熱水器某天在陽光照射下的相關信息。
其中太陽輻射功率是指1 h內投射到1 m2面積上的太陽能。求：
(1)水在10 h內吸收的熱量；
(2)如果水吸收的熱量用天然氣來提供，需要完全燃燒多少m3的天然氣(天然氣的熱值為8.4×107 J/m3，天然氣完全燃燒放出的熱量全部被水吸收)；
(3)該太陽能熱水器的能量轉化效率。
解：(1)水吸收的熱量Q吸＝cmΔt＝4.2×103J/(kg·℃)× 100 kg× 50 ℃＝2.1× 107J；
(2)天然氣完全燃燒放熱Q＝qV＝2.1×107 J＝8.4×107 J/m3×V，V＝0.25m3；
(3)Q′＝1.68× 106 J/(m2·h)× 2.5 m2×10 h＝4.2× 107J
該太陽能熱水器的能量轉化效率為η＝eq \f(Q吸,Q′)＝eq \f(2.1× 107J,4.2× 107J)＝ 50%。
22．(安徽中考)實際測量中使用的大量程電流表是由小量程電流表改裝而成的，圖中G是滿偏電流(即小量程電流表允許通過的最大電流)Ig＝1 mA的電流表，其電阻Rg＝100 Ω。如圖為某同學改裝后的電流表電路圖。R1，R2為定值電阻。若使用a和b兩個接線柱時，電表的量程為3 mA；若使用a和c兩個接線柱時，電表的量程為10 mA。求R1 、R2的阻值。
解：使用a和b兩個接線柱時，R1和R2串聯后再和Rg并聯在電路中，當電表的示數達到最大測量值 I＝3 mA時，ab兩端的電壓為Uab＝Ug＝IgRg＝1×10－3 A×100 Ω＝0.1 V
R1＋R2＝eq \f(Uab,I－Ig)＝eq \f(0.1 V,3×10－3 A－1×10－3 A)＝50 Ω①
使用a和c兩個接線柱時，R2和Rg串聯后再和R1并聯在電路中，當電表的示數達到最大測量值I′＝10 mA時，通過R1的電流為
I1＝I′－Ig＝10×10－3 A－1×10－3 A＝9×10－3 A
R1兩端的電壓為U1＝Ig(R2＋Rg)
R1＝eq \f(U1,I1)＝eq \f(Ig（R2＋Rg）,I1)＝eq \f(1×10－3 A×（R2＋100 Ω）,9×10－3 A)
得9R1－R2＝100 Ω ②
聯立①②解得：R1＝15 Ω，R2＝35 Ω。
23．如圖是某電熱烘干箱的簡化電路圖，S是溫控開關，電源電壓為220 V，R1是發熱電阻絲，R2是阻值為110 Ω的電阻。開關S接“2”時是高溫?fù)?，R1的電功率是110 W；開關S接“1”時是低溫?fù)?。試求?br>(1)R1的阻值是多大？
(2)低溫?fù)鯐r，電路中的電流是多大？
(3)高溫?fù)鯐r，通電10 min，R1消耗的電能是多少？
解：(1)當S接“2”時，只有R1接入電路是高溫?fù)?，R1的阻值為R1＝ eq \f(U2,P高)＝ eq \f(（220 V）2,110 W)＝ 440 Ω。
(2)當S接“1”時，R1、R2串聯，是低溫?fù)?，電路中的電流為I＝ eq \f(U,R1＋R2)＝ eq \f(220 V,440 Ω＋110 Ω)＝ 0.4 A。
(3)高溫?fù)鯐r，通電10 min，R1消耗的電能為：
W＝ P高t＝110 W× 10× 60 s＝6.6×104 J。序號
1
2
3
4
U/V
0.1
1.3
2.1
3.0
I/A
0.05
0.11
0.26
0.3
R/Ω
2
11.8
8.1
10
太陽照
射時間
/h
裝水量
/kg
吸熱板
面積
/m2
水升高
的溫度
/℃
水的比
熱容
/[J·(kg·℃)－1]
太陽輻
射功率
/[J·(m2·h)－1]
10
100
2.5
50
4.2×103
1.68×106
序號
1
2
3
4
U/V
0.1
1.3
2.1
3.0
I/A
0.05
0.11
0.26
0.3
R/Ω
2
11.8
8.1
10
太陽照
射時間
/h
裝水量
/kg
吸熱板
面積
/m2
水升高
的溫度
/℃
水的比
熱容
/[J·(kg·℃)－1]
太陽輻
射功率
/[J·(m2·h)－1]
10
100
2.5
50
4.2×103
1.68×106
