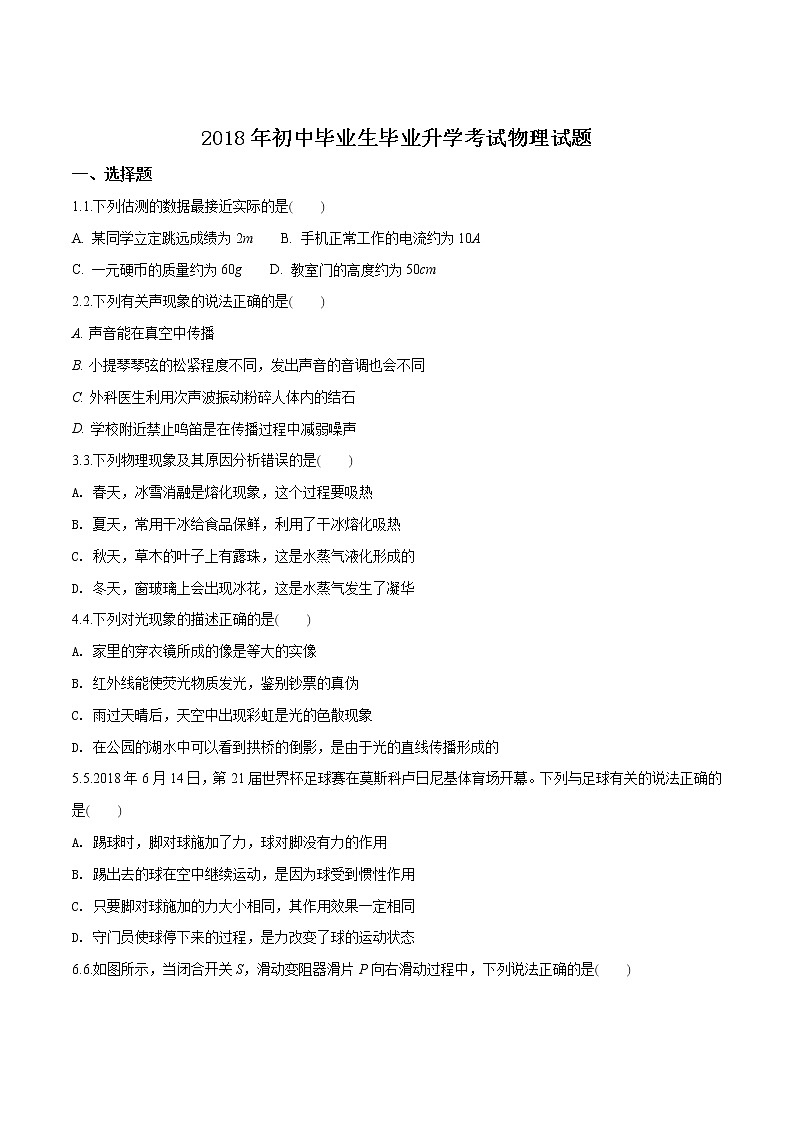

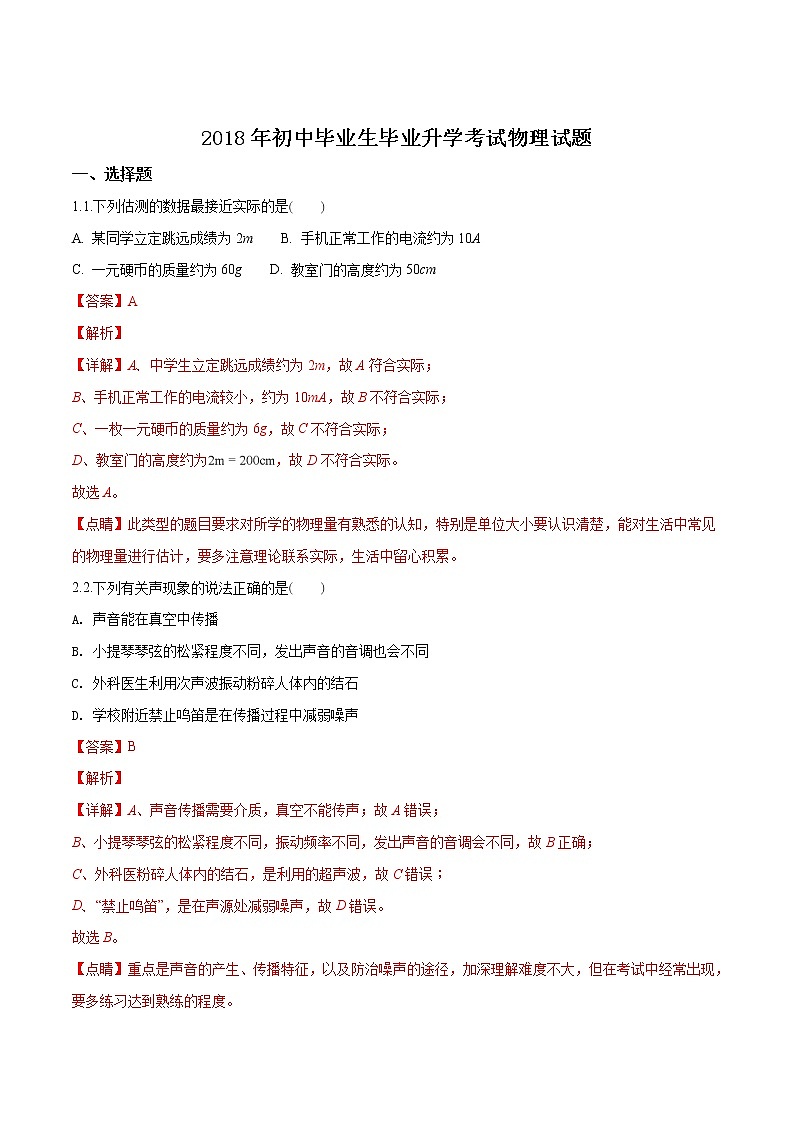

2018年初中畢業生畢業升學考試物理試題
一、選擇題
1.1.下列估測的數據最接近實際的是　　
A. 某同學立定跳遠成績?yōu)?m B. 手機正常工作的電流約為10A
C. 一元硬幣的質量約為60g D. 教室門的高度約為50cm
【答案】A
【解析】
【詳解】A、中學生立定跳遠成績約為2m，故A符合實際；
B、手機正常工作的電流較小，約為10mA，故B不符合實際；
C、一枚一元硬幣的質量約為6g，故C不符合實際；
D、教室門的高度約為，故D不符合實際。
故選A。
【點睛】此類型的題目要求對所學的物理量有熟悉的認知，特別是單位大小要認識清楚，能對生活中常見的物理量進行估計，要多注意理論聯系實際，生活中留心積累。
2.2.下列有關聲現象的說法正確的是　　
A. 聲音能在真空中傳播
B. 小提琴琴弦的松緊程度不同，發出聲音的音調也會不同
C. 外科醫生利用次聲波振動粉碎人體內的結石
D. 學校附近禁止鳴笛是在傳播過程中減弱噪聲
【答案】B
【解析】
【詳解】A、聲音傳播需要介質，真空不能傳聲；故A錯誤；
B、小提琴琴弦的松緊程度不同，振動頻率不同，發出聲音的音調會不同，故B正確；
C、外科醫粉碎人體內的結石，是利用的超聲波，故C錯誤；
D、“禁止鳴笛”，是在聲源處減弱噪聲，故D錯誤。
故選B。
【點睛】重點是聲音的產生、傳播特征，以及防治噪聲的途徑，加深理解難度不大，但在考試中經常出現，要多練習達到熟練的程度。

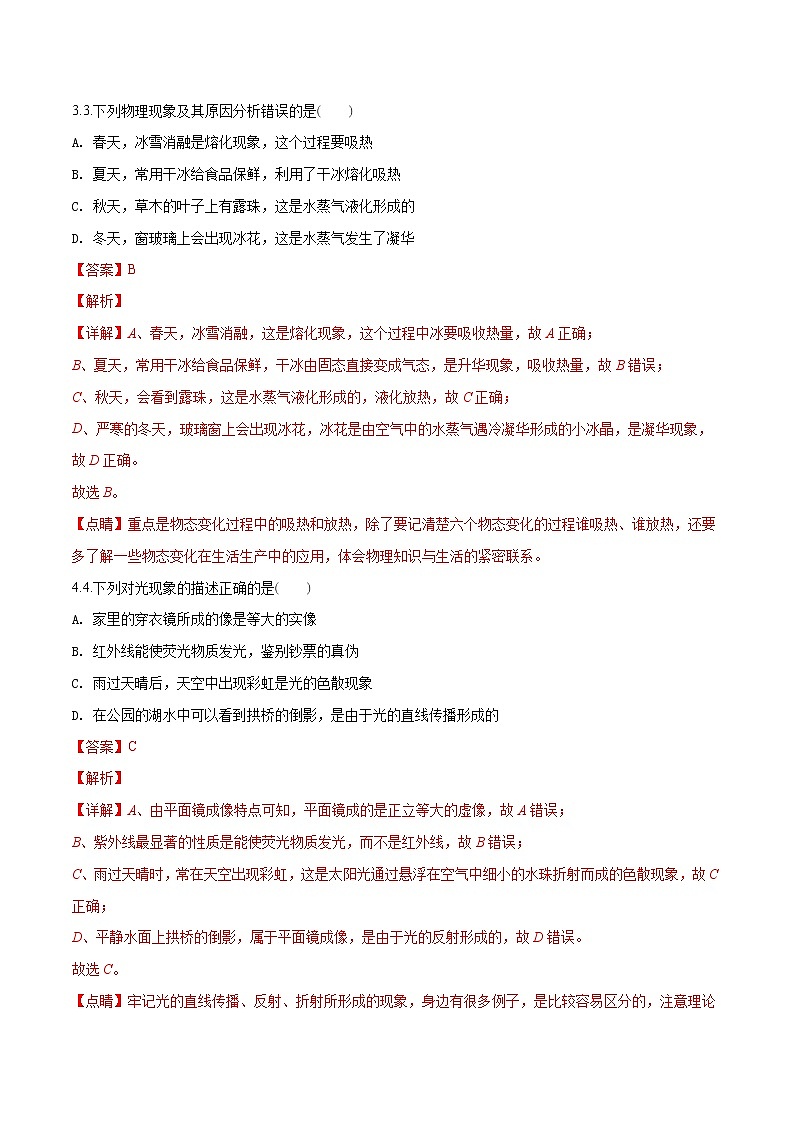

3.3.下列物理現象及其原因分析錯誤的是　　
A. 春天，冰雪消融是熔化現象，這個過程要吸熱
B. 夏天，常用干冰給食品保鮮，利用了干冰熔化吸熱
C. 秋天，草木的葉子上有露珠，這是水蒸氣液化形成的
D. 冬天，窗玻璃上會出現冰花，這是水蒸氣發生了凝華
【答案】B
【解析】
【詳解】A、春天，冰雪消融，這是熔化現象，這個過程中冰要吸收熱量，故A正確；
B、夏天，常用干冰給食品保鮮，干冰由固態直接變成氣態，是升華現象，吸收熱量，故B錯誤；
C、秋天，會看到露珠，這是水蒸氣液化形成的，液化放熱，故C正確；
D、嚴寒的冬天，玻璃窗上會出現冰花，冰花是由空氣中的水蒸氣遇冷凝華形成的小冰晶，是凝華現象，故D正確。
故選B。
【點睛】重點是物態變化過程中的吸熱和放熱，除了要記清楚六個物態變化的過程誰吸熱、誰放熱，還要多了解一些物態變化在生活生產中的應用，體會物理知識與生活的緊密聯系。
4.4.下列對光現象的描述正確的是　　
A. 家里的穿衣鏡所成的像是等大的實像
B. 紅外線能使熒光物質發光，鑒別鈔票的真?zhèn)?br /> C. 雨過天晴后，天空中出現彩虹是光的色散現象
D. 在公園的湖水中可以看到拱橋的倒影，是由于光的直線傳播形成的
【答案】C
【解析】
【詳解】A、由平面鏡成像特點可知，平面鏡成的是正立等大的虛像，故A錯誤；
B、紫外線最顯著的性質是能使熒光物質發光，而不是紅外線，故B錯誤；
C、雨過天晴時，常在天空出現彩虹，這是太陽光通過懸浮在空氣中細小的水珠折射而成的色散現象，故C正確；
D、平靜水面上拱橋的倒影，屬于平面鏡成像，是由于光的反射形成的，故D錯誤。
故選C。
【點睛】牢記光的直線傳播、反射、折射所形成的現象，身邊有很多例子，是比較容易區分的，注意理論聯系實際，多總結。
5.5.2018年6月14日，第21屆世界杯足球賽在莫斯科盧日尼基體育場開幕。下列與足球有關的說法正確的是　　
A. 踢球時，腳對球施加了力，球對腳沒有力的作用
B. 踢出去的球在空中繼續運動，是因為球受到慣性作用
C. 只要腳對球施加的力大小相同，其作用效果一定相同
D. 守門員使球停下來的過程，是力改變了球的運動狀態
【答案】D
【解析】
【詳解】A、因為力的作用是相互的，所以踢球時，腳對球施加力的同時球對腳也施加了力，故A錯誤；
B、踢出去的球在空中繼續運動，是因為球具有慣性；慣性不是力，不能說“受慣性作用”，故B錯誤；
C、力的大小、方向和作用點都影響力的作用效果，所以，腳對球施加的力大小相同時，其作用效果不一定相同，故C錯誤；
D、守門員使球停下來的過程中，守門員對球有力的作用，球的運動狀態發生改變，說明力改變了球的運動狀態，故D正確。
故選D。
【點睛】注意對慣性的理解，慣性是物體的基本屬性，與物體的運動狀態無關，與質量大小有關，且慣性不是力，不能說成：受到慣性作用，而應該描述成：具有慣性。
6.6.如圖所示，當閉合開關S，滑動變阻器滑片P向右滑動過程中，下列說法正確的是　　
學.科.網...學.科.網...學.科.網...學.科.網...學.科.網...學.科.網...學.科.網...學.科.網...學.科.網...學.科.網...學.科.網...學.科.網...
A. 電流表A示數變小 B. 燈泡L的亮度變亮
C. 電壓表示數變大 D. 電壓表示數變小
【答案】A
【解析】
【詳解】由電路圖可知，燈泡L與滑動變阻器R串聯，電壓表測電源兩端的電壓，電壓表測變阻器R兩端的電壓，電流表測電路中的電流。
因電源的電壓不變，所以，滑片移動時，電壓表的示數不變，故C錯誤；
在滑動變阻器滑片P向右滑動過程中，接入電路中的電阻變大，電路中的總電阻變大，由可知，電路中的電流變小，燈泡變暗，即電流表A的示數變小，故A正確；
電流變小，燈泡變暗，故B錯誤；
由可知，燈泡兩端的電壓變小，因串聯電路中總電壓等于各分電壓之和，所以，變阻器R兩端的電壓變大，即電壓表的示數變大，故D錯誤。
故選A。
【點睛】重點是電路的動態分析，涉及到歐姆定律和電功率公式的應用，分清電路的連接方式和電壓表是測量誰的電壓是關鍵。
7.7.下列有關物理量與質量的關系，說法正確的是　　
A. 同一地點，物體所受重力大小與質量無關
B. 同種物質，物質的密度大小與質量無關
C. 同一高度，物體的重力勢能大小與質量無關
D. 同種燃料，燃燒放出的熱量多少與質量無關
【答案】B
【解析】
【詳解】A、同一地點的重力常數相等，即物體受到的重力與它的質量成正比；故A錯誤；
B、因為密度是物質的一種特性，與物體的體積和質量沒有關系，故B正確；
C、影響重力勢能的因素：重力和高度，同一高度，物體的重力勢能大小與質量有關，故C錯誤；
D、由可知，燃料燃燒放出的熱量與燃料的熱值和燃料的質量有關，故D錯誤。
故選B。
【點睛】注意理解密度的物理意義，密度表示單位體積內物體的質量，密度通常是不變的，與質量、體積無關。
8.8.下列做法中，符合安全用電常識的是　　
A. 用濕手拔用電器的插頭 B. 在高壓電線附近放風箏
C. 使用試電筆時手接觸金屬筆尖 D. 電器起火時先切斷電源
【答案】D
【解析】
【詳解】A、生活中的水是導體，用濕手拔用電器的插頭易引發觸電，故A錯誤；
B、在高壓電線附近放風箏，風箏容易纏繞到高壓線或引發高壓電弧觸電，是不符合安全用電常識的，故B錯誤；
C、使用試電筆時，手要接觸筆尾金屬體，但不能接觸筆尖金屬體，故C錯誤；
D、電器起火時，應先切斷電源，再施救，故D正確。
故選D。
【點睛】熟練掌握家庭電路中的安全用電常識，注意理論聯系實際，在實踐中運用，有一定的現實意義，注意無論是人觸電還是引起火災時，都應先切斷電源。
9. 小明和班里的同學討論熱學知識，你認為正確的是（ ）
A. 看到陽光下屋內飛舞的灰塵，這是分子在不停地作無規則的運動
B. 用手捏海綿，海綿的體積變小了，說明分子間有間隙
C. 隕石在墜入大氣層時，內能增加，機械能減小
D. 在內燃機的一個工作循環中，燃氣對外做功四次
【答案】C
【解析】
試題分析：塵埃在空氣中飛舞是宏觀物體在外力作用下的機械運動，故A錯誤；用手捏海綿，海綿的體積變小了，不能說明分子間有間隙，故B錯誤；隕石墜落的過程中，質量不變，高度減小，所以重力勢能減小，墜落過程中隕石要克服空氣阻力做功，把機械能轉化為內能，內能增加，機械能減小，故C正確；內燃機的一個工作循環有4個沖程，曲軸轉動2周，對外做功1次，故D錯誤；故應選C。
【考點定位】分子動理論；內能及其利用
10.10.廚房里能發現許多與物理知識有關的現象，下列說法正確的是　　
A. 吸油煙機能將油煙吸走，是因為空氣流速越大的位置，壓強越大
B. 高壓鍋能很快煮熟食物，是由于鍋內氣壓增大，水的沸點升高
C. 瓷磚表面的“吸盤式”掛鉤，是利用大氣壓將吸盤緊壓在瓷磚表面
D. 茶壺的壺身和壺嘴構成連通器
【答案】BCD
【解析】
【詳解】A、流體壓強與流速的關系：流體在流速越大的位置壓強越??；所以，抽油煙機在工作時，轉動的扇葉處空氣流速大，壓強小，故A錯誤；
B、氣壓越大時，沸點越高，所以高壓鍋增大鍋內氣體的壓強，能提高水的沸點，食物在高溫下容易煮熟。故B正確；
C、把吸盤緊壓在光滑的瓷磚表面上，吸盤內的空氣被排出，大氣壓就把吸盤緊壓在了墻上，利用了大氣壓，故C正確；
D、茶壺的壺身和壺嘴上端開口、底部連通，構成連通器，故D正確。
故選BCD。
【點睛】注意流體壓強與流速關系的應用，是飛機產生升力的原因，牢記流速大的地方壓強小的規律，中考中也是常出現的題目類型，且要能用此特點解釋生活中的相關現象。
11.11.如圖所示是有關電和磁的兩個重要的科學探究實驗，下列說法正確的是　　

A. 甲圖中開關S閉合后，輕質導體棒ab會運動
B. 甲圖實驗探究的是發電機的工作原理
C. 乙圖中導體棒cd切割磁感線運動時，靈敏電流計的指針會發生偏轉
D. 乙圖實驗說明電能可以轉化為機械能
【答案】AC
【解析】
【詳解】圖甲實驗是通電導線在磁場中受到磁場力的實驗，是電動機的原理圖，開關S閉合后，輕質導體棒ab會運動，故A正確，B錯誤；
乙圖實驗是電磁感應原理，是發電機的原理圖，當導體棒切割磁感線運動時，電路中產生電流，靈敏電流表指針發生偏轉，機械能轉化為電能，故C正確，D錯誤；
故選AC。
【點睛】注意分清楚研究電磁感應和磁場對通電導線作用力的兩個實驗，兩個實驗從圖看很相似，容易混淆，區分的方法是，有電源的是研究磁場對通電導線作用力的實驗，有靈敏電流計的是研究電磁感應的實驗。
12.12.如圖所示，在兩個完全相同的容器中裝有甲、乙兩種不同的液體，將體積相等的實心小球A、B、C分別放入兩個容器中，放入小球后兩個容器中的液體深度相同，且A、C兩球排開液體體積相同，B球在甲液體中懸浮，在乙液體中下沉。則下列選項正確的是　　

A. 甲液體比乙液體對容器底的壓強大
B. 三個小球中密度最小的是C球
C. A、C兩球所受的浮力相等
D. 如果把A、C兩球對調，A球在乙液體中可能下沉
【答案】ABD
【解析】
【詳解】A、由圖可知，B在甲中懸浮，A在甲中漂浮，則，，
由B在乙中下沉，可知，，則；
已知兩容器中的液體深度相同，由可得，兩液體對容器底部的壓強關系：；故A正確；
B、由B在乙中下沉，C在乙中漂浮可知，，，
則，
由A、C漂浮，且兩球排開液體體積相同，可得，，則，
，，因為，則，
所以三個小球的密度關系為：，故B正確；
C、，，根據可得，A、C兩球所受浮力關系為：，故C錯誤；
D、因為，，所以，已知，但不能比較和的關系，所以不能確定把A、C兩球對調后，A放在乙液體中的浮沉情況，可能A球在乙液體中可能下沉，故D正確。
故選ABD。
【點睛】重點是浮沉條件、阿基米德原理和液體壓強公式的應用，先根據浮沉狀態判斷出兩液體密度的大小，再結合阿基米德原理判斷液體的密度大小，及三個球的密度大小關系。
13.13.如圖甲所示，電源電壓保持不變，為定值電阻，R為滑動變阻器，閉合開關S，滑動變阻器的滑片從一端移動到另一端的過程中，電壓表和電流表的示數與R的關系分別如圖乙、丙所示。下列說法正確的是　　

A. 電源電壓為6V
B. 滑動變阻器R的最大阻值是
C. 的最小電功率為
D. 當滑片P置于中點時，R的電功率為
【答案】ABC
【解析】
【詳解】由電路圖可知，R與串聯，電壓表測兩端的電壓，電流表測電路中的電流。
A、由圖甲、乙可知，當時，即只有連入電路中時，電壓表示數最大為6V，即電源電壓，故A正確；
B、由圖丙知，當時，電路中電流：，由歐姆定律可得的阻值：
；
由乙圖知，當滑動變阻器連入阻值最大時，電壓表示數為2V，即，此時電路中電流最小，由丙圖可知：；
由串聯電路特點和歐姆定律可得，此時滑動變阻器兩端電壓：，
由歐姆定律可得滑動變阻器的最大阻值：
；故B正確；
C、的最小功率：，故C正確；
D、當滑片P置于中點時，電路中的電流：，
此時R的功率：，故D錯誤。
故選ABC。
【點睛】重點是串聯電路的特點、歐姆定律的應用以及電功率公式的應用，從圖象中獲取滑動變阻器接入電路中的電阻與對應的電流、電壓表的示數是關鍵。
三、填空題
14.14.盛夏時公園里的人工湖能減弱周圍地區的“熱島效應”。假設湖水吸收的熱量被相同質量的沙石吸收，則沙石升高的溫度______選填“大于”、“小于”或“等于”湖水升高的溫度。我們在岸上看到湖水中嬉戲的鯉魚其實是光的______所形成的鯉魚的______選填“實”或“虛”像。
【答案】 (1). 大于 (2). 折射 (3). 虛
【解析】
【詳解】因為水的比熱容大于沙石的比熱容，水和沙石的質量等同，吸收的熱量又相等，根據可知，沙石升高的溫度大于湖水升高的溫度；
當光從一種透明介質斜射入另一種透明介質時，會發生折射現象；
魚反射的光斜射向水面時，會發生折射現象，當光從水中射入空氣中時，折射光線會遠離法線，光線射入我們的眼睛，而我們由于錯覺，認為光始終沿直線傳播，逆著光的方向看上去，看到魚的虛像，而且比實際位置高。
即湖水中嬉戲的鯉魚其實是光的折射所形成的鯉魚的虛像。
【點睛】重點是折射成像的特點，記清楚光由水中斜射到空氣中時，折射角大于入射角，折射光線反向延長相交而形成虛像，且像的位置比實際物體的位置高一些。
15.15.當玻璃棒和絲綢摩擦時，絲綢帶______電，是因為在摩擦過程中絲綢______選填“得到”或“失去”電子。反復摩擦后，發現玻璃棒的溫度升高，這是通過______方式改變物體內能的。
【答案】 (1). 負 (2). 得到 (3). 做功
【解析】
【詳解】(1)摩擦起電的實質是電子在物體之間的轉移，失去電子的物體帶正電，得到電子的物體帶負電；
用綢子摩擦過的玻璃棒帶正電，是因為摩擦過程中玻璃棒失去了電子，同時絲綢得到了電子，所以絲綢帶負電。
(2)反復摩擦后，發現玻璃棒的溫度升高，這是通過做功方式改變物體內能的。即機械能轉化為內能。
【點睛】重點是摩擦起電現象，要理解摩擦起電的實質是電子的轉移，兩個物體互相摩擦時，因為不同物體的原子核束縛核外電子的本領不同，所以其中必定有一個物體失去一些電子，另一個物體得到一些電子。
16.16.近日，我國部分地區發生了洪水災害，空軍采用直升飛機救援，地面控制中心通過______波向直升飛機發出指令，這種波在真空中的傳播速度為______；直升飛機在勻速上升過程中，動能______，機械能______。后兩個空選填“變大”、“變小”或“不變”
【答案】 (1). 電磁 (2). (3). 不變 (4). 變大
【解析】
【詳解】直升飛機受到地面指揮中心的控制，地面控制中心是通過電磁波來傳達指令的；這種波在真空中傳播速度，即光速為；
直升飛機在勻速上升過程中，質量不變，速度不變，故動能不變；
同時高度增加，則重力勢能變大，因機械能等于動能與勢能的總和，故直升飛機的機械能不斷變大。
【點睛】重點是影響動能和重力勢能大小的因素，當質量不變時，速度增大，動能增大，速度減小，動能減小；高度增加，重力勢能增大，高度降低，重力勢能減小。
17.17.小李家的電飯煲銘牌模糊不清，為了測其額定功率，他關掉家里其他所有用電器，讓電飯煲正常工作1min，觀察到家里標有的電能表轉盤轉了50轉，則這段時間內電飯煲消耗的電能是______J，其額定功率是______度電可供小李家中的4盞“220V 5W”的LED燈同時正常工作______h。
【答案】 (1). (2). 1000 (3). 50。
【解析】
【詳解】由“”可知，電路中每消耗的電能，電能表轉盤轉過3000轉，電能表轉了50轉，電飯煲消耗的電能：
，
因電飯煲正常工作，則電飯煲的額定功率：
；
四盞LED燈的總功率：，
由得，可供這些燈同時正常工作的時間：
。
【點睛】重點是電能表銘牌的意義和電功率的計算，考題中經常出現，關鍵是理解3000r/(kW?h)物理意義。
18.18.如圖所示，兩個相同的玻璃瓶，橡皮塞上插進一根兩端開口的細玻璃管，使橡皮塞塞住瓶口，其中甲瓶內裝滿水，乙瓶沒有裝滿，玻璃管內水面距瓶底20cm，則甲瓶底部受到水的壓強為______Pa；要探究大氣壓隨高度的變化，應選用的是______填“甲”或“乙”裝置，當該裝置隨電梯從一樓上升到二十樓，管內的液面會______選填“上升”或“下降”。??；

【答案】 (1). 2000 (2). 乙 (3). 上升
【解析】
【詳解】甲瓶底部受到水的壓強：
；
甲瓶內裝滿水，沒有空氣，外部氣壓發生變化時不會引起玻璃管內液柱高度的變化，無法判斷大氣壓的變化；
而乙瓶內有空氣，瓶內有氣壓，當外界氣壓變化時，液柱高度會發生變化，能判斷大氣壓的變化，所以選擇乙裝置；
當電梯從一樓上升到十樓，所處高度變高，外界大氣壓隨高度的增加而減小，瓶內氣壓大，在瓶內外氣壓差的作用下，會有一部分水被壓入玻璃管，因此管內液面上升。
【點睛】理解判斷氣壓變化裝置的原理，即利用內外壓強差使細管內液柱上升或下降來判斷；當大氣壓發生改變時，瓶內壓強與外部壓強不同，則細管內液柱將發生改變。
19.19.如圖所示是一種電熱曖手袋的簡易電路圖，當專用插頭插入電源并閉合開關S時，紅色指示燈L和發熱體R之間的連接方式是______，電流通過發熱體R會使其溫度升高，這種現象叫做電流的______效應。

【答案】 (1). 并聯 (2). 熱
【解析】
【詳解】讀圖可知，電路中有兩條電流的路徑，因此紅色指示燈L和發熱體R之間的連接方式是并聯；
電流通過發熱體R會使其溫度升高，這種現象叫做電流的熱效應。除超導現象外，電流流過導體都會發熱。
【點睛】重點是串并聯電路的辨別、電流的熱效應，利用熱效應工作的用電器，生活中我們都是很熟悉的，另外牢記超導現象中，電流流過導體不會發熱。
20.20.如圖所示，物體重為20N，某人在5s內用4N的拉力勻速地將該物體在水平方向移動了1m，則繩子自由端移動的速度為______，拉力做功為______J，此物休受到的摩擦力為______不計滑輪重、繩重、滑輪與軸及滑輪與繩之間的摩擦

【答案】 (1). (2). 8 (3). 8
【解析】
【詳解】由圖知，動滑輪上繩子的段數為2，則繩子自由端移動的距離：；
繩子自由端移動的速度：；
拉力做的功：；
不計滑輪重、繩重、滑輪與軸及滑輪與繩之間的摩擦，
由可得，物體受到的摩擦力：。
【點睛】關鍵是判斷有幾段繩子承擔物體的重（拉著動滑輪），方法是只要數出直接與動滑輪連接的繩子段數即可，且要牢記。
21.21.如圖所示是太陽能LED照明路燈，LED是一種發光二極管，它是由______材料制成的，可以把電能直接轉化成______能，太陽能是______選填“可再生”或“不可再生”能源、清潔無污染，它是在太陽內部氫原子核發生______選填“裂變”或聚變”釋放出巨大的能量。

【答案】 (1). 半導體 (2). 光 (3). 可再生 (4). 聚變
【解析】
【詳解】LED是一種半導體發光二極管，通過電流時不用經過加熱燈絲直接能夠發光，即把電能直接轉化成光能；
太陽能取之不盡用之不竭，屬于可再生能源，并且環保無污染；
在太陽內部，氫原子核在超高溫、高壓下作用下發生聚變，釋放巨大的核能。
【點睛】注意多了解一些LED發光二極管的特點，因為其發光效率高，近年來被廣泛應用于各個領域，成為取代傳統光源的理想選擇。
三、作圖題
22.22.如圖所示，凸透鏡與水面平行，一側的焦點恰好在水面上，水中一束入射光線射向凸透鏡的焦點，請畫出這束光線發生反射和折射后的光路圖。

【答案】
【解析】
【詳解】根據反射角等于入射角，在法線右側的水中畫出反射光線；
光由水中斜射進入空氣中時，折射光線向遠離法線方向偏折，折射角大于入射角，由此在法線右側的空氣中畫出折射光線；
過焦點的入射光線，經凸透鏡折射后平行于主光軸射出，如圖所示：
【點睛】涉及凸透鏡或凹透鏡的光路作圖，應牢記凸透鏡和凹透鏡的三條特殊光線，在畫圖中靈活運用，像這一類的作圖即可迎刃而解。
23.23.電磁鐵通電后，小磁針靜止在如圖所示位置，當滑動變阻器的滑片向左滑動時，電磁鐵的磁性增強。請在圖中用筆畫線代替導線，把元件連接起來連線不要交叉，并標出電磁鐵的N極。

【答案】
【解析】
【詳解】已知小磁針的右端為N極，根據磁極間的相互作用可知，電磁鐵的左端為S極，右端為N極。
由安培定則可確定，電流要從電磁鐵的左端流入，右端流出?；琍向左移動，電阻增大，就要選取滑動變阻器的左下面的接線柱。故電路圖設計如下：
【點睛】重點是安培定則的應用，此定則展示了電流方向與磁場方向的關系，知道電流方向可以判斷磁場方向，知道磁場方向當然也可以判斷電流方向，注意多加練習熟練應用。
24.24.如圖所示是一種抽水馬桶水箱自動上水裝置的示意圖。當水箱內的水達到一定高度時，浮標帶動杠桿AOB壓住入水口，停止上水。請在圖中畫出動力、阻力和動力臂。

【答案】
【解析】
【詳解】由圖和題意可知，O為支點，水對浮標的向上作用力為動力，入水口對B端的向上作用力為阻力；
入水口處的水對塞子產生豎直向上的壓力，所以過杠桿B點作豎直向上的力即為阻力；
浮力豎直向上，所以過浮標重心作豎直向上的力即為動力，過支點O作動力作用線的垂線段即為動力臂如圖所示：
【點睛】先要理解清楚力臂的概念，再練習作圖，畫力臂是很常見的作圖題，但有些同學總會出錯，牢記力臂是支點到力的作用線的距離。
四、簡答題
25.25.冰壺比賽時，運動員需要不斷調整自己的運動狀態，他的兩只腳的作用分別為蹬冰和滑行，所以兩只鞋底的表面不同。請你說出甲、乙兩只鞋底哪只是滑行腳的鞋底？并利用學過的物理知識解釋其中的道理。

【答案】甲是滑行腳的鞋底，乙是蹬冰腳的鞋底；由圖知，甲鞋底比較光滑，這樣可以通過減小接觸面的粗糙程度來減小摩擦力，便于滑行，所以甲是滑行腳的鞋底；乙鞋底比較粗糙，這樣可以通過增大接觸面的粗糙程度來增大摩擦力即向前運動的動力，也起到防滑的作用，所以乙是蹬冰腳的鞋底。
【解析】
【詳解】根據影響滑動摩擦力大小的因素解答。
影響滑動摩擦力大小的因素是壓力和接觸面的粗糙程度，在壓力一定時，接觸面越粗糙，試探力越大，接觸面越光滑，摩擦力越小；
如圖甲鞋底光滑，所以摩擦力小，便于在冰面滑行，故甲是滑行腳的鞋底；
如圖乙鞋底粗糙，所以摩擦力大，便于蹬冰使人前行，故乙是蹬冰腳的鞋底。
【點睛】重點是增大和減小摩擦力的方法，牢記影響滑動摩擦力的兩個因素，即壓力和接觸面的粗糙程度，可以通過增大壓力或增大接觸面的粗糙程度來增大摩擦力，反之減小摩擦力，另外用滾動代替滑動可以大大減小摩擦力。
五、計算題
26.26.2018年5月13日，中國首艘國產航母01A型航空母艦離開大連港碼頭，開始海試。取請問：
航母001A設計排水量約萬噸，那么它滿載時受到的浮力是多少？
一位體重為600N的殲15艦載機飛行員，雙腳與水平甲板的接觸面積是，則他雙腳站立時對甲板的壓強是多少？
若艦載機飛行員駕駛殲15戰機以的巡航速度飛越渤海海峽時，發動機的推力為，則飛機發動機的功率為多少？
【答案】；；。
【解析】
【詳解】航母滿載時的排水量：，
根據阿基米德原理知，排水水的重即為浮力，所以航母滿載時受到的浮力：
；
飛行員對水平甲板的壓力：；
雙腳站立時對甲板的壓強：
。
飛機發動機的功率：
。
【點睛】重點是壓強公式、重力公式、功率、阿基米德原理和物體漂浮條件的應用，關鍵是知道水平面上物體的壓力與自身的重力相等，并正確理解排水量的含義。
27.27.在如圖甲所示的電路中，電源電壓恒定，定值電阻的阻值為，滑動變阻器的最大阻值是，小燈泡的額定電壓為6V，通過小燈泡的電流與其兩端電壓的關系如圖乙所示。當開關閉合，、斷開時，滑動變阻器接入電路中的阻值為，小燈泡恰好正常發光。求：

小燈泡的額定功率；
電源電壓；
當開關、、都閉合時，移動滑動變阻器的滑片P，當電路消耗的總功率為6W時，求滑動變阻器接入電路中的電阻值。
【答案】 3W； 8V；。
【解析】
【詳解】由題知燈泡的額定電壓為6V，由圖象讀出燈泡正常發光時的電流為，則小燈泡的額定功率：
；
當開關閉合，、斷開，L與串聯，當滑動變阻器接入電路中的阻值為，小燈泡恰好正常發光，則電路的電流，
滑動變阻器兩端的電壓：；
電源電壓為：；
當開關、、都閉合時，、并聯，因并聯電路各支路兩端的電壓相等，則的功率：
；
因總功率等于各電阻消耗功率之和，所以的功率：；
由可得，的電阻：。
【點睛】重點是電功率的相關計算，注意熟練應用串、并聯電路的電壓和電流特點，都是電路的最基本規律，另外把電路圖讀懂是關鍵，要清楚不同的開關閉合時電路的連接情況。
28.28.如圖甲是一種電熱加濕器，其原理如圖乙所示，閉合開關，當電熱絲R將加熱倉中的水加熱到沸騰后變成水蒸氣噴出，增加空氣的濕度。當加熱倉中的水對底部的壓強減少到一定程度時，注水閥門便會自動打開從儲水箱中注水。加濕器的工作電壓為220V，最大功率為40W，氣霧調節器的阻值范圍是歐。求：

電熱絲的電阻值；
若加熱倉以最大功率工作時的效率為，那么將加熱倉中質量為30g溫度為的水加熱到需要多長時間？
設電熱絲電阻不變，電熱絲工作時最小功率是多少？
【答案】； 300s； 10W。
【解析】
【詳解】當氣霧調節器的滑片移到最左邊時，氣霧調節器接入電路的電阻為0，只有電熱絲工作，此時電熱絲的最大功率為40W，
由可得，電熱絲的電阻值：
；
水吸收的熱量：
，
由可得，消耗的電能：
，
由可得，加熱需要時間：
；
當滑片移到最右端時，氣霧調節器的最大阻值和電熱絲串聯，電路中電流最小，電熱絲工作時功率最小，
則電路中的最小電流：
，
電熱絲工作時最小功率：
。
【點睛】重點是電功率和吸收熱量的計算，牢記和，在純電阻電路中兩公式可以直接使用，計算稍顯簡單。
六、實驗、探究題
29.29.在探究“水沸騰時溫度變化的特點”實驗時：

（1）小華組裝好實驗器材后開始實驗，請你指出圖甲中存在的操作錯誤是_____。
（2）糾正錯誤操作后，開始計時。第3min溫度計的示數如圖乙所示，該示數為_____℃，從記錄數據的表格可以分析出：水沸騰的特點是溫度_____，繼續_____。

（3）根據水的沸點可判斷當時當?shù)氐臍鈮篲____（選填“是”或“不是”）1標準大氣壓。
（4）小華和另一位同學選用的實驗裝置相同，且同時開始實驗，但水開始沸騰的時間不同，他們繪制的沸騰圖象如圖丙所示，其中水的質量較大的圖象為_____（選填“a“”或“b”）。
【答案】 (1). 溫度計的玻璃泡與容器底接觸 (2). 96 (3). 不變 (4). 吸熱 (5). 不是 (6). b
【解析】
【詳解】使用溫度計測量流體溫度時，玻璃泡不能碰著容器的底或壁，所以圖甲中溫度計測液體溫度的錯誤為：溫度計的玻璃泡與容器底接觸；
溫度計的分度值是，此時是零上，液柱上表面對準了上面第6個小格處，示數為；
從記錄數據的表格可得：液體沸騰時，溫度不變，繼續吸熱，這是流體沸騰最顯著的特點；
由記錄數據知，當水的溫度達到時，溫度不再變化，說明此時是水的沸騰過程，沸點是沸點低于標準大氣壓下的沸點，由此可判斷當?shù)氐臍鈮翰皇?個標準大氣壓。
讀圖丙可以看出，在同樣加熱的情況下，b的升溫較慢，其原因應該是水的質量多于a的緣故，升高相同的溫度時需要的時間長，即水的質量較大的圖象為b。
【點睛】重點是研究水沸騰的實驗，牢記水沸騰時的特點，即水沸騰時繼續吸熱，但溫度不會再升高，且要牢記水的沸點與氣壓有關。
30.30.小明在探究“凸透鏡成像的規律”實驗時，實驗操作規范。

（1）實驗前，要調整燭焰、凸透鏡、光屏的中心在_____，實驗一段時間后，他發現光屏上的像偏上，那么他應該把凸透鏡向_____（選填“上”或“下”）適當調節，才能使像最終成在光屏的中央。
（2）當他將蠟燭、凸透鏡、光屏調節到圖甲所示位置時，燭焰恰好在光屏上成清晰的像，此時成像原理與_____（選填“放大鏡”、“投影儀”或“照相機”）相同；若將蠟燭向右移動5cm，保持凸透鏡的位置不動，則應將光屏向_____（選填“左”或“右”）適當移動才能再次在光屏上成清晰的像，此時像的大小比原來的像要_____（選填“大”或“小”）些。
（3）小明近日發現自己看不清黑板，到醫院檢查，醫生告訴他患上了近視，成像示意圖為_____（選填“乙”或“丙”）圖，近視眼可以使用_____（選填“凸透鏡”或“凹透鏡”）加以矯正。
【答案】 (1). 同一高度 (2). 下 (3). 照相機 (4). 右 (5). 大 (6). 乙 (7). 凹透鏡
【解析】
【詳解】(1)凸透鏡成像實驗中，調整凸透鏡、光屏、燭焰的中心大致在同一高度是為了使像能夠成在光屏的中央；實驗一段時間后，他發現光屏上的像偏上，那么他應該把凸透鏡向下適當調節，才能使像最終成在光屏的中央。（2）物體到凸透鏡的距離是物距，像到凸透鏡的距離是像距，由圖知，u>2f，成倒立、縮小的實像，照相機根據這個原理制成的；當凸透鏡的位置不變時，只向右移動蠟燭，要使光屏上再次出現一個明亮清晰的像，可以向右移動光屏，才能再一次成像，并且此時的像比剛才的像大。（3）圖乙的折射光線會聚在視網膜前，所以圖乙表示了近視眼的成像情況，近視眼的晶狀體會聚能力過強，應佩戴具有發散作用的凹透鏡進行矯正。
【點睛】（1）探究凸透鏡成像的實驗時，在光具座上依次放蠟燭、凸透鏡、光屏，三者在同一條直線上，三者的中心大致在同一高度，像才能呈在光屏的中央．（2）掌握凸透鏡成像的三種情況和應用之一：u>2f，成倒立、縮小的實像，應用于照相機和攝像機．凸透鏡成實像時，具有物近像遠像變大的特點．（3）視眼能看清近處的物體，不能看清遠處的物體，近視眼的晶狀體太厚，使像成在視網膜的前方．要戴一個凹透鏡來矯正，凹透鏡對光線有發散作用．戴上凹透鏡能使像成在視網膜上．

31.31.小華同學在探究“浮力的大小跟哪些因素有關”的實驗中，在彈簧測力計下面懸掛一個實心圓柱體如圖甲所示，當圓柱體下表面與水面相平時開始緩慢下降，直到浸沒在溢水杯內的水中，用小桶收集溢出的水。取

圓柱體的質量為______kg。
圓柱體浸沒在水中時所受浮力為______N；圓柱體的密度是______。
比較______兩圖可知：浸在同種液體中的物體所受浮力的大小跟物體排開液體體積有關。
比較c、d兩圖可知：當物體浸沒在同種液體中，所受浮力不隨______而改變。
小華完成圖甲所示的實驗后，把水換成另一種液體重復上述實驗，根據實驗數據繪制出如圖乙所示的彈簧測力計的拉力F隨物體下降高度h變化的圖象，那么物體浸沒在這種液體中受到的浮力為______N，這表明浸在液體中的物體所受浮力的大小還跟______有關。
【答案】 (1). (2). 4 (3). (4). b、c (5). 深度 (6). 3 (7). 液體密度
【解析】
【詳解】由a知，；根據可得，圓柱體的質量；
由圖a、c知，圓柱體浸沒在水中后所受浮力為：
；
由知圓柱體的體積為：，
圓柱體的密度：
；
要探究浸在同種液體中的物體所受浮力大小跟物體排開液體的體積有關，需要控制液體密度相同，排開液體的體積不同，故圖b、c符合要求；
由c、d兩圖可知，圓柱體完全浸沒，下沉過程中，測力計的示數不變，即物體所受浮力不隨深度改變；
由圖乙知，物體完全浸沒時測力計的示數為2N，則；
可知，浸在液體里的物體受到的浮力大小還根據液體的密度有關。
【點睛】重點是稱重法測量浮力的原理及阿基米德原理的應用，稱重法求出浮力后，根據可求排開水的體積，即物體的體積，可進一步求出圓柱體的密度。另外注意實驗中控制變量法的應用。
32.32.小明在實驗室探究電學實驗，有如下器材：電壓表、電流表、滑動變阻器、開關、電源電壓恒為、定值電阻分別為、、、、、小燈泡額定電壓為、導線若干。

在探究“電流與電阻的關系”實驗中：
小明設計了如圖甲所示電路，請你幫他將圖乙所示的實物圖連接完整__________。
閉合開關前，要將滑動變阻器滑片移至______選填“A”或“B“端；電路中滑動變阻器起到保護電路和______的作用。
閉合開關，發現無論如何移動滑動變阻器的滑片，電流表有示數，電壓表示數為零，此時電路出現的故障可能是______。
小明排除故障后繼續實驗，先將的電阻接入電路，閉合開關，調節滑動變阻器的滑片，直到電壓表示數為，記下電流表示數；斷開開關，把5歐電阻換為10歐的電阻，再閉合開關，應向______選填“A”或“B“端移動滑動變阻器的滑片，才能使電壓表示數仍為，同時再記下電流表的示數。
為確保所給的5個定值電阻接入電路后都能正常進行實驗，那么，應該選取最大阻值不小于______的滑動變阻器。
完成以上實驗后，小明將定值電阻換成小燈泡，想要測量它的額定電功率。在不損壞小燈泡的情況下，移動滑動變阻器的滑片，記錄多組小燈泡兩端的電壓值及對應的電流值，根據這些數據繪制出了小燈泡的“I--U”關系圖象如圖丙所示。分析圖象可知，小燈泡正常工作時燈絲電阻為______，小燈泡的額定功率是______從圖象還可以看出，小燈泡燈絲的電阻是______選填“變化或“不變”的，造成這一現象的原因是燈絲電阻隨______升高而增大。
【答案】 (1). (2). (3). 改變電阻電壓和電流 (4). 電阻短路 (5). (6). (7). (8). (9). 變化 (10). 溫度
【解析】
【詳解】根據圖甲連接實物，注意電壓表與電阻并聯，且正進負出，即將電壓表的負接線柱連接定值電阻的右端，定值電阻右端再連接滑動變阻器的左上接線柱即可，如下所示：

閉合開關前，為保護電路，要將滑動變阻器滑片移至阻值最大處，即A端；
為得出普遍性的結論要多次測量，故電路中滑動變阻器除起到保護電路元件安全的作用外，還有改變電阻電壓和電流（保證定值電阻兩端的電壓不變）的作用；
閉合開關S，無論如何移動滑動變阻器的滑片P，電流表有示數，說明電路不可能是斷路，可能是短路，電壓表示數為零，說明電壓表測量的電阻為零，則與電壓表并聯的電阻短路了；
小明先將的電阻接入，閉合開關，調節滑動變阻器的滑片，直到電壓表示數為，記下電流表示數；接著在滑動變阻器的滑片位置不變，把R換為的電阻時，電阻變大，電壓表示數變大，為保持電壓表示數不變，要增大變阻器的電壓，故應向A端移動滑動變阻器的滑片P，才能使電壓表示數為，同時記下電流表的示數；
研究電流與電阻的關系實驗中，應控制電阻兩端的電壓不變，即電阻兩端的電壓始終保持2.5V，根據串聯電路電壓的規律，變阻器分得的電壓：；
串聯時，電壓與電阻成正比，變阻器分得的電壓為電壓表示數的倍，當接入電阻時，變阻器連入電路中的電阻為：
，故為了完成整個實驗，應該選取最大阻值至少的滑動變阻器。
由圖象可知，小燈泡額定電壓為時，電流為，此時的電阻大小：
；
小燈泡的額定功率：
；
由圖象知，當電壓分別為、、時，對應的電流大小分別為、、，根據分別求出對應的電阻大小為、、，所以畫出的圖像是彎曲的，即燈泡的電阻是變化的；
由于通常金屬電阻隨溫度的升高而增大，當電壓增大時，燈泡的實際功率變大，燈絲的溫度逐漸升高，則小燈泡燈絲的電阻隨溫度的升高逐漸變大。
【點睛】研究電流與電阻的關系實驗中注意控制變量法的運用，同時也考查了測燈的電功率實驗，涉及故障分析、電流表讀數、圖像的解讀等，都是?？嫉膬热荩詈笠粏栆斡洘艚z電阻是隨溫度的變化而變化的。
