人教版九年級全冊第3節 電阻的測量課時作業

這是一份人教版九年級全冊第3節 電阻的測量課時作業，共4頁。試卷主要包含了單選題，填空題，實驗題等內容，歡迎下載使用。

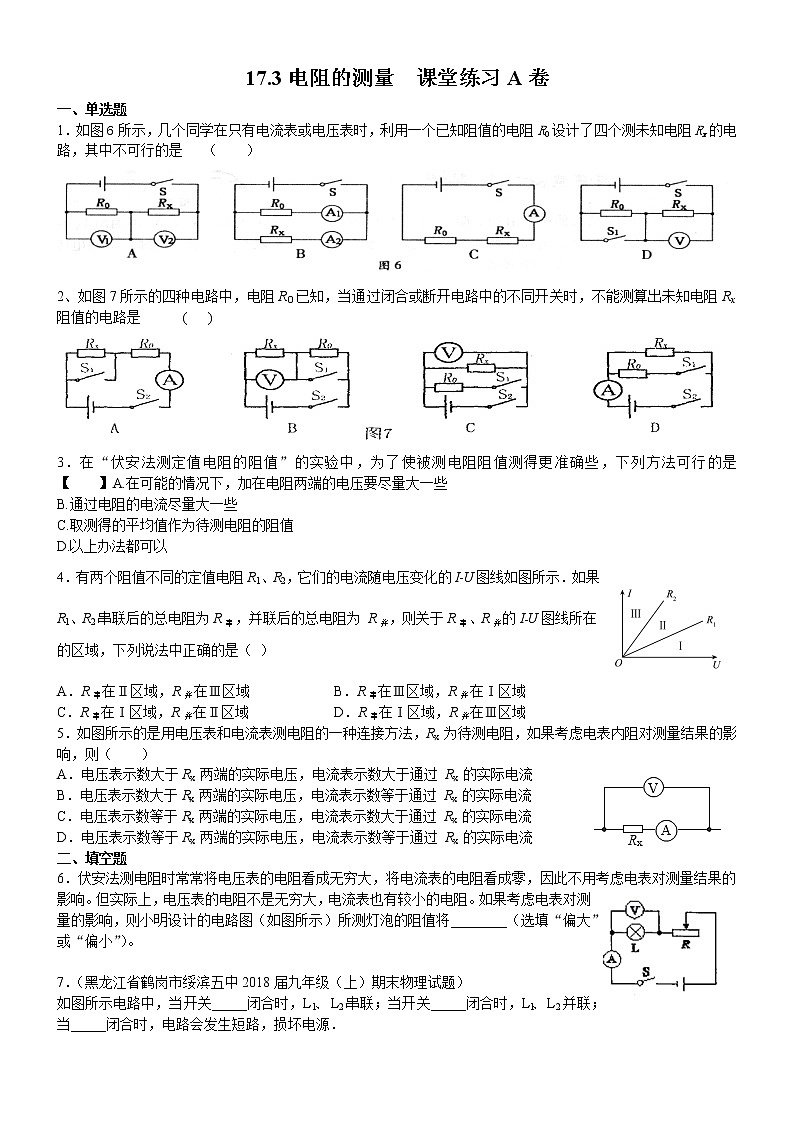

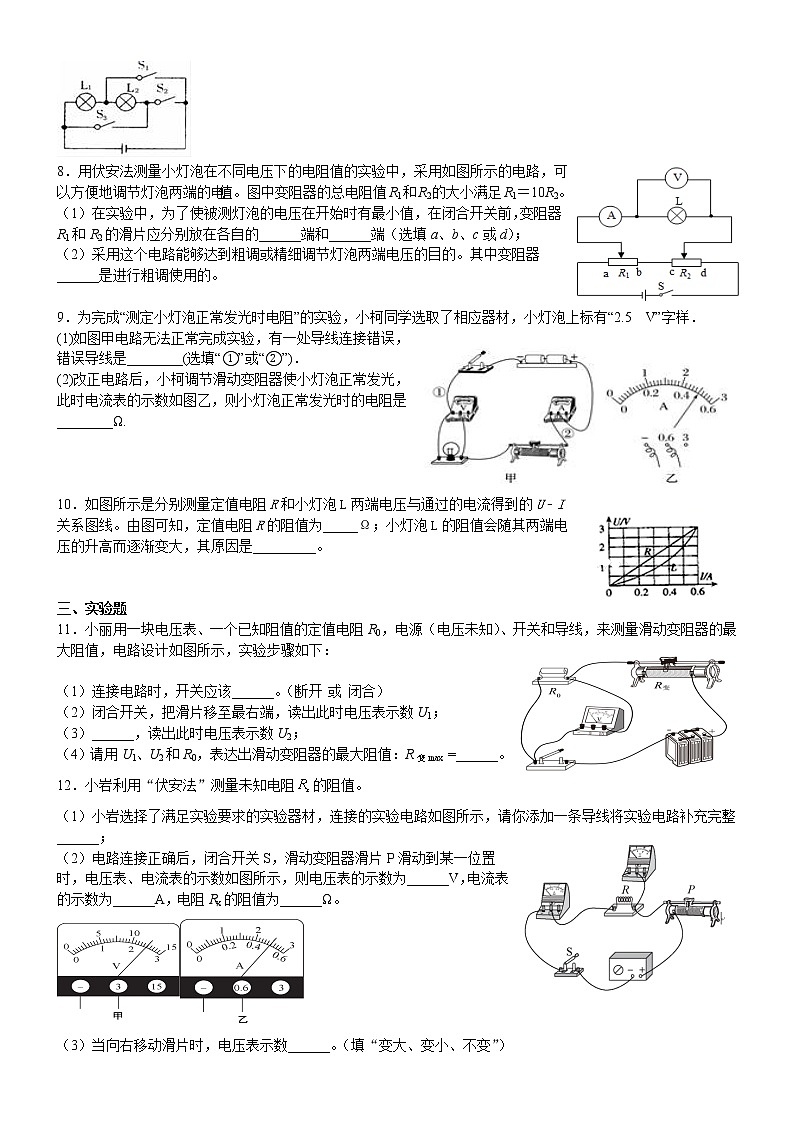

17.3電阻的測量  課堂練習A卷一、單選題1．如圖6所示，幾個同學在只有電流表或電壓表時，利用一個已知阻值的電阻R0設計了四個測未知電阻Rx的電路，其中不可行的是   （　　）2、如圖7所示的四種電路中，電阻RO已知，當通過閉合或斷開電路中的不同開關時，不能測算出未知電阻Rx阻值的電路是      (   )3．在“伏安法測定值電阻的阻值”的實驗中，為了使被測電阻阻值測得更準確些，下列方法可行的是    【    】A.在可能的情況下，加在電阻兩端的電壓要盡量大一些B.通過電阻的電流盡量大一些C.取測得的平均值作為待測電阻的阻值D.以上辦法都可以4．有兩個阻值不同的定值電阻R1、R2，它們的電流隨電壓變化的I﹣U圖線如圖所示．如果R1、R2串聯后的總電阻為R串，并聯后的總電阻為 R并，則關于R串、R并的I﹣U圖線所在的區域，下列說法中正確的是（ ） A．R串在Ⅱ區域，R并在Ⅲ區域 B．R串在Ⅲ區域，R并在Ⅰ區域C．R串在Ⅰ區域，R并在Ⅱ區域 D．R串在Ⅰ區域，R并在Ⅲ區域5．如圖所示的是用電壓表和電流表測電阻的一種連接方法，Rx 為待測電阻，如果考慮電表內阻對測量結果的影響，則（　?。?/span>A．電壓表示數大于Rx 兩端的實際電壓，電流表示數大于通過 Rx 的實際電流B．電壓表示數大于Rx 兩端的實際電壓，電流表示數等于通過 Rx 的實際電流C．電壓表示數等于Rx 兩端的實際電壓，電流表示數大于通過 Rx 的實際電流D．電壓表示數等于Rx 兩端的實際電壓，電流表示數等于通過 Rx 的實際電流二、填空題6．伏安法測電阻時常常將電壓表的電阻看成無窮大，將電流表的電阻看成零，因此不用考慮電表對測量結果的影響。但實際上，電壓表的電阻不是無窮大，電流表也有較小的電阻。如果考慮電表對測量的影響，則小明設計的電路圖（如圖所示）所測燈泡的阻值將________（選填“偏大”或“偏小”）。 7．（黑龍江省鶴崗市綏濱五中2018屆九年級（上）期末物理試題）如圖所示電路中，當開關_____閉合時，L1、L2串聯；當開關_____閉合時，Ll、L2并聯；當_____閉合時，電路會發生短路，損壞電源．8．用伏安法測量小燈泡在不同電壓下的電阻值的實驗中，采用如圖所示的電路，可以方便地調節燈泡兩端的電值。圖中變阻器的總電阻值R1和R2的大小滿足R1＝10R2。（1）在實驗中，為了使被測燈泡的電壓在開始時有最小值，在閉合開關前，變阻器R1和R2的滑片應分別放在各自的______端和______端（選填a、b、c或d）；（2）采用這個電路能夠達到粗調或精細調節燈泡兩端電壓的目的。其中變阻器______是進行粗調使用的。 9．為完成“測定小燈泡正常發光時電阻”的實驗，小柯同學選取了相應器材，小燈泡上標有“2.5  V”字樣．(1)如圖甲電路無法正常完成實驗，有一處導線連接錯誤，錯誤導線是________(選填“①”或“②”)．(2)改正電路后，小柯調節滑動變阻器使小燈泡正常發光，此時電流表的示數如圖乙，則小燈泡正常發光時的電阻是________Ω.   10．如圖所示是分別測量定值電阻R和小燈泡L兩端電壓與通過的電流得到的U﹣I關系圖線。由圖可知，定值電阻R的阻值為_____Ω；小燈泡L的阻值會隨其兩端電壓的升高而逐漸變大，其原因是_________。  三、實驗題11．小麗用一塊電壓表、一個已知阻值的定值電阻R0，電源（電壓未知）、開關和導線，來測量滑動變阻器的最大阻值，電路設計如圖所示，實驗步驟如下： （1）連接電路時，開關應該______。（斷開 或 閉合）（2）閉合開關，把滑片移至最右端，讀出此時電壓表示數U1；（3）______，讀出此時電壓表示數U2；（4）請用U1、U2和R0，表達出滑動變阻器的最大阻值：R變max =______。12．小巖利用“伏安法”測量未知電阻的阻值。（1）小巖選擇了滿足實驗要求的實驗器材，連接的實驗電路如圖所示，請你添加一條導線將實驗電路補充完整______；（2）電路連接正確后，閉合開關S，滑動變阻器滑片P滑動到某一位置時，電壓表、電流表的示數如圖所示，則電壓表的示數為______V，電流表的示數為______A，電阻Rx的阻值為______Ω。（3）當向右移動滑片時，電壓表示數______。（填“變大、變小、不變”）
參考答案1．A 2．D  3．B  4．D  5．B  6．偏小。      7．  S2  S1、S3  S2、S3      8．b    c    R1        9．②    5    10．5    燈絲的電阻受到溫度的影響    11．斷開    把滑片移至最左端        12．    2.5    0.5    5    變小
