2021年廣東省東莞市九年級上學期物理期中質量檢測試卷

這是一份2021年廣東省東莞市九年級上學期物理期中質量檢測試卷，共15頁。試卷主要包含了單項選擇題，填空題，作圖題，實驗題，計算題等內容，歡迎下載使用。

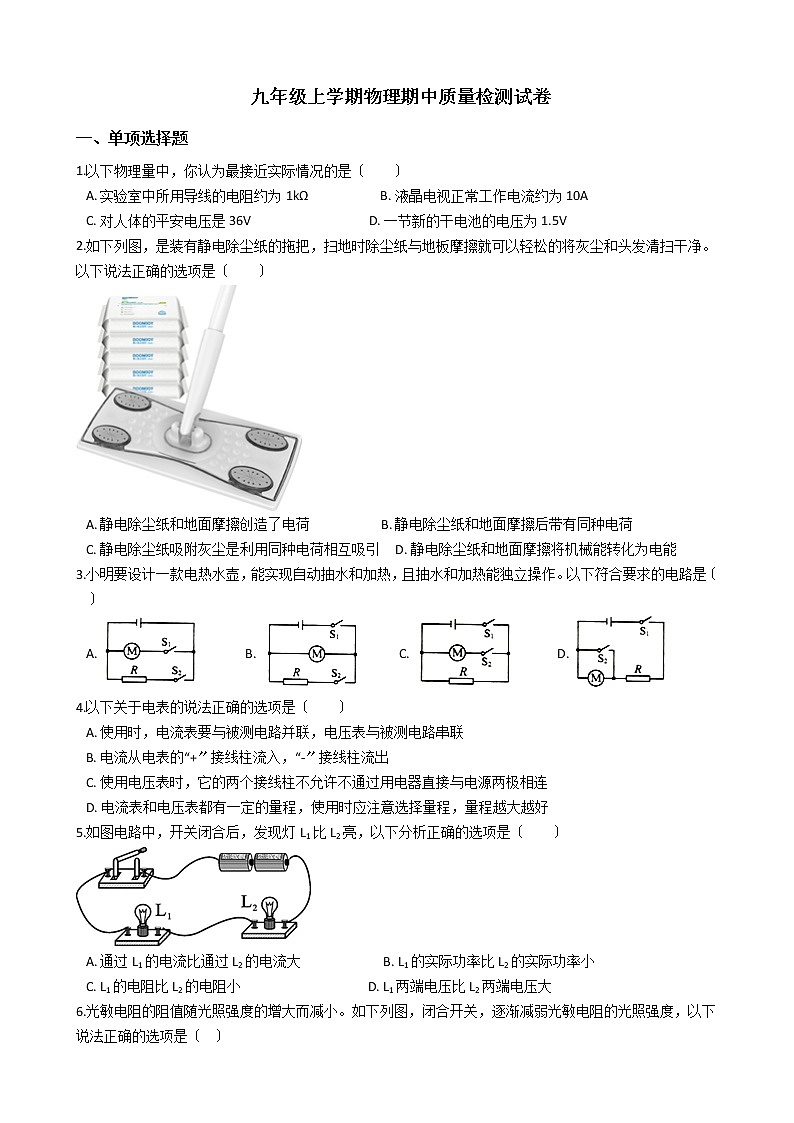

? 九年級上學期物理期中質量檢測試卷
一、單項選擇題
1.以下物理量中，你認為最接近實際情況的是〔　　〕
A.?實驗室中所用導線的電阻約為1kΩ??????????????????????B.?液晶電視正常工作電流約為10A
C.?對人體的平安電壓是36V?????????????????????????????????????D.?一節新的干電池的電壓為1.5V
2.如下列圖，是裝有靜電除塵紙的拖把，掃地時除塵紙與地板摩擦就可以輕松的將灰塵和頭發清掃干凈。以下說法正確的選項是〔　　〕

A.?靜電除塵紙和地面摩擦創造了電荷??????????????????????B.?靜電除塵紙和地面摩擦后帶有同種電荷
C.?靜電除塵紙吸附灰塵是利用同種電荷相互吸引????D.?靜電除塵紙和地面摩擦將機械能轉化為電能
3.小明要設計一款電熱水壺，能實現自動抽水和加熱，且抽水和加熱能獨立操作。以下符合要求的電路是〔?? 〕
A.????????????B.????????????C.????????????D.?
4.以下關于電表的說法正確的選項是〔　　〕
A.?使用時，電流表要與被測電路并聯，電壓表與被測電路串聯
B.?電流從電表的“+〞接線柱流入，“-〞接線柱流出
C.?使用電壓表時，它的兩個接線柱不允許不通過用電器直接與電源兩極相連
D.?電流表和電壓表都有一定的量程，使用時應注意選擇量程，量程越大越好
5.如圖電路中，開關閉合后，發現燈L1比L2亮，以下分析正確的選項是〔　　〕

A.?通過L1的電流比通過L2的電流大?????????????????????????B.?L1的實際功率比L2的實際功率小
C.?L1的電阻比L2的電阻小???????????????????????????????????????D.?L1兩端電壓比L2兩端電壓大

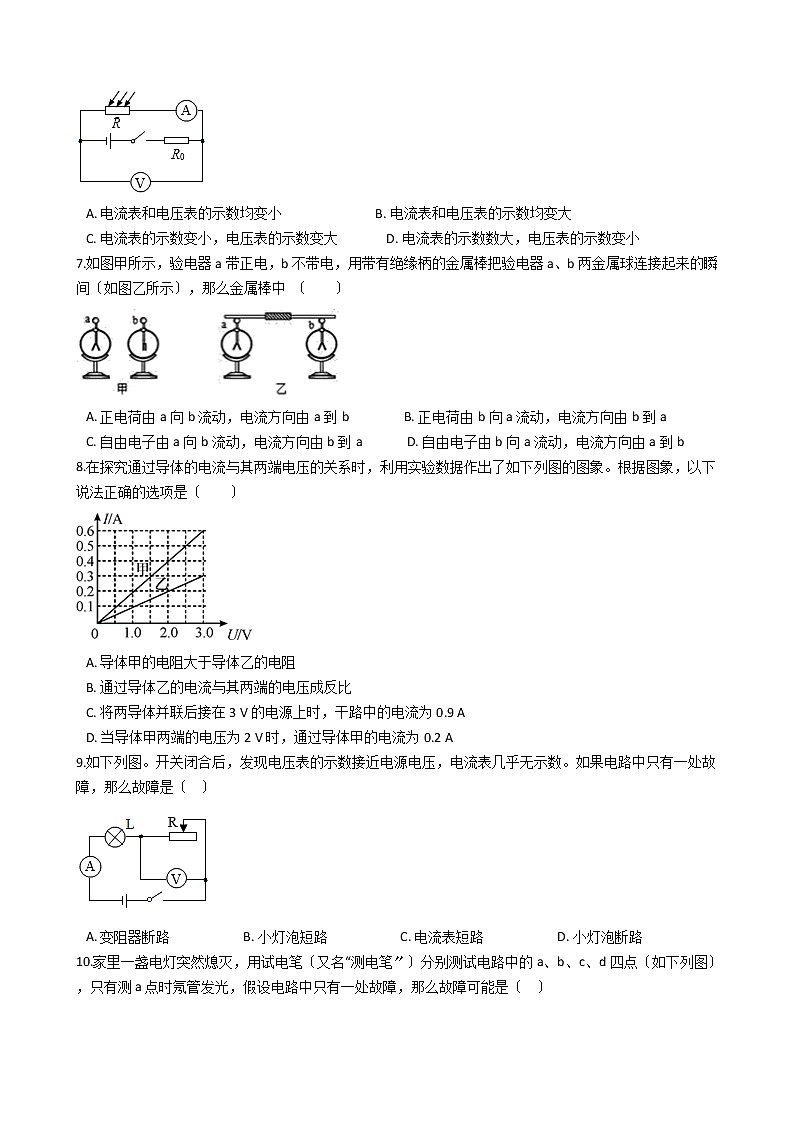

6.光敏電阻的阻值隨光照強度的增大而減小。如下列圖，閉合開關，逐漸減弱光敏電阻的光照強度，以下說法正確的選項是〔?? 〕

A.?電流表和電壓表的示數均變小?????????????????????????????B.?電流表和電壓表的示數均變大
C.?電流表的示數變小，電壓表的示數變大???????????????D.?電流表的示數數大，電壓表的示數變小
7.如圖甲所示，驗電器a帶正電，b不帶電，用帶有絕緣柄的金屬棒把驗電器a、b兩金屬球連接起來的瞬間〔如圖乙所示〕，那么金屬棒中 〔　　〕

A.?正電荷由a向b流動，電流方向由a到b?????????????????B.?正電荷由b向a流動，電流方向由b到a
C.?自由電子由a向b流動，電流方向由b到a?????????????D.?自由電子由b向a流動，電流方向由a到b
8.在探究通過導體的電流與其兩端電壓的關系時，利用實驗數據作出了如下列圖的圖象。根據圖象，以下說法正確的選項是〔　　〕

A.?導體甲的電阻大于導體乙的電阻
B.?通過導體乙的電流與其兩端的電壓成反比
C.?將兩導體并聯后接在3 V的電源上時，干路中的電流為0.9 A
D.?當導體甲兩端的電壓為2 V時，通過導體甲的電流為0.2 A
9.如下列圖。開關閉合后，發現電壓表的示數接近電源電壓，電流表幾乎無示數。如果電路中只有一處故障，那么故障是〔?? 〕

A.?變阻器斷路???????????????????????B.?小燈泡短路???????????????????????C.?電流表短路???????????????????????D.?小燈泡斷路

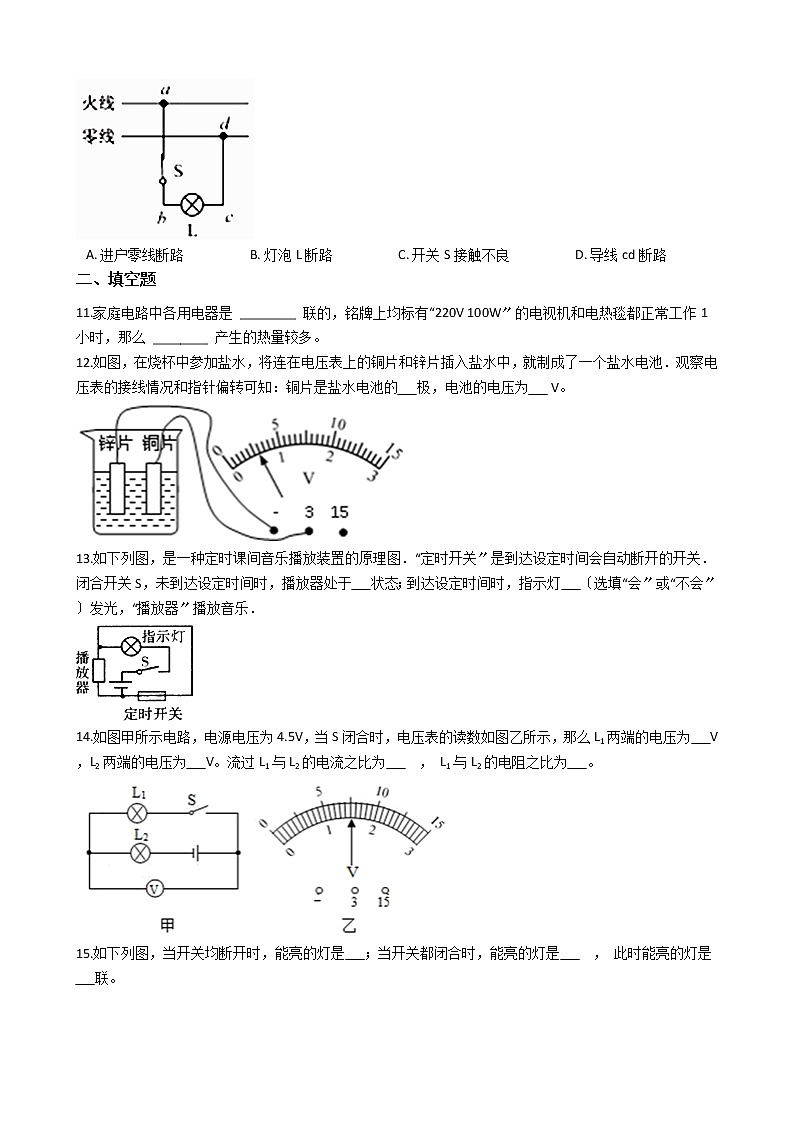

10.家里一盞電燈突然熄滅，用試電筆〔又名“測電筆〞〕分別測試電路中的a、b、c、d四點〔如下列圖〕，只有測a點時氖管發光，假設電路中只有一處故障，那么故障可能是〔?? 〕

A.?進戶零線斷路????????????????????B.?燈泡L斷路????????????????????C.?開關S接觸不良????????????????????D.?導線cd斷路
二、填空題
11.家庭電路中各用電器是 ________ 聯的，銘牌上均標有“220V 100W〞的電視機和電熱毯都正常工作1小時，那么 ________ 產生的熱量較多。
12.如圖，在燒杯中參加鹽水，將連在電壓表上的銅片和鋅片插入鹽水中，就制成了一個鹽水電池．觀察電壓表的接線情況和指針偏轉可知：銅片是鹽水電池的??????極，電池的電壓為?????? V。

13.如下列圖，是一種定時課間音樂播放裝置的原理圖．“定時開關〞是到達設定時間會自動斷開的開關．閉合開關S，未到達設定時間時，播放器處于??????狀態；到達設定時間時，指示燈??????〔選填“會〞或“不會〞〕發光，“播放器〞播放音樂．

14.如圖甲所示電路，電源電壓為4.5V，當S閉合時，電壓表的讀數如圖乙所示，那么L1兩端的電壓為??????V，L2兩端的電壓為??????V。流過L1與L2的電流之比為?????? ， L1與L2的電阻之比為??????。

15.如下列圖，當開關均斷開時，能亮的燈是??????；當開關都閉合時，能亮的燈是?????? ， 此時能亮的燈是??????聯。

16.電能表是測量??????的儀表，電子式電能表表盤上標有“ 〞的字樣〔imp表示電能表指示燈閃爍次數〕，將某用電器單獨接在電路中，電能表指示燈閃爍了300次所用時間是30min，那么該用電器的實際功率是??????W。
三、作圖題
17.在題圖方框中畫出對應的電路圖。

18.聲控開關在靜音時處于斷開狀態，在接收到一定響度的聲音時會自動閉合一段時間；某地下通道兩端的入口處各裝有一個聲控開關來控制同一盞電燈，為確保行人不管從那端進入，電燈都能接通電源發光；請用筆畫線代替導線，按題意要求將圖中的電路連接完整．

四、實驗題
19.小明用如圖中所示的裝置做“探究導體的電流跟電阻的關系〞的實驗。

〔1〕圖甲中有一根導線連接錯誤，請你在連接錯誤的導線上打“×〞并補畫出正確的連線；
〔2〕連接電路時，開關必須________；滑動變阻器的滑片滑至________〔選填“左端〞或“右端〞〕；
〔3〕改正后，閉合開關，發現電壓表示數接近于電源電壓，電流表幾乎無示數，那么電路故障______；
A.滑動變阻器短路
B.電流表斷路
C.電阻短路
D.電阻斷路
〔4〕排除故障后進行實驗，通過實驗得到如圖乙所示的電流I隨電阻R變化的圖象，由圖象可得出結論：電壓一定時，電流與導體的電阻成________比。
20.如圖是探究“電流通過導體時產生的熱量與哪些因素有關〞的實驗裝置。相同的透明容器中密封著等量的空氣，且都有一段電阻絲。將透明容器與U形管相連，U形管中的液面在接通電路前相平。將1、2和3、4導線分別接到電源兩端。

〔1〕實驗中通過觀察________的變化反映密閉空氣溫度的變化，乙圖中兩根電阻絲串聯的目的是控制它們的________相同。
〔2〕甲圖裝置用來探究電流通過電阻絲產生的熱量與________的關系，通電一段時間，________〔選填“a〞或“b〞〕容器中電流產生的熱量較多。
〔3〕通過觀察乙圖中的實驗現象，可知________〔選填“c〞或“d〞〕容器中電阻絲的阻值大。
21.在測量小燈泡電功率的實驗中，電源電壓為4.5V，小燈泡的額定電壓為2.5V，小燈泡正常發光時的電阻約為10Ω．

〔1〕請你用筆畫線代替導線，將如圖甲中的實物電路連接完整．要求：當滑動變阻器的滑片向A端移動時，連入電路的電阻變大，連線不得交叉．
〔2〕小剛同學閉合開關，移動滑片P到某一位置時，電壓表示數(如圖乙所示)為________V，假設他想測量小燈泡的額定功率，應將如圖甲中滑動變阻器的滑片P向________(選填“A〞或“B〞)端移動，如圖內的Ⅰ—U圖象是小剛根據多組實驗數據繪制的，根據圖象可得小燈泡的額定功率為________W．
〔3〕由實驗中Ⅰ一U圖象發現小燈泡電阻是變化的，影響其變化的主要因素是________．
〔4〕假設把小燈泡換成一個定值電阻，還可探究___________的關系．
A.電流與電阻
B.電流與電壓
五、計算題
22.如下列圖，把10Ω的電阻R1和15Ω的電阻R2并聯起來。閉合開關S后，電流表的示數為0.2A。求：

〔1〕電源電壓；
〔2〕通過電阻R1的電流；
〔3〕R1和R2并聯的總電阻是多少？
〔4〕在1min時間內電路消耗的電能。
23.某同學為自己設計了一盞調光燈，其原理如下列圖，燈L的規格為“6V?? 2W〞〔不考慮燈絲電阻的變化〕，滑動變阻器R的阻值范圍為0～12Ω，電源電壓恒為6V。求：

〔1〕當S閉合，滑片滑至最左端后，燈絲中的電流；
〔2〕燈L正常工作5min所消耗的電能；
〔3〕閉合S，再將滑片從右向左移動，燈L發光最暗時的實際功率。

答案解析局部
一、單項選擇題
1.【答案】 D
【解析】【解答】A．實驗室中所用導線的電阻約為0.01Ω，A不符合題意；
B．液晶電視正常工作電流約為1A，B不符合題意；
C．對人體的平安電壓是不高于36V，C不符合題意；
D．一節新的干電池的電壓為1.5V，D符合題意。
故答案為：D。

【分析】根據常見用電器的電流、電壓和電阻，結合數據和單位解答。
2.【答案】 D
【解析】【解答】A．摩擦起電的實質是電子在物體間發生了轉移，并沒有創造電荷，A不符合題意；
B．靜電除塵紙和地面摩擦?xí)r，一個物體失去電子，另一個物體得到電子，所以它們帶有異種電荷，B不符合題意；
C．靜電除塵紙吸附灰塵，利用了帶電體可以吸引輕小物體的性質，C不符合題意；
D．靜電除塵紙和地面摩擦?xí)r，消耗了機械能，產生靜電，所以本質是將機械能轉化為電能，D符合題意。
故答案為：D。

【分析】帶電體可以吸引輕小物體，可以除塵。
3.【答案】 A
【解析】【解答】A．A圖電路中，電動機和電阻并聯，兩支路各有一個開關，抽水和加熱可以獨立工作，，A符合題意；
B．B圖電路中，電動機和電阻并聯，電阻支路有一個開關，另一開關在干路，加熱功能不可以獨立工作，B不符合題意；
C．C圖電路中，電動機和電阻并聯，電動機支路有一個開關，另一開關在干路，抽水功能不能獨立工作，C不符合題意；
D．D圖電路中，電動機和電阻串聯，當開關S2閉合時，電動機被短路，電動機不能獨立工作，D不符合題意。
故答案為：A。

【分析】各用電器能獨立工作的電路是并聯電路，并聯電路中支路開關控制支路用電器。
4.【答案】 B
【解析】【解答】A．使用時，電流表要與被測電路串聯，電壓表與被測電路并聯，A不符合題意；
B．電流要從電流表的正接線柱流入、負接線柱流出，B符合題意；
C．電壓表的電阻很大，它的兩個接線柱可以不通過用電器直接與電源兩極相連，C不符合題意；
D．電流表和電壓表在使用時應選擇的量程并不是越大越好，應選擇適宜的量程，D不符合題意。
故答案為：B。

【分析】電流表使用時和用電器串聯，電壓表和用電器并聯；電流表和電壓表正入負出。
5.【答案】 D
【解析】【解答】AB．由圖可知，兩個燈泡串聯，因串聯電路中電流處處相等，所以通過兩燈的電流相等；燈泡的亮度由燈泡的實際功率決定，L1比L2亮，所以L1的實際功率比L2的實際功率大，AB不符合題意；
C．兩燈的電流相等，且L1的實際功率較大，由P=I2R可知，L1的電阻比L2的電阻大，C不符合題意；
D．由U=IR知，L1兩端電壓比L2兩端電壓大，D符合題意。
故答案為：D。

【分析】在串聯電路中，電流處處相等；電阻越大，分壓越大。
6.【答案】 C
【解析】【解答】根據圖像，是串聯電路，電壓表測量光敏電阻的分壓，根據電阻的變化規律，當光照減弱時，電阻變大，電路中的電流減小，電壓表示數變大，C符合題意；
故答案為：C.
【分析】根據電阻的變化，當電阻變大時，串聯電路的電流減小，變大的電阻分壓變大。
7.【答案】 D
【解析】【解答】驗電器a帶正電，b不帶電，用帶有絕緣柄的金屬棒把驗電器a、b兩金屬球連接起來的瞬間，電子從b流向a，電子帶負電，電流方向與正電荷定向運動方向相同，與負電荷定向運動方向相反，所以電流方向是從a到b。
故答案為：D。

【分析】電子轉移時，從電子多的地方向電子少的物體傳遞；電流方向和負電荷的定向移動相反。
8.【答案】 C
【解析】【解答】A．由圖可知，當兩電阻兩端電壓相等時，通過甲的電流較大，根據 可知，導體甲的電阻小于導體乙的電阻，A不符合題意；
B．由圖可知，導體乙的U-I圖象為直線，通過導體乙的電流與其兩端的電壓成正比，B不符合題意；
C．由圖知，將兩導體并聯后接在3 V的電源上時，干路中的電流為
C符合題意；
D．由圖可知，當導體甲兩端的電壓為2 V時，通過導體甲的電流為0.4A，D不符合題意。
故答案為：C

【分析】在并聯電路中，干路電流等于各支路電流之和；利用電壓和電流的比值計算電阻的大小。
9.【答案】 A
【解析】【解答】如下列圖，燈泡L與變阻器R串聯，電壓表測變阻器的電壓，電流表測電路的總電流。
A.如果變阻器斷路，那么電壓表就與燈泡串聯在電路里；因?yàn)殡妷罕淼膬?nèi)阻很大，所以它兩端的電壓就會很大，接近電源電壓，而通過電流表的電流很小，因此電流表幾乎無示數，故A符合題意；
B.如果小燈泡短路，那么電路里只有變阻器R，電壓表的示數接近電源電壓，電流表的示數非常明顯，故B不合題意；
C.如果電流表短路，那么電流表就根本沒有示數，而不是幾乎沒有示數，故C不合題意；
D.如果小燈泡斷路，那么整個電路沒有電流，電壓表和電流表都沒有示數，故D不合題意。
應選A。
【分析】〔1〕電壓表的內阻很大；
〔2〕在串聯電路中，電壓與電阻成正比；
〔3〕分析各個選項中電路故障時對應的現象，哪個與實際現象相同，哪個就是正確選項。
10.【答案】 C
【解析】【解答】A．假設進戶零線斷路，用試電筆分別測試電路中的a、b、c、d四點時，氖管都發光，A不符合題意；
B．假設燈泡L斷路，用試電筆分別測試電路中的a、b、c、d四點時，a、b兩點氖管發光，B不符合題意；
C．開關S接觸不良，用試電筆分別測試電路中的a、b、c、d四點時，只有測a點時氖管發光，C符合題意；
D．導線cd斷路，用試電筆分別測試電路中的a、b、c、d四點時， a、b、c點時氖管發光，D不符合題意。
故答案為：C。
【分析】分別分析各個選項中出現的故障時氖管發光的情況得出答案。
二、填空題
11.【答案】 并；電熱毯
【解析】【解答】因?yàn)榧彝ル娐返挠秒娖骷纯梢詥为?dú)工作，又互不影響，因此家庭電路為并聯連接；電視機和電熱毯的功率相同，工作時間也相同，由W=Pt可得，它們消耗的電能相同。其中，電熱毯將消耗的電能全部轉換為熱能，而電視機將消耗的電能一局部轉換為熱能，還轉換為光能等其它形式的能，因此電熱毯產生的熱量較多。
【分析】家庭電路各用電器，都是并聯的；電熱毯將電能全部轉化為內能。
12.【答案】 正；0.6
【解析】【解答】由圖知道，銅片與電壓表的正接線柱相連，所以，銅片為鹽水電池的正極。
由于電壓表的量程為0～3V，分度值為0.1V，故示數為0.6V。

【分析】連接電壓表時，接線柱正入負出，根據電壓表的量程和指針位置測量電壓。
13.【答案】 短路；會
【解析】【解答】由電路圖可知，閉合開關S，未到達設定時間時，定時開關處于閉合狀態，此時播放器被短路，不能工作.
當?shù)竭_(dá)設定時間時，定時開關處于斷開狀態，此時燈與播放器串聯，閉合開關S，指示燈發光，播放器播放音樂.

【分析】導線和用電器并聯，用電器短路不能工作。
14.【答案】 1.5；3；1∶1；1∶2
【解析】【解答】由電路圖可知，L1和L2串聯，電壓表測L1兩端的電壓；因?yàn)殡娫措妷簽?.5V，因此電壓表的量程為0~3V，其分度值為0.1V，故電壓表示數為1.5V，即L1兩端的電壓為U1=1.5V，根據串聯電路電壓特點可知，L2兩端的電壓U2=U-U1=4.5V-1.5V=3V
因?yàn)榇?lián)電路中處處電流相等，所以，此通過L1與L2的電流之比為1∶1；由于電流一定時，電壓與電阻成正比，那么L1與L2的電阻之比R1∶R2=U1∶U2=1.5V∶3V=1∶2

【分析】電壓表和所測量的位置并聯，根據電壓表的量程和指針位置測量電壓；根據總電壓和用電器的分壓計算其它電壓；串聯電路中電流處處相等；在串聯電路中，電阻的分壓比等于電阻比。
15.【答案】 L1、L3；L2、L3；并
【解析】【解答】根據電路圖可知，當開關均斷開時，電流從電源正極依次經過L1、L3回到電源負極，因此能亮的燈是L1、L3 ， 它們是串聯連接。
當開關都閉合時，電流從電源正極出發，出現分支分流，一路經過L2、另一路經過L3 ， 然后集合回到電源負極，L1被短路，因此能亮的燈是L2、L3 ， 它們是并聯連接。

【分析】用電器并列連接是并聯電路，用電器順次連接是串聯電路。
16.【答案】 電功；200
【解析】【解答】電能表是測量消耗電能多少的儀表，即測量電功的儀表。
該用電器的實際功率

【分析】電能表是測量電功的儀表；根據電能表的轉盤轉數計算電能，結合電能和時間的比值計算電功率。
三、作圖題
17.【答案】
【解析】【解答】如下列圖，先再中間畫電池的符號，從正極出發，經過電流表、燈泡L1、開關、燈泡L2回到負極，電壓表并列在燈泡L1兩端，故如以下列圖所示：


【分析】根據實物圖的連接，判斷電路的連接方式，畫出對應的電路圖。
18.【答案】 解：如下列圖：

【解析】【解答】兩個聲控開關串聯會相互影響，只有都閉合時燈才發光；兩個聲控開關并聯會互不影響，可以獨立控制燈的亮滅，根據“不管行人從哪端進入，電燈都能接通電源發光〞，可知兩開關應并聯，另外注意開關控制火線，如以下列圖所示：


【分析】家庭電路中，開關要連在火線上，保險絲和空氣開關要連在火線上，三孔插座遵循遵循左零右火上接地的連線，用電器的金屬外殼要接地線，可以防止外表帶電而引發觸電事故。
?
四、實驗題
19.【答案】 〔1〕
〔2〕斷開；右端
〔3〕D
〔4〕反
【解析】【解答】(1)連接電流表負接線柱與定值電阻右接線柱之間的連線有誤，應改接到電流表負接柱與定值電阻左接線柱之間，如以下列圖所示
?

(2)連接電路時，為了防止連線錯誤而燒壞電路元件，開關必須斷開；為保護電路，滑動變阻器連入電路中的電阻最大，即滑動變阻器的滑片在最右端。
(3)閉合開關，電流表幾乎無示數，電壓表示數接近于電源電壓，說明電壓表可能串聯在電路中，那么故障為定值電阻R斷路。
故答案為：D。
(4)根據如圖乙所示的導體的電流I隨電阻R變化的圖象，因電流與電阻之積為一定值，故由圖象可得出結論：電壓一定時，電流和電阻成反比。
【分析】〔1〕探究電流和電阻關系時，電流表和用電器串聯，電壓表和電阻并聯；
〔2〕連接電路時，開關要斷開；滑動變阻器的滑片在電阻最大處；
〔3〕在串聯電路中，電流表無示數，電壓表有示數，電壓表測量的位置斷路；
〔4〕通過實驗可知，電壓一定時，通過導體的電流和導體的電阻成反比。
?
20.【答案】 〔1〕U形管中液面高度差；電流
〔2〕電流；a
〔3〕d
【解析】【解答】(1)電流通過導體產生熱量的多少不能直接比較，但產生熱量的多少可以通過U形管中液面高度差的變化來反映，這種研究方法叫轉換法，圖乙中，兩個電阻串聯在電路中目的是控制它們的電流相同，串聯電路電流相同。
?
(2)圖甲裝置中，兩個5Ω的電阻并聯后與一個5Ω的電阻再串聯，容器b外連接的5Ω電阻，它起分流的作用，所以左邊電流大于右邊，兩邊電阻相同，探究電流通過電阻絲產生的熱量與電流的關系，左邊a容器中電流產生的熱量多。
(3)右側U形管中液柱上升幅度更大。根據串聯電路的電流特點可知，電流和通電時間相等，通電一段時間后，裝置d容器內電阻大，產生的熱量多。
【分析】〔1〕探究電流產生熱量的影響因素時，通過U型管中液柱高度變化，反響熱量的多少；電阻串聯時，可以使不同電阻的電流相等；
〔2〕當電阻和通電時間相同，電流不同時，可以探究電流產生的熱量和電流大小的關系；
〔3〕當電流和通電時間相同時，產生熱量越多的電阻較大。
21.【答案】 〔1〕
〔2〕2.2；B；0.5
〔3〕溫度
〔4〕B
【解析】【解答】解：〔1〕將電流表與燈泡串聯，燈泡正常發光時電流大約為： ，所以電流表選用0~0.6A的量程．將滑動變阻器串聯在電路中，當滑動變阻器的滑片向A端移動時，連入電路的電阻變大，那么滑動變阻器的下面應接B接線柱，如下列圖：
?

〔2〕由圖乙可知，電壓表的量程為0~3V，分度值為0.1V，示數為2.2V，低于燈泡的額定電壓，所以應減小滑動變阻器的阻值，將滑動變阻器的滑片P向B端滑動，直到電壓表的示數為2.5V．
由圖丙可得小燈泡的額定功率為P額=U額I=2.5V×0.2A=0.5W；
〔3〕燈絲的電阻是變化的，影響其變化的主要因素是溫度，燈絲的電阻隨溫度升高而增大．
〔4〕假設把小燈泡換成一個定值電阻，定值電阻的阻值不變，可通過移動滑片的位置改變電阻兩端的電壓，因此可探究電流與電壓的關系，故答案為：B．
【分析】〔1〕測量燈泡電功率時，電流表和燈泡串聯，滑動變阻器一上一下串聯在電路中；
〔2〕根據電壓表選擇的量程和指針位置測量電壓；假設增大燈泡的分壓，需減小滑動變阻器的分壓；利用燈泡的電壓和電流的乘積計算電功率；
〔3〕燈泡的電阻和溫度有關，隨溫度升高而增大；
〔4〕定值電阻和滑動變阻器串聯時，可以探究電流和電壓的關系。
?
五、計算題
22.【答案】 〔1〕由圖示可知，兩電阻并聯，電流表測通過電阻R2的電流，所以電源電壓為U=I2R2=0.2A×15Ω=3V
答：電源電壓為3V；

〔2〕由于并聯電路中各支路電壓相等，所以通過電阻R1的電流為
答：通過電阻R1的電流為0.3A；

〔3〕因?yàn)镽1和R2并聯I=I1+I2=0.2A+0.3A=0.5A

答：R1和R2并聯的總電阻是6Ω。

〔4〕電流做功W=UIt=3V×0.5A×60s=90J
答：在1min時間內電路消耗的電能為90J。
【解析】【分析】〔1〕根據電流和電阻的乘積計算電壓；
〔2〕利用電壓和電阻的比值計算電流；
〔3〕根據并聯電路電流規律，計算干路電流，利用電壓和電流的比值計算電阻；
〔4〕根據電壓、電流和時間的乘積計算消耗電能的多少。
23.【答案】 〔1〕解：燈L的規格為“6V? 2W〞〔不考慮燈絲電阻的變化〕，電阻為
當S閉合，滑片滑至最左端后，電路中只有燈泡
答：當S閉合，滑片滑至最左端后，燈絲中的電流為0.33A；

〔2〕燈正常工作5分鐘所消耗的電能W=Pt=2W×5×60s=600J
答：燈L正常工作5min所消耗的電能為600J；

〔3〕閉合S，再將滑片從右向左移動，當滑片移到最右端時，電路電阻最大，電流最小
那么燈泡最小功率P=I小2R=(0.2A)2×18Ω=0.72W
答：閉合S，再將滑片從右向左移動，燈L發光最暗時的實際功率為0.72W。
【解析】【分析】〔1〕根據電壓和電功率，計算電阻大??；電壓和電阻的比值計算電流；
〔2〕根據電功率和時間的乘積計算電能；
〔3〕利用總電壓和總電阻的比值計算電流；利用電流和電阻，可以計算電功率大小。
