2019年內蒙古通遼市中考物理試卷+答案+解析

這是一份2019年內蒙古通遼市中考物理試卷+答案+解析，共36頁。試卷主要包含了選擇題，作圈題，實驗探究題，解答題等內容，歡迎下載使用。

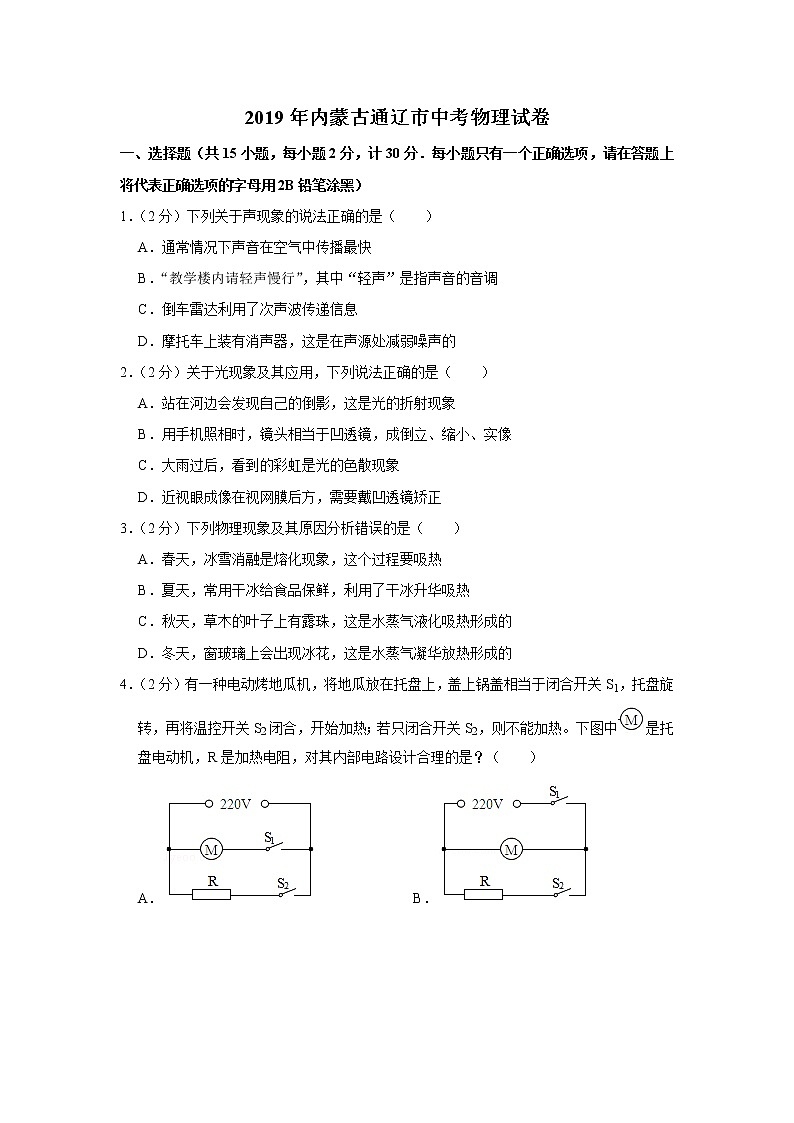

?2019年內蒙古通遼市中考物理試卷
一、選擇題（共15小題，每小題2分，計30分．每小題只有一個正確選項，請?jiān)诖痤}上將代表正確選項的字母用2B鉛筆涂黑）
1．（2分）下列關于聲現象的說法正確的是（　?。?br /> A．通常情況下聲音在空氣中傳播最快
B．“教學樓內請輕聲慢行”，其中“輕聲”是指聲音的音調
C．倒車?yán)走_(dá)利用了次聲波傳遞信息
D．摩托車上裝有消聲器，這是在聲源處減弱噪聲的
2．（2分）關于光現象及其應用，下列說法正確的是（　　）
A．站在河邊會發現自己的倒影，這是光的折射現象
B．用手機照相時，鏡頭相當于凹透鏡，成倒立、縮小、實像
C．大雨過后，看到的彩虹是光的色散現象
D．近視眼成像在視網膜后方，需要戴凹透鏡矯正
3．（2分）下列物理現象及其原因分析錯誤的是（　　）
A．春天，冰雪消融是熔化現象，這個過程要吸熱
B．夏天，常用干冰給食品保鮮，利用了干冰升華吸熱
C．秋天，草木的葉子上有露珠，這是水蒸氣液化吸熱形成的
D．冬天，窗玻璃上會出現冰花，這是水蒸氣凝華放熱形成的
4．（2分）有一種電動烤地瓜機，將地瓜放在托盤上，蓋上鍋蓋相當于閉合開關S1，托盤旋轉，再將溫控開關S2閉合，開始加熱；若只閉合開關S2，則不能加熱。下圖中是托盤電動機，R是加熱電阻，對其內部電路設計合理的是？（　?。?br /> A． B．

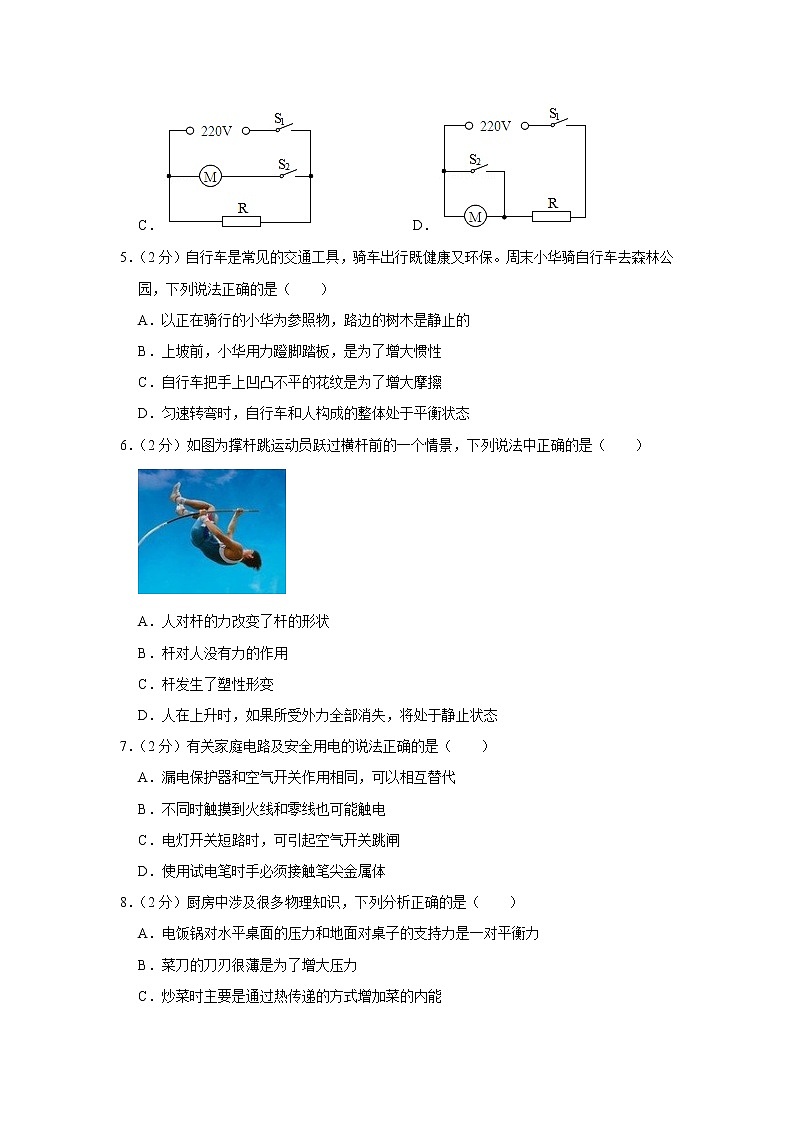

C． D．
5．（2分）自行車是常見的交通工具，騎車出行既健康又環保。周末小華騎自行車去森林公園，下列說法正確的是（　　）
A．以正在騎行的小華為參照物，路邊的樹木是靜止的
B．上坡前，小華用力蹬腳踏板，是為了增大慣性
C．自行車把手上凹凸不平的花紋是為了增大摩擦
D．勻速轉彎時，自行車和人構成的整體處于平衡狀態
6．（2分）如圖為撐桿跳運動員躍過橫桿前的一個情景，下列說法中正確的是（　?。?br />
A．人對桿的力改變了桿的形狀
B．桿對人沒有力的作用
C．桿發生了塑性形變
D．人在上升時，如果所受外力全部消失，將處于靜止?fàn)顟B(tài)
7．（2分）有關家庭電路及安全用電的說法正確的是（　?。?br /> A．漏電保護器和空氣開關作用相同，可以相互替代
B．不同時觸摸到火線和零線也可能觸電
C．電燈開關短路時，可引起空氣開關跳閘
D．使用試電筆時手必須接觸筆尖金屬體
8．（2分）廚房中涉及很多物理知識，下列分析正確的是（　　）
A．電飯鍋對水平桌面的壓力和地面對桌子的支持力是一對平衡力
B．菜刀的刀刃很薄是為了增大壓力
C．炒菜時主要是通過熱傳遞的方式增加菜的內能
D．吸油煙機是利用在氣體中流速越大的位置壓強越大的原理來工作的

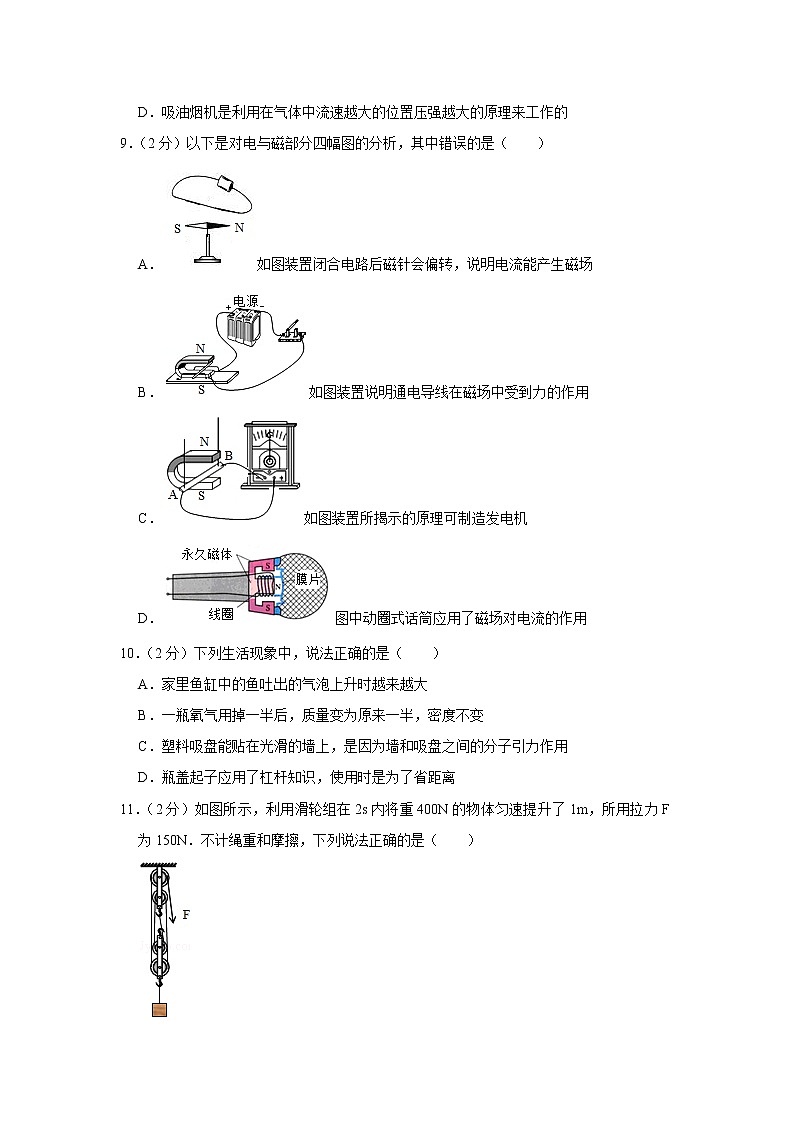

9．（2分）以下是對電與磁部分四幅圖的分析，其中錯誤的是（　?。?br /> A．如圖裝置閉合電路后磁針會偏轉，說明電流能產生磁場
B．如圖裝置說明通電導線在磁場中受到力的作用
C．如圖裝置所揭示的原理可制造發電機
D．圖中動圈式話筒應用了磁場對電流的作用
10．（2分）下列生活現象中，說法正確的是（　　）
A．家里魚缸中的魚吐出的氣泡上升時越來越大
B．一瓶氧氣用掉一半后，質量變?yōu)樵瓉?lái)一半，密度不變
C．塑料吸盤能貼在光滑的墻上，是因?yàn)閴臀P之間的分子引力作用
D．瓶蓋起子應用了杠桿知識，使用時是為了省距離
11．（2分）如圖所示，利用滑輪組在2s內將重400N的物體勻速提升了1m，所用拉力F為150N．不計繩重和摩擦，下列說法正確的是（　　）

A．繩子自由端移動的速度為2m/s
B．動滑輪的總重為100N
C．滑輪組的機械效率為83.3%
D．提升更重的物體，滑輪組的機械效率會變小
12．（2分）對下列四幅圖的分析正確的是（　?。?br /> A．圖中藍牙耳機是通過超聲波與手機進行信號傳輸?shù)?
B．如圖裝置可用來探究電流產生的熱量與通電時間的關系
C．圖中電路能探究電磁鐵磁性強弱與電流大小關系
D．圖中電路可以探究導體電阻與導體材料的關系
13．（2分）某建筑工地需要架設臨時供電線路，實現照明和電加熱功能，其簡化電路如圖所示，供電處電壓U不變，從供電處到工地用長導線（有電阻）連接。閉合開關S1、S2時，加熱器和照明燈同時工作。斷開S2后與斷開S2前相比較，下列說法正確的是（　　）

A．照明燈亮度不變
B．照明燈亮度變暗
C．相同時間內長導線上消耗的電能不變
D．相同時間內整個供電線路消耗的電能減少
14．（2分）水平桌面上兩個相同的燒杯中分別裝有甲、乙兩種不同液體，將兩個不同材料制成的正方體A、B（VA＜VB），按如圖兩種方式放入兩種液體中，待靜止后B剛好浸沒在甲液體中，A剛好浸沒在乙液體中，兩杯中液面恰好相平。下列說法正確的是（　　）

A．甲液體密度小于乙液體的密度
B．甲液體對杯底的壓強等于乙液體對杯底的壓強
C．甲液體對B下表面的壓強小于乙液體對A下表面的壓強
D．裝甲液體的容器對水平桌面的壓力小于裝乙液體的容器對水平桌面的壓力
15．（2分）如圖甲所示，閉合開關S，調節滑動變阻器的滑片，滑片從最右端滑至最左端時，小燈泡恰好正常發光。電流表示數與兩電壓表示數的關系圖象如圖乙。下列說法中正確的是（　?。?br />
A．電源電壓為9V
B．滑動變阻器的最大阻值為14Ω
C．小燈泡的額定功率為8W
D．電路總功率的變化范圍為8W～12W
二、作圈題（共3小題，每題各2分，計6分）
16．（2分）如圖所示，一束光線經凹透鏡折射后，射向與凹透鏡主光軸平行的平面鏡上，請畫出：
（1）射向凹透鏡的入射光線；
（2）經平面鏡的反射光線。

17．（2分）請?jiān)趫D中畫出：
（1）重物所受重力的示意圖；
（2）拉力F的力臂l。

18．（2分）如圖所示，在電磁鐵上方用彈簧掛著一個條形磁體，開關閉合后，滑片P向右滑動時彈簧伸長。請標出電磁鐵上端的極性及電源正負極。

三、實驗探究題（共4小題，19、20題各4分，21、22題各6分，計20分）
19．（4分）對冰加熱，冰化成水直至沸騰，這一過程繪制成如圖所示的溫度隨時間變化的圖象。由圖可知：
（1）冰的熔化過程是　 　段，水沸騰過程的特點是　 　。
（2）冰升溫比水　 　（選填“快”或“慢”），這是因?yàn)椤? 　。

20．（4分）某同學為了探究“平面鏡成像時，像與物到平面鏡的距離的關系”，所用的實驗器材有：?jiǎn)蚊驽兡さ牟ＡО濉⒅Ъ?、兩個相同的跳棋、白紙和刻度尺。實驗裝置如圖（甲）所示。
（1）在白紙上畫一條直線，將玻璃板豎直立在白紙上，使玻璃板　 　那一面的下邊線與直線重合（選填“有膜”或“無膜”）。
（2）用鍍膜玻璃板和跳棋做實驗，實驗環境有：①幾乎無光的實驗室，②有陽光的實驗窒，在　 ?。ㄟx填“①”或“②”）中進行實驗效果好。
（3）在同樣的實驗環境下，用鍍膜玻璃板實驗比用普通玻璃板實驗成像更清楚，主要原因是：　 　。
（4）在白紙上沿跳棋A和B的邊緣畫圈，測出物距u和像距v的值如下表：
實驗次數
1
2
3
物距u/cm
3.39
5.11
6.39
像距v/cm

5.22
6.51
①如圖乙所示，第1次實驗測量的物距是A的右端到直線的距離，則像距v1＝　 　cm。
②該同學發現三次實驗的像距都比物距略大一些，原因是：　 ?。ㄖ挥幸粋€(gè)正確選項，將正確選項的字母填在橫線上）
A．刻度尺測量像距時存在誤差 B．玻璃板有一定厚度
C．物和像的標記點不對應 D．玻璃板沒有豎直放置

21．（6分）在探究“滑動摩擦力大小與哪些因素有關”的實驗中：
（1）此實驗是根據　 　原理測出摩擦力大小的。
（2）小明剛開始拉木塊時，他的水平拉力逐漸增大，但木塊仍靜止，木塊所受的摩擦力　 ?。ㄟx填“變大”、“變小”或“不變”）；木塊被拉動，且越來越快，小明讀出某一時刻彈簧測力計的示數為3N，他認為這時摩擦力的大小為3N，他操作中的錯誤是　 　。
（3）改正錯誤后，小明完成了探究過程，比較乙、丙兩次實驗可得出的結論是　 　。
（4）在圖甲、圖乙實驗中，假如把木板換成海綿，拿掉彈簧測力計，會發現　 　（選填“甲”或“乙”）圖中海綿凹陷得更深。說明在受力面積一定時，壓力作用效果與　 　有關。

22．（6分）小明在“探究電流與電阻關系”的實驗中，準備了如下實驗器材：干電池，標有“15Ω 1A”字樣的滑動變阻器，阻值分別為5Ω、10Ω、20Ω的定值電阻。
（1）小明連接了下面的電路，其中有一條導線連接有誤，請將連接錯誤的導線打“×”并畫出正確連線。
（2）排除故障后，小明將5Ω定值電阻連入電路，將滑動變阻器的滑片移動到　 　（選填a”或“b”）端，再閉合開關，調節滑動變阻器的滑片，使電壓表的示數為某一定值，此時電流表的示數如圖乙，示數為　 　A。
（3）接下來斷開開關，取下5Ω的定值電阻，分別把它換成10Ω、20Ω的定值電阻，閉合開關，調節滑動變阻器，控制　 ?。ㄟx填“電流表”或“電壓表”）示數不變，分別讀取相應的電流表示數，記錄在表中：
實驗次數
1
2
3
電阻R/Ω
5
10
20
電流I/A

0.2
0.1
（4）由數據可知：當導體兩端的電壓一定時，通過導體的電流與導體的電阻成　 　。
（5）小明想用一塊電流表和一個定值電阻R0測未知電阻Rx的阻值，于是他和同組同學設計了如圖丙所示的電路圖，并進行如下實驗操作：
①閉合S、S1，此時電流表的示數為I；
②閉合S、斷開S1，此時電流表的示數為I1；
③求未知電阻Rx的表達式為：Rx＝　 　。（用R0、I、I1表示）

四、解答題（共3小題，滿分14分）
23．（4分）2018年5月13日，中國首艘國產航母001A型航空母艦離開大連港碼頭，開始海試。（ρ水＝1.0×103kg/m3，g取10N/kg）請問：
（1）航母001A設計排水量6.7×104t，那么它滿載時受到的浮力是多少？
（2）海面下8m處的壓強是多少？
（3）一位體重為600N的殲15艦載機飛行員，每只腳與水平甲板的接觸面積是200cm2，則他雙腳站立時對甲板的壓強是多少？
24．（4分）我國自主研發的某品牌汽車進行技術測試，已知該車在某段長1.2km的水平路面做勻速直線運動，用時40s，汽車在行駛過程中受到的阻力為4000N，汽車在此過程中發動機熱機效率為48%，汽油的熱值q＝4.6×107J/kg。在該段測試過程中：
（1）汽車的功率為多少？
（2）燃燒了多少汽油？（計算結果保留兩位小數）
25．（6分）有一臺熱水器，內部簡化電路如圖所示，R1和R2均為電熱絲。R1＝88Ω，R2＝22Ω。
（1）如何控制S1和S2，使熱水器處于高溫?fù)酰?br /> （2）求低溫?fù)跽９ぷ?min電熱絲產生的熱量；
（3）求中溫?fù)跽９ぷ鲿r(shí)熱水器的功率。


2019年內蒙古通遼市中考物理試卷
參考答案與試題解析
一、選擇題（共15小題，每小題2分，計30分．每小題只有一個正確選項，請?jiān)诖痤}上將代表正確選項的字母用2B鉛筆涂黑）
1．（2分）下列關于聲現象的說法正確的是（　　）
A．通常情況下聲音在空氣中傳播最快
B．“教學樓內請輕聲慢行”，其中“輕聲”是指聲音的音調
C．倒車?yán)走_(dá)利用了次聲波傳遞信息
D．摩托車上裝有消聲器，這是在聲源處減弱噪聲的
【分析】（1）聲音在不同的介質中的傳播速度不同；
（2）聲音的三個特征分別是：音調、響度、音色，是從不同角度描述聲音的，音調指聲音的高低，由振動頻率決定；響度指聲音的強弱或大小，與振幅和距離有關；音色是由發聲體本身決定的一個特性；
（3）倒車?yán)走_(dá)應用了超聲波來工作；
（4）防治噪聲的途徑包括在聲源處、在傳播中、在人耳處。
【解答】解：A、聲音在不同的介質中的傳播速度不同，在空氣中傳播最慢，在固體中傳播最快。故A錯誤；
B、“教學樓內請輕聲慢行”，其中“輕聲”是指聲音的響度小。故B錯誤；
C、倒車?yán)走_(dá)應用了超聲波來測試車后物體與車的距離。故C錯誤；
D、摩托車的消聲器，其作用是在聲源處減弱噪聲。故D正確。
故選：D。
【點評】此題考查了聲速、聲音的特性、聲音的利用和減弱噪聲的措施，屬于聲現象基本規律的考查，難度較小，是一道基礎題。
2．（2分）關于光現象及其應用，下列說法正確的是（　　）
A．站在河邊會發現自己的倒影，這是光的折射現象
B．用手機照相時，鏡頭相當于凹透鏡，成倒立、縮小、實像
C．大雨過后，看到的彩虹是光的色散現象
D．近視眼成像在視網膜后方，需要戴凹透鏡矯正
【分析】（1）倒影屬于平面鏡成像；
（2）凸透鏡成像時，物距u＞2f，成倒立縮小的實像，應用是照相機。
（3）光的色散，是由光的折射形成的，由于不同色光折射程度不同，所以把白光折射分成各種色光。彩虹就屬于色散現象。
（4）近視眼能看清近處的物體，不能看清遠處的物體是因?yàn)榫铙w太厚或眼球太長，使像成在視網膜的前方。
近視眼戴凹透鏡使光線發散一些，使像成在視網膜上。
【解答】解：A、我們看到岸上景物在水中的倒影，屬于平面鏡成像，這是光的反射現象，故A錯誤；
B、手機鏡頭相當于凸透鏡，物距大于二倍焦距，凸透鏡成倒立縮小實像，故B錯誤；
C、雨過天晴時，常在天空出現彩虹，這是太陽光通過懸浮在空氣中細小的水珠折射而成的，白光經水珠折射以后，分成各種彩色光，這種現象叫做光的色散現象，故C正確；
D、近視眼看遠處的物體，像成在視網膜的前方，用凹透鏡矯正，光線會聚能力減弱，能使像成在視網膜上，能看清物體，故D錯誤。
故選：C。
【點評】此題涉及到光的反射現象、光的色散、凸透鏡成像的應用等多個知識點，是一道綜合性較強的題目。
3．（2分）下列物理現象及其原因分析錯誤的是（　　）
A．春天，冰雪消融是熔化現象，這個過程要吸熱
B．夏天，常用干冰給食品保鮮，利用了干冰升華吸熱
C．秋天，草木的葉子上有露珠，這是水蒸氣液化吸熱形成的
D．冬天，窗玻璃上會出現冰花，這是水蒸氣凝華放熱形成的
【分析】熔化是從固態變?yōu)橐簯B(tài)，要吸熱；液化是從氣態變?yōu)橐簯B(tài)，要放熱；凝華是從氣態直接變?yōu)楣虘B(tài)，要放熱。
【解答】解：A、春天，冰雪消融，這是熔化現象，這個過程中冰要吸收熱量，故A正確；
B、夏天，常用干冰給食品保鮮，干冰由固態直接變成氣態，是升華現象，吸收熱量，故B正確；
C、秋天，會看到露珠，這是水蒸氣液化形成的，液化放熱，故C錯誤；
D、嚴寒的冬天，玻璃窗上會出現冰花，冰花是由空氣中的水蒸氣凝華形成的小冰晶，是凝華現象，凝華放熱，故D正確。
故選：C。
【點評】會辨別不同的物態變化形式，知道其吸熱還是放熱，關鍵是能與實際例子很好地結合起來，是此類題考查的重點。
4．（2分）有一種電動烤地瓜機，將地瓜放在托盤上，蓋上鍋蓋相當于閉合開關S1，托盤旋轉，再將溫控開關S2閉合，開始加熱；若只閉合開關S2，則不能加熱。下圖中是托盤電動機，R是加熱電阻，對其內部電路設計合理的是？（　?。?br /> A． B．
C． D．
【分析】由題知，閉合開關S1，托盤旋轉，再將開關S2閉合，開始加熱；只閉合開關S2，則不能加熱。由此分析解答。
【解答】解：
由題意知，閉合開關S1，托盤旋轉，再將開關S2閉合，開始加熱；只閉合開關S2，則不能加熱；這說明電動機和加熱電阻在工作時互不影響，即兩者是并聯的，且S1在干路上，S2在加熱電阻的支路上，由各選項電路圖可知，B符合題意，ACD不合題意。
故選：B。
【點評】本題考查根據要求設計電路，關鍵是正確分析電路的連接方式和開關的位置。
5．（2分）自行車是常見的交通工具，騎車出行既健康又環保。周末小華騎自行車去森林公園，下列說法正確的是（　　）
A．以正在騎行的小華為參照物，路邊的樹木是靜止的
B．上坡前，小華用力蹬腳踏板，是為了增大慣性
C．自行車把手上凹凸不平的花紋是為了增大摩擦
D．勻速轉彎時，自行車和人構成的整體處于平衡狀態
【分析】（1）在研究物體運動時，要選擇參照的標準，即參照物，物體的位置相對于參照物發生變化，則運動，不發生變化，則靜止。
（2）慣性大小只跟物體的質量大小有關，跟物體是否受力、是否運動、運動速度等都沒有關系，質量越大，慣性越大。
（3）增大摩擦的方法：從壓力大小和接觸面的粗糙程度考慮，增大壓力，增大接觸面的粗糙程度，用滑動代替滾動摩擦。
（4）平衡狀態是指物體處于靜止和勻速直線運動。
【解答】解：A、以正在騎行的小華為參照物，路邊的樹木與小華之間的位置發生了變化，所以是運動的。故A錯誤；
B、當用力緊蹬幾下腳踏板后，自行車的速度增大，因此自行車的動能就會增大，這樣就可以有更多的動能轉化為重力勢能；慣性大小只跟物體的質量大小有關，人和車的質量不變，慣性大小不變。故B錯誤；
C、車輪上刻有凹凸不平的花紋，這是在壓力一定時，通過增大接觸面的粗糙程度來增大摩擦力的，故C正確；
D、勻速轉彎時，方向不斷變化，所以自行車和人處于非平衡狀態。故D錯誤。
故選：C。
【點評】自行車是日常生活中最常見的交通工具，從自行車的結構和使用來看，應用了非常多的物理知識，包括力學、聲現象、光現象、杠桿等方面，平時多注意觀察，將其知識活學活用。
6．（2分）如圖為撐桿跳運動員躍過橫桿前的一個情景，下列說法中正確的是（　?。?br />
A．人對桿的力改變了桿的形狀
B．桿對人沒有力的作用
C．桿發生了塑性形變
D．人在上升時，如果所受外力全部消失，將處于靜止?fàn)顟B(tài)
【分析】（1）力可以改變物體的運動狀態和形狀；
（2）物體間力的作用是相互的；
（3）撤去外力能恢復原來的性質的形變叫彈性形變；
（4）根據牛頓第一定律判斷。
【解答】解：A、由圖知，人對桿的力改變了桿的形狀，故A正確；
B、物體間力的作用是相互的，所以桿對人也有力的作用，故B錯誤；
C、桿所發生的形變，撤去外力后能恢復原來的形狀，所以桿發生了彈性形變，故C錯誤；
D、人在上升時，處于運動狀態，如果所受外力全部消失，由牛頓第一定律可知，人將做勻速直線運動，故D錯誤。
故選：A。
【點評】此題考查的知識點較多，難度不大，認真分析即可。
7．（2分）有關家庭電路及安全用電的說法正確的是（　?。?br /> A．漏電保護器和空氣開關作用相同，可以相互替代
B．不同時觸摸到火線和零線也可能觸電
C．電燈開關短路時，可引起空氣開關跳閘
D．使用試電筆時手必須接觸筆尖金屬體
【分析】（1）空氣開關是防止線路短路或者超負荷用的，而漏電保護器只有漏電的時候會跳閘，所以漏電保護器和空氣開關作用不相同，在電路中要同時安裝漏電保護器原理是當火線電流比零線電流大太多的話就說明電路的某個地方可能接地漏電，電流從大地跑了，此時漏電保護器起作用；
空氣開關在電路過載或短路時，即通過電流過大時起到保護作用。
（2）觸電是人體直接或間接接觸火線，并且和零線或地線構成電流的路徑，包括單相觸電和雙相觸電；
（3）控制用電器的開關短接時，相當于開關閉合，用電器正常工作，不會引起電流過大，空氣開關跳閘不會跳閘；
（4）試電筆在使用時手要碰觸筆尾金屬體，如果接觸試電筆的筆尖，相當于直接用手接觸導線會有觸電危險。
【解答】解：
A、空氣開關是防止線路短路或者超負荷用的，而漏電保護器只有漏電的時候會跳閘，所以漏電保護器和空氣開關作用不相同，在電路中要同時安裝，但不可以相互替代；故A錯誤；
B、站在地上的人手接觸火線，電流會從火線經過人體流到大地，發生單線觸電；所以，不同時觸摸到火線和零線也會發生觸電事故，故B正確；
C、電燈開關短路時，相當于開關閉合，燈泡一直發光，但不會引起空氣開關跳閘，故C錯誤；
D、正確使用測電筆的方法：筆尖接觸檢測的導線，手必須接觸筆尾金屬體，這樣才能檢測導線是零線還是火線，故D錯誤。
故選：B。
【點評】掌握安全用電原則是解題的關鍵，本題難度不大。
8．（2分）廚房中涉及很多物理知識，下列分析正確的是（　?。?br /> A．電飯鍋對水平桌面的壓力和地面對桌子的支持力是一對平衡力
B．菜刀的刀刃很薄是為了增大壓力
C．炒菜時主要是通過熱傳遞的方式增加菜的內能
D．吸油煙機是利用在氣體中流速越大的位置壓強越大的原理來工作的
【分析】（1）平衡力的條件：大小相等、方向相反、作用在同一個物體上，作用在同一條直線上。
（2）增大壓強的方法：是在壓力一定時，通過減小受力面積來增大壓強；是在受力面積一定時，通過增大壓力來增大壓強。
（3）改變內能的方式：做功和熱傳遞；
（4）在氣體和液體中，流速越大的位置壓強越小。
【解答】解：A、電飯鍋對水平桌面的壓力和地面對桌子的支持力是作用在不同物體的兩個力，不是一對平衡力。故A錯誤；
B、菜刀的刀刃很薄是在壓力一定時，通過減小受力面積來增大壓強。故B錯誤；
C、炒菜時主要是通過熱傳遞的方法增加菜的內能，故C正確；
D、吸油煙機是利用在氣體中流速越大的位置壓強越小的原理來工作的。故D錯誤。
故選：C。
【點評】本題考查的知識點比較多，主要考查學生對所學物理知識的綜合應用能力。
9．（2分）以下是對電與磁部分四幅圖的分析，其中錯誤的是（　?。?br /> A．如圖裝置閉合電路后磁針會偏轉，說明電流能產生磁場
B．如圖裝置說明通電導線在磁場中受到力的作用
C．如圖裝置所揭示的原理可制造發電機
D．圖中動圈式話筒應用了磁場對電流的作用
【分析】（1）電流周圍存在著磁場。
（2）電動機和發電機的重要區別在于電路中是否有電源。
（3）動圈式話筒和發電機的工作原理相同，都是根據電磁感應原理工作的。
【解答】解：
A、這是奧斯特實驗，說明通電導體周圍存在磁場（即電流能產生磁場），故A正確。
B、如圖裝置，開關閉合后導體會在磁場中運動，說明通電導線在磁場中受到力的作用，故B正確。
C、圖中無電源，閉合電路的一部分導體在磁場中做切割磁感線運動時，導體中有感應電流產生，電流計的指針發生偏轉，根據這個原理可制成發電機，故C正確。
D、動圈式話筒是根據電磁感應原理工作的，故D錯誤。
故選：D。
【點評】這幾幅圖都是課本上的內容，對于電磁部分，課本上的插圖很重要。
10．（2分）下列生活現象中，說法正確的是（　?。?br /> A．家里魚缸中的魚吐出的氣泡上升時越來越大
B．一瓶氧氣用掉一半后，質量變?yōu)樵瓉?lái)一半，密度不變
C．塑料吸盤能貼在光滑的墻上，是因?yàn)閴臀P之間的分子引力作用
D．瓶蓋起子應用了杠桿知識，使用時是為了省距離
【分析】（1）利用壓強的計算公式，通過氣泡深度以及體積的變化；
（2）氧氣用掉一半，質量減半，氧氣還充滿整個氧氣瓶，體積保持不變，根據密度公式判斷密度的變化；
（3）大氣對浸在它里面的物體產生壓強，即大氣壓強；
（4）省力杠桿的動力臂大于阻力臂；費力杠桿的動力臂小于阻力臂。
【解答】解：
A、根據p＝ρgh可知，當氣泡在水中上升的過程中，h變小，壓強變小，壓強變小后氣泡體積變大，故A正確；
B、一瓶氧氣，用掉一半后，氧氣的質量減半，剩余氧氣還充滿整個氧氣瓶，剩余氧氣的體積不變，根據ρ＝可知，瓶中的氧氣密度變?yōu)樵瓉?lái)的一半，故C錯誤；
C、塑料掛鉤的吸盤能貼在光滑的墻上，是因?yàn)槭艿酱髿鈮簭?qiáng)的作用，而不是因?yàn)閴臀P之間的分子引力作用，故C錯誤；
D、瓶蓋起子屬于省力杠桿，使用時省力費距離，故D錯誤。
故選：A。
【點評】本題是從日常生活用品上考查了學生多方面的知識，體現了物理的生活化，要求平時學習時，多觀察、多聯系、多分析。
11．（2分）如圖所示，利用滑輪組在2s內將重400N的物體勻速提升了1m，所用拉力F為150N．不計繩重和摩擦，下列說法正確的是（　?。?br />
A．繩子自由端移動的速度為2m/s
B．動滑輪的總重為100N
C．滑輪組的機械效率為83.3%
D．提升更重的物體，滑輪組的機械效率會變小
【分析】（1）由圖知，n＝4，繩子自由端移動距離s＝4h，利用速度公式求繩子自由端移動速度；
（2）不計繩重及摩擦，拉力F＝（G+G動），據此求動滑輪所受的重力；
（3）利用W＝Fs求拉力做的總功，利用W＝Gh求有用功，滑輪組的機械效率等于有用功與總功之比；
（4）增大滑輪組機械效率的方法：一是增大提升的物重，二是減小摩擦、減小動滑輪重。
【解答】解：
A、由圖知，n＝4，繩子自由端移動的距離：s＝4h＝4×1m＝4m，
繩子自由端移動的速度：v＝＝＝2m/s，故A正確；
B、不計繩重及摩擦，拉力F＝（G+G動），可得動滑輪所受的重力：
G動＝4F﹣G＝4×150N﹣400N＝200N，故B錯誤；
C、拉力做的功：W總＝Fs＝150N×4m＝600J，
有用功：W有用＝Gh＝400N×1m＝400J，
滑輪組的機械效率：
η＝＝×100%≈66.7%，故C錯誤；
D、若用該滑輪組提升所受重力更重的物體，額外功不變，有用功增加，有用功在總功中所占的比例增加，機械效率會變大，故D錯誤。
故選：A。
【點評】本題考查了使用滑輪組時動滑輪重力、繩子自由端移動速度、有用功、總功和機械效率的計算，還考查了物體重力對機械效率的影響，根據題圖確定n的大小是本題的突破口。
12．（2分）對下列四幅圖的分析正確的是（　?。?br /> A．圖中藍牙耳機是通過超聲波與手機進行信號傳輸?shù)?
B．如圖裝置可用來探究電流產生的熱量與通電時間的關系
C．圖中電路能探究電磁鐵磁性強弱與電流大小關系
D．圖中電路可以探究導體電阻與導體材料的關系
【分析】（1）通信設備是利用電磁波傳遞信息的；
（2）電流產生的熱量跟電流、電阻和通電時間有關，實驗探究時應采用控制變量法；
（3）電磁鐵的磁性的強弱與電流大小的關系，實驗探究時應采用控制變量法；
（4）影響導體電阻大小的因素：導體的材料、長度和橫截面積，在研究電阻與其中某個因素的關系時，要采用控制變量法的思想，要研究導體的電阻大小與一個量之間的關系，需要保持其它量不變。
【解答】解：
A、藍牙耳機是通過電磁波與手機進行信號傳輸?shù)?，故A錯誤；
B、如圖裝置中兩電阻絲串聯，電源電壓不變時，電路中電流不變，若只比較其中一個容器內電阻絲產生熱量的多少，該電阻絲的阻值不變，改變通電時間，可用來探究電流產生的熱量與通電時間的關系，故B正確；
C、兩個電磁鐵串聯，通過的電流相同，線圈匝數不同，所以能探究電磁鐵磁性強弱與線圈匝數多少的關系，但不能探究電磁鐵磁性強弱與電流大小關系，故C錯誤；
D、圖中導線的材料相同、長度相同，只是橫截面積不同，所以此實驗可以探究導體電阻與跟導體的橫截面積是否有關，但不能探究導體電阻與導體材料的關系，故D錯誤。
故選：B。
【點評】本題考查了學生對電和磁方面幾個重要的課本插圖的掌握情況，了解相關的知識是解題的基礎，是中考的熱點。
13．（2分）某建筑工地需要架設臨時供電線路，實現照明和電加熱功能，其簡化電路如圖所示，供電處電壓U不變，從供電處到工地用長導線（有電阻）連接。閉合開關S1、S2時，加熱器和照明燈同時工作。斷開S2后與斷開S2前相比較，下列說法正確的是（　?。?br />
A．照明燈亮度不變
B．照明燈亮度變暗
C．相同時間內長導線上消耗的電能不變
D．相同時間內整個供電線路消耗的電能減少
【分析】閉合開關S1照明燈工作，再閉合S2時，加熱器也工作，此時照明燈與加熱器并聯后再與長導線的電阻串聯，根據電阻的并聯可知照明燈與加熱器并聯的總電阻變化，根據串聯電路的分壓特點可知并聯部分的電壓和導線兩端電壓的變化，根據P＝可知照明燈和導線實際功率的變化，進一步判斷燈泡亮暗的變化，根據W＝I2Rt和W＝?t判斷出單位時間內長導線上消耗電能的變化以及相同時間內整個供電線路消耗的電能的變化。
【解答】解：設長導線的電阻為R0，由圖知，
AB、閉合開關S1、S2時，燈泡與加熱器并聯后再與R0串聯，設此時燈泡兩端電壓為UL，
斷開開關S2時，燈泡與R0串聯，設此時燈泡兩端電壓為UL′；
由于并聯電路的總電阻小于任何一個分電阻，
所以，斷開開關S2時，燈泡的電阻大于燈泡與加熱器并聯的總電阻，
導線的電阻不變，因燈泡的電阻大于燈泡與加熱器并聯的總電阻，根據串聯電路的分壓規律可知，燈泡兩端的電壓變大，即UL′＞UL，
燈泡的電阻可認為不變，由P＝知，PL′＞PL，即斷開開關S2時，燈泡的實際功率變大，所以燈泡變亮；故A、B錯誤；
C、由前面解答可知，斷開開關S2時，整個電路的電阻變大，電源電壓不變，由歐姆定律知，電路中電流減小，導線的電阻不變，由公式W＝I2Rt知，單位時間內長導線上消耗的電能減少，故C錯誤；
D、斷開開關S2時，整個電路的電阻變大，電源電壓不變，由W＝?t知，單位時間內整個供電線路消耗的電能減少，故D正確。
故選：D。
【點評】此題考查了串并聯電路的特點、歐姆定律、電功率及電能計算公式的應用，綜合性較強，比較出前后兩種情況電路電阻的變化，是正確解答此題的關鍵。
14．（2分）水平桌面上兩個相同的燒杯中分別裝有甲、乙兩種不同液體，將兩個不同材料制成的正方體A、B（VA＜VB），按如圖兩種方式放入兩種液體中，待靜止后B剛好浸沒在甲液體中，A剛好浸沒在乙液體中，兩杯中液面恰好相平。下列說法正確的是（　　）

A．甲液體密度小于乙液體的密度
B．甲液體對杯底的壓強等于乙液體對杯底的壓強
C．甲液體對B下表面的壓強小于乙液體對A下表面的壓強
D．裝甲液體的容器對水平桌面的壓力小于裝乙液體的容器對水平桌面的壓力
【分析】（1）把A、B兩物體作為一個整體，該整體在兩液體中都處于漂浮狀態，根據漂浮條件可知所受浮力的大小關系；結合題意和圖示判斷V排的關系，根據F?。溅岩篻V排可比較兩種液體的密度關系；
（2）根據p＝ρgh分析液體對杯底的壓強；
（3）根據漂浮條件、浮力產生的原因以及p＝分析液體對物體下表面的壓強關系；
（4）先比較兩種液體的體積關系和重力關系，再根據”整個容器對水平桌面的壓力等于物體和液體的總重力“進行分析。
【解答】解：
A、把A、B兩物體作為一個整體，由圖知，該整體在兩液體中都處于漂浮狀態，
由漂浮條件可知F?。紾A+GB，所以該整體在兩液體中受到的浮力相等；
由圖知V排甲＝VB，V排乙＝VA，且VA＜VB，
所以V排甲＞V排乙；
因整體在兩液體中受到的浮力相等，且排開甲液體的體積較大，
所以，由F浮＝ρ液gV排可知，兩液體的密度關系：ρ甲＜ρ乙，故A正確；
B、已知兩液體的深度h相同，且ρ甲＜ρ乙，由p＝ρgh可知，甲液體對杯底的壓強小于乙液體對杯底的壓強，故B錯誤；
C、因整體受到的浮力相等（即甲液體中B物體受到的浮力等于乙液體中A物體受到的浮力），且兩物體上表面沒有受到液體的壓力，
所以，由浮力產生的原因可知，甲液體中B物體與乙液體中A物體的下表面受到的液體壓力相等，
由圖知B的底面積更大，由p＝可知，甲液體對B下表面的壓強小于乙液體對A下表面的壓強，故C正確；
D、兩容器中液面恰好相平且容器相同，則液體與物塊排開液體的體積之和相同，但V排甲＞V排乙，所以甲液體的體積較小，又知ρ甲＜ρ乙，則根據G液＝m液g＝ρ液gV液可知，甲液體的重力較小；
整個容器水平桌面的壓力F＝G容+GA+GB+G液，因容器相同、其重力相同，且A、B兩物體的重力不變，甲液體的重力較小，所以，裝甲液體的容器對水平桌面的壓力較小，故D正確。
故選：ACD。
【點評】本題綜合考查了阿基米德原理、漂浮條件、液體壓強公式和壓強定義式的綜合應用，知識點多，屬于難題；本題的難點是C項的判斷，由于ρ甲＜ρ乙，但B物體浸入甲液體的深度較大，則不能用液體壓強公式判斷，需結合浮力產生的原因和壓強定義式進行分析。
15．（2分）如圖甲所示，閉合開關S，調節滑動變阻器的滑片，滑片從最右端滑至最左端時，小燈泡恰好正常發光。電流表示數與兩電壓表示數的關系圖象如圖乙。下列說法中正確的是（　?。?br />
A．電源電壓為9V
B．滑動變阻器的最大阻值為14Ω
C．小燈泡的額定功率為8W
D．電路總功率的變化范圍為8W～12W
【分析】由電路圖可知，燈泡L與定值電阻R0、滑動變阻器R串聯，電壓表V1測L與R0兩端的電壓之和，電壓表V2測R0兩端的電壓，電流表測電路中的電流。
（1）當滑片位于最左端時，接入電路中的電阻為零，此時電路中的電流最大，電路的總功率最大，兩電壓表的示數最大且電壓表V1測電源兩端的電壓，根據圖象讀出電表的示數，根據串聯電路的電壓特點求出燈泡兩端的電壓，利用P＝UI求出燈泡的電功率即為額定功率，利用P＝UI求出電路的最大總功率；
（2）當滑片位于最右端時，接入電路中的電阻最大，此時電路中的電流最小，電路的總功率最小，根據圖象讀出V1的示數和電路中的電流，根據串聯電路的電壓特點求出R兩端電壓，利用歐姆定律求出變阻器的最大阻值，利用P＝UI求出電路的最小總功率，然后得出電路總功率的變化范圍。
【解答】解：
由電路圖可知，燈泡L與定值電阻R0、滑動變阻器R串聯，電壓表V1測L與R0兩端的電壓之和，電壓表V2測R0兩端的電壓，電流表測電路中的電流。
（1）當滑片位于最左端時，接入電路中的電阻為零，此時電路中的電流最大，電路的總功率最大，兩電壓表的示數最大且電壓表V1測電源兩端的電壓，
由圖乙可知，電路中的最大電流I大＝1.0A，電壓表V2的示數U0＝6V，電壓表V1的示數為12V，即電源的電壓U＝12V，故A錯誤；
因串聯電路中總電壓等于各分電壓之和，
所以，此時燈泡兩端的電壓：
UL＝U﹣U0＝12V﹣6V＝6V，
因此時小燈泡恰好正常發光，
所以，燈泡的額定功率：
PL＝ULI大＝6V×1.0A＝6W，故C錯誤；
電路的最大總功率：
P大＝UI大＝12V×1.0A＝12W；
（2）當滑片位于最右端時，接入電路中的電阻最大，此時電路中的電流最小，電路的總功率最小，
由圖象可知，電路中的最小電流I小＝0.5A，電壓表V1的示數UV1＝5V，
此時滑動變阻器兩端的電壓：
UR＝U﹣UV1＝12V﹣5V＝7V，
由I＝可得，滑動變阻器的最大阻值：
R＝＝＝14Ω，故B正確；
電路的最小總功率：
P小＝UI?。?2V×0.5A＝6W，
則電路總功率的變化范圍是6W～12W，故D錯誤。
故選：B。
【點評】本題考查了串聯電路的特點和歐姆定律、電功率公式的應用，正確的判斷兩電壓表和電流表對應的示數關系是關鍵。
二、作圈題（共3小題，每題各2分，計6分）
16．（2分）如圖所示，一束光線經凹透鏡折射后，射向與凹透鏡主光軸平行的平面鏡上，請畫出：
（1）射向凹透鏡的入射光線；
（2）經平面鏡的反射光線。

【分析】（1）作出入射光線要根據：平行于主光軸的光線經凹透鏡折射后，其折射光線的反向延長線過焦點。
（2）作出反射光線要根據反射定律：反射光線、入射光線、法線在同一個平面內，反射光線與入射光線分居法線兩側，反射角等于入射角來作。
【解答】解：（1）平行于主光軸的光線經凹透鏡折射后，其折射光線的反向延長線過焦點，據此畫出入射光線；
（2）過平面鏡的入射點垂直于鏡面作出法線，然后根據反射角等于入射角，在法線右側作出反射光線，如下圖：
【點評】（1）凹透鏡三條特殊光線的作圖：①延長線過另一側焦點的光線經凹透鏡折射后將平行于主光軸。②平行于主光軸的光線經凹透鏡折射后，其折射光線的反向延長線過焦點。③過光心的光線經凹透鏡折射后傳播方向不改變。
（2）熟記反射定律的內容：射光線、入射光線、法線在同一個平面內，反射光線與入射光線分居法線兩側，反射角等于入射角并會作圖。
17．（2分）請?jiān)趫D中畫出：
（1）重物所受重力的示意圖；
（2）拉力F的力臂l。

【分析】（1）重力的方向豎直向下，作用在物體的重心上，由此畫出重物受到重力的示意圖；
（2）杠桿可以繞某一固定點轉動，這個固定點就是支點；力臂就是從支點到力的作用線的距離，由此畫出拉力F的力臂。
【解答】解：
（1）重物受到的重力作用在它的重心（幾何中心），由重心開始畫一條豎直向下的有向線段，并標出符號G，即為其重力示意圖；
（2）定滑輪可以繞中間軸轉動，所以支點O為定滑輪的軸；
圖中拉力F是斜向下的，過支點O作拉力F作用線的垂線段，即為拉力F的力臂l。
如圖所示：

【點評】本題考查了力的示意圖和杠桿示意圖的畫法，關鍵是掌握杠桿的五要素，然后根據力臂的定義正確畫出力臂。
18．（2分）如圖所示，在電磁鐵上方用彈簧掛著一個條形磁體，開關閉合后，滑片P向右滑動時彈簧伸長。請標出電磁鐵上端的極性及電源正負極。

【分析】滑動變阻器向右移動時，電阻變小，電流變大，電磁鐵的磁性增強，彈簧伸長說明受到的拉力增大，所以電磁鐵的上端應該和上面的磁極是異名磁極，根據磁極判斷電流方向，判斷電源正負極。
【解答】解：滑動變阻器向右移動時，電阻變小，電流變大，電磁鐵的磁性增強，彈簧伸長說明受到的拉力增大，所以電磁鐵的上端應該和上面的磁極是異名磁極，所以電磁鐵的上端是S極，根據安培定則可以判斷從電磁鐵的下端入電流，所以可以判斷電源的左端是正極，右端是負極。如圖所示：

【點評】根據電流增強磁性增強判斷電磁鐵的磁極，然后根據磁極判斷電源，這是本題思路。
三、實驗探究題（共4小題，19、20題各4分，21、22題各6分，計20分）
19．（4分）對冰加熱，冰化成水直至沸騰，這一過程繪制成如圖所示的溫度隨時間變化的圖象。由圖可知：
（1）冰的熔化過程是　BC　段，水沸騰過程的特點是　繼續吸熱但溫度不變　。
（2）冰升溫比水　快?。ㄟx填“快”或“慢”），這是因?yàn)椤”谋葻崛荼人　　?br />
【分析】（1）冰的熔點是0℃，冰熔化時不斷吸收熱量，溫度保持不變；液體沸騰時繼續吸熱，溫度不變；根據這個性質進行判斷。
（2）相同質量的物質，在吸收相同熱量的情況下，比熱容越大，溫度升高的越慢。
【解答】解：
（1）冰的熔點是0℃，冰熔化時不斷吸收熱量，但溫度保持不變，由圖象可知冰的熔化過程為BC段；水沸騰時繼續吸熱，溫度不變；
（2）由圖象可知，AB段表示冰還沒有熔化，CD段表示冰已經全部熔化為水，CD段比AB段溫度升高的要慢些，即水升溫比冰慢；這是因?yàn)樗谋葻崛荼缺螅谫|(zhì)量和吸收的熱量均相同時，由Q吸＝cm△t可知，水升溫較慢。
故答案為：（1）BC；繼續吸熱但溫度不變；（2）快；冰的比熱容比水小。
【點評】本題考查了冰的熔化實驗和水的沸騰實驗，把晶體的熔化和沸騰圖象放到一個坐標系中，考查了學生從圖象中獲取信息的能力。
20．（4分）某同學為了探究“平面鏡成像時，像與物到平面鏡的距離的關系”，所用的實驗器材有：?jiǎn)蚊驽兡さ牟ＡО?、支架、兩個相同的跳棋、白紙和刻度尺。實驗裝置如圖（甲）所示。
（1）在白紙上畫一條直線，將玻璃板豎直立在白紙上，使玻璃板　有膜　那一面的下邊線與直線重合（選填“有膜”或“無膜”）。
（2）用鍍膜玻璃板和跳棋做實驗，實驗環境有：①幾乎無光的實驗室，②有陽光的實驗窒，在?、凇。ㄟx填“①”或“②”）中進行實驗效果好。
（3）在同樣的實驗環境下，用鍍膜玻璃板實驗比用普通玻璃板實驗成像更清楚，主要原因是：　鍍膜增強了對光的反射　。
（4）在白紙上沿跳棋A和B的邊緣畫圈，測出物距u和像距v的值如下表：
實驗次數
1
2
3
物距u/cm
3.39
5.11
6.39
像距v/cm

5.22
6.51
①如圖乙所示，第1次實驗測量的物距是A的右端到直線的距離，則像距v1＝　3.50　cm。
②該同學發現三次實驗的像距都比物距略大一些，原因是：　B?。ㄖ挥幸粋€(gè)正確選項，將正確選項的字母填在橫線上）
A．刻度尺測量像距時存在誤差 B．玻璃板有一定厚度
C．物和像的標記點不對應 D．玻璃板沒有豎直放置

【分析】（1）有膜的一面作為反射面；
（2）物體射出的光線對人眼刺激越強，人眼感覺物體越亮，物體經過平面鏡反射，反射光線進入人眼的光線越多，人眼感到物體的像越亮。
（3）用鍍膜玻璃板實驗比用普通玻璃板實驗成像更清楚，是反射能力更強；
（4）①刻度尺的分度值是刻度尺相鄰兩刻度線表示的長度。使用刻度尺時要明確其分度值，起始端從0開始，讀出末端刻度值，就是物體的長度；起始端沒有從0刻度線開始的，要以某一刻度線為起點，讀出末端刻度值，減去起始端所對刻度即為物體長度，注意刻度尺要估讀到分度值的下一位；
②玻璃板有一定厚度，有兩個反射面。
【解答】解：（1）在白紙上畫一條直線，將玻璃板豎直立在白紙上，有膜的一面作為反射面，使玻璃板那一面的下邊線與有膜直線重合；
（2）用鍍膜玻璃板和跳棋做實驗，實驗環境在有陽光的實驗進行實驗效果好；幾乎無光的實驗室不能完成實驗；
（3）在同樣的實驗環境下，用鍍膜玻璃板實驗比用普通玻璃板實驗成像更清楚，主要原因是：鍍膜增強了對光的反射；
（4）①由圖知：刻度尺上1cm之間有10個小格，所以一個小格代表的長度是0.1cm，即此刻度尺的分度值為1mm；
物體左側與0對齊，右側略偏過3.5cm，估讀為0.00cm，所以物體的長度為L(zhǎng)＝3.50cm﹣0cm＝3.50cm。
②玻璃板有一定厚度，有兩個反射面，測量時三次實驗的像距都比物距略大一些。
故答案為：（1）有膜；（2）②；（3）鍍膜增強了對光的反射；（4）①3.50；②B。
【點評】本題考查學生動手操作實驗的能力并能合理解決實驗中出現的問題。只要熟練掌握平面鏡的成像特點，解答此類題目就很容易。
21．（6分）在探究“滑動摩擦力大小與哪些因素有關”的實驗中：
（1）此實驗是根據　二力平衡　原理測出摩擦力大小的。
（2）小明剛開始拉木塊時，他的水平拉力逐漸增大，但木塊仍靜止，木塊所受的摩擦力　變大?。ㄟx填“變大”、“變小”或“不變”）；木塊被拉動，且越來越快，小明讀出某一時刻彈簧測力計的示數為3N，他認為這時摩擦力的大小為3N，他操作中的錯誤是　沒有使物體做勻速直線運動　。
（3）改正錯誤后，小明完成了探究過程，比較乙、丙兩次實驗可得出的結論是　壓力相同時，接觸面越粗糙，滑動摩擦力越大　。
（4）在圖甲、圖乙實驗中，假如把木板換成海綿，拿掉彈簧測力計，會發現　乙　（選填“甲”或“乙”）圖中海綿凹陷得更深。說明在受力面積一定時，壓力作用效果與　壓力　有關。

【分析】（1）根據二力平衡的條件分析；
（2）由二力平衡分析；物體做加速運動受到的力為非平衡力；
（3）影響滑動摩擦力大小因素有兩個：壓力大小和接觸面的粗糙程度，研究與其中一個因素的關系時，要控制另外一個因素不變，根據圖中現象得出結論；
（4）本實驗通過海綿的凹陷程度來反映壓力的作用效果，采用了轉換法；在受力面積相時，壓力越大，壓力的作用效果越明顯。
【解答】解：（1）只有沿水平方向拉著物體做勻速直線運動，物體在水平方向上受到平衡力的作用，根據二力平衡，拉力大小才等于摩擦力的大??；
（2）小明剛開始拉木塊時，他的水平拉力逐漸增大，但木塊仍靜止，木塊受到的平衡力，木塊所受的摩擦力變大；木塊被拉動，且越來越快，小明讀出某一時刻彈簧測力計的示數為3N，他認為這時摩擦力的大小為3N，此時測力計示數大于滑動摩擦力，他操作中的錯誤是沒有使物體做勻速直線運動；
（3）改正錯誤后，小明完成了探究過程，比較乙、丙兩次實驗可得出的結論是：壓力相同，丙中接觸面粗糙，滑動摩擦力大，故壓力相同時，接觸面越粗糙，滑動摩擦力越大；
（4）在圖甲、圖乙實驗中，乙中壓力大，假如把木板換成海綿，拿掉彈簧測力計，會發現乙圖中海綿凹陷得更深。說明在受力面積一定時，壓力作用效果與壓力有關。
故答案為：（1）二力平衡；（2）變大；沒有使物體做勻速直線運動；（3）壓力相同時，接觸面越粗糙，滑動摩擦力越大；（4）乙；壓力。
【點評】本題探究滑動摩擦力的大小與哪些因素有關，考查實驗原理及控制變量法的運用；同時也考查了影響壓力的作用效果的因素和轉換法的運用。
22．（6分）小明在“探究電流與電阻關系”的實驗中，準備了如下實驗器材：干電池，標有“15Ω 1A”字樣的滑動變阻器，阻值分別為5Ω、10Ω、20Ω的定值電阻。
（1）小明連接了下面的電路，其中有一條導線連接有誤，請將連接錯誤的導線打“×”并畫出正確連線。
（2）排除故障后，小明將5Ω定值電阻連入電路，將滑動變阻器的滑片移動到　b　（選填a”或“b”）端，再閉合開關，調節滑動變阻器的滑片，使電壓表的示數為某一定值，此時電流表的示數如圖乙，示數為　0.4　A。
（3）接下來斷開開關，取下5Ω的定值電阻，分別把它換成10Ω、20Ω的定值電阻，閉合開關，調節滑動變阻器，控制　電壓表?。ㄟx填“電流表”或“電壓表”）示數不變，分別讀取相應的電流表示數，記錄在表中：
實驗次數
1
2
3
電阻R/Ω
5
10
20
電流I/A

0.2
0.1
（4）由數據可知：當導體兩端的電壓一定時，通過導體的電流與導體的電阻成　反比　。
（5）小明想用一塊電流表和一個定值電阻R0測未知電阻Rx的阻值，于是他和同組同學設計了如圖丙所示的電路圖，并進行如下實驗操作：
①閉合S、S1，此時電流表的示數為I；
②閉合S、斷開S1，此時電流表的示數為I1；
③求未知電阻Rx的表達式為：Rx＝　　。（用R0、I、I1表示）

【分析】（1）電壓表與定值電阻并聯且正進負出；
（2）為保護電路，變阻器連入電路中電阻最大；根據電流表小量程計讀數；
（3）研究電流與電阻的關系時，要控制電壓表示數不變，由歐姆定律的變形公式，求出電壓表示數；
連接電路過程中，應該斷開開關，并且將滑動變阻器阻值調到最大；
（4）由表中數據得出結論；
（5）在沒有電壓表時，使定值電阻與待測電阻并聯，根據電流表和定值電阻的示數計算出電壓，然后根據公式R＝計算出其電阻。
【解答】解：（1）電壓表與定值電阻并聯且正進負出，如圖所示：

（2）為保護電路，變阻器連入電路中電阻最大即b端，小明同學首先將5Ω定值電阻接入電路，將滑片P滑到b端，再閉合開關，調節滑片P，使電壓表示數到達某一數值，電流表的示數如圖乙所示，電流表選用小量程，分度值為0.02A，示數0.4A；
（3）研究電流與電阻的關系時，要控制電壓表示數不變，由歐姆定律的變形公式，電壓表示數U＝IR＝0.4A×5Ω＝2V
，小明同學應該斷開開關，并且將滑動變阻器阻值調到最大，然后將5Ω的電阻替換為10Ω．閉合開關，調節滑片P，使電壓表示數為2V，將電流表示數記錄在表格中。
（4）由表格中數據發現：電阻為原來的幾倍，通過的電流為原來的幾分之一，故在電壓一定時，電流與電阻成反比。
（5）②閉合S、斷開S1，此時為只有Rx工作的電路，電流表測量Rx的電流，示數為I1，可測出電源電壓U＝I1Rx，
①閉合S、S1，此時兩電阻并聯，電流表測量干路電流，示數為I，
根據并聯電路電流的規律知，R1的電流：I1＝I﹣I1，則電源電壓為U＝（I﹣I1）R1
根據電源電壓相等知：U＝U＝I1Rx＝（I﹣I1）R1
未知電阻Rx的表達式為：Rx＝。
故答案為：（1）如上所示；（2）b；0.4；（3）電壓表；（4）反比；（5）③。
【點評】探究電流與電阻的關系，考查電路的連接、操作過程、注意事項、控制變量法的運用的及對器材的要求。
四、解答題（共3小題，滿分14分）
23．（4分）2018年5月13日，中國首艘國產航母001A型航空母艦離開大連港碼頭，開始海試。（ρ水＝1.0×103kg/m3，g取10N/kg）請問：
（1）航母001A設計排水量6.7×104t，那么它滿載時受到的浮力是多少？
（2）海面下8m處的壓強是多少？
（3）一位體重為600N的殲15艦載機飛行員，每只腳與水平甲板的接觸面積是200cm2，則他雙腳站立時對甲板的壓強是多少？
【分析】（1）物體所受浮力大小等于它排開液體所受重力；
（2）根據液體壓強公式p＝ρgh計算；
（3）根據p＝計算；
【解答】解：
（1）根據阿基米德原理可得，該航母滿載時受到的浮力：
F?。紾排＝m排g＝6.7×104×103kg×10N/kg＝6.7×108N；
（2）海面下8m處的壓強：
p＝ρgh＝1.0×103kg/m3×10N/kg×8m＝8×104Pa；
（3）飛行員每只腳與水平甲板的接觸面積是200cm2，
所以飛行員雙腳站立的受力面積：S＝2×200×10﹣4m2＝4×10﹣2m2，
飛行員站立在水平甲板上，對甲板的壓力F＝G，
站立時對甲板的壓強：p＝＝＝＝1.5×104Pa；
答：（1）滿載時受到的浮力是6.7×108N；
（2）海面下8m處的壓強是8×104Pa；
（3）雙腳站立時對甲板的壓強是1.5×104Pa。
【點評】本題考查浮力和壓強的知識，關鍵是將課本知識內容記憶清楚，仔細分析即可。
24．（4分）我國自主研發的某品牌汽車進行技術測試，已知該車在某段長1.2km的水平路面做勻速直線運動，用時40s，汽車在行駛過程中受到的阻力為4000N，汽車在此過程中發動機熱機效率為48%，汽油的熱值q＝4.6×107J/kg。在該段測試過程中：
（1）汽車的功率為多少？
（2）燃燒了多少汽油？（計算結果保留兩位小數）
【分析】（1）已知行駛的路程，汽車勻速行駛時處于平衡狀態，受到的牽引力和阻力是一對平衡力，根據W＝Fs求出牽引力做的功，根據P＝求出牽引力的功率；
（2）根據η＝×100%求出消耗汽油完全燃燒釋放的熱量，利用Q放＝mq求出消耗汽油的質量。
【解答】解：（1）因汽車勻速行駛時處于平衡狀態，受到的牽引力和阻力是一對平衡力，
所以，此過程中汽車牽引力做的功：
W＝Fs＝fs＝400N×1.2×103m＝4.8×105J，
汽車牽引力做的功率：
P＝＝＝1.2×104W；
（2）由η＝×100%可得，消耗汽油完全燃燒釋放的熱量：
Q放＝＝＝1×106J，
由Q放＝mq可得，消耗汽油的質量：
m＝＝≈0.02kg，
答：（1）汽車的功率為1.2×104W；
（2）燃燒了0.02kg汽油。
【點評】本題考查了做功公式、功率公式、效率公式、燃料完全燃燒釋放熱量公式以及二力平衡條件的應用，涉及到的知識點較多，綜合性強。
25．（6分）有一臺熱水器，內部簡化電路如圖所示，R1和R2均為電熱絲。R1＝88Ω，R2＝22Ω。
（1）如何控制S1和S2，使熱水器處于高溫?fù)酰?br /> （2）求低溫?fù)跽９ぷ?min電熱絲產生的熱量；
（3）求中溫?fù)跽９ぷ鲿r(shí)熱水器的功率。

【分析】（1）根據公式P＝可知，加熱時電路的總電阻較小，再根據并聯電路的電阻特點判斷電路中電阻的大小關系，從而可以判斷出電熱水器處于處于什么狀態；
（2）先根據P＝判斷出電路處于低溫檔時電路的結構，然后根據Q＝t求出低溫檔正常工作5min電熱絲產生的熱量；
（3）先根據P＝判斷出電路處于中溫檔時電路的結構，然后根據P＝求出中溫檔正常工作時熱水器的功率。
【解答】解：
（1）由圖知，當閉合開關S1，并將S2撥至位置a時，R1和R2并聯接入電路，此時電路中的總電阻最小，電源電壓不變，由P＝可知，此時總功率最大，熱水器處于高溫檔；
（2）當斷開S1，并將S2撥至位置b時，R1和R2串聯接入電路，由P＝可知，此時總功率最小，熱水器處于低溫檔；
此時熱水器正常工作5min內電熱絲產生的熱量：
Q＝t＝×5×60s＝1.32×105J；
（3）只閉合開關S1時，電路為R1的基本電路，熱水器處于中溫檔；
此時電路的功率：P中＝＝＝550W；
答：（1）當閉合開關S1，并將S2撥至位置a時，熱水器處于高溫檔；
（2）低溫檔正常工作5min內電熱絲產生的熱量為1.32×105J；
（3）中溫檔正常工作時熱水器的功率為550W。
【點評】本題考查熱量及電功率的計算以及歐姆定律的應用，關鍵是公式及其變形的應用，難點是結合電路圖判斷高溫檔位、中溫?fù)跷缓偷蜏貦n位。
