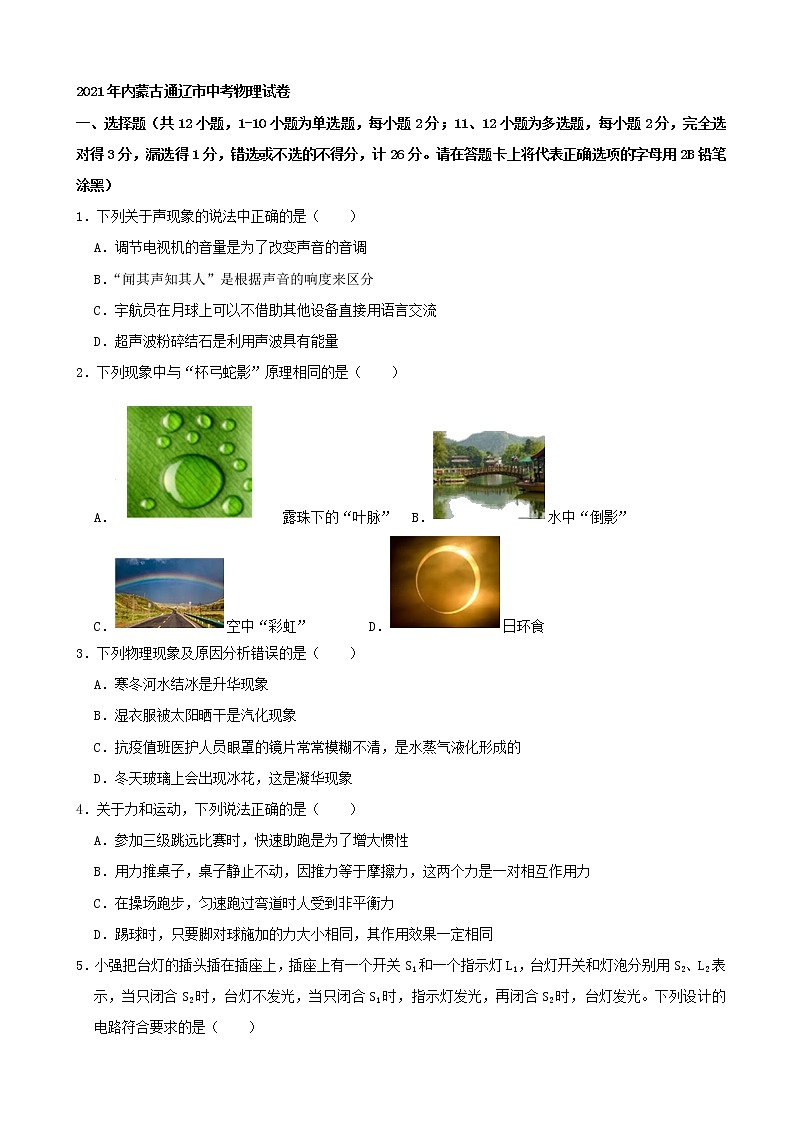

?2021年內蒙古通遼市中考物理試卷
一、選擇題（共12小題，1-10小題為單選題，每小題2分；11、12小題為多選題，每小題2分，完全選對得3分，漏選得1分，錯選或不選的不得分，計26分。請在答題卡上將代表正確選項的字母用2B鉛筆涂黑）
1．下列關于聲現象的說法中正確的是（　?。?br /> A．調節電視機的音量是為了改變聲音的音調
B．“聞其聲知其人”是根據聲音的響度來區分
C．宇航員在月球上可以不借助其他設備直接用語言交流
D．超聲波粉碎結石是利用聲波具有能量
2．下列現象中與“杯弓蛇影”原理相同的是（　?。?br /> A．露珠下的“葉脈” B．水中“倒影”
C．空中“彩虹” D．日環食
3．下列物理現象及原因分析錯誤的是（　?。?br /> A．寒冬河水結冰是升華現象
B．濕衣服被太陽曬干是汽化現象
C．抗疫值班醫護人員眼罩的鏡片常常模糊不清，是水蒸氣液化形成的
D．冬天玻璃上會出現冰花，這是凝華現象
4．關于力和運動，下列說法正確的是（　　）
A．參加三級跳遠比賽時，快速助跑是為了增大慣性
B．用力推桌子，桌子靜止不動，因推力等于摩擦力，這兩個力是一對相互作用力
C．在操場跑步，勻速跑過彎道時人受到非平衡力
D．踢球時，只要腳對球施加的力大小相同，其作用效果一定相同
5．小強把臺燈的插頭插在插座上，插座上有一個開關S1和一個指示燈L1，臺燈開關和燈泡分別用S2、L2表示，當只閉合S2時，臺燈不發光，當只閉合S1時，指示燈發光，再閉合S2時，臺燈發光。下列設計的電路符合要求的是（　　）
A． B．
C． D．
6．如圖是某家庭電路的一部分，下列說法正確的是（　?。?br />
A．電冰箱接入三孔插座后其外殼與零線相連
B．斷開開關S時，用試電筆接觸A點氖管發光，接觸B點氖管不會發光
C．閉合開關S時，電燈不亮，保險絲未燒斷，可能是電燈短路
D．保險絲燒斷后可用銅絲代替
7．下列關于科學研究方法的敘述：①研究磁場時引入“磁感線”，采用了模型法；②探究導體電阻大小與導體長度的關系時，控制其它量相同，采用了類比法；③探究動能大小的影響因素時，通過木塊被撞后移動的距離來比較動能大小，采用了轉換法；④在經驗事實的基礎上，經過科學推理得出牛頓第一定律，采用了放大法，其中正確的是（　?。?br /> A．①③ B．②③ C．①② D．②④
8．為慶祝我國海軍建軍70周年，我國舉行了盛大的海上閱兵儀式，集中展示了一大批新型潛艇、水面艦艇、作戰機，彰顯了我國海軍強大的軍事實力，下列說法正確的是（　?。?br /> A．水面艦艇多采用前后編隊而不是近距離并排行駛，是為了避免相“吸”而發生碰撞
B．作戰機在加速升空過程中，動能轉化為重力勢能，機械能不變
C．潛水艇在下潛過程中受到海水壓強不變
D．當遼寧號航母艦上的艦載機起飛后，飛行員以他的座椅為參照物是運動的
9．如圖所示，重為800N的物體在100N的水平拉力F的作用下以0.1m/s的速度沿水平地面，向左勻速直線運動了20s，滑輪組的機械效率為60%，在此過程中，下列說法正確的是（　?。?br />
A．繩子自由端移動距離為4m
B．物體與地面間的滑動摩擦力大小為120N
C．額外功的功率為12W
D．若物體的重力和運動速度不變，只增大水平地面的粗糙程度，則滑輪組的機械效率會降低
10．如圖所示電路，閉合開關，燈泡L正常發光，當滑片P向上移動的過程中，下列說法中正確的是（　?。?br />
A．燈泡L變亮，電流表A1示數變大
B．電壓表示數不變，電流表A2示數變大
C．電流表A1與A2的示數之差變大
D．電壓表與電流表A2的示數之比變大
11．（3分）兩個底面積相同形狀不同的容器（GA＜GB）盛有同種液體，放在水平桌面上，液體深度相同，把甲、乙、丙、丁四個體積相同的小球放入兩個容器中，小球靜止后位置如圖所示，兩容器內液體深度依舊相同。下列說法正確的是（　　）

A．甲球密度小于丙球密度
B．甲球受到的浮力大于丁球受到的浮力
C．取出乙、丙小球后，A容器底部受到的液體壓強小于B容器底部受到的液體壓強
D．取出乙、丙小球后，A容器對桌面的壓強變化量大于B容器對桌面的壓強變化量
12．（3分）如圖甲所示，電源電壓不變，小燈泡的額定電壓為3V。第一次只閉合S1、S3，將滑動變阻器R的滑片從最下端滑到最上端，第二次只閉合開關S2，將滑動變阻器R的滑片從最下端向上滑到中點時，電壓表V2的示數為1.5V，滑到最上端時，小燈泡正常發光。圖乙是兩次實驗中電流表A與電壓表V1、V2示數關系圖象，下列說法正確的是（　?。?br />

A．小燈泡的額定功率為0.75W
B．定值電阻R0的阻值為12Ω
C．滑動變阻器R的最大阻值15Ω
D．兩次實驗中，電路最小功率為0.36W
二、填空題（共5小題，每小題2分，計10分）
13．如圖所示，一個綜合實踐小組用一段漆包線繞成線圈abcd，用小刀刮兩端引線的漆皮，一端全部刮去，另一端只刮上半圈或下半圈。將線圈abcd放在用硬金屬絲做成的支架m、n上，并按圖示連接電路，則電磁鐵的上端是 　 　極。閉合開關，用手輕推一下線圈，線圈會持續轉動，這就是簡易的 　 ?。ㄌ睢鞍l(fā)電機”或“電動機”）。

14．如圖所示是甲、乙兩車運動的s﹣t圖象，當兩車從同一地點，同時同向做勻速直線運動時，v甲：v乙＝　 　，當時間t＝　 　s時，兩車相距12m。

15．如圖為探究通電時間相同時，電流通過導體產生的熱量與 　 　關系的實驗裝置，若把電路接在3V的電源上，工作3min，則電流通過電阻R1產生的熱量為 　 　J。

16．用液化氣灶把1.5kg、初溫為20℃的水加熱到100℃，需要吸收的熱量為 　 　J。若上述過程中完全燃燒0.021kg液化氣且只有60%的熱量被水吸收，則液化氣的熱值為 　 　J/kg[已知c水＝4.2×103J/（kg?℃）]。
17．用密度為0.4×103kg/m3的泡沫制作長2m、寬1.5m、30cm長方體簡易浮橋，浮橋在河水中最大承重為 　 　kg（ρ河水＝1.0×103kg/m3，g取10N/kg），此浮橋空載時分別放到海水和河水中，下表面受到的壓強分別為p海和p河，則p?！? 　p河（填“＞”“＜”或“＝”）。
三、作圖題（共2小題，每小題2分，計4分）
18．如圖所示，凸透鏡的主光軸與水面相平，F(xiàn)是凸透鏡的焦點，一束與水面平行的光射到凸透鏡上，經凸透鏡折射后在水面發生了反射和折射，請畫出此過程的光路圖。

19．如圖所示是一種抽水馬桶水箱自動上水裝置的示意圖。當水箱內的水達到一定高度時，浮標帶動杠桿AOB壓住入水口，停止上水。請在圖中畫出動力F1、阻力F2和動力臂L1。

四、實驗題（共4小題，20、21題各4分，22、23題各6分，計20分）
20．（4分）如圖是“探究平面鏡成像時像與物的關系”的裝置。在水平桌面上鋪一張白紙，將玻璃板豎立在白紙上，把一支點燃的蠟燭A放在玻璃板前面，一支完全相同，但不點燃的蠟燭B放在玻璃板后面移動，直到看上去它與蠟燭A的像完全重合。移動點燃的蠟燭，多做幾次實驗。
（1）實驗時，選擇玻璃板代替平面鏡進行實驗的原因是 　 　。
（2）在尋找蠟燭A的像的位置時，某同學無論怎樣調節蠟燭B，發現都不能與蠟燭A的像重合，發生這種現象的原因可能是 　 　。
（3）實驗中把蠟燭A遠離玻璃板看到的像會遠離，像的大小 　 ?。ㄌ睢白兇蟆薄白冃　被颉安蛔儭保?br /> （4）若要確認平面鏡所成像是虛像還是實像，進一步操作是 　 　。

21．（4分）在探究“固體熔化時溫度變化規律”的實驗中，取兩個相同的試管A、B，在A試管中放入蜂蠟，在B試管中放入冰，已知蜂蠟是非晶體，冰是晶體，且蜂蠟的沸點高于水的沸點。如圖甲所示，兩個試管放入同一杯水中加熱，請你完成下面的探究實驗：

（1）開始實驗后，某一時刻B試管中溫度計的示數如圖所示，溫度為 　 　℃。
（2）兩種物質熔化前后溫度隨時間變化關系的圖象如圖乙所示，通過分析圖象可知，晶體熔化特點是持續吸熱，　 　。
（3）22min時B試管中的水 　 ?。ㄌ睢澳堋被颉安荒堋保┓序v。從12min到第16min，蜂蠟的內能 　 　（填“增加”或“不變”）。
22．（6分）在探究“影響滑動摩擦力大小因素”的實驗中，實驗裝置如圖所示。選取三個相同的木塊分別放在不同的接觸面上，其中甲、乙兩圖的接觸面是相同的木板，丙圖的接觸面是棉布。
（1）實驗中應該用彈簧測力計拉著木塊在水平接觸面上做　 　運動，根據　 　知識可知，木塊所受摩擦力大小等于彈簧測力計的示數。
（2）如果想探究滑動摩擦力大小與接觸面粗糙程度的關系，應選擇　 　兩圖進行實驗，比較兩圖可得出的結論是　 　。
（3）某同學猜想：滑動摩擦力大小可能與接觸面積大小有關。于是他將甲圖中木塊切去一半（如圖丁所示），重復甲圖的實驗操作。他比較圖甲和圖丁的實驗結果，得出結論：滑動摩擦力的大小與接觸面積的大小有關。你認為他探究過程中存在的問題是　 　，改進方法是　 　。

23．（6分）在“測量小燈泡正常發光時的電阻”實驗中小亮已連接的部分電路如圖甲所示，小燈泡的額定電壓U額＝3.8V。
（1）請你用筆畫線代替導線，將圖甲中電路連接完整（要求：滑動變阻器滑片P向右移動時電阻變大）。

（2）實驗中除保護電路外滑動變阻器另一個作用是 　 　。閉合開關，小燈泡不亮，電流表無示數，電壓表示數接近電源電壓，造成電路故障的原因是 　 　。
（3）排除故障后，當實驗中小燈泡正常發光時，電流表的示數如圖乙所示，則小燈泡正常發光時的電阻為 　 　Ω（結果保留一位小數）。
（4）另一組的同學設計了圖丙所示的實驗電路，測出了小燈泡的額定功率，電源電壓未知但恒定不變，R1和R2為滑動變阻器，R2的最大阻值R0，請你將實驗步驟補充完整。
①只閉合開關S、S1調節R2，使電壓表的示數為U額；
②只閉合開關S、S2，　 　，使電壓表示數仍為U額；
③接著將R2的滑片P調至最左端，記下電壓表的示數U1，再R2的滑片P調至最右端，記下電壓表的示數U2，則小燈泡額定功率表達P額＝　 ?。║額、R0、U1、U2表示）。
五、計算題（共2小題，24題4分，25題6分，計10分）
24．（4分）抗擊新冠肺炎疫情期間，某市救護車轉運患者集中隔離治療，該車配置了負壓裝置，負壓倉內氣壓小于外界氣壓，將內部空氣“吸入”排風凈化裝置進行處理，有效避免了病毒的傳播。某次轉運病人時，救護車以60kW的恒定功率在平直公路上勻速行駛36km，用30min。請解答下列問題：
（1）救護車勻速行駛36km牽引力做的功；
（2）救護車所受的阻力；
（3）按照衛生標準，負壓倉內外氣壓差應為10～38Pa之間。經測量發現，該負壓倉0.9m2的面積上內外氣體壓力差為18N，通過計算判斷負壓倉內外氣壓差是否符合標準。
25．（6分）某不銹鋼內膽電熱水壺具有加熱和保溫功能，其銘牌如圖甲所示，工作電路圖如圖乙所示，虛線框內的加熱電路由兩個加熱電阻組成，定值電阻R0＝40Ω，R′是最大阻值為840Ω的可變電阻（調溫開關），人通過調節R′可以改變電熱水壺的功率。

（1）在額定電壓下工作時，該電熱水壺最大功率為多大？
（2）電熱水壺每秒向外散失的熱量Q跟電熱水壺表面溫度與環境溫度的溫差關系如圖丙所示（壺內水溫跟壺表面溫度一致），在額定電壓下工作。在溫度為20℃的房間使用，要求電熱水壺溫度保持70℃，問應將R′的阻值調為多大？
（3）用電高峰時，實際電壓為200V，當電路中只有電熱水壺以最大功率加熱時，如圖丁所示的電能表指示燈1min內閃爍了多少次？

一、選擇題（共12小題，1-10小題為單選題，每小題2分；11、12小題為多選題，每小題2分，完全選對得3分，漏選得1分，錯選或不選的不得分，計26分。請在答題卡上將代表正確選項的字母用2B鉛筆涂黑）
1．下列關于聲現象的說法中正確的是（　?。?br /> A．調節電視機的音量是為了改變聲音的音調
B．“聞其聲知其人”是根據聲音的響度來區分
C．宇航員在月球上可以不借助其他設備直接用語言交流
D．超聲波粉碎結石是利用聲波具有能量
【分析】（1）聲音的三個特征分別是：音調、響度、音色，是從不同角度描述聲音的，音調指聲音的高低，由振動頻率決定；響度指聲音的強弱或大小，與振幅和距離有關，調節音量是改變響度；音色是由發聲體本身決定的一個特性，音色可以用來區別不同的發聲體；
（2）聲音的傳播需要介質，真空不能傳播聲音；
（3）聲音能夠傳遞信息，也能夠傳遞能量。
【解答】解：
A、調節電視機的音量，是為了改變聲音的強弱（或大?。?，即改變聲音的響度，故A錯誤；
B、音色是由發聲體自身特點決定的，是判斷發聲體的依據，“聞其聲，知其人”是根據聲音的音色區分的，故B錯誤；
C、當宇航員在太空中時，由于沒有聲音傳播需要的介質，所以不能直接對話，需要借助于可以在真空中傳播的電磁波來傳遞信息，故C錯誤；
D、用超聲波能粉碎人體內的結石，說明超聲波具有能量，故D正確。
故選：D。
【點評】本題考查了與聲現象有關的多個知識點，熟知相關知識并能與生活中的現象相結合，是正確解答的關鍵。
2．下列現象中與“杯弓蛇影”原理相同的是（　?。?br /> A．露珠下的“葉脈” B．水中“倒影”
C．空中“彩虹” D．日環食
【分析】（1）光在同種、均勻介質中沿直線傳播，日食、月食、影子、小孔成像都是光的直線傳播形成的；
（2）光從一種介質斜射入另一種介質，或在不均勻的介質中，傳播方向發生變化，屬于光的折射，水中的筷子看起來變彎、凸透鏡成像等都是光的折射形成的；
（3）光射到物體表面又被反回的現象叫光的反射，與平面鏡有關的都是光的反射。
【解答】解：杯弓蛇影指的是弓在酒中成的虛像，也就是平面鏡成像，是由光的反射形成的；
A、露珠下的“葉脈”被放大是由于光的折射形成的，故A錯誤；
B、水中“倒影”屬于平面鏡成像，是由于光的反射形成的，故B正確；
C、雨過天晴時，常在天空出現彩虹，這是太陽光通過懸浮在空氣中細小的水珠折射而成的，白光經水珠折射以后，分成各種彩色光，這種現象叫做光的色散現象，所以說雨后的天空出現彩虹是由光的色散形成的，故C錯誤；
D、日環食是由光的直線傳播形成的，故D錯誤。
故選：B。
【點評】本題主要考查學生利用光學知識解釋生活中常見的物理現象，此題與實際生活聯系密切，體現了生活處處是物理的理念。
3．下列物理現象及原因分析錯誤的是（　　）
A．寒冬河水結冰是升華現象
B．濕衣服被太陽曬干是汽化現象
C．抗疫值班醫護人員眼罩的鏡片常常模糊不清，是水蒸氣液化形成的
D．冬天玻璃上會出現冰花，這是凝華現象
【分析】（1）在一定條件下，物體的三種狀態﹣﹣固態、液態、氣態之間會發生相互轉化，這就是物態變化；
（2）物質由氣態直接變?yōu)楣虘B(tài)叫凝華，物質由固態直接變?yōu)闅鈶B(tài)叫升華；由氣態變?yōu)橐簯B(tài)叫液化，由液態變?yōu)闅鈶B(tài)叫汽化；由固態變?yōu)橐簯B(tài)叫熔化，由液態變?yōu)楣虘B(tài)叫凝固。
（3）六種物態變化過程中，都伴隨著吸熱或放熱；其中放出熱量的物態變化有：凝固、液化、凝華；吸熱的有：熔化、汽化、升華。
【解答】解：A、寒冬河水結冰，水液體變?yōu)楣虘B(tài)，叫凝固，故A錯誤；
B、濕衣服被太陽曬干，水由液態變?yōu)闅鈶B(tài)，叫做汽化，故B正確；
C、玻璃片常常模糊不清，這是水蒸氣遇冷液化形成的，故C正確；
D、玻璃窗上會出現冰花，冰花是由空氣中的水蒸氣凝華形成的小冰晶，是凝華現象，故D正確；
故選：A。
【點評】會辨別不同的物態變化形式，知道其吸熱還是放熱，關鍵是能與實際例子很好地結合起來，是考查的重點。
4．關于力和運動，下列說法正確的是（　　）
A．參加三級跳遠比賽時，快速助跑是為了增大慣性
B．用力推桌子，桌子靜止不動，因推力等于摩擦力，這兩個力是一對相互作用力
C．在操場跑步，勻速跑過彎道時人受到非平衡力
D．踢球時，只要腳對球施加的力大小相同，其作用效果一定相同
【分析】（1）慣性是物體保持原來運動狀態不變的性質，慣性的大小只與物體的質量有關；
（2）物體處于靜止狀態或勻速直線運動狀態時，物體不受力或受平衡力；
（3）物體受到平衡力作用時，其運動狀態不變，即處于靜止狀態或勻速直線運動狀態；物體受非平衡力作用時，其運動狀態會發生變化，體現在速度大小或方向的變化；
（4）影響力的作用效果的因素是力的大小、方向和作用點。
【解答】解：
A、跳遠運動員在起跳前要助跑是為了利用慣性，但慣性的大小只與物體的質量有關，所以快速助跑不能增大慣性，故A錯誤；
B、用力推桌子，桌子沒有推動，處于平衡狀態，推力和摩擦力是一對平衡力，推力等于摩擦阻力，故B錯誤；
C、在操場跑步，勻速跑過彎道時，人的運動的方向發生了變化，運動狀態發生改變，人受到非平衡力的作用，故C正確；
D、力的大小、方向和作用點都影響力的作用效果，腳對球施加的力大小相同，其作用效果不一定相同，故D錯誤。
故選：C。
【點評】本題考查了慣性、二力平衡條件的應用、力的作用效果、物體運動狀態的改變，屬于基礎題。

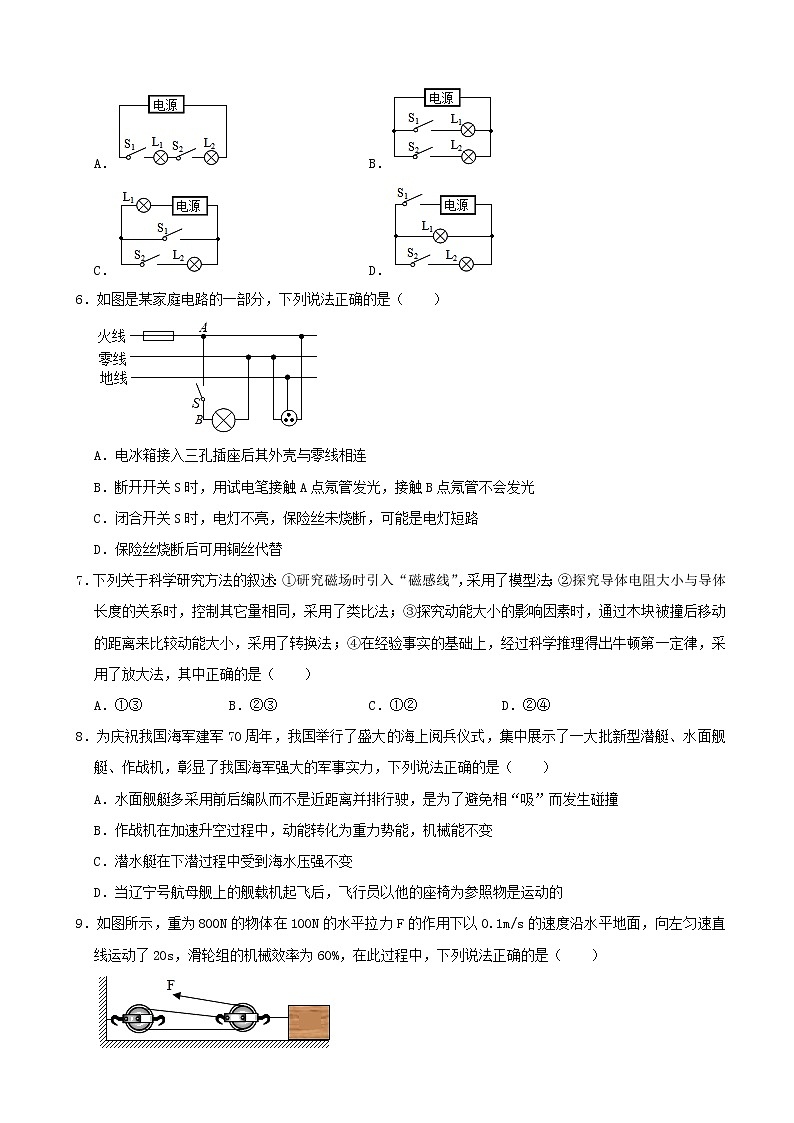

5．小強把臺燈的插頭插在插座上，插座上有一個開關S1和一個指示燈L1，臺燈開關和燈泡分別用S2、L2表示，當只閉合S2時，臺燈不發光，當只閉合S1時，指示燈發光，再閉合S2時，臺燈發光。下列設計的電路符合要求的是（　　）
A． B．
C． D．
【分析】由題意可知，當只閉合S2時臺燈不發光，當閉合S1時指示燈發光，再閉合S2時臺燈發光，如果指示燈損壞，S1和S2都閉合時臺燈也能發光，說明指示燈和臺燈可以獨立工作、互不影響即為并聯，且S1位于干路，S2位于L2支路，據此分析選項得出答案。
【解答】解：
A．由電路圖可知，當閉合S1時，電路斷路，指示燈不發光，故A不符合題意；
B．由電路圖可知，當只閉合S2時，電路為臺燈L2的簡單電路，臺燈能發光，故B不符合題意；
C．由電路圖可知，當只閉合S2時，指示燈L1和臺燈L2串聯，兩者均發光，故C不符合題意；
D．由電路圖可知，只閉合S2時，電路斷路，指示燈和臺燈均不發光，只閉合開關S1時指示燈L1發光，再閉合S2時臺燈發光，S1和S2都閉合時，指示燈損壞，臺燈也能發光，故D符合題意。
故選：D。
【點評】本題考查了電路圖的設計，對于這類選擇題，可以根據題意確定電路的連接情況，也可以適當運用代入法進行排除錯誤答案。
6．如圖是某家庭電路的一部分，下列說法正確的是（　?。?br />
A．電冰箱接入三孔插座后其外殼與零線相連
B．斷開開關S時，用試電筆接觸A點氖管發光，接觸B點氖管不會發光
C．閉合開關S時，電燈不亮，保險絲未燒斷，可能是電燈短路
D．保險絲燒斷后可用銅絲代替
【分析】（1）電冰箱接入三孔插座能使電冰箱金屬外殼接地，防止由于冰箱的外殼漏電而使人發生觸電事故。
（2）測電筆是辨別火線和零線的儀器，當測電筆的筆尖接觸零線和地線時，氖管不會發光。
（3）燈不發光的原因，一是電路開路，二是燈被短路，三是燈的實際功率太小。
（4）保險絲在電流過大時發熱自動熔斷，切斷電路，從而起到保護電路的作用，采用電阻率大，熔點較低的材料制作。
【解答】解：A、電冰箱接入三孔插座能使電冰箱金屬外殼接地，防止由于冰箱的外殼漏電而使人發生觸電事故，故A錯誤；
B、斷開開關S時，A點在火線上，用試電筆接觸A點氖管發光，由于開關斷開，B點與火線斷路，接觸B點時氖管不會發光，故B正確；
C、若閉合開關S時，電燈不亮，保險絲未燒斷，可能是電燈斷路；若電燈短路，會造成干路中的電流過大，保險絲會熔斷，故C錯誤；
D、當電路電流過大時，保險絲容易熔斷而保護電路，如果用銅絲代替保險絲后，由于銅絲的熔點較高。銅絲不會熔化，就起不到保護作用了，故D錯誤。
故選：B。
【點評】知道并理解家庭電路的組成與正確連接方法，了解觸電的原因，是解決該題的關鍵。
7．下列關于科學研究方法的敘述：①研究磁場時引入“磁感線”，采用了模型法；②探究導體電阻大小與導體長度的關系時，控制其它量相同，采用了類比法；③探究動能大小的影響因素時，通過木塊被撞后移動的距離來比較動能大小，采用了轉換法；④在經驗事實的基礎上，經過科學推理得出牛頓第一定律，采用了放大法，其中正確的是（　?。?br /> A．①③ B．②③ C．①② D．②④
【分析】對每個探究過程進行分析，明確各自采用的研究方法，然后確定符合題意的選項。
【解答】解：①研究磁場時，引入“磁感線”，采用的是模型法；
②探究導體電阻大小與導體長度的關系時，控制其它量相同，采用的是控制變量法；
③探究動能大小與哪些因素有關時，用木塊被小車撞擊后移動的距離來反映小車動能的大小，采用的是轉換法；
④在經驗事實的基礎上，經過科學推理得出牛頓第一定律，采用的是推理法；
所以敘述正確的是①③，故選項A正確。
故選：A。
【點評】物理研究有很多科學的方法，選擇正確的研究方法是保證探究成功的基礎。
8．為慶祝我國海軍建軍70周年，我國舉行了盛大的海上閱兵儀式，集中展示了一大批新型潛艇、水面艦艇、作戰機，彰顯了我國海軍強大的軍事實力，下列說法正確的是（　?。?br /> A．水面艦艇多采用前后編隊而不是近距離并排行駛，是為了避免相“吸”而發生碰撞
B．作戰機在加速升空過程中，動能轉化為重力勢能，機械能不變
C．潛水艇在下潛過程中受到海水壓強不變
D．當遼寧號航母艦上的艦載機起飛后，飛行員以他的座椅為參照物是運動的
【分析】（1）流體流速越大，流體產生的壓強越??；流體流速越小，壓強越大；
（2）動能大小跟質量、速度有關；重力勢能大跟質量、高度有關；機械能是動能與勢能之和；
（3）液體的壓強隨深度的增加而增大；
（4）在研究物體的運動情況時，需要選取一個參照物，物體與參照物之間的位置發生變化，則物體是運動的；物體與參照物之間的位置沒有發生變化，則物體是靜止的。
【解答】解：
A、艦艇并排行駛時，艦艇帶動其周圍的水隨船向前運動，結果使艦艇內側之間的水流速度大于艦艇外側的水流速度；因為水的流速越大，壓強越小，水的流速越小壓強越大，所以艦艇內外測的水存在壓強差，水的壓強差使兩艦艇靠近，進而發生碰撞，為了避免艦艇相“吸”碰撞，故不采用“并排”護航，故A正確；
B、飛機加速升空，質量不變，速度和高度都增加，故動能和重力勢能都變大，機械能增大，因此，不是動能轉化為重力勢能，故B錯誤；
C、潛水艇在下潛過程中，海水的密度一定，潛水艇所處的深度不斷增大，根據p＝ρ液gh可知，受到海水的壓強變大，故C錯誤；
D、當遼寧艦航母上的艦載飛機起飛后，飛行員與他的座椅之間沒有位置變化，因此以他的座椅為參照物是飛行員是靜止的，故D錯誤。
故選：A。
【點評】本題考查了學生對流體流速與流體壓強關系、能量的轉化、液體壓強的影響因素以及運動和靜止的相對性的掌握和運用，屬于綜合性題目。
9．如圖所示，重為800N的物體在100N的水平拉力F的作用下以0.1m/s的速度沿水平地面，向左勻速直線運動了20s，滑輪組的機械效率為60%，在此過程中，下列說法正確的是（　?。?br />

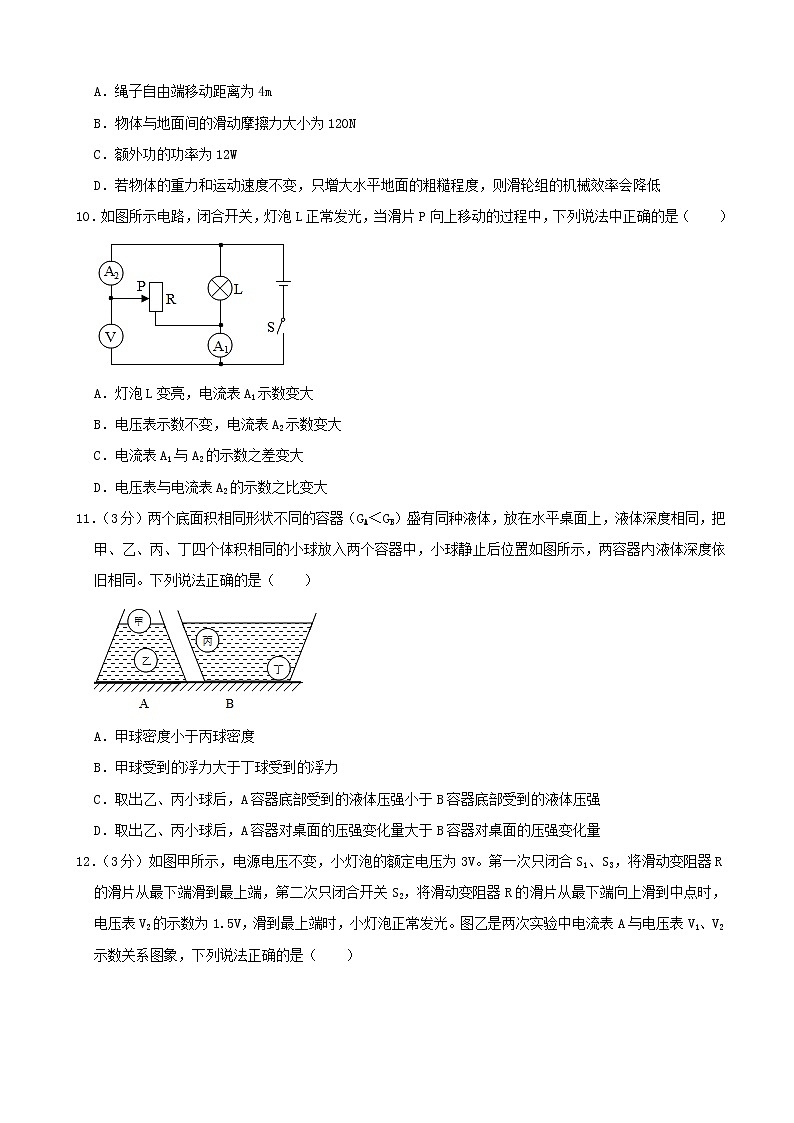

A．繩子自由端移動距離為4m
B．物體與地面間的滑動摩擦力大小為120N
C．額外功的功率為12W
D．若物體的重力和運動速度不變，只增大水平地面的粗糙程度，則滑輪組的機械效率會降低
【分析】（1）知道物體移動速度和時間，利用s＝vt求物體移動距離，由圖知，n＝3，根據s自由端＝3s物求出自由端移動的距離；
（2）知道機械效率和拉力大小，利用η＝＝＝＝求出滑動摩擦力；
（3）根據W總＝Fs求出總功，利用機械效率公式計算有用功，根據W額＝W總﹣W有，利用P＝求出額外功的功率；
（4）水平使用滑輪組，克服物體受到的摩擦力做的功為有用功，該滑輪組的機械效率的影響因素：一是物體受到的摩擦力，二是繩子與滑輪之間的摩擦。
【解答】解：
A、由v＝可得，物體移動的距離：s物＝v物t＝0.1m/s×20s＝2m，
由圖知，n＝3，則繩子自由端移動的距離：s自由端＝3s物＝3×2m＝6m，故A錯誤；
B、由η＝＝＝＝×100%可得，物體與地面間的滑動摩擦力：f＝η×3F＝60%×3×100N＝180N，故B錯誤；
C、總功：W總＝Fs自由端＝100N×6m＝600J，
有用功：W有＝ηW總＝60%×600J＝360J，
額外功：W額＝W總﹣W有＝600J﹣360J＝240J，
額外功的功率：P額＝＝＝12W，故C正確；
D、如果增大接觸面的粗糙程度，增大了摩擦力，增大了有用功，而額外功幾乎不變，有用功與總功的比值變大，機械效率變大，故D錯誤。
故選：C。
【點評】本題考查了水平使用滑輪組時有用功、總功、額外功的計算以及影響滑輪組機械效率的因素，關鍵是知道水平使用滑輪組時克服物體與地面間摩擦力做的功為有用功。
10．如圖所示電路，閉合開關，燈泡L正常發光，當滑片P向上移動的過程中，下列說法中正確的是（　?。?br />
A．燈泡L變亮，電流表A1示數變大
B．電壓表示數不變，電流表A2示數變大
C．電流表A1與A2的示數之差變大
D．電壓表與電流表A2的示數之比變大
【分析】由電路圖可知，燈泡L與滑動變阻器R并聯，電流表A1測干路電流，電流表A2測R支路的電流，電壓表測電源兩端的電壓，根據電源的電壓可知滑片移動時電壓表示數的變化，根據并聯電路中各支路獨立工作、互不影響可知滑片移動時通過燈泡的電流變化和燈泡亮暗的變化，根據滑片的移動可知接入電路中電阻的變化，根據歐姆定律可知通過R的電流變化，根據并聯電路的電流特點結合通過燈泡的電流判斷電流表A1與A2的示數之差的變化，再電壓表和電流表A2示數變化判斷電壓表與電流表A2的示數之比變化。
【解答】解：
由電路圖可知，燈泡L與滑動變阻器R并聯，電流表A1測干路電流，電流表A2測變阻器R支路的電流，電壓表測電源兩端的電壓，
因電源的電壓不變，
所以，滑片移動時，電壓表的示數不變，
因并聯電路中各支路獨立工作、互不影響，
所以，滑片移動時，通過燈泡的電流變化不變，燈泡的亮暗不變，故A錯誤；
當滑片P向上移動的過程中，變阻器接入電路中的電阻變大，
由I＝可知，通過R的電流變小，即電流表A2的示數變小，故B錯誤；
因并聯電路中干路電流等于各支路電流之和，且兩電流表示數的差值等于通過L的電流，
所以，電流表A1與A2的示數之差不變，故C錯誤；
由電壓表的示數不變和電流表A2的示數變小可知，電壓表與電流表A2的示數之比變大，故D正確。
故選：D。
【點評】本題考查了電路的動態分析，涉及到并聯電路的特點和歐姆定律的應用，分清電路的連接方式和電表所測的電路元件是關鍵。
11．（3分）兩個底面積相同形狀不同的容器（GA＜GB）盛有同種液體，放在水平桌面上，液體深度相同，把甲、乙、丙、丁四個體積相同的小球放入兩個容器中，小球靜止后位置如圖所示，兩容器內液體深度依舊相同。下列說法正確的是（　?。?br />
A．甲球密度小于丙球密度
B．甲球受到的浮力大于丁球受到的浮力
C．取出乙、丙小球后，A容器底部受到的液體壓強小于B容器底部受到的液體壓強
D．取出乙、丙小球后，A容器對桌面的壓強變化量大于B容器對桌面的壓強變化量
【分析】（1）根據物體的浮沉情況可知物體密度與液體密度的關系，進一步得出甲球與丙球密度的關系；
（2）根據F?。溅岩篻V排判斷甲球和丁球所受浮力的大小關系；
（3）取出乙、丙小球后，結合容器形狀可知液面變化關系，根據液體壓強公式p＝ρ液gh判斷液體壓強的大小；
（4）根據m＝ρV可知四個小球的質量，m甲＜m乙＝m丙＜m丁，取出乙丙兩球后，兩容器對桌面壓力的變化量等于兩球的重力，又因兩容器的底面積相等，根據p＝可知兩容器對桌面壓強變化量的關系。
【解答】解：A、兩個容器中盛有同種液體，由圖可知，甲球漂浮，則ρ甲＜ρ液，乙丙兩球懸浮，則ρ乙＝ρ丙＝ρ液，丁球沉底，則ρ?。睛岩?，故甲球的密度小于丙球的密度，故A正確；
B、已知四個小球體積相同，液體密度相同，由圖可知，甲球排開液體的體積小于丁球排開液體的體積，由F?。溅岩篻V排可得，甲球受到的浮力小于丁球受到的浮力，故B錯誤；
C、已知乙球和丙球所排開的液體的體積相等，則取出乙、丙小球后，兩容器中液面均下降，因為A容器上部的橫截面積小于B容器上部的橫截面積，故A容器中液面下降的高度大，即A容器內液體深度小于B容器內液體的深度，且液體密度相同；由p＝ρgh得，A容器底部受到的液體壓強小于B容器底部受到的液體壓強，故C正確；
D、因為甲、乙、丙、丁四個體積相同，且ρ甲＜ρ乙＝ρ丙＜ρ丁，所以由密度變形公式m＝ρV可知，四個小球的質量，m甲＜m乙＝m丙＜m丁，取出乙、丙兩球后，A、B兩容器對桌面壓力的變化量分別為乙球的重力和丙球的重力，由G＝mg可得G乙＝G丙，即△FA＝△FB，且兩容器底面積相同，由p＝可得，取出乙、丙小球后，A容器對桌面的壓強變化量等于B容器對桌面的壓強變化量，故D錯誤。
故選：AC。
【點評】本題綜合考查了阿基米德原理、物體的浮沉條件、固體和液體壓強公式以及密度公式的應用，涉及的知識點較多，難度較大。
12．（3分）如圖甲所示，電源電壓不變，小燈泡的額定電壓為3V。第一次只閉合S1、S3，將滑動變阻器R的滑片從最下端滑到最上端，第二次只閉合開關S2，將滑動變阻器R的滑片從最下端向上滑到中點時，電壓表V2的示數為1.5V，滑到最上端時，小燈泡正常發光。圖乙是兩次實驗中電流表A與電壓表V1、V2示數關系圖象，下列說法正確的是（　?。?br />

A．小燈泡的額定功率為0.75W
B．定值電阻R0的阻值為12Ω
C．滑動變阻器R的最大阻值15Ω
D．兩次實驗中，電路最小功率為0.36W
【分析】分析兩次操作中電路的連接及電表測量的物理量，第二操作中，只閉合開關S2，將滑動變阻器R的滑片從最下端向上滑至中點再滑至最上端時，可知變阻器連入電路的電阻變化，由歐姆定律確定電路的電流變化，從而確定第二次操作中，表示電流表隨電壓表示數變化的圖線；
A、已知小燈泡的額定電壓為3V，在第二次操作中，滑片滑至最上端時，根據燈正常發光可知電源電壓為3V，由圖可知此時的電流最大值，根據P＝UI求出燈的額定功率；
B、在第一操作中，滑片滑至最上端時，此時電路的電流應最大，由圖中豎線可知電路的最大電流，由歐姆定律求出R0；
C、在第二次操作中，滑片在中點時，由串聯電路的規律及歐姆定律，變阻器連入電路的電阻，從而得出滑動變阻器R的最大阻值；
D、由乙圖知，第一次操作中電路的最小電流小于第二次操作中電路的最小電流，在第一次操作中，當滑片滑到最下端時，電路的電阻最大，由串聯電阻的規律和歐姆定律得出電路的最小電流，根據P＝UI得出兩次實驗中電路的最小功率。
【解答】解：
第一次只閉合開關S1、S3，定值電阻與變阻器串聯，電壓表V1測電源電壓，電流表測電路的電流，當變阻器R的滑片滑至最上端時，為定值電阻的簡單電路，因電壓表V1測電源電壓，故V1示數保持不變；第第二次只閉合開關S2，燈與變阻器串聯，電壓表電壓表V1測電源電壓，V2測燈的電壓，電流表測電路的電流，將滑動變阻器R的滑片從最下端向上滑至中點再滑至最上端時，變阻器連入電路的電阻逐漸變小，最后為0，由歐姆定律，電路的電流變大，燈的電壓變大，故圖中左邊的曲線表示電流表A與電壓表V2示數關系的圖像，豎線表示電流表隨V1的變化關系：
A、小燈泡的額定電壓為3V，在第二次操作中，滑片滑至最上端時，因燈正常發光，故電源電壓為3V，由圖知，此時的電流最大為0.25A，故燈的額定功率：
P＝UI＝3V×0.25A＝0.75W，A正確；
B、在第一操作中，滑片從最下端滑至最上端時，V1的示數不變，為定值電阻的簡單電路，此時電路的電流應最大，由圖中豎線可知，電路的最大電流為0.3A，由歐姆定律，
R0＝＝＝10Ω，B錯誤；
C、在第二次操作中，滑片在中點時，由串聯電路的規律及歐姆定律，變阻器連入電路的電阻：
R滑中＝＝＝7.5Ω，故滑動變阻器R的最大阻值為15Ω，C正確；
D、由乙圖知，第一次操作中電路的最小電流小于第二次操作中電路的最小電流，在第一次操作中，當滑片滑到最下端時，電路的電阻最大，由串聯電阻的規律和歐姆定律，電路的最小電流：
I小1＝＝＝0.12A，
兩次實驗中，電路的最小功率為：
P小1＝I小1×U＝0.12A×3V＝0.36W，D正確。
故選：ACD。
【點評】本題考查了串并聯電路的特點和歐姆定律、電功率公式的應用，關鍵是判斷兩圖線與電壓表的對應關系，綜合性強，難度大。
二、填空題（共5小題，每小題2分，計10分）
13．如圖所示，一個綜合實踐小組用一段漆包線繞成線圈abcd，用小刀刮兩端引線的漆皮，一端全部刮去，另一端只刮上半圈或下半圈。將線圈abcd放在用硬金屬絲做成的支架m、n上，并按圖示連接電路，則電磁鐵的上端是 　 　極。閉合開關，用手輕推一下線圈，線圈會持續轉動，這就是簡易的 　電動機　（填“發電機”或“電動機”）。

【分析】根據安培定則判定電磁鐵的極性；通電導體在磁場中受到力的作用。
【解答】解：由圖可知，電流是從電磁鐵的上端流入，下端流出，根據安培定則可知，電磁鐵的上端是N極；
閉合開關，用手輕推一下線圈，通電的線圈在磁場中由于受到磁力的作用會持續轉動，這就是簡易的電動機。
故答案為：N；電動機。
【點評】本題考查了簡易電動機的原理、安培定則的應用，是一道基礎實驗題。
14．如圖所示是甲、乙兩車運動的s﹣t圖象，當兩車從同一地點，同時同向做勻速直線運動時，v甲：v乙＝　3：2　，當時間t＝　6　s時，兩車相距12m。

【分析】（1）從圖像中分別找出甲、乙兩車一組對應的路程和時間，然后根據v＝可求甲、乙兩車的速度，進而可求其速度之比；
（2）已知兩車的速度，設當時間為t時，兩車相距12m，據此利用速度公式列出等式求解時間。
【解答】解：
（1）由圖像可知，當s＝24m時，t甲＝4s，t乙＝6s，
則甲的速度為：v甲＝＝＝6m/s，乙的速度為：v乙＝＝＝4m/s，
則甲、乙兩車的速度之比為：v甲：v乙＝6m/s：4m/s＝3：2；
（2）設當時間為t時，兩車相距12m，
根據v＝可得s＝vt，可得：v甲t﹣v乙t＝12m，
即：6m/s×t﹣4m/s×t＝12m，
解得，t＝6s。
故答案為：3：2；6。
【點評】本題考查速度公式及其應用，關鍵是讀懂圖像，并能從圖像中獲取相關信息加以計算。
15．如圖為探究通電時間相同時，電流通過導體產生的熱量與 　電阻　關系的實驗裝置，若把電路接在3V的電源上，工作3min，則電流通過電阻R1產生的熱量為 　36　J。

【分析】（1）電流通過導體產生熱量的多少與電流大小、電阻和通電時間都有關系。研究某一物理量對熱量的影響時，需要控制另外兩個物理量；
（2）已知兩電阻阻值，可以得到串聯后的總電阻；已知電源電壓和電路總電阻，根據歐姆定律I＝可以得到電路電流；已知電阻阻值、通過的電流和通電時間，利用焦耳定律得到產生的熱量。
【解答】解：（1）由圖知，定值電阻阻值不同，串聯時通過的電流相同，已知通電時間相同，所以探究的是電流產生熱量與電阻大小的關系；
（2）串聯電路總電阻為R＝R1+R2＝10Ω+5Ω＝15Ω，
電路電流為：
I＝＝＝0.2A，
通電3min，電流通過電阻R1產生的熱量：
Q1＝I2R1t＝（0.2A）2×5Ω×3×60s＝36J。
故答案為：電阻；36。
【點評】此題考查了電流產生熱量的影響因素及焦耳定律的應用，是一道基礎題，難度較小。
16．用液化氣灶把1.5kg、初溫為20℃的水加熱到100℃，需要吸收的熱量為 　5.04×105　J。若上述過程中完全燃燒0.021kg液化氣且只有60%的熱量被水吸收，則液化氣的熱值為 　4×107　J/kg[已知c水＝4.2×103J/（kg?℃）]。
【分析】（1）知道水的質量、水的比熱容、水的初溫和末溫，利用吸熱公式Q吸＝cm△t求水吸收的熱量；
（2）知道燃燒液化氣來加熱水的熱效率為60%，即Q吸＝Q放×60%，而Q放＝m液化氣q，據此求需要液化氣的熱值。
【解答】解：（1）水吸收的熱量：
Q吸＝c水m△t＝4.2×103J/（kg?℃）×1.5kg×（100℃﹣20℃）＝5.04×105J；
（2）由題知，Q吸＝Q放×60%＝m液化氣q×60%，
液化氣的熱值：
q＝＝＝4×107J/kg。
故答案為：5.04×105；4×107。
【點評】本題考查了學生對吸熱公式、燃料完全燃燒放出熱量公式的掌握和運用，注意對效率公式的理解。
17．用密度為0.4×103kg/m3的泡沫制作長2m、寬1.5m、30cm長方體簡易浮橋，浮橋在河水中最大承重為 　540　kg（ρ河水＝1.0×103kg/m3，g取10N/kg），此浮橋空載時分別放到海水和河水中，下表面受到的壓強分別為p海和p河，則p?！。健河（填“＞”“＜”或“＝”）。
【分析】（1）先求出泡沫的體積，利用ρ＝求泡沫的質量，再利用G＝mg求其重力，利用阿基米德原理求浮橋受到的最大浮力，浮橋在河水中的最大承重等于最大浮力減去浮橋的自重，再利用G＝mg求浮橋在河水中的最大承載質量；
（2）此浮橋空載時分別平放到海水和河水中，受到的浮力相等，都等于浮橋的重力；由于F?。紽下表面﹣F上表面＝F下表面，可知浮橋下表面受到的壓力相等，由p＝可知下表面受到的壓強關系。
【解答】解：
（1）泡沫的體積V泡沫＝2m×1.5m×30×10﹣2m＝0.9m3，
由ρ＝可得，泡沫的質量：
m泡沫＝ρ泡沫V泡沫＝0.4×103kg/m3×0.9m3＝360kg，
泡沫的重力：G泡沫＝m泡沫g＝360kg×10N/kg＝3600N，
即浮橋的重力為3600N，
浮橋受到的最大浮力：F浮最大＝ρ水V排g＝1×103kg/m3×0.9m3×10N/kg＝9000N，
浮橋在河水中的最大承重：G載最大＝F浮最大﹣G泡沫＝9000N﹣3600N＝5400N，
浮橋在河水中的最大承載質量：m載最大＝＝＝540kg；
（2）此浮橋空載時分別平放到海水和河水中，受到的浮力相等，都等于浮橋的重力；
因為F?。紽下表面﹣F上表面＝F下表面，
所以下表面受到的壓力相等，由p＝可知，下表面受到的壓強相等，即p海＝p河。
故答案為：540；＝。
【點評】本題考查了密度公式、重力公式、阿基米德原理、物體漂浮條件的應用以及浮力產生的原因，要知道：浮橋空載時分別平放到海水和河水中，受到的浮力相等，都等于浮橋的重力。
三、作圖題（共2小題，每小題2分，計4分）
18．如圖所示，凸透鏡的主光軸與水面相平，F(xiàn)是凸透鏡的焦點，一束與水面平行的光射到凸透鏡上，經凸透鏡折射后在水面發生了反射和折射，請畫出此過程的光路圖。

【分析】（1）由圖示可知，入射光線平行于凸透鏡的主光軸，經凸透鏡折射后過焦點；
（2）凸透鏡右側的焦點為入射點，過入射點畫出法線，根據光的反射定律、折射規律畫出反射光線、折射光線。
【解答】解：
（1）由圖示可知，入射光線平行于凸透鏡的主光軸，經凸透鏡折射后過焦點；
（2）過焦點（入射點）F畫出法線，根據反射角等于入射角在法線右側空氣中畫出反射光線；
在法線右側的水中，根據折射角小于入射角畫出折射光線，如圖所示：

【點評】本題考查了凸透鏡的三條特殊光線、光的反射定律和折射規律的應用，注意：入射點為光線射到水面時的交點。
19．如圖所示是一種抽水馬桶水箱自動上水裝置的示意圖。當水箱內的水達到一定高度時，浮標帶動杠桿AOB壓住入水口，停止上水。請在圖中畫出動力F1、阻力F2和動力臂L1。

【分析】根據杠桿原理分析出杠桿所示動力的作用點和方向；力臂是支點到力的作用線的距離，支點為點O，分別作出支點到力的作用線的垂線段即可。
【解答】解：
由圖和題意可知，O為支點，水對浮標的向上作用力為動力，入水口對B端的向上作用力為阻力；
過杠桿B點作豎直向上的力即為阻力F2；過浮標重心作豎直向上的力即為動力F1，過支點O作動力F1作用線的垂線段即為動力臂L1．如圖所示：

【點評】要能找出杠桿的五要素，并且會根據力臂的畫法畫出正確的作用力或力臂。
四、實驗題（共4小題，20、21題各4分，22、23題各6分，計20分）
20．（4分）如圖是“探究平面鏡成像時像與物的關系”的裝置。在水平桌面上鋪一張白紙，將玻璃板豎立在白紙上，把一支點燃的蠟燭A放在玻璃板前面，一支完全相同，但不點燃的蠟燭B放在玻璃板后面移動，直到看上去它與蠟燭A的像完全重合。移動點燃的蠟燭，多做幾次實驗。
（1）實驗時，選擇玻璃板代替平面鏡進行實驗的原因是 　便于確定像的位置　。
（2）在尋找蠟燭A的像的位置時，某同學無論怎樣調節蠟燭B，發現都不能與蠟燭A的像重合，發生這種現象的原因可能是 　玻璃板沒有豎直放置　。
（3）實驗中把蠟燭A遠離玻璃板看到的像會遠離，像的大小 　不變?。ㄌ睢白兇蟆薄白冃　被颉安蛔儭保?。
（4）若要確認平面鏡所成像是虛像還是實像，進一步操作是 　把蠟燭B取走，光屏放在蠟燭B的位置上，看光屏上是否有蠟燭A的像，光屏上如果沒有，說明平面鏡成虛像　。

【分析】（1）玻璃板既可以反射光線，又可以透過光線；
（2）為使B與A的像重合，玻璃板必須與白紙垂直；
（3）物體在平面鏡中成虛像，物像大小相等；
（4）可以用光屏驗證像的虛實，因為虛像不能用光屏承接。
【解答】解：（1）實驗中用玻璃板代替平面鏡的目的是便于確定像的位置；
（2）平面鏡成的像是光的反射形成的，A蠟燭發出的光線經玻璃板反射，被人眼接收，才能看到像，故眼睛在A蠟燭所在這一側。如果玻璃板沒有豎直放置，A蠟燭所成的像可能偏高或偏低，這樣B蠟燭與A蠟燭的像就無法重合了；
（3）玻璃板中的像的大小跟物體大小有關，跟物體到玻璃板的距離無關，所以物體遠離玻璃板，像的大小不變；
（4）為了驗證平面鏡成虛像，可以把蠟燭B取走，光屏放在蠟燭B的位置上，看光屏上是否有蠟燭A的像，光屏上如果沒有，說明平面鏡成虛像。
故答案為：（1）便于確定像的位置；（2）玻璃板沒有豎直放置；（3）不變；（4）把蠟燭B取走，光屏放在蠟燭B的位置上，看光屏上是否有蠟燭A的像，光屏上如果沒有，說明平面鏡成虛像。
【點評】探究平面鏡成像特點的實驗過程，在近年中考題中較為熱點。重在探索過程中遇到的困難、解決的辦法的考查，這些題往往有規律可循，注意體會實驗的整個成功和失敗的過程。
21．（4分）在探究“固體熔化時溫度變化規律”的實驗中，取兩個相同的試管A、B，在A試管中放入蜂蠟，在B試管中放入冰，已知蜂蠟是非晶體，冰是晶體，且蜂蠟的沸點高于水的沸點。如圖甲所示，兩個試管放入同一杯水中加熱，請你完成下面的探究實驗：

（1）開始實驗后，某一時刻B試管中溫度計的示數如圖所示，溫度為 　﹣4　℃。
（2）兩種物質熔化前后溫度隨時間變化關系的圖象如圖乙所示，通過分析圖象可知，晶體熔化特點是持續吸熱，　溫度保持不變　。
（3）22min時B試管中的水 　不能?。ㄌ睢澳堋被颉安荒堋保┓序v。從12min到第16min，蜂蠟的內能 　不變?。ㄌ睢霸黾印被颉安蛔儭保?。
【分析】（1）根據溫度計的分度值讀數；
（2）晶體在熔化過程中，不斷吸收熱量，溫度保持不變；
（3）液體沸騰必須滿足兩個條件：①達到沸點，②繼續吸熱。
【解答】解：（1）由圖甲可知，溫度計的分度值為1℃，溫度在0℃以下，故示數為﹣4℃；
（2）由圖乙知，4min到10min是冰的熔化階段，此過程中不斷吸熱，溫度保持不變；
（3）液體沸騰的必須滿足兩個條件：①達到沸點，②繼續吸熱；由乙圖可知，冰熔化為水后和蜂蠟的溫度升高到98℃時溫度都不再升高，說明燒杯內的水已沸騰，且沸點為98℃，由圖知在22min時，B試管內的水溫度達到沸點，但不能從燒杯內的水中繼續吸熱，故不能沸騰；從第18min到第22min，蜂蠟的溫度保持和水的沸點溫度98℃相同，故不能從燒杯內的水中吸熱，內能不變。
故答案為：（1）﹣4；（2）溫度保持不變；（3）不能，不變。
【點評】本題考查了晶體熔化特點以及液體沸騰的特點，難度不大。
22．（6分）在探究“影響滑動摩擦力大小因素”的實驗中，實驗裝置如圖所示。選取三個相同的木塊分別放在不同的接觸面上，其中甲、乙兩圖的接觸面是相同的木板，丙圖的接觸面是棉布。
（1）實驗中應該用彈簧測力計拉著木塊在水平接觸面上做　勻速直線　運動，根據　二力平衡　知識可知，木塊所受摩擦力大小等于彈簧測力計的示數。
（2）如果想探究滑動摩擦力大小與接觸面粗糙程度的關系，應選擇　乙、丙　兩圖進行實驗，比較兩圖可得出的結論是　壓力相同時，接觸面越粗糙，滑動摩擦力越大　。
（3）某同學猜想：滑動摩擦力大小可能與接觸面積大小有關。于是他將甲圖中木塊切去一半（如圖丁所示），重復甲圖的實驗操作。他比較圖甲和圖丁的實驗結果，得出結論：滑動摩擦力的大小與接觸面積的大小有關。你認為他探究過程中存在的問題是　沒有控制壓力大小相等　，改進方法是　將切除的一半疊放在剩余的一半之上　。

【分析】（1）根據二力平衡的條件分析；
（2）影響滑動摩擦力大小因素有兩個：壓力大小和接觸面的粗糙程度，研究與其中一個因素的關系時，要控制另外一個因素不變，根據圖中現象得出結論；
（3）研究滑動摩擦力大小可能與接觸面積大小有關，要控制壓力和接觸面粗糙程度相同，據此分析。
【解答】解：（1）實驗中應該用彈簧測力計拉著木塊在水平接觸面上做勻速直線運動，物體在水平方向上受到平衡力的作用，根據二力平衡知識可知，木塊所受摩擦力大小等于彈簧測力計的示數；
（2）如果想探究滑動摩擦力大小與接觸面粗糙程度的關系，要控制壓力大小相同，應選擇乙丙兩圖進行實驗，比較兩圖可得出的結論是：壓力相同時，接觸越粗糙，滑動摩擦力越大；
（3）研究滑動摩擦力大小可能與接觸面積大小有關，要控制壓力和接觸面粗糙程度相同，他將甲圖中木塊切去一半（如圖丁所示），則壓力變小，故他探究過程中存在的問題是：沒有控制壓力大小相等；為控制壓力相同，改進方法是將切除的一半疊放在剩余的一半之上。
故答案為：
（1）勻速直線；二力平衡；
（2）乙、丙；壓力相同時，接觸面越粗糙，滑動摩擦力越大；
（3）沒有控制壓力大小相等；將切除的一半疊放在剩余一半之上。
【點評】本題探究滑動摩擦力的大小與哪些因素有關，考查實驗原理及控制變量法的運用，體現了對過程和方法的考查。
23．（6分）在“測量小燈泡正常發光時的電阻”實驗中小亮已連接的部分電路如圖甲所示，小燈泡的額定電壓U額＝3.8V。
（1）請你用筆畫線代替導線，將圖甲中電路連接完整（要求：滑動變阻器滑片P向右移動時電阻變大）。

（2）實驗中除保護電路外滑動變阻器另一個作用是 　改變燈泡兩端的電壓（或改變通過燈泡的電流）　。閉合開關，小燈泡不亮，電流表無示數，電壓表示數接近電源電壓，造成電路故障的原因是 　小燈泡斷路　。
（3）排除故障后，當實驗中小燈泡正常發光時，電流表的示數如圖乙所示，則小燈泡正常發光時的電阻為 　12.7　Ω（結果保留一位小數）。
（4）另一組的同學設計了圖丙所示的實驗電路，測出了小燈泡的額定功率，電源電壓未知但恒定不變，R1和R2為滑動變阻器，R2的最大阻值R0，請你將實驗步驟補充完整。
①只閉合開關S、S1調節R2，使電壓表的示數為U額；
②只閉合開關S、S2，　調節R1　，使電壓表示數仍為U額；
③接著將R2的滑片P調至最左端，記下電壓表的示數U1，再R2的滑片P調至最右端，記下電壓表的示數U2，則小燈泡額定功率表達P額＝　?。║額、R0、U1、U2表示）。
【分析】（1）根據實驗原理連接實物電路圖，變阻器接一上一下接入電路中，且與小燈泡串聯；
（2）滑動變阻器在實驗中的作用：①保護電路；②改變通過燈泡的電流；③改變燈泡兩端的電壓，據此解答；
若小燈泡不亮，電流表無示數，說明電路可能斷路；電壓表示數接近電源電壓，說明電壓表與電源連通，則與電壓表并聯的支路以外的電路是完好的，則與電壓表并聯的支路斷路了；
（3）由圖示電流表確定其量程與分度值，然后讀出其示數，由歐姆定律求出燈泡電阻；
（4）根據題意可知小燈泡燈正常發光時的電阻采用等效替代法，使電壓表示數仍為U額時R1連入電路中的電阻大小等于小燈泡燈正常發光時的電阻RL的大??；根據串聯電路的電壓規律以及歐姆定律可以求出R1連入電路中的電阻大小即小燈泡燈正常發光時的電阻RL的大小，根據P＝UI＝可求出小燈泡額定功率。
【解答】解：（1）變阻器接一上一下接入電路中，滑動變阻器的滑片P向右移動時電阻變大，滑動變阻器應接A接線柱，把滑動變阻器串聯接入電路，實物電路圖如圖所示：

（2）實驗中除保護電路外滑動變阻器另一個作用是：改變通過燈泡的電流（或改變燈泡兩端的電壓）；
經分析，在實驗中連接好電路，閉合開關，小燈泡不亮，電流表無示數，則電路發生斷路，電壓表示數接近電源電壓，說明電壓表兩接線柱與電源兩極相連，所以造成電路故障的原因是小燈泡斷路；
（3）當電壓表示數等于燈泡額定電壓3.8V時燈泡正常發光；由圖乙所示電流表可知，其量程為0～0.6A，分度值為0.02A，示數為0.3A，
燈泡電阻為：R＝＝≈12.7Ω；
（4）電源電壓為6V，燈泡正常發光時，滑動變阻器兩端電壓為6V﹣3.8V＝2.2V＜3V，電壓表15V接線柱損壞，電壓表可以選擇0～3V量程，把電壓表并聯在滑動變阻器兩端。
（4）①只閉合開關S、S1調節R2，使電壓表的示數為U額；
②只閉合開關S、S2，調節R1，使電壓表示數仍為U額；
③接著將R2的滑片P調至最左端，記下電壓表的示數U1，再R2的滑片P調至最右端，記下電壓表的示數U2，
在③中，將R2的滑片P調至最左端，R2連入電路中的電阻為0，電壓表的示數為U1即為電源電壓，再將R2的滑片P調至最右端，此時兩變阻器串聯，電壓表的示數為U2，即為R1的電壓，根據串聯電路的規律和歐姆定律有：＝
解得：R1＝，
根據等效替代法，此時R1連入電路中的電阻大小等于燈正常發光時的電阻RL的大??；
小燈泡額定功率的表達式為：
P額＝＝＝＝。
故答案為：（1）實物電路圖如下圖所示：
；
（2）改變燈泡兩端的電壓（或改變通過燈泡的電流）；小燈泡斷路；（3）12.7；（4）調節R1；。
【點評】本題考查測量小燈泡正常發光時的電阻以及測量小燈泡額定功率，考查電路連接、故障分析、操作過程、電阻的計算、額定功率的計算，涉及等效替代法，及在沒有電流表的情況下設計方案測燈正常發光的電功率的能力。
五、計算題（共2小題，24題4分，25題6分，計10分）
24．（4分）抗擊新冠肺炎疫情期間，某市救護車轉運患者集中隔離治療，該車配置了負壓裝置，負壓倉內氣壓小于外界氣壓，將內部空氣“吸入”排風凈化裝置進行處理，有效避免了病毒的傳播。某次轉運病人時，救護車以60kW的恒定功率在平直公路上勻速行駛36km，用30min。請解答下列問題：
（1）救護車勻速行駛36km牽引力做的功；
（2）救護車所受的阻力；
（3）按照衛生標準，負壓倉內外氣壓差應為10～38Pa之間。經測量發現，該負壓倉0.9m2的面積上內外氣體壓力差為18N，通過計算判斷負壓倉內外氣壓差是否符合標準。
【分析】（1）已知救護車的功率和行駛時間，根據公式W＝Pt可求救護車勻速行駛36km牽引力做的功；
（2）利用公式W＝Fs求出牽引力大小，救護車勻速直線運動，處于平衡狀態，根據二力平衡條件可知阻力的大?。?br /> （3）根據p＝可判斷負壓倉內外氣壓差是否符合標準。
【解答】解：（1）救護車的功率：P＝60kW＝6×104W，
救護車行駛的時間：t＝30min＝1800s，
救護車勻速行駛36km牽引力做的功：W＝Pt＝6×104W×1800s＝1.08×108J；
（2）救護車運動的距離：s＝36km＝3.6×104m，
由W＝Fs可得，牽引力：F＝＝＝3000N；
因為救護車做勻速直線運動，所以牽引力和阻力是一對平衡力，即f＝F＝3000N；
（3）負壓倉內外氣壓差：
△p＝＝＝20Pa，
按照衛生部標準，負壓倉內外氣壓差應在10～38Pa之間，而負壓倉內外氣壓差是20Pa，符合標準。
答：（1）救護車勻速行駛18km動力做的功是1.08×108J；
（2）救護車所受的阻力是3000N；
（3）通過計算負壓倉內外氣壓差為20Pa符合標準。
【點評】本題主要考查壓強、功和功率的公式以及計算，是一道綜合題。
25．（6分）某不銹鋼內膽電熱水壺具有加熱和保溫功能，其銘牌如圖甲所示，工作電路圖如圖乙所示，虛線框內的加熱電路由兩個加熱電阻組成，定值電阻R0＝40Ω，R′是最大阻值為840Ω的可變電阻（調溫開關），人通過調節R′可以改變電熱水壺的功率。

（1）在額定電壓下工作時，該電熱水壺最大功率為多大？
（2）電熱水壺每秒向外散失的熱量Q跟電熱水壺表面溫度與環境溫度的溫差關系如圖丙所示（壺內水溫跟壺表面溫度一致），在額定電壓下工作。在溫度為20℃的房間使用，要求電熱水壺溫度保持70℃，問應將R′的阻值調為多大？
（3）用電高峰時，實際電壓為200V，當電路中只有電熱水壺以最大功率加熱時，如圖丁所示的電能表指示燈1min內閃爍了多少次？
【分析】（1）當R′接入電路的阻值為0時，電路為R0的簡單電路，根據P＝UI＝可知此時該電熱水壺的功率最大，并求出最大功率；
（2）由題意可知電熱壺的溫度與環境溫度之差，由圖丙可知電熱水壺每秒鐘散失的熱量，根據P＝求出散熱功率，根據P＝求出電路中的總電阻，利用電阻的串聯求出R接入電路中的電阻；
（3）用電高峰時，實際電壓為200V，當電路中只有電熱水壺以最大功率加熱時，根據P＝求出實際功率，根據P＝求出1min消耗的電能；
從丁圖可知，每消耗1kW?h的電能，電能表指示燈閃爍3000次，據此求出電能表指示燈實際閃爍的次數。
【解答】解：（1）當R′接入電路的阻值為0時，電路為R0的簡單電路，根據P＝UI＝可知此時該電熱水壺的功率最大，為P大＝＝＝1210W；
（2）電熱水壺表面溫度為70℃，在溫度為20℃的房間使用，此時電熱水壺表面溫度與環境溫度之差為：
△t＝70℃﹣20℃＝50℃，
由圖像知，電熱水壺每秒鐘散失的熱量Q＝110J，
則散熱功率P散＝＝＝110W，
要保持電熱水壺的表面溫度不變，則電熱水器的電功率P＝P散＝110W，
此時電路中的總電阻：
R總＝＝＝440Ω，
則R′的阻值：R′＝R總﹣R0＝440Ω﹣40Ω＝400Ω；
（3）用電高峰時，實際電壓為200V，當電路中只有電熱水壺以最大功率加熱時，
實際功率為P大′＝＝＝1000W，
1min消耗的電能W＝P大′t′＝1000W×1×60s＝6×104J＝kW?h，
從丁圖可知，每消耗1kW?h的電能，電能表指示燈閃爍3000次，故電能表指示燈實際閃爍的次數n＝kW?h×3000imp/（kW?h）＝50imp。
答：（1）在額定電壓下工作時，該電熱水壺最大功率為1210W；
（2）應將R′的阻值調為400Ω；
（3）電能表指示燈1min內閃爍了50次。
【點評】本題考查了串聯電路的特點和電功率公式的應用，本題是一道信息給予題，解決此類問題的關鍵是善于從題目中找到有用的信息，結合相應的計算公式計算。
