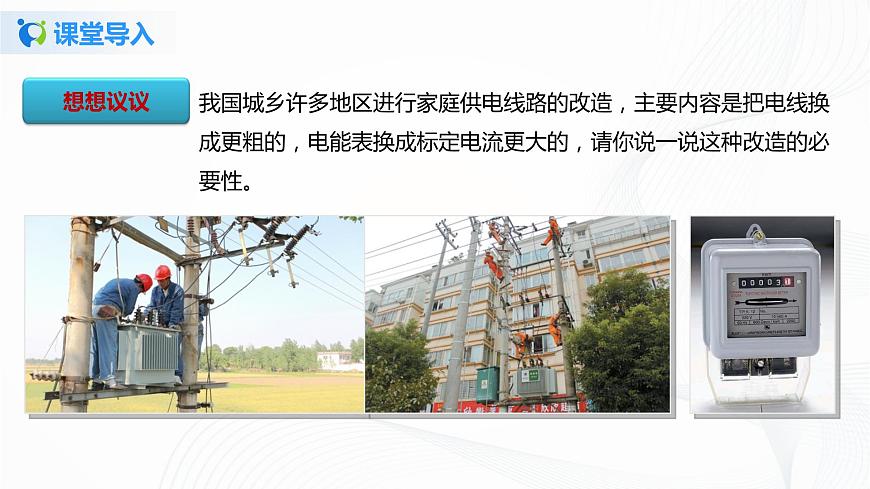

我國城鄉許多地區進行家庭供電線路的改造，主要內容是把電線換成更粗的，電能表換成標定電流更大的，請你說一說這種改造的必要性。
在家庭電路中，我們遇到或看到過圖中的情景。上圖中某電器的插頭由于溫度過高出現了失火現象；下圖中，由于使用不慎，火線和零線之間出現了短路，二而把插座燒黑。
發生上述現象的原因都是由于電流過大造成的，這是我們在家庭用電過程中應該注意的問題。造成電流過大的原因是什么？在家庭用電中如何避免上述現象呢？

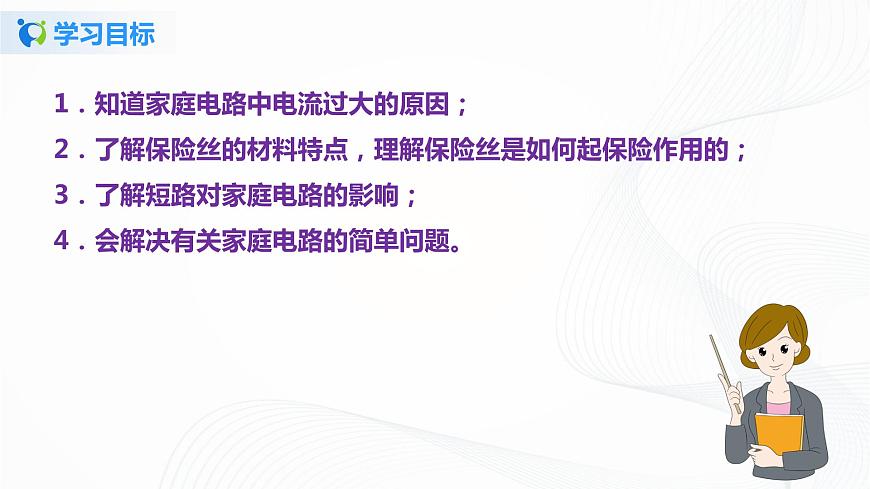

1．知道家庭電路中電流過大的原因；2．了解保險絲的材料特點，理解保險絲是如何起保險作用的；3．了解短路對家庭電路的影響；4．會解決有關家庭電路的簡單問題。
根據P =UI，可以得到家庭電路中的電壓是一定的，U = 220 V，所以 用電器總電功率P 越大，電路中的電流 I 就越大。
1．家庭電路中的總功率：P = P1+ P2 + …+ Pn
2．用電器的總功率過大是家庭電路中電流過大的原因之一。
3．用電器的總功率過大的危害
根據焦耳定律可知，電流過大，產生的熱量容易引發火災。
1.小雨上電腦課時，走進電腦房發現房間內有不少同學坐在電腦前并打開了20臺電腦，他和后面陸續到達的同學又先后打開其他的電腦，使電腦房內使用的電腦數量達到40臺，則對于電腦房中電路的變化，下列說法正確的是(　　)。A．線路中總電阻變大　B．進戶線中電流變小C．線路中總功率變大 D．進戶線兩端電壓升高
2.在家庭電路中，電熱水器正常工作的電壓為________V，它與家中的空調器是________(填“串聯”或“并聯”)連接的，家庭中每月的耗電量用________表計量。
3.炎炎夏日即將來臨，明明家新購置了一臺1kW的空調。已知他家原有用電器的總功率是1020W，電能表上標有“220 V 10 A”的字樣。請你通過計算說明：（1）使用這臺空調時，通過它的電流是多少？（2）從安全用電的角度考慮，明明家的電路是否允許安裝這樣一臺空調？
有時候家庭電路中用電器的總功率并不是很大，但是也會產生電流過大的現象，你認為原因可能是什么？
短路是家庭電路中電流過大的另一個原因。
家庭電路中，造成短路的原因是什么？
由于改裝電路時不小心、或絕緣皮破損或老化等原因使火線和零線直接連通。
家庭電路中短路很容易造成火災。
1.在家庭電路中常常發生下列情況：在臺燈開 關斷開的情況下，把臺燈插頭插入插座時，室內其 他電燈全部熄滅，保險絲熔斷；有時是在臺燈插頭插入插座后，閉合臺燈開關，室內其他電燈全部熄滅，保險絲熔斷。引起這兩種故障的最大可能是(　 )。A．前者是插座短路，后者是燈泡短路；B．前者是插頭短路，后者是燈泡短路；C．兩者都是插座短路；D．兩者都是插頭短路
2.家庭電路中的保險絲熔斷了，以下原因中不可能的是(　　)。A．家庭中用電器的總功率過大；B．電燈開關中的兩根導線相碰；C．保險絲的規格不合適，熔斷電流太小；D．插頭中的兩根導線相碰
3.如圖所示的甲、乙兩個電路中，開關閉合后，電線燃燒起來，甲產生的原因是______________________________________；乙產生的原因是___________。
電路中同時使用的用電器總功率過大
為了防止電路中電流過大，發生危險，電路中常常要安裝保險絲，以保護用電器或人身安全。
1．材料：鉛銻合金保險絲的電阻比較大，熔點比較低。
2．電路中電流過大時，保險絲熔斷，自動切斷電路，起到保護作用。
3．保險絲應串聯在電路中
　　注意：不能用鐵絲或銅絲作保險絲 。
4．新型保險裝置：空氣開關
1.家庭電路中的保險絲燒斷了，下列做法中正 確的是(　　)。A．用銅絲替換；B．為了保險，選擇盡量粗的保險絲替換；C．選擇額定電流稍小于電路中最大正常工作電流的保險絲替換；D．選擇額定電流等于或稍大于電路中最大正常工作電流的保險絲替換
2.石墨烯被證實是世界上已經發現的最薄、最堅硬的物質，它的導電性能非常好、導熱性能非常強，而且熔點超過3 000 ℃。你認為石墨烯這種材料________用來做保險絲；________用來做高壓輸電線。(均填“能”或“不能”)
考點一：家庭電路中電流過大的原因
職業學校電氣專業的小強同學在學習安裝照明電路時，由于操作不規范，導致開關中兩個接線柱接到一起。這樣產生的后果是(　　)。A．燈不能正常發光 B．保險絲迅速熔斷C．開關依然起作用 D．燈總是亮著
如圖所示的甲、乙兩個電路中，開關閉合后，輸電線因電流過大而燃燒起來，甲、乙兩圖產生電流過大的原因是不同的。其原因各是什么？
圖甲起火原因是電路中接入的四盞燈和一個電爐都在工作，接入電路中的總電功率過大，使得它們并聯后的電阻變小，電流變大。圖乙是因?yàn)槎搪?，?dǎo)致的電流過大。
1.電焊利用電流的熱效應將焊條熔化，從而使金屬部件連接在一起某電焊機輸出電壓40 V、輸出功率2 000 W。各種橡膠絕緣銅芯導線在常溫下安全栽流量（長時間通電時的最大安全電流）如下表。從安全角度考慮，應選擇哪種導線作為電焊機的輸出導線？請計算后說明。
2.當電源插頭出現如圖所示的甲、乙兩種情況時，一旦插入插座內，會造成短路的是______(填“甲”或“乙”)。3.學生宿舍樓的保險絲熔斷了，下列說法正確的是(　　)。A．立即換上與原來相同的保險絲；B．排除故障后，換上與原來相同的保險絲；C．排除故障后，換上較粗的保險絲；D．排除故障后，可以用鐵絲代替
