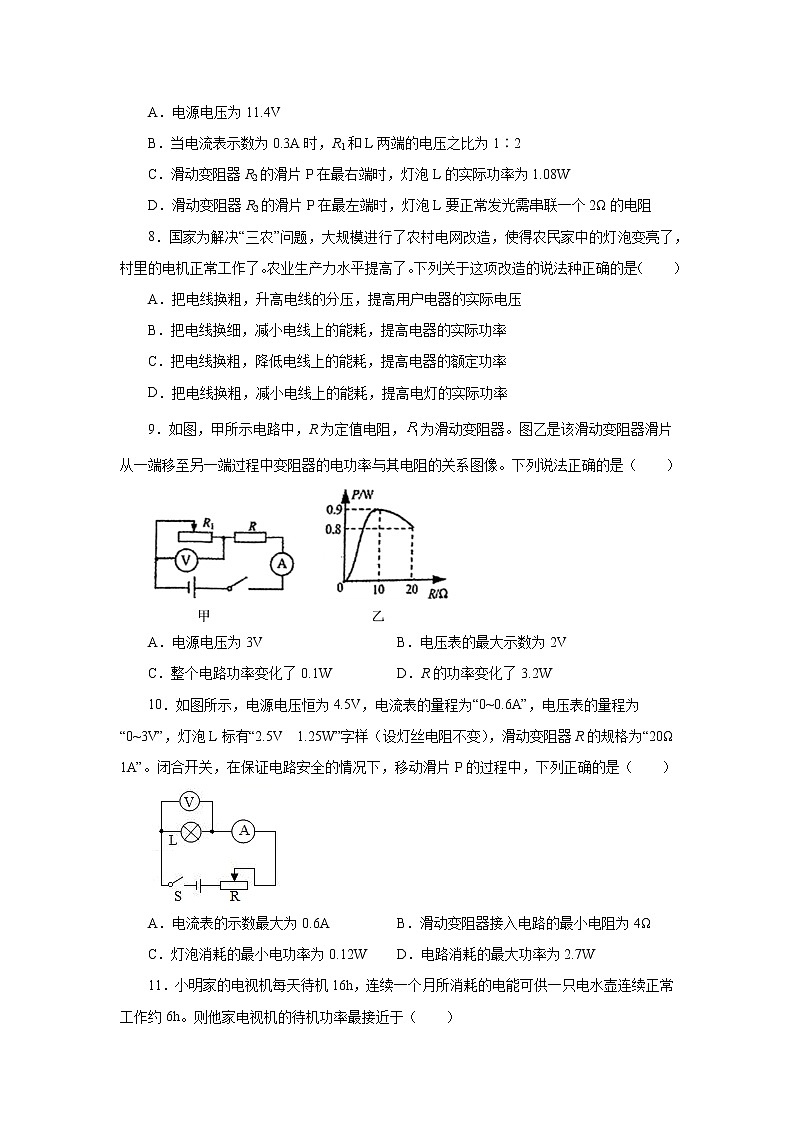

    第十八章電功率單元測試卷2021—2022學年人教版九年級物理全一冊試卷第1頁
    1/14

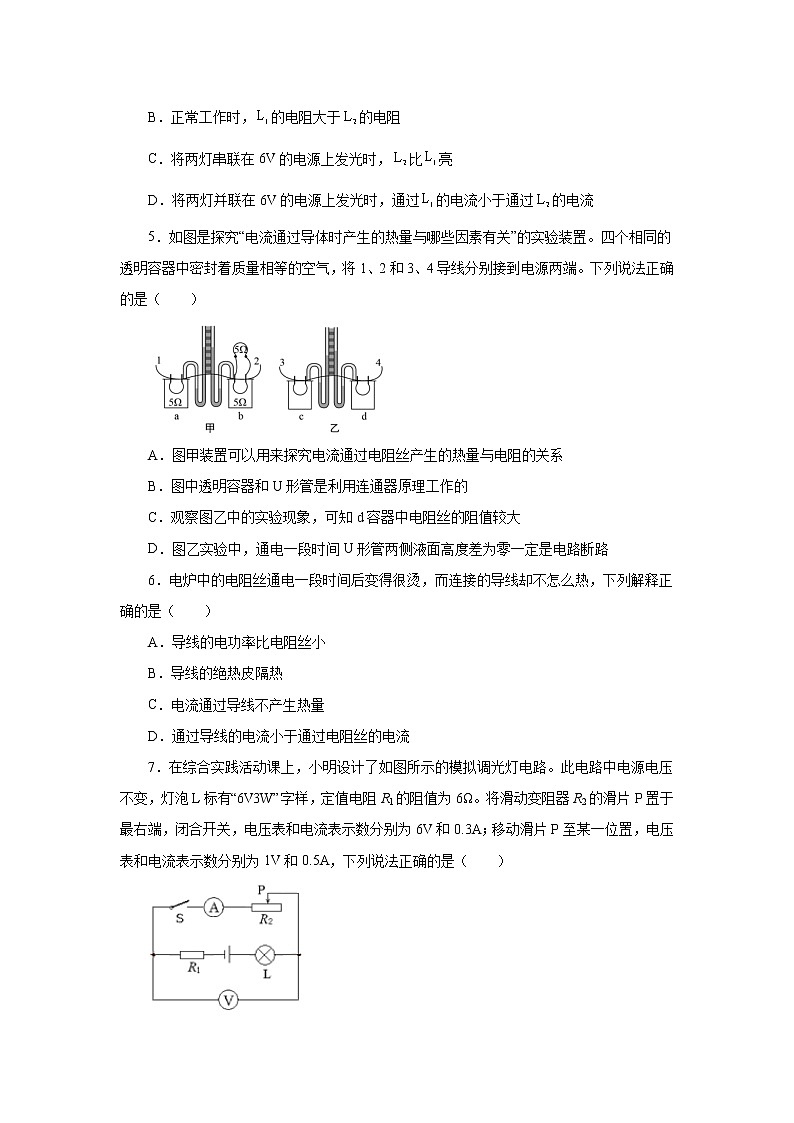

    第十八章電功率單元測試卷2021—2022學年人教版九年級物理全一冊試卷第2頁
    2/14

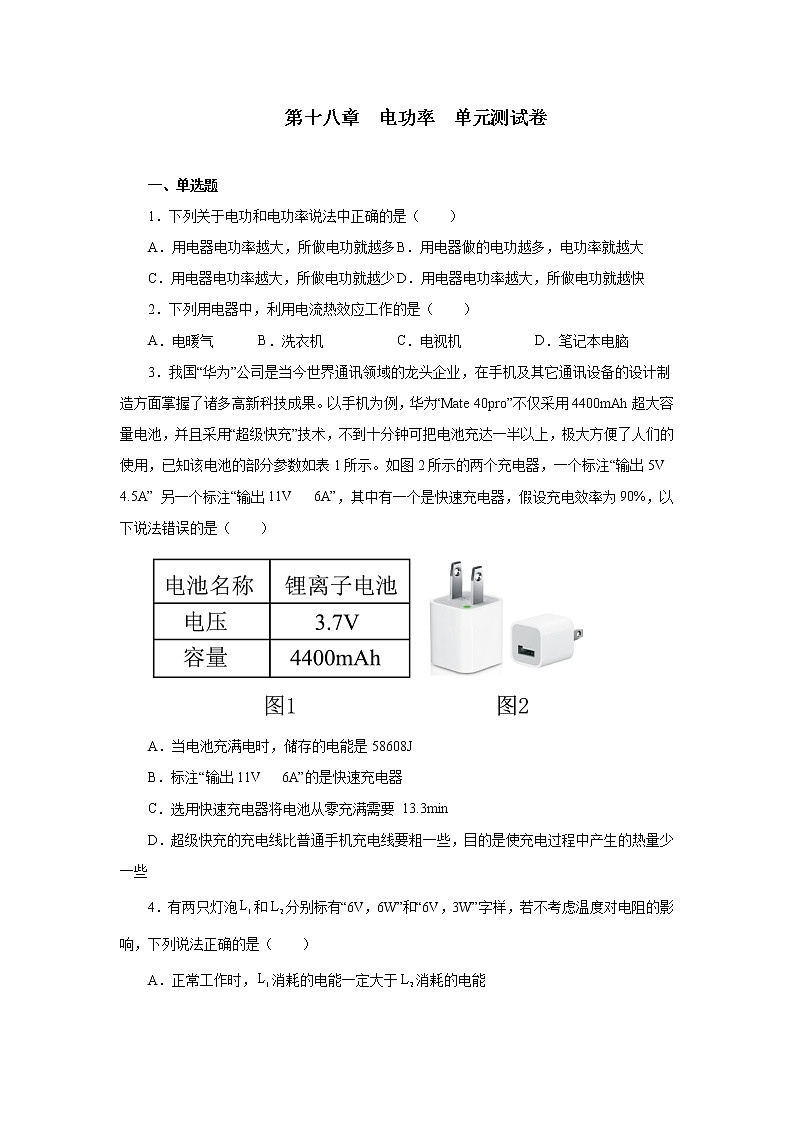

    第十八章電功率單元測試卷2021—2022學年人教版九年級物理全一冊試卷第3頁
    3/14

    九年級全冊第十八章 電功率綜合與測試單元測試習題

    展開

    這是一份九年級全冊第十八章 電功率綜合與測試單元測試習題,共14頁。試卷主要包含了單選題,填空題,實驗題,計算題等內容,歡迎下載使用。
    第十八章  電功率  單元測試卷 一、單選題1.下列關于電功和電功率說法中正確的是( ?。?/span>A.用電器電功率越大,所做電功就越多 B.用電器做的電功越多,電功率就越大C.用電器電功率越大,所做電功就越少 D.用電器電功率越大,所做電功就越快2.下列用電器中,利用電流熱效應工作的是( ?。?/span>A.電暖氣 B.洗衣機 C.電視機 D.筆記本電腦3.我國華為公司是當今世界通訊領域的龍頭企業,在手機及其它通訊設備的設計制造方面掌握了諸多高新科技成果。以手機為例,華為“Mate 40pro”不僅采用4400mAh超大容量電池,并且采用超級快充技術,不到十分鐘可把電池充達一半以上,極大方便了人們的使用,已知該電池的部分參數如表1所示。如圖2所示的兩個充電器,一個標注輸出5V  4.5A” 另一個標注輸出11V   6A”,其中有一個是快速充電器,假設充電效率為90%,以下說法錯誤的是( ?。?/span>A.當電池充滿電時,儲存的電能是58608JB.標注輸出11V   6A”的是快速充電器C.選用快速充電器將電池從零充滿需要 13.3minD.超級快充的充電線比普通手機充電線要粗一些,目的是使充電過程中產生的熱量少一些4.有兩只燈泡分別標有“6V6W”“6V,3W”字樣,若不考慮溫度對電阻的影響,下列說法正確的是( ?。?/span>A.正常工作時,消耗的電能一定大于消耗的電能B.正常工作時,的電阻大于的電阻C.將兩燈串聯在6V的電源上發光時,D.將兩燈并聯在6V的電源上發光時,通過的電流小于通過的電流5.如圖是探究電流通過導體時產生的熱量與哪些因素有關的實驗裝置。四個相同的透明容器中密封著質量相等的空氣,將1、23、4導線分別接到電源兩端。下列說法正確的是( ?。?/span>A.圖甲裝置可以用來探究電流通過電阻絲產生的熱量與電阻的關系B.圖中透明容器和U形管是利用連通器原理工作的C.觀察圖乙中的實驗現象,可知d容器中電阻絲的阻值較大D.圖乙實驗中,通電一段時間U形管兩側液面高度差為零一定是電路斷路6.電爐中的電阻絲通電一段時間后變得很燙,而連接的導線卻不怎么熱,下列解釋正確的是( ?。?/span>A.導線的電功率比電阻絲小B.導線的絕熱皮隔熱C.電流通過導線不產生熱量D.通過導線的電流小于通過電阻絲的電流7.在綜合實踐活動課上,小明設計了如圖所示的模擬調光燈電路。此電路中電源電壓不變,燈泡L標有“6V3W”字樣,定值電阻R1的阻值為。將滑動變阻器R2的滑片P置于最右端,閉合開關,電壓表和電流表示數分別為6V0.3A;移動滑片P至某一位置,電壓表和電流表示數分別為1V0.5A,下列說法正確的是( ?。?/span>A.電源電壓為11.4VB.當電流表示數為0.3A時,R1L兩端的電壓之比為12C.滑動變阻器R2的滑片P在最右端時,燈泡L的實際功率為1.08WD.滑動變阻器R2的滑片P在最左端時,燈泡L要正常發光需串聯一個的電阻8.國家為解決三農問題,大規模進行了農村電網改造,使得農民家中的燈泡變亮了,村里的電機正常工作了。農業生產力水平提高了。下列關于這項改造的說法種正確的是( ?。?/span>A.把電線換粗,升高電線的分壓,提高用戶電器的實際電壓B.把電線換細,減小電線上的能耗,提高電器的實際功率C.把電線換粗,降低電線上的能耗,提高電器的額定功率D.把電線換粗,減小電線上的能耗,提高電燈的實際功率9.如圖,甲所示電路中,R為定值電阻,為滑動變阻器。圖乙是該滑動變阻器滑片從一端移至另一端過程中變阻器的電功率與其電阻的關系圖像。下列說法正確的是(  )A.電源電壓為3V B.電壓表的最大示數為2VC.整個電路功率變化了0.1W DR的功率變化了3.2W10.如圖所示,電源電壓恒為4.5V,電流表的量程為“0~0.6A”,電壓表的量程為“0~3V”,燈泡L標有“2.5V  1.25W”字樣(設燈絲電阻不變),滑動變阻器R的規格為“20Ω 1A”。閉合開關,在保證電路安全的情況下,移動滑片P的過程中,下列正確的是(  )A.電流表的示數最大為0.6A B.滑動變阻器接入電路的最小電阻為C.燈泡消耗的最小電功率為0.12W D.電路消耗的最大功率為2.7W11.小明家的電視機每天待機16h,連續一個月所消耗的電能可供一只電水壺連續正常工作約6h。則他家電視機的待機功率最接近于( ?。?/span>A1W B5W C10W D50W12.如圖所示,電源電壓恒為9V,燈泡L1、L2上分別標有“6V3W”“6、6W”的字樣。當開關S閉合時。燈泡L1、L2都能發光。則下列說法正確的是( ?。ê雎詿襞轃艚z電阻的變化)AL1可以正常發光B.燈泡L2比燈泡L1亮一些C.通過L1的電流大于通過L2的電流D.甲、乙兩電壓表的示數之比為2313.如圖1所示電路中,電源電壓恒定不變,定值電阻R1的阻值為20Ω。滑動變阻器R2的最大阻值為100Ω。開關閉合后,當滑動變阻器的滑片P移到某一位置時。電壓表V1的示數如圖2所示,R2的功率為1.75W。下列說法正確的是( ?。?/span>A.電阻R1與滑動變阻器R2并聯 B.電壓表V1測量電源電壓C.電流表的示數為0.05A D.電源電壓為12V二、填空題14.科技引領生活。華為與庫卡公司聯合推出5G機器人項目,如圖是一主一副兩機器人用鼓棒敲擊吊鈸(一種經敲擊發聲的樂器),使吊鈸 ___________而發出聲音。我國青年科學家曹原經過研究發現,特殊條件下可使石墨烯電阻大大減小。如果用該材料輸送電能,在其他條件相同的情況下,就可以降低由于電阻引起的電能損耗,這是根據 ___________定律得知的。15.如圖所示是用來測量消耗電能的儀表,此時,讀數是_________kW·h,當電路中只有一個電熱水壺接入電路,正常工作12min。發現此電能表的轉盤轉過了600轉。則測得電熱水壺的功率是_________W,電熱水壺的電源線做得又短又粗,目的是_________。16.燈泡的額定電壓為6V,通過實驗測得其電流隨電壓變化的曲線如圖。由圖可知,當燈泡兩端的電壓為3V時,燈泡消耗的實際功率為___________W17.如圖為一個能吹冷熱風的電吹風簡化電路,圖中A是電動風扇,B是電熱絲;已知電源電壓為220V吹風機吹熱風時的功率為1000W,吹冷風時的功率為120W,若閉合開關S1、S2,吹出______風(選填),電熱絲的電阻為______Ω18.電阻R1、R2U-I圖象如圖所示,則R1R2=______。將R1、R2接入電源電壓不變的電路中,如圖所示。當只閉合S時,電路消耗的總功率為P1;當SS1都閉合時,電路消耗的總功率為P2,則P1P2=______。
     19.機器做功,就要消耗能量,各種機器都有國家統一制定的能效標識標簽,粘貼于機器顯要位置。如圖所示,就是某家用電器能效標識標簽,其中能效等級有3級,等級越低,做相同的有用功,消耗的能量越少;下方的耗能量表示每24小時消耗的能量。根據我們學過的功、功率、機械效率知識,能效等級相當于_____________,耗能量相當于_________,應該是_________的單位。
     20.如表為某品牌取暖用油汀的銘牌,其內部電路如圖所示。R1R2均為電熱絲,S1是溫度自動控制開關。閉合開關S30min內油汀消耗的電能為0.88kW?h。求:1)當只閉合開關______時,它為低溫檔。2)通過電熱絲R2的電流為多大______?330min內開關S1閉合的時間為多長______?額定電壓220V額定 低溫檔880W功率高溫檔2200W21.如圖所示,甲、乙兩燈的額定電壓均為9V,測得兩燈電流與其兩端電壓變化的關系圖像如圖所示:1) 兩燈并聯時,若干路電流為0.8A,甲燈的功率為_________W。2)兩燈串聯在9V的電路中時,電路的總功率為___________ W。22.如圖所示電路圖,電源電壓恒定。1)當開關S1斷開,S2、S3閉合時,電流表的讀數為0.3A。當開關S1、S2閉合,S3斷開時,由于R1R2中有一個電阻出現故障,電流表的讀數為0.6A,電壓表的讀數為3V。則電源電壓為______ 伏,電路中出現的故障是______ 。2)若電路正常工作,在1分鐘內,電流通過R1做的功最少為_______J。三、實驗題23.小海在測量額定電壓為2.5V小燈泡電功率的實驗中,連接了如圖甲所示的部分電路。1)請你用筆畫線代替導線,幫他完成電路的連接______2)用連接好的電路,進行實驗并得到了小燈泡的電流隨電壓變化的圖像(如圖乙),根據圖像可知,該小燈泡的額定功率為______W;3)小海根據圖像乙還發現,流過小燈泡的電流與電壓并不成正比,原因是______。24.某同學在探究電流通過導體產生熱的多少與什么因素有關時,采用如圖所示的實驗裝置,請觀察甲、乙兩圖并回答下列問題:1)在甲圖實驗中,若通電時間相同,發現B玻璃管內液面高度變化較大,這表明:在電流相同、通電時間相同的情況下,導體的______越大,產生的熱量越多。實驗中主要運用了____________兩種物理學方法。2)乙圖的裝置是用來研究電阻絲產生的熱量與______的關系。在實驗中觀察到左、右兩側U形管中液面都很快出現高度差而且高度差相等,原因是電阻絲______斷路。排除故障后,重新利用乙裝置進行實驗,要使實驗現象更明顯,應該將R3換成阻值更______的電阻(選填)。25.用圖甲所示的電路測量額定電壓為“2.5V”小燈泡的電功率,小燈泡正常發光時電阻約為,電源電壓保持3V不變;1)正確連接實驗電路、閉合開關后,發現燈泡不亮,電流表無示數,電壓表有示數,則故障原因可能是:______;2)故障排除后開始實驗,當變阻器滑片滑到某一位置時,電壓表的示數為,接著應將滑片向______(選填)滑動,直至燈泡兩端電壓為額定電壓,此時電流表的示數如圖乙所示,燈泡的額定功率為______W;3)當小燈泡中的實際電流大小為額定電流的一半時,小燈泡消耗的電功率為P1,以下關于額定功率P0與實際功率P1的數值關系,你認為最有可能的是______AP0=2P1 BP0=3P1 CP0=4P1 DP0=5P14)查閱有關資料后得知,電壓表工作時,其實內部有微弱電流通過,據此分析,所測量的額定功率偏______(選填);5)若實驗中電流表壞了,為了測量小燈泡的額定功率,小明選用一個R0=5的電阻,設計了如圖的電路及實驗方案:調節滑片使電壓表的示數為額定電壓;保持滑片位置不變,只將電壓表的a點接線改接到c點,測出R0兩端的電壓U0,通過計算得到小燈泡的額定功率;請指出他的設計方案中存在的兩個問題:問題一:______;問題二:______ 四、計算題26.如圖所示,電源電壓保持不變,電流表的量程為03A,電壓表的量程為015VR1=10Ω,滑動變阻器R2的規格為“50Ω 1A”1)閉合開關S1,斷開開關S2、S3,電流表示數為0.8A,求電源電壓;2)閉合開關S3,斷開開關S1、S2,滑動變阻器滑片置于中點位置時,電壓表的示數為5V,求R3的阻值;3)閉合開關S1、S2S3,在保證各電路元件安全的情況下,求電路的最大電功率及此時滑動變阻器R2連入電路的阻值。27.某電熱砂鍋的簡化電路如圖甲所示。R1、R2均為發熱電阻,S為旋轉型開關,a、b、c、d為觸點,通過旋轉開關S可實現關、低溫?fù)?/span>、高溫?fù)?/span>之間的轉換。工作時先用高擋加熱鍋內湯料到沸騰,再用低擋持續加熱食物,使食物湯濃味鮮。1)某次烹飪一共用時6h,電功率與加熱時間的關系如圖乙所示,則本次烹飪共消耗多少電能?2)發熱電阻R2的阻值為多少?3)在鍋內裝入1kg的牛肉和湯料,用高溫?fù)鯇⑺鼈儚?/span>20加熱到90需要15min,求電加熱鍋的加熱效率。[結果保留一位小數,c肉和湯4×103J/kg?]28.如圖甲所示的電路,電源兩端電壓不變,燈L標有“6V”字樣。其電流隨電壓變化如圖乙所示。當S閉合,S1、S2斷開,滑片P位于c點時,RacRab25a點、b點為滑動變阻器的最左端、最右端),燈恰正常發光,滑片P位于b點和c點時電壓表示數之比為21;保持滑片P的位置在c點不變,再閉合S1S2,電流表的示數變化了1.7A,求:1)燈泡L正常發光時的電阻;2)電源電壓;3)開關S、S1、S2都閉合且滑片Pc點時,電阻R0消耗的功率。
    參考答案1D2A3C4C5C6A7D8D9D10B11C12A13D14.振動    焦耳    15931.6    1000    減小電阻從而減少發熱    161.517.熱    55    1821    23    19.機械效率    總功
        20S    6A    20min    212    3.6    223    R1斷路    24    23    1W    燈絲電阻隨溫度升高而增大    24.電阻    控制變量法    轉換法    電流大小    R3        25.燈泡斷路        0.6    D        調整連接時沒有斷開開關    電壓表正負接線柱反接    26.(18V;(215Ω;(314.4W;27.(13.24106J;(2363;(377.8%28.(112Ω;(28V;(31.6W
