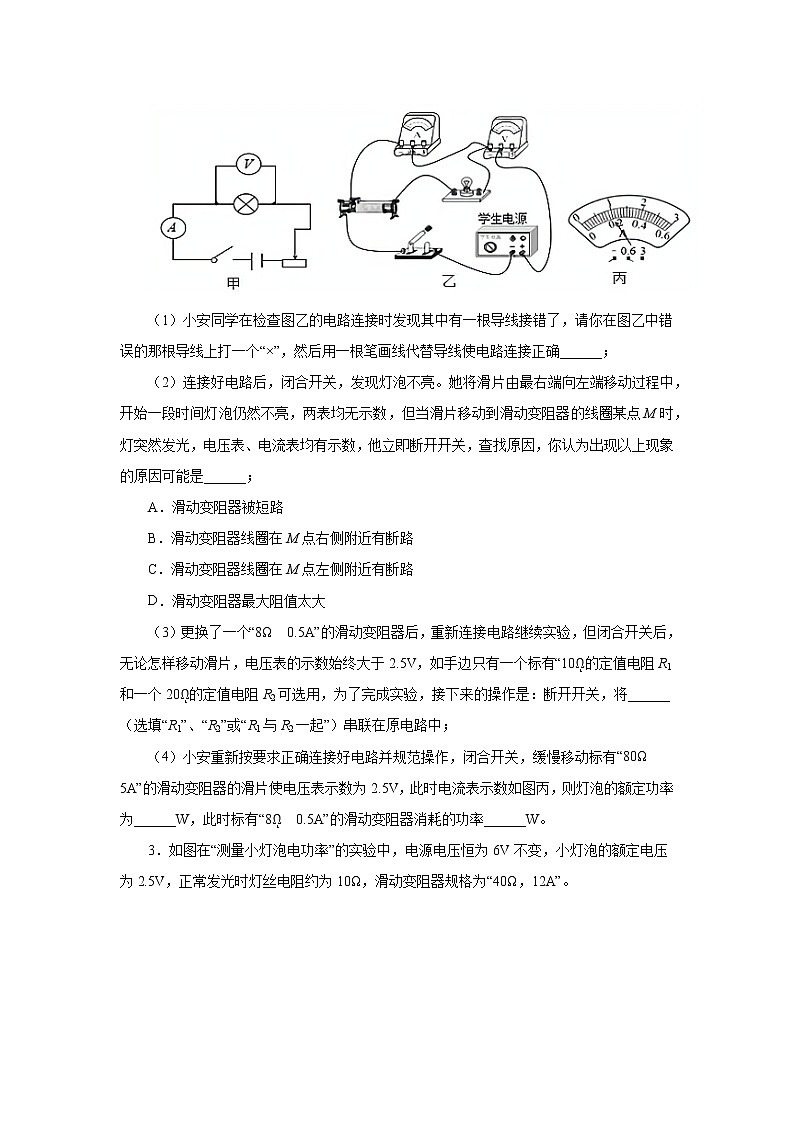

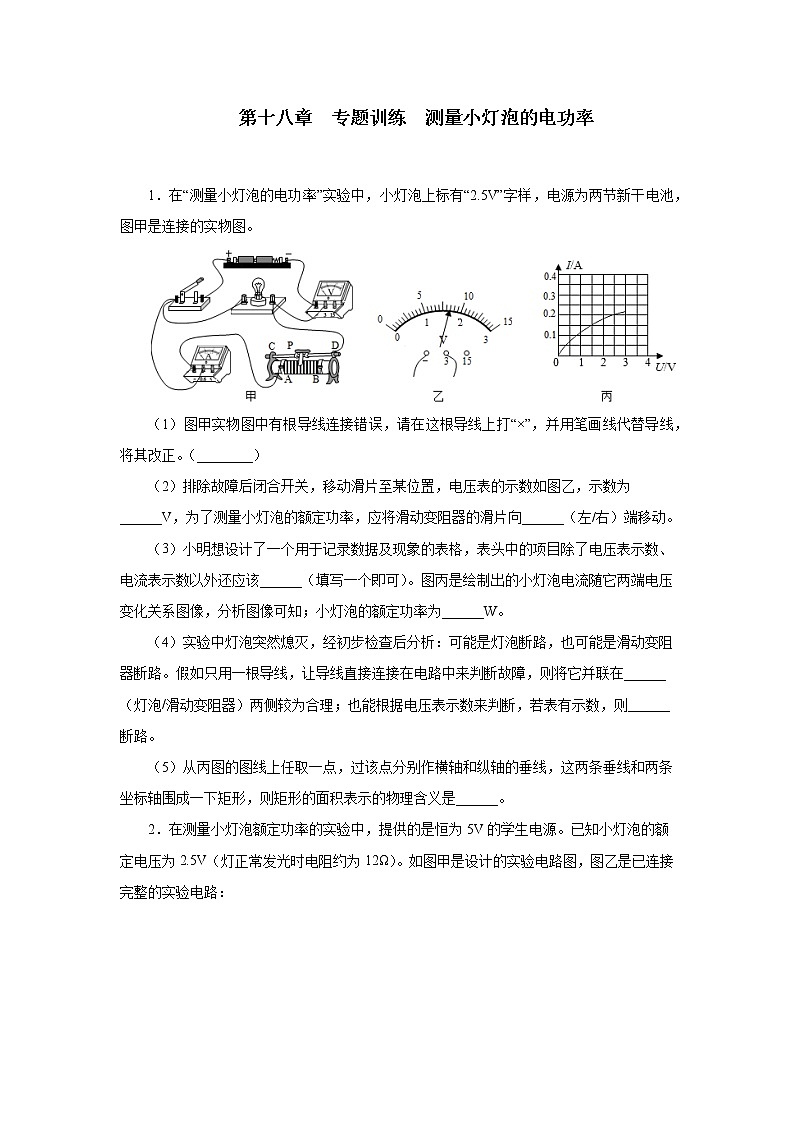

第十八章  專題訓練  測量小燈泡的電功率 1．在“測量小燈泡的電功率”實驗中，小燈泡上標有“2.5V”字樣，電源為兩節新干電池，圖甲是連接的實物圖。（1）圖甲實物圖中有根導線連接錯誤，請?jiān)谶@根導線上打“×”，并用筆畫線代替導線，將其改正。（________）（2）排除故障后閉合開關，移動滑片至某位置，電壓表的示數如圖乙，示數為______V，為了測量小燈泡的額定功率，應將滑動變阻器的滑片向______（左/右）端移動。（3）小明想設計了一個用于記錄數據及現象的表格，表頭中的項目除了電壓表示數、電流表示數以外還應該______（填寫一個即可）。圖丙是繪制出的小燈泡電流隨它兩端電壓變化關系圖像，分析圖像可知；小燈泡的額定功率為______W。（4）實驗中燈泡突然熄滅，經初步檢查后分析：可能是燈泡斷路，也可能是滑動變阻器斷路。假如只用一根導線，讓導線直接連接在電路中來判斷故障，則將它并聯在______（燈泡/滑動變阻器）兩側較為合理；也能根據電壓表示數來判斷，若表有示數，則______斷路。（5）從丙圖的圖線上任取一點，過該點分別作橫軸和縱軸的垂線，這兩條垂線和兩條坐標軸圍成一下矩形，則矩形的面積表示的物理含義是______。2．在測量小燈泡額定功率的實驗中，提供的是恒為5V的學生電源。已知小燈泡的額定電壓為2.5V（燈正常發光時電阻約為12Ω）。如圖甲是設計的實驗電路圖，圖乙是已連接完整的實驗電路：（1）小安同學在檢查圖乙的電路連接時發現其中有一根導線接錯了，請你在圖乙中錯誤的那根導線上打一個“×”，然后用一根筆畫線代替導線使電路連接正確______；（2）連接好電路后，閉合開關，發現燈泡不亮。她將滑片由最右端向左端移動過程中，開始一段時間燈泡仍然不亮，兩表均無示數，但當滑片移動到滑動變阻器的線圈某點M時，燈突然發光，電壓表、電流表均有示數，他立即斷開開關，查找原因，你認為出現以上現象的原因可能是______；A．滑動變阻器被短路B．滑動變阻器線圈在M點右側附近有斷路C．滑動變阻器線圈在M點左側附近有斷路D．滑動變阻器最大阻值太大（3）更換了一個“8Ω  0.5A”的滑動變阻器后，重新連接電路繼續實驗，但閉合開關后，無論怎樣移動滑片，電壓表的示數始終大于2.5V，如手邊只有一個標有“10?的定值電阻R1和一個20?的定值電阻R2可選用，為了完成實驗，接下來的操作是：斷開開關，將______（選填“R1”、“R2”或“R1與R2一起”）串聯在原電路中；（4）小安重新按要求正確連接好電路并規范操作，閉合開關，緩慢移動標有“80?  5A”的滑動變阻器的滑片使電壓表示數為2.5V，此時電流表示數如圖丙，則燈泡的額定功率為______W，此時標有“8?  0.5A”的滑動變阻器消耗的功率______W。3．如圖在“測量小燈泡電功率”的實驗中，電源電壓恒為6V不變，小燈泡的額定電壓為2.5V，正常發光時燈絲電阻約為10Ω，滑動變阻器規格為“40Ω，12A”。（1）小明同學連接了如圖甲所示的部分實物電路，還有一根導線未連接，請你用筆畫線代替導線，將導線連入電路___________；（2）正確連接電路后，閉合開關，發現小燈泡不發光，電流表無示數，電壓表有示數，則電路中發生的故障可能是___________；（只有一處故障）（3）排除故障后，調節滑片使燈泡正常發光，此時電流表的示數如圖乙所示，則小燈泡的額定電功率是___________W；（4）該組同學又將小燈泡換成5Ω、10Ω、20Ω定值電阻探究電流與電阻的關系，為了使所有定值電阻都能夠參與實驗，定值電阻兩端電壓最小值為___________V。4．如圖所示是小明測量小燈泡的電功率的實驗電路圖，已知小燈泡的額定電壓為2.5V。（1）在連接電路時，開關閉合前滑動變阻器的滑片P應滑到______（選填“a”或“b”）端。（2）閉合開關，移動滑動變阻器的滑片，當電壓表的示數為2.5V時，電流表的示數如圖乙所示，則小燈泡的額定功率是______W。（3）根據測出的數據，畫出了小燈泡的電流與電壓的關系圖象如圖丙所示，發現圖象是彎曲的，其主要原因是燈絲的電阻隨溫度的升高而______（選填“增大”、“減小”或“不變”）。（4）小燈泡兩端的電壓是1.25V時，它的實際功率______0.15W（選填“＞”、“＜”或“＝”）（5）當這個小燈泡與一個阻值是10Ω的定值電阻并聯在某一電路中時，干路電流是0.4A，則此時小燈泡兩端電壓是______V。5．在測量小燈泡的電功率實驗中，可選擇的器材有：兩端電壓恒為4.5V，額定電壓為2.5V的小燈泡，電流表（0-0.6A，0-3A），電壓表（0-3V，0-15V），“20Ω 1A”的滑動變阻器R1和“5Ω  2A”的滑動變阻器R2，開關和導線若干，實驗步驟如下：（1）請用筆畫線代替導線，將電路連接完整，要求滑片向右移動時小燈泡變亮___________；（2）連接好電路，正確操作，移動滑動變阻器的滑片P，小明發現燈泡忽亮忽滅，則故障可能是___________；A．滑動變阻器滑片接觸不良    B．小燈泡短路C．滑動變阻器短路    D．滑動變阻器斷路（3）故障排除后，小明移動滑片P，當電壓表的示數如圖乙所示為___________V，若要使電壓表的示數為額定電壓，滑動變阻器滑片應向___________（選填左或右）移動；（4）小明根據實驗中獲得的數據繪制的小燈泡I-U圖像如圖丙所示，則小燈泡的額定電功率為___________W；本實驗中小明選用的滑動變阻器是___________（選填，R1或R2）；（5）小明查閱有關資料后得知，電壓表工作時，其實內部有微弱電流通過，據此分析，所測量的額定功率偏___________（選填大或小），善于思考的小明把電流表和電壓表按照如圖的方式進行連接，他認為可以減小因電壓表內部有微弱電流帶來的誤差，但是老師又告訴他，電流表也有電阻，因此，當被測用電器的電阻___________（選填遠大于、遠小于或接近）電流表的電阻時才采用這種方法。6．為了測量2.5V的小燈泡的額定功率：(1)小明連接的實驗電路如圖甲所示，閉合開關前，應將變阻器的滑片移至______（選填“A”或“B”）端；(2)閉合開關后移動變阻器滑片到某一位置，電壓表示數如圖乙所示，若想測量2.5V小燈泡的額定功率，則接下來的操作是∶______（要求寫出滑片 P移動的方向）；(3)小明想設計另一種方案測量小燈泡的額定功率，用一只5Ω的定值電阻替換圖甲中的電流表后，按照如下的步驟操作：①閉合開關，調節滑動變阻器滑片P，使電壓表的示數為2.5V；②保持滑片P位置不變，將電壓表接在“a”接線柱的導線換接到“b”，記下此時電壓表示數為U；③則該燈泡的額定功率為______。7．在“測量小燈泡電功率”的實驗中，電源電壓為3V，小燈泡L的額定電壓為2.5V、電阻約為10Ω。（1）請你用筆畫線代替導線，將圖甲中的實驗電路連接完整______。（2）連好電路，閉合開關S，發現燈泡L不亮，電壓表示數為零。小明同學借用另一實驗小組的電壓表進行故障檢測，他將借來的電壓表分別并聯在接線柱AB、AC、AD兩端，發現UAB=UAC=0，UAD>0，若電路故障只有一處，則電路發生的故障是__（填“AB”、“BC”或“CD”）段______（填“斷路”或“短路”）了。（3）故障排除后，小明同學閉合開關，移動滑動變阻器的滑片到某點，電壓表的示數如圖乙所示，為___V。若他想測量出小燈泡L的額定功率，應將圖甲中滑動變阻器的滑片P向___（填“左”或“右”）端移動，使電壓表示數為2.5 V。（4）小明同學移動滑片，記下了幾組對應的電壓表和電流表的示數，并繪制成圖丙所示的I-U圖象，根據圖象信息可以計算出小燈泡的額定功率是______W。（5）實驗結束后，如果把小燈泡L換成一個定值電阻，還可探究_（填“A”或“B”）。A．電流與電阻的關系                    B．電流與電壓的關系8．如圖所示，在“測量小燈泡的電功率”的實驗中，電源電壓為4.5V，小燈泡的額定電壓為2.5V

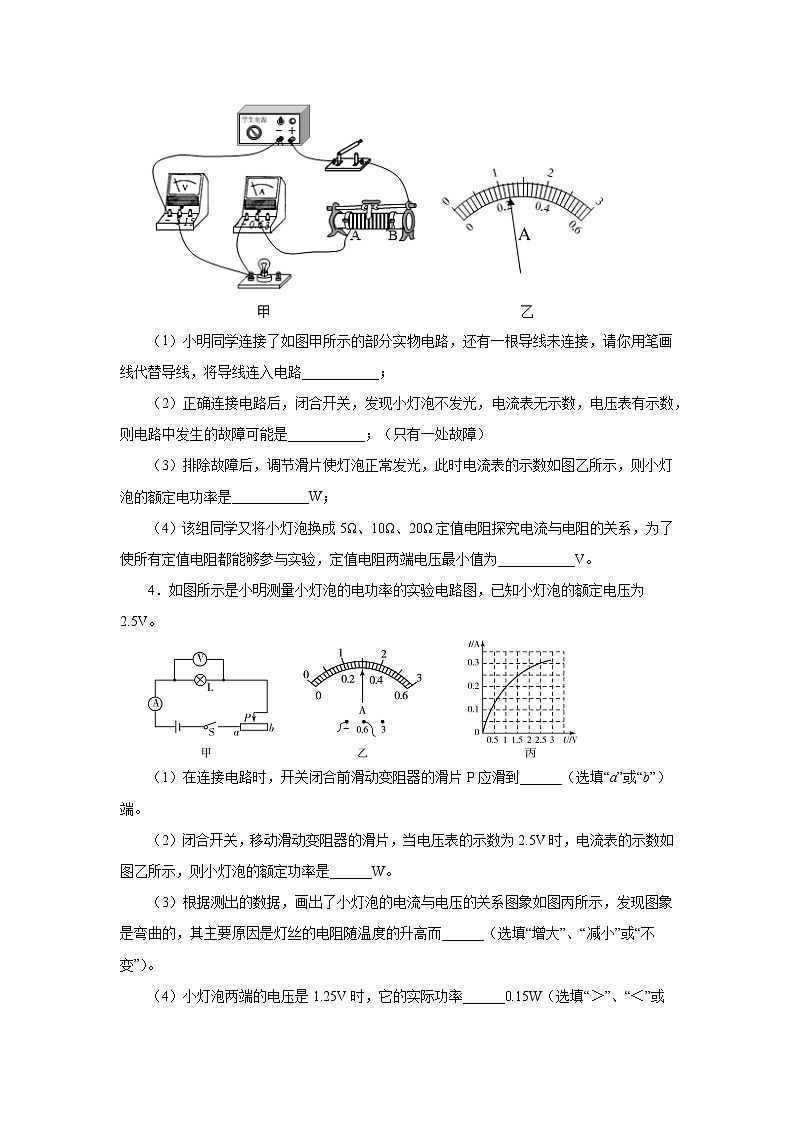

 （1）請你用筆畫線代替導線，將甲圖中的實物圖連接完整___（要求滑動變阻器的滑片P向B端移動時小燈泡變暗）。（2）某小組連接好電路后，檢查連線正確，但閉合開關后發現小燈泡發光很亮且很快熄滅。出現這一故障的原因可能是___。排除故障后，閉合開關，移動滑動變阻器的滑片P到某處，電壓表的示數如乙圖所示，為_____V，若要測量小燈泡的額定功率，應將圖中的滑片P向_____（選填“A”或“B”）端移動直到電壓表的示數為2.5V。（3）根據實驗得到了如圖丙所示的I-U圖象則小燈泡的額定功率為_____W。（4）如果沒有電壓表，用如圖丁所示的電路也可測小燈泡的額定功率。其中，定值電阻的阻值為R0。先斷開開關S2，同時閉合開關S、S1，調節滑動變阻器R，使電流表的示數為，再保持變阻器R滑片的位置不變，只斷開開關S1，閉合其他開關，讀出電流表示數為I，燈泡額定功率的表達式為P額____（用R0、U額、I的代數式表示）。9．利用圖中所示的電路，測量額定電壓為2.5V小燈泡的電功率。（1）用筆畫線代替導線，將圖甲中的電路補充完整______，要求導線不得交叉，滑動變阻器的滑片向左移動時，電路中的電流變大；（2）連接電路后，閉合開關，小燈泡不亮，電壓表有示數，電流表無示數，無論怎樣移動滑動變阻器的滑片，小燈泡都不會發光，兩電表示數均無變化，產生這一故障的原因可能是______；（3）排除故障后，移動滑動變阻器的滑片到某一位置，小燈泡正常發光，電流表的示數如圖1中乙所示，此時通過小燈泡的電流為______A，小燈泡的額定功率為______W；（4）繼續移動滑動變阻器的滑片，記下了多組電壓值和電流值，并繪制了如圖1中丙所示的圖像。根據圖像可知，小燈泡的電阻是變化的，原因是______；（5）利用圖所示電路，測出額定電壓為U額的小燈泡的額定功率（定值電阻R0阻值已知，電源電壓未知）；①閉合開關S、S1，斷開開關S2，調節滑動變阻器R的滑片，使電壓表的示數為U額；②保持滑動變阻器的滑片不動，斷開開關S1，閉合開關S、S2，讀出電壓表的示數為U1；③則小燈泡的額定功率P額=______（用U額、U1、R0表示）。10．在“探究電流與電阻的關系”實驗中，小明選用如下器材：電壓恒為4V的電源，阻值為5Ω、10Ω、20Ω的定值電阻，規格為“30Ω 1A”的滑動變阻器，電流表，電壓表，開關和若干導線。    甲乙丙（1）甲圖中有一根線連接錯誤，請?jiān)谶@根線上打“×”，并在圖中改正；______（2）改正后，閉合開關并調節滑動變阻器滑片，使電壓表示數如圖乙所示，記下此時電流表示數。接著斷開開關，保持滑片位置不動，將20Ω電阻換成10Ω電阻，再閉合開關，應將滑片向______移動，使電壓表示數與第一次實驗相同，此時電流表示數應為______A；（3）將10Ω換成5Ω后重復上述實驗，分析數據得出結論；（4）實驗后，小明又設計了如圖丙所示的電路圖測出了額定電壓為U額的小燈泡的額定功率，已知電源電壓恒為U，定值電阻的阻值為R0，請將實驗步驟補充完整；①開關S1斷開，S、S2閉合，調節滑動變阻器的滑片，使電壓表示數為______，小燈泡正常發光；②保持滑動變阻器滑片位置不動，______（填三個開關的狀態），記錄電壓表示數為U滑；③小燈泡額定功率的表達式P額=______。（用U、U額、U滑、R0表示）11．如圖所示，圖甲為“測量小燈泡的額定功率”的電路圖，電源電壓U恒為6V，小燈泡標有“3.8V”字樣，它正常發光時通過的電流約為0.28A，滑動變阻器銘牌模糊不清，但其最大阻值約為18Ω。（1）小明按圖甲進行電路連接，當接好最后一根導線時，小燈泡立即發出耀眼的光，接著小燈泡燒壞。請你寫出連接電路時的錯誤操作可能的原因（寫出2條）；______、______（2）小明更換了一個同型號的新燈泡，正確連接電路，閉合開關，移動滑片P，燈泡正常發光時，電流表示數如圖乙所示，則小燈泡的額定功率為多少；______（3）實驗中測得許多組燈泡的電流值和電壓值，繪制了如圖丁所示的圖象，計算出燈泡的電阻不是一個定值，小明得出結論：燈泡的電阻隨電壓的增大而增大。請你判斷小明的說法是否正確，并說明電阻增大的原因；______（4）小明還想用已有實驗器材測量未知電阻R1（約1.5Ω）的阻值。當他用電阻R1替換小燈泡后，發現電壓表已損壞，于是設計了圖丙所示電路圖實驗步驟設計如下：①按圖示丙電路圖連接電路，只閉合S1，移動滑片P至某一位置，讀取電流表示數為I1；②保持滑片位置不變，閉合開關S1和S2，讀取電流表示數I2；③請你寫出未知電阻R1的表達式（用U、I1、I2表示）。______12．小明在“測定小燈泡電功率”的實驗中，選用額定電壓為2.5 V的小燈泡、電阻箱（阻值范圍0～9 999 Ω）。電壓恒定為4 V的電源以及其他相關器材按圖甲連接電路，進行實驗。（1）圖甲是小明測量小燈泡額定功率的實物電路圖，圖中有一根線連接錯誤，請?jiān)谶@根線上打“×”，并在圖中改正______。（2）接通電路后，燈不亮，電流表、電壓表都沒有示數，小明再次檢查電路的連接，確認電路沒有出現斷路的現象，出現上述現象的原因是________；（3）在實驗過程中，小明調節電阻箱，直到燈泡正常發光，在此過程中測得小燈泡電流和電壓的幾組數據，并正確畫出曲線a，如圖乙可知該小燈泡額定功率為________W。此電路的數據________（選填“能”或“不能”）研究導體中的電流與電壓的關系.（4）小明在圖乙中還畫出了本實驗中電阻箱的電流隨電壓變化的曲線b，老師據圖指出該曲線中明顯可以看出有一處是錯誤的，你認為這一處的錯誤是________。（5）實驗完成后，小明還想測量另一個額定電壓為U額的小燈泡的電功率，但電壓表出現故障不能使用，于是他設計了如圖丙所示的電路，已知定值電阻的阻值為R0，請你將下列實驗步驟補充完整。①閉合S、S1，斷開S2，調節滑動變阻器的滑片，__________；②閉合S、S2，斷開S1，保持滑動變阻器的滑片位置不動，記錄電流表的示數為I；③小燈泡額定功率的表達式為P額＝____________（用U額、I和R0表示）。
參考答案1．    1.7    左    燈泡的電功率和燈泡的亮度    0.5    滑動變阻器    燈泡    燈泡的實際功率    2．    B    R1    0.5    0.1    3．    小燈泡斷路    0.6    2    4．b    0.75    增大    ＞    1.5    5．    A    2.7    左    0.75    R1    大    遠大于    6．B    向A端移動變阻器滑片，使電壓表示數為2.5V        7．    CD    斷路    2    右    0.75    B    8．
    閉合開關前滑動阻器的滑片未調到最大阻值處    1.8    A    0.5    或    9．    小燈泡開路    0.26    0.65    燈絲電阻隨溫度變化而變化        10．    左    0.2    U-U額    閉合 S、S1，斷開S2        11．連接電路時開關沒有斷開    滑動變阻器沒有調到最大阻值處    1.14W    不正確，原因是燈泡在不同電壓下發光時燈絲的溫度不同，溫度越高，電阻越大，不是電壓引起的        12．    電阻箱的阻值過大    0.75    不能    使電流表示數為    U額×(I-)
