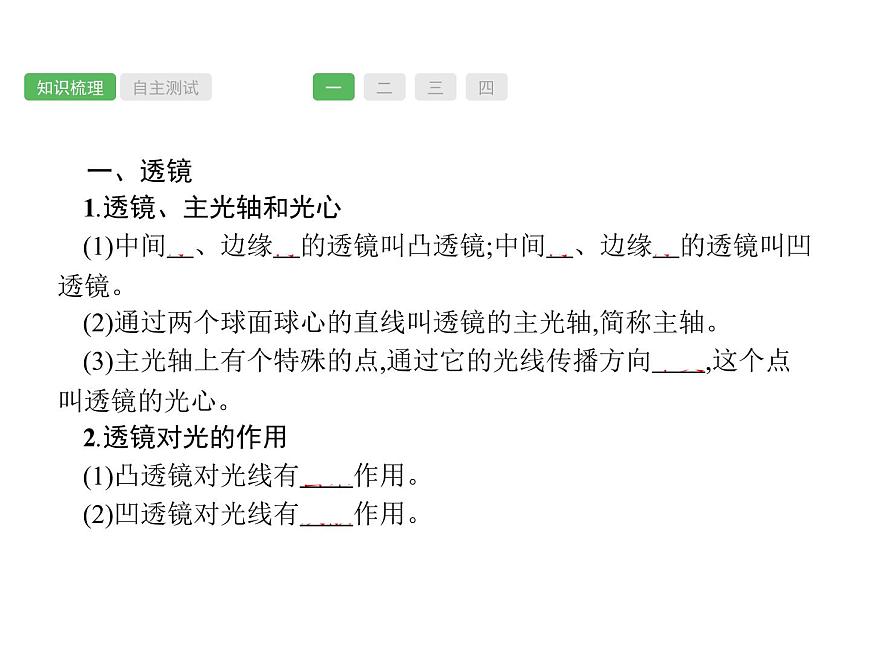

一、透鏡1.透鏡、主光軸和光心(1)中間厚、邊緣薄的透鏡叫凸透鏡;中間薄、邊緣厚的透鏡叫凹透鏡。(2)通過兩個球面球心的直線叫透鏡的主光軸,簡稱主軸。(3)主光軸上有個特殊的點,通過它的光線傳播方向不變,這個點叫透鏡的光心。2.透鏡對光的作用(1)凸透鏡對光線有會聚作用。(2)凹透鏡對光線有發散作用。

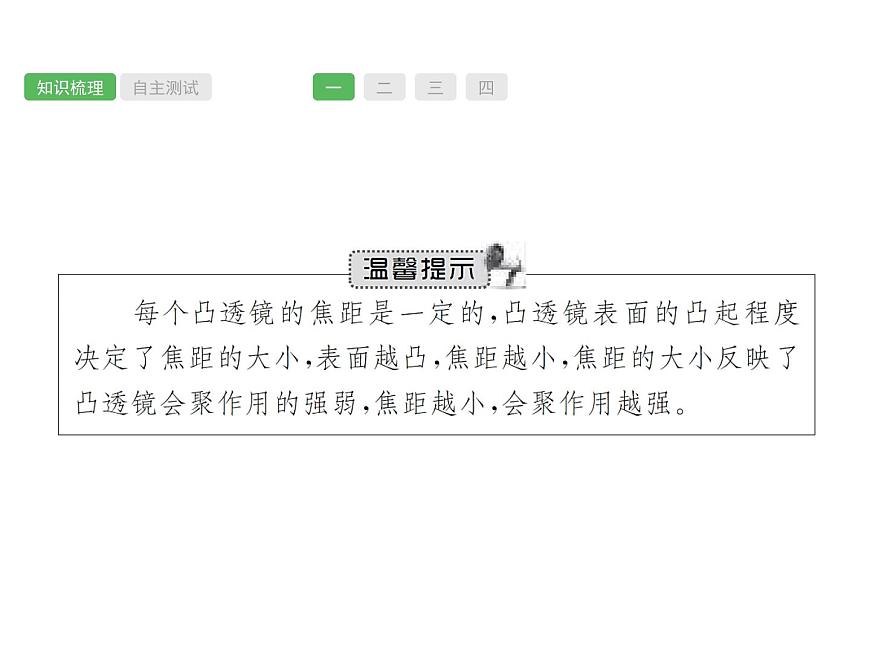

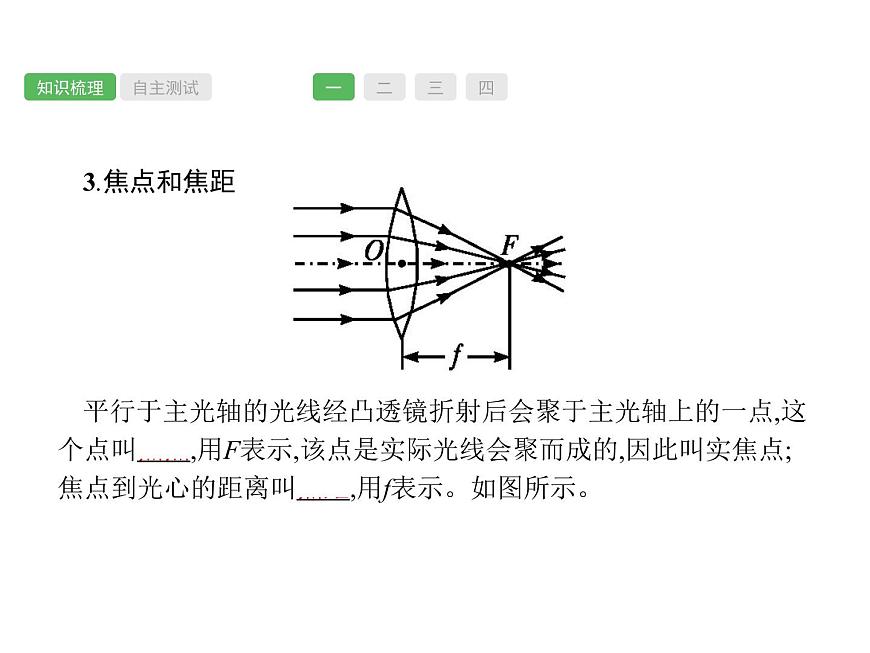

3.焦點和焦距平行于主光軸的光線經凸透鏡折射后會聚于主光軸上的一點,這個點叫焦點,用F表示,該點是實際光線會聚而成的,因此叫實焦點;焦點到光心的距離叫焦距,用f表示。如圖所示。

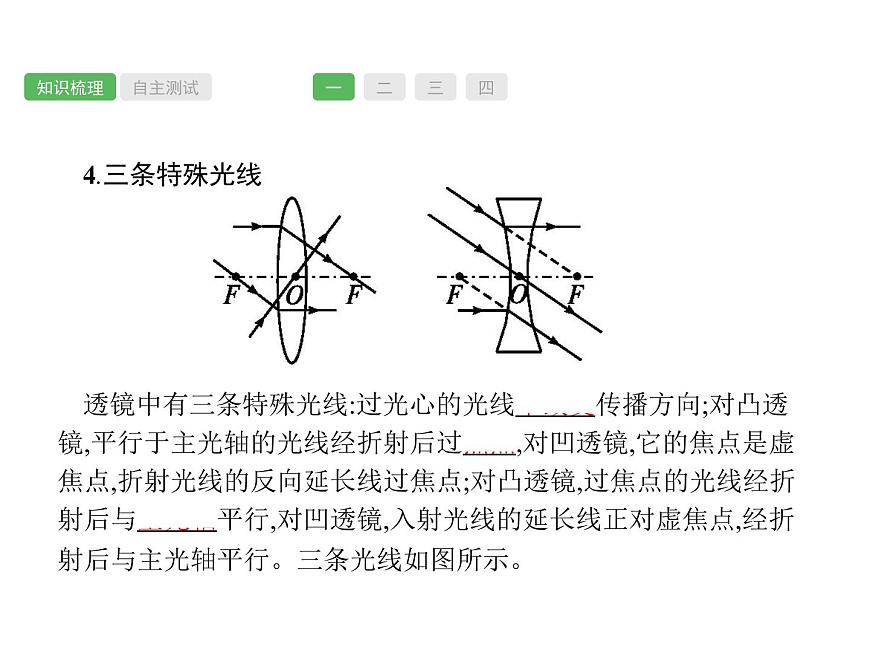

4.三條特殊光線透鏡中有三條特殊光線:過光心的光線不改變傳播方向;對凸透鏡,平行于主光軸的光線經折射后過焦點,對凹透鏡,它的焦點是虛焦點,折射光線的反向延長線過焦點;對凸透鏡,過焦點的光線經折射后與主光軸平行,對凹透鏡,入射光線的延長線正對虛焦點,經折射后與主光軸平行。三條光線如圖所示。

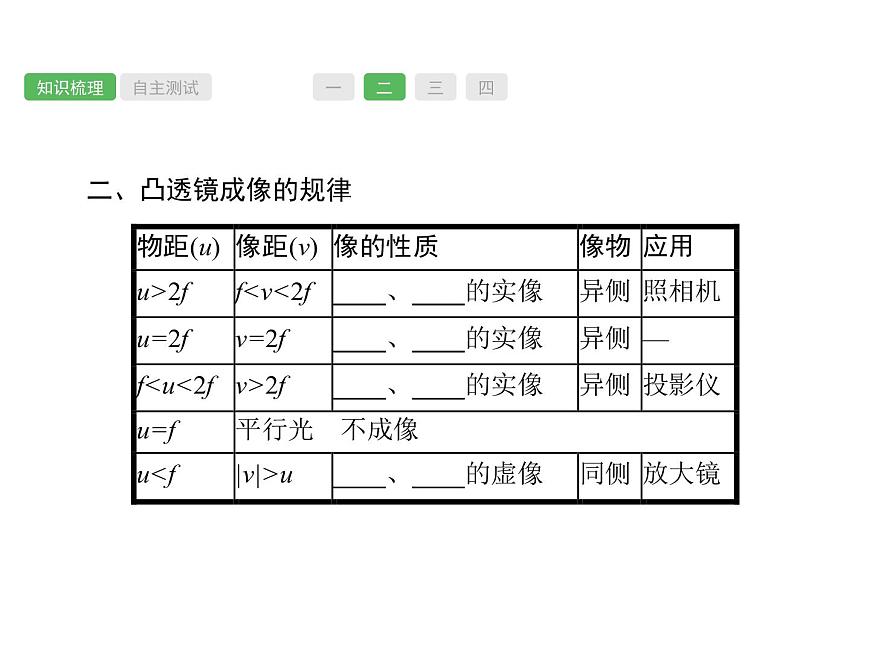

二、凸透鏡成像的規律

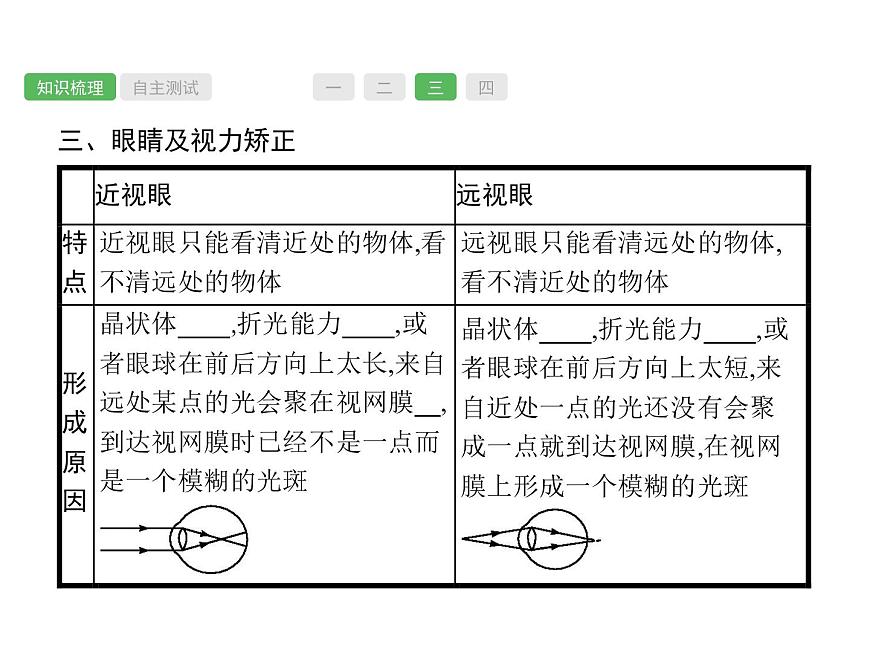

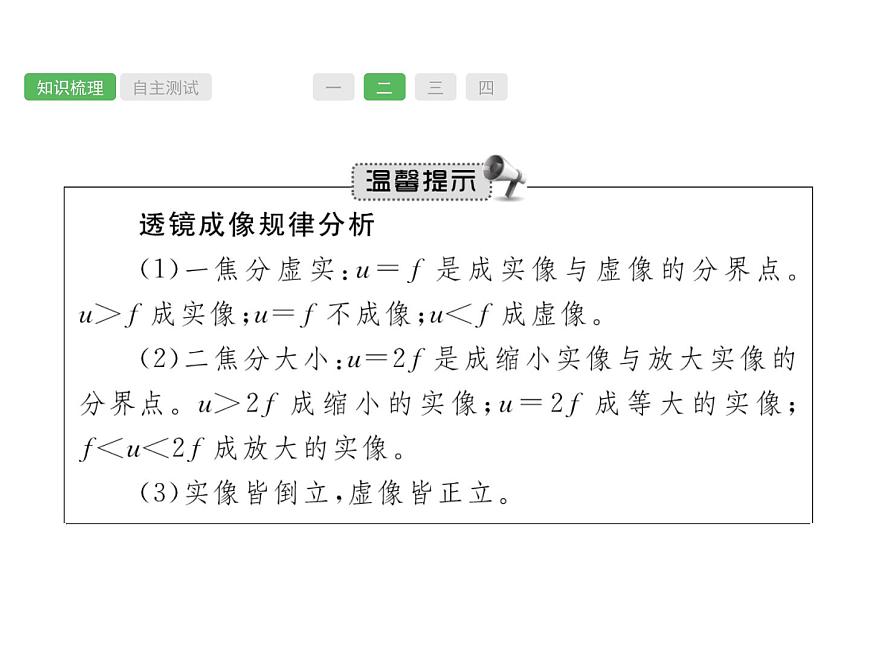

四、顯微鏡和望遠鏡1.顯微鏡(1)原理:凸透鏡成像,兩次放大。(2)物鏡:成放大的實像。(3)目鏡:成正立、放大的虛像。2.望遠鏡(1)原理:二次成像。(2)物鏡:焦距大,成像在焦點附近,成倒立、縮小的實像。(3)目鏡:焦距小,成正立、放大的虛像。
1.如圖所示,F是透鏡的焦點,其中光路圖正確的是(　　)答案:C
解析:跟主光軸平行的光線,經凸透鏡折射后,其出射光線經過凸透鏡的焦點,故A選項錯誤;通過凸透鏡焦點的光線,經凸透鏡折射后,其出射光線跟主光軸平行,故B選項錯誤;跟主光軸平行的光線,經凹透鏡折射后,其出射光線的反向延長線通過凹透鏡的虛焦點,故C選項正確;經過凹透鏡虛焦點的光線,經凹透鏡折射后變得更發散,故D選項錯誤。
2.楊大爺眼睛看物體時的成像情況如圖所示,則他的眼睛類型及矯正需要選用的透鏡分別是(　　)A.遠視眼　凸透鏡B.遠視眼　凹透鏡C.近視眼　凹透鏡D.近視眼　凸透鏡答案:A解析:從題圖可以看出,近處的光線通過晶狀體后成像在視網膜后,這是遠視眼的特征,應戴凸透鏡把光線會聚在視網膜上,故A選項正確。
3.右圖是無人售票車上安裝的“車載電視監控器”,圖中攝像頭的工作原理相當于物體通過凸透鏡成　　　　(選填“正”與“倒”)立的　　　　(選填“實”或“虛”)像,在人走近攝像頭的過程中,所成的像　　　　(選填“變小”“不變”或“變大”)。?答案:倒　實　變大解析:攝像頭的工作原理相當于凸透鏡,在大于二倍焦距之外的物體發出或反射的光經凸透鏡折射后,成倒立、縮小的實像;凸透鏡成實像時,物近像遠像變大,在人走近攝像頭的過程中,所成的像是變大的。
4.如圖所示,a、b是從點光源S發出的、經透鏡折射后的兩條光線,在圖中完成光路并標出點光源S的位置。答案:如圖所示解析:平行于主光軸的光線過凸透鏡后經過另一側的焦點,經過光心的光線方向不發生改變。
1.透鏡作圖的關鍵——抓住“三線”透鏡作圖是光學作圖的一個重要方面,主要考查對通過凸透鏡和凹透鏡三條特殊光線的理解和運用。把凸透鏡和凹透鏡這三條光線的傳播特點記熟練后,無論什么樣的作圖題都不會覺得困難。通過透鏡的三條特殊光線:第一條:穿過光心的入射光線經過透鏡不改變方向;第二條:平行于主光軸入射的光線,經過凸透鏡時過另一側焦點,經過凹透鏡時其反向延長線通過同側焦點;第三條:穿過凸透鏡焦點的入射光線,經透鏡后平行于主光軸,延長線穿過凹透鏡另一側焦點的入射光線,經過透鏡后平行于主光軸。下面我們通過例題來進一步探討透鏡作圖的方法。
【例1】 如圖所示,請?jiān)趫D中作出兩條入射光線經凹透鏡折射后的折射光線。解析:延長線過另一側焦點的光線經凹透鏡折射后將平行于主光軸;過光心的光線經凹透鏡折射后傳播方向不改變。答案:如圖所示
請?jiān)趫D中畫出經過透鏡折射后的光線。答案:如圖所示解析:跟主光軸平行的光線,經凸透鏡后光線經過凸透鏡的焦點,通過凸透鏡焦點的光線,經凸透鏡折射后光線跟主光軸平行。
2.正確理解透鏡的會聚作用和發散作用正確理解透鏡對光線的作用,應注意以下兩點:(1)凸透鏡(凹透鏡)對光線的會聚(發散)作用是指從透鏡射出的光線相對入射光線加大了會聚程度或減小了發散程度(加大了發散程度或減小了會聚程度),即光線經過凸透鏡(凹透鏡)后并不一定會聚到一點(發散),只不過比原來的傳播方向更靠近(遠離)主光軸。
(2)會聚作用與會聚光線是不同的,發散作用與發散光線是不同的,要區別開,即會聚作用射出的不一定是會聚光線,發散作用射出的不一定是發散光線。如圖甲是會聚作用,圖乙是發散作用;圖乙的出射光線是會聚光線,圖甲的出射光線是發散光線。
【例2】 下圖中畫出了光線通過透鏡(圖中未畫出)的情形。其中凸透鏡是(　　)A.aB.b、dC.cD.a、b、c、d
解析:凸透鏡是中間厚、邊緣薄,光路經透鏡兩次折射后都是向靠近主光軸方向(中心方向)偏折,所以它具有會聚作用。凹透鏡是中心薄、邊緣厚,光路經透鏡兩次折射后都是向遠離主光軸方向(中心方向)偏折,所以它有發散作用。從a、b、c、d四個圖可以看出對光有會聚作用的只有c。答案:C
請?jiān)趫D中的方框內畫出合適的透鏡。答案:如圖所示解析:從題圖可以看出,平行光線通過透鏡后會聚在一起,說明該透鏡對光有會聚作用,所以是凸透鏡。
3.凸透鏡成像規律及其應用對于凸透鏡成像規律,應明確以下幾個方面:(1)實像總是倒立的,虛像總是正立的;(2)成實像時,物、像位于凸透鏡兩側,成虛像時,物、像位于凸透鏡一側;(3)在焦點以外,物體離焦點越遠,則所成的實像越小,像距也越小,這個規律用于照相機和幻燈機的調節;(4)在焦點以內,物體離焦點越近,所成的虛像越大,可用于放大鏡的調節。
