初中物理人教版八年級上冊第五章 透鏡及其應用第3節 凸透鏡成像的規律同步達標檢測題

這是一份初中物理人教版八年級上冊第五章 透鏡及其應用第3節 凸透鏡成像的規律同步達標檢測題，共13頁。試卷主要包含了3凸透鏡成像的規律，就是利用了這樣的成像原理， 不會 等內容，歡迎下載使用。
【知識點提煉】
1、探究凸透鏡成像的規律：
（1）用到的實驗器材有： 。
（2）實驗過程：① 、 、 依次放在光具座上，點燃蠟燭，使 、 、 大致在 上；②把凸透鏡放在光具座中央，調整光屏到透鏡的距離（即像距），使燭焰在光屏上成一個清晰的像，觀察像的大小、正倒情況，測出物距和像距；③調節蠟燭的位置，重復以上操作。
（3）物距和像距： 的距離稱為物距； 的距離稱為像距。
2、凸透鏡成像規律小結：
3、 凸透鏡成像規律記憶：一倍焦距分 ，二倍焦距分 ；物近像變
像距變 ；物遠像變 ，像距變 。
【真題演練】
1.（2020青海，10）在做“探究凸透鏡成像規律”的實驗中，小敏所在的小組利用如圖甲所示的裝置。測出凸透鏡的焦距，正確安裝并調節實驗裝置后，在光屏上得到一個清晰的像，如圖乙所示。下列說法中正確的是
A. 由圖甲可知該凸透鏡的焦距是
B. 燭焰在如圖乙所示的位置時，成像特點與照相機成像特點相同
C. 若燭焰從光具座刻線處向遠離凸透鏡方向移動，燭焰所成的像將逐漸變小
D. 燭焰在如圖乙所示的位置時，若用黑紙片將凸透鏡遮擋一半，這時在光屏上只能成半個燭焰的像

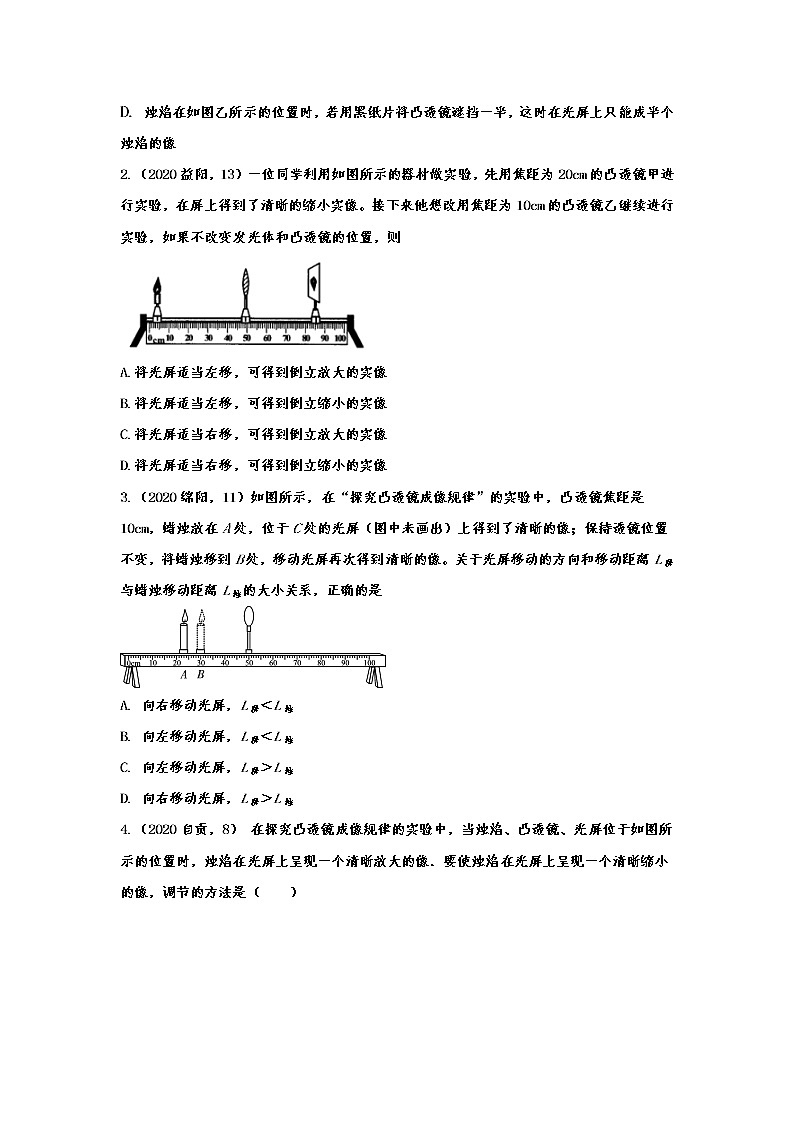

2.（2020益陽，13）一位同學利用如圖所示的器材做實驗，先用焦距為20cm的凸透鏡甲進行實驗，在屏上得到了清晰的縮小實像。接下來他想改用焦距為10cm的凸透鏡乙繼續進行實驗，如果不改變發光體和凸透鏡的位置，則
A.將光屏適當左移，可得到倒立放大的實像
B.將光屏適當左移，可得到倒立縮小的實像
C.將光屏適當右移，可得到倒立放大的實像
D.將光屏適當右移，可得到倒立縮小的實像
3.（2020綿陽，11）如圖所示，在“探究凸透鏡成像規律”的實驗中，凸透鏡焦距是10cm，蠟燭放在A處，位于C處的光屏（圖中未畫出）上得到了清晰的像；保持透鏡位置不變，將蠟燭移到B處，移動光屏再次得到清晰的像。關于光屏移動的方向和移動距離L屏與蠟燭移動距離L燭的大小關系，正確的是
A. 向右移動光屏，L屏＜L燭
B. 向左移動光屏，L屏＜L燭
C. 向左移動光屏，L屏＞L燭
D. 向右移動光屏，L屏＞L燭

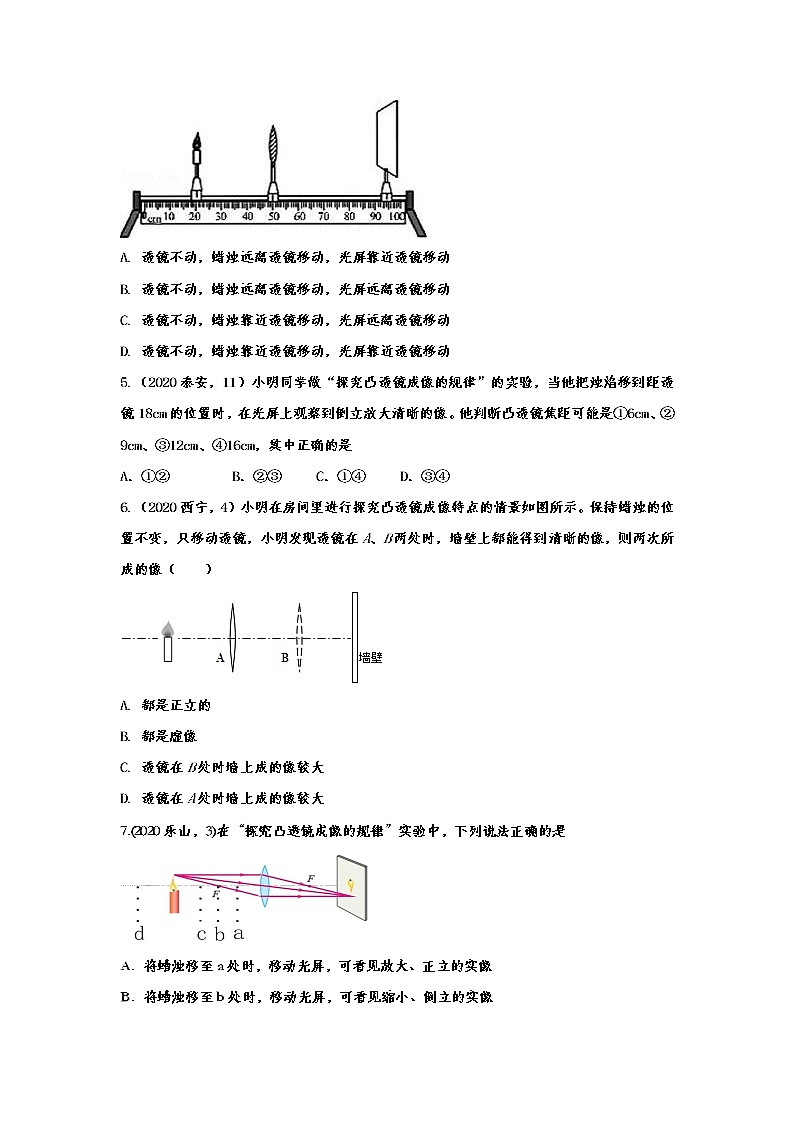

4.（2020自貢，8） 在探究凸透鏡成像規律的實驗中，當燭焰、凸透鏡、光屏位于如圖所示的位置時，燭焰在光屏上呈現一個清晰放大的像．要使燭焰在光屏上呈現一個清晰縮小的像，調節的方法是（ ）
A. 透鏡不動，蠟燭遠離透鏡移動，光屏靠近透鏡移動
B. 透鏡不動，蠟燭遠離透鏡移動，光屏遠離透鏡移動
C. 透鏡不動，蠟燭靠近透鏡移動，光屏遠離透鏡移動
D. 透鏡不動，蠟燭靠近透鏡移動，光屏靠近透鏡移動
5.（2020泰安，11）小明同學做“探究凸透鏡成像的規律”的實驗，當他把燭焰移到距透鏡18cm的位置時，在光屏上觀察到倒立放大清晰的像。他判斷凸透鏡焦距可能是①6cm、②9cm、③12cm、④16cm，其中正確的是
A．①② B．②③C．①④D．③④
6.（2020西寧，4）小明在房間里進行探究凸透鏡成像特點的情景如圖所示。保持蠟燭的位置不變，只移動透鏡，小明發現透鏡在A、B兩處時，墻壁上都能得到清晰的像，則兩次所成的像（ ）
A. 都是正立的
B. 都是虛像
C. 透鏡在B處時墻上成的像較大
D. 透鏡在A處時墻上成的像較大
7.(2020樂山，3)在“探究凸透鏡成像的規律”實驗中，下列說法正確的是
A．將蠟燭移至a處時，移動光屏，可看見放大、正立的實像
B．將蠟燭移至b處時，移動光屏，可看見縮小、倒立的實像
C．將蠟燭移至c處時，移動光屏，可看見放大、倒立的實像
D．將蠟燭移至d處時，移動光屏，可看見放大、正立的虛像
8．（2020蘇州，7）如圖所示，燭焰在光屏上剛好成清晰的像。透鏡不動，將蠟燭移至40cm刻度處，移動光屏，在光屏上能觀察到（ ）
A．倒立、縮小的實像B．倒立、放大的實像
C．正立、放大的實像D．光屏上不能呈現像
9.（2020襄陽，15）小強同學在做“探究凸透鏡成像規律”的實驗中，光屏上得到發光物體清晰的像，當他不小心將手指尖觸摸到了凸透鏡時，光屏上______（選填“會”或“不會”）有他指尖的像；這時光屏上所成的像會______（選填“變亮”“變暗”或“亮度不變”）。
10.（2020宿遷，16）小明在探究“凸透鏡成像規律”的實驗中，根據測量的數據，繪制了像距v隨物距u變化的圖象，如圖所示，分析圖象可知，當物距u＝12cm時，物體通過凸透鏡成倒立、 的實像，生活中的 （選填“照相機”、“投影儀”或“放大鏡”）就是利用了這樣的成像原理。
11.（2020東營，15）在探究凸透鏡成像規律時，興趣小組用某凸透鏡完成了一次成像，如圖所示?然后，保持蠟燭?凸透鏡的位置不變，將該透鏡替換為焦距為20cm的凸透鏡，那么此時燭焰成的像為___（選填“虛”或“實”）像，生活中的____（選填“照相機”?“投影儀”或“放大鏡”）就是利用這一原理成像的?
12.（2020鹽城，26）小華做“探究凸透鏡成像規律”實驗：
(1)將平行光______凸透鏡，移動光屏，直至光屏上形成一個最小最亮的光斑，如圖甲所示，該凸透鏡的焦距為______cm；
(2)將點燃的蠟燭、光屏放在凸透鏡的兩側，調節它們的高度，使燭焰和光屏的中心位于凸透鏡的______上，這樣做目的是使像呈現在______；
(3)將蠟燭移動到圖乙所示位置，需向______側移動光屏，直至在光屏上找到______的倒立、縮小的實像。
13.（2020濰坊，19）在探究凸透鏡成像規律的實驗中，經調整，在光屏上得到燭焰清晰的像，如圖甲所示。
(1)保持透鏡在光具座上的位置不變，為了在光屏上得到等大的燭焰像，除移動蠟燭外，光屏應向______（選填“左”或“右”）移動；當在光屏上得到等大的燭焰像時，物和像之間的距離為44cm，該透鏡的焦距為______cm；
(2)一同學用圖乙所示的LED光源代替蠟燭進行實驗，這樣改進的優點是______（寫出一條即可）。
14.（2020青島，17）探究凸透鏡成像的規律：
(1)實驗所用凸透鏡的焦距為10cm。某次實驗情形如圖甲所示，此時光屏上恰好得到燭焰清晰的像，則物距u=______cm，燭焰的像應為圖乙中的______，生活中的______就是利用這一原理工作的。
(2)在圖甲所示實驗情形下，緊靠凸透鏡加放另一透鏡，發現光屏上的像變模糊。保持蠟燭和凸透鏡的位置不變，只將光屏向右移動又重新得到清晰的像，則所加的透鏡為______。
15.（2020錦州，24）在探究“凸透鏡成像規律”的實驗中，凸透鏡的焦距為10cm。
(1)將蠟燭、凸透鏡和光屏依次放在光具座上，點燃蠟燭后，調整燭焰、凸透鏡和光屏三者的中心大致在______；
(2)蠟燭、凸透鏡和光屏在光具座上的位置如圖所示，觀察到光屏上有燭焰清晰的像（像未畫出），該像是______（填”正立”或“倒立”）、______（填“放大”、“縮小”或“等大”）的實像，生活中的______（填“照相機”、“投影儀”或“放大鏡”）就是利用這個原理制成的；
(3)實驗過程中由于蠟燭燃燒變短，燭焰在光屏上的像將向______移動，為了使燭焰的像再次成在光屏中央，應將凸透鏡向______移動。（兩空均填“上”或“下”）

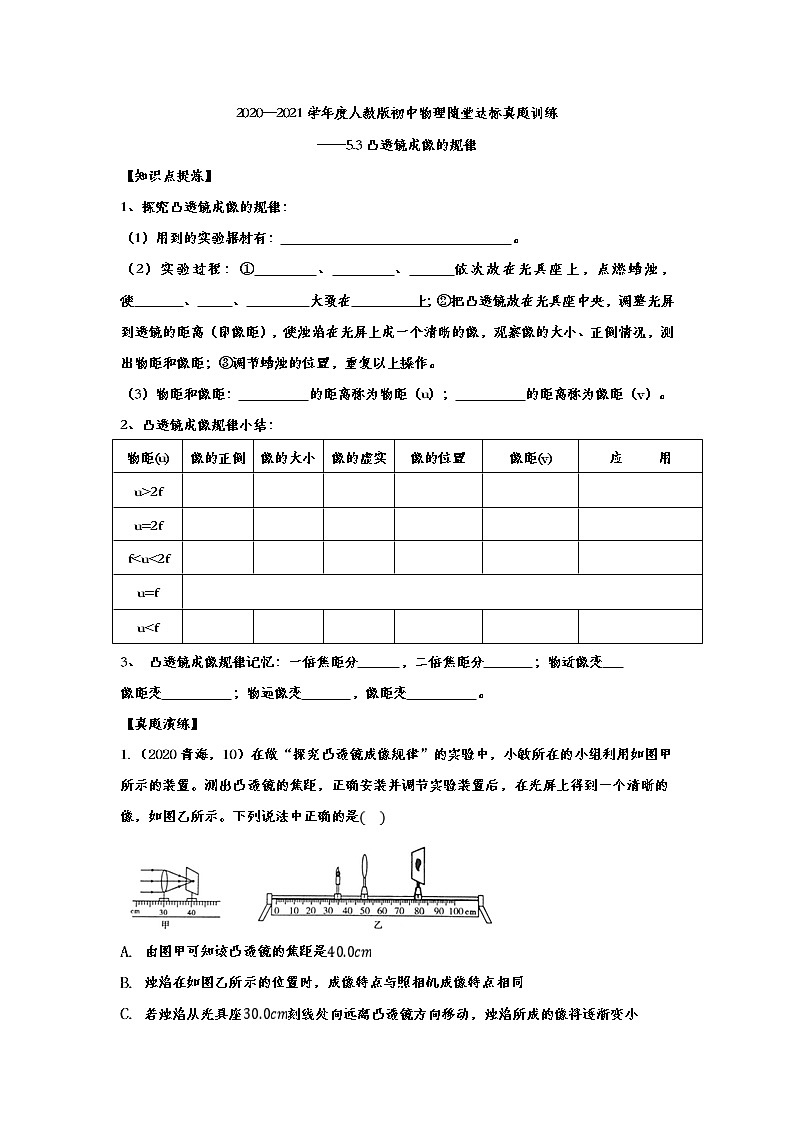

2020—2021學年度人教版初中物理隨堂達標真題訓練
——5.3凸透鏡成像的規律參考答案
【知識點提煉】
1、探究凸透鏡成像的規律：
（1）用到的實驗器材有： 。
（2）實驗過程：① 、 、 依次放在光具座上，點燃蠟燭，使 、 、 大致在 上；②把凸透鏡放在光具座中央，調整光屏到透鏡的距離（即像距），使燭焰在光屏上成一個清晰的像，觀察像的大小、正倒情況，測出物距和像距；③調節蠟燭的位置，重復以上操作。
（3）物距和像距： 的距離稱為物距； 的距離稱為像距。
【答案】光具座、蠟燭、凸透鏡 、 光屏 、 火柴;蠟燭；凸透鏡；光屏；燭焰；凸透鏡；光屏的中心；同一高度 ；物體到透鏡；像到透鏡
2、凸透鏡成像規律小結：
【答案】
3、 凸透鏡成像規律記憶：一倍焦距分 ，二倍焦距分 ；物近像變
像距變 ；物遠像變 ，像距變 。
【答案】虛實；大??；大；遠；?。唤?。
【真題演練】
1.（2020青海，10）在做“探究凸透鏡成像規律”的實驗中，小敏所在的小組利用如圖甲所示的裝置。測出凸透鏡的焦距，正確安裝并調節實驗裝置后，在光屏上得到一個清晰的像，如圖乙所示。下列說法中正確的是
A. 由圖甲可知該凸透鏡的焦距是
B. 燭焰在如圖乙所示的位置時，成像特點與照相機成像特點相同
C. 若燭焰從光具座刻線處向遠離凸透鏡方向移動，燭焰所成的像將逐漸變小
D. 燭焰在如圖乙所示的位置時，若用黑紙片將凸透鏡遮擋一半，這時在光屏上只能成半個燭焰的像
【答案】C
2.（2020益陽，13）一位同學利用如圖所示的器材做實驗，先用焦距為20cm的凸透鏡甲進行實驗，在屏上得到了清晰的縮小實像。接下來他想改用焦距為10cm的凸透鏡乙繼續進行實驗，如果不改變發光體和凸透鏡的位置，則
A.將光屏適當左移，可得到倒立放大的實像
B.將光屏適當左移，可得到倒立縮小的實像
C.將光屏適當右移，可得到倒立放大的實像
D.將光屏適當右移，可得到倒立縮小的實像
【答案】B
3.（2020綿陽，11）如圖所示，在“探究凸透鏡成像規律”的實驗中，凸透鏡焦距是10cm，蠟燭放在A處，位于C處的光屏（圖中未畫出）上得到了清晰的像；保持透鏡位置不變，將蠟燭移到B處，移動光屏再次得到清晰的像。關于光屏移動的方向和移動距離L屏與蠟燭移動距離L燭的大小關系，正確的是
A. 向右移動光屏，L屏＜L燭
B. 向左移動光屏，L屏＜L燭
C. 向左移動光屏，L屏＞L燭
D. 向右移動光屏，L屏＞L燭
【答案】A
4.（2020自貢，8） 在探究凸透鏡成像規律的實驗中，當燭焰、凸透鏡、光屏位于如圖所示的位置時，燭焰在光屏上呈現一個清晰放大的像．要使燭焰在光屏上呈現一個清晰縮小的像，調節的方法是（ ）
A. 透鏡不動，蠟燭遠離透鏡移動，光屏靠近透鏡移動
B. 透鏡不動，蠟燭遠離透鏡移動，光屏遠離透鏡移動
C. 透鏡不動，蠟燭靠近透鏡移動，光屏遠離透鏡移動
D. 透鏡不動，蠟燭靠近透鏡移動，光屏靠近透鏡移動
【答案】A
5.（2020泰安，11）小明同學做“探究凸透鏡成像的規律”的實驗，當他把燭焰移到距透鏡18cm的位置時，在光屏上觀察到倒立放大清晰的像。他判斷凸透鏡焦距可能是①6cm、②9cm、③12cm、④16cm，其中正確的是
A．①② B．②③C．①④D．③④
【答案】D
6.（2020西寧，4）小明在房間里進行探究凸透鏡成像特點的情景如圖所示。保持蠟燭的位置不變，只移動透鏡，小明發現透鏡在A、B兩處時，墻壁上都能得到清晰的像，則兩次所成的像（ ）
A. 都是正立的
B. 都是虛像
C. 透鏡在B處時墻上成的像較大
D. 透鏡在A處時墻上成的像較大
【答案】D
7.(2020樂山，3)在“探究凸透鏡成像的規律”實驗中，下列說法正確的是
A．將蠟燭移至a處時，移動光屏，可看見放大、正立的實像
B．將蠟燭移至b處時，移動光屏，可看見縮小、倒立的實像
C．將蠟燭移至c處時，移動光屏，可看見放大、倒立的實像
D．將蠟燭移至d處時，移動光屏，可看見放大、正立的虛像
【答案】C
8．（2020蘇州，7）如圖所示，燭焰在光屏上剛好成清晰的像。透鏡不動，將蠟燭移至40cm刻度處，移動光屏，在光屏上能觀察到（ ）
A．倒立、縮小的實像B．倒立、放大的實像
C．正立、放大的實像D．光屏上不能呈現像
【答案】D。
9.（2020襄陽，15）小強同學在做“探究凸透鏡成像規律”的實驗中，光屏上得到發光物體清晰的像，當他不小心將手指尖觸摸到了凸透鏡時，光屏上______（選填“會”或“不會”）有他指尖的像；這時光屏上所成的像會______（選填“變亮”“變暗”或“亮度不變”）。
【答案】 (1). 不會 (2). 變暗
10.（2020宿遷，16）小明在探究“凸透鏡成像規律”的實驗中，根據測量的數據，繪制了像距v隨物距u變化的圖象，如圖所示，分析圖象可知，當物距u＝12cm時，物體通過凸透鏡成倒立、 的實像，生活中的 （選填“照相機”、“投影儀”或“放大鏡”）就是利用了這樣的成像原理。
【答案】縮?。徽障鄼C。
11.（2020東營，15）在探究凸透鏡成像規律時，興趣小組用某凸透鏡完成了一次成像，如圖所示?然后，保持蠟燭?凸透鏡的位置不變，將該透鏡替換為焦距為20cm的凸透鏡，那么此時燭焰成的像為___（選填“虛”或“實”）像，生活中的____（選填“照相機”?“投影儀”或“放大鏡”）就是利用這一原理成像的?
【答案】 (1). 虛 (2). 放大鏡
12.（2020鹽城，26）小華做“探究凸透鏡成像規律”實驗：
(1)將平行光______凸透鏡，移動光屏，直至光屏上形成一個最小最亮的光斑，如圖甲所示，該凸透鏡的焦距為______cm；
(2)將點燃的蠟燭、光屏放在凸透鏡的兩側，調節它們的高度，使燭焰和光屏的中心位于凸透鏡的______上，這樣做目的是使像呈現在______；
(3)將蠟燭移動到圖乙所示位置，需向______側移動光屏，直至在光屏上找到______的倒立、縮小的實像。
【答案】 (1). 正對 (2). 10.0 (3). 主光軸 (4). 光屏的中央 (5). 右 (6). 燭焰淸晰
13.（2020濰坊，19）在探究凸透鏡成像規律的實驗中，經調整，在光屏上得到燭焰清晰的像，如圖甲所示。
(1)保持透鏡在光具座上的位置不變，為了在光屏上得到等大的燭焰像，除移動蠟燭外，光屏應向______（選填“左”或“右”）移動；當在光屏上得到等大的燭焰像時，物和像之間的距離為44cm，該透鏡的焦距為______cm；
(2)一同學用圖乙所示的LED光源代替蠟燭進行實驗，這樣改進的優點是______（寫出一條即可）。
【答案】 (1). 右 (2). 11 (3). 增加物體的亮度，使成像更清晰
14.（2020青島，17）探究凸透鏡成像的規律：
(1)實驗所用凸透鏡的焦距為10cm。某次實驗情形如圖甲所示，此時光屏上恰好得到燭焰清晰的像，則物距u=______cm，燭焰的像應為圖乙中的______，生活中的______就是利用這一原理工作的。
(2)在圖甲所示實驗情形下，緊靠凸透鏡加放另一透鏡，發現光屏上的像變模糊。保持蠟燭和凸透鏡的位置不變，只將光屏向右移動又重新得到清晰的像，則所加的透鏡為______。
【答案】 (1). 30 (2). C (3). 照相機 (4). 凹透鏡
15.（2020錦州，24）在探究“凸透鏡成像規律”的實驗中，凸透鏡的焦距為10cm。
(1)將蠟燭、凸透鏡和光屏依次放在光具座上，點燃蠟燭后，調整燭焰、凸透鏡和光屏三者的中心大致在______；
(2)蠟燭、凸透鏡和光屏在光具座上的位置如圖所示，觀察到光屏上有燭焰清晰的像（像未畫出），該像是______（填”正立”或“倒立”）、______（填“放大”、“縮小”或“等大”）的實像，生活中的______（填“照相機”、“投影儀”或“放大鏡”）就是利用這個原理制成的；
(3)實驗過程中由于蠟燭燃燒變短，燭焰在光屏上的像將向______移動，為了使燭焰的像再次成在光屏中央，應將凸透鏡向______移動。（兩空均填“上”或“下”）
【答案】 (1). 同一高度 (2). 倒立 (3). 放大 (4). 投影儀 (5). 上 (6). 下
物距
像的正倒
像的大小
像的虛實
像的位置
像距
應 用
u>2f




u=2f



f
