物理必修 第三冊1 電路中的能量轉化習題

這是一份物理必修 第三冊1 電路中的能量轉化習題，共14頁。試卷主要包含了單選題，多選題，實驗題，解答題等內容，歡迎下載使用。

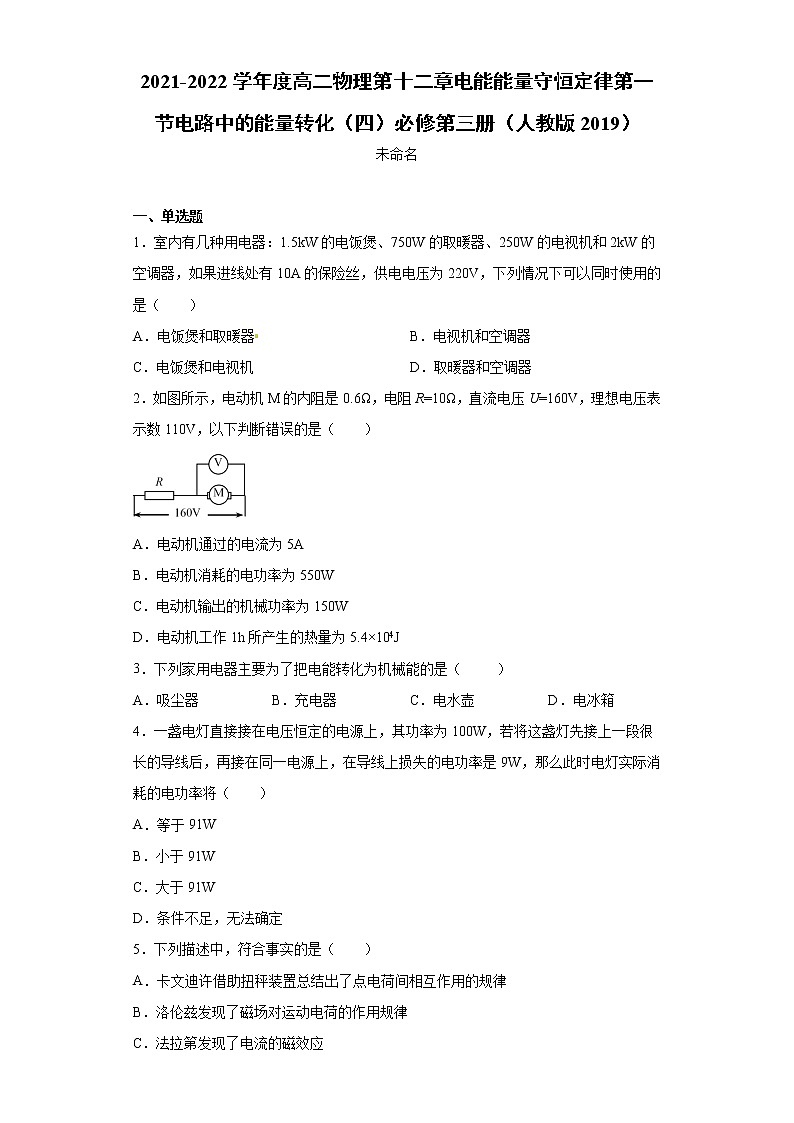

2021-2022學年度高二物理第十二章電能能量守恒定律第一節電路中的能量轉化（四）必修第三冊（人教版2019）未命名  一、單選題1．室內有幾種用電器：1.5kW的電飯煲、750W的取暖器、250W的電視機和2kW的空調器，如果進線處有10A的保險絲，供電電壓為220V，下列情況下可以同時使用的是（　?。?/span>A．電飯煲和取暖器 B．電視機和空調器C．電飯煲和電視機 D．取暖器和空調器2．如圖所示，電動機M的內阻是0.6Ω，電阻R=10Ω，直流電壓U=160V，理想電壓表示數110V，以下判斷錯誤的是（　?。?/span>A．電動機通過的電流為5AB．電動機消耗的電功率為550WC．電動機輸出的機械功率為150WD．電動機工作1h所產生的熱量為5.4×104J3．下列家用電器主要為了把電能轉化為機械能的是（     ）A．吸塵器 B．充電器 C．電水壺 D．電冰箱4．一盞電燈直接接在電壓恒定的電源上，其功率為100W，若將這盞燈先接上一段很長的導線后，再接在同一電源上，在導線上損失的電功率是9W，那么此時電燈實際消耗的電功率將（　?。?/span>A．等于91WB．小于91WC．大于91WD．條件不足，無法確定 5．下列描述中，符合事實的是（　　）A．卡文迪許借助扭秤裝置總結出了點電荷間相互作用的規律B．洛倫茲發現了磁場對運動電荷的作用規律C．法拉第發現了電流的磁效應D．歐姆發現了電流通過導體時產生熱效應的規律6．在研究微型電動機的性能時,可采用圖示的實驗電路.當調節滑動變阻器R,使電動機停止轉動時,電流表和電壓表的示數分別為0.5 A和1.0 V;重新調節R,使電動機恢復正常運轉時,電流表和電壓表的示數分別為2.0 A和15.0 V.則有關這臺電動機正常運轉時的說法正確的是( )A．電動機的輸出功率為8 WB．電動機的輸出功率為30 WC．電動機的內電阻為2 ΩD．電動機的內電阻為7.5 Ω7．如圖所示的電路中，輸入電壓恒為，燈泡上標有“”字樣，電動機線圈的電阻。若燈泡恰能正常發光，以下說法中正確的是（　?。?/span>A．電動機的輸入功率為B．電動機的輸出功率為C．電動機的熱功率為D．整個電路消耗的電功率為 二、多選題8．在如圖所示的電路中，定值電阻的阻值為，電動機的線圈電阻為，兩端加的恒定電壓，電動機恰好正常工作，理想電壓表的示數，下列說法正確的是A．通過電動機的電流為B．電動機的輸入功率為C．電動機線圈在1分鐘內產生的焦耳熱為D．電動機的輸出的功率為9．如圖所示是某款理發用的電吹風的電路圖，它主要由電動機M和電熱絲R構成．當閉合開關S1、S2后，電動機驅動風葉旋轉，將空氣從進風口吸入，經電熱絲加熱，形成熱風后從出風口吹出．已知電吹風的額定電壓為220 V，吹冷風時的功率為120 W，吹熱風時的功率為1000 W．關于該電吹風，下列說法正確的是(　　)A．電熱絲的電阻為55 ΩB．電動機線圈的電阻為ΩC．當電吹風吹熱風時，電熱絲每秒鐘消耗的電能為880 JD．當電吹風吹熱風時，電動機每秒鐘消耗的電能為1200 J10．如圖所示，，，則（    ）A．在A、B兩端加電壓U，C、D間電壓也為B．在C、D兩端加電壓U，A、B間電壓為C．無論A、C間是否加電壓，B、D間電壓總為零D．在B、C間加電壓U，C、D間電壓總是U  三、實驗題11．在“觀察電容器的充、放電現象”實驗中，電路如圖（甲）所示(1)將開關S接通1，電容器的__________（填“上”或“下”）極板帶正電，再將S接通2，通過電流表的電流方向向__________（填“左”或“右”）。(2)若電源電動勢為10V，實驗中所使用的電容器如圖（乙）所示，充滿電后電容器正極板帶電量為__________C（結果保留兩位有效數字）。(3)下列關于電容器充電時，電流i與時間t的關系；所帶電荷量q與兩極板間的電壓U的關系正確的是__________。12．溫度傳感器是一種將溫度變化轉換為電學量變化的裝置，它通過測量傳感器元件的電學量隨溫度的變化來實現溫度的測量，其核心部件是由半導體材料制成的熱敏電阻。在某次實驗中，為了測量熱敏電阻RT在0℃到100℃之間多個溫度下的阻值，一實驗小組設計了如圖甲所示電路。其實驗步驟如下：①正確連接電路，在保溫容器中加入適量開水；②加入適量的冰水，待溫度穩定后，測量不同溫度下熱敏電阻的阻值；③重復第②步操作若干次，測得多組數據。（1）該小組用多用電表“×100”擋測熱敏電阻在100℃下的阻值，發現表頭指針偏轉的角度很大；為了準確地進行測量，應換到________擋（選填“×10”、“×1k”）；如果換擋后就用表筆連接熱敏電阻進行讀數，那么欠缺的實驗步驟是：________，補上該步驟后，表盤的示數如圖乙所示，則它的電阻是________Ω。實驗小組算得該熱敏電阻在不同溫度下的阻值，并據此繪得圖丙的R﹣t關系圖線，請根據圖線寫出該熱敏電阻的R﹣t關系________；（2）若把該熱敏電阻與電源（電動勢E=1.5V、內阻不計）、電流表（量程為5mA、內阻Rg=100Ω）、電阻箱R0串聯起來，連成如圖丁所示的電路，用該電阻作測溫探頭，把電流表的電流刻度改為相應的溫度刻度，就得到了一個簡單的“熱敏電阻測溫計”。①電流表刻度較大處對應的溫度刻度應該________（填“較大”或“較小”）；②若電阻箱的阻值取R0=220Ω，則電流表3mA處所對應的溫度刻度為________℃。 四、解答題13．一臺小型電動機在380V電壓下正常工作時，能將30kg的貨物在30s內勻速提升30m，通過它的電流是1A．除電動機線圈生熱，其它能量損失不計，求在此過程中：(1)拉力對貨物做功的功率;(2)電動機的輸出功率;(3)電動機線圈所產生的熱量．14．如圖所示的電路中，電源的電動勢E=12V，內電阻r＝1Ω，R1=1Ω，R2=6Ω，電動機的線圈電阻RM=1Ω，若開關S閉合后通過電源的電流I=3A，通過R2電流I2=1A  。求∶（1）R1的消耗電功率P1=？（2）電動機發熱功率？（3）電動機輸出的機械功率P出=？15．如圖所示，絕熱汽缸內封有一定質量的理想氣體，缸體質量M=200kg，活塞質量m=10kg，活塞面積為S=100cm2，。絕熱活塞與汽缸壁無摩擦且不漏氣，此時，缸內氣體的溫度為27℃，活塞位于汽缸正中，整個裝置都靜止。在汽缸內部有一個阻值R=3Ω的電阻絲（圖中沒畫出），電阻絲兩端的電壓U=12V。接通電源10s后斷開，活塞恰好靜止在缸口AB處。已知大氣壓恒為P0=1.0×105Pa，重力加速度g=10m/s2，若電阻絲產生的熱量全部被氣體吸收。求：(1)活塞恰好靜止在汽缸缸口AB處時，缸內氣體的溫度為多少攝氏度；(2)從接通電源到活塞恰好靜止在缸口AB處的過程中理想氣體的內能變化量。16．如圖所示，把長L=0.25m電阻R=4的導體棒置于磁感應強度B=1.0×10-2T的勻強磁強中，使導體棒和磁場方向垂直，若通過導體棒的電流I=2.0A。求：(1)導體棒所受安培力的大??；(2)1min內在導體棒上產生的熱量。
參考答案1．C【分析】當保險絲達到最大電流時電路中的總功率P=UI=220×10W=2200W【詳解】A．電飯煲和取暖器同時使用的功率1500W+750W=2250W>2200W不可以同時使用，A錯誤；B．電視機和空調器同時使用的功率250W+2000W=2250W>2200W不可以同時使用，B錯誤；C．電飯煲和電視機同時使用的功率1500W+250W=1750W<2200W可以同時使用，C正確；D．取暖器和空調器同時使用的功率750W+2000W=2750W>2200W不可以同時使用，D錯誤。故選C。2．C【詳解】A．直流電壓U=160V，理想電壓表示數110V，則將在R上的電壓為50V，根據歐姆定律可得電路的電流為
 選項A正確；B．電動機消耗的電功率為選項B正確；C．電動機輸出的機械功率為選項C錯誤；D．電動機工作1h所產生的熱量為選項D正確。本題選錯誤的，故選C。3．A【解析】【詳解】A、吸塵器是把電能轉化為動能，即機械能，故A對；B、充電器是把電能轉化為化學能存儲起來，故B錯；C、電水壺是把電能轉化為內能，故C錯；D、電冰箱是把電能實現了把熱量從低溫物體向高溫物體的傳遞，故D錯；4．B【詳解】如果導線電阻忽略時，燈接在恒定電壓的電源上功率是100W；因?yàn)閷?dǎo)線和燈泡串聯，當導線上電阻較大時，即電路中的電阻變大，由可知電路消耗的總功率變小，即小于100W，而導線上消耗的功率為9W，所以燈泡的實際功率只能小于91W.故選B.【點睛】本題考查電功率計算公式的應用，特別注意實際功率與額定功率的區別.5．B【詳解】A．庫侖借助扭秤裝置總結出了點電荷間相互作用的規律，故A錯誤；B．洛侖茲發現了磁場對運動電荷的作用規律，即洛倫茲力的特點，故B正確；C．奧斯特發現了電流的磁效應，故C錯誤；D．焦耳發現了電流通過導體時產生熱效應的規律，故D錯誤。故選B。6．C【解析】本題考查的是非純電阻中機械能與內能之間的關系.當電流表和電壓表示數為0.5 A和1.0 V時電動機停止工作,電路只有電動機的內阻消耗電能,其阻值Ω,選項D錯誤,選項C正確.當電動機正常工作時電流表和電壓表示數分別為2.0 A和15.0 V,此時電動機消耗的總功率P總=U2×I2="15.0×2.0=30.0" W,其中內阻消耗功率P內=I^2_2r=2.02×2="8.0" W,則輸出功率為22 W,選項A?B錯誤.7．A【詳解】A．電動機兩端的電壓整個電路中的電流所以電動機的輸入功率A正確；BC．電動機的熱功率則電動機的輸出功率BC錯誤；D．整個電路消耗的功率D錯誤。故選A。8．CD【分析】根據題圖可知，考查了非純電阻電路的電功，電功率的計算；根據電阻和電動機串聯，電流相等，對電阻R應用歐姆定律求出電流；根據P＝UI求出電動機的輸入功率，即電動機消耗的功率，根據Q＝I2rt求出電動機產生的熱量，電動機的輸出功率等于輸入功率減去電動機內部消耗的功率．【詳解】A、通過電動機的電流為：，故A錯誤；BCD、對電動機，電動機的輸入功率，發熱功率，輸出功率，電動機1分鐘內產生的熱量，故CD正確．【點睛】解決本題的關鍵會靈活運用歐姆定律，以及知道電動機的輸出功率等于輸入功率減去電動機內部消耗的功率．9．AC【解析】【詳解】電機和電阻并聯，當吹熱風時，電阻消耗的功率為P=P熱-P冷=1000-120W=880W，由P=U2/R可知，故A正確；電機為非純電阻電路故不能用P=U2/R求解，故B錯誤；當電吹風吹熱風時，電動機M和電熱絲R并聯，電動機的功率為120W，總功率為1000W，電熱絲消耗的功率為880W，電熱絲每秒鐘消耗的電能為880 J，電動機每秒消耗的電能為120J，故C正確，D錯誤；故選AC。【點睛】本題考查了電吹風的電路結構及電功率的計算問題；對于這類結合生活中的電器考查電路連接情況的題目，要結合串并聯電路的電流流向特點進行分析．10．BCD【詳解】A．在A、B兩端加電壓U后，注意到D點與B點是等電勢的，又在CD開路狀態時，R1上無電壓，故C、A兩點又是等勢的．可知此時C、D間的電壓與A、B兩端的電壓應該是一樣的，也為U。故A不符合題意。B．在C、D兩端加電壓U后，A、B間電壓即為電阻R2上的電壓．此時可求得A、B間電壓為：故B符合題意。C．注意到B、D之間是用無電阻導線連接的，所以，無論A、C間是否加電壓，B、D兩點始終是等電勢的．即B、D間電壓總為零。故C符合題意。D．在B、C間加電壓U，注意到B、D等電勢，故B、C之間的電壓就是C、D之間的電壓，所以C、D間電壓總是U。故D符合題意。故選BCD。11．上    左        A    【詳解】(1)[1]開關S接通1，電容器充電，根據電源的正負極可知電容器上極板帶正電。[2]開關S接通2，電容器放電，通過電流表的電流向左。(2)[3]充滿電后電容器所帶電荷量(3)[4]AB．電容器充電過程中，電流逐漸減小，隨著兩極板電荷量增大，電流減小的越來越慢，電容器充電結束后，電流減為0，A正確，B錯誤；CD．電容是電容器本身具有的屬性，根據電容的定義式可知，電荷量與電壓成正比，所以圖線應為過原點直線，CD錯誤。故選A。12．×10    歐姆調零    200        較小    80    【詳解】（1）[1][2]用多用表的“×100”倍率的擋位測熱敏電阻在室溫下的阻值，發現表頭指針偏轉的角度很大，說明電阻較小，換用小倍率的，所以換用“×10”倍率；換擋后，需重新歐姆調零。[3]電阻的阻值等于20×10Ω=200Ω[4]結合圖甲可知熱敏電阻阻值與溫度關系式為R=t+100（2）①[5]由閉合電路歐姆定律有E=Ig（R+R′+Rg）可見電流越小電阻越大，而電阻越大溫度則越高，即電流刻度較大處對應的溫度刻度應該較小。
②[6]若電阻箱阻值R′=220Ω時，代入E=Ig（R+R′+Rg）得熱敏電阻的阻值為R=180Ω結合圖甲可知熱敏電阻阻值與溫度關系式為R=t+100故此時對應的溫度數值為80℃。13．(1) 300W；(2) 300W；(3) 2400J．【詳解】(1)貨物勻速上升，故牽引力等于重力，故有：F=mg=30×10=300N；上升的速度為：v==1m/s；故牽引力的功率為：P=FV=300×1W=300W；(2)電動機的輸出功率為300W(3)由能量守恒定律可知：Q=UIt﹣mgh=380×1×30﹣300×30=2400J；【點睛】本題主要考查了能量守恒定律、非純電阻電路綜合應用．屬于容易題．解決這類問題關鍵要認識到能量轉換的關系，例如本題是一部分電能轉換成機械能（電動機的輸出功率），另一分電能轉換為內能（電動機線圈所產生的熱量）．14．（1）9W；（2）4W；（3）8W。【詳解】（1）根據功率表達式：代入數據得：P1=I2R1=32×1W=9W（2）通過電動機的電流：IM=I-I2=3A-1A=2A電動機內阻發熱功率：22×1W=4W（3）根據歐姆定律得：U2=I2R2=6V電動機的總功率：P=IMUM=2×6W=12W  電動機輸出的機械功率：P出=P-PM=2×6W-4W=8W15．(1)327℃；(2)180J【詳解】(1)由題意可知，氣體的體積增大為2倍，氣體發生等壓變化，由蓋呂薩克定律得解得T=2T0=600K缸內氣體溫度為t2=600?273=327℃(2)對氣缸，由平衡條件得Mg+P0S=PS解得P=3.0×105Pa活塞相對氣缸緩慢移動到缸口AB處中，氣體對氣缸做功則有代入數據可得W=?300J電阻絲在10s內產生的熱量由熱力學第一定律得ΔU=Q+W=480J?300J=180J即氣體的內能增大180J16．(1) ；(2)【詳解】(1)導體棒受到的安培力(2) 1min內在導體棒上產生的熱量
