高中物理人教版 (2019)必修 第三冊1 電路中的能量轉化課后作業題

這是一份高中物理人教版 (2019)必修 第三冊1 電路中的能量轉化課后作業題，共17頁。試卷主要包含了單選題，多選題，實驗題，解答題等內容，歡迎下載使用。

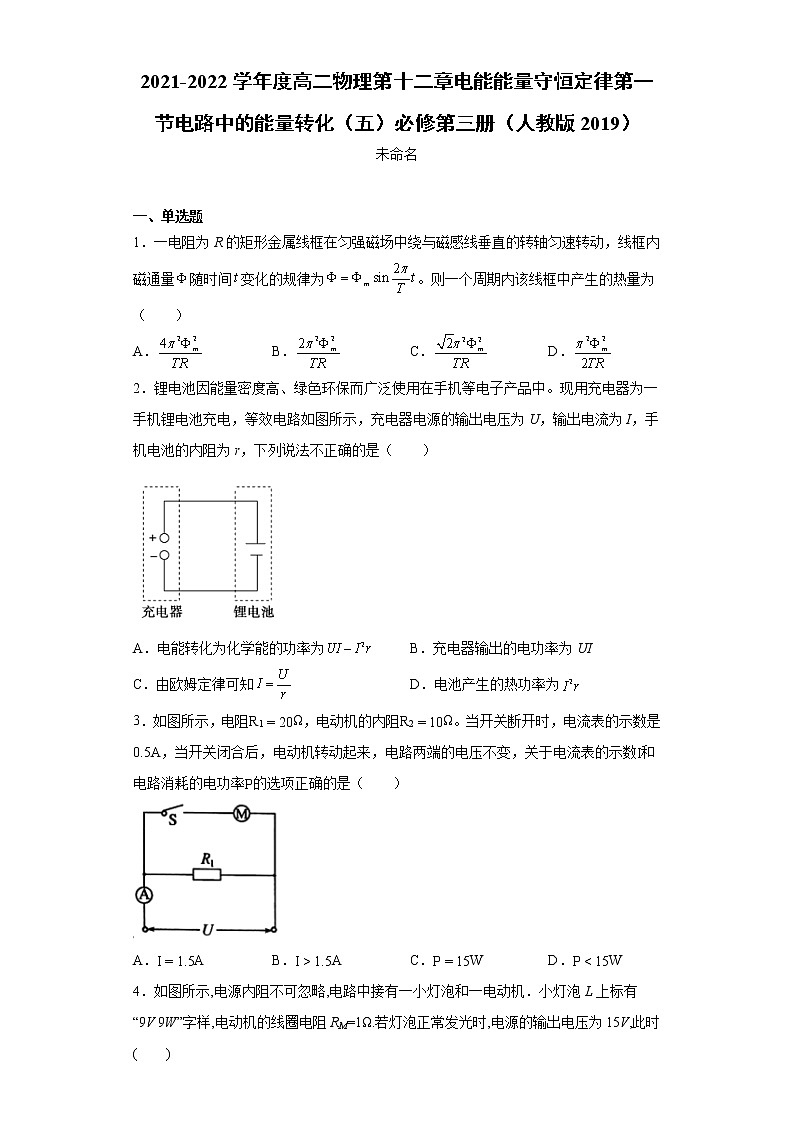

2021-2022學年度高二物理第十二章電能能量守恒定律第一節電路中的能量轉化（五）必修第三冊（人教版2019）未命名  一、單選題1．一電阻為R的矩形金屬線框在勻強磁場中繞與磁感線垂直的轉軸勻速轉動，線框內磁通量隨時間變化的規律為。則一個周期內該線框中產生的熱量為（　?。?/span>A． B． C． D．2．鋰電池因能量密度高、綠色環保而廣泛使用在手機等電子產品中。現用充電器為一手機鋰電池充電，等效電路如圖所示，充電器電源的輸出電壓為U，輸出電流為I，手機電池的內阻為r，下列說法不正確的是（　?。?/span>A．電能轉化為化學能的功率為 B．充電器輸出的電功率為UIC．由歐姆定律可知 D．電池產生的熱功率為3．如圖所示，電阻Ω，電動機的內阻Ω。當開關斷開時，電流表的示數是0.5A，當開關閉合后，電動機轉動起來，電路兩端的電壓不變，關于電流表的示數和電路消耗的電功率的選項正確的是（    ）A．A B．A C．W D．W4．如圖所示,電源內阻不可忽略,電路中接有一小燈泡和一電動機．小燈泡L上標有“9V 9W”字樣,電動機的線圈電阻RM=1Ω.若燈泡正常發光時,電源的輸出電壓為15V,此時(    )A．電動機的輸入功率為36WB．電動機的輸出功率為5WC．電動機的熱功率為6WD．整個電路消耗的電功率為15W5．如圖所示電路，電阻R = 3Ω，當開關K斷開時，電源內電路消耗功率與輸出功率之比為1：3；當 K閉合時，電源內電路消耗功率與輸出功率相等．則當K斷開和閉合時，電燈 L上消耗功率之比為 (     )A．4：9B．1：3C．9：4D．3：16．電動自行車越來越受到人們的歡迎，不少人用電動自行車替代了汽車上下班．使用之前，先對自行車車內的蓄電池進行充電．已知某款家庭經濟型小汽車每百公里平均油耗為7 L，每升汽油6.4元．家庭用電每度(1度＝1 kW·h)0.52元．小明家里某款電動自行車的一些主要參數如下表所示，假定電動自行車載人行駛時，受到的阻力是人與車總重力的0.02倍，小明自身質量為60 kg．下列說法正確的是(  )外形尺寸1 630 mm×600 mm×1 100 mm額定輸出功率100～200 W整車質量40 kg標準載重90 kg額定電壓36 V電池容量12 A·h欠壓保護31.5 V過流保護6 A一次充電連續行駛里程20 km充電時間4～8 h  A．小明騎電動自行車在水平路面上以6 m/s的速度勻速行駛時，電動自行車的輸出功率為100 WB．小明騎電動自行車在水平路面上勻速行駛時的最大速度為15 m/sC．額定電壓下，將完全沒電的電池充滿電需要耗電0.432度D．騎該電動自行車比開小汽車每行駛10 km節省4.26元7．如圖所示，一直流電動機與阻值R=10的電阻串聯接在電源上。電源電動勢E=36V、內阻不計，用理想電壓表測出電動機兩端的電壓U=18V，則（　?。?/span>A．電動機的內阻為10 B．通過電動機的電流為1.8AC．電動機的內阻消耗的功率為18W D．電動機的機械功率為32.4W 二、多選題8．如圖，電路中定值電阻阻值R大于電源內阻阻值r.將滑動變阻器滑片向下滑動，理想電壓表V1、V2、V3示數變化量的絕對值分別為、、，理想電流表A示數變化量的絕對值為，下列判斷正確的是A．V2的示數增大 B．電源輸出功率在增大C．與的比值不變 D．小于9．直流電動機在生產生活中有著廣泛的應用。如圖所示，一個直流電動機M 和電燈L 串聯后接在直流電源上，電動機內阻rM=0.5Ω，電燈燈絲電阻 R=6Ω（阻值認為不變），電源電動勢 E=12V，內阻不計，開關S閉合時電動機正常工作，電壓表讀數為 9V。則下列說法不正確的是（　?。?/span>A．流過電源的電流3AB．流過電動機的電流0.5AC．電動機的輸入功率等于2WD．電動機對外輸出的機械功率4.375W10．用如圖所示的實驗電路研究微型電動機的性能。當調節滑動變阻器的電阻R使電動機停止轉動時，電流表和電壓表的示數分別為I1＝0.5A和U1＝2.0V；重新調節滑動變阻器的電阻R使電動機正常轉動時，電流表和電壓表的示數分別為I2＝2.0A 和U2＝24V,則（　?。?/span>A．電動機內線圈電阻為R線＝4.0ΩB．電動機內線圈電阻為R線＝12ΩC．電動機正常轉動時輸出的機械功率為P機＝48WD．電動機正常轉動時輸出的機械功率為P機＝32W  三、實驗題11．某同學練習使用多用電表。(1)該同學使用多用電表測量某電阻時，選擇開關和指針位置如圖1所示，若他的操作是正確的，則該電阻的測量值為_____?。(2)該同學繼續用相同擋位測量另一電阻，發現指針偏轉角度過小。為了減小測量誤差，他再次進行測量前應該進行的操作是__________（從下列選項中挑出合理的步驟并按操作順序排列）。A．將紅表筆和黑表筆接觸B．把選擇開關旋轉到“×100”位置C．把選擇開關旋轉到“×1”位置D．調節歐姆調零旋鈕使表針指向歐姆零點(3)該同學注意到多用電表電阻的刻度線是不均勻的，而直流電流、電壓的刻度線是均勻的。他在課本上查閱到多用電表歐姆表的電路示意圖，如圖2所示。請根據歐姆表的電路示意圖，結合所學知識分析電阻的刻度線不均勻的原因_____________。12．電容器作為儲能器件，在生產生活中有廣泛的應用．對給定電容值為C的電容器充電，無論采用何種充電方式，其兩極間的電勢差u隨電荷量q的變化圖像都相同．（1）請在圖1中畫出上述u–q圖像．類比直線運動中由v–t圖像求位移的方法，求兩極間電壓為U時電容器所儲存的電能Ep．（___________）______（2）在如圖2所示的充電電路中，R表示電阻，E表示電源（忽略內阻）．通過改變電路中元件的參數對同一電容器進行兩次充電，對應的q–t曲線如圖3中①②所示．a．①②兩條曲線不同是______（選填E或R）的改變造成的；b．電容器有時需要快速充電，有時需要均勻充電．依據a中的結論，說明實現這兩種充電方式的途徑．__________________（3）設想使用理想的“恒流源”替換（2）中電源對電容器充電，可實現電容器電荷量隨時間均勻增加．請思考使用“恒流源”和（2）中電源對電容器的充電過程，填寫下表（選填“增大”、“減小”或“不變”）． “恒流源”（2）中電源電源兩端電壓________通過電源的電流________  四、解答題13．如圖所示，將一個絕熱的汽缸豎直放在水平桌面上，在汽缸內用一個活塞封閉一定質量的氣體在活塞上面放置一個物體，活塞和物體的總質量為m，活塞的橫截面積為已知外界的大氣壓為，不計活塞和汽缸之間摩擦在汽缸內部有一阻值為R的電阻絲，電源的電壓為U，在接通電源t時間后，發現活塞緩慢上升h高度已知重力加速度為g，求：外界對氣體做多少功；在這一過程中氣體的內能改變了多少？14．微型直流電動機的內阻一定,把它接入電壓為?1=3V . 的電路時,電動機不轉,測得此時流過電動機的電流是?1 ＝6?;若把電動機接入電壓為?2=2V . 的電路中,電動機正常工作,工作電流?2=1?,求:(1)電動機線圈的電阻R;(2)電動機正常工作時輸出的機械功率。15．英國物理學家焦耳通過一系列實驗發現，電流通過導體時會產生熱量，通過實驗建立起電阻與電流的熱效應規律——焦耳定律，如圖所示的各種家用電器都是運用了電流的熱效應。某家用電器正常工作時測得在內通過其導線橫截面的電荷量為。（1）求通過該家用電器的電流強度；（2）若該家用電器正常工作時的電阻為，求在內產生的熱量為多少焦耳？16．圖甲為一直流電動機提升重物的裝置圖，該直流電動機的電路結構可間化為圖乙用來保護電路的定值電阻的阻值為，電動機線圈屯阻為，當電動機勻速向上提升質量為10kg的重物時，圖中電壓表的示數為，而電壓表的示數為，電動機處于正常工作中取，求： 電流表的示數；重物上升的速度．
參考答案1．B【詳解】由可知，通過線框磁通量的最大值為，周期為，角速度為，線框?yàn)?/span>1匝，線框感應電動勢的最大值為由于線框在磁場繞軸轉動時產生的電流為正弦交流電，因此電動勢的有效值為由于線框勻速轉動，根據焦耳定律得線框在一個周期內產生的熱為ACD錯誤，B正確。故選B。2．C【詳解】AD．由焦耳定律可得電池產生的熱功率，根據能量守恒定律可知電能轉化為化學能的功率為，故AD正確，不符合題意；B．充電器輸出的電功率等于鋰電池消耗的總的電功率，即為，故B正確，不符合題意；C．因鋰電池將大部分電能轉化為化學能，小部分轉化為內能，屬非純電阻元器件，不滿足歐姆定律，，故C錯誤，符合題意。故選C。3．D【解析】【詳解】AB.當開關S斷開時，由歐姆定律得V。當開關S閉合后，通過的電流仍為0.5A，電動機的電流A，故電流表的電流A，故AB錯誤；CD.電路中電功率，故C錯誤，D正確。4．B【詳解】ABC．燈正常發光，電路中電流：電動機兩端電壓：電動機的輸入功率：電動機的熱功率：電動機的輸出功率：故B正確，AC錯誤．D．整個電路消耗的電功率： ，電源內阻不可忽略 ，，整個電路消耗的電功率大于15W．故D項錯誤．5．A【解析】【詳解】當K斷開時，只有燈泡連入電路，設電源電動勢為E，內阻為r，則，解得，當K閉合時，燈泡L與R并聯在電路中，且電源內電路消耗功率與輸出功率相等，故，聯立解得，當K斷開時電燈泡的電流為，而K閉合時通過燈泡的電流為，故閉合前后燈泡消耗的個電功率之比為，C正確．6．C【解析】【詳解】A.勻速行駛時，牽引力等于阻力，F＝f＝0.02×100×10 N＝20 N，輸出功率P＝F·v＝120 W，故A錯誤；B.最大輸出功率為200 W，故，故B錯誤；C.額定電壓下，將完全沒電的電池充滿電需要耗電W＝UIt＝36×12×10－3 kW·h＝0.432 kW·h，即0.432度，C正確；D.騎行電動自行車10 km耗電為W＝0.432 kW·h×0.5＝0.216 kW·h，需花費0.216×0.52元≈0.11元，小汽車每行駛10 km花費7×6.4×0.1元＝4.48元，騎電動自行車比開小汽車每行駛10 km節省4.37元，故D錯；7．B【詳解】AB．由題意可知則電路電流電動機不是純電阻電路，則電動機的內阻A錯誤，B正確；CD．電動機消耗的總功率為P=IU=1.8×18W=32.4W而內阻消耗的功率無法確定，可知電動機輸出的機械功率小于32.4W，選項CD錯誤。故選B。8．BC【詳解】A．理想電壓表內阻無窮大，相當于斷路，理想電流表內阻為零，相當短路，所以定值電阻R與變阻器串聯，電壓表V1、V2、V3分別測量R、路端電壓和變阻器兩端的電壓．當滑動變阻器滑片向下滑動時，接入電路的電阻減小，電路中電流增大，內電壓增大，路端電壓減小，則V2的示數減小，故A錯誤；B．當內外電阻相等時，電源的輸出功率最大，故當滑動變阻器滑片向下滑動時，外電阻越來越接近內阻，故電源的輸出功率在增大，故B正確；C．與的比值為r，不會改變，故C正確D．根據閉合電路歐姆定律得，則得而由于，則得故D錯誤．【點睛】本題是電路的動態分析問題，關鍵要搞清電路的結構，明確電表各測量哪部分電路的電壓或電流，根據閉合電路歐姆定律進行分析．9．AC【解析】電壓表讀數為 9V，則燈泡電壓為3V，則電路的電流：，選項A錯誤，B正確；電動機的輸入功率等于P=UI=9×0.5W=4.5W，選項C錯誤；電動機輸出功率：，選項D正確；此題選項不正確的選項，故選AC. 10．AD【詳解】AB．當電動機停止轉動時，相當于一個純電阻元件，根據歐姆定律可知，電動機內線圈的電阻為A正確，B錯誤；CD．當電動機正常轉動時，電動機消耗的電功率為電動機內線圈消耗的熱功率為故電動機輸出的機械功率為C錯誤，D正確。故選AD。11．    BAD    根據閉合電路歐姆定律可知通過表頭的電流，可見通過表頭的電流I與待測電阻Rx之間的關系為非線性關系，因此電阻的刻度線是不均勻的    【詳解】(1)［1］由圖可知選擇的是“×10”檔位，所以被測電阻為Rx=15×10Ω=150Ω(2)［2］歐姆表指針偏轉角度過小，說明所選擋位太小，應換大擋進行測量，應將旋轉開關K置于“×1k”，然后進行歐姆調零，再測電阻，因此合理是實驗步驟是：B、A、D。(3)［3］根據閉合電路歐姆定律可知通過表頭的電流可見通過表頭的電流I與待測電阻Rx之間的關系為非線性關系，電阻的刻度線是不均勻的，而是刻度值越大處刻度線越密。12．        R    要快速度充電時，只要減小圖2中的電阻R；要均勻充電時，只要適當增大圖2中的電阻R即可    增大    不變    不變    減小    【詳解】由電容器電容定義式得到圖象，類比圖象求位移求解電量，由圖3斜率解決兩種充電方式不同的原因和方法；根據電容器充電過程中電容器兩極板相當于電源解答(1)由電容器電容定義式可得：，整理得：，所以圖象應為過原點的傾斜直線，如圖：由題可知，兩極間電壓為U時電容器所儲存的電能即為圖線與橫軸所圍面積，即，當兩極間電壓為U時，電荷量為，所以；(2)a.由于電源內阻不計，當電容器充滿電后電容器兩端電壓即電源的電動勢，電容器最終的電量為：，由圖可知，兩種充電方式最終的電量相同，只是時間不同，所以①②曲線不同是R造成的；b.由圖3可知，要快速度充電時，只要減小圖2中的電阻R，要均勻充電時，只要適當增大圖2中的電阻R即可；(3)在電容器充電過程中在電容器的左極板帶正電，右極板帶負電，相當于另一電源，且充電過程中電量越來越大，回路中的總電動勢減小，當電容器兩端電壓與電源電動勢相等時，充電結束，所以換成“恒流源”時，為了保證電流不變，所以“恒流源兩端電壓要增大，通過電源的電流不變，在(2)電源的電壓不變，通過電源的電流減?。?/span>13．外界對氣體做功；  在這一過程中氣體的內能改變了【解析】【詳解】（1）設封閉氣體壓強為P，選活塞為研究對象，由受力平衡得：①活塞上升h高度的過程中，氣體對外做功大小為： ②外界對氣體做功為：③由①②③解得； ④（2）電阻絲在這段時間內的熱量為： ⑤由熱力學第一定律得：⑥由④⑤⑥得：【點睛】本題要求學生能正確審題，從題目中找出所需信息，再利用所學的物理規律列式計算，對學生的分析問題、解決問題能力要求較高．14．（1）0.5Ω（2）1.5W【解析】試題分析：在電動機不轉時，電動機相當于純電阻，根據歐姆定律可以求得電動機的線圈電阻；根據功率的公式P=UI，可以求得電動機的總功率；由求出熱功率；進一步可求出電動機工作時的輸出功率。（1）電動機不轉時，根據歐姆定律可得電動機內阻為： .（2）電動機正常工作時消耗的功率為：P=U2I2=2.0×1.0 W=2.0 W電動機正常工作時線圈電阻損耗的功率為： 電動機正常工作時輸出功率為： 點睛：本題主要考查了非純組問題，對于非純電阻電路，總功率和發熱功率的計算公式是不一樣，這一點必須記住。15．（1）；（2）【詳解】（1）由電流定義式代入數據得該家用電器的電流強度為;（2）時間由焦耳定律代入數據得在內產生的熱量為。16． 5A；．【解析】【分析】在計算電功率的公式中，總功率用來計算，發熱的功率用來計算，如果是計算純電阻的功率，這兩個公式的計算結果是一樣的，但對于電動機等非純電阻，第一個計算的是總功率，第二個只是計算發熱的功率，這兩個的計算結果是不一樣的．【詳解】（1）對電阻R，根據歐姆定律得：
（2）電動機的輸入功率為：
電動機的發熱功率為：
所以電動機的輸出功率，即機械功率為： W
又：
代入數據解得：【點睛】對于電功率的計算，一定要分析清楚是不是純電阻電路，對于非純電阻電路，總功率和發熱功率的計算公式是不一樣的．
