初中物理魯教版 (五四制)八年級上冊第一節 透 鏡習題課件ppt

這是一份初中物理魯教版 (五四制)八年級上冊第一節 透 鏡習題課件ppt，共40頁。PPT課件主要包含了答案呈現，習題鏈接，光斑110，乙透鏡發散，會聚小于，解如圖所示，乙透鏡，白紙刻度尺，會聚能力最強，會改變等內容，歡迎下載使用。

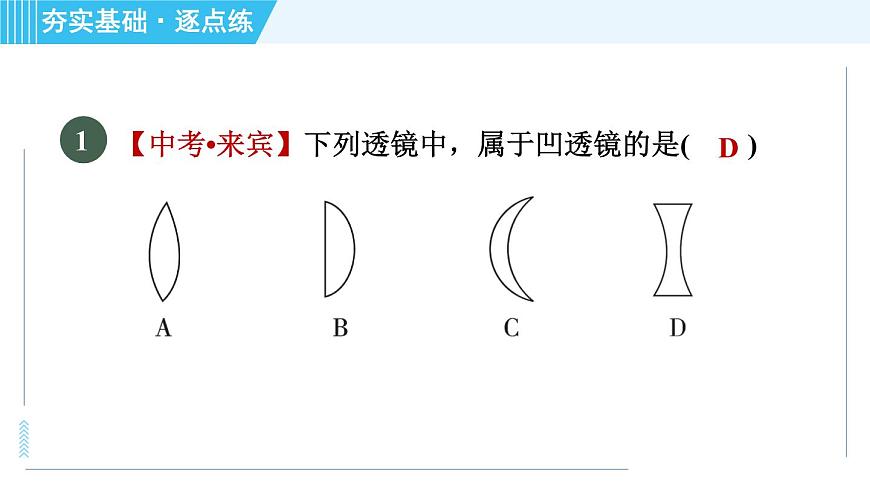

【中考?來賓】下列透鏡中，屬于凹透鏡的是(　　)

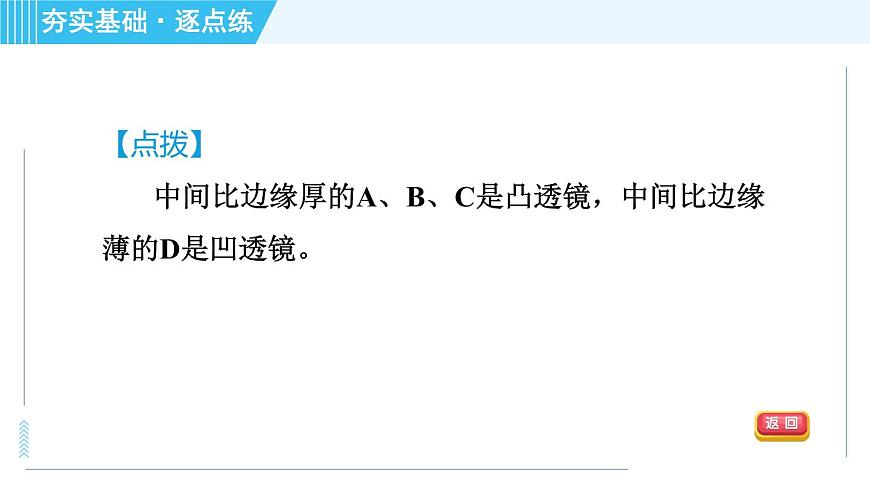

【點撥】中間比邊緣厚的A、B、C是凸透鏡，中間比邊緣薄的D是凹透鏡。

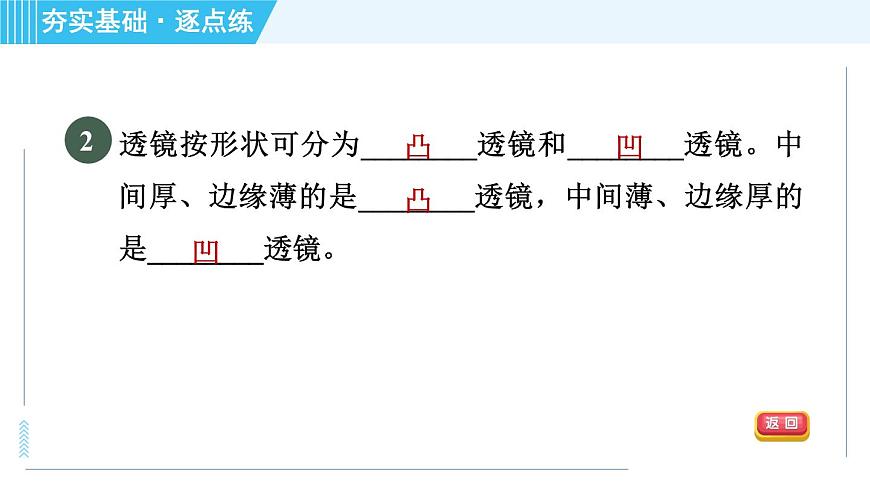

透鏡按形狀可分為________透鏡和________透鏡。中間厚、邊緣薄的是________透鏡，中間薄、邊緣厚的是________透鏡。

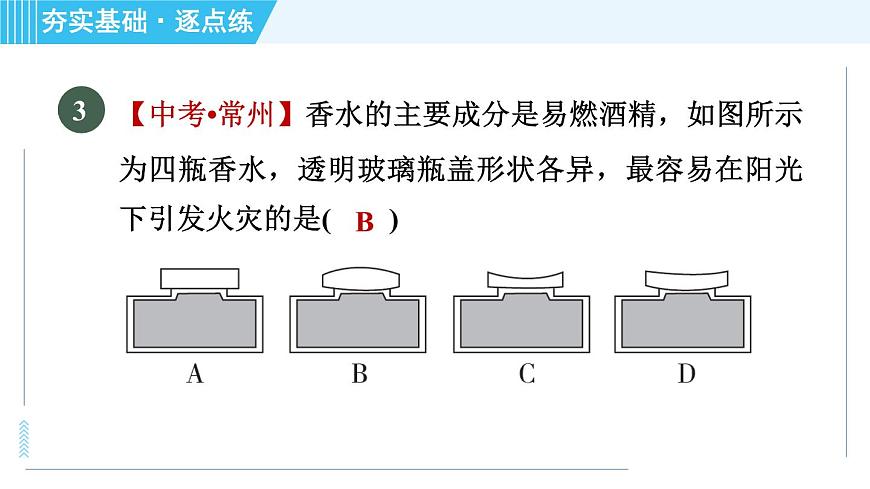

【中考?常州】香水的主要成分是易燃酒精，如圖所示為四瓶香水，透明玻璃瓶蓋形狀各異，最容易在陽光下引發火災的是(　　)

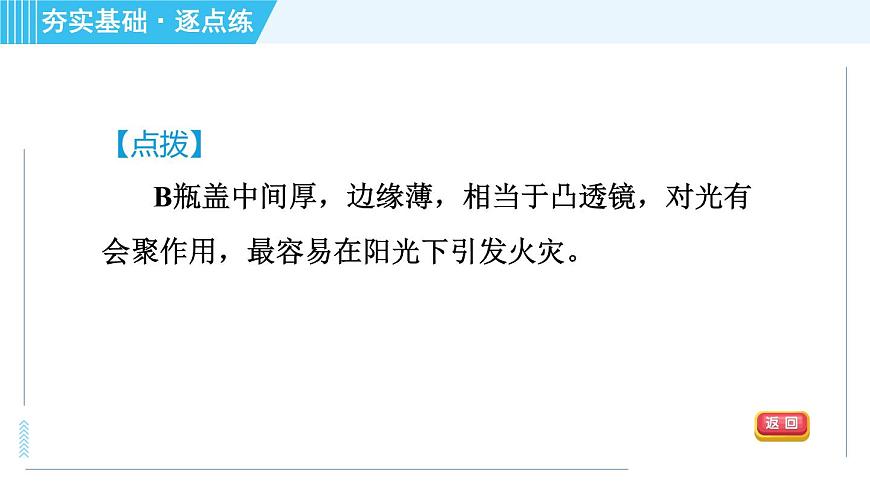

【點撥】B瓶蓋中間厚，邊緣薄，相當于凸透鏡，對光有會聚作用，最容易在陽光下引發火災。
【中考?徐州】如圖是把一副眼鏡放在太陽光下，在地面上看到的情形。由此可以判斷鏡片是(　　)A．凸面鏡 　　B．凹面鏡C．凸透鏡 　　D．凹透鏡
【2020?甘肅期末】在如圖所示的虛線框內各放置一個透鏡，兩束光通過透鏡前后的方向如圖所示，則(　　)A．甲為凹透鏡，乙為凸透鏡B．甲為凸透鏡，乙為凹透鏡C．甲、乙都為凸透鏡D．甲、乙都為凹透鏡
【點撥】由圖可知，光通過甲后折射光線變得發散了，所以甲是凹透鏡；光通過乙后折射光線變得會聚了，所以乙是凸透鏡。故選A?！?br/>【2020?湘西州】凸透鏡對光有會聚作用，凹透鏡對光有發散作用。正對著太陽光的放大鏡能夠在另一側的紙面上形成一個很小、很亮的光斑，并將紙烤焦。由此可知，放大鏡是________透鏡。
如圖所示的光路圖，正確的是(　　)
【點撥】根據凸透鏡和凹透鏡對三條特殊光線的作用直接判斷。
如圖所示，O點為凸透鏡的________，F(xiàn)點為凸透鏡的________，OF為凸透鏡的________。
________于凸透鏡主光軸的光線通過凸透鏡后會聚在主光軸上一點，這個點叫凸透鏡的________，凸透鏡的焦點有________個，焦點到凸透鏡光心的距離叫________。把光源放在凸透鏡的________處，通過凸透鏡后的光線會成為一束平行光線。
【2020?涼山州期末】如圖所示，一束平行于凸透鏡主光軸的光線通過凸透鏡后，在光屏上形成了一個最小、最亮的________，從圖中可知該凸透鏡的焦距是________ cm。
【點撥】平行于凸透鏡主光軸的光線的會聚點對應41.0 cm，光心對應30.0 cm，所以它的焦距f＝41.0 cm－30.0 cm＝11.0 cm。
關于凹透鏡，下列說法正確的是(　　)A．光線通過凹透鏡后一定是會聚的B．光線通過凹透鏡后一定是發散的C．凹透鏡可以使會聚光束延遲會聚D．凹透鏡可以使平行光線會聚
【點撥】凹透鏡可以使發散光束散得更開、會聚光束延遲會聚、平行光束散開。凸透鏡可以使發散光束發散程度減小、會聚光束提前會聚、平行光束變得會聚。注意：光線變得發散和發散光線不同。
【2020?永州】如圖所示，O為凸透鏡的光心，F(xiàn)為焦點，請將圖中兩條光線的光路補充完整。
【中考?自貢】有一點光源S，它在平面鏡中的像與凸透鏡的焦點F重合，S發出的一條光線經平面鏡反射后，反射光線為a，如圖所示。請在圖中畫出：(1)凸透鏡的焦點F。(2)點光源S的位置。(3)光線a經過凸透鏡后的折射光線。
【2020?郴州】畫出經過凹透鏡后的折射光線。
【中考?廣東】如圖所示，ab是經平面鏡反射后的一條光線。請在圖中畫出ab的入射光線和ab經凹透鏡折射后的折射光線。
在圖中虛線框內畫出適當類型的透鏡。
【點撥】凸透鏡對光線有會聚作用，故左圖中為凸透鏡；凹透鏡對光線有發散作用，故右圖中為凹透鏡。
如圖所示是兩束激光分別射向并通過甲、乙兩透鏡的傳播路徑。由圖可知：________是凹透鏡，它對光有________作用。
【點撥】由圖知，通過甲透鏡的光線與入射光線相比向主光軸靠攏，所以甲透鏡對光線有會聚作用，因此甲透鏡是凸透鏡。通過乙透鏡的光線與入射光線相比遠離主光軸，所以乙透鏡對光線有發散作用，因此乙透鏡是凹透鏡。
【中考?宜賓】如圖所示，將一個凸透鏡正對太陽光，其下方20 cm處的白紙上呈現出一個較小的光斑，這個現象提示我們：凸透鏡對光有________作用；若將該透鏡向紙面再靠近一小段距離的過程中，光斑一直變小，由此可以判斷該透鏡的焦距一定________(填“大于”“等于”或“小于”)20 cm。
【點撥】將一個凸透鏡正對太陽，其下方的白紙上呈現出一個較小的光斑，說明凸透鏡對光有會聚作用。F點為焦點，白紙最初距凸透鏡20 cm；若將該凸透鏡向紙面再靠近一小段距離，相當于白紙向左移動一小段距離，光斑一直變小，可見該透鏡的焦距一定小于20 cm，如圖所示。
【2020?山西模擬】小明有三塊厚薄不同但口徑相同的玻璃凸透鏡，他想用會聚能力最強的一塊制作“太陽能火柴”會聚太陽光，點燃干木柴。請你選擇適當?shù)钠鞑脑O計實驗幫他找出會聚能力最強的一塊凸透鏡。(1)實驗器材：____________________。
【點撥】需要用刻度尺測量焦距，故需要刻度尺；要利用凸透鏡和太陽在白紙上找到焦點，故需要凸透鏡和白紙。
(2)實驗步驟：___________________________________________________________________________________________________________________________________________________________________________________________________________________________。
①讓凸透鏡正對著太陽光，調整凸透鏡和
白紙間的距離，直到在白紙上會聚成一個最小、最亮
的光斑；②用刻度尺測量此光斑到凸透鏡光心的距離，
記為L1；③換用另外兩塊凸透鏡分別重復上述步驟，
測出光斑到凸透鏡光心的距離分別記為L2、L3
【點撥】讓凸透鏡正對著太陽光，要注意必須是正對，保證太陽光與凸透鏡的主光軸平行，調整凸透鏡和白紙之間的距離，直到在白紙上會聚成一個最小、最亮的光斑，利用刻度尺測出這個光斑到凸透鏡光心的距離，就是凸透鏡的焦距。
(3)實驗結論：__________________________________________________。
最厚的凸透鏡與白紙之間的距離最近，
【點撥】越厚的凸透鏡，其焦距越小，會聚能力越強。
【中考?無錫】某物理興趣小組利用透明橡皮膜、注射器、乳膠管、止水夾等器材制成凹凸形狀可改變的液體透鏡。
(1)在“探究凸透鏡對光線的作用”時，首先在兩個透明玻璃長方體容器中充入蚊香煙霧，然后將水注入透明橡皮膜，制成液體透鏡，再將液體透鏡放置在兩個玻璃容器之間，如圖所示，讓光線沿圖示方向射入玻璃容器，經透鏡折射后折射光線將__________(填“偏離”或“偏向”)主光軸。如果此時再用注射器向透明橡皮膜注水，改變液體透鏡的凸起程度，則折射光線偏折的程度__________(填“會改變”或“不改變”)，在玻璃容器中充入蚊香煙霧的目的是______________________。
