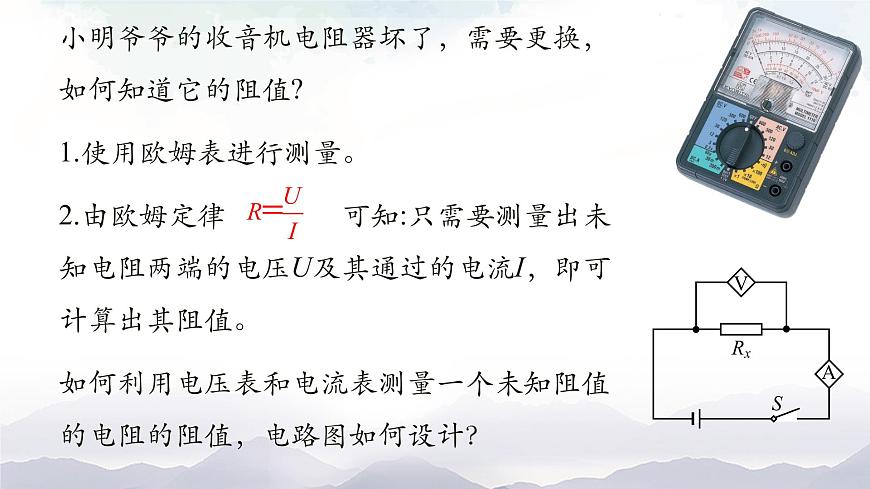

小明爺爺?shù)氖找魴C電阻器壞了，需要更換，如何知道它的阻值?1.使用歐姆表進行測量。2.由歐姆定律 可知:只需要測量出未知電阻兩端的電壓U及其通過的電流I，即可計算出其阻值。如何利用電壓表和電流表測量一個未知阻值的電阻的阻值，電路圖如何設計？

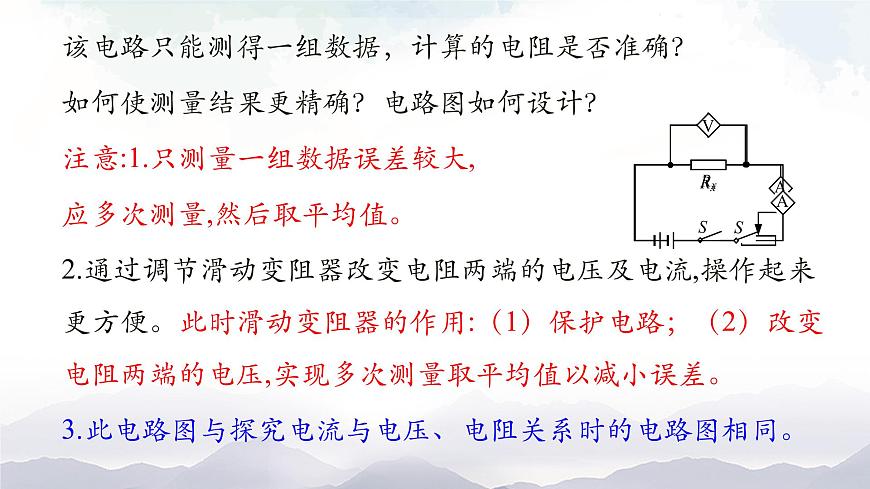

該電路只能測得一組數據，計算的電阻是否準確？如何使測量結果更精確？電路圖如何設計？注意:1.只測量一組數據誤差較大,應多次測量,然后取平均值。2.通過調節滑動變阻器改變電阻兩端的電壓及電流,操作起來更方便。此時滑動變阻器的作用:（1）保護電路；（2）改變電阻兩端的電壓,實現多次測量取平均值以減小誤差。3.此電路圖與探究電流與電壓、電阻關系時的電路圖相同。

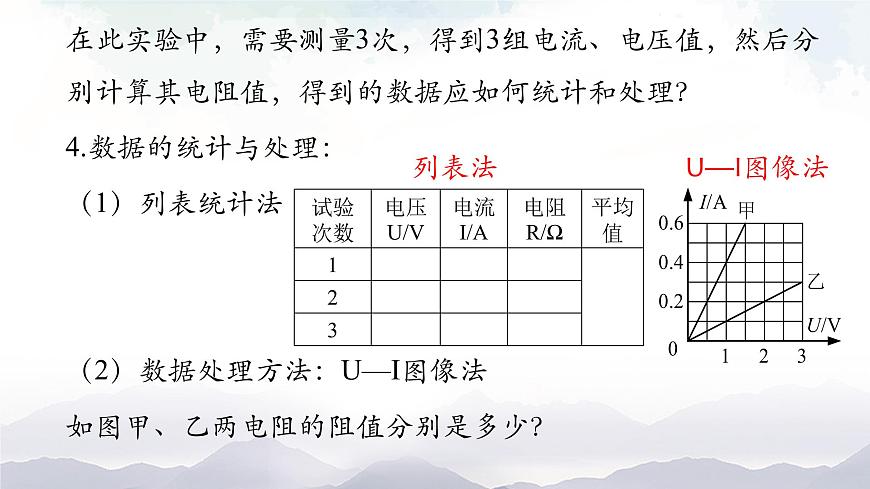

在此實驗中，需要測量3次，得到3組電流、電壓值，然后分別計算其電阻值，得到的數據應如何統計和處理？4.數據的統計與處理：（1）列表統計法（2）數據處理方法：U—I圖像法如圖甲、乙兩電阻的阻值分別是多少？
電流表外置，Rx測量偏小，適用于測量較小的電阻
電流表內置，Rx測量偏大，適用于測量較大的電阻
一、用電壓表和電流表測電阻

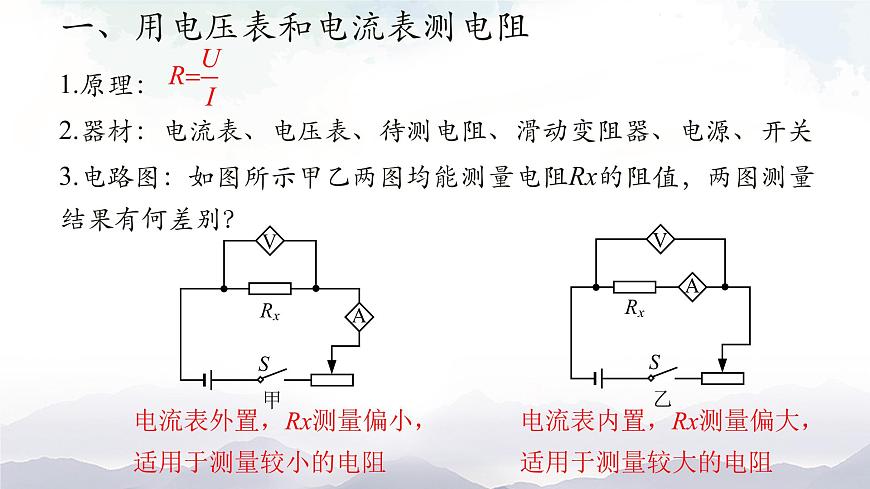

1.原理：2.器材：電流表、電壓表、待測電阻、滑動變阻器、電源、開關3.電路圖：如圖所示甲乙兩圖均能測量電阻Rx的阻值，兩圖測量結果有何差別？

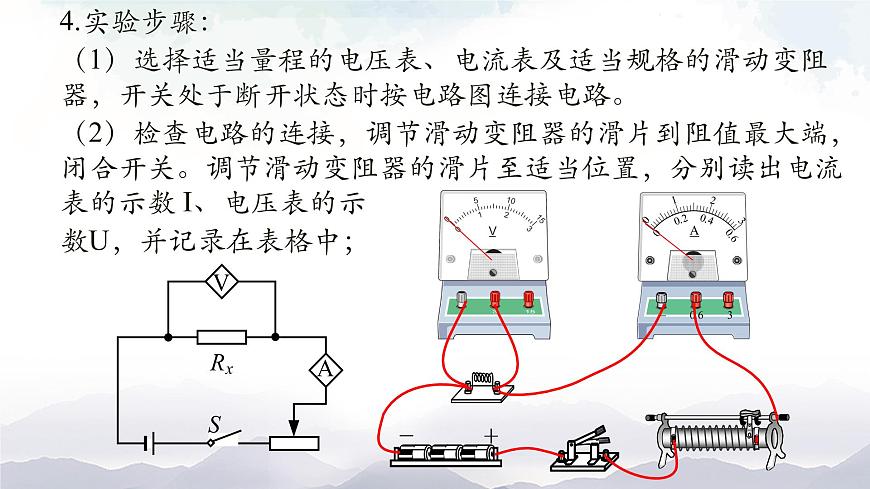

4.實驗步驟：（1）選擇適當量程的電壓表、電流表及適當規格的滑動變阻器，開關處于斷開狀態時按電路圖連接電路。（2）檢查電路的連接，調節滑動變阻器的滑片到阻值最大端，閉合開關。調節滑動變阻器的滑片至適當位置，分別讀出電流表的示數 I、電壓表的示數U，并記錄在表格中；

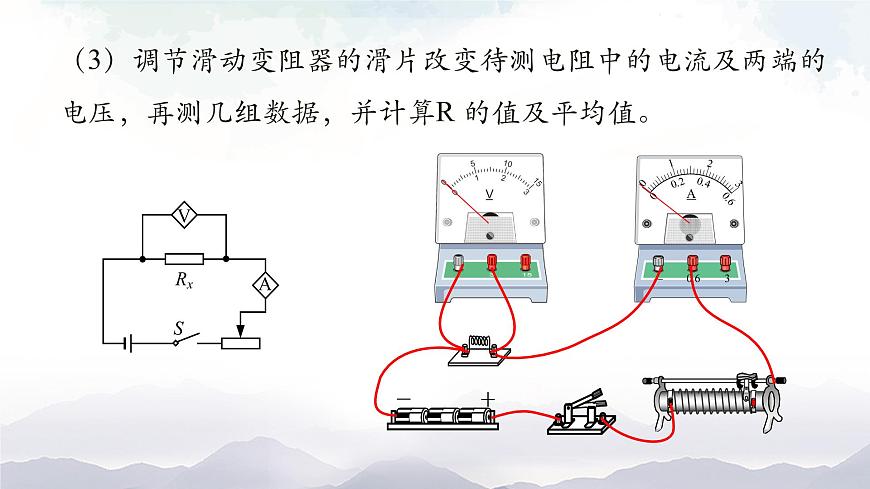

（3）調節滑動變阻器的滑片改變待測電阻中的電流及兩端的電壓，再測幾組數據，并計算R 的值及平均值。

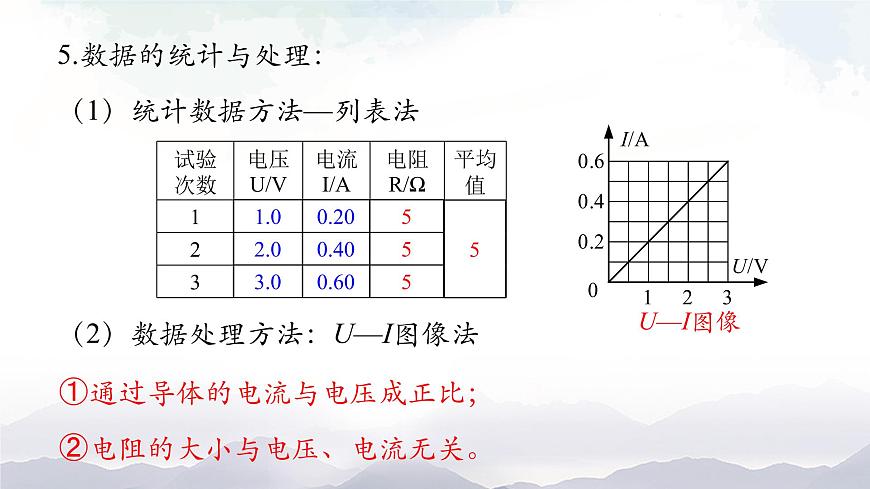

5.數據的統計與處理：（1）統計數據方法—列表法（2）數據處理方法：U—I圖像法
①通過導體的電流與電壓成正比；②電阻的大小與電壓、電流無關。
二、實驗探究 研究小燈泡的電阻
1.原理：2.器材：電流表、電壓表、小燈泡（2.5V）、滑動變阻器、開關、導線3.電路圖：
4.實驗步驟：（1）按照電路圖連接電路；（2）調節滑動變阻器使燈泡兩端的電壓分別為2V、2.5V、3.0V，并讀出電流值計算燈泡的電阻；
5.統計并分析數據6.結論：（1）燈絲溫度越高，小燈泡越亮，燈絲電阻越大，即：小燈泡的電阻隨溫度的升高而增大。（2）不能用多次測量求平均值的方法求小燈泡的電阻，計算小燈泡電阻的平均值無意義。
三、測量電阻的特殊方法
1.用一只電壓表和一個已知阻值的定值電阻R0測量未知電阻Rx的阻值（伏阻法）操作步驟：（1）閉合S、S1讀出電壓表的示數為Ux（2）閉合S、S2讀出電壓表的示數為U（3）計算：
2.用一只電流表和一個已知阻值的定值電阻R0測量未知電阻Rx的阻值（安阻法）操作步驟：（1）閉合S、S1讀出電流表的示數為I0（2）閉合S、S2讀出電流表的示數為Ix（3）計算：
3.用一只電壓表和一個已知最大電阻（ Rmax ）的滑動變阻器測量電阻（伏滑法）。操作步驟：（1）將滑片移到最右端閉合開關，此時電壓表的示數為U1；（2）將滑片移到最左端時電壓表的示數為U2；（3）計算：
4.用一只電流表和一個已知最大電阻（ Rmax ）的滑動變阻器測量電阻（安滑法）。操作步驟：（1）將滑片移到最右端閉合開關，此時電流表的示數為I1；（2）將滑片移到最左端時電流表的示數為I2；（3）計算：
5.用一只電流表和一個電阻箱測量電阻（等效法）。操作步驟：（1）斷開S1、閉合S2 ，讀出電流表的示數為Ix ；（2）斷開S2、閉合S1 ，調節電阻箱使電流表的示數仍為Ix；（3）讀出此時電阻箱的阻值即為Rx的阻值。
1．小強在測量某定值電阻的阻值時，將電流表______在電路中，將電壓表并聯在該電阻兩端；電流表和電壓表的示數如圖所示，則該電阻兩端的電壓是______V，阻值是______Ω。
2．導體A和B在同一溫度時，通過兩導體的電流與其兩端電壓關系如圖所示．則由圖可知導體A的電阻為______Ω；如果將A和B并聯后接在電壓為1.0V的電源兩端，則通過A和B的總電流為______A．
3．下列說法中，不正確的是A．相同的電壓加在阻值不同的導體兩端，電流一定不同B．用不同的電阻研究電流和電壓的關系，得到的結論都一樣C．同一電阻，它兩端電壓越大，通過它的電流也越大D．當加在某電阻兩端的電壓改變時，該電阻兩端的電壓與電流的比值也隨著改變
4．甲、乙兩地相距40km，在甲、乙兩地之間沿直線架設了兩條輸電線，已知所用的輸電線每千米的電阻為0.2Ω。現輸電線在某處發生了短路，為確定短路位置，檢修員在甲地利用電壓表、電流表、定值電阻R0和電源接成如圖所示電路進行測量。當電壓表的示數為3.0V，電流表的示數為0.5A，則短路位置離甲地的距離為A．7.5 kmB．15kmC．25kmD．30km
5．小明利用如圖所示的電路測Rx的電阻。連接好電路閉合開關后，無論怎樣調節滑動變阻器滑片，電流表指針幾乎無偏轉、電壓表示數接近電源電壓，出現這種情況的原因是A．Rx短路B．Rx斷路C．電流表斷路D．滑動變阻器斷路
6．在“伏安法測燈泡電阻”實驗中，小章發現當小燈泡兩端電壓減小時，它的亮度隨之減弱，測量的小燈泡電阻也相應減小，造成這一變化的合理解釋是A．導體電阻與導體兩端的電壓有關 B．根據歐姆定律，電流一定時，導體的電阻與電壓成正比 C．電壓減小時，通過小燈泡的電流不變，電阻減小 D．電壓減小時，小燈泡亮度變暗，溫度變低，電阻變小
7．某同學利用如圖所示的電路測量小燈泡的電阻。已知電源電壓恒為4.5V不變，小燈泡標有“2.5V”字樣，他記錄的實驗數據如下表所示。關于該同學的實驗，下列說法不合理的是A．電路圖中b是電壓表，a是電流表 B．小燈泡正常發光時的電阻是10.0Ω C．在測量小燈泡電阻阻值時要多次測量求平均值，減小誤差 D．滑動變阻器的最大阻值至少為40Ω
8.如圖所示是小成測量未知電阻Rx的實驗電路，電源兩端電壓不變，其中R0為阻值已知的定值電阻。當開關S、S1閉合，開關S2斷開時，電流表示數為I1；當開關S、S2閉合，開關S1斷開時，電流表示數為I2。則下列四個選項中，Rx的表達式正確的是 A.B. C.D.
9．如圖所示的電路，電源電壓均不變，R0為定值電阻，R為最大阻值已知的滑動變阻器，利用下列電路圖能夠測出待測電阻Rx阻值的是（ ）
10．某同學設計了以下四種電路，其中電源電壓不變且未知，R0是已知阻值的定值電阻。在實驗中不拆改電路的情況下，能夠測量出未知電阻Rx阻值的電路是A．只有①B．只有②③C．只有①②③D．①②③④都可以
11．為了檢測酒駕行為，如圖甲所示是小明設計一款酒精濃度檢測儀的電路圖，其電源電壓保持不變，R0為定值電阻，R為酒精氣體濃度傳感器（氣敏電阻），R的阻值與酒精濃度的關系如圖乙所示．接通電源，當傳感器酒精濃度增大時，下列說法正確的是A．電流表的示數變小B．電壓表的示數變大C．電流表的示數與電壓表的示數的比值變小D．電流表的示數與電壓表的示數的比值變大
12．如圖甲所示是電阻R和燈泡L的I﹣U圖像．由圖可知，電阻R的阻值是______Ω．將電阻R和燈泡L接在圖乙電路中，S閉合，電流表示數為0.3A，則電源電壓為______V．
13．小林用一個電流表和一個阻值為10Ω的電阻R0來測某未知電阻Rx的阻值，設計了如圖所示的電路，在只閉合S的情況下，電流表的示數為0.6A；再同時閉合S、S1時，電流表的示數為0.9A，電源電壓不變，求：（1）電源電壓；（2）電阻Rx的阻值．
