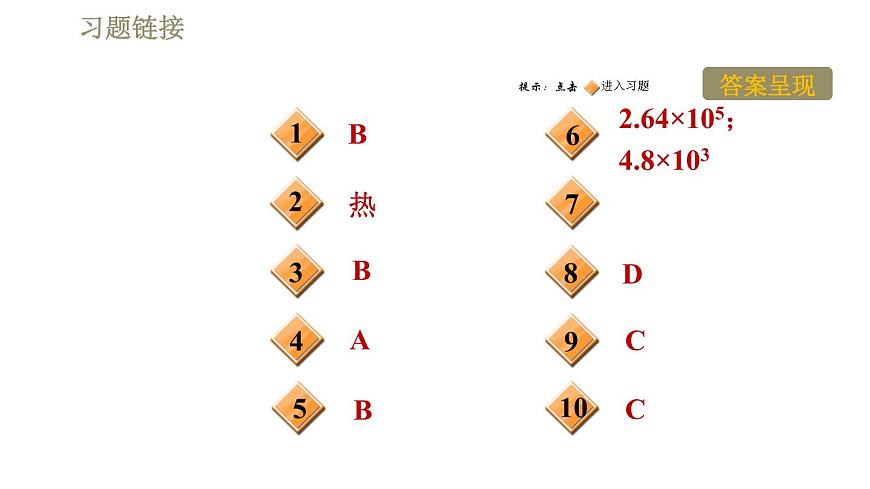

2.64×105；4.8×103

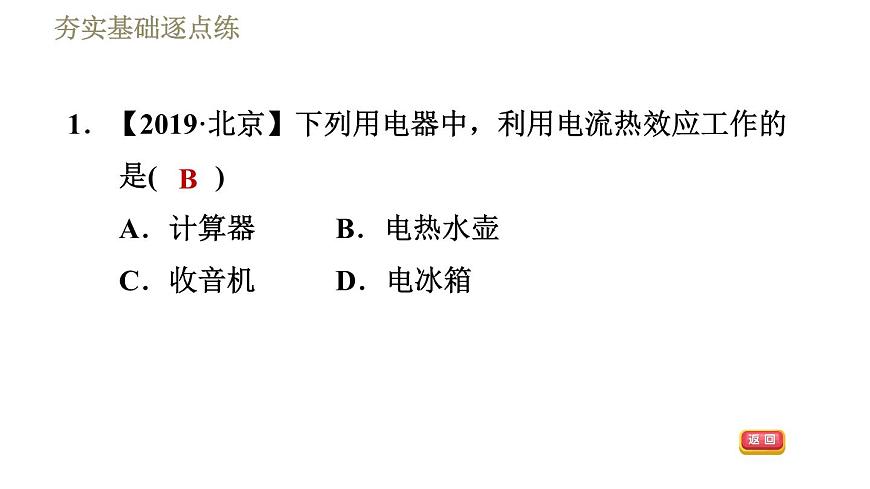

1．【2019·北京】下列用電器中，利用電流熱效應工作的是(　　)A．計算器 B．電熱水壺C．收音機 D．電冰箱

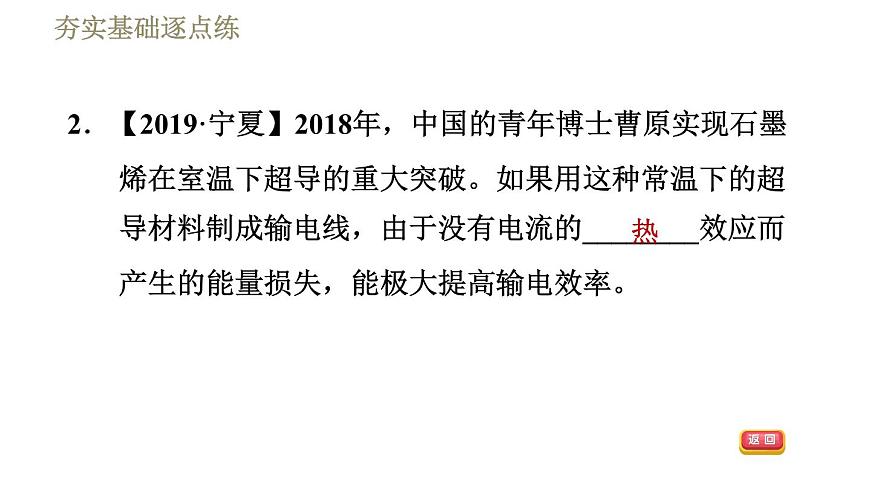

2．【2019·寧夏】2018年，中國的青年博士曹原實現石墨烯在室溫下超導的重大突破。如果用這種常溫下的超導材料制成輸電線，由于沒有電流的________效應而產生的能量損失，能極大提高輸電效率。

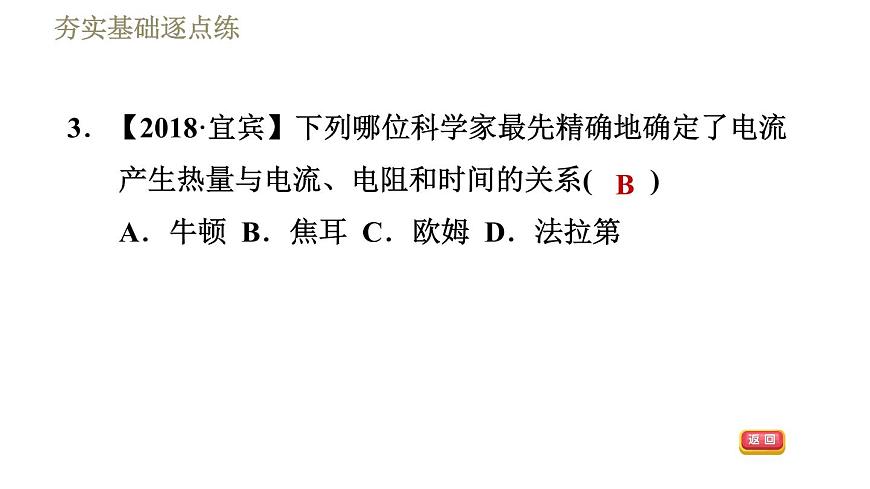

3．【2018·宜賓】下列哪位科學家最先精確地確定了電流產生熱量與電流、電阻和時間的關系(　　)A．牛頓 B．焦耳 C．歐姆 D．法拉第

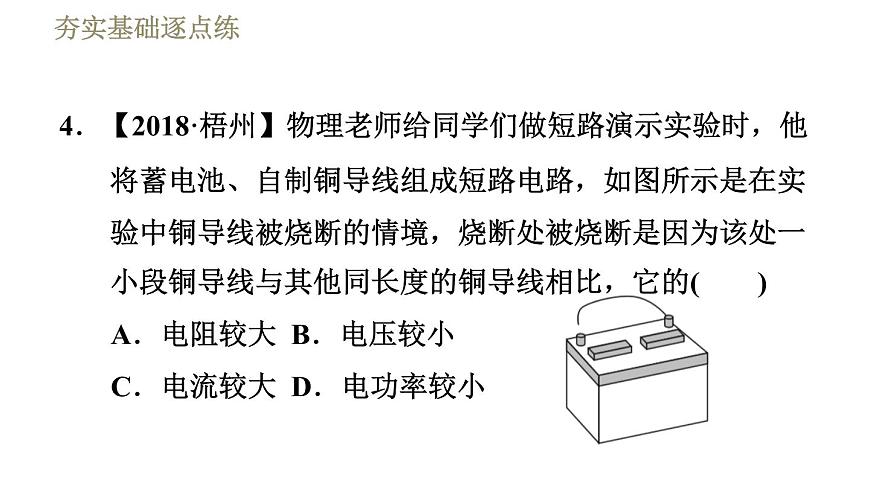

4．【2018·梧州】物理老師給同學們做短路演示實驗時，他將蓄電池、自制銅導線組成短路電路，如圖所示是在實驗中銅導線被燒斷的情境，燒斷處被燒斷是因?yàn)樵撎幰恍《毋~導線與其他同長度的銅導線相比，它的(　　)A．電阻較大 B．電壓較小C．電流較大 D．電功率較小

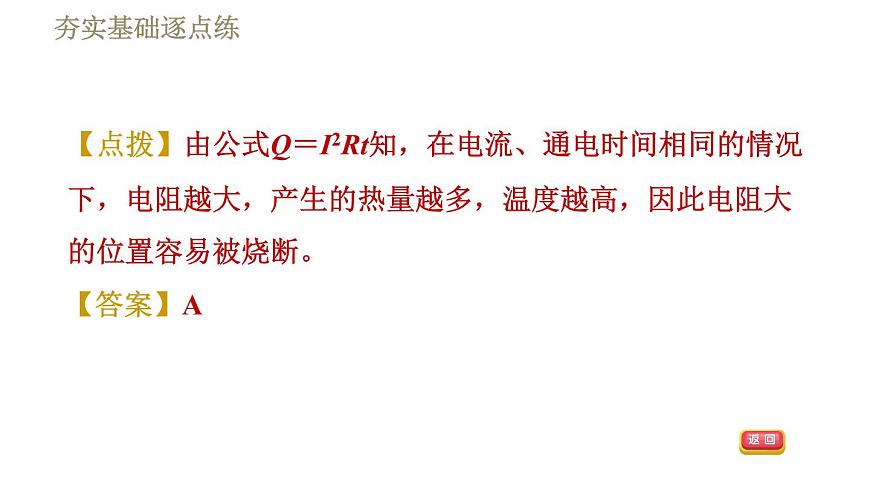

【點撥】由公式Q＝I2Rt知，在電流、通電時間相同的情況下，電阻越大，產生的熱量越多，溫度越高，因此電阻大的位置容易被燒斷。
5．【中考·河南】用同種材料制成兩段長度相等、橫截面積不同的圓柱形導體，甲比乙的橫截面積大，如圖所示，將它們串聯在電路中，通電一段時間后，比較甲、乙兩導體升高的溫度，下列判斷正確的是(　　)A．甲導體的溫度升高得多B．乙導體的溫度升高得多C．甲、乙兩導體升高的溫度相同D．條件不足，無法判斷
6．【2019·涼山】家用電風扇的電動機線圈電阻為2 Ω，正常工作時，通過的電流為2 A，通電10 min，電風扇消耗的電能為________J，線圈產生的熱量為_______J。
【點撥】電風扇消耗的電能W＝UIt＝220 V×2 A×600 s＝2.64×105 J。線圈產生的熱量Q＝I2Rt＝(2 A)2×2 Ω×600 s＝4.8×103 J。
7．【2019·重慶】如圖所示，電源電壓恒定，電阻R1為20 Ω，R2為10 Ω，閉合開關S，電流表A1、A2的示數分別為0.9 A和0.6 A。求：
(1)通過R1的電流。(2)通電10 s電阻R2產生的電熱。
解：通過R1的電流I1＝I－I2＝0.9 A－0.6 A＝0.3 A。
通電10 s電阻R2產生的電熱Q＝I22R2t＝(0.6 A)2×10 Ω×10 s＝36 J。
8．有些家用電器在使用過程中，溫度過高會損壞電器。下列家用電器中要防止電熱產生危害的是(　　)A．電飯煲 B．電熱水器 C．電熨斗 D．電視機
9．電流的熱效應在科研、生產、生活中被廣泛應用，但有時它也會給我們帶來危害，下列情況中不屬于防止電熱危害的是(　　)A．電視機的后蓋有許多孔B．電動機外殼有許多散熱片C．家電長時間停用，隔一段時間應通電一次D．電腦機箱內有小風扇
【點撥】電視機的后蓋有許多孔是為了把各電器元件產生的熱量及時散失掉。電流通過電動機產生的熱量是有害的，故要用散熱片散熱。家電長時間停用，隔一段時間應通電一次可防止家電受潮。過多的熱量會影響電腦的正常工作，機箱內有風扇就是為了散熱。
10．【2018·邵陽】將規格都是“220 V　180 W”的一臺電冰箱、一臺電腦和一床電熱毯，分別接入同一家庭電路中，若通電時間相同，則下列說法正確的是(　　)A．電冰箱產生的熱量最多B．電腦產生的熱量最多C．電熱毯產生的熱量最多D．三者產生的熱量一樣多
【點撥】不清楚不同用電器工作時能量轉化情況是解題錯誤的根源。
11．【2019·東營】如圖所示是物理實驗小組探究“電流通過導體產生熱量的多少與什么因素有關”的實驗裝置。兩個透明容器中封閉著等量的空氣，且都有一段電阻絲。將透明容器與U形管相連，接入電路。
(1)組裝之前，U形管內注入適量紅墨水，U形管________(填“屬于”或“不屬于”)連通器。
【點撥】圖中U形管內注入適量紅墨水，上端開口，下端相連通，屬于連通器。
(2)圖甲是探究在通電時間相同和________相同的情況下，導體產生的熱量與________大小是否有關的裝置。
【點撥】圖中阻值不同的電阻絲串聯在兩個密閉容器中，通過的電流和通電時間都相同，探究的是電流產生的熱量與電阻的關系。
(3)實驗中通過觀察____________的變化反映密閉空氣溫度的變化，在研究許多物理問題時都會用到這種方法，下列研究實例采用的研究方法與此相同的是________。A．探究電流與電壓、電阻的關系B．研究光的傳播時，引入“光線”C．?dāng)U散現象表明分子在不停地做無規則運動
【點撥】電流通過導體產生熱量的多少不能直接觀察，可以通過U形管液面高度差的變化來反映，采用的是轉換法。擴散現象表明分子在不停地做無規則運動，采用的也是轉換法。
【答案】U形管液面高度差；C
(4)由圖乙所示，電流表的示數為________A，在這種情況下，右側容器中定值電阻在10 s內產生的熱量是________J。
【點撥】圖中電流表選擇的是0～3 A量程，示數為2 A。右側容器中定值電阻在10 s內產生的熱量是Q＝I2Rt＝(2 A)2×5 Ω×10 s＝200 J。
(5)某實驗小組發現通電一段時間后，其中一個U形管中的液面高度幾乎不變，發生此現象的原因可能是______________________。
【點撥】由Q＝I2Rt可知，電阻絲R1和R2在相同時間內產生的熱量不同，則U形玻璃管中應該出現液面高度差；而其中一個U形玻璃管中液面高度幾乎不變，說明與此相連的空氣盒有可能漏氣，也可能是對應的容器內的電阻絲短路等。
【答案】透明容器密閉性不好(透明容器漏氣、對應電阻絲短路)　
12．【2019·攀枝花】如圖是探究電流通過導體時產生熱量的實驗，甲、乙兩套裝置中各有兩個相同的透明容器，其中密封著等量的空氣和一段電阻絲(阻值在圖中已標出)，U形管中裝有等量的液體，接通電源，觀察現象。
(1)實驗中通過觀察______________的變化來比較導體所產生熱量的多少，這里運用了________(填“轉換法”或“等效替代法”)的物理思想。
(2)用甲裝置進行實驗時，通過控制通電時間和電路中的________不變，來研究導體產生熱量與電阻的關系。
【點撥】甲圖中，兩個電阻絲串聯在電路中，電流相同，通電時間相同，電阻不同，探究的是電流產生熱量跟電阻的關系。
(3)在乙裝置中，C、D透明容器中產生熱量較多的是________容器。
【點撥】圖乙裝置中兩個5 Ω的電阻并聯后再與一個5 Ω的電阻串聯，根據通過右端兩個電阻的總電流和通過左端電阻的電流相等，即I右＝I左，而I右＝I內＋I(xiàn)外，則I左＞I內，容器內的電阻值都是5 Ω，通電一段時間，由公式Q＝I2Rt知，C容器中電流產生的熱量多。
13．【2019·南充】如圖，燈L標有“4 V　2 W”，R＝20 Ω，閉合開關S時，燈L正常發光(燈絲的電阻不受溫度影響)，電流表示數為________A，通電1 min電路中產生的熱量為________J。
【答案】0.7；168
14．【中考·益陽】如圖所示的電路中，定值電阻R1＝150 Ω、R2＝300 Ω。閉合開關S后，電流表A2的示數為5 mA。求：
(1)電阻R1兩端的電壓為多少？
解：由電路圖可知，閉合開關，R1與R2并聯，電流表A1測干路電流，電流表A2測R2支路的電流。(1)電阻R1兩端的電壓U1＝U2＝I2R2＝5×10－3 A×300 Ω＝1.5 V。
(2)電流表A1的示數為多少？
(3)電路工作5 min，R1產生的焦耳熱是多少？
