【學習目標】
1.通過實驗探究，熟悉控制變量法的應用，并得出電流與電壓的關系，電流與電阻的關系；
2.掌握電流跟電壓的關系及電流跟電阻的關系；
3.知道歐姆定律的內容、公式及相關的物理量的單位；
4.會運用歐姆定律進行簡單的計算。
【要點梳理】
知識點一：探究電流與電壓的關系
1．提出問題：電流與電壓有什么關系。
2．猜想與假設：電流與電壓成正比。
3．設計實驗：因電流與電壓、電阻均有關系，我們要研究電流與電壓的關系，應該采用控制變量法。
即保持電阻不變，改變電阻兩端的電壓，研究電流與電壓的關系。
器材：電流表、電壓表、定值電阻(2個)滑動變阻器、電源開關、導線
電路圖：

4．進行實驗：
①按圖連好電路，注意連接時開關要斷開，開關閉合之前要把滑動變阻器調到阻值最大處，實物圖如下所示。
②保持電阻R1=5不變，檢查電路后閉合開關，調節滑動變阻器，使電壓表的示數分別為1V、2V、3V，并讀出電流表相應的數值、填表。
R1=5Ω
改變電阻，使R2=10不變，調節滑動變阻器，使電壓表的示數分別為1V、2V、3V，并讀出電流表相應的數值、填表。
R2=10Ω

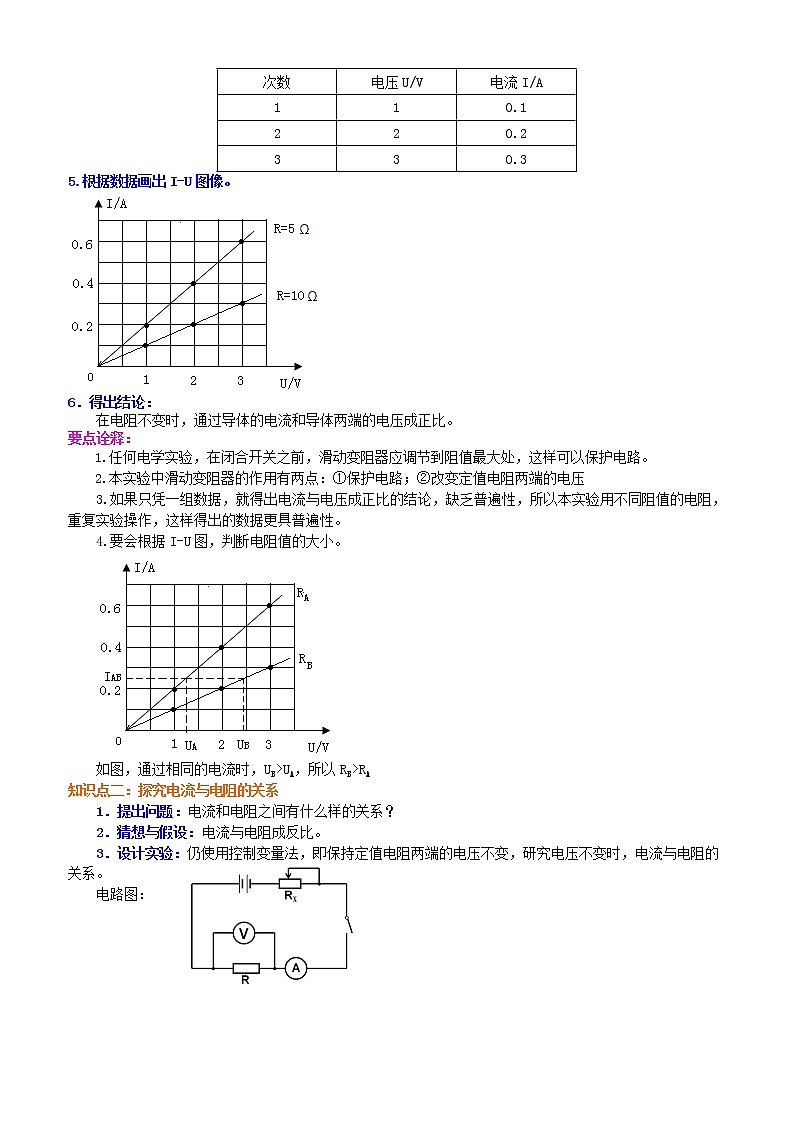

5.根據數據畫出I-U圖像。
6．得出結論：
在電阻不變時，通過導體的電流和導體兩端的電壓成正比。
要點詮釋：
1.任何電學實驗，在閉合開關之前，滑動變阻器應調節到阻值最大處，這樣可以保護電路。
2.本實驗中滑動變阻器的作用有兩點：①保護電路；②改變定值電阻兩端的電壓
3.如果只憑一組數據，就得出電流與電壓成正比的結論，缺乏普遍性，所以本實驗用不同阻值的電阻，重復實驗操作，這樣得出的數據更具普遍性。
4.要會根據I-U圖，判斷電阻值的大小。
如圖，通過相同的電流時，UB>UA，所以RB>RA
知識點二：探究電流與電阻的關系
1．提出問題：電流和電阻之間有什么樣的關系？
2．猜想與假設：電流與電阻成反比。
3．設計實驗：仍使用控制變量法，即保持定值電阻兩端的電壓不變，研究電壓不變時，電流與電阻的關系。
電路圖：

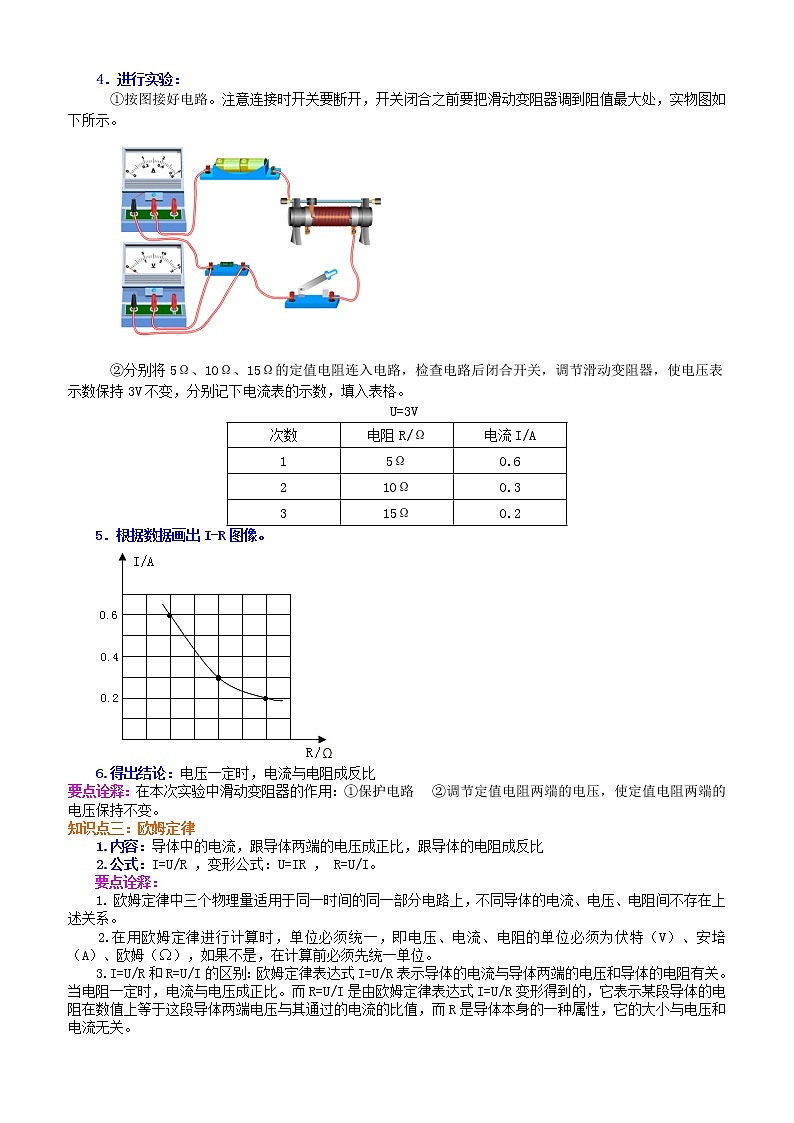

4．進行實驗：
①按圖接好電路。注意連接時開關要斷開，開關閉合之前要把滑動變阻器調到阻值最大處，實物圖如下所示。
②分別將5Ω、10Ω、15Ω的定值電阻連入電路，檢查電路后閉合開關，調節滑動變阻器，使電壓表示數保持3V不變，分別記下電流表的示數，填入表格。
U=3V
5．根據數據畫出I-R圖像。
6.得出結論：電壓一定時，電流與電阻成反比
要點詮釋：在本次實驗中滑動變阻器的作用：①保護電路 ②調節定值電阻兩端的電壓，使定值電阻兩端的電壓保持不變。
知識點三：歐姆定律
1.內容：導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比
2.公式：I=U/R ，變形公式：U=IR ， R=U/I。
要點詮釋：
1. 歐姆定律中三個物理量適用于同一時間的同一部分電路上，不同導體的電流、電壓、電阻間不存在上述關系。
2.在用歐姆定律進行計算時，單位必須統一，即電壓、電流、電阻的單位必須為伏特（V）、安培（A）、歐姆（Ω），如果不是，在計算前必須先統一單位。
3.I=U/R和R=U/I的區別：歐姆定律表達式I=U/R表示導體的電流與導體兩端的電壓和導體的電阻有關。當電阻一定時，電流與電壓成正比。而R=U/I是由歐姆定律表達式I=U/R變形得到的，它表示某段導體的電阻在數值上等于這段導體兩端電壓與其通過的電流的比值，而R是導體本身的一種屬性，它的大小與電壓和電流無關。
【典型例題】
類型一、探究電流與電壓、電阻的關系
1. 某小組在探究電流與電壓關系時，得到的實驗數據如下表：
(1) 分析數據發現：在______時，______跟______成______(填“正”或“反”)比。
(2)在坐標紙上畫出U-I關系圖。

(3) 在本實驗中，滑動變阻器的作用除了保護電路外，主要是__________________。
【思路點撥】本題是物理課上常用的控制變量法，注意不變量，也就是在一定的前提下，還要注意電壓和電流的因果關系，所以在表達時需注意。
【答案】(1)電阻一定；導體中的電流；導體兩端的電壓；正； (2) 如圖所示；(3)改變定值電阻兩端的電壓

【解析】(1)注意：在回答結論時一定要說上前提條件即電阻不變。由表格可知電流改變的倍數與電壓改變的倍數相等，即正比例關系。在結論中一定要說電流與電壓成正比，而不能說反。這是因?yàn)橛须妷翰庞须娏鳎妷菏且?，電流是果，因此結論一定要說電阻一定時，電流和電壓成正比。(2)做圖時，在坐標上描出對應的點連線即可以。因?yàn)殡妷喝魹?，電流也為0，所以該圖象過原點。
【總結升華】本題的主要意圖是考查描點作圖法、分析實驗結論的能力以及滑動變阻器在電路中的作用．
舉一反三：
【變式】（2014?大港區二模）某同學在探究“電阻上的電流跟兩端電壓的關系”時，利用如圖所示電路，在a、b兩點間分別接入定值電阻R1、R2，R1＞R2，通過調節滑動變阻器測得了多組數據，并根據數據繪制了兩個電阻的U-I關系圖象，圖中能正確反映兩個電阻大小關系的是（ ）
【答案】B
2. 小明同學，探究保持電壓不變時，電流跟電阻的關系，得到的數據如下表。
（1）分析表中的數據，可以得出的結論是： 。
（2）滑動變阻器R′在此實驗中的主要作用是： 。
【答案】（1）電壓一定時，通過導體的電流與導體的電阻成反比
（2）調節R′的阻值，保持電阻R兩端電壓不變
【解析】（1）從表中的數據知在電壓不變時，電阻增大到原來的幾倍，電流就減小到原來的幾分之一。所以電壓一定時，導體中的電流跟導體的電阻成反比。
（2）滑動變阻器的作用在這個實驗中有兩個，一是保護電路，二是保持電阻兩端的電壓不變。
【總結升華】此題目需要掌握電流跟跟電阻成反比是有前提的。學會對數據進行分析得出正確的結論。
舉一反三：
【變式】在研究“電流與電阻關系”實驗中，小明同學將5Ω的電阻換為10Ω的電阻后，他接著記下電流表的示數，發現電流由5Ω時的0.3A，變?yōu)?0Ω時的0.5A，于是他得出電流與電阻不成反比的結論，他這樣操作得出的結論是____________(填“正確”或“錯誤”)的。因?yàn)開_________________。
【答案】錯誤；他改變電阻后沒有保持電阻兩端的電壓不變。
【解析】我們?cè)谘芯侩娏髋c電阻的關系時，改變電阻后，新?lián)Q入的電阻兩端電壓會改變，必須調節滑動變阻器，使電阻兩端電壓保持不變，才能記錄電流值，得出正確結論。
類型二、歐姆定律
3.（2015?焦作一模）根據歐姆定律公式I=U/R可以導出R=U/I，由公式得出的正確結論是（ ）
A．導體電阻的大小跟導體兩端電壓成正比
B．導體電阻的大小跟導體中電流成反比
C．導體電阻的大小是由導體兩端的電壓和通過導體中的電流共同決定
D．導體的電阻是導體本身的一種性質，它的大小與導體兩端的電壓和導體中的電流無關
【思路點撥】電阻是導體本身所具有的性質，與通過它的電流、它兩端的電壓無關。其大小等于導體兩端的電壓與通過導體的電流之比。
【答案】D
【解析】導體電阻由導體材料、長度、橫截面積決定，與導體兩端的電壓和通過導體的電流無關，導體電阻在數值上等于導體兩端電壓與通過導體的電流之比，故D正確；故選D。
【總結升華】本題考查了電阻的性質，需要學生熟記電阻的定義和性質，從而正確求解。
4.某導體兩端加上6V的電壓時，通過導體的電流為0.3A，當導體中的電流為0.4A時，導體兩端電壓為多大？
【答案】方法一：由得到，導體的電阻
當導體中的電流為0.4A時，導體兩端電壓
方法二：因?yàn)?，又因?yàn)椤?br>所以：
可得：
【解析】該導體兩端加上一定的電壓時，導體中相應地有一定的電流，如導體中的電流發生改變時，必然是導體兩端的電壓發生了改變，導體的電阻是一個定值。所以可以先根據導體兩端加上6V的電壓時，通過導體的電流為0.3A，利用歐姆定律公式算出電阻R，再根據這個不變的電阻和導體中的電流為0.4A，利用歐姆定律，即可求出這時導體兩端的電壓。
【總結升華】在利用歐姆定律計算時，要注意歐姆定律的適用條件必須是同一導體或者同一部分電路。采用比例方法，可以不必算出導體的電阻，顯的更為簡捷。
次數
電壓U/V
電流I/A
1
1
0.2
2
2
0.4
3
3
0.6
次數
電壓U/V
電流I/A
1
1
0.1
2
2
0.2
3
3
0.3
次數
電阻R/Ω
電流I/A
1
5Ω
0.6
2
10Ω
0.3
3
15Ω
0.2
R=10Ω
電壓U/V
2
4
6
電流I/A
0.2
0.4
0.6
電阻R/Ω
5
6
10
15
20
30
電流I/A
0.6
0.5
0.3
0.2
0.15
0.1
