2020年吉林省長春市中考物理試卷

這是一份2020年吉林省長春市中考物理試卷，共14頁。試卷主要包含了單選題，填空題，計算題，綜合題等內容，歡迎下載使用。
?

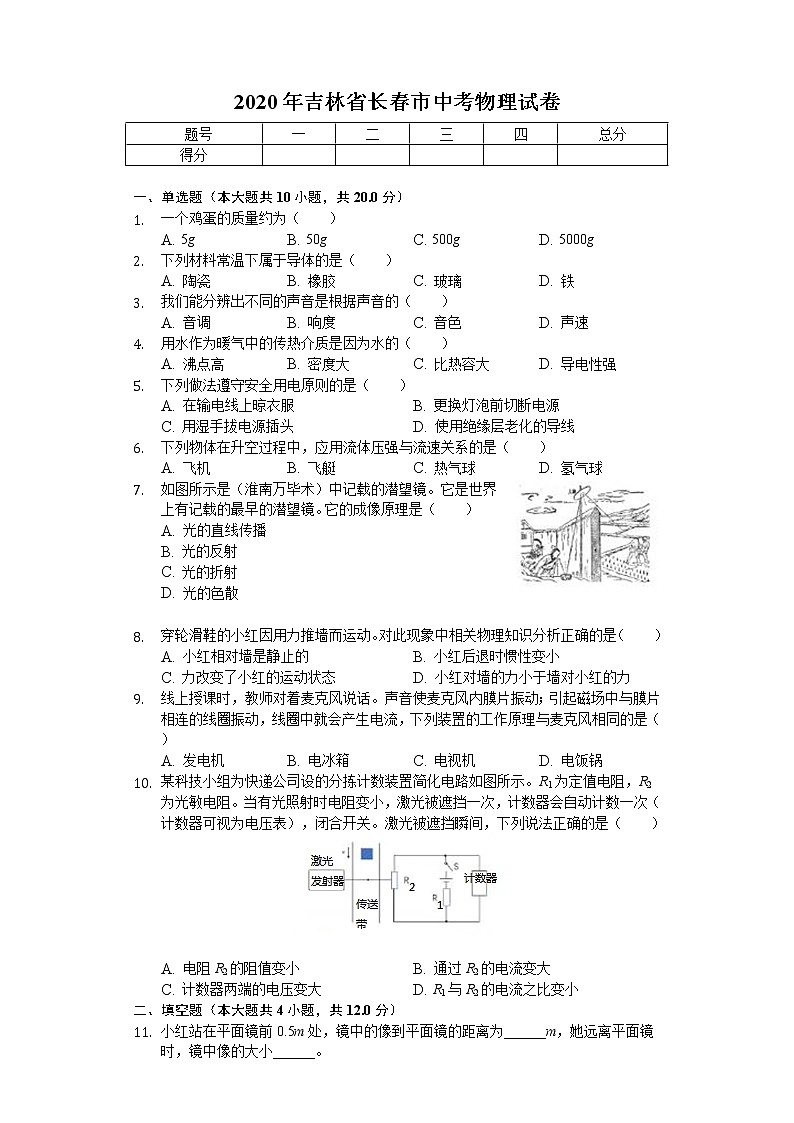

2020年吉林省長春市中考物理試卷
題號
一
二
三
四
總分
得分






一、單選題（本大題共10小題，共20.0分）
1. 一個雞蛋的質量約為（　?。?br /> A. 5g B. 50g C. 500g D. 5000g
2. 下列材料常溫下屬于導體的是（　?。?br /> A. 陶瓷 B. 橡膠 C. 玻璃 D. 鐵
3. 我們能分辨出不同的聲音是根據聲音的（　?。?br /> A. 音調 B. 響度 C. 音色 D. 聲速
4. 用水作為暖氣中的傳熱介質是因為水的（　　）
A. 沸點高 B. 密度大 C. 比熱容大 D. 導電性強
5. 下列做法遵守安全用電原則的是（　?。?br /> A. 在輸電線上晾衣服 B. 更換燈泡前切斷電源
C. 用濕手拔電源插頭 D. 使用絕緣層老化的導線
6. 下列物體在升空過程中，應用流體壓強與流速關系的是（　?。?br /> A. 飛機 B. 飛艇 C. 熱氣球 D. 氫氣球
7. 如圖所示是（淮南萬畢術）中記載的潛望鏡。它是世界上有記載的最早的潛望鏡。它的成像原理是（　?。?br /> A. 光的直線傳播
B. 光的反射
C. 光的折射
D. 光的色散


8. 穿輪滑鞋的小紅因用力推墻而運動。對此現象中相關物理知識分析正確的是（　?。?br /> A. 小紅相對墻是靜止的 B. 小紅后退時慣性變小
C. 力改變了小紅的運動狀態 D. 小紅對墻的力小于墻對小紅的力
9. 線上授課時，教師對著麥克風說話。聲音使麥克風內膜片振動；引起磁場中與膜片相連的線圈振動，線圈中就會產生電流，下列裝置的工作原理與麥克風相同的是（　?。?br /> A. 發電機 B. 電冰箱 C. 電視機 D. 電飯鍋
10. 某科技小組為快遞公司設的分揀計數裝置簡化電路如圖所示。R1為定值電阻，R2為光敏電阻。當有光照射時電阻變小，激光被遮擋一次，計數器會自動計數一次（計數器可視為電壓表），閉合開關。激光被遮擋瞬間，下列說法正確的是（　?。?br />
A. 電阻R2的阻值變小 B. 通過R2的電流變大
C. 計數器兩端的電壓變大 D. R1與R2的電流之比變小
二、填空題（本大題共4小題，共12.0分）
11. 小紅站在平面鏡前0.5m處，鏡中的像到平面鏡的距離為______m，她遠離平面鏡時，鏡中像的大小______。

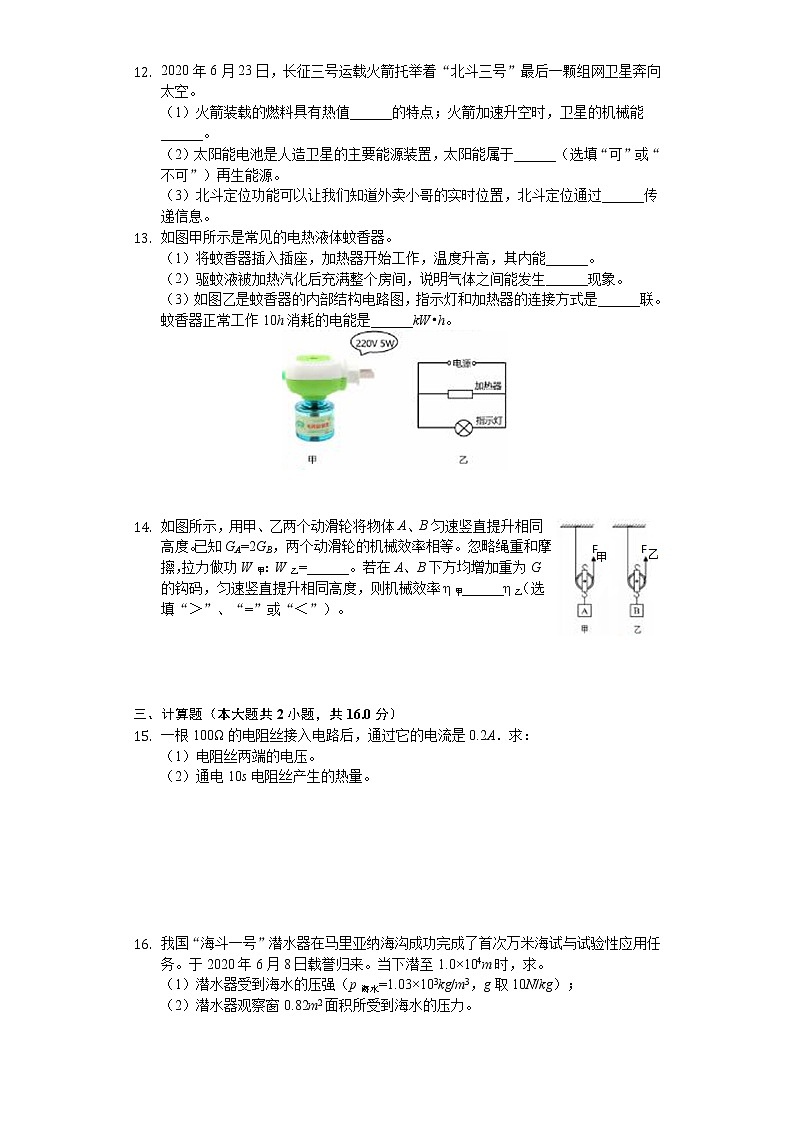

12. 2020年6月23日，長征三號運載火箭托舉著“北斗三號”最后一顆組網衛星奔向太空。
（1）火箭裝載的燃料具有熱值______的特點；火箭加速升空時，衛星的機械能______。
（2）太陽能電池是人造衛星的主要能源裝置，太陽能屬于______（選填“可”或“不可”）再生能源。
（3）北斗定位功能可以讓我們知道外賣小哥的實時位置，北斗定位通過______傳遞信息。
13. 如圖甲所示是常見的電熱液體蚊香器。
（1）將蚊香器插入插座，加熱器開始工作，溫度升高，其內能______。
（2）驅蚊液被加熱汽化后充滿整個房間，說明氣體之間能發生______現象。
（3）如圖乙是蚊香器的內部結構電路圖，指示燈和加熱器的連接方式是______聯。蚊香器正常工作10h消耗的電能是______kW?h。


14. 如圖所示，用甲、乙兩個動滑輪將物體A、B勻速豎直提升相同高度。已知GA=2GB，兩個動滑輪的機械效率相等。忽略繩重和摩擦，拉力做功W甲：W乙=______。若在A、B下方均增加重為G的鉤碼，勻速豎直提升相同高度，則機械效率η甲______η乙（選填“＞”、“=”或“＜”）。





三、計算題（本大題共2小題，共16.0分）
15. 一根100Ω的電阻絲接入電路后，通過它的電流是0.2A．求：
（1）電阻絲兩端的電壓。
（2）通電10s電阻絲產生的熱量。







16. 我國“海斗一號”潛水器在馬里亞納海溝成功完成了首次萬米海試與試驗性應用任務。于2020年6月8日載譽歸來。當下潛至1.0×104m時，求。
（1）潛水器受到海水的壓強（p海水=1.03×103kg/m3，g取10N/kg）；
（2）潛水器觀察窗0.82m2面積所受到海水的壓力。

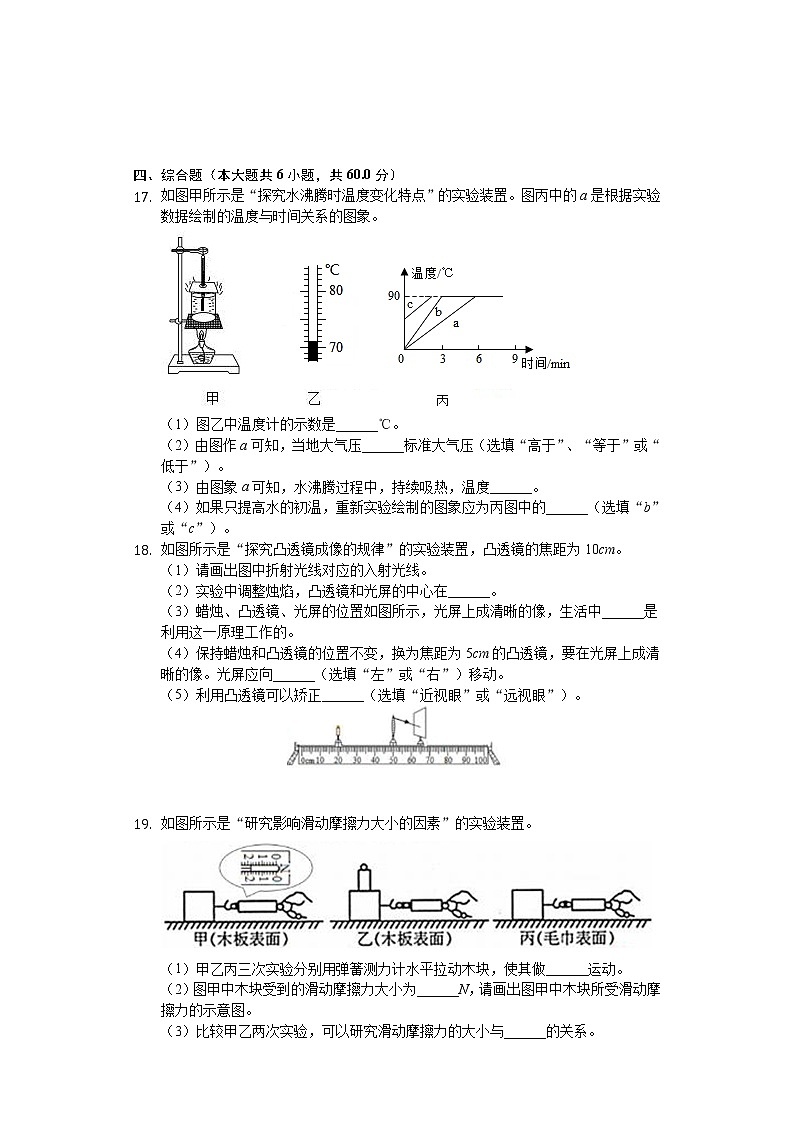

四、綜合題（本大題共6小題，共60.0分）
17. 如圖甲所示是“探究水沸騰時溫度變化特點”的實驗裝置。圖丙中的a是根據實驗數據繪制的溫度與時間關系的圖象。

（1）圖乙中溫度計的示數是______℃。
（2）由圖作a可知，當?shù)卮髿鈮篲_____標準大氣壓（選填“高于”、“等于”或“低于”）。
（3）由圖象a可知，水沸騰過程中，持續吸熱，溫度______。
（4）如果只提高水的初溫，重新實驗繪制的圖象應為丙圖中的______（選填“b”或“c”）。
18. 如圖所示是“探究凸透鏡成像的規律”的實驗裝置，凸透鏡的焦距為10cm。
（1）請畫出圖中折射光線對應的入射光線。
（2）實驗中調整燭焰，凸透鏡和光屏的中心在______。
（3）蠟燭、凸透鏡、光屏的位置如圖所示，光屏上成清晰的像，生活中______是利用這一原理工作的。
（4）保持蠟燭和凸透鏡的位置不變，換為焦距為5cm的凸透鏡，要在光屏上成清晰的像。光屏應向______（選填“左”或“右”）移動。
（5）利用凸透鏡可以矯正______（選填“近視眼”或“遠視眼”）。


19. 如圖所示是“研究影響滑動摩擦力大小的因素”的實驗裝置。

（1）甲乙丙三次實驗分別用彈簧測力計水平拉動木塊，使其做______運動。
（2）圖甲中木塊受到的滑動摩擦力大小為______N，請畫出圖甲中木塊所受滑動摩擦力的示意圖。
（3）比較甲乙兩次實驗，可以研究滑動摩擦力的大小與______的關系。
（4）北方城市常常在下大雪后將煤渣均勻的鋪在地面上來增大摩擦，這是應用______兩次實驗得出的結論。
20. 如圖甲所示是測量額定電壓為6V的某電阻元件電功率的電路。

（1）請用筆畫線代替導線將電路連接完整。
（2）閉合開關，調節滑動變阻器，直到電阻元件正常工作，記錄實驗數據并繪制I-U圖象如圖乙所示。由圖象可知，電阻元件的額定功率為______W。
（3）分析圖象發現，通過電阻元件的電流與其兩端的電壓不成正比，原因是______。
（4）若在調節滑動變阻器的過程中。突然電流表示數變?yōu)榱?，電壓表示?shù)接近電源電壓，分析可知______發生了斷路。
21. 小明根據杠桿平衡條件在家測量某液體的密度，其裝置放在水平面上。如圖所示，輕質杠桿OA和BC垂直固定在一起，BC壓在電子秤上，O為支點，且測量過程中O點和C點位置保持不變。
（1）調節杠桿OA在水平位置平衡，其目的是______。
（2）將一個質量不計的礦泉水瓶裝滿水，用細線將礦泉水懸掛在OA的D點上，記錄此時電子秤的示數為m，測量懸掛點D到O的距離為L1。
（3）取下裝水的礦泉水瓶，將另一個完全相同的礦泉水瓶裝滿待測液體，用細線將礦泉水瓶懸掛在D點。此時電子秤的示數小于m，則待測液體的密度______水的密度（選填“大于”，“等于“或“小于”），向______（選填“左”或“右”）移動懸掛點的位置，直到電子秤的示數仍為m，測量此時懸掛點到O的距離為L2。
（4）待利液體密度的表達式為ρ液=______（水的密度用ρ水表示）。
（5）若考慮礦泉水瓶的質量，測量結果為ρ液′，則ρ液′______ρ液（選填“＞”、“＜”或“=”）。


22. 入夏以來，我國部分地區發生洪澇災害，實踐小組為了減輕巡堤人員的工作量，設計了水位自動監測裝置。其原理如圖所示，電源電壓恒定，R0是壓敏電阻，所受壓力每增加10N，電阻減小5Ω，R是長1m、電阻100Ω的電阻絲，其連入電路的電阻與長度成正比。電流表量程0-0.6A．其示數反應水位變化。R0下方固定一個輕質絕緣“⊥”形硬桿，輕質金屬滑桿PQ可以在金屬棒EF上自由滑動，PQ下方通過輕質絕緣桿與重100N，高4m的圓柱體M固定在一起。當水位上升時，PQ隨圓柱體M向上移動且保持水平。（整個裝置接觸良好且無摩擦，PO和EF的電阻不計，ρ河水=1.0×103kg/m3，g取10N/kg）
（1）閉合開關，當PQ恰好位于R最下端時，為警戒水位。電流表示數為0.06A．此時M漂浮，有體積浸在水中，M所受的浮力為______N；
（2）當水位上升，PQ向上移動過程中，R連入電路中的電阻______（選填“變大”、“不變”或“變小”）。PQ上升到R的最上端，剛好與“⊥”形桿接觸，且對桿無壓力時，為三級預警。
（3）當水位繼續上升。PQ開始通過“⊥”桿對R0產生壓力；當達到二級預警時，電流表示數為0.15A；水位再上升0.4m，達到一級預警時，電流表示數為0.20A．電源電壓為______V。
（4）在保證電路安全的情況下，此裝置能測量的最高水位高于警戒水位______m。
（5）若將水位對警戒線上升的高度標記在電流表對應的刻度線上，即把電流表改裝成水位計，水位計的刻度______（選填“均勻”或“不均勻”）。
答案和解析
1.【答案】B

【解析】解：一斤（500g）雞蛋可稱8～10個，那么一個雞蛋的質量約為50g。故ACD錯誤，B正確。
故選：B。
結合對常見物體質量的了解和質量單位的認識，可解答。
此題考查對生活中常見問題質量的估測，結合對生活的了解和對物理單位的認識，找出符合實際的選項即可。
2.【答案】D

【解析】解：ABC、陶瓷、橡膠、玻璃都不容易導電，它們都是絕緣體，故ABC錯誤。
D、鐵屬于金屬，鐵容易導電，鐵是導體，故D正確。
故選：D。
容易導電的物體是導體，常見的導體包括：人體、大地、各種金屬、酸堿鹽的溶液等；不容易導電的物體是絕緣體，常見的絕緣體包括：塑料、陶瓷、玻璃、橡膠、空氣等。
此題考查哪些物體為導體，屬于識記的內容，比較簡單。
3.【答案】C

【解析】解：不同的發聲體因材料和結構不同，所發出聲音的音色就不同，故我們能分辨出不同的聲音是根據聲音的音色不同。
故ABD錯誤，C正確。
故選：C。
物理學中把人耳能感覺到的聲音的強弱稱為響度；把聲音的高低稱為音調；音色反映了聲音的品質與特色。
聲音的三個特征分別就是：音調、響度、音色，是從不同角度描述聲音的，音調指聲音的高低，由振動頻率決定；響度指聲音的強弱或大小，與振幅和距離有關；音色是由發聲體本身決定的一個特性。
聲音的特征有音調、響度、音色；三個特征是從三個不同角度描述聲音的，且影響三個特征的因素各不相同。
4.【答案】C

【解析】解：因為水的比熱容大，相同質量的水和其他物質比較，降低相同的溫度，水放出的熱量多，取暖效果好，所以暖氣裝置中用水來供熱，故C正確、ABD錯誤。
故選：C。
因為水的比熱容較大：相同質量的水和其他物質比較，吸收或放出相同的熱量，水的溫度升高或降低得少；升高或降低相同的溫度，水吸收或放出的熱量多，據此分析。
本題考查了水的比熱容大的應用，屬于基礎題目。
5.【答案】B

【解析】解：A、一般的水是導體，濕衣服也是導體，當把濕衣服晾在電線上時，一旦漏電，人接觸衣服時會發生觸電事故，故A不符合安全用電原則；
B、通電的情況下，換燈泡時，如果不慎碰到了燈口，會發生觸電事故，因此更換燈泡前先切斷電源，故B符合安全用電原則；
C、一般的水是導體，濕手拔電源插頭，易發生觸電事故，故C不符合安全用電原則；
D、電線的絕緣皮破損老化時應及時更換，否則容易發生觸電事故或短路（即火線和零線直接連通），故D不符合安全用電原則。
故選：B。
（1）（3）一般的水是導體，濕物體是導體，接觸帶電體容易發生觸電；
（2）燈口是與火線相連的，如果接觸會發生觸電事故；
（4）電線的絕緣皮破損，人去接觸時，容易造成觸電事故。
本題考查了學生對安全用電知識的了解與掌握，平時學習時多了解、多積累，加強安全意識，不能違反。
6.【答案】A

【解析】解：
A、飛機的機翼上凸下平，飛機在飛行時，其機翼上方的空氣流速快、壓強小，而機翼下方的空氣流速慢、壓強大，給飛機提供向上的升力，故A符合題意；
BCD、飛艇、熱氣球和氫氣球都是利用浮力原理來升空的；故BCD不合題意。
故選：A。
流體的壓強與流速的關系：流體在流速大的地方壓強小、在流速小的地方壓強大，據此分析四種情形。
本題考查了流體壓強與流速關系、浮力的應用，要求靈活運用所學力學知識加以分析。
7.【答案】B

【解析】解：因潛望鏡內部裝有兩塊平面鏡，因此潛望鏡利用了光的反射改變了光的傳播方向，且平面鏡成等大正立的虛像，成像原理是光的反射現象。
故選：B。
潛望鏡內部上下拐角處各安裝一個平面鏡，兩塊平面鏡互相平行，都跟水平方向成45度角，物體通過兩次反射使下面的一方就可以看到上面的物體的虛像。
此題主要考查光的反射知識，結合古籍《淮南萬畢術》中記載的潛望鏡，體現了學科之間的緊密聯系，同時也有利于提高學生的應用能力。
8.【答案】C

【解析】解：
A、穿輪滑鞋的小紅因用力推墻而運動，小紅相對墻的位置發生了改變，則小紅相對墻是運動的，故A錯誤；
B、慣性大小只跟物體的質量大小有關，小紅后退的過程中質量不變，則她的慣性大小不會改變，故B錯誤；
C、力可以改變物體的運動狀態，小紅因用力推墻而運動，故C正確；
D、小紅推墻時，墻對小紅的作用力與小紅對墻的作用力是作用在不同物體的兩個力，屬于相互作用力，二者大小相等，故D錯誤。
故選：C。
（1）如果物體相對于參照物的位置保持不變，則物體是靜止的，如果物體相對于參照物的位置不斷變化，則物體是運動的。
（2）慣性大小只跟物體的質量大小有關，跟物體是否受力、是否運動、運動速度等都沒有關系，質量越大，慣性越大。
（3）力可以改變物體的運動狀態；
（4）物體間力的作用是相互的，相互作用力的特點：大小相等、方向相反、作用在兩個物體上，作用在同一條直線上。
此題為力學綜合題，考查力學的多個知識點，該題所舉的現象在生活中隨處可見，要留心觀察，勤于思考，學會用所學物理知識解釋生活中的物理現象。
9.【答案】A

【解析】解：
A、發電機的工作原理是電磁感應，是閉合電路的一部分線圈做切割磁感線運動產生感應電流，故A正確。
B、電冰箱主要部件是電動機，電動機是根據通電導體在磁場中受力而運動工作的，故B錯誤。
C、電視機是利用電的方法來傳播光學信息的機器，故C錯誤。
D、電飯鍋是電能轉化為內能的裝置，故D錯誤。
故選：A。
麥克風線圈在磁場中振動產生電流，這是電磁感應現象，電磁感應現象是閉合電路的一部分導體在磁場中做切割磁感線運動，從而產生感應電流，找出下列各種器件的工作原理是電磁感應的即可。
掌握各種器件的工作原理，電冰箱、電視機、電飯鍋、通電螺線管、發電機、電動機、動圈式話筒、電磁起重機、司南、揚聲器等工作原理。
10.【答案】C

【解析】解：
A、兩電阻串聯，計數器（電壓表）測R2的電壓，已知當有光照射時電阻變小，故激光被遮擋瞬間電阻R2變大，A錯誤；
B、由串聯電阻的規律，電路的總電阻變大，由歐姆定律可知，電路的電流變小，B錯誤；
C、根據U=IR，R1的電壓變小，由串聯電路電壓的規律可知，電壓表示數變大，計數器兩端的電壓變大，C正確；
D、根據串聯電路各處的電流相等，故R1與R2的電流之比為1：1，保持不變，D錯誤。
故選：C。
A、兩電阻串聯，計數器（電壓表）測R2的電壓，已知當有光照射時電阻變小，據此分析激光被遮擋瞬間電阻R2變化；
B、由串聯電阻的規律和歐姆定律分析電路的電流變化；
C、根據U=IR確定R1的電壓變小，由串聯電路電壓的規律分析計數器兩端的電壓變化；
D、根據串聯電路各處的電流相等分析。
本題考查串聯電路的規律及歐姆定律的運用，關鍵是電路的分析。
11.【答案】0.5? 不變

【解析】解：
小紅站在距離平面鏡0.5m前照鏡子，根據物像到平面鏡距離相等，所以小紅的像到鏡面的距離也是0.5m。
當她遠離鏡面照全身時，小紅的身高不變，根據物像大小相等，所以小紅的像大小不變。
故答案為：0.5；不變。
根據平面鏡成像特點進行判斷：物體在平面鏡中成虛像，物像大小相等，物像連線與鏡面垂直，物像到平面鏡的距離相等。
平面鏡成像特點是平面鏡成像習題的重要依據，一定要熟練掌握。
12.【答案】大? 增加? 可? 電磁波

【解析】解：（1）火箭采用燃料是液態氫，利用了其熱值大，完全燃燒相同質量的液態氫時，可以釋放出更多的熱量；
在火箭加速升空的過程中，其質量不變，高度變大，故重力勢能變大；同時其質量不變，速度變大，即其動能變大，所以衛星的機械能總量增加；
（2）太陽能可從自然界不斷獲得，屬于可再生能源；
（3）電磁波可以傳遞信息，北斗定位是通過電磁波來傳遞信息的；
故答案為：（1）大；增加；（2）可；（3）電磁波。
（1）液態氫的熱值比較大，完全燃燒相同質量的其他燃料，液態氫放出的熱量多；
機械能包括動能和勢能，物體動能和勢能的變化會引起機械能的變化；動能與質量和速度有關，質量越大、速度越大則動能越大；重力勢能與質量和高度有關，質量越大、高度越大則重力勢能越大；
（2）由可再生能源與不可再生能源的分類要求來看，可以從自然界源源不斷地得到的能源稱之為可再生能源；
一旦消耗就很難再生的能源稱之為不可再生能源；
（3）電磁波可以傳遞信息。
本題考查學生對熱值、電磁波、能源利用的了解，屬于基礎知識。
13.【答案】增大? 擴散? 并? 0.05

【解析】解：（1）將蟻香器插入插座，加熱器開始工作，將電能轉化為內能，加熱器內能增大，溫度升高。
（2）驅蚊液被加熱汽化后擴散到空氣中，充滿整個房間，說明分子在不停的做無規則運動，同時說明氣體之間能發生擴散現象。
（3）根據電路圖可知，這是一個并聯電路，加熱器和指示燈各在一條支路上，可以獨立工作互不影響，因此是并聯的。
蚊香器正常工作10h消耗的電能：
W=Pt=5×10-3kW×10h=0.05kW?h。
（1）電熱器工作時將電能轉化為內能；物體質量一定時，溫度升高。
（2）擴散是指不同的物質相互接觸時，彼此進入對方的現象。一切物體都可以發生擴散現象。
本題綜合考查了電熱器的工作原理、內能與溫度的關系、擴散現象、電路的連接方式和電功的計算等知識，知識點較多，難度不大；正確理解相關的知識點是解題的關鍵。
14.【答案】2：1? ＜

【解析】解：（1）拉力做的功為總功，由η=可得，W總=，
已知GA=2GB，有用功W有用=Gh，則W有用甲=2W有用乙，
兩個動滑輪的機械效率相等，則拉力做功W甲：W乙=2：1；
（2）要想兩個滑輪的機械效率仍然相等，為η，甲增加的物重為G時，乙增加的物重應為，但乙實際增加的物重為G，此時機械效率大于η，從而得出η甲＜η乙，
故答案為：2：1；＜。
（1）有用功為W有用=Gh，拉力做的功為總功，已知兩個動滑輪的機械效率相等，由機械效率公式變形可求得拉力做功，然后可知其比值關系；
（2）要想兩個滑輪的機械效率仍然相等，為η，甲增加的物重為G時，乙增加的物重應為，但乙實際增加的物重為G，由此分析。
此題考查了使用滑輪組時拉力做功大小、機械效率大小比較，利用好關系式：忽略繩重和摩擦，滑輪組的機械效率由η===。
15.【答案】解：
（1）由題知，電阻絲電阻R=100Ω，通過的電流I=0.2A，
由歐姆定律可得，電阻絲兩端電壓：
U=IR=0.2A×100Ω=20V；
（2）由焦耳定律可得，通過10s電阻絲產生的熱量：
Q=I2Rt=（0.2A）2×100Ω×10s=40J。
答：（1）電阻絲兩端的電壓為20V。
（2）通電10s電阻絲產生的熱量為40J。

【解析】（1）已知電阻絲電阻和通過的電流，由歐姆定律計算它兩端電壓；
（2）利用焦耳定律Q=I2Rt計算通電10s電阻絲產生的熱量。
本題考查了歐姆定律和焦耳定律公式的應用，屬于一道基礎題。
16.【答案】解：
（1）潛水器受到海水的壓強：
p=ρ海水gh=1.03×103kg/m3×10N/kg×1.0×104m=1.03×108Pa；
（2）由p=可得潛水器觀察窗0.82m2面積所受到海水的壓力：
F=pS=1.03×108Pa×0.82m2=8.446×107N。
答：（1）潛水器受到海水的壓強為1.03×108Pa；
（2）潛水器觀察窗0.82m2面積所受到海水的壓力為8.446×107N。

【解析】（1）知道潛水器所處的深度和海水的密度，利用p=ρgh求潛水器受到海水的壓強；
（2）知道觀測窗的面積和海水的壓強，利用p=求觀察窗受到海水的壓力。
本題考查了液體壓強公式p=ρgh和壓強定義式p=的靈活應用，是一道較為簡單的計算題。
17.【答案】71? 低于? 不變? c

【解析】解：
（1）該溫度的分度值為1℃，此時溫度計的示數為71℃；
（2）由圖可知，此時水沸點為90℃，低于標準大氣壓下的100℃，說明此時的大氣壓低于標準大氣壓；
（3）由圖可知，水在沸騰過程中，不斷吸熱，溫度保持不變；
（4）其它條件不變的情況下，水的沸點不會改變，水的初溫提高則加熱時間會縮短，故選c。
故答案為：（1）71；（2）低于；（3）不變；（4）c。
（1）對溫度計進行讀數時，要注意溫度計的量程和分度值；
（2）一標準大氣壓下，水的沸點是100℃；水的沸點隨大氣壓的增大而升高；
（3）水沸騰的特點：繼續吸熱，溫度保持不變；
（4）其它條件不變的情況下，水的沸點不會改變，水的初溫提高則加熱時間會縮短。
此題是探究“水的沸騰”的實驗，考查了溫度計的讀數及水沸騰過程中的特點，同時考查沸騰圖象的分析，能根據水的沸騰特點判斷沸點。
18.【答案】同一高度? 照相機? 左? 遠視眼

【解析】解：（1）折射光線是蠟燭火焰發出照射到凸透鏡上發生折射形成的，所以連接燭焰與入射點即入射光線，如下圖所示；
（2））蠟燭、凸透鏡、光屏，三者在同一條直線上，三者的中心大致在同一高度，像才能呈在光屏的中央位置；
（3）有圖片可知，成清晰實像時，物距大于像距，成倒立縮小的實像，照相機是利用該原理工作的；
（4）當改用焦距為5cm的透鏡繼續實驗，不改變蠟燭和凸透鏡的位置，則相當于增大了物距，根據凸透鏡成實像時，物遠像近像變小，可知，要在光屏上成清晰的像，光屏將靠近透鏡移動，即向左移動；
（5）凸透鏡對光有會聚作用，遠視眼是晶狀體曲度變小，會聚能力減弱，像呈在視網膜的后方，應佩戴會聚透鏡，即凸透鏡，使光線提前會聚，像正好呈在視網膜上。
故答案為：（1）

（2）同一高度；（3）照相機；（4）左；（5）遠視眼。
（1）凸透鏡成像的實質是光在空氣和玻璃兩種介質中發生折射現象；
（2）探究凸透鏡成像的實驗時，在桌面上依次放蠟燭、凸透鏡、光屏，三者在同一條直線上，三者的中心大致在同一高度，像才能呈在光屏的中央位置；
（3）凸透鏡成像的三種情況和應用：
①u＞2f，成倒立、縮小的實像，應用于照相機和攝像機；
②2f＞u＞f，成倒立、放大的實像，應用于幻燈機和投影儀；
③u＜f，成正立、放大的虛像，應用于放大鏡和老花鏡；
（4）凸透鏡的焦距越小，會聚能力越強；
（5）遠視眼成因，遠處物體反射來的光線通過晶狀體折射后形成的物像，就會落在視網膜的后方造成的。遠視矯正方法，需佩戴凸透鏡。
凸透鏡成像的幾種情況和凸透鏡成實像時，物距變化，像距變化，像變化，這一規律經常用到，一定要熟練掌握。
19.【答案】勻速直線? 1.8? 壓力大小? 甲和丙

【解析】解：
（1）實驗時，應水平拉動木塊在水平面上做勻速直線運動，根據二力平衡條件，此時拉力與摩擦力是一對平衡力，大小相等；
（2）由圖知，測力計的分度值為0.2N，示數為1.8N，根據二力平衡原理，可知此時滑動摩擦力與拉力二力大小相等、方向相反，所以甲中木塊受到的滑動摩擦力大小為1.8N，方向水平向左，如圖所示：

（3）甲、乙兩個圖，接觸面的粗糙程度相同，壓力大小不相同，滑動摩擦力不同，可以研究滑動摩擦力的大小與壓力大小的關系；
（4）北方城市常常在下大雪后將煤渣均勻的鋪在地面上是通過增大接觸面的粗糙程度來增大摩擦力的，圖甲丙兩次實驗壓力相同，接觸面的粗糙程度不同，滑動摩擦力不相同，所以甲丙兩次實驗就是研究滑動摩擦力與接觸面粗糙程度的關系，即這是應用甲丙兩次實驗得出的結論。
故答案為：（1）勻速直線；（2）1.8；見上圖；（3）壓力大?。唬?）甲和丙。
（1）根據二力平衡條件，實驗中應沿水平方向勻速拉動木塊，此時拉力等于摩擦力；
（2）根據彈簧測力計的分度值讀出拉力，根據二力平衡的條件判斷出木塊受到的滑動摩擦力的大小；
根據木塊做勻速直線運動分析所受滑動摩擦力；
（3）分析甲、乙兩圖的相同量和不同量得出影響摩擦力的因素；
（4）影響摩擦力大小的壓力大小和接觸面的粗糙程度有關。
能否正確使用控制變量法進行分析實驗是解答此題的關鍵，同時要學會利用二力平衡的條件間接測出摩擦力的方法。
20.【答案】1.8? 電阻元件的電阻隨溫度的變化而變化? 電阻元件

【解析】解：
（1）變阻器按一上一下連入電路中與電流表串聯，如下所示：

（2）某電阻元件的額定電壓為6V，根據繪制I-U圖象知，燈在額定電壓下的電流為0.3A，電阻元件的額定功率為：
P=UI=6V×0.3A=1.8W；
（3）分析圖象發現，通過電阻元件的電流與其兩端的電壓不成正比，即電阻元件的電阻隨溫度的變化而變化；
（4）若在調節滑動變阻器的過程中，突然電流表示數變?yōu)榱悖娐房赡軘嗦?，電壓表示?shù)接近電源電壓，電壓表與電源連通，分析可知電阻元件發生了斷路。
故答案為：（1）如上所示；（2）1.8；（3）電阻元件的電阻隨溫度的變化而變化；（4）電阻元件。
（1）變阻器按一上一下連入電路中與電流表串聯；
（2）已知某電阻元件的額定電壓，根據繪制I-U圖象知燈在額定電壓下的電流，根據P=UI求出電阻元件的額定功率；
（3）電阻元件的電阻隨溫度的變化而變化；
（4）若電流表示數為0，說明電路可能斷路；電壓表示數接近電源電壓，說明電壓表與電源連通，則與電壓表并聯的支路以外的電路是完好的，則與電壓表并聯的支路斷路了。
本題測量額定電壓為6V的某電阻元件電功率，考查電路連接、額定功率計算、影響電阻大小的因素和故障分析。
21.【答案】便于測量力臂大小? 小于? 左?ρ水? ＜

【解析】解：（1）杠桿在水平位置平衡，力臂在杠桿上，便于測量力臂大小。
（3）將一個質量不計的礦泉水瓶裝滿水，用細線將礦泉水懸掛在OA的D點上，記錄此時電子秤的示數為m，測量懸掛點D到O的距離為L1，
BC對電子秤的壓力F=mg，
根據杠桿平衡條件得，F(xiàn)×OA=G水×L1，mg×OA=ρ水gV×L1??--①
取下裝水的礦泉水瓶，將另一個完全相同的礦泉水瓶裝滿待測液體，用細線將礦泉水瓶懸掛在D點，此時電子秤的示數小于m，
BC對電子秤的壓力F'=m'g，
根據杠桿平衡條件得，F(xiàn)'×OA=G液×L1，m'g×OA=ρ液gV×L1??--②
因為m'＜m，
由①②得，ρ液＜ρ水。
根據杠桿平衡條件，保持電子秤的示數不變，mg×OA不變，液體的密度小，體積不變，質量偏小，對杠桿的拉力變小，要增加力臂，所以要向左端移動。
（4）瓶子中裝被測液體，當電子秤的示數再次顯示m時，測量此時懸掛點到O的距離為L2，
根據杠桿平衡條件得，F(xiàn)×OA=G液×L2，mg×OA=ρ液gV×L2??--③
由①③得，ρ水gV×L1=ρ液gV×L2??，
解得，液體的密度：ρ液=ρ水。
（5）設瓶子的質量為m0，瓶子的重力為m0g，
瓶子中裝滿水時電子秤示數為m，根據杠桿平衡條件得，mg×OA=（ρ水gV+m0g）×L1??--④
瓶子中裝滿被測液體時電子秤示數為m，根據杠桿平衡條件得，mg×OA=（ρ液'gV+m0g）×L2?--⑤
由④⑤得，（ρ水gV+m0g）×L1??=（ρ液'gV+m0g）×L2?，
ρ水gVL1?+m0gL1??=ρ液'gVL2?+m0gL2?，
m0gL1＜m0gL2?，
ρ水gVL1?＞ρ液'gVL2，
ρ液'＜ρ水，
即ρ液'＜ρ液。
故答案為：（1）便于測量力臂大?。唬?）小于；左；（4）ρ水；（5）＜。
（1）杠桿在水平位置平衡，力臂在杠桿上，便于測量力臂大小。
（3）兩次杠桿平衡列出兩個等式，由于電子秤示數變小，可以判斷液體密度偏小。
由于物體質量偏小，物體對杠桿的拉力減小，根據杠桿平衡條件，可以判斷物體移動的方向。
（4）當電子秤示數為m時杠桿兩次平衡，根據杠桿平衡條件列出兩個方程，解出液體的密度。
（5）當電子秤示數為m時杠桿兩次平衡，考慮到瓶子的質量，再次列出兩個方程，再次解出液體的密度，和前面不計瓶子質量時液體的密度進行比較。
對于杠桿問題，找出支點、動力、動力臂、阻力、阻力臂，根據杠桿平衡條件列出等式，一般杠桿有幾次平衡列出幾個等式，這是杠桿平衡問題必須掌握的思路。
22.【答案】100? 變小? 12? 2.6? 不均勻

【解析】解：（1）M漂浮，浮力等于重力，
所以M所受的浮力為：F浮=G=mg=100N；
（2））當水位上升，PQ向上移動過程中，R連入電路中的電阻絲變短，電阻變??；
（3）閉合開關，當PQ恰好位于R最下端時，為警戒水位，電流表示數為0.06A；此時電源電壓為U=0.06A×（100Ω+R0）-----①
PQ上升到R的最上端，即升高1m，剛好與“⊥”形桿接觸，且對桿無壓力時，為三級預警，
當水位繼續上升，PQ開始通過“⊥”桿對R0產生壓力，壓力為F1；
因為R0所受壓力每增加10N，電阻減小5Ω，即每增加10N電阻減小0.5Ω，則受到壓力為F時，
壓敏電阻的阻值為：R壓=R0-0.5F，
當達到二級預警時，電流表示數為0.15A；此時電源電壓為：U=0.15A×（R0-0.5F）-----②
水位再上升0.4m，對硬桿的壓力將增加F′，
增加的壓力F′=F浮′=ρ水gV=1.0×103kg/m3×10N/kg×0.4m×S，
由（1）可知漂浮時F浮=100N=1.0×103kg/m3×10N/kg×1m×S可求出S=10-2m2，
代入可得F′=40N，即水位再上升0.4m，對硬桿的壓力將增加40N，
此時壓敏電阻的阻值變?yōu)椋篟壓′=R0-0.5（F+40N）=R0-0.5F-20Ω；
達到一級預警時，電流表示數為0.20A，則電源電壓為：U=0.2A×（R0-0.5F-20Ω）-----③。
把R0-0.5F看成一個整體，利用②③得電源電壓U=12V，R0-0.5F=80Ω
將U=12V代入①中，得到R0=100Ω，
則壓敏電阻阻值隨壓力變化的關系為：R壓=R0-0.5F=100Ω-0.5F；
（4）在保證電路安全的情況下，為保證電流表不能超量程，電路中最大電流為0.6A，
假設此時電流已經達到最大0.6A，此時壓敏電阻R===20Ω，
根據R壓=100Ω-0.5F可知F=160N；
根據F=F浮=ρ水gV排=1.0×103kg/m3×10N/kg×10-2m2×h可知h=1.6m，
則相當于警戒水位的高度應再加上電阻R的長度，
所以h高=h+1m=1.6m+1m=2.6m；
（5）根據歐姆定律I=，將R壓=100Ω-0.5F和U=12V代入可得I=，
將F=F浮=ρ水gV排=1.0×103kg/m3×10N/kg×10-2m2×h代入可得I=，
因此I與h成反比，所以不均勻。
故答案為：（1）100；（2）變??；（3）12；（4）2.6；（5）不均勻。
（1）根據漂浮時浮力等于重力算出M所受的浮力；
（2）影響電阻的因素是材料、長度、橫截面積；
（3）根據R0所受壓力每增加10N，電阻減小5Ω，表示出受到壓力為F時壓敏電阻的阻值為R壓=R0-0.5F；
水位再上升0.4m，根據阿基米德原理表示出對硬桿增加的壓力，由（1）可知漂浮時F浮=100N=1.0×103kg/m3×10N/kg×1m×S可求出橫截面積S，進而算出增加的壓力F′，即水位再上升0.4m，對硬桿增加的壓力，再表示出此時壓敏電阻的阻值；
由警戒水位、一級預警、二級預警時的電流和電阻，依據歐姆定律和電源電壓相等列等式算出電源電壓和R0的電阻；
（4）在保證電路安全的情況下，為保證電流表不能超量程，電路中最大電流為0.6A，
假設此時電流已經達到最大0.6A，根據歐姆定律算出此時壓敏電阻，進而算出此時的壓力F，根據F=F浮=ρ水gV排=1.0×103kg/m3×10N/kg×10-2m2×h算出此時增加的水的深度，
相當于警戒水位的高度應再加上電阻R的長度；
（5）根據歐姆定律I=，將壓敏電阻和電源電壓代入可得出此時電路的電流，判斷出I與h的關系，進而判斷出刻度是否均勻。
本題考查了歐姆定律的應用，利用電源電壓相等列等式以及力學與電學的結合是解題的關鍵，難度很大。
