高中物理人教版 (新課標)選修3選修3-1第二章 恒定電流10 實驗：測定電池的電動勢和內阻學案設計

這是一份高中物理人教版 (新課標)選修3選修3-1第二章 恒定電流10 實驗：測定電池的電動勢和內阻學案設計，共8頁。學案主要包含了實驗?zāi)康?，?shí)驗原理，實驗器材，注意事項，開關等內容，歡迎下載使用。

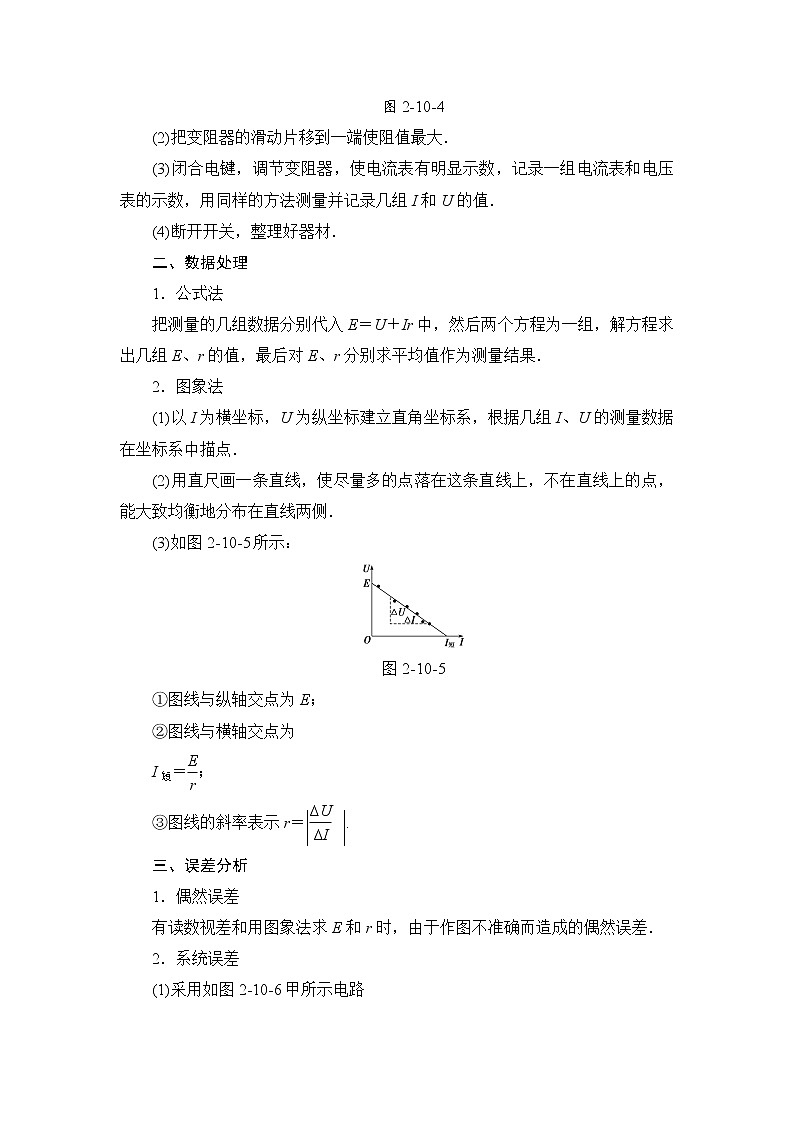

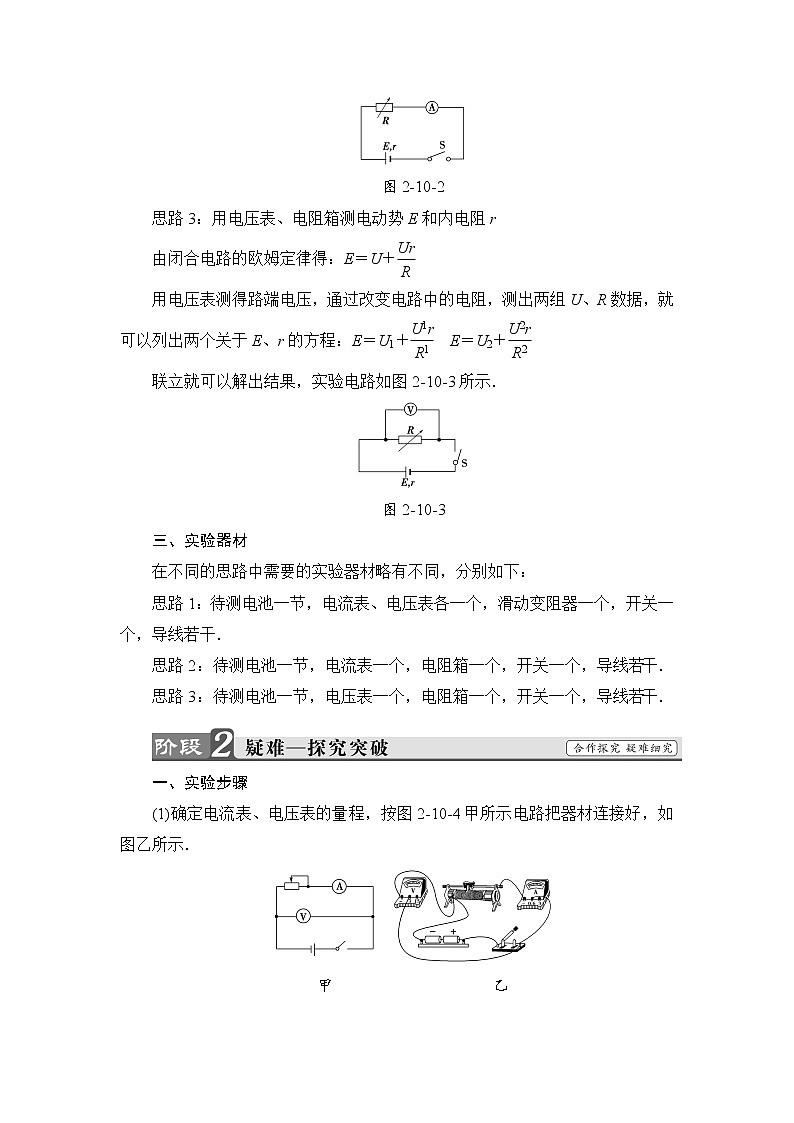

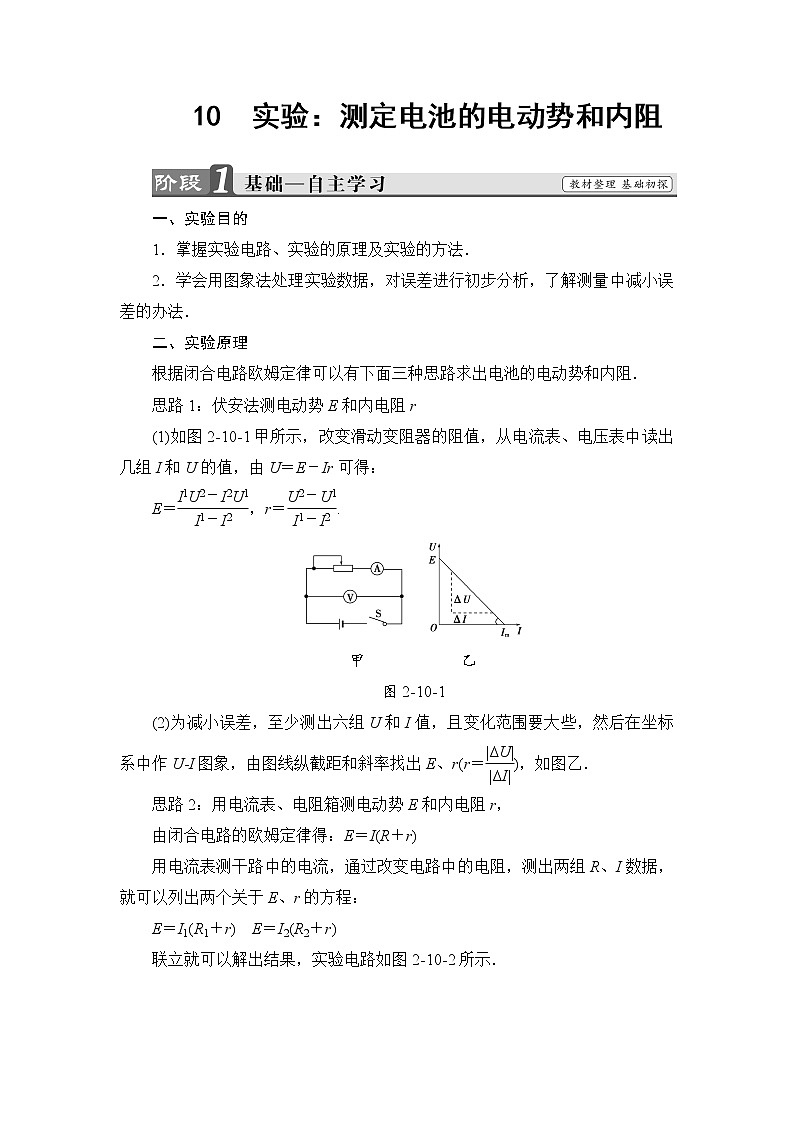

10　實驗：測定電池的電動勢和內阻一、實驗?zāi)康?/span>1．掌握實驗電路、實驗的原理及實驗的方法．2．學會用圖象法處理實驗數據，對誤差進行初步分析，了解測量中減小誤差的辦法．二、實驗原理根據閉合電路歐姆定律可以有下面三種思路求出電池的電動勢和內阻．思路1：伏安法測電動勢E和內電阻r(1)如圖2-10-1甲所示，改變滑動變阻器的阻值，從電流表、電壓表中讀出幾組I和U的值，由U＝E－Ir可得：E＝，r＝.甲　　　　　　乙圖2-10-1(2)為減小誤差，至少測出六組U和I值，且變化范圍要大些，然后在坐標系中作U-I圖象，由圖線縱截距和斜率找出E、r(r＝)，如圖乙．思路2：用電流表、電阻箱測電動勢E和內電阻r，由閉合電路的歐姆定律得：E＝I(R＋r)用電流表測干路中的電流，通過改變電路中的電阻，測出兩組R、I數據，就可以列出兩個關于E、r的方程：E＝I1(R1＋r)　E＝I2(R2＋r)聯立就可以解出結果，實驗電路如圖2-10-2所示．圖2-10-2思路3：用電壓表、電阻箱測電動勢E和內電阻r由閉合電路的歐姆定律得：E＝U＋用電壓表測得路端電壓，通過改變電路中的電阻，測出兩組U、R數據，就可以列出兩個關于E、r的方程：E＝U1＋　E＝U2＋聯立就可以解出結果，實驗電路如圖2-10-3所示．圖2-10-3三、實驗器材在不同的思路中需要的實驗器材略有不同，分別如下：思路1：待測電池一節，電流表、電壓表各一個，滑動變阻器一個，開關一個，導線若干．思路2：待測電池一節，電流表一個，電阻箱一個，開關一個，導線若干．思路3：待測電池一節，電壓表一個，電阻箱一個，開關一個，導線若干．一、實驗步驟(1)確定電流表、電壓表的量程，按圖2-10-4甲所示電路把器材連接好，如圖乙所示．甲　　　　　　　　　　乙圖2-10-4(2)把變阻器的滑動片移到一端使阻值最大．(3)閉合電鍵，調節變阻器，使電流表有明顯示數，記錄一組電流表和電壓表的示數，用同樣的方法測量并記錄幾組I和U的值．(4)斷開開關，整理好器材．二、數據處理1．公式法把測量的幾組數據分別代入E＝U＋Ir中，然后兩個方程為一組，解方程求出幾組E、r的值，最后對E、r分別求平均值作為測量結果．2．圖象法(1)以I為橫坐標，U為縱坐標建立直角坐標系，根據幾組I、U的測量數據在坐標系中描點．(2)用直尺畫一條直線，使盡量多的點落在這條直線上，不在直線上的點，能大致均衡地分布在直線兩側．(3)如圖2-10-5所示：圖2-10-5①圖線與縱軸交點為E；②圖線與橫軸交點為I短＝；③圖線的斜率表示r＝.三、誤差分析1．偶然誤差有讀數視差和用圖象法求E和r時，由于作圖不準確而造成的偶然誤差．2．系統誤差(1)采用如圖2-10-6甲所示電路在理論上E＝U＋(IV＋IA)r，其中電壓表示數U是準確的電源兩端電壓．實驗中忽略了通過電壓表的電流IV，從而形成誤差(如圖2-10-6乙中帶箭頭線段所示)，而且電壓表示數越大，IV越大．圖2-10-6從圖象角度看：①當電壓表示數為零時，IV＝0，IA＝I短，因此短路電流測量值＝真實值；②E測<E真；③因?yàn)?/span>r測＝，所以r測<r真．(2)如果采用如圖2-10-7甲所示接法，則IA為電源電流真實值，理論上有E＝U＋UA＋IAr，其中的UA不可知，從而造成誤差(如圖2-10-7乙中帶箭頭線段UA)，而且電流表示數越大，UA越大，當電流表示數為零時，UA＝0，電壓表示數值為準確值，等于E.圖2-10-7從圖象角度看：①E為真實值；②I短測<I短真；③因?yàn)?/span>r＝，所以r測>r真．四、注意事項1．器材或量程的選擇(1)電池：為了使路端電壓變化明顯，電池的內阻宜大些，可選用已使用過一段時間的1號干電池．(2)電壓表的量程：實驗用的是一節干電池，因此電壓表量程在大于1.5 V的前提下，越小越好，實驗室中一般采用量程為0～3 V的電壓表．(3)電流表的量程：對于電池來講允許通過的電流最大為0.5 A，故電流表的量程選0～0.6 A的．(4)滑動變阻器：干電池的內阻較小，為了獲得變化明顯的路端電壓，滑動變阻器選擇阻值較小一點的．2．電路的選擇：伏安法測電源電動勢和內阻有兩種接法，由于電流表內阻與干電池內阻接近，所以電流表應采用內接法，即一般選擇誤差較小的甲電路圖．甲　　　　　　　乙圖2-10-83．實驗操作：電池在大電流放電時極化現象較嚴重，電動勢E會明顯下降，內阻r會明顯增大，故長時間放電不宜超過0.3 A，短時間放電不宜超過0.5 A．因此，實驗中不要將I調得過大，讀電表示數要快，每次讀完后應立即斷電．4．?dāng)?shù)據處理(1)當路端電壓變化不是很明顯時，作圖象時，縱軸單位可以取得小一些，且縱軸起點不從零開始，把縱坐標的比例放大．(2)畫U-I圖象時，要使較多的點落在這條直線上或使各點均衡分布在直線的兩側，個別偏離直線太遠的點可舍去不予考慮．這樣，就可使偶然誤差得到部分抵消，從而提高精確度.實驗探究1　實驗原理與誤差分析　在“用電流表和電壓表測定電池的電動勢和內電阻”的實驗中，供選用的器材有：A．電流表(量程：0～0.6 A，RA＝1 Ω)；B．電流表(量程：0～3 A，RA＝0.6 Ω)；C．電壓表(量程：0～3 V，RV＝5 kΩ)；D．電壓表(量程：0～15 V，RV＝10 kΩ)；E．滑動變阻器(0～10 Ω，額定電流1.5 A)；F．滑動變阻器(0～2 kΩ，額定電流0.2 A)；G．待測電源(一節一號干電池)、開關、導線若干．(1)請?jiān)陬}中虛線框中畫出能使本實驗測量精確程度高的實驗電路．  (2)電路中電流表應選用________，電壓表應選用________，滑動變阻器應選用________．(用字母代號填寫)(3)如圖2-10-9所示為實驗所需器材，請按原理圖連接出正確的實驗電路．圖2-10-9(4)引起該實驗系統誤差的主要原因是_____________________________.【解析】　(1)電路如圖所示．由于在如圖所示的電路中只要電壓表的內阻RV≥r，這種條件很容易實現，所以應選用該電路．(2)考慮到待測電源只有一節干電池，所以電壓表應選C；放電電流又不能太大，一般不超過0.5 A，所以電流表應選A；變阻器不能選擇太大的阻值，從允許最大電流和減小實驗誤差來看，應選擇電阻較小而額定電流較大的滑動變阻器E，故器材應選A、C、E.(3)如圖所示注意閉合開關前，要使滑動變阻器接入電路的電阻最大，即滑片應滑到最左端．(4)系統誤差一般是由測量工具和測量方法造成的，該實驗中的系統誤差是由于電壓表的分流作用使得電流表讀數(即測量值)總是比干路中真實電流值小，造成E測<E真，r測<r真．【答案】　(1)見解析圖　(2)A　C　E(3)見解析圖　(4)電壓表的分流作用實驗探究2——實驗數據處理　用伏安法測一節干電池的電動勢E和內電阻r，所給的器材有：A．電壓表：0～3～15 VB．電流表：0～0.6～3 AC．滑動變阻器R1：(總阻值20 Ω)D．滑動變阻器R2：(總阻值100 Ω)E．電鍵S和導線若干(1)電壓表量程選用________；滑動變阻器選用________________________(填R1或R2)(2)在2-10-10虛線框中將電壓表連入實驗電路中；圖2-10-10(3)在U-I圖中已畫出七組實驗數據所對應的坐標點，請根據這些點做出U-I圖線并由圖線求出：E＝________V，r＝________Ω.圖2-10-11【解析】　由于一節干電池的電動勢約為1.5 V，電壓表量程是0～3 V；為了調節方便，滑動變阻器用R1，連線時注意讓盡量多的點落在直線上，不在直線上的點，應均勻分布在直線兩側，然后根據圖象求E、r.【答案】　(1)0～3 V　R1(2)實物連接見如圖(3)如圖　1.43～1.47　0.66～0.74
