高中化學人教版 (2019)選擇性必修2第二章 分子結構與性質第二節 分子的空間結構第1課時教學設計

這是一份高中化學人教版 (2019)選擇性必修2第二章 分子結構與性質第二節 分子的空間結構第1課時教學設計，共8頁。教案主要包含了分子結構的測定，多樣的分子空間結構，價層電子對互斥模型等內容，歡迎下載使用。

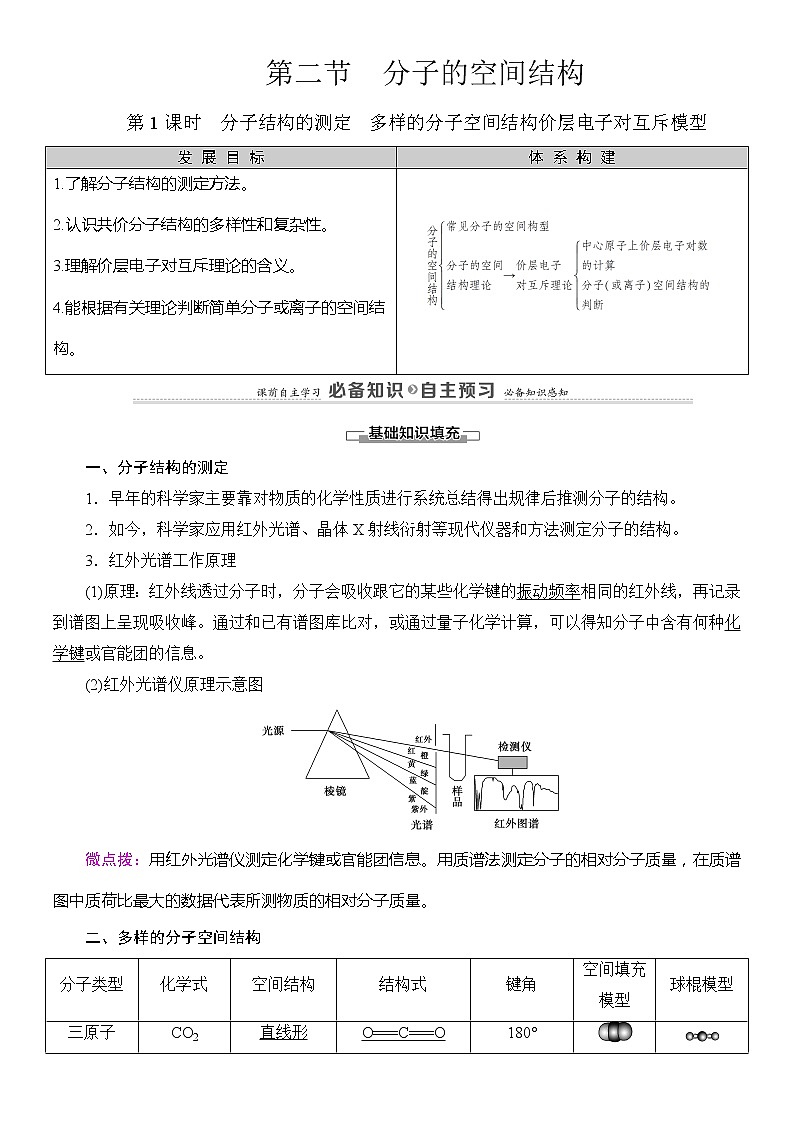

第1課時 分子結構的測定 多樣的分子空間結構價層電子對互斥模型








一、分子結構的測定


1．早年的科學家主要靠對物質的化學性質進行系統總結得出規律后推測分子的結構。


2．如今，科學家應用紅外光譜、晶體X射線衍射等現代儀器和方法測定分子的結構。


3．紅外光譜工作原理


(1)原理：紅外線透過分子時，分子會吸收跟它的某些化學鍵的振動頻率相同的紅外線，再記錄到譜圖上呈現吸收峰。通過和已有譜圖庫比對，或通過量子化學計算，可以得知分子中含有何種化學鍵或官能團的信息。


(2)紅外光譜儀原理示意圖





微點撥：用紅外光譜儀測定化學鍵或官能團信息。用質譜法測定分子的相對分子質量，在質譜圖中質荷比最大的數據代表所測物質的相對分子質量。


二、多樣的分子空間結構

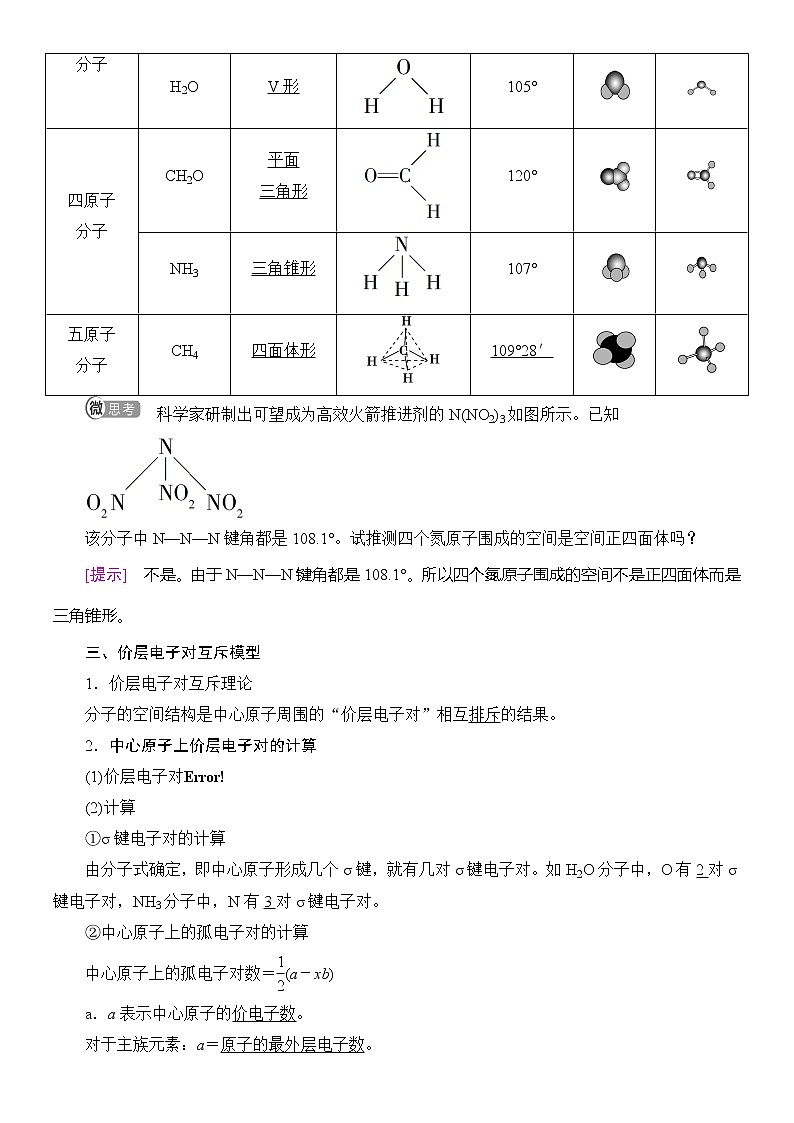

科學家研制出可望成為高效火箭推進劑的N(NO2)3如圖所示。已知





該分子中N—N—N鍵角都是108.1°。試推測四個氮原子圍成的空間是空間正四面體嗎？


[提示] 不是。由于N—N—N鍵角都是108.1°。所以四個氮原子圍成的空間不是正四面體而是三角錐形。


三、價層電子對互斥模型


1．價層電子對互斥理論


分子的空間結構是中心原子周圍的“價層電子對”相互排斥的結果。


2．中心原子上價層電子對的計算


(1)價層電子對eq \b\lc\{\rc\ (\a\vs4\al\c1(σ鍵電子對,中心原子上的孤電子對))


(2)計算


①σ鍵電子對的計算


由分子式確定，即中心原子形成幾個σ鍵，就有幾對σ鍵電子對。如H2O分子中，O有2對σ鍵電子對，NH3分子中，N有3對σ鍵電子對。


②中心原子上的孤電子對的計算


中心原子上的孤電子對數＝eq \f(1,2)(a－xb)


a．a(chǎn)表示中心原子的價電子數。


對于主族元素：a＝原子的最外層電子數。

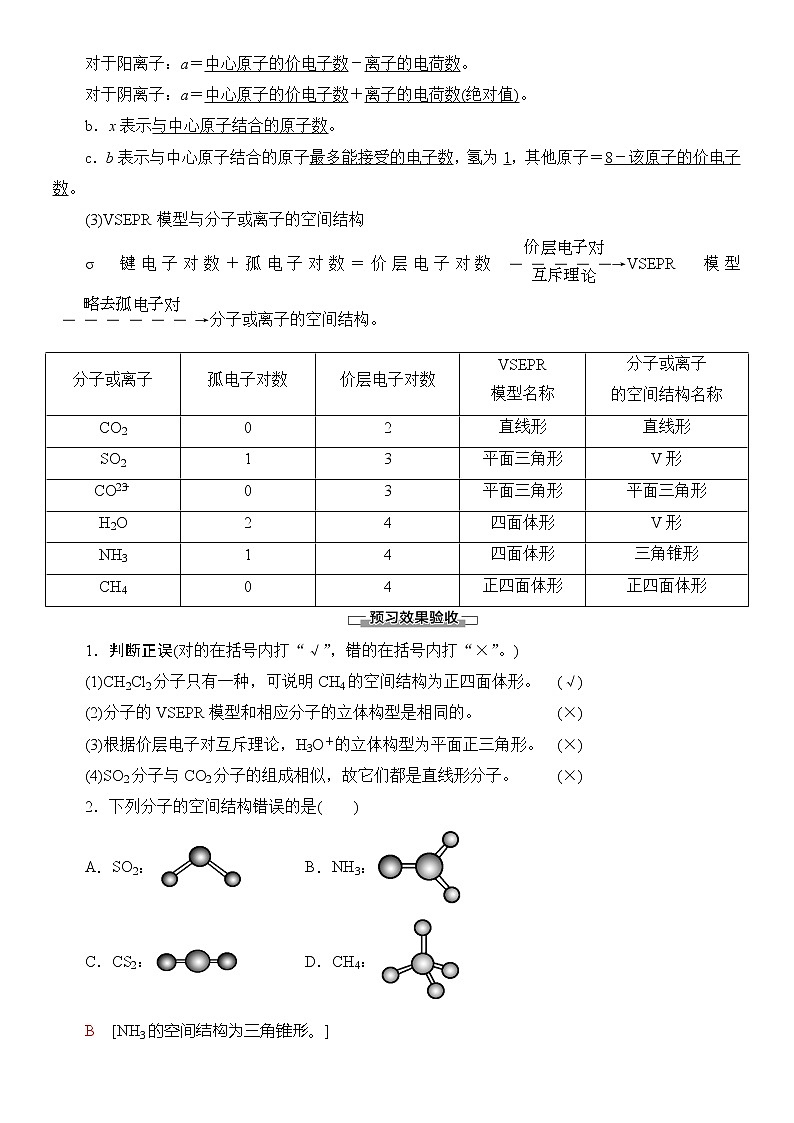

對于陽離子：a＝中心原子的價電子數－離子的電荷數。


對于陰離子：a＝中心原子的價電子數＋離子的電荷數(絕對值)。


b．x表示與中心原子結合的原子數。


c．b表示與中心原子結合的原子最多能接受的電子數，氫為1，其他原子＝8－該原子的價電子數。


(3)VSEPR模型與分子或離子的空間結構


σ鍵電子對數＋孤電子對數＝價層電子對數eq \(―――――→,\s\up21(價層電子對),\s\d15(互斥理論))VSEPR模型eq \(――――――→,\s\up21(略去孤電子對))分子或離子的空間結構。





1．判斷正誤(對的在括號內打“√”，錯的在括號內打“×”。)


(1)CH2Cl2分子只有一種，可說明CH4的空間結構為正四面體形。(√)


(2)分子的VSEPR模型和相應分子的立體構型是相同的。(×)


(3)根據價層電子對互斥理論，H3O＋的立體構型為平面正三角形。(×)


(4)SO2分子與CO2分子的組成相似，故它們都是直線形分子。(×)


2．下列分子的空間結構錯誤的是( )


A．SO2： B．NH3：


C．CS2：D．CH4：


B [NH3的空間結構為三角錐形。]


3．為了解釋和預測分子的空間結構，科學家在歸納了許多已知分子空間結構的基礎上，提出了一種十分簡單的理論模型——價層電子對互斥理論。這種模型把分子分成兩類：一類是中心原子________(填“有孤電子對”或“無孤電子對”，下同)；另一類是中心原子______________。BF3和NF3都是四個原子的分子，BF3分子的立體構型是平面三角形，而NF3分子的立體構型是三角錐形的原因是___________________________________________________________


________________________________________________________________。


________________________________________________________________


________________________________________________________________


________________________________________________________________


________________________________________________________________


_______________________________________________________________。


[答案] 無孤電子對 有孤電子對 BF3分子中B原子的3個價電子都與F原子形成共價鍵而形成平面三角形；而NF3分子中N原子的3個價電子與F原子形成共價鍵，還有1對未成鍵的孤電子對，占據了N原子周圍的空間，參與相互排斥，形成三角錐形











ABm型分子的價層電子對數n＝


eq \f(A原子的價電子數＋B原子提供的價電子總數±電荷數,2)利用上式計算A原子的價層電子對數時，需注意：


(1)氧族元素的原子作為中心原子A時提供6個價電子，作為配位原子B時不提供價電子。


(2)鹵素原子作為中心原子A時提供7個價電子，作為配位原子B時提供1個價電子。


(3)若為分子，電荷數為0；若為陽離子，則減去電荷數，如NHeq \\al(＋,4)，n＝eq \f(5＋1×4－1,2)＝4；若為陰離子，則加上電荷數，如SOeq \\al(2－,4)，n＝eq \f(6＋2,2)＝4。


(1)根據上面背景信息分析BCl3的價層電子對數、價層電子對空間結構、分子空間結構是怎樣的？


提示：BCl3的價層電子對數有3對，價層電子對空間結構為平面三角形，分子空間結構為平面三角形。


(2)NF3的價層電子對、價層電子對空間結構、分子空間結構是怎樣的？


提示：NF3的價層電子對為4對，價層電子對空間結構為四面體形，分子空間結構為三角錐形。


(3)通過(1)、(2)兩例分析價層電子對的空間結構與分子的空間結構一定相同嗎？二者之間有何規律存在？


提示：價層電子對的空間結構與分子的空間結構不一定一致，分子的空間結構指的是成鍵電子對的空間結構，不包括孤電子對(未用于形成共價鍵的電子對)。兩者是否一致取決于中心原子上有無孤電子對，當中心原子上無孤電子對時，兩者的空間結構一致；當中心原子上有孤電子對時，兩者的空間結構不一致。





利用價層電子對互斥理論判斷分子或離子的空間結構解題思路





說明：(1)若ABn型分子中，A與B之間通過兩對或三對電子(即通過雙鍵或三鍵)結合而成，則價層電子對互斥理論把雙鍵或三鍵作為一對電子對看待。


(2)價層電子對之間相互排斥作用大小的一般規律：孤電子對－孤電子對＞孤電子對－成鍵電子對＞成鍵電子對－成鍵電子對。隨著孤電子對數目的增多，成鍵電子對與成鍵電子對之間的斥力減小，鍵角也減小。如CH4、NH3和H2O分子中的鍵角依次減小。





1．若ABn分子的中心原子A上沒有未用于形成共價鍵的孤電子對，根據價層電子對互斥理論，下列說法正確的是( )


A．若n＝2，則分子的空間結構為V形


B．若n＝3，則分子的空間結構為三角錐形


C．若n＝4，則分子的空間結構為正四面體形


D．以上說法都不正確


C [若中心原子A上沒有未用于成鍵的孤電子對，則根據斥力最小的原則，當n＝2時，分子的空間結構為直線形；當n＝3時，分子的空間結構為平面三角形；當n＝4時，分子的空間結構為正四面體形。]


2．用價層電子對互斥理論(VSEPR)可以預測許多分子或離子的空間結構，有時也能用來推測鍵角大小，下列判斷錯誤的是( )


A．SO2、CS2、HI都是直線形的分子


B．BF3鍵角為120°


C．BF3、SO3都是平面三角形的分子


D．PCl3、NH3都是三角錐形的分子


A [A.SO2中價層電子對數＝2＋eq \f(1,2)×(6－2×2)＝3且含有1對孤電子對，所以SO2為V形結構，CS2、HI為直線形結構，故A錯誤；B.BF3中價層電子對數＝3＋eq \f(1,2)×(3－3×1)＝3，為平面三角形結構，所以BF3鍵角為120°，故B正確；C.BF3、SO3中中心原子價層電子對數都是3且不含孤電子對，所以這兩種分子都是平面三角形結構，故C正確；D.PCl3、NH3中價層電子對數＝3＋eq \f(1,2)×(5－3×1)＝4，且含有1對孤電子對，所以PCl3、NH3均為三角錐形結構，故D正確。]


3．(1)計算下列分子中標“·”原子的價層電子對數：


①eq \(C,\s\d4(·))Cl4________；②eq \(B,\s\d4(·))eCl2________；③eq \(B,\s\d4(·))Cl3________；


④eq \(P,\s\d4(·))Cl3________。


(2)計算下列分子中標“·”原子的孤電子對數：


①H2eq \(S,\s\d4(·)) ________；②eq \(P,\s\d4(·))Cl5________；③eq \(B,\s\d4(·))F3________；


④eq \(N,\s\d4(·))H3________。


[答案] (1)①4 ②2 ③3 ④4 (2)①2 ②0 ③0 ④1





用價層電子對互斥理論推測分子或離子的空間結構時的常見錯誤


?1?計算陰、陽離子的中心原子的價層電子對數時未考慮離子所帶電荷而計算錯誤。


?2?由電子式或路易斯結構式判斷中心原子價層電子對數時未將雙鍵或三鍵當作一對價層電子對計算。


?3?不能準確區分和判斷孤電子對和成鍵電子對。判斷ABn型分子中孤電子對數的簡單方法為孤電子對數＝價層電子對數－n。


?4?誤將VSEPR模型當作分子或離子的空間結構。


?5?錯誤地利用相似性規律判斷分子或離子的空間結構。








1．下列敘述正確的是( )


A．NH3分子中N原子處在3個H原子所組成的三角形的中心


B．CCl4分子中C原子處在4個Cl原子所組成的正方形的中心


C．H2O分子中O原子處在2個H原子所組成的直線的中央


D．CO2是非極性分子，分子中C原子處在2個O原子所連接的直線的中央


D [NH3分子為三角錐形分子，N原子位于錐頂，A錯誤；CCl4分子為正四面體形分子，B錯誤；H2O分子為V形結構，C錯誤；CO2分子為直線形，C原子位于兩個O原子連線的中央，D正確。]


2．下列分子結構與分子中共價鍵鍵角對應正確的是( )


A．直線形分子：180° B．平面正三角形：120°


C．三角錐形：109°28′D．正四面體形：109°28′


B [A項，HCl也是直線形分子，因只有一個共價鍵，故不存在鍵角，A項錯誤；氨分子呈三角錐形，鍵角為107°，C項錯誤；甲烷、白磷分子均是正四面體形分子，但鍵角分別為109°28′、60°，D項錯誤，故選B項。]


3．下列有關價層電子對互斥理論的描述正確的是( )


A．價層電子對就是σ鍵電子對


B．孤電子對數由分子式來確定


C．分子的空間結構是價層電子對互斥的結果


D．孤電子對數等于π鍵數


C [價層電子對數是σ鍵電子對數與中心原子上的孤電子對數之和，中心原子上的孤電子對數是指沒有成鍵的價電子對數，其與中心原子價層電子總數、與中心原子結合的原子最多能接受的電子數及與中心原子結合的原子數有關，A、B、D項錯誤。]


4．下列分子或離子的中心原子上未用于成鍵的價電子對最多的是( )


A．H2O B．HCl C．NHeq \\al(＋,4) D．PCl3


A [A項，氧原子有兩對未成鍵的價電子對；B項，HCl分子屬于AB型分子，沒有中心原子；C項，NHeq \\al(＋,4)的中心原子的價電子全部參與成鍵；D項，磷原子有一對未成鍵的價電子對。]


5．用價層電子對互斥理論完成下列問題(點“·”的原子為中心原子)。


[答案]


發 展 目 標
體 系 構 建
1.了解分子結構的測定方法。


2.認識共價分子結構的多樣性和復雜性。


3.理解價層電子對互斥理論的含義。


4.能根據有關理論判斷簡單分子或離子的空間結構。
分子類型
化學式
空間結構
結構式
鍵角
空間填充模型
球棍模型
三原子


分子
CO2
直線形
O===C===O
180°
H2O
V形
105°
四原子


分子
CH2O
平面


三角形
120°
NH3
三角錐形
107°
五原子


分子
CH4
四面體形
109°28′
分子或離子
孤電子對數
價層電子對數
VSEPR


模型名稱
分子或離子


的空間結構名稱
CO2
0
2
直線形
直線形
SO2
1
3
平面三角形
V形
COeq \\al(2－,3)
0
3
平面三角形
平面三角形
H2O
2
4
四面體形
V形
NH3
1
4
四面體形
三角錐形
CH4
0
4
正四面體形
正四面體形
利用價層電子對互斥理論判斷分子或離子的空間結構
分子或離子
σ鍵電子對數
中心原子上的孤電子對數
分子或離子的空間結構名稱
H2Seq \(e,\s\d4(·))
eq \(B,\s\d4(·))Cl3
eq \(P,\s\d4(·))Cl3
eq \(S,\s\d4(·))O2
eq \(S,\s\d4(·))Oeq \\al(2－,4)
分子或離子
σ鍵電子對數
中心原子上的孤電子對數
分子或離子的空間結構名稱
H2Seq \(e,\s\d4(·))
2
2
V形
eq \(B,\s\d4(·))Cl3
3
0
平面三角形
eq \(P,\s\d4(·))Cl3
3
1
三角錐形
eq \(S,\s\d4(·))O2
2
1
V形
eq \(S,\s\d4(·))Oeq \\al(2－,4)
4
0
正四面體形
