四、光的折射


基礎鞏固

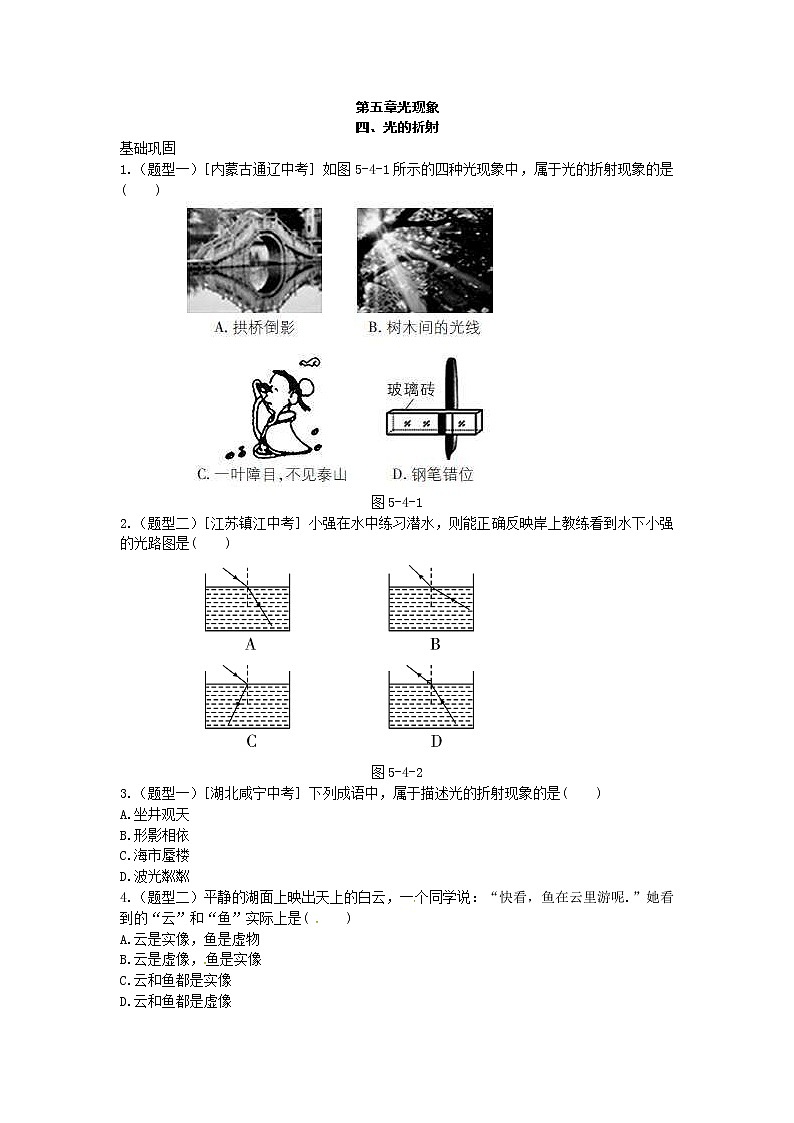

1.（題型一）［內蒙古通遼中考］如圖5-4-1所示的四種光現象中，屬于光的折射現象的是( )


[來源:ZXXK]


圖5-4-1


2.（題型二）［江蘇鎮江中考］小強在水中練習潛水，則能正確反映岸上教練看到水下小強的光路圖是( )


[來源:Z*xx*k.Cm]


圖5-4-2


3.（題型一）［湖北咸寧中考］下列成語中，屬于描述光的折射現象的是( )


A.坐井觀天


B.形影相依


C.海市蜃樓


D.波光粼粼


4.（題型二）平靜的湖面上映出天上的白云，一個同學說：“快看，魚在云里游呢.”她看到的“云”和“魚”實際上是( )


A.云是實像，魚是虛物


B.云是虛像，魚是實像


C.云和魚都是實像


D.云和魚都是虛像


5.（題型二）［湖南株洲中考］（多選）如圖5-4-3是一根直樹枝斜插在湖水中的一張照片，下列分析正確的是( )





圖5-4-3


A.OB是樹枝反射形成的像


B.OB是樹枝折射形成的像


C.OC是樹枝在水中的部分


D.OC是樹枝折射形成的像


6.（題型二）［湖南湘潭中考］光線以45°的入射角從空氣射入玻璃中，則折射角可能為()


A.0° B.30°


C.45° D.60°


7.（題型二）［江西南昌中考］如圖5-4-4所示是光在空氣和玻璃之間發生折射的光路圖，從圖中可以看出，空氣在界面的______側，折射角的大小是______，此過程中還有部分光發生了反射，反射角的大小是______.





圖5-4-4


8.（題型二）［遼寧朝陽中考］如圖5-4-5所示，A點是潛水員的眼睛，B點是空中飛翔的小鳥，B′點是潛水員看到小鳥B的像，請作出潛水員看到小鳥的光路.





圖5-4-5


9.（題型二）［江蘇阜寧模擬］如圖5-4-6所示探究光的折射現象，激光筆射出的光從空氣斜射入半圓形玻璃磚中，圖中的折射角是____度，當入射角增大時，折射角將____（填“增大”“減小”或“不變”），在光屏上看到折射光線亮度____（填“大于”“等于”或“小于”）入射光線亮度.





圖5-4-6


能力提升[來源:學.科.網]


10.（題型二）如圖5-4-7所示的軍事觀察孔，虛線表示空氣孔的觀察范圍，現嵌入玻璃磚后，觀察范圍將______（填“變大”“變小”或“不變”）.請以孔邊緣為法線，作出新觀察范圍的光路圖.





圖5-4-7


答案


基礎鞏固


1.D 解析：拱橋倒影是平面鏡成像，屬于光的反射現象；樹木間的光線屬于光的直線傳播現象；一葉障目，不見泰山屬于光的直線傳播現象；鋼筆錯位屬于光的折射現象.故選D.


2.D 解析：在岸上看水下的物體，光從水中進入空氣中，折射光線與入射光線分居法線兩側，折射角大于入射角.故選D.


3.C 解析：坐井觀天和形影相依屬于光的直線傳播現象，海市蜃樓屬于光的折射現象，波光粼粼屬于光的反射現象.故選C.


4.D 解析：在水面上看到的云是平面鏡成像現象，所成的像是虛像；看到的水中的魚是由于光的折射而形成的虛像.


5.AD 解析：樹枝斜插在湖水中，水面相當于平面鏡，OB為樹枝在平面鏡中所成的像，故A正確，B錯誤；斜插在湖水中的樹枝由于光的折射成像，看起來向上偏折，則OC是樹枝折射形成的像，故D正確，C錯誤.


6.B 解析：光從空氣斜射入玻璃中，折射角小于入射角，入射角為45°，故折射角可能是30°.


7.左 35° 60° 解析：光從左側射向右側，所以左側光線是入射光線，右側光線是折射光線；題圖中折射角是90°-55°=35°，入射角為90°-30°=60°，根據反射角等于入射角知，反射角也是60°；折射角小于入射角，所以這是光從空氣斜射入玻璃中，即左側是空氣，右側是玻璃.


8.如圖D5-4-1所示.





圖D5-4-1


解析：連接AB′得到入射點O和折射光線OA，連接BO得到入射光線.


9. 30 增大 小于 解析：折射角是折射光線與法線的夾角，由題圖知，折射角為30°；根據光的折射規律可知，當入射角增大時，折射角也增大.當光通過界面發生折射時，會有一部分光被反射，所以折射光線要比入射光線暗.


能力提升


10.變大如圖D5-4-2所示.





圖D5-4-2


解析：如圖D5-4-2所示，設表示空氣孔的觀察范圍的兩條線分別為AB和CD，即未嵌入玻璃磚時，AB是能射入孔的最左側的光線，CD是能射入孔的最右側的光線.嵌入玻璃磚后，孔外物體發出或反射的光經O1、O2兩點向玻璃磚內入射并發生折射.由于光是從空氣射向玻璃中，入射角∠A′O1D′大于折射角∠DO1B，同理入射角∠C′O2B′大于折射角∠BO2D，顯然由圖D5-4-2看出，嵌入玻璃磚后的觀察范圍變大了.
