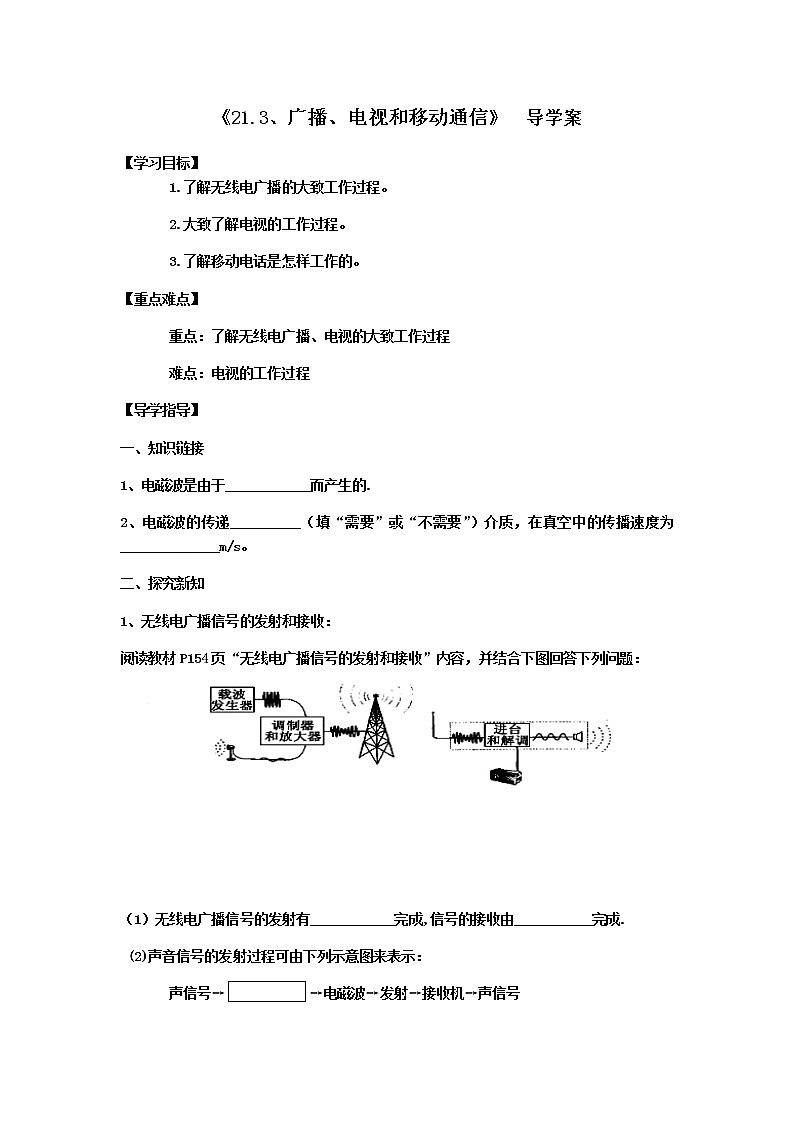

初中物理人教版九年級全冊第3節 廣播、電視和移動通信學案

這是一份初中物理人教版九年級全冊第3節 廣播、電視和移動通信學案，共3頁。學案主要包含了學習目標，重點難點，導學指導，課堂練習，要點歸納，總結反思等內容，歡迎下載使用。
【學習目標】


1.了解無線電廣播的大致工作過程。


2.大致了解電視的工作過程。


3.了解移動電話是怎樣工作的。


【重點難點】


重點：了解無線電廣播、電視的大致工作過程


難點：電視的工作過程


【導學指導】


一、知識鏈接


1、電磁波是由于____________而產生的.


2、電磁波的傳遞__________（填“需要”或“不需要”）介質，在真空中的傳播速度為______________m/s。


二、探究新知


1、無線電廣播信號的發射和接收：


閱讀教材P154頁“無線電廣播信號的發射和接收”內容，并結合下圖回答下列問題：




















（1）無線電廣播信號的發射有____________完成,信號的接收由___________完成.


(2)聲音信號的發射過程可由下列示意圖來表示：


電信號


聲信號→ →電磁波→發射→接收機→聲信號


2、電視的發射和接收：閱讀課本P155頁內容“電視的發射和接收”部分，并結合下圖，回答下列問題：








（1）、電視用電磁波傳遞______________信號和______________信號。


（2）、同學們小組討論回答：聲音信號與圖像信號的工作過程是怎樣的 。（傳播過程與無線電廣播基本相同，但多了圖像信號，必須把圖像轉換為電信號，與聲音一起發射）


3、移動電話：


（1）工作原理：移動電話相當于是無線電臺，它將用戶的聲音轉變?yōu)楦哳l電信號發射到空中，同時它又捕捉空中的電磁波，使用戶接收到通話對方送來的信息。


（2）設立基地臺的原因：手持移動電話的體積很小，發射功率不大；它的天線也很簡單，靈敏度不高。因此，它跟其他用戶的通話要靠較大的固定基地臺轉接。


【課堂練習】


1．無線電廣播的發射過程是:在廣播電臺話筒把播音員的________轉換成________,然后用調制器把音頻電信號加載到________(載波)上,再通過天線發射出去;無線電廣播的接收過程是:收音機的天線接收到各種各樣的________.轉動收音機調諧器的旋鈕,可以從中選出________的信號.收音機內的電子電路再把________從中取出來,放大后送到揚聲器里轉換成________,我們就聽到廣播了.


2．電視中圖像信號的工作過程是:攝像機把圖像變成________,發射機把________加載到________電磁波上,通過發射天線發射到空中.電視機的接收天線把這樣的________信號接收下來,通過電視機內的電路把________信號取出來并放大,由顯像管把它還原成________.


【要點歸納】


1.觀察圖回答，在音頻、視頻、射頻三種信號中，頻率最高的是（ ）A．音頻 B．視頻 C．射頻 D．一樣高


2.電磁波的發射裝置中必須有調制器，調制器在發射過程中的作用是（ ）


A.將聲音和振蕩電流混合起來 B.振蕩出帶有信號的高頻振蕩電流


C.將不同的聲音電流任意混合起來 D.將低頻聲音信號加到高頻振蕩電流上


3.電視信號包含圖像信號和聲音信號，電視信號從電視臺發射機到電視接收機的傳遞過程中，下列說法正確的是（ ）


A．聲音信號是加載在電流上的，圖像信號是加載在電磁波上的


B．圖像信號是加載在電流上的，聲音信號是加載在電磁波上的


C．聲音信號和圖像信號都是加載在電流上的


D．聲音信號和圖像信號都是加載在電磁波上的


4.收音機的接收天線收到各種不同頻率的電磁波后，可通過下列哪一部分選出我們需要的某一頻率的電磁波（ ）


A.天線 B.解調器 C.調制器 D.揚聲器


5.調制器的作用是 （ ）


A.將不同的電流任意混合起來 B.使聲音和振蕩電流混合起來


C.是高頻電流隨聲音變化 D.振蕩出帶有信號的高頻振蕩電流











【總結反思】
