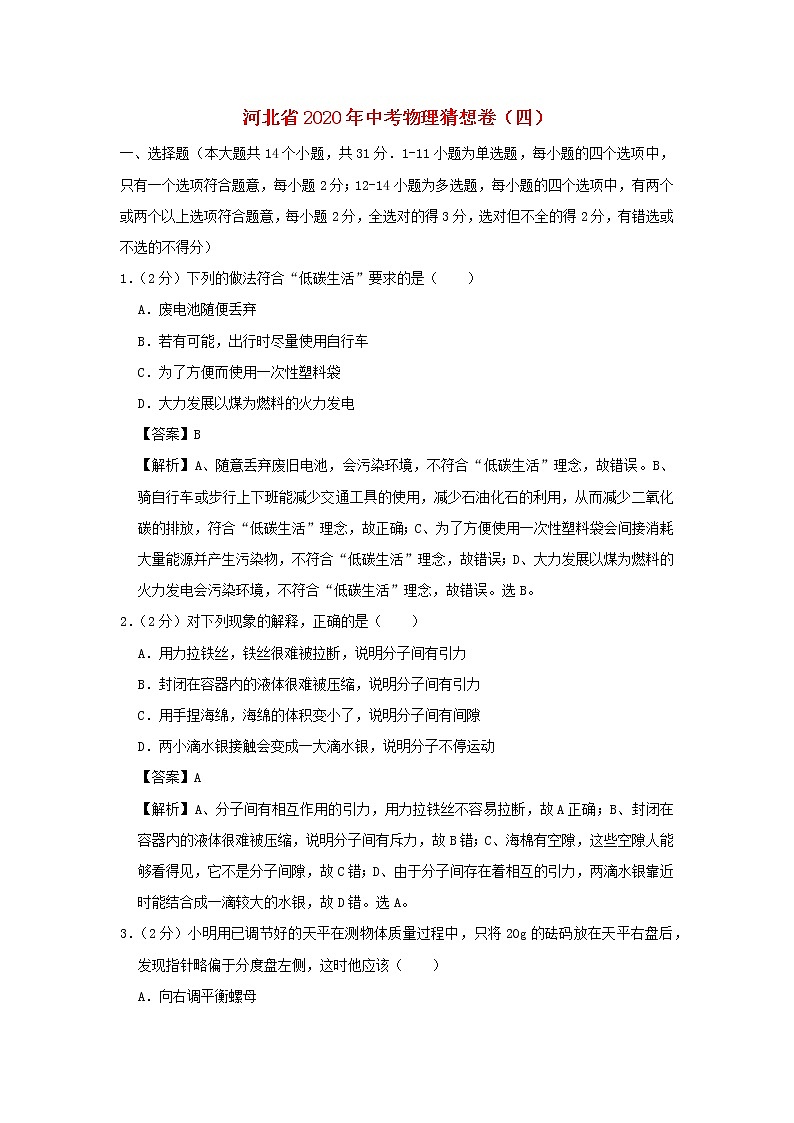

河北省2020年中考物理猜想卷（四）（含解析）

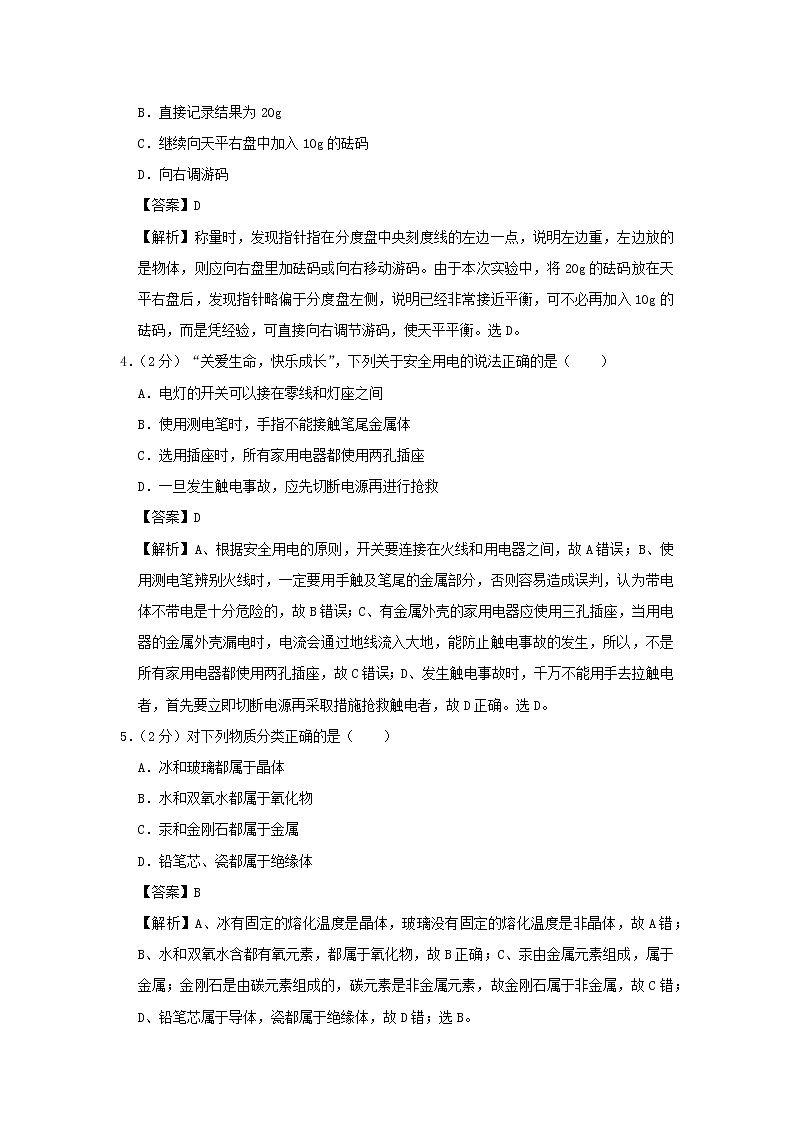

河北省2020年中考物理猜想卷（四）一、選擇題（本大題共14個小題，共31分．1-11小題為單選題，每小題的四個選項中，只有一個選項符合題意，每小題2分；12-14小題為多選題，每小題的四個選項中，有兩個或兩個以上選項符合題意，每小題2分，全選對的得3分，選對但不全的得2分，有錯選或不選的不得分）1．（2分）下列的做法符合“低碳生活”要求的是（　?。?/span>A．廢電池隨便丟棄 B．若有可能，出行時盡量使用自行車 C．為了方便而使用一次性塑料袋 D．大力發展以煤為燃料的火力發電【答案】B【解析】A、隨意丟棄廢舊電池，會污染環境，不符合“低碳生活”理念，故錯誤。B、騎自行車或步行上下班能減少交通工具的使用，減少石油化石的利用，從而減少二氧化碳的排放，符合“低碳生活”理念，故正確；C、為了方便使用一次性塑料袋會間接消耗大量能源并產生污染物，不符合“低碳生活”理念，故錯誤；D、大力發展以煤為燃料的火力發電會污染環境，不符合“低碳生活”理念，故錯誤。選B。2．（2分）對下列現象的解釋，正確的是（　?。?/span>A．用力拉鐵絲，鐵絲很難被拉斷，說明分子間有引力 B．封閉在容器內的液體很難被壓縮，說明分子間有引力 C．用手捏海綿，海綿的體積變小了，說明分子間有間隙 D．兩小滴水銀接觸會變成一大滴水銀，說明分子不停運動【答案】A【解析】A、分子間有相互作用的引力，用力拉鐵絲不容易拉斷，故A正確；B、封閉在容器內的液體很難被壓縮，說明分子間有斥力，故B錯；C、海棉有空隙，這些空隙人能夠看得見，它不是分子間隙，故C錯；D、由于分子間存在著相互的引力，兩滴水銀靠近時能結合成一滴較大的水銀，故D錯。選A。3．（2分）小明用已調節好的天平在測物體質量過程中，只將20g的砝碼放在天平右盤后，發現指針略偏于分度盤左側，這時他應該（　?。?/span>A．向右調平衡螺母 B．直接記錄結果為20g C．繼續向天平右盤中加入10g的砝碼 D．向右調游碼【答案】D【解析】稱量時，發現指針指在分度盤中央刻度線的左邊一點，說明左邊重，左邊放的是物體，則應向右盤里加砝碼或向右移動游碼。由于本次實驗中，將20g的砝碼放在天平右盤后，發現指針略偏于分度盤左側，說明已經非常接近平衡，可不必再加入10g的砝碼，而是憑經驗，可直接向右調節游碼，使天平平衡。選D。4．（2分）“關愛生命，快樂成長”，下列關于安全用電的說法正確的是（　　）A．電燈的開關可以接在零線和燈座之間 B．使用測電筆時，手指不能接觸筆尾金屬體 C．選用插座時，所有家用電器都使用兩孔插座 D．一旦發生觸電事故，應先切斷電源再進行搶救【答案】D【解析】A、根據安全用電的原則，開關要連接在火線和用電器之間，故A錯誤；B、使用測電筆辨別火線時，一定要用手觸及筆尾的金屬部分，否則容易造成誤判，認為帶電體不帶電是十分危險的，故B錯誤；C、有金屬外殼的家用電器應使用三孔插座，當用電器的金屬外殼漏電時，電流會通過地線流入大地，能防止觸電事故的發生，所以，不是所有家用電器都使用兩孔插座，故C錯誤；D、發生觸電事故時，千萬不能用手去拉觸電者，首先要立即切斷電源再采取措施搶救觸電者，故D正確。選D。5．（2分）對下列物質分類正確的是（　?。?/span>A．冰和玻璃都屬于晶體 B．水和雙氧水都屬于氧化物 C．汞和金剛石都屬于金屬 D．鉛筆芯、瓷都屬于絕緣體【答案】B【解析】A、冰有固定的熔化溫度是晶體，玻璃沒有固定的熔化溫度是非晶體，故A錯；B、水和雙氧水含都有氧元素，都屬于氧化物，故B正確；C、汞由金屬元素組成，屬于金屬；金剛石是由碳元素組成的，碳元素是非金屬元素，故金剛石屬于非金屬，故C錯；D、鉛筆芯屬于導體，瓷都屬于絕緣體，故D錯；選B。6．（2分）如圖所示的內燃機工作的一個循環中，其四個沖程的順序應當是（　?。?/span>A．乙、甲、丁、丙 B．甲、乙、丙、丁 C．乙、丁、甲、丙 D．甲、丁、乙、丙【答案】D【解析】甲、活塞向下運動，進氣門開啟，排氣門關閉。吸氣沖程。乙、活塞向下運動，兩個氣門都關閉，做功沖程。丙、活塞向上運動排氣門開啟，進氣門關閉，排氣沖程。丁、活塞向上運動，兩氣門關閉，壓縮沖程；故順序是甲、丁、乙、丙；選D。7．（2分）小明媽媽新買了一部大屏手機，雖然是新手機但待機時間卻比較短，這是為什么呢？經過思考，他認為手機的待機時間可能與屏的大小有關。從科學探究的角度分析，小明所作的判斷是科學探究中的哪個步驟（　?。?/span>A．提出問題 B．設計實驗 C．作出猜想 D．分析實驗，得出結論【答案】C【解析】“手機的待機時間可能與屏的大小有關”是對手機待機時間較短原因的初步判斷，屬于科學探究的“猜想與假設”環節。選C。8．（2分）下列數據接近實際的是（　?。?/span>A．課桌的高度大約是80mm B．1個雞蛋的質量大約是600g C．一個成年人的正常心率是30次/分 D．人體的正常體溫為37℃左右【答案】D【解析】A、中學生的身高在160cm左右，課桌的高度大約是中學生身高的一半，在80cm＝800mm左右。此選項不符合實際；B、8個雞蛋的質量大約1斤，而1斤＝500g，所以一個雞蛋的質量在60g左右。此選項不符合實際；C、正常情況下，人的脈搏跳動一次的時間接近1s，1min跳動的次數在70次左右。此選項不符合實際；D、正常情況下，人的體溫在37℃左右，變化幅度很小。此選項符合實際。選D。9．（2分）下列四幅圖中，關于聲現象的描述正確的是（　?。?/span>A．戴上防噪聲耳罩，可以在聲源處減弱噪聲 B．逐漸抽出真空罩中的空氣，鬧鐘的聲音越來越大 C．鋼尺伸出桌面的長度越長，撥動時發出的聲音響度越大 D．開啟倒車?yán)走_(dá)，可以利用超聲波回聲定位【答案】D【解析】A、戴上防噪聲耳罩，是在人耳處減弱噪聲，故A錯誤。B、聲音傳播需要介質，真空不能傳聲，逐漸抽出真空罩中的空氣，鬧鐘的聲音會越來越小，故B錯誤。C、鋼尺伸出桌面的長度越長，撥動時振動的頻率越慢，音調越低，不影響響度，故C錯誤。D、汽車的倒車?yán)走_(dá)，是因為超聲波具有方向性強的特點，利用回聲定位工作的，故D正確。選D。10．（2分）對如圖所示的四種情景，下列說法中正確的是（　?。?/span>A．小芳站在平面鏡前照鏡子，在她向后退的過程中，她在鏡中的像變小 B．針孔照相機是利用光的直線傳播成像的 C．小貓看到水中的魚是光的折射形成的實像 D．側面看到白紙很亮，是因為光照到白紙上發生了鏡面反射【答案】B【解析】A、平面鏡所成的像與物體是等大的，她向后退的過程中，小芳在平面鏡中像的大小不變，故A錯誤；B、針孔照相機是利用光的直線傳播規律成像的，屬于小孔成像，所成像為實像，故B正確；C、看到水中游動的魚是光折射形成的虛像，而不是實像，故C錯誤；D、當手電筒的光正對著平面鏡照射時，在平面鏡上會發生鏡面反射，反射光線會集中在豎直方向，所以從側面觀察幾乎沒有光線進入眼睛，看到的平面鏡是暗的；而光線在白紙上會發生漫反射，反射光線射向各個方向，所以在側面看到的白紙是亮的，故D錯誤。選B。11．（2分）下列關于力與運動的關系說法正確的是（　?。?/span>A．自行車從斜坡沖下來時不容易停下來，說明速度越大慣性越大 B．物體不受力的情況下也能運動 C．做曲線運動的物體，受到的力也可能是平衡力 D．只受一對平衡力勻速運動的物體，若去掉其中一個力，則物體的運動速度一定增大【答案】B【解析】A、慣性大小只與物體的質量有關，質量越大，慣性越大，與其他因素?zé)o關，故A錯誤；B、牛頓第一定律告訴我們，當物體不受任何外力的情況下，總保持靜止?fàn)顟B(tài)或勻速直線運動狀態，故B正確；C、既然是曲線運動，它的速度的方向必定是改變的，所以曲線運動一定是變速運動，不可能是受到平衡力的作用，故C錯誤；D、只受一對平衡力勻速運動的物體，若去掉其中一個力，如果撤去的這個力是物體運動的動力，則物體將會做減速運動，故D錯誤。選B。12．（3分）下列說法中不正確的是（　?。?/span>A．機械能為零的物體內能也為零 B．晶體在熔化過程中吸收熱量，溫度不變 C．熱量總是從內能多的物體向內能少物體傳遞 D．能量在轉化過程中是守恒的，所以不存在能源危機【答案】ACD【解析】A、一切物體都有內能，因此機械能為零的物體，內能一定不為零，故A錯誤；B、晶體在熔化的過程中，溫度保持不變，但需要吸熱，故B正確；C、發生熱傳遞的條件時存在溫度差，熱量總是從溫度高的物體向溫度低的物體傳遞，故C錯誤；D、由于能量的轉化過程中，是具有方向性的，所以在實際生活中是存在能源危機的，故D錯誤。選ACD。13．（3分）用四只完全相同的滑輪和兩根相同的繩子組成如圖所示的甲、乙兩個滑輪組，在繩自由端用大小分別為F1和F2的拉力，將相同的物體勻速提升相同的高度。若不計繩重和摩擦，下列說法不錯誤的是（　　）A．F1大于F2 B．F1和F2做的功一定相等 C．甲、乙的機械效率不相等 D．繩子自由端移動的距離不相等，物體運動時間可能相等【答案】ABD【解析】A、不計繩重及摩擦，因為拉力F＝（G物+G輪），n1＝2，n2＝3，所以繩子的拉力：F1＝（G物+G輪），F(xiàn)2＝（G物+G輪），所以F1＞F2，故A正確；B、因為繩子自由端移動的距離s＝nh，n1＝2，n2＝3，提升物體的高度h相同，所以s1＝2h，s2＝3h，不計繩重及摩擦，拉力做的功：W1＝F1s1＝（G物+G輪）×2h＝（G物+G輪）h，W2＝F2s2＝（G物+G輪）×3h＝（G物+G輪）h，所以W1＝W2，故B正確；C、由W＝Gh可知，將相同的物體勻速提升相同的高度所做的有用功相同，因為有用功、總功相同，所以，由η＝可知，滑輪組的機械效率相同，故C錯誤；D、因s1＝2h，s2＝3h，所以繩子自由端移動的距離s1≠s2，由于拉動的快慢不影響做功的多少與機械效率的大小，因此，物體運動時間可能相等。故D正確。選ABD。14．（3分）如圖所示，電源電壓恒為6V，定值電阻R1＝10Ω，滑動變阻器R2的最大阻值為20Ω，電壓表接入電路的量程為0～3V，電流表接入電路的量程為0～0.6A．當開關S閉合，滑動變阻器的滑片P從b端向a端移動過程中，在保證電壓表和電流表安全的情況下，下列說法正確的是（　?。?/span>A．電壓表的示數變小，電流表的示數變大 B．電流表的示數變化范圍為0.2A～0.3A C．電阻R2的兩端電壓由4V減小到3V D．電阻R1消耗的功率的變化范圍為0.4W～0.9W【答案】BCD【解析】（1）滑片由b端移到a端的過程中，滑動變阻器的阻值變小，電路中的總電阻變?。浑娫措妷翰蛔?，根據歐姆定律可知電路中的電流變大，即電流表示數變大；根據串聯電路電阻的分壓特點可知R1兩端電壓變大，即電壓表示數變大，故A錯誤。（2）當滑片在b端時，R1、R2串聯，電路的總電阻為R＝R1+R2＝10Ω+20Ω＝30Ω，電路中的電流為I＝＝＝0.2A，電壓表的示數為U1＝IR1＝0.2A×10Ω＝2V；因電壓表接入電路的量程為 0～3V，所以電壓表示數為3V。此時電路中的電流為I＝＝＝0.3A，故滑片由b端移到a端的過程中，電流表的示數變化范圍是0.2A～0.3A，電壓表的示數變化范圍是2V～3V，電阻R2的兩端電壓由4V減小到3V，故B、C正確。（3）電源兩端電壓為6V保持不變，定值電阻為10Ω；由題意知，當電壓表的最大測量值為3V時，此時定值電阻R1兩端的電壓U1＝3V，此時電阻R1消耗的功率最大，則最大功率P最大＝＝＝0.9W，當滑片P滑到b端時，電阻R1消耗的功率最小，則最小功率P最小＝＝＝0.4W；則電阻R1消耗的功率的變化范圍為0.4W～0.9W，故D正確。選BCD。二、填空及簡答題（本大題共5個小題：每空1分，共13分）15．（3分）巴西世界杯足球賽正在火熱地進行中。如圖是某球員傳球時足球的一段運動軌跡，其中A點的重力勢能_________（填“大于”、“小于”或“等于”）B點的重力勢能。若不計空氣阻力，足球在上升的過程中，動能轉化為_________能，當足球運動至最高點時，動能_________（選填“為零”“不為零”）。【答案】小于；重力勢；不為零。【解析】（1）由圖可見A點的高度小于B點的高度，球的質量不變，因此A點重力勢能小于B點的重力勢能；（2）若不計空氣阻力，足球在上升過程中，高度增大，重力勢能增大；速度減小，動能減小，因此由動能轉化為重力勢能，當足球運動至最高點時，速度不為，所以動能不為零。16．（2分）在如圖所示的實驗裝置中，當導體ab不動，磁體左右運動時，靈敏電流計的指針_________（選填“會”或“不會”）發生偏轉。人們利用該實驗原理發明了_________（選填“電動機”或“發電機”）。【答案】會；發電機【解析】閉合開關后，當導體ab不動，磁體左右運動時，可以切割磁感線，因此會有感應電流產生，此時電流計指針會發生偏轉。如果上下運動與磁感線方向平行，不能切割磁感線，電路中不會產生感應電流。這種現象就是電磁感應現象，利用它人們發明了發電機。17．（2分）顯微鏡實際上是兩個凸透鏡的組合，物鏡成像原理與_________（填“照相機”、“幻燈機”或“放大鏡”）相同，水在_________℃時的密度最大。【答案】幻燈機；4。【解析】顯微鏡的物鏡焦距短，目鏡焦距長，所以放在載物臺上的物體在物鏡的一倍焦距和二倍焦距之間，通過物鏡成倒立放大的實像，相當于幻燈機；事實表明，4℃的水的密度最大。溫度高于4℃時，隨著溫度的升高，水的密度越來越?。粶囟鹊陀?℃時，隨著溫度的降低，水的密度也越來越小。18．（3分）2018年10月23日，港珠澳大橋正式開通。一輛小客車上的乘客看到橋兩邊的路燈在不停地后退，這是乘客選擇了_________為參照物。圖甲和圖乙分別為在港珠澳大橋某地拍攝的距離和限速指示牌，若汽車受到的阻力恒為3600N，則小客車從此位置到澳門出口至少需要_________h，這輛汽車的最大功率為_________W。【答案】小客車；0.29；1×105。【解析】（1）兩邊的路燈相對于小客車的位置不斷發生變化，所以乘客選擇了以小客車為參照物，（2）由交通標志牌可知，小客車在此路段限速v＝100km/h，此處到澳門出口的距離是29km，由v＝可得，小客車從此位置到澳門出口至少需要時間：t＝＝＝0.29h；（3）這輛汽車的最大功率：P＝Fv最大＝3600N×m/s＝1×105W。19．（3分）目前，人類正在研究如何和平地利用核能，釋放核能有_________和_________兩種不同的核反應方式?，F(xiàn)在，已建成運轉的核電站就是利用_________產生的能量來發電的。【答案】裂變；聚變；裂變。【解析】新能源中最矚目的是核能，因為它消耗少、污染小、長遠成本低等等，重核裂變和輕核聚變是獲得核能的主要途徑。三、實驗探究題（本大共2個小題：第20小題6分，第21小題5分，共11分）20．（6分）如圖，小明利用一個燒杯、天平、水，測出了一小塊不規則小石塊的密度。請將他的步驟補充完整。（1）把托盤天平放在水平臺上，將標尺上的游碼移到_________處，調節平衡螺母，使天平平衡。（2）用天平測量小石塊的質量，天平平衡時，右盤中的砝碼和標尺上的游碼如圖甲所示，則小石塊的質量為_________g。（3）如圖乙所示：A、往燒杯中加入適量的水，把小石塊浸沒，在水面到達的位置做標記；B、取出小石塊，測得燒杯和水的總質量為122g；C、往燒杯中加水，直到_________，再測出此時燒杯和水的總質量為142g。（4）計算出小石塊的體積為_________cm3。（5）用密度公式計算出小石塊的密度為_________kg/m3。（6）對實驗的過程進行仔細分析后，可以發現容易引起本實驗誤差的因素很多，請寫出其中的一條_________。【答案】（1）左端零刻度線；（2）52；（3）水面與標記相平；（4）20；（5）2.6×103；（6）測得石塊的密度偏小，因為從燒杯中取出石塊時，帶走了一部分水，使測得石塊的體積比真實值偏大。【解析】（1）根據天平的調節和使用方法，天平測量物體質量前要調節橫梁平衡，先將游碼移至零刻度線；（2）根據天平的讀數方法，如圖所示，標尺的分度值是0.2g，則m石＝砝碼質量+游碼對應刻度值＝50g+2g＝52g；（3）根據圖示，我們可以發現，石塊的體積等于要加入水的體積，所以應往燒杯中加水，直到水面與標記相平；（4）已知燒杯和水總質量m1＝122g，加入水與標記相平時，燒杯和水的總質量m2＝142g，所以加入水的質量m加＝m2﹣m1＝142g﹣122g＝20g；已知水的密度是常量，即1.0g∕cm3，根據密度公式ρ＝可得，所加水的體積：V加＝＝＝20cm3；石塊的體積：V石＝V加＝20cm3；（5）根據的分析可知：石塊質量m石＝52g，石塊體積V石＝20cm3 ；所以石塊的密度：ρ石＝＝＝2.6g∕cm3＝2.6×103kg∕m3；（6）從燒杯中取出石塊時，會帶走了一部分水，使測得石塊的體積比真實值偏大，根據ρ＝可知，測得石塊的密度偏小。21．（5分）在探究影響導體電阻大小的因素時，小明作出了如下猜想：導體的電阻可能與①導體的長度有關；②導體的橫截面積有關、③導體的材料有關。實驗室提供了4根電阻絲，其規格、材料如下表所示。編號材料長度/m橫截面積/mm2A鎳鉻合金0.50.5B鎳鉻合金1.00.5C鎳鉻合金0.51.0D錳銅合金0.50.5（1）按照如圖1所示“探究影響導體電阻大小因素”的實驗電路，在M、N之間分別接上不同的導體，則通過觀察_________來比較導體電阻的大小。（2）為了驗證猜想①，應選用編號_________兩根電阻絲分別接入電路進行實驗；（3）分別將A和D兩電阻絲接入圖示電路中M、N兩點間，電流表示數不相同，由此，初步得到的結論是：當長度和橫截面積相同時，導體電阻跟_________有關。（4）要進一步研究導體材料的導電性能，就需要測量導體的電阻，小明的實驗方案和操作過程均正確，但通過觀察發現電流表指針偏轉過小，這樣會導致實驗誤差_________，解決這一問題的措施是_________。【答案】（1）電流表示數；（2）A、B；（3）導體的材料；（4）偏大；電流表改用小量程。【解析】（1）在M、N之間分別接上不同的導體，則通過觀察電流表示數來比較導體電阻的大小。（2）要驗證猜想①：導體的電阻可能與導體的長度有關，應控制導體材料與橫截面積相同而長度不同，由表中數據可知，應選編號為A、B的兩根電阻絲進行實驗。（3）由表中數據可知，A、D兩電阻絲的長度、橫截面積相同而材料不同，將A和D兩電阻絲接入圖1電路中M、N兩點間，電流表示數不相同，由此可知：當長度和橫截面積相同時，導體電阻跟材料有關；（4）由圖2所示電流表可知，電流表指針偏轉過小，電流表讀數誤差較大，會增大實驗誤差，使實驗誤差偏大；電流表換用小量程，可以減小讀數誤差，從而減小實驗誤差。四、計算題（每題6分，共12分）22．（6分）如圖，輕質杠桿的OA：OB＝4：1．放在水平地面上的物體甲的重力G甲＝125N，底面積S甲＝1×10﹣2m2．當杠桿水平平衡時，物體甲對地面的壓強p甲＝1×104Pa，則物體乙的重力G乙＝_________。請寫出解題思路。【答案】100N。【解析】解題思路：首先利用p＝求出杠桿水平平衡時，物體甲對地面壓力，然后根據壓力、重力與拉力之間的關系，求出物體甲對杠桿的拉力，再利用杠桿平衡條件計算物體乙的重力。根據p＝可得，杠桿平衡時，物體甲對地面的壓力：F壓＝pS＝1×104Pa×1×10﹣2m2＝100N，則物體甲對杠桿的拉力為：F1＝G﹣F壓＝125N﹣100N＝25N，根據杠桿平衡條件可得：F1×OA＝G×OB，因為OA：OB＝4：1，所以，G＝＝＝4F1＝4×25N＝100N。23．（6分）如圖甲電路，電源電壓為9V且保持不變，小燈泡標有“6V6W”的字樣，小燈泡的電流隨電壓的變化曲線如圖乙。求：（1）小燈泡正常發光時電阻為多少歐？（2）當電流表的示數為0.7A時，此時小燈泡的電功率為多少瓦？（3）當電壓表的示數為2V時，滑動變阻器連入的阻值是多少歐姆？【答案】（1）小燈泡正常發光時電阻為6Ω；（2）當電流表的示數為0.7A時，小燈泡的電功率為2.1W；（3）當電壓表的示數為2V時，滑動變阻器連入的阻值是14Ω。【解析】由電路圖可知，燈泡與滑動變阻器R串聯，電壓表測燈泡兩端的電壓，電流表測電路中的電流。（1）燈泡正常發光時的電壓UL額＝6V，由圖象可知通過燈泡的電流IL額＝1.0A，由I＝可得，此時燈泡的電阻：RL額＝＝＝6Ω；（2）∵串聯電路中各處的電流相等，∴由圖象可知，當I1＝I＝0.7A時，UL＝3V，此時小燈泡的電功率：P1＝U1I1＝3V×0.7A＝2.1W；（3）由圖象知，當電壓表的示數U2＝2V時，電路中的電流I2＝0.5A，∵串聯電路中總電壓等于各分電壓之和，∴滑動變阻器兩端的電壓：U滑＝U﹣U2＝9V﹣2V＝7V，滑動變阻器接入電路中的電阻：R滑＝＝＝14Ω。
