初中物理電生磁授課ppt課件

這是一份初中物理電生磁授課ppt課件，共20頁。PPT課件主要包含了吸引輕小物體，可能帶正電荷或負電荷，有磁南極和磁北極，演示奧斯特實驗，電生磁，通電螺線管的磁場，電流周?chē)嬖诖艌?chǎng)，與條形磁體的磁場相似，極性與電流方向有關，安培定則等內容，歡迎下載使用。

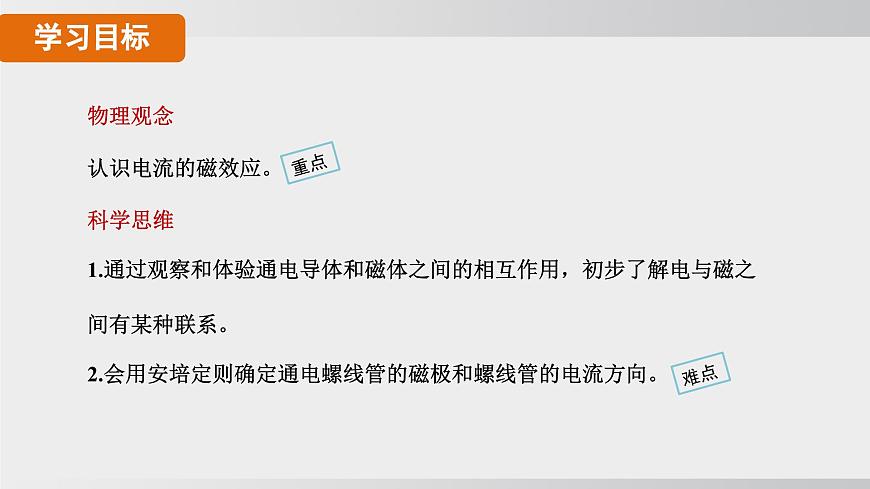

物理觀念認識電流的磁效應。科學思維1.通過觀察和體驗通電導體和磁體之間的相互作用，初步了解電與磁之間有某種聯系。2.會用安培定則確定通電螺線管的磁極和螺線管的電流方向。

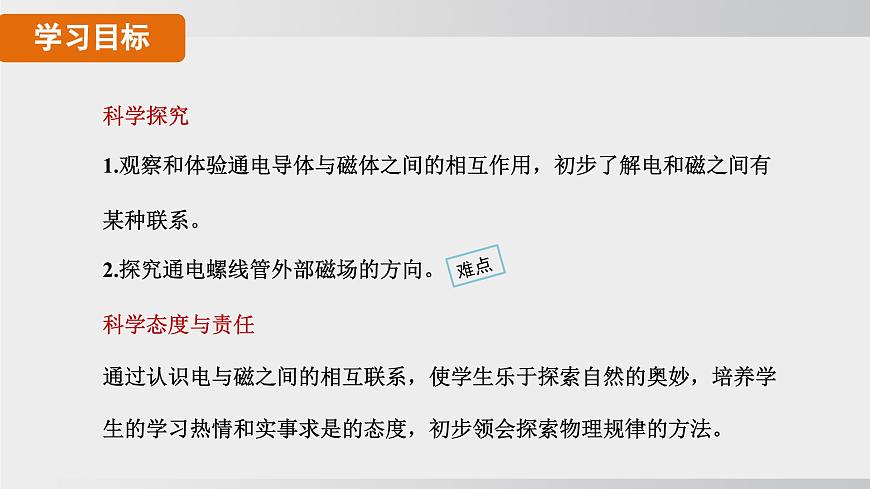

科學探究1.觀察和體驗通電導體與磁體之間的相互作用，初步了解電和磁之間有某種聯系。2.探究通電螺線管外部磁場的方向?？茖W(xué)態度與責任通過認識電與磁之間的相互聯系，使學生樂于探索自然的奧妙，培養學生的學習熱情和實事求是的態度，初步領會探索物理規律的方法。

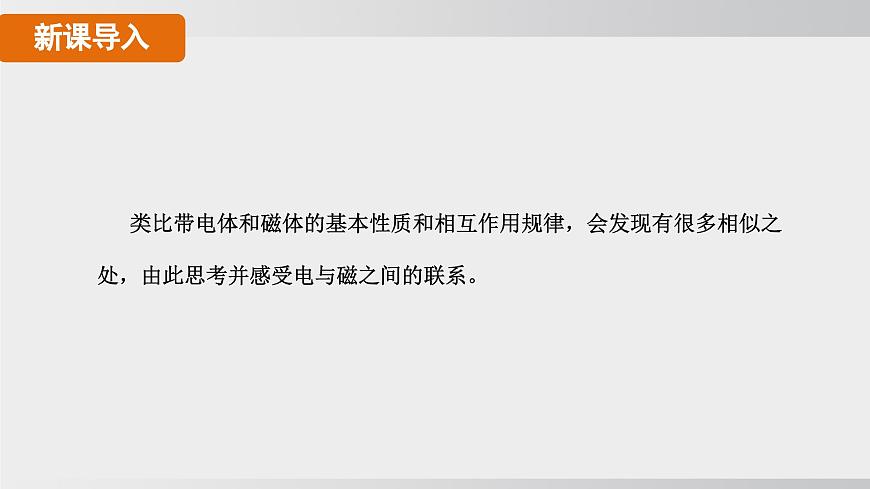

類比帶電體和磁體的基本性質和相互作用規律，會發現有很多相似之處，由此思考并感受電與磁之間的聯系。

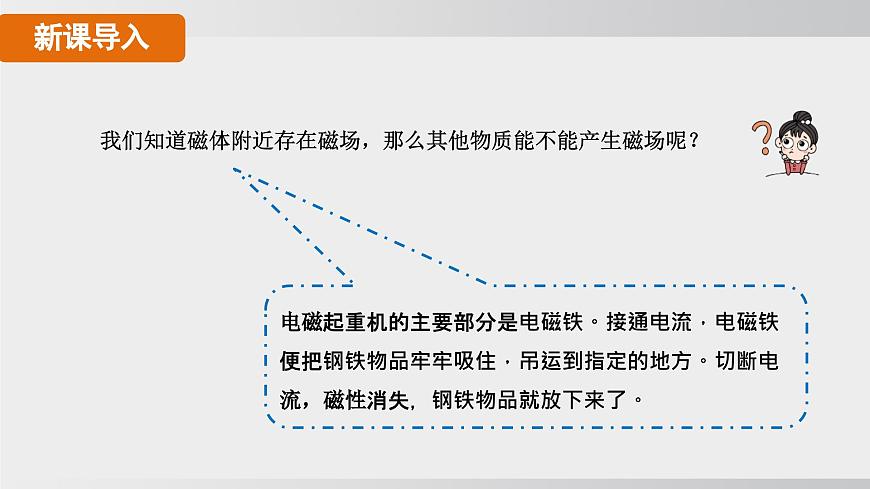

我們知道磁體附近存在磁場，那么其他物質能不能產生磁場呢？
電磁起重機的主要部分是電磁鐵。接通電流，電磁鐵便把鋼鐵物品牢牢吸住，吊運到指定的地方。切斷電流，磁性消失，鋼鐵物品就放下來了。

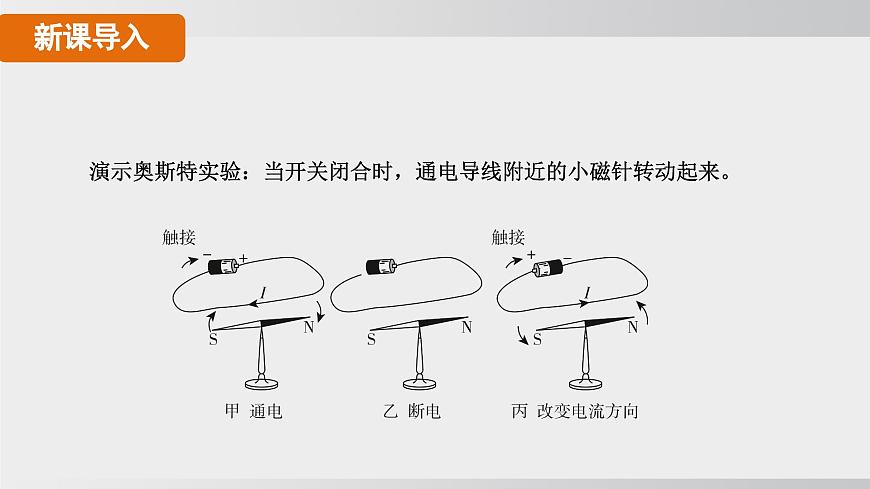

演示奧斯特實驗：當開關閉合時，通電導線附近的小磁針轉動起來。

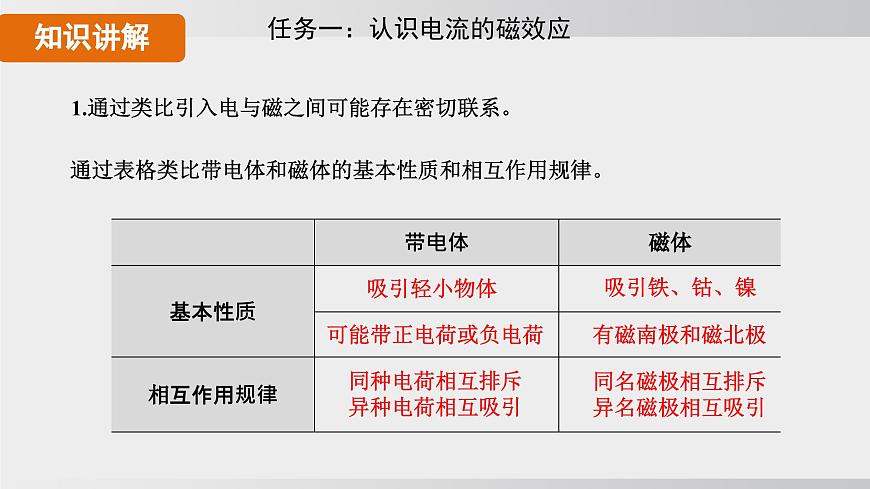

任務一：認識電流的磁效應
1.通過類比引入電與磁之間可能存在密切聯系。
通過表格類比帶電體和磁體的基本性質和相互作用規律。
同種電荷相互排斥異種電荷相互吸引
同名磁極相互排斥異名磁極相互吸引
19世紀丹麥物理學家?jiàn)W斯特，第一個成功發現電與磁之間的聯系。
通電導線周?chē)?存在磁場，磁場方向和電流方向有關。
演示奧斯特實驗，說明通電導線周?chē)嬖诖艌?chǎng)。
思考：電流產生磁場方向是否與電流方向有關？
任務二：認識通電螺線管的磁場特點
在奧斯特實驗中，為了獲得更強的磁場，可以將導線繞在圓筒上，做成螺線管（也叫線圈）。
通電螺線管外部的磁場和條形磁體類似。
分組實驗：請同學們使用螺線管、小磁針、鐵屑等器材，探究通電螺線管周?chē)拇艌?chǎng)分布。觀察并記錄小磁針的偏轉情況，撒上鐵屑觀察磁場分布。
任務三：學會應用安培定則
如何顯示通電螺線管外部磁場的方向？如何判斷通電螺線管兩端的磁極是什么？
安培定則：用右手握住螺線管，讓四指指向螺線管中電流的方向，則拇指所指的那端就是螺線管的N極。
如圖所示，根據小磁針的N極指向，判斷電源右端是正極還是負極?
由小磁針的指向判斷通電螺線管左端 為N極，用右手螺旋定則判斷電流從右側的導線流入，即電源右端是正極。
電流的磁效應——奧斯特實驗
磁場的方向與電流方向有關
1.如圖所示，通電螺線管旁的小磁針?lè)謩e靜止在圖示位置。請科學推斷，最終決定通電螺線管極性的是 （　?。?br/>A.電源正負極的接法 B.螺線管導線的環繞方向 C.小磁針靜止時N極的指向 D.螺線管中電流的方向
2.某同學用如圖的裝置探究通電螺線管外部的磁場分布，在螺線管的兩端各放一個小磁針（涂黑的一端為N極），并在硬紙板上均勻地撒滿鐵屑。通電后輕敲紙板，鐵屑的排列情況和小磁針的指向如圖所示。關于通電螺線管的磁場，下列說法錯誤的是 （　?。?
A.利用這些鐵屑的排列可以顯示通電螺線管磁場的分布情況 B.利用小磁針的指向可以判斷通電螺線管的左端為S極 C.若改變螺線管中的電流方向，則小磁針的指向改變，鐵屑的 分布情況改變 D.由實驗中可得出：通電螺線管外部的磁場與條形磁體周?chē)拇艌?chǎng)相似
3．如圖所示的裝置中，當開關S閉合后，下列判斷正確的是（　?。〢．通電螺線管外 A 點的磁場方向向左B．通電螺線管的左端為 N 極C．向左移動滑片 P，通電螺線管的磁性減弱D．小磁針靜止后，其 N 極的指向沿水平向右
4．小明用自制的電磁小船（如圖所示）放在水中判斷方向。開關S閉合前，小船船頭（右端）指向東邊。閉合開關S，船頭在地磁場的作用下，將 　 ?????　（填“順時針”或“逆時針”）偏轉。
5．在螺線管的上方放一枚小磁針，給螺線管通電后，小磁針的N極指向螺線管的A端，如圖所示。若保持其他條件不變，僅將該小磁針?lè)诺铰菥€管內部的中央，則通電后，小磁針的N極指向螺線管的 　 ???。ㄌ睢癆”或“B”）端。
