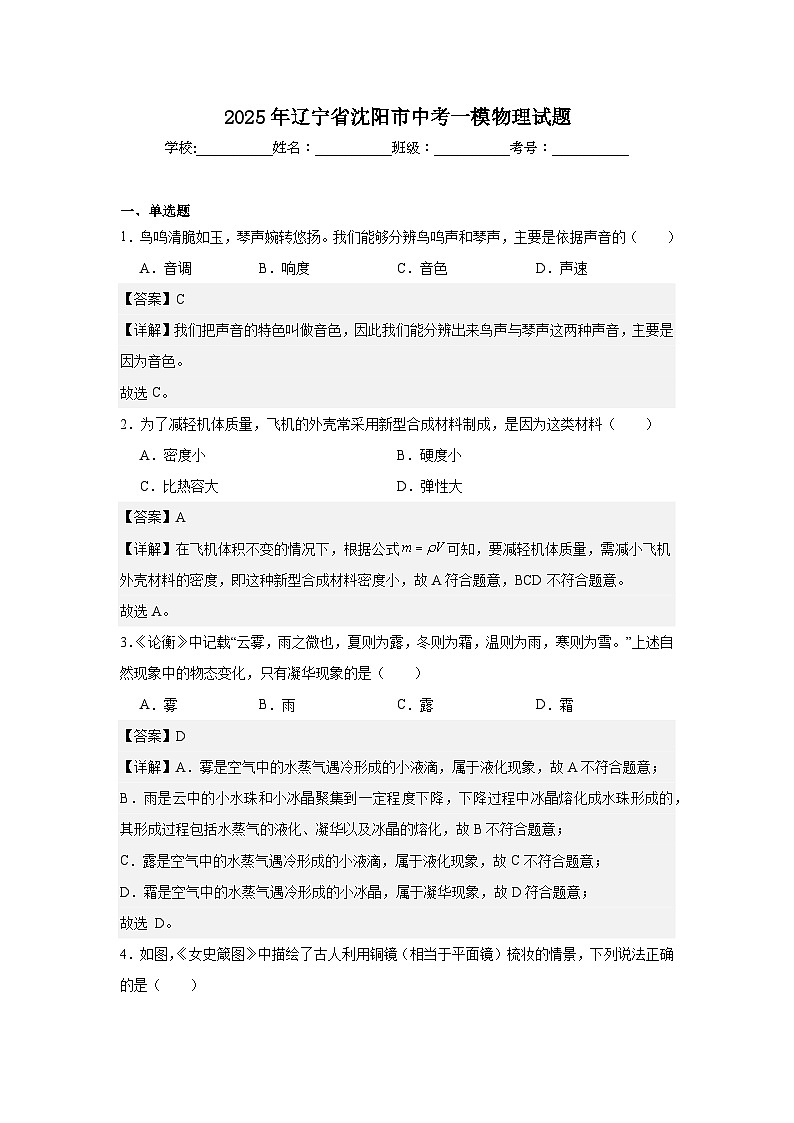

2025年遼寧省沈陽市中考一模物理試題

這是一份2025年遼寧省沈陽市中考一模物理試題，共20頁。試卷主要包含了單選題，多選題，填空題，作圖題，實驗題，計算題，綜合題等內容，歡迎下載使用。

一、單選題
1．鳥鳴清脆如玉，琴聲婉轉悠揚。我們能夠分辨鳥鳴聲和琴聲，主要是依據聲音的（ ）
A．音調B．響度C．音色D．聲速
【答案】C
【詳解】我們把聲音的特色叫做音色，因此我們能分辨出來鳥聲與琴聲這兩種聲音，主要是因?yàn)橐羯?br>故選C。
2．為了減輕機體質量，飛機的外殼常采用新型合成材料制成，是因?yàn)檫@類材料（ ）
A．密度小B．硬度小
C．比熱容大D．彈性大
【答案】A
【詳解】在飛機體積不變的情況下，根據公式可知，要減輕機體質量，需減小飛機外殼材料的密度，即這種新型合成材料密度小，故A符合題意，BCD不符合題意。
故選A。
3．《論衡》中記載“云霧，雨之微也，夏則為露，冬則為霜，溫則為雨，寒則為雪?！鄙鲜鲎匀滑F(xiàn)象中的物態變化，只有凝華現象的是（ ）
A．霧B．雨C．露D．霜
【答案】D
【詳解】A．霧是空氣中的水蒸氣遇冷形成的小液滴，屬于液化現象，故A不符合題意；
B．雨是云中的小水珠和小冰晶聚集到一定程度下降，下降過程中冰晶熔化成水珠形成的，其形成過程包括水蒸氣的液化、凝華以及冰晶的熔化，故B不符合題意；
C．露是空氣中的水蒸氣遇冷形成的小液滴，屬于液化現象，故C不符合題意；
D．霜是空氣中的水蒸氣遇冷形成的小冰晶，屬于凝華現象，故D符合題意；
故選 D。

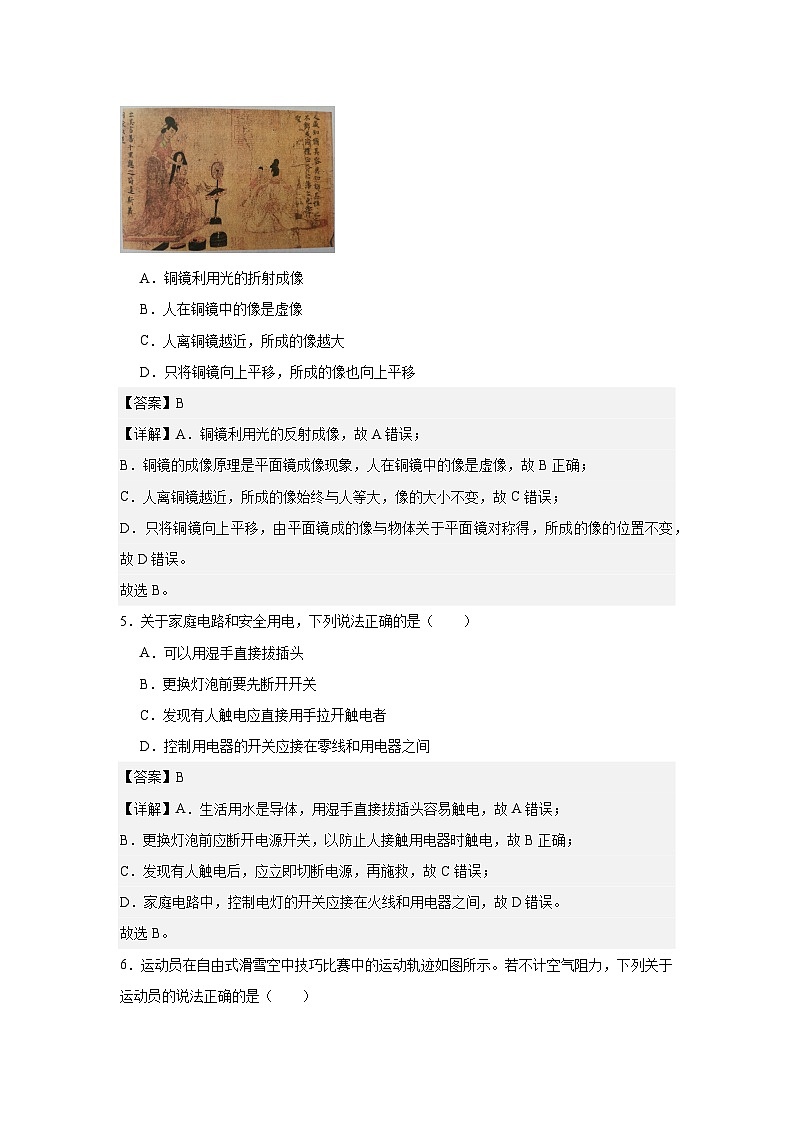

4．如圖，《女史箴圖》中描繪了古人利用銅鏡（相當于平面鏡）梳妝的情景，下列說法正確的是（ ）
A．銅鏡利用光的折射成像
B．人在銅鏡中的像是虛像
C．人離銅鏡越近，所成的像越大
D．只將銅鏡向上平移，所成的像也向上平移
【答案】B
【詳解】A．銅鏡利用光的反射成像，故A錯誤；
B．銅鏡的成像原理是平面鏡成像現象，人在銅鏡中的像是虛像，故B正確；
C．人離銅鏡越近，所成的像始終與人等大，像的大小不變，故C錯誤；
D．只將銅鏡向上平移，由平面鏡成的像與物體關于平面鏡對稱得，所成的像的位置不變，故D錯誤。
故選B。
5．關于家庭電路和安全用電，下列說法正確的是（ ）
A．可以用濕手直接拔插頭
B．更換燈泡前要先斷開開關
C．發現有人觸電應直接用手拉開觸電者
D．控制用電器的開關應接在零線和用電器之間
【答案】B
【詳解】A．生活用水是導體，用濕手直接拔插頭容易觸電，故A錯誤；
B．更換燈泡前應斷開電源開關，以防止人接觸用電器時觸電，故B正確；
C．發現有人觸電后，應立即切斷電源，再施救，故C錯誤；
D．家庭電路中，控制電燈的開關應接在火線和用電器之間，故D錯誤。
故選B。

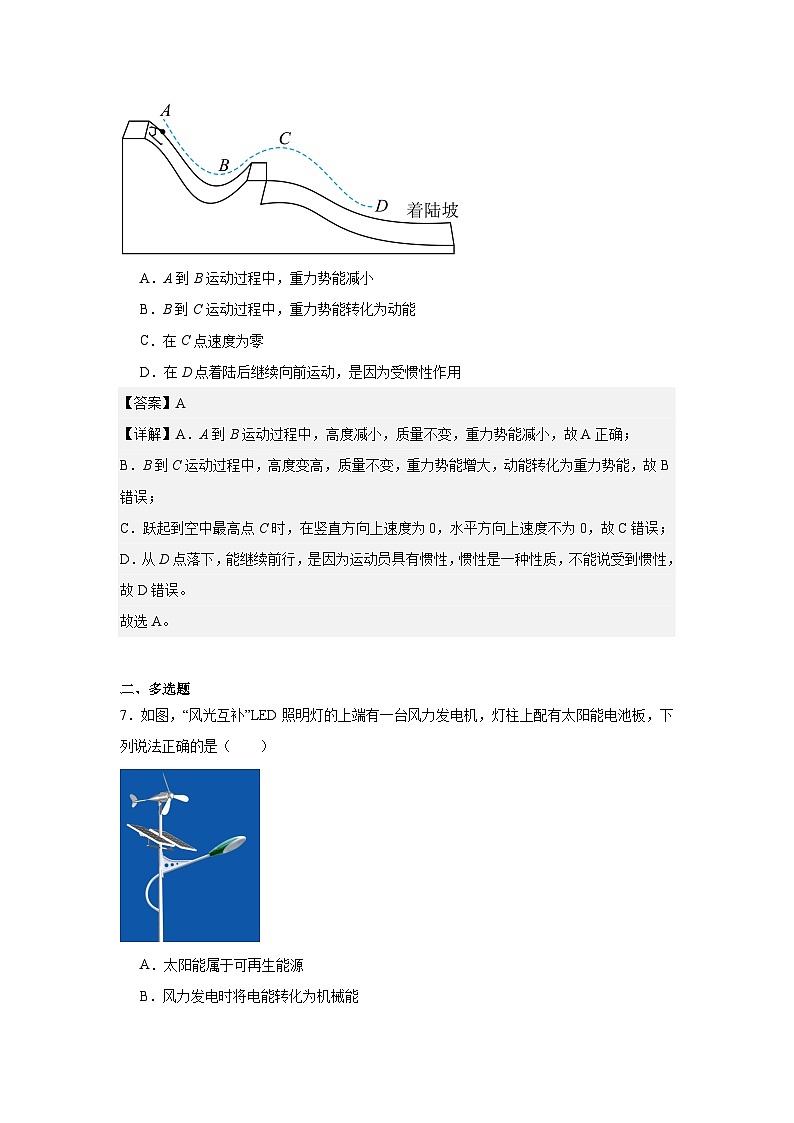

6．運動員在自由式滑雪空中技巧比賽中的運動軌跡如圖所示。若不計空氣阻力，下列關于運動員的說法正確的是（ ）
A．A到B運動過程中，重力勢能減小
B．B到C運動過程中，重力勢能轉化為動能
C．在C點速度為零
D．在D點著陸后繼續向前運動，是因?yàn)槭軕T性作用
【答案】A
【詳解】A．A到B運動過程中，高度減小，質量不變，重力勢能減小，故A正確；
B．B到C運動過程中，高度變高，質量不變，重力勢能增大，動能轉化為重力勢能，故B錯誤；
C．躍起到空中最高點C時，在豎直方向上速度為0，水平方向上速度不為0，故C錯誤；
D．從D點落下，能繼續前行，是因?yàn)檫\(yùn)動員具有慣性，慣性是一種性質，不能說受到慣性，故D錯誤。
故選A。
二、多選題
7．如圖，“風光互補”LED照明燈的上端有一臺風力發電機，燈柱上配有太陽能電池板，下列說法正確的是（ ）
A．太陽能屬于可再生能源
B．風力發電時將電能轉化為機械能
C．發電機的工作原理是電磁感應現象
D．LED燈主要是由半導體材料制成
【答案】ACD
【詳解】A．太陽能取之不盡用之不竭，屬于可再生能源，故A正確；
B．風力發電時將機械能轉化為電能，故B錯誤；
C．發電機、話筒都是利用電磁感應原理制成的，故C正確；
D．LED燈主要是由半導體材料制成，具有單向?qū)щ姷奶匦?，故D正確。
故選ACD。
8．如圖、圖是電子天平的兩種簡化電路圖，主要組成部分是：電源（電壓保持不變）、定值電阻R0、力敏電阻R（阻值隨所受壓力的增大而減?。?，質量顯示儀表?（實質是一只合適的電表）。閉合開關后電路正常工作，下列說法正確的是（ ）
A．圖中，托盤中物體質量越大，電路消耗的電能越多
B．圖中，托盤中物體質量越大，儀表的指針偏轉角度越大
C．圖中，質量顯示儀表為電壓表
D．圖中，電子天平的“0（kg）”刻度線與電表的“0”刻度線重合
【答案】BC
【詳解】AB. 圖中，質量顯示儀表串聯在電路中，該儀表為電流表，托盤中物體質量越大，力敏電阻的阻值越小，電路中電流越大，電路的功率越大，但電路消耗的電能不僅與電功率大小有關，還與時間有關，故A錯誤，B正確；
CD. 圖中，質量顯示儀表與R0并聯，該儀表為電壓表。托盤上不放物體，力敏電阻上壓力為0時，電路中也有一定的電流，電壓表有一定的示數，電子天平的“0（kg）”刻度線與電表的“0”刻度線不重合，故C正確，D錯誤。
故選BC。
9．某同學用一根合適的筷子做秤桿，一個小盆做秤盤，一個20g鉤碼用細線系住做秤砣，制作了一個分度值為2g的桿秤。秤盤中不放物體時，提起提紐，調節秤砣的位置使秤桿平衡，將此時秤砣上細線在秤桿上的位置標記為0g，如圖所示。借助一個100g的砝碼確定刻度線的位置，下列做法正確的是（ ）
A．秤盤中放100g砝碼，將圖中秤砣向右調節，直至秤桿平衡，標記100g位置
B．正確標記100g位置后，在0和100g之間均勻畫上50條刻度線，確定分度值
C．要增大該桿秤的量程，可使秤盤位置不動，將提紐向左移動，并重新標記刻度
D．若換用40g的秤砣標記刻度，相鄰兩條刻度線間的距離變小
【答案】ACD
【詳解】A．秤盤中不放物體時，提起提紐，調節秤砣的位置使秤桿平衡，將此時秤砣上細線在秤桿上的位置標記為0g，接下來的操作是確定稱100g重物時的標記，步驟為秤盤中放100g砝碼，將圖中秤砣向右調節，直至秤桿平衡，標記100g位置，故A正確；
B．在秤盤中放100g砝碼，手提提紐，調節秤砣使秤桿再次水平平衡，標記此時秤砣細線在秤桿上的位置B并記為100g，若在O到B之間均勻地畫上49條刻度線，分成50格，所以每一格表示2.00g，故B錯誤；
C．要使桿秤的最大稱量質量變大，即要增加秤桿能平衡的最大物體重量。根據杠桿平衡條件，此處秤盤位置不動，將提紐向左移動，可以減小的同時增大，在不變的情況下，增大，故能平衡的最大物體重量，故C正確；
D．根據杠桿平衡條件，若換用40g的秤砣標記刻度，增大了，在不變的情況下，減小，100g刻度線到0刻度線的距離也會減小，分成50個格子，每個格子距離也會減小，故D正確。
故選ACD。
三、填空題
10．如圖，2025年3月21日，神舟十九號航天員乘組圓滿完成第三次出艙活動，活動畫面通過 波傳遞回地面控制中心。出艙巡檢過程中，以地球?yàn)閰⒄瘴?，航天員是 的。
【答案】 電磁 運動
【詳解】[1]廣播、電視、移動通信、衛星都是用電磁波傳遞信息的?；顒?dòng)畫面通過電磁波傳遞回地面控制中心。
[2]出艙巡檢過程中，以地球?yàn)閰⒄瘴?，航天員相對于地球有位置的變化，是運動的。
11．如圖，用一個摩擦過的氣球靠近水平桌面上靜止的空易拉罐，發現空易拉罐向氣球方向滾動，這是因?yàn)閹щ娢矬w能夠 ，此現象說明力可以改變物體的 。
【答案】 吸引輕小物體 運動狀態
【詳解】[1]用一個摩擦過的氣球靠近水平桌面上靜止的空易拉罐，發現空易拉罐向氣球方向滾動，這是因?yàn)閹щ娢矬w吸引輕小物體。
[2]空易拉罐向氣球方向滾動，說明力可以改變物體的運動狀態。
12．如圖，消防員沿豎直消防滑桿勻速下滑至地面的過程中，消防員所受摩擦力的方向?yàn)? ，他的手溫度升高，這是通過 的方式改變手的內能。
【答案】 豎直向上 做功
【詳解】[1]消防員沿繩子從三樓勻速豎直下滑至地面，此時消防員受到的摩擦力和重力為平衡力，重力方向豎直向下，摩擦力方向豎直向上。
[2]消防員勻速滑下過程，需要克服摩擦做功，內能增大，手的溫度升高，這說明通過做功可以改變物體的內能。
13．如圖，在兩個靠得較近的小車上分別放一塊磁體，松手后兩個小車彼此遠離，說明同名磁極相互 。如圖，電路連通瞬間，小磁針發生偏轉，說明通電導線周圍存在 。
【答案】 排斥 磁場
【詳解】[1]由圖可知，兩車上兩磁體靠近的兩端均為N極，松手后兩個小車彼此遠離，說明同名磁極相互排斥。
[2]在實驗中，當電路通電時，可以看到小磁針發生偏轉，即小磁針受到磁場力的作用，說明通電導線周圍存在磁場。
14．如圖，電源電壓6V保持不變，定值電阻R1=5Ω，R2=10Ω。閉合開關S1，S2后，電流表的示數為 A，R2兩端電壓為U2；再斷開開關S2，R2兩端電壓為U2'，則U2:U2'= 。
【答案】 0.6 3:2
【詳解】[1]閉合開關S1，S2后，電路為R2的簡單電路，電流表的示數為
[2]閉合開關S1，S2后，R2兩端電壓為電源電壓，則
再斷開開關S2，R1、R2串聯，此時電路電流為
R2兩端電壓為U2'，則
15．利用天然氣燃燒給牛奶加熱，聞到牛奶的香味是 現象。若牛奶吸收的熱量為6.72×105J，天然氣的加熱效率為40%，此過程中消耗天然氣的體積為 m3。（天然氣熱值為4.2×107J/m3）
【答案】 擴散 0.04
【詳解】[1]聞到牛奶的香味說明分子在不停的做無規則運動，這屬于擴散現象。
[2]燃燒天然氣放出的熱量為
消耗天然氣的體積為
四、作圖題
16．如圖，哪吒靜止在水平地面上，請?jiān)趫D（b）中畫出哪吒受力的示意圖（O為哪吒的重心）。
【答案】
【詳解】哪吒的重力G與地面對它的支持力F是一對平衡力，F(xiàn)=G
以哪吒的重心為起點豎直向下作重力G的示意圖，豎直向上作支持力F的示意圖。如圖所示：
17．如圖，利用一塊平面鏡使此時的太陽光豎直射入井中，O點為入射點。請畫出平面鏡的位置，并補全光路。
【答案】
【詳解】由于反射光線豎直射入井內，過入射點O豎直向下作出反射光線，再作反射光線與入射光線夾角的角平分線即為法線，然后作法線的垂直線就可確定平面鏡的位置。如圖所示:
五、實驗題
18．甲、乙兩實驗小組利用相同的實驗裝置探究水在沸騰前后溫度變化的特點。
(1)組裝器材時，甲小組發現溫度計的玻璃泡碰到燒杯底，如圖所示，應適當調節圖中金屬夾 （填“A”或“B”）的高度；
(2)正確調節后，當水溫達到一定溫度時，每隔0.5min記錄一次溫度。當水中形成的大量氣泡不斷上升、變 ，到水面破裂開來時，表明水已經沸騰；
(3)兩個小組根據記錄的數據繪制了水沸騰前后溫度與時間關系的圖象，如圖所示。分析圖象可知：水在沸騰過程中，溫度 ；
(4)根據測得水的沸點，兩組同學都認為當時實驗室的氣壓比1標準大氣壓 ；
(5)兩組同學測得水的沸點不同，猜想可能是溫度計本身的差異引起的。為了驗證猜想，他們利用現有器材的操作方法是： ，觀察溫度計示數。
【答案】(1)A
(2)大
(3)保持不變
(4)低
(5)將兩支溫度計同時放入同一杯熱水中
【詳解】（1）金屬夾A向下會碰到酒精燈，不合適，較好的方法是金屬夾B向上，這樣溫度計的玻璃泡就處于燒杯液體中間。
（2）沸騰是液體表面和內部同時發生的劇烈汽化現象。液體內部水汽化成水蒸氣形成氣泡，上升過程中若水已經沸騰，上升過程中內部均發生汽化，水蒸氣不斷聚集，氣泡會不斷增大，反之若水未沸騰，上升過程中氣泡會減小。
（3）由圖可知，當水沸騰后溫度就不再升高了，因此水在沸騰過程中，溫度保持不變。
（4）一標準大氣壓下，水的沸點是100℃，氣壓越低沸點越低，由圖可知，實驗中水的沸點低于100℃，故氣壓低于一標準大氣壓。
（5）兩組同學測得水的沸點不同，猜想可能是溫度計本身的差異引起的。只要讓除溫度計以外的所有條件全部一樣就可以驗證是否為溫度計本身的差異引起的了。故操作方法是將兩支溫度計同時放入同一杯熱水中。
19．在“探究凸透鏡成像的規律”實驗中。
（1）如圖，一束平行于凸透鏡主光軸的光射向凸透鏡，移動光屏，直到光屏上得到一個很小、很亮的光斑，則該凸透鏡的焦距f= cm；
（2）保持凸透鏡和光屏位置不動，將“F”形光源安裝在光具座上，調節“F”形光源、凸透鏡和光屏的中心大致在 ；
（3）如圖，將“F”形光源移至距凸透鏡較遠的地方，調整光屏到凸透鏡的距離，使光屏上成清晰的實像。觀察像的性質，測出物距u和像距v，記錄在表格中。逐次減小物距，重復以上操作；
（4）分析表格信息可知，當凸透鏡成倒立、縮小的實像時，物距u與像距v的大小關系滿足 ；
（5）利用圖的實驗裝置，調節元件的位置使光屏上得到縮小的實像；
①保持光源和光屏的位置不動，將凸透鏡更換成焦距為5cm的凸透鏡，還想在光屏上得到縮小的實像，應將該凸透鏡放在原凸透鏡位置的 側；
②保持各元件位置不動，將光源更換成如圖所示的光源。當該光源的三個發光二極管按照由下到上的順序依次發光時，光屏上看到發光二極管的像沿 （填“由上到下”或“由下到上”）的方向依次出現。進一步觀察發現，與該光源相比，“F”形光源的好處是：便于比較 。
【答案】 10.0 同一高度 u>v 右 由上到下 像的正倒
【詳解】（1）[1]凸透鏡可以將平行于主光軸的光線會聚到焦點，如圖，一束平行于凸透鏡主光軸的光射向凸透鏡，移動光屏，直到光屏上得到一個很小、很亮的光斑，則該凸透鏡的焦距
（2）[2]保持凸透鏡和光屏位置不動，將“F”形光源安裝在光具座上，調節“F”形光源、凸透鏡和光屏的中心大致在同一高度，目的是使得像成在光屏中心。
（4）[3]由表可知，當物距u大于像距v時，凸透鏡成倒立、縮小的實像。
（5）[4]保持光源和光屏的位置不動，將凸透鏡更換成焦距為5cm的凸透鏡，凸透鏡折光能力變強，成像提前。若想在光屏上得到縮小的實像，根據凸透鏡成像規律“物遠像近像變小”，應將該凸透鏡放在原凸透鏡位置的右側。
[5]凸透鏡成實像時，像是倒立的，所以保持各元件位置不動，將光源更換成如圖所示的光源。當該光源的三個發光二極管按照由下到上的順序依次發光時，光屏上看到發光二極管的像沿由上到下的方向依次出現。
[6]與該光源相比，“F”形光源的好處是上下左右均不對稱，便于比較像的正倒。
20．在“探究液體壓強與哪些因素有關”的實驗中。
(1)對于圖所示壓強計的U形管出現的現象，應將壓強計的探頭從水中取出，然后______；
A．將U形管中液體倒出一部分
B．更換U形管中液體
C．拔下橡膠管重新安裝
(2)正確處理問題后，將壓強計的探頭放入液體中，觀察到圖、圖、圖中U形管兩側液面都出現高度差，表明液體內部存在 ；
(3)通過比較圖、圖兩圖可知：同種液體內部，壓強隨液體的 增加而增大；
(4)通過比較 兩圖可知：液體內部壓強大小還跟液體的密度有關；
(5)增加一個相同的壓強計，將兩個壓強計按如圖所示方式組裝，兩個U形管中注入的是染色的水或酒精中的一種。將探頭重新放入鹽水中某位置，U形管A和U形管B兩側液面高度差分別為h1和h2，則U形管A中注入的液體是 。保持探頭位置不變，向鹽水中注入適量水，h1和h2都變 。（ρ水=1.0×103kg/m3，ρ酒精=0.8×103kg/m3）
【答案】(1)C
(2)壓強
(3)深度
(4)圖和圖
(5) 酒精 大
【詳解】（1）由圖得，壓強計的探頭在水中，U形管左邊的液面高于右邊液面，說明探頭未放入水中時，U形管左邊的液面就高于右邊液面，說明探頭未放入水中時，U形管兩邊液面上方的壓強不相等，則此時將壓強計的探頭從水中取出，然后拔下橡膠管重新安裝，使U形管兩邊液面相平，故AB不符合題意，C符合題意。
故選C。
（2）正確處理問題后，將壓強計的探頭放入液體中，觀察到圖、圖、圖中U形管兩側液面都出現高度差，說明探頭放入液體中受到液體的氣壓，即表明液體內部存在壓強。
（3）圖、圖兩圖中探頭在同一液體中，圖中探頭所處的深度較大，U形管壓強計兩側的液面高度差較大，說明同種液體內部，壓強隨液體的深度增加而增大。
（4）圖和圖兩圖中探頭在液體中的深度相同，鹽水的密度大于水的密度，鹽水中的U形管壓強計兩側的液面高度差較大，說明液體內部壓強大小還跟液體的密度有關。
（5）[1]依題意得
由圖得
則
則U形管A中注入的液體是酒精。
[2]向鹽水中注入適量水，容器中液體的重力變大，容器中液體對容器底部的壓力變大，由得，容器中液體對容器底部的壓強變大；液體的密度變小，保持探頭位置不變，則探頭到容器底部的深度不變，由得，探頭到容器底部的壓強變小，則液面到探頭處的壓強變大，則h1和h2都變大。
21．為測量定值電阻Rx的阻值，小組使用的實驗器材有：學生電源（電壓6V保持不變）、開關、電壓表、電流表、滑動變阻器、導線。
(1)連接電路時，開關應該 。將滑動變阻器的滑片調到阻值最大處，目的是： ；
(2)閉合開關，移動滑動變阻器的滑片至某一位置，電壓表的示數如圖所示，為 V，讀出此時電流表的示數為0.24A，則Rx= Ω；
(3)組內某同學利用該電阻Rx，測量額定電壓為2.5V的小燈泡正常發光時的阻值（約為10Ω），設計如圖所示電路，實驗步驟如下：
①只閉合開關 ，移動滑動變阻器的滑片，使電壓表示數為2.5V；
②保持滑片位置不動，斷開所有開關。先 ，再只閉合開關S1、S3，讀出電壓表示數為U，則R，兩端電壓為U-2.5V；
③計算出小燈泡正常發光時的電阻為10.5Ω；
④組內另一同學提出：僅將圖中的R，更換成另一個定值電阻R0，也能測出該燈泡正常發光時的電阻，則R0的阻值應不大于 Ω。
【答案】(1) 斷開 保護電路
(2) 2.4 10
(3) S1、S2 將電壓表改接大量程 2.1
【詳解】（1）[1][2]為了保護電路，開關應該斷開，將滑動變阻器的滑片調到阻值最大處，防止電路中電流過大。
（2）[1][2]閉合開關，移動滑動變阻器的滑片至某一位置，電壓表的示數如圖所示，分度值為0.1V，為 2.4V。讀出此時電流表的示數為0.24A，則
（3）①只閉合開關S1、S2，電壓表測燈的電壓，移動滑動變阻器的滑片，使電壓表示數為2.5V，燈正常發光。
②保持滑片位置不動，斷開所有開關。先將電壓表改接大量程（燈的電阻和Rx的電阻接近，由分壓原理可知，燈正常發光時，Rx的電壓也約為2.5V，故Rx和燈的電壓大于3V），再只閉合開關S1、S3，電壓表測待測Rx的和燈的電壓，讀出電壓表示數為U，則Rx兩端電壓為
③計算出小燈泡正常發光時的電阻為10.5Ω。
④燈正常發光時的電流為
因電壓表選用小量程，故R0的電壓最大為
根據歐姆定律電路的電阻不大于
六、計算題
22．隨著科技的發展，人工智能逐漸融入我們的生活。如圖為一款餐飲機器人，其質量為45kg，與地面接觸的面積為0.01m2某次空載取餐過程中，該機器人在20N的驅動力作用下沿水平方向做勻速直線運動，運動的路程s隨時間t的變化關系如圖所示。g取10N/kg。求：
(1)該機器人靜止在水平地面上，空載時對地面的壓強；
(2)0~5s內，機器人運動的速度；
(3)0~5s內，驅動力對該機器人所做的功。
【答案】(1)4.5×104Pa
(2)2m/s
(3)200J
【詳解】（1）機器人的重力
機器人對水平地面的壓力
機器人對水平地面的壓強
（2）由圖b可知，0~5s內機器人通過的距離為10m，則機器人在0~5s的時間內運動的平均速度
（3）驅動力所做的功
23．如圖是一款額定電壓為220V的艾灸理療毯，它的工作電路如圖所示。R1和R2為發熱電阻絲（不考慮溫度對電阻的影響），旋鈕開關S置于“2和3”接線柱時處于低溫?fù)?，功率?2W，置于“3和4”接線柱時處于高溫?fù)?，功率?10W。艾灸理療毯正常工作時，求：
(1)低溫?fù)豕ぷ鲿r(shí)的電流；
(2)發熱電阻絲R2的阻值；
(3)高溫?fù)豕ぷ?0min，整個電路產生的熱量。
【答案】(1)0.1A
(2)550Ω
(3)6.6×104J
【詳解】（1）電壓為220V，處于低溫?fù)?，功率?2W，低溫?fù)豕ぷ鲿r(shí)的電流
（2）置于“3和4”接線柱時處于高溫?fù)?，R1和R2并聯，R1不受R2影響，功率仍為22W，故R2功率為
發熱電阻絲R2的阻值
（3）此電路為純電阻電路，因此高溫?fù)豕ぷ?0min，整個電路產生的熱量
七、綜合題
24．福建艦是我國完全自主設計建造的首艘彈射型航空母艦，與遼寧艦和山東艦比較，福建艦在噸位、彈射技術等方面都實現了全面提升，極大地激發了船模小組同學們的科技創新熱情。他們對制作的如圖所示的船模進行了測試改進。
（1）測試準備：
由于幾艘船模并排行駛時，兩船之間水的流速大，壓強 ，對行船安全造成影響，同學們將幾艘船模分別進行測試；
（2）穩定性測試改進：
船模在水中行駛時，左右搖晃。為保證船身平穩，同學們將船艙底部分隔成若干個貨艙，將不易滾動的墊圈合理放在貨艙內，降低船模的 ，增強其穩定性；
（3）轉向性測試改進：
同學們利用AI技術輔助優化了船模的動力系統，結構簡圖如圖所示。動力系統由兩個電動機、傳動裝置和螺旋槳共同組成，安裝在船尾，其工作原理如圖所示。螺旋槳安裝在電動機 （填“A”或“B”）上，能為船模提供前進動力；轉向時，另一個電動機可以帶動它們一起擺動一定角度改變行船方向。船前進的過程中，要實現船頭向左轉向，應使螺旋槳向 擺動；
（4）載貨量測試改進：
為了測量船模的載貨量，往船艙中繼續加入墊圈，觀察到船體進入水中的深度越來越 ?？偣布尤?0個墊圈后，水面剛好到達船舷上緣，若以此時的載貨量行駛，容易導致貨艙進水。為保證行船安全，應在船舷上標記設計吃水線，如圖所示，船模行駛時的水面不能超過其設計吃水線；
同學們收集不同類型、噸位船舶的數據資料，如下表所示：
為方便計算，同學們將船模近似看成船底水平、船身豎直的柱狀結構，并測得船模的質量為210g，每個墊圈的質量為15g。根據表格中數據的平均情況分析，該船模在測試水槽中安全行駛時，最多可承載 個這樣的墊圈；
（5）展望與優化：
AI技術的飛速發展為船模小組同學們的創新注入了無限可能，期待同學們有更多突破性的成果！
【答案】 小 重心 A 右 大 14
【詳解】（1）[1]水流流速越大，壓強越小。兩船并排行駛時，中間水流速加快，導致壓強減小，外側水壓會將兩船推向中間，可能發生碰撞。
（2）[2]穩定性與重心位置有關。墊圈放在底部可降低船模的重心，從而增強穩定性。
（3）[3]圖中，螺旋槳應安裝在直接驅動前進的電動機上，則螺旋槳在A上。轉向時螺旋槳需偏轉產生側向力，若船頭左轉，螺旋槳應向右擺動。
[4]載貨量增加，船模排水量增大，吃水深度增加，所以船體進入水中的深度越來越大。
（4）[5][6]船模漂浮在水面上，由二力平衡可知，船模和墊圈的總重力大小等于所受到的浮力的大小。根據阿基米德原理，浮力的大小等于船模和墊圈排開水的重力的大小?？芍?，船模的重力大小等于船模和墊圈排開水的重力的大小。題目中將船模近似看成船底水平、船身豎直的柱狀結構，所以船模和墊圈的總質量與船模在水中的深度成正比。為了該船模在測試水槽中安全行駛，需選用18萬噸散裝貨船的數據，設最多可承載n個這樣的墊圈，因此有：
解得n=14.16≈14。
實驗次數
物距u/cm
像的性質
像距v/cm
正倒
大小
虛實
1
32.0
倒立
縮小
實像
14.6
2
28.0
倒立
縮小
實像
15.7
3
24.0
倒立
縮小
實像
17.3
4
20.0
倒立
等大
實像
20.0
5
16.0
倒立
放大
實像
26.6
船舶主尺度/m
項目
18萬噸散裝貨船
6.9萬噸成品油船
5萬噸散裝貨船
總長
292.0
229.6
182.7
型寬
45.0
34.2
32.2
型深
25.0
21.0
20.0
設計吃水深
16.0
14.0
13.8
