備戰2025年中考物理真題分類匯編(全國通用)專項六測量電功率(第02期)(學生版+解析)

這是一份備戰2025年中考物理真題分類匯編(全國通用)專項六測量電功率(第02期)(學生版+解析)，文件包含備戰2025年中考物理真題分類匯編全國通用專項六測量電功率第02期教師版docx、備戰2025年中考物理真題分類匯編全國通用專項六測量電功率第02期學生版docx等2份試卷配套教學資源，其中試卷共9頁， 歡迎下載使用。

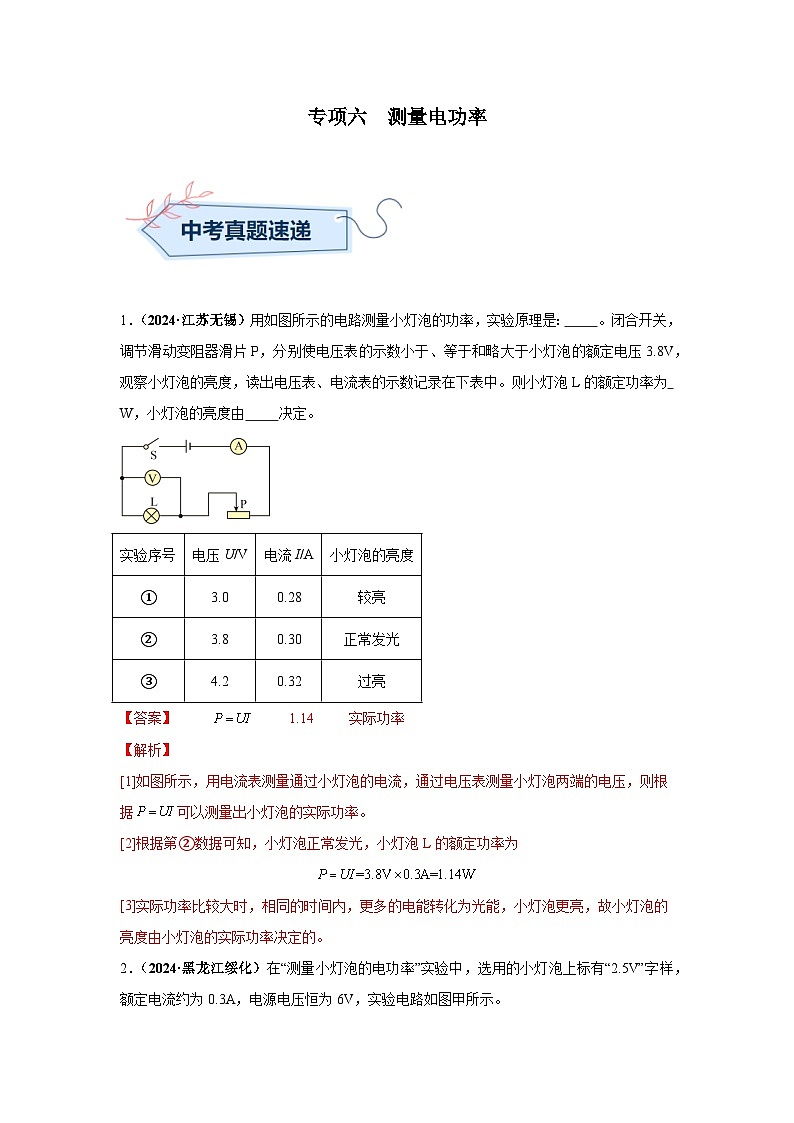

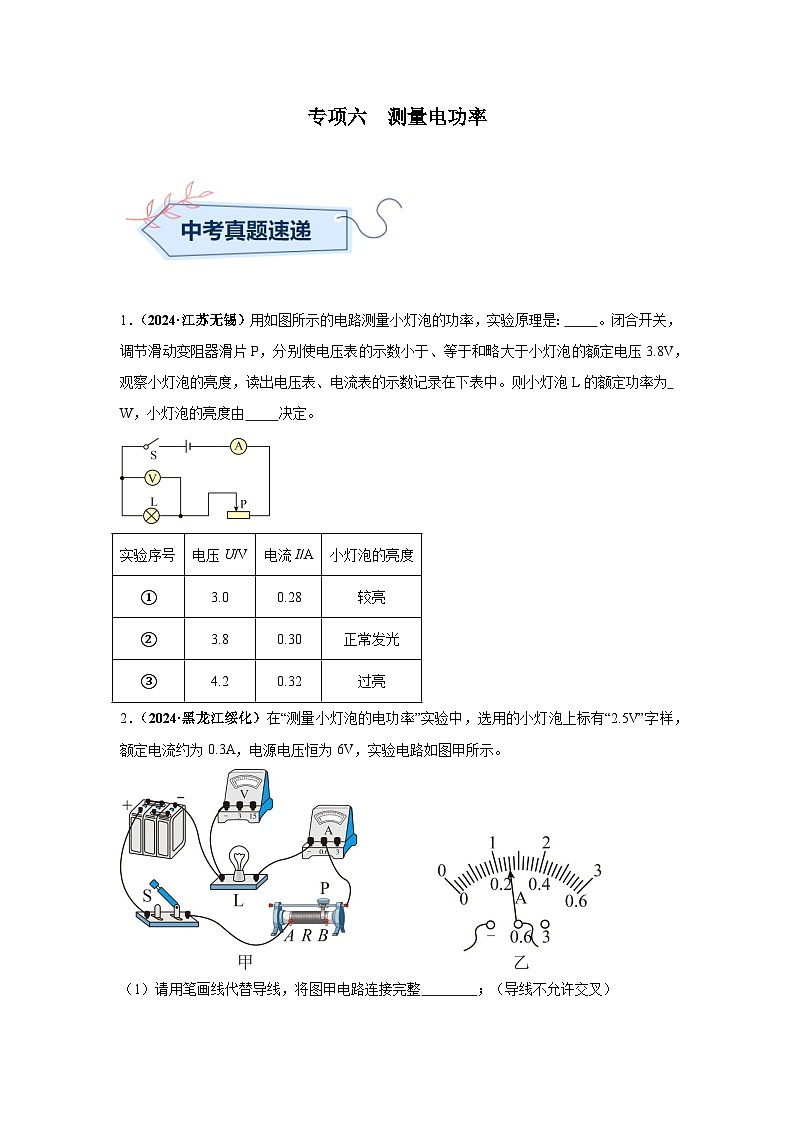

1．（2024·江蘇無錫）用如圖所示的電路測量小燈泡的功率，實驗原理是： 。閉合開關，調節滑動變阻器滑片P，分別使電壓表的示數小于、等于和略大于小燈泡的額定電壓3.8V，觀察小燈泡的亮度，讀出電壓表、電流表的示數記錄在下表中。則小燈泡L的額定功率為 W，小燈泡的亮度由 決定。

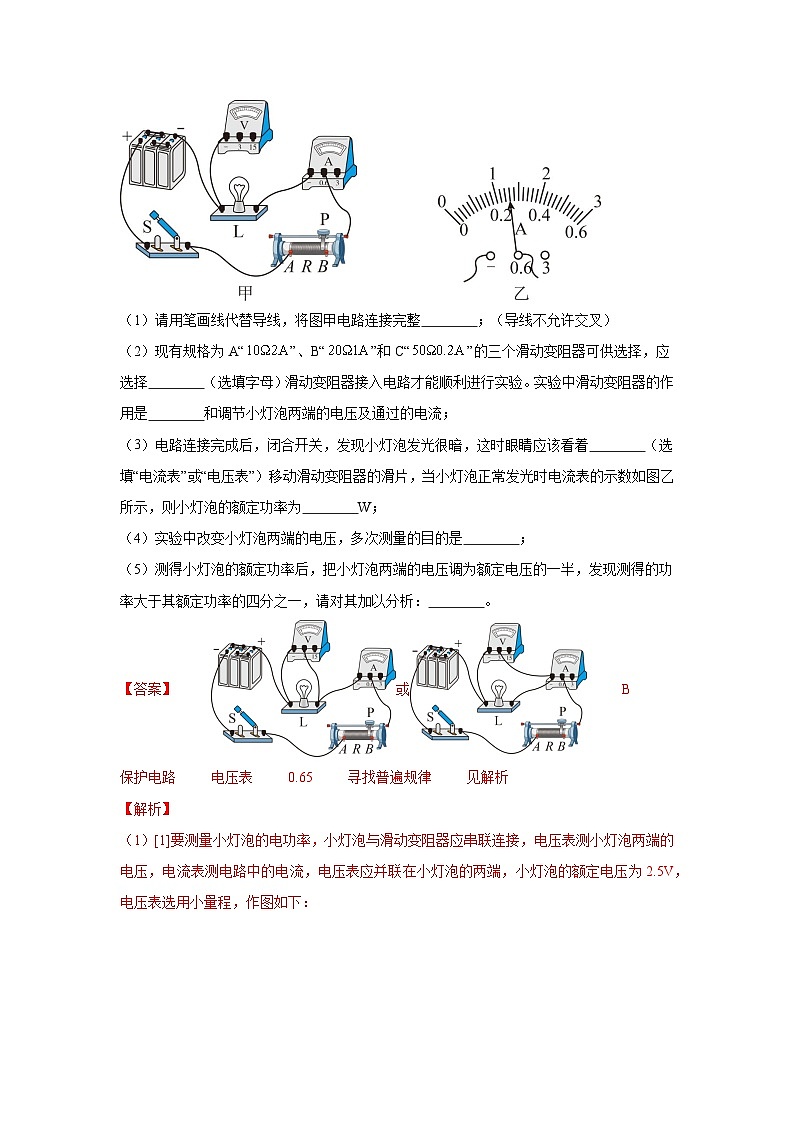

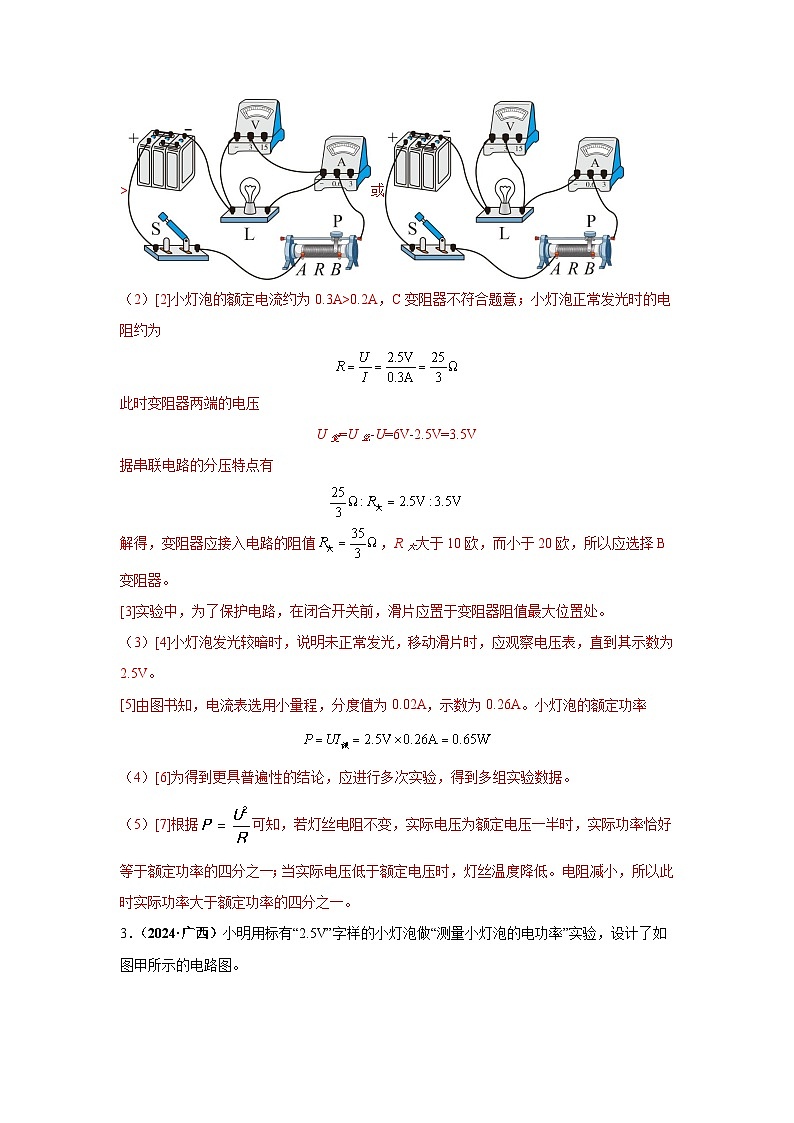

2．（2024·黑龍江綏化）在“測量小燈泡的電功率”實驗中，選用的小燈泡上標有“2.5V”字樣，額定電流約為0.3A，電源電壓恒為6V，實驗電路如圖甲所示。
（1）請用筆畫線代替導線，將圖甲電路連接完整 ；（導線不允許交叉）
（2）現有規格為A“”、B“”和C“”的三個滑動變阻器可供選擇，應選擇 （選填字母）滑動變阻器接入電路才能順利進行實驗。實驗中滑動變阻器的作用是 和調節小燈泡兩端的電壓及通過的電流；
（3）電路連接完成后，閉合開關，發現小燈泡發光很暗，這時眼睛應該看著 （選填“電流表”或“電壓表”）移動滑動變阻器的滑片，當小燈泡正常發光時電流表的示數如圖乙所示，則小燈泡的額定功率為 W；
（4）實驗中改變小燈泡兩端的電壓，多次測量的目的是 ；
（5）測得小燈泡的額定功率后，把小燈泡兩端的電壓調為額定電壓的一半，發現測得的功率大于其額定功率的四分之一，請對其加以分析： 。
3．（2024·廣西）小明用標有“2.5V”字樣的小燈泡做“測量小燈泡的電功率”實驗，設計了如圖甲所示的電路圖。
（1）閉合開關前，應將滑動變阻器的滑片置于 （選填“a”或“b”）端，閉合開關后，發現小燈泡不亮，則電路故障可能是滑動變阻器 （選填“短路”或“斷路”）；
（2）排除故障后，某次實驗電壓表的示數如圖乙所示，為 V；小明測得多組數據，并畫出如圖丙所示的圖像，由圖像可知小燈泡正常發光時的電阻為 ，小燈泡的額定功率為 W；
（3）圖丙的圖像是一條曲線的原因是小燈泡的電阻隨溫度升高而 （選填“增大”或“減小”）。
（4）受到上述實驗的啟發，為測量高溫物體的溫度，小明將圖甲電路改裝成一個簡易的溫度傳感器。思路如下：將圖甲中的小燈泡換成與燈絲同種材料的電阻絲，選擇圖中一個電表改裝為溫度顯示儀。你建議他選哪個電表？請說明理由（從電表的示數隨待測物體的溫度變化關系進行闡述）。
答：
實驗序號
電壓U/V
電流I/A
小燈泡的亮度
①
3.0
0.28
較亮
②
3.8
0.30
正常發光
③
4.2
0.32
過亮
